WZX-1型微机转速信号装置使用说明书
NRWX微机消谐装置说明书
过电压
诊断
单相接地
报警、显示
启动消谐电路，消除谐振 记录、显示、存贮等
报警、显示
返回 图一 软件示意图
第 4 页 共 12 页
7. 硬件构成
微机消谐装置说明书
7.1 电 源 部 分 ： 本 装 置 采 用 高 频 开 关 电 源 。 具 有 抗 干 扰 能 力 强 ， 输 入 电 压 范围宽等特点。
第 3 页 共 12 页
微机消谐装置说明书
4.6 可 配 置 通 信 接 口 （ RS485/RS422 或 RS232）。
5. 工作原理
本 装 置 采 用 高 新 单 片 机 作 为 核 心 元 件 ， 对 PT 开 口 三 角 电 压 （ 即 零 序 电 压 ） 进 行 循 环 检 测 。正 常 工 作 情 况 下 ，该 电 压 小 于 30 V ，装 置 内 的 大 功 率 消 谐 元 件（ 可 控 硅 ） 处 于 阻 断 状 态 ， 对 系 统 无 任 何 影 响 。 当 PT 开 口 三 角 电 压 大 于 30 V 时 ，说 明系统出现故障。装置开始对开口三角电压进行数据采集。通过数字测量、滤 波、放大等数字信号处理技术，然后对数据进行分析、计算、判断出当前的故 障 状 态 。如 果 出 现 某 种 频 率 的 铁 磁 谐 振 ，CP U 立 即 启 动 消 谐 电 路 让 铁 磁 谐 振 在 强 大 的 阻 尼 下 迅 速 消 失 。 铁 磁 谐 振 消 除 后 ， CPU 作 相 应 记 录 、 存 贮 ， 并 自 动 报 警 ， 显示有关谐振信息（包括发生时间、频率、幅值等）。如果是过电压或单相接 地 ，CPU 作 出 诊 断 后 ，装 置 分 别 给 出 显 示 和 报 警 ，并 自 动 记 录 、存 贮 有 关 故 障 信 息 ，最后 CPU 返 回初始 状态 ，并继 续检 测开 口 三角电 压。
XW-1系列水位仪显示器使用说明书
XW-1型水位仪显示器使用说明书徐州市伟思信息系统工程研究所2003年4月目录一、概述 1二、技术参数 2三、与传感器连接 3四、显示选择操作 4五、修改预置值操作 5六、上中下限报警动作 5七、使用注意事项 5八、显示器类型选择 5九、装箱清单 51XW-1系列水位显示器使用说明一、概述XW-1系列显示器为6位LED 数字显示器，可以与WF 系列浮子式水位传感器或其它传感器连接，用来测量显示水位值。
它具有海拔值预置功能，还具有上下限预置功能，可以给出上下限报警信号。
还可以通过本身的RS-485口（XW-1A 型）或4~20mA 电流环（XW-1B 型）远程连接到计算机工业控制网络，用以对水位进行监测。
它具有光电隔离，可适应恶劣电气环境，性能可靠。
其面板形式如图1所示。
水位仪组成示意图如图2所示。
图2上中下XW-1系列显示器二、技术参数1、水位量程：与传感器相同（10m，20m，40m，80m等）2、分辨力：与传感器相同（1cm，1mm等）3、测量精度：与传感器相同，即±0.1%×量程±1cm（或1mm）。
4、显示方式：6位加2位LED显示。
6位为绝对水位（4位相对水位值+6位海拔值）显示（红），字高0.56”。
2位为通信站号或作为其它符号显示（绿），字高0.3”。
5、传感器与显示器之间连接方式：多芯电缆（14~20芯）。
6、输入码制（传感器输出码制）：循环码（葛雷码）或其它码制（需定制）。
7、传感器与显示器之间有线距离：可达2km。
8、数据远传方式（可选）：1) RS-485（XZ-1A型），用一对双绞线传输联网。
数据远传距离：1.2km。
RS-485口通信协议：1)MOD-WS1（MODBUS）；2）SDI-12。
2）4~20mA电流环方式（XZ-1B型），用一对导线传输。
以上传输的数据不包含海拔值9、电流环：分辨力：与传感器相同；非线性：最大±0.012%；最大误差：±0. 15%10、人工预置功能1）下限预置：出厂时为零。
WZZ-1自动指示旋光仪

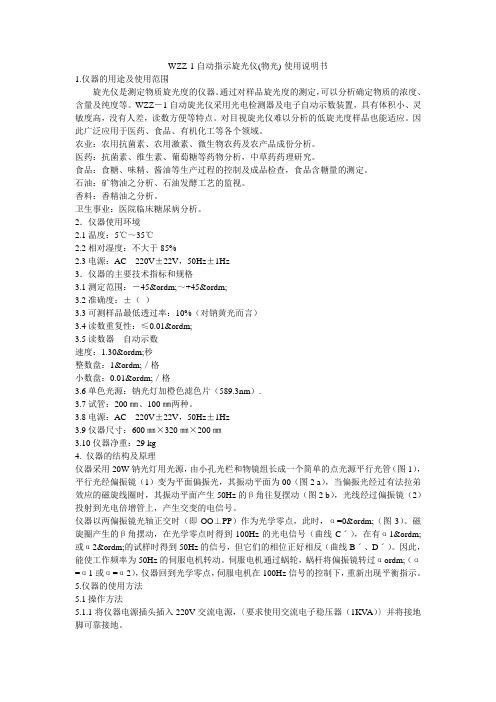

WZZ-1自动指示旋光仪(物光)-使用说明书1.仪器的用途及使用范围旋光仪是测定物质旋光度的仪器。
通过对样品旋光度的测定，可以分析确定物质的浓度、含量及纯度等。
WZZ－1自动旋光仪采用光电检测器及电子自动示数装置，具有体积小、灵敏度高，没有人差，读数方便等特点。
对目视旋光仪难以分析的低旋光度样品也能适应。
因此广泛应用于医药、食品、有机化工等各个领域。
农业：农用抗菌素、农用激素、微生物农药及农产品成份分析。
医药：抗菌素、维生素、葡萄糖等药物分析，中草药药理研究。
食品：食糖、味精、酱油等生产过程的控制及成品检查，食品含糖量的测定。
石油：矿物油之分析、石油发酵工艺的监视。
香料：香精油之分析。
卫生事业：医院临床糖尿病分析。
2．仪器使用环境2.1温度：5℃～35℃2.2相对湿度：不大于85%2.3电源：AC220V±22V，50Hz±1Hz3．仪器的主要技术指标和规格3.1测定范围：－45º～+45º3.2准确度：±（）3.3可测样品最低透过率：10%（对钠黄光而言）3.4读数重复性：≤0.01º3.5读数器自动示数速度：1.30º秒整数盘：1º／格小数盘：0.01º／格3.6单色光源：钠光灯加橙色滤色片（589.3nm）.3.7试管：200㎜、100㎜两种。
3.8电源：AC220V±22V，50Hz±1Hz3.9仪器尺寸：600㎜×320㎜×200㎜3.10仪器净重：29 kg4. 仪器的结构及原理仪器采用20W钠光灯用光源，由小孔光栏和物镜组长成一个简单的点光源平行光管（图1），平行光经偏振镜（1）变为平面偏振光，其振动平面为00（图2 a），当偏振光经过有法拉弟效应的磁旋线圈时，其振动平面产生50Hz的β角往复摆动（图2 b），光线经过偏振镜（2）投射到光电倍增管上，产生交变的电信号。
转速表使用说明
SV-1Z转速表使用说明一、产品基本参数SV-1Z是一种非接触型、汽油发动机转速测量仪器。
它通过天线接收高压软管的脉冲信号，经过芯片处理后进行数字显示。
它的基本参数如下：1、精度：100—20000r/min±3r/min2、测量距离：35—220mm3、采样时间：3秒4、电源：9V集成电池。
5、工作温度范围：-5-40℃6、存放温度范围：-5-40℃二、产品操作说明1、外形介绍2、参数设置界面安装电池后，按下电源开关，即可打开转速表。
1、按下按扭2进行功能选择，参数设置界面包括冲程与汽缸两个参数的设置，其中冲程显示在界面的最右边，汽缸显示在界面的最左边，第一次进入参数设置界面（包括仪器初次启动），默认的是进行冲程调节，如果要进行汽缸数设置，可继续按一下按扭2，参数设置循环界面为冲程数设置界面→汽缸数设置界面→测量界面。
2、按下按扭1进行大小的设置。
冲程数有两种，2冲程和4冲程，在2冲程的前提下，有3种汽缸，循环显示顺序为1→2→3→1，在4冲程的前提下有8种汽缸，循环显示顺序为1→2→3→4→5→6→8→12→1。
三、测量界面用户设定好参数后，按动按扭2，使界面显示“E 0”，即可进入测量界面。
如果附近没有高压软管，采集和显示的脉冲信号数为零。
将转速表靠近高压软管，当指示灯均匀闪灭时即可进行读数，读数时要注意3秒的采样时间。
①用户如需用尾气分析仪显示测量到的转速值，需将转速线带有航空插头的一端插在仪器的转速接口上，另一端插在转速表的接口处，同时将滑动开关搬到右端。
②测量分电器式多气缸汽油发动机的转速时，需将转速表的夹子夹在靠近汽缸捆成一束的高压线处，还要注意，指示灯是否均匀闪灭。
③测量无分电器的多缸汽油发动机的转速时，也要靠近各汽缸的高压线捆束处测量，若无捆束，则不能准确测量。
四、注意事项①当您不用时，请关上转速表电源。
②测量时，不要用手挡在高压软管和仪器之间，这样会使测量值偏低。
③请勿将仪器接触高压软管。
计数、计米、计时、频率、转速使用说明书 1 XMT-50a XMT-50a
XMT-50a十段计时器显示仪！提请注意：1。
仪表在通电使用中，不允许将机芯移出机壳，不能随意触摸或接近后面板，以免触电危险。
2．仪表的安装及调试应由技术人员来完成。
第一部分产品介绍§1、产品概述XMT—A型系列智能化仪表是以先进的单片机及微电子技术为中心，应用霍尔传感器或旋转编码器，由北京智能拓维技术研究所设计制作而成的新一代计数、计时、计米、频率、速度等仪表，广泛应用于现代工程系统中。
其应用领域现以渗透到国防技术、航空、航天、铁路、冶金、化工、电力、农业等国民经济各部门以及日常生活中。
该系列仪表功能强，使用方便灵活，性能稳定可靠，精度高，主要特点如下：1.一机多用,功能齐全，任意选择,方便用户使用；2．①计数器/计米器可外接旋转编码器和霍尔传感器使用②,每种方式又可分为带倍率和不带倍率两种；3、①计时器集正计时.倒计时于一体,正.反计时共10种延时范围.②每一种延时范围内有10个时间段可任意选择；4、频率和转速表具有两大功能,其中频率计数又分为,1～9999HZ和0．1～999.9HZ两个档,输出控制配有6种继电器工作方式。
5．六种继电器方式可任意选择；6．对输入输出信号实行光电隔离,软硬件加看门狗功能,使仪表抗干扰能力强.7．仪表采用智能化的工作模式，用户可根据实际需要，通过面板上的触摸键，灵活地改变仪表的工作方式和参数设置。
§2、综合技术参数1、仪表工作环境：温度50℃以下；湿度90%以下；2、仪表精度：0。
2---0。
5级3、标准模拟信号输出：①电流输出：4--20mA②电压输出：0—5V4、整机功耗：3VA5、供电电源：①、仪表内部不含交流开关电源：直接输入AC220V50HZ。
②、仪表内部含交流开关电源：交流输入可在85V—265V50HZ之间。
6、采用国际通用面板面板上采用触摸按键。
通过按键所设定的值掉电时不丢失。
7、外型尺寸/开孔尺寸48×48/44×4448×96/44×9296×48/92×4496×96/91×91160×80/15 8仪表端子接线图48×48/44×4448×96/44×9296×48/92×4448×48/44×44§3、仪表安装与注意事项：1、仪表的安装：仪表的安装形式是嵌入式，应安装在厚度为1—3。
ZCW-1型转子测温装置说明书
ZCW-1型转子测温装置说明书00(235.5)/K T R =+ZCW-1型发电机转子测温装置说明书武汉陆水科技开发有限公司ZCW-1型发电机转子测温装置（下称装置）是我公司专为水轮空冷发电机转子测温研发的。
装置安装在自并激励磁装置的功率柜上，可方便的测量发电机转子绕组的温度。
发电机转子是高速旋转部件,直接测量转子的温度比较困难，工艺上亦难以实现。
采用间接法测量发电机转子温度是一种比较理想的实际的工程技术方法。
测量原理概述发电机转子绕组由铜线制成，而铜电阻和温度有很好的线性关系。
科学研究表明铜在-235.5℃时的电阻为0Ω。
一般发电机制造厂会给出常温下转子绕组的电阻值(如某转子绕组14℃时的电阻为0.27500Ω)。
这样可以得到温度Ty 和电阻R 的函数关系如下图：由斜截式方程得到Ty =KR －235.5这里其中在温度T 0时转子电阻为R 0转子电阻R 由欧姆定理有R =V/I这里V 为励磁电压，I 为励磁电流。
考虑到转子滑环压降、线路压降和温度曲线的非线性修正等因素，装置实际采用的转子绕组温度经验公式如下：=K(V-5)/I-235式中:V :励磁电压I:励磁电流K =(234.5+T)/R 或由发电机制造商提供T:静态测量转子直流电阻时的环境温度R :转子直流电阻5:转子滑环电阻等产生的压降装置构成本装置主要由以下4部分构成：励磁电压传感器：霍尔器件，输入为DC1000V 输出为0-20mA 励磁电流传感器：霍尔器件，输入为DC1000A 输出为0-20mA 液晶显示屏：显示励磁电压、电流及转子绕组温度，是装置的人机接口转子测温盒：装置的核心部分，与以上3部分相连主要技术指标励磁电压测量精度：±1%励磁电流测量精度：±1%转子绕组温度测量范围：40～200℃转子绕组温度显示精度：0.1℃转子测温盒接线端子说明1.+12V输出红2.LI励磁电流传感器输入黄3.-12V输出黑4.0V蓝以上4个端子和励磁电流传感器接口，使用1根传感器自带4芯屏蔽电缆5.+12V输出6.LI励磁电压传感器输入7.-12V输出8.0V以上4个端子和励磁电压传感器接口9.保留485+10.保留485-11.无连接12.AC220V输入装置电源13.AC220V输入装置电源14.GND15.LCD_TXD16.LCD_RXD17+5V以上4个端子和液晶显示屏接口18.MODBUS485-19MODBUS485+20.无连接21.4-20mA-22.4-20ma+和端子21组成4-20mA电流变送器接口23.BG1报警继电器触头24.BG2常开和端子23组成一对触头。
WZJ-31微机直流绝缘监测装置使用说明书
许继集团･许继电源有限公司XU JI POWER CO.,LTD.WZJ-31微机直流绝缘监测装置使用说明书2015-09-08版本：V1.061. 概述1.1 适用范围直流绝缘监测装置在直流系统中起到了极其重要的作用。
运行实践证明，直流系统接地的危害不仅使继电保护装置误动、拒动，甚至会造成采用直流控制的一次设备误动、拒动，严重危及电力系统安全稳定运行。
所以，必须实时在线监测直流系统的对地绝缘状况，出现接地时要及时排除故障。
结合我公司WZJ-21系列微机直流绝缘监测装置在电力系统内多年的运行经验，开发了WZJ-31型微机直流绝缘监测装置(以下简称为WZJ-31装置)，它可以实时在线监测直流母线及支路的绝缘状况，在出现直流接地时可以迅速查找并确定接地的母线或支路，并发出告警信号；还能够检测出工频交流信号混入到直流系统中的信息以及检测寄生支路及两段母线的互联故障，及时发现系统存在的隐患。
此外，WZJ-31装置还具有母线调平功能，在系统出现接地时对母线进行调平，以免出现误动。
WZJ-31分主机和分机两部分，主机与显示通过RS485通信，主机与分机通过CAN通信，WZJ-31装置还可通过RS485与上位机进行通讯。
WZJ-31装置采用平衡桥及不平衡桥相结合的原理，检测母线对地绝缘状态，不向直流系统注入交流，不受直流馈线对地电容影响。
该装置能够适用电厂、变电站等场所使用的多种复杂的直流系统。
1.2 型号说明WZJ －31设计序号微机直流绝缘监测装置2. 装置性能特点2.1 系统设计特点WZJ-31装置由主机、从机、显示操作面板、CT等部分组成。
整个直流系统采用分散测量，集中管理的集散模式，这种设计思想使系统组成层次分明，扩容方便、灵活。
监测绝缘信息无须向直流系统中注入任何信号，对直流系统无不良影响。
能够抵抗直流系统对地大电容所造成的不良影响。
所使用的智能互感器能够抗剩磁影响，可以长期可靠运行。
所使用的智能互感器能自动消除零点漂移。
水轮机调速器简介0801210
②
③
④ ⑤
⑥
BWT:机械外观图
采用滚珠螺旋传动机构，实现无油电液转换，不耗油，对油质无 要求 滚珠螺旋传动机构磨擦阻力小，磨损小，寿命长 定位精度高，反向间隙小 零位易于调整 断电可自动复中，保持接力器当前开度不变 受温度影响小 可补偿各种加工误差、磨损、反向间隙的误差。 具有超行程保护功能。 BWT 机械 液压 系统
调速器频率测量
Ⅰ、数据方式独特：我公司采用总线方式，直 接将数据通过总线送至PLC。 Ⅱ、测量精度高。 Ⅲ、集成度高、抗干扰性能力强。 Ⅳ、运算速度快。
调速器电气反馈
电气反馈装置采用我公司自主生产的旋转式反馈 装置，全行程对应输出电压为：0~10V。其具有 良好的防潮性及抗振动性能，并能在环境温度为20℃……+80℃，相对湿度小于95%的环境条件 下，长期、准确地工作，其非线性度小于 ±0.01%，温度漂移小于0.005%。
① 采用滚珠螺旋传动机构，实现无油电液转换，对油质无要求，不 ② ③ ④ ⑤
主配压阀特点
导叶主配压阀直径：80
主配压阀为整体锻件、材料为40Cr、主配压阀中动配合表面经过高频淬火、以保 证其表面的硬度。 整个机械液压系统采用集成式结构，从电液转换机构至主配压阀全部在一条轴线 上，无杠杆连接，精度高，结构紧凑。 开关机时间调整方便：通过限制主配压阀活塞行程来实现导叶最短开关机时间的 调整，并且可无级连续单独可调。 主配压阀活塞在小行程范围内开口较小，流量较小，有利于调速器在小波动工况 时的稳定控制，提高控制精度；在大行程时开口全开，流量较大，提高大波动控 制的速动性。 双联滤油器：在调速器运行过程中一套工作，一套备用；采用折叠式不锈钢滤网， 通流量大，耐压等级高，不破损，运行时可切换清洗；滤油精度 <70μm；并且还 在过滤器前后设有压差传感器并能输出报警信号。 主配压阀阀体及活塞的精加工均在瑞士数控磨床上完成，保证了其配合精度，死 区小。 如果活塞位置位移传感器发生故障，调速器自动断开步进电机电源，步进式无油 电液转换机构自动复中，使主配阀芯回复到中心零点位置，从而保持接力器在当 前位置不动，防止主配压阀活塞的抽动和振荡。
JZ-1转速校验台使用说明书
JZ-1转速校验台操作说明书JZ-1转速校验台可以测试不同类型的速度表、数模转换盒以及速度传感器。
开机后，液晶显示器上显示出“JZ-1转速校验台”。
当系统自检通过后再显示主菜单。
如果经过一段时间后仍未出现主菜单，请按一下校验台自带小键盘上的‘复位’按钮。
直到显示出主菜单。
如果你用随机提供的测试软件在PC机上进行参数测试，首先必须用通信电缆将校验台与PC机联接起来，然后运行“JZ-1校验台.exe”程序。
当校验台主菜单已出现时，若PC机屏幕上的功能操作键仍处于非激活状态，钮】建立两者的正常通信。
直到所有功能操作键处于激活状态。
一．主菜单主菜单包含了5项测试功能，1项设置功能（见说明书最后主菜单图）。
内容分别为：1．传感器：用于测试一至二通道DF8或一至四通道DF16传感器的占空比、相位差、输出信号的高/低电平值或者测试每个通道在任何转速下的输出脉冲总数，以检查是否有脉冲丢失发生。
测试过程分手动及自动两种。
测试结果均能在液晶显示器或PC机屏幕（运行随机提供的软件）上以汉字方式显示出来。
可用校验台自带微型打印机或由PC机控制的打印机（运行随机提供的软件）上打印出测试结果以供评判。
测试数据能通过随机提供的软件进行归档工作。
在测试的同时，最多四路速度传感器的输出信号已从面板上的两个示波器用端子引出，并通过两个切换开关进行输出选择。
2．双针速度表：用于测试由电流（0到24毫安范围）驱动的各种规格单/双针速度表。
以检查表的准确性及是否卡表针。
测试过程分手动和自动两种。
自动测试是指系统依照所测表的电流、指示速度范围，输出连续电流驱动表针，并伴以人为确认来完成。
测试结果均能在液晶显示器或PC机屏幕（运行随机提供的软件）上以汉字方式显示出来。
可用校验台自带微型打印机或由PC机控制的打印机（运行随机提供的软件）上打印出测试结果以供评判。
测试数据能通过随机提供的软件进行归档。
3．速度表：用于测试由上海铁路通信工厂生产，以测速发电机形式驱动的速度表。
WZZ-1自动指示旋光仪说明书
WZZ-1自动指示旋光仪使用说明书上海高致精密仪器有限公司1. 仪器的用途及使用范围旋光仪是测定物质旋光度的仪器。
通过对样品旋光度的测定，可以分析确定物质的浓度、含量及纯度等。
WZZ －1自动旋光仪采用光电检测器及电子自动示数装置，具有体积小、灵敏度高，没有人差，读数方便等特点。
对目视旋光仪难以分析的低旋光度样品也能适应。
因此广泛应用于医药、食品、有机化工等各个领域。
农业：农用抗菌素、农用激素、微生物农药及农产品成份分析。
医药：抗菌素、维生素、葡萄糖等药物分析，中草药药理研究。
食品：食糖、味精、酱油等生产过程的控制及成品检查，食品含糖量的测定。
石油：矿物油之分析、石油发酵工艺的监视。
香料：香精油之分析。
卫生事业：医院临床糖尿病分析。
2．仪器使用环境2.1 温度：5℃～35℃2.2 相对湿度：不大于85%2.3 电源：AC 220V ±22V ，50Hz ±1Hz3．仪器的主要技术指标和规格3.1 测定范围：－45º～+45º3.2 准确度：±（10000501.0⨯+︒测量值） 3.3 可测样品最低透过率：10%（对钠黄光而言）3.4 读数重复性：≤0.01º3.5 读数器 自动示数速度：1.30º秒整数盘：1º／格小数盘：0.01º／格3.6 单色光源：钠光灯加橙色滤色片（589.3nm ）.3.7 试管：200㎜、100㎜两种。
3.8 电源：AC 220V ±22V ，50Hz ±1Hz3.9 仪器尺寸：600㎜×320㎜×200㎜3.10 仪器净重：29 kg 5．仪器的使用方法5．1操作方法5.1.1 将仪器电源插头插入220V 交流电源，〔要求使用交流电子稳压器（1KVA ）〕并将接地脚可靠接地。
5.1.2 打开电源开关，需经5min 钠光灯预热，使之发光稳定。
