硅基光子学国内外研究现状及发展趋势
1 / 1 专题报告-1
硅基光电子学（光子学）研究概况
网络信息中心文献情报服务
2007年6月
硅基光电子学研究概况
编者按：本文介绍了硅基光电子技术的研究现状、重点研究方向、技术难点以及国内外主要研究机构的基本情况。希望能为我所学科布局的发展提供一些参考。
一、技术概述
硅基半导体是现代微电子产业的基石，但其发展已接近极限。而光电子技术则正处在高速发展阶段，现在的半导体发光器件多利用化合物材料制备，与硅微电子工艺不兼容，因此，将光子技术和微电子技术集合起来，发展硅基光电子科学和技术意义重大。近年来，硅基光电子的研究在国内外不断取得引人注目的重要突破，世界各发达国家都把硅基光电子作为长远发展目标。
硅基光电子学包括硅基光子材料、硅基光子器件和硅基光子集成三个主要方面。分别介绍如下：
1. 硅基光子材料
（1）硅基纳米发光材料
目前的研究重点是如何有效地控制硅纳米晶粒的尺寸和密度，以形成具有小尺寸和高密度的有序纳米结构。制备方法有：通过独立控制固体表面上的成核位置和成核过程实现自组织生长；在掩蔽图形衬底上的纳米结构生长；扫描探针显微术的表面纳米加工；全息光刻技术的纳米图形制备以及激光定域晶化的有序纳米阵列形成等。
（2）硅基光子晶体
光子晶体具有合成的微结构、周期性变化的折射率以及与半导体潜在电子带隙相近的光子带隙。根据能隙空间分布的特点，可以将其分为一维、二维和三维光子晶体。光子晶体的实际应用是人们所关注的焦点，而与成熟的硅工艺相结合是人们非常看好的方向，可出现全硅基光电子器件和全硅基光子器件，因此制备硅基光子晶体及其应用将是以后的研究重点。在所有光子晶体制备方法中，运用多光束干涉的全息光刻法有着许多优点：通过照射过程能够制成大体积一致的周期性结构，并能自由控制结构多次。通过控制光强、偏振方向和相位延迟，制成不同的结构。
2. 硅基光子器件
（1）硅基发光二极管
作为硅基光电子集成中的光源，硅基发光二极管（Si-LED）的实现是硅基光电子学研究中的一个主攻方向。目前的研究重点有：如何采用适宜的有源区材料，实现其高效率和高稳定度的发光；从器件实用化角度考虑，如何实现Si-LED在室温下的电致发光。研究人员已尝试了三种硅基纳米材料用于高效率Si-LED的制作，即硅纳米量子点，高纯体单晶硅和掺Er3+的硅纳米晶粒。目前报道最好的结果是韩国科学家研究的由镶嵌在SiNx膜层中的硅纳米量子点所制成的电致发光LED，室温下的外量子效率可高达1.6%。
（2）硅基激光器
目前，人们已初步提出了三种能产生光增益或受激辐射的增益介质材料，即具有高密度和小尺寸的有序硅纳米晶粒，基于内子带跃迁的硅/锗量子级联结构和具有受激喇曼散射特性的绝缘硅（SOI，Silicon-On-Insulator）光波导结构。2005年2月17日的《Nature》杂志上报道了Intel公司利用喇曼效应研制出了世界上第一台连续光全硅激光器。
（3）硅基光探测器
硅基光探测器是硅基光电子集成中的光信号接收器件，它应具有良好的光响应特性，较高的探测灵敏度，小的暗电流和宽频带等优点。由麻省工学院材料科学与工程系研制的Ge-PIN光探测器，在1310nm、1550nm、1620nm波长的响应率分别为：600mA/W、520 mA/W、100 mA/W。该探测器能够覆盖光通信整个C band和大部分L band范围，具有2.5GHz的3dB带宽，在1310nm和1550nm的性能能够和目前用于通信的商用铟镓砷（InGaAs）探测器相比拟。
（4）硅基光调制器
光调制器是利用材料折射率的变化，对传输光的相位和波长进行调制的光波导器件。由于硅材料不具有线性光电效应，所以一般硅基光调制器和光开关是基于硅的热光效应和等离子色散效应而设计的。2004年2月，Intel率先在享有很高声誉的《Nature》科学杂志上宣布他们研制成功了Gbit/s的硅光调制器。仅过了一年，Intel的研究员证实他们的光调制器的传送速率已经达到10Gbit/s。
3. 硅基光子学集成
虽然目前还没有研制出硅光电子集成芯片，但研究人员已提出了两种可供参考的集成方案：光电混合集成和单芯片集成。但硅基光子集成工艺却有着很大难度，这是因为：光子器件和电子器件的结构复杂，两者在结构设计上存在着能否相互兼容的问题；制作工艺繁杂，因而存在着各种工艺和前后工序之间能否相互兼容的问题；电互连、光互连与光耦合等问题。结构设计与制作工艺的相容性问题则是能否实现硅基光子集成的关键所在。
二、国外主要研究机构及研究状况
1. 美国哥伦比亚大学纳米光学实验室（Optical Nanostructures Laboratory）
美国哥伦比亚大学纳米光学实验室（Optical Nanostructures Laboratory）通过与产业伙伴的合作，当前正在进行高密度、高性能的光电集成电路实验。目标是利用CMOS已经成熟的技术，在同一硅片上实现多种光电功能。他们的目标是设计、制作并测试最小光学损耗的核心光子元件，并进行带宽和纳米光电器件试验。这种高性能的光电集成电路将有着特定用途。
在哥伦比亚大学，硅光子研究小组在SOI平台上进行光子学集成方面的设计、数值模拟、制造和性能分析。小组的目标是：在硅基平台上进行有源和无源光学特性的论证，例如：光的产生、控制、传播和探测。他们正从事横截面积小于0.1mm2波导器件的研究。这种超小的截面将有以下好处：（1）小的截面能够提高介质的非线性响应，从而可以使用低功率的激光器；（2）这种器件能够减少光生载流子的寿命，这样，自由载流子的吸收将大大减少；（3）小的截面增加了传播的可能性。在纳米级波导制作方面研究小组将和IBM公司T.J.Watson研究中心的Vlasov和McNab两位博士合作。该小组的研究方向有：喇曼放大器、C波段波长转换器、磁光单向移动隔离器、快速低功耗热光开关、脉冲调制受激喇曼散射理论研究。
2. 加拿大国家研究院（NRC）微结构科学研究所（Institute for Microstructural
Sciences National Research Council of Canada）
利用物理和生物科学交叉的优势，NRC-IMS（加拿大国家研究院微结构科学研究所）在与产业和高校合作上处于领先地位，与未来硬件需求相关新技术（信息处理、传播、存储和显示等）的开发具有明显优势。
NRC-IMS与加拿大产业合作的战略也使他们在全球IT产业中所需新技术方面居于统治地位。NRC-IMS产业合作伙伴通过研究提高技术，通过有选择的投资技术降低产业化的风
险。如果能够实现，对该机构的未来将会是很大的转变，同时也是一个很好的机遇。
该研究所光子系统研究小组主要研究混合集成光波导器件，混合物利用各种材料的优点以及很低的成本在芯片上实现全面和最佳的功能。该小组的研究方向有：波长管理系统、硅/聚合物集成器件、无源/有源集成器件、波长积分器、化学和生物化学传感器。
在先前对通信系统波导器件研究的基础上，该小组当前的研究重点是众多功能集成的系统，包括：硅/聚合物混合可变光衰减器（VOA）、阵列波导光栅（AWG）、硅/聚合物混合热光开关（TOS）、掺铒波导放大器（EDWA）、可调多波长激光源、半导体光放大器（SOA）。这些波长管理系统有着各种功能，包括：波长监测、补偿、阻挡、开关、光加入/取消、光放大、判决、光调整、光转换、再整形、再定时。
同时，该小组也研发化学、生物化学传感器，这种传感器可用来监测折射率的变化和用作波导表面材料的荧光效应。
3. 意大利特伦托（Trento）大学物理系纳米科学实验室（Nanoscience Laboratory）
意大利特伦托（Trento）大学物理系纳米科学实验室研究的领域涉及以下三个方面：
（1）纳米光子学：纳米范围内的光子能够出现新现象，这些新现象能够带来新的器件。纳米晶体半导体的研究能够获得制造器件新的方法，如放大器和激光器等。利用电子束光刻能够制作成二维和三位的光子晶体。集成硅光电子重点研究光开关、调制器和光闸等。纳米晶体材料和光子晶体的结合能够开发出新的用于生物传感器和生物转换器的器件。
（2）纳米材料特性：具有新功能的材料如离子化合物或半导体重点用于能量、微电子和光电子学。在各种材料中，纳米结构的材料具有依赖结构发展的新特性。多年来，我们一直利用波动光谱学（喇曼和FT-IR）进行纳米结构合成物的实验，主要有纳米结构金属、电介质氧化物或半导体的量子点。最近的研究还涉及到碳纳米管。
（3）纳米生物技术：这个方向的主要目标是研究和试验新的纳米器件，设计要达到原子级，控制它们的三维结构掌握他们的性能。由于这些性能的奇特之处在于它们是自我调节三维结构的生物分子，纳米结构分子生物的添加，如量子点，能够获得新一级的纳米器件如纳米传感器、纳米转换器和纳米光学触发器。这项研究是跨生物化学家、材料学家和电子工程师之间的合作。我们目前正在研究基于硅的光学纳米传感器，这种传感器用于识别病原种类（病毒和DNA）和微小系统。
该实验室著名的半导体光电专家Lorenzo Pavesi教授是国际公认的硅基光电子研究方面的权威，曾在NATURE等国际著名期刊发表重要论文，组织过多次硅基光电子的国际会议。
4. Intel公司
Intel将硅光电子的研究分为三个阶段，共有六大难题，分别是：光源、光波导、光调制、光探测、低成本集成、智能化。如图下页1所示。
第一阶段是证明硅作为光学材料的能力，Intel对硅光电子的研究正是第一阶段。硅具备制作有源和无源光器件的性能，但用作有源器件时性能会有一定局限。在制成多种功能的集成光模块之前，这些性能通过研究已经得到改善和提高。最终，Intel将大部分精力投入到有源器件上来，例如：光的调整、探测、开关、调制和放大，取得了一些成绩，包括首台Gbit速率的调制器和首台连续光波硅激光器。尽管采用LiNbO3（铌酸锂）、InP（磷化铟）制成的10 Gbit/s的调制器在今天已经被广泛应用与长距离通信，在2004年以前没有利用硅制成速度超过20Mb/s的。2004年2月，Intel宣布研制成功了Gbit/s的硅光调制器。通过像晶体管那样集成器件，Intel公司能够制作速率比以前更快的光调制器。一年后，Intel的研究员证实他们的光调制器的传送速率已经达到10Gbit/s。
过去因为材料的半导体特性使得硅激光器没有研制成，光子有效激发甚至光放大能够用InP材料来取代，Intel的科研人员发现利用喇曼散射效应能够让光波通过硅后进行放大，这是靠着硅晶体产生的“泵浦”光将能量传给信号光实现的。然而，问题是如何维持连续的工作。由于称为“两个光子吸收”的混乱的量子效应，引起光吸收电子云聚集在放大器中。
通过集成二极管式的半导体器件，研究人员发现他们能够清除电子云以达到连续工作的目的。通过给光放大器周围放置反射镜（在芯片末端），Intel制造了世界上第一台连续波硅激光器。
硅光电子研究小组在研制出了一批引人注目的有源光器件后尽管遇到了上面所描述的一些困难，Intel还是希望进入混合集成的第二阶段。第二阶段从硅光学试验台开始，该试验台是将电子和光子集合在微型机械结构的硅聚集平台。在不需要打开光源的条件下硅结构能够引导器件处于合理的位置。在这一阶段，Intel将会直接把一些特定的功能集成到硅器件中。例如：硅光复用器和探测器可以整合成多路接收器或硅调制器，激光器和无源器件可以集成为多路发射机。只有当集成方案对最终的模块带来好处的时候才会被采用，这些好处包括性能的提升、较小的体积和较低的成本。
硅基光波导开关技术综述

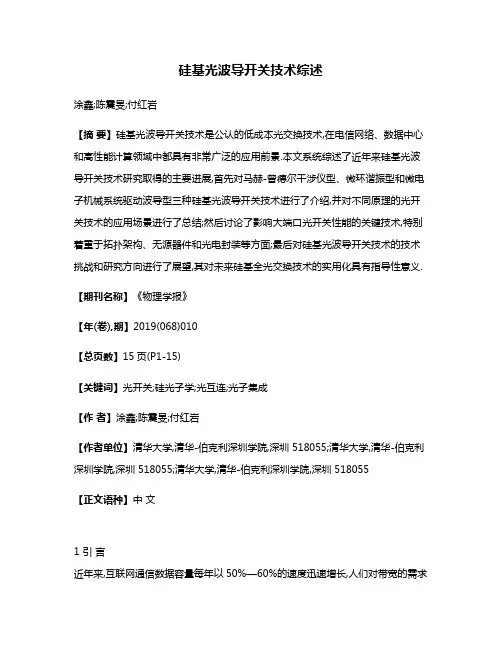

硅基光波导开关技术综述
涂鑫;陈震旻;付红岩
【摘 要】硅基光波导开关技术是公认的低成本光交换技术,在电信网络、数据中心和高性能计算领域中都具有非常广泛的应用前景.本文系统综述了近年来硅基光波导开关技术研究取得的主要进展,首先对马赫-曾德尔干涉仪型、微环谐振型和微电子机械系统驱动波导型三种硅基光波导开关技术进行了介绍,并对不同原理的光开关技术的应用场景进行了总结;然后讨论了影响大端口光开关性能的关键技术,特别着重于拓扑架构、无源器件和光电封装等方面;最后对硅基光波导开关技术的技术挑战和研究方向进行了展望,其对未来硅基全光交换技术的实用化具有指导性意义.
【期刊名称】《物理学报》
【年(卷),期】2019(068)010
【总页数】15页(P1-15)
【关键词】光开关;硅光子学;光互连;光子集成
【作 者】涂鑫;陈震旻;付红岩
【作者单位】清华大学,清华-伯克利深圳学院,深圳 518055;清华大学,清华-伯克利深圳学院,深圳 518055;清华大学,清华-伯克利深圳学院,深圳 518055
【正文语种】中 文
1 引 言
近年来,互联网通信数据容量每年以50%—60%的速度迅速增长,人们对带宽的需求越来越大.运营商在电信长途骨干网和城域网建设中遇到了电交换的瓶颈：电交换设备单机容量达到上限；5G网络的回传时延指标对交换节点的性能提出了更严格的要求；网络节点的电交换设备功耗高达万瓦,耗电量接近了许可极限,耗电量的80%源自光电/电光转换和电交换开关.因此光交换技术的优势日益凸显,基于波长选择开关(wavelengthselective switch,WSS)和自由空间微电子机械系统(micro-electromechanical system,MEMS)的光开关技术已被部署用于关键网络节点的可重构光分插复用(reconfigurable optical add-drop multiplexer,ROADM)设备中,实现了波长和端口通道毫秒量级的数据链路切换时间[1-3].
新型硅基材料的研究进展

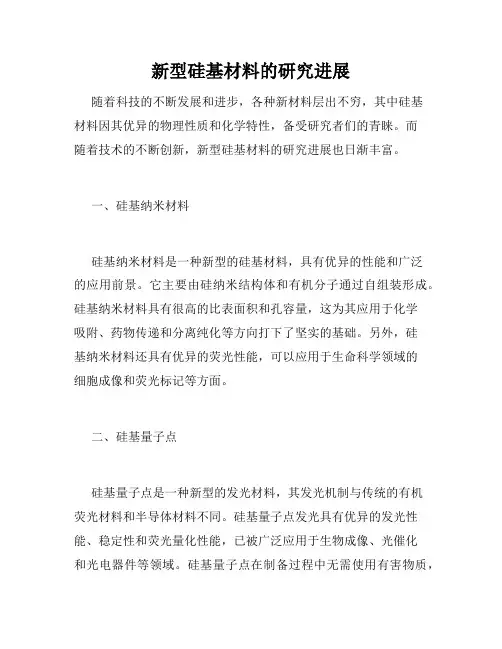

新型硅基材料的研究进展
随着科技的不断发展和进步，各种新材料层出不穷，其中硅基材料因其优异的物理性质和化学特性，备受研究者们的青睐。而随着技术的不断创新，新型硅基材料的研究进展也日渐丰富。
一、硅基纳米材料
硅基纳米材料是一种新型的硅基材料，具有优异的性能和广泛的应用前景。它主要由硅纳米结构体和有机分子通过自组装形成。硅基纳米材料具有很高的比表面积和孔容量，这为其应用于化学吸附、药物传递和分离纯化等方向打下了坚实的基础。另外，硅基纳米材料还具有优异的荧光性能，可以应用于生命科学领域的细胞成像和荧光标记等方面。
二、硅基量子点
硅基量子点是一种新型的发光材料，其发光机制与传统的有机荧光材料和半导体材料不同。硅基量子点发光具有优异的发光性能、稳定性和荧光量化性能，已被广泛应用于生物成像、光催化和光电器件等领域。硅基量子点在制备过程中无需使用有害物质，具有良好的生物相容性，可以直接用于生物体内成像和药物传递等方面。
三、硅基纳米线
硅基纳米线是一种新型的纳米材料，其尺寸在10nm到500nm之间，具有高比表面积和优异的电学、光学、热学性能，已经成为当前研究的热点。硅基纳米线可以被应用于制备高效的光电器件、储能材料和生物传感器等方面。此外，硅基纳米线还可以被用来制备柔性电子元件和透明导电薄膜等。
四、纳米级硅晶片
由于硅晶片在信息技术领域中占有重要地位，因此研究新型的硅晶片技术具有重要意义。纳米级硅晶片材料是指具有纳米级尺寸的硅晶片，其性能和应用方向与传统的硅晶片相比具有更多的优势。硅晶片纳米化可以提高其表面积和比表面积，使其用于生物传感器、静电容积存储器等方面有了更多的应用前景。
综上所述，新型硅基材料是一个备受关注的领域，其优异的性能和广泛的应用前景已经引起了学术圈和工业界的高度关注。在未来的研究中，我们需要不断提升制备方法和工艺，推动硅基材料的发展和应用，为人类社会的发展做出贡献。
硅光技术发展历史

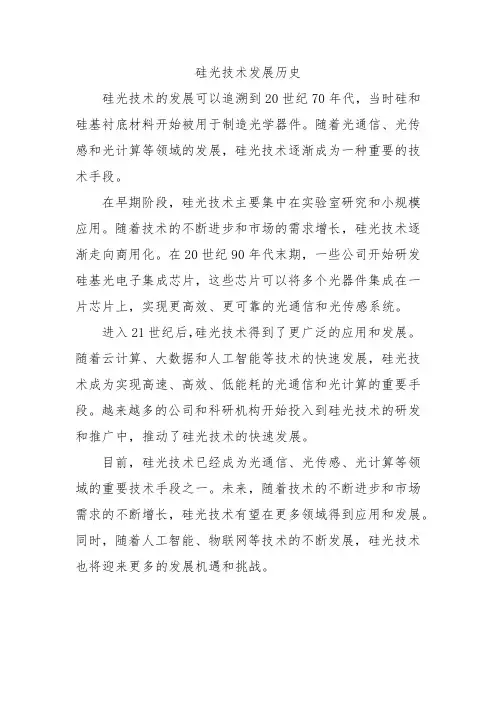

硅光技术发展历史
硅光技术的发展可以追溯到20世纪70年代，当时硅和硅基衬底材料开始被用于制造光学器件。随着光通信、光传感和光计算等领域的发展，硅光技术逐渐成为一种重要的技术手段。
在早期阶段，硅光技术主要集中在实验室研究和小规模应用。随着技术的不断进步和市场的需求增长，硅光技术逐渐走向商用化。在20世纪90年代末期，一些公司开始研发硅基光电子集成芯片，这些芯片可以将多个光器件集成在一片芯片上，实现更高效、更可靠的光通信和光传感系统。
进入21世纪后，硅光技术得到了更广泛的应用和发展。随着云计算、大数据和人工智能等技术的快速发展，硅光技术成为实现高速、高效、低能耗的光通信和光计算的重要手段。越来越多的公司和科研机构开始投入到硅光技术的研发和推广中，推动了硅光技术的快速发展。
目前，硅光技术已经成为光通信、光传感、光计算等领域的重要技术手段之一。未来，随着技术的不断进步和市场需求的不断增长，硅光技术有望在更多领域得到应用和发展。同时，随着人工智能、物联网等技术的不断发展，硅光技术也将迎来更多的发展机遇和挑战。
探析硅光学技术的原理、种类及优势

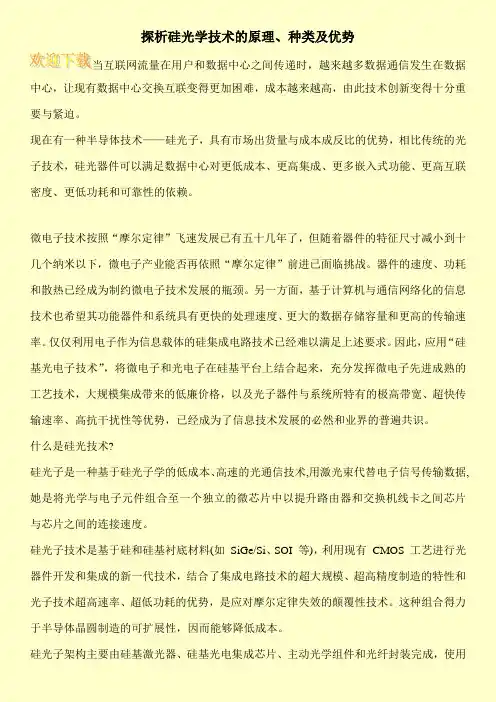

探析硅光学技术的原理、种类及优势
当互联网流量在用户和数据中心之间传递时，越来越多数据通信发生在数据中心，让现有数据中心交换互联变得更加困难，成本越来越高，由此技术创新变得十分重要与紧迫。
现在有一种半导体技术——硅光子，具有市场出货量与成本成反比的优势，相比传统的光子技术，硅光器件可以满足数据中心对更低成本、更高集成、更多嵌入式功能、更高互联密度、更低功耗和可靠性的依赖。
微电子技术按照“摩尔定律”飞速发展已有五十几年了，但随着器件的特征尺寸减小到十几个纳米以下，微电子产业能否再依照“摩尔定律”前进已面临挑战。器件的速度、功耗和散热已经成为制约微电子技术发展的瓶颈。另一方面，基于计算机与通信网络化的信息技术也希望其功能器件和系统具有更快的处理速度、更大的数据存储容量和更高的传输速率。仅仅利用电子作为信息载体的硅集成电路技术已经难以满足上述要求。因此，应用“硅基光电子技术”，将微电子和光电子在硅基平台上结合起来，充分发挥微电子先进成熟的工艺技术，大规模集成带来的低廉价格，以及光子器件与系统所特有的极高带宽、超快传输速率、高抗干扰性等优势，已经成为了信息技术发展的必然和业界的普遍共识。
什么是硅光技术?
硅光子是一种基于硅光子学的低成本、高速的光通信技术,用激光束代替电子信号传输数据,她是将光学与电子元件组合至一个独立的微芯片中以提升路由器和交换机线卡之间芯片与芯片之间的连接速度。
硅光子技术是基于硅和硅基衬底材料(如 SiGe/Si、SOI 等)，利用现有 CMOS 工艺进行光器件开发和集成的新一代技术，结合了集成电路技术的超大规模、超高精度制造的特性和光子技术超高速率、超低功耗的优势，是应对摩尔定律失效的颠覆性技术。这种组合得力于半导体晶圆制造的可扩展性，因而能够降低成本。
硅光子架构主要由硅基激光器、硅基光电集成芯片、主动光学组件和光纤封装完成，使用
硅基微纳二元闪耀光栅垂直耦合器研究 凸面闪耀光栅的设计及其制作

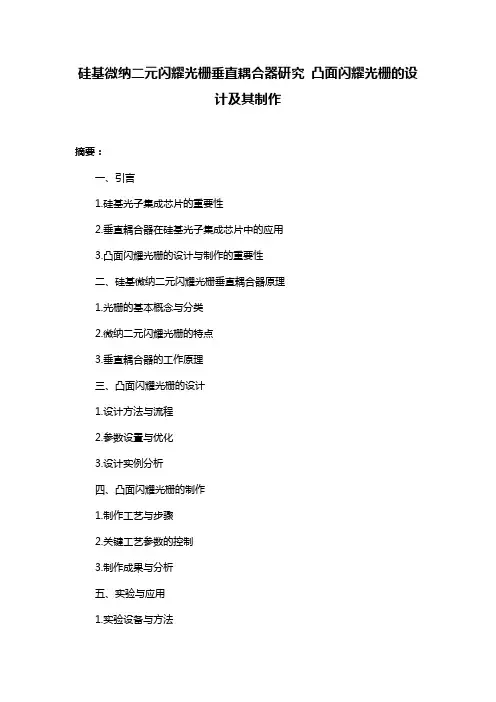

硅基微纳二元闪耀光栅垂直耦合器研究 凸面闪耀光栅的设计及其制作
摘要：
一、引言
1.硅基光子集成芯片的重要性
2.垂直耦合器在硅基光子集成芯片中的应用
3.凸面闪耀光栅的设计与制作的重要性
二、硅基微纳二元闪耀光栅垂直耦合器原理
1.光栅的基本概念与分类
2.微纳二元闪耀光栅的特点
3.垂直耦合器的工作原理
三、凸面闪耀光栅的设计
1.设计方法与流程
2.参数设置与优化
3.设计实例分析
四、凸面闪耀光栅的制作
1.制作工艺与步骤
2.关键工艺参数的控制
3.制作成果与分析
五、实验与应用
1.实验设备与方法 2.实验结果与分析
3.应用领域与发展前景
六、结论与展望
1.研究结论
2.存在的不足与改进方向
3.未来研究展望
正文：
一、引言
随着现代通信技术的快速发展，硅基光子集成芯片在国际上成为研究热点。在这个领域中，光信号的输入和输出装置备受关注。垂直耦合器作为硅基光子集成芯片中的重要组件，起着关键作用。本文针对硅基微纳二元闪耀光栅垂直耦合器进行研究，探讨其设计及制作过程，以期为相关领域提供理论支持。
二、硅基微纳二元闪耀光栅垂直耦合器原理
1.光栅的基本概念与分类
光栅是一种光学元件，具有调控光场传播方向和光场分布的作用。根据光栅的形状、结构和材料，可将其分为平面光栅、闪耀光栅、微纳光栅等。在硅基光子集成芯片中，微纳二元闪耀光栅垂直耦合器具有较高的应用价值。
2.微纳二元闪耀光栅的特点
微纳二元闪耀光栅具有以下特点：（1）在微纳米尺度下，光栅的尺寸对光场分布和传播方向有显著影响；（2）二元闪耀光栅结构可以实现高效率的光耦合；（3）硅基材料具有良好的光波导性能和生物兼容性。 3.垂直耦合器的工作原理
垂直耦合器是一种光电子器件，其工作原理是利用光波在两种不同介质之间的折射率差异实现光信号的垂直传输。在硅基光子集成芯片中，垂直耦合器通常由上层的硅光波导和下层的氮化硅光波导组成。光信号从上层硅光波导输入，通过垂直方向上的光耦合，传输到下层氮化硅光波导中。
硅基芯片和光子芯片

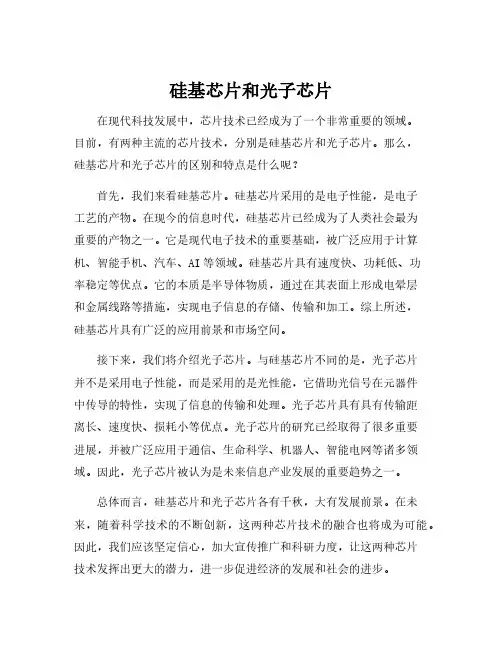

硅基芯片和光子芯片
在现代科技发展中，芯片技术已经成为了一个非常重要的领域。
目前，有两种主流的芯片技术，分别是硅基芯片和光子芯片。那么，
硅基芯片和光子芯片的区别和特点是什么呢？
首先，我们来看硅基芯片。硅基芯片采用的是电子性能，是电子
工艺的产物。在现今的信息时代，硅基芯片已经成为了人类社会最为
重要的产物之一。它是现代电子技术的重要基础，被广泛应用于计算
机、智能手机、汽车、AI等领域。硅基芯片具有速度快、功耗低、功
率稳定等优点。它的本质是半导体物质，通过在其表面上形成电晕层
和金属线路等措施，实现电子信息的存储、传输和加工。综上所述，
硅基芯片具有广泛的应用前景和市场空间。
接下来，我们将介绍光子芯片。与硅基芯片不同的是，光子芯片
并不是采用电子性能，而是采用的是光性能，它借助光信号在元器件
中传导的特性，实现了信息的传输和处理。光子芯片具有具有传输距
离长、速度快、损耗小等优点。光子芯片的研究已经取得了很多重要
进展，并被广泛应用于通信、生命科学、机器人、智能电网等诸多领
域。因此，光子芯片被认为是未来信息产业发展的重要趋势之一。
总体而言，硅基芯片和光子芯片各有千秋，大有发展前景。在未
来，随着科学技术的不断创新，这两种芯片技术的融合也将成为可能。
因此，我们应该坚定信心，加大宣传推广和科研力度，让这两种芯片
技术发挥出更大的潜力，进一步促进经济的发展和社会的进步。
(完整版)(整理)硅基太阳能电池的发展及应用
(完整版)(整理)硅基太阳能电池的发展及应用
精品文档 .. 硅基太阳能电池的发展及应用
摘要：太阳能电池是缓解环境危机和能源危机一条新的出路,本文介绍了硅基太阳能电池的原理,综述了硅基太阳电池的优点与不足，以及硅基太阳能电池和其他太阳能电池的横向比较,硅基太阳能电池在光伏产业中的地位，并展望了发展趋势及应用前景等。
关键词：硅基 太阳能电池 转换效率
1引言
二十一世纪以来，全球经济增长所引发的能源消耗达到了空前的程度。传统的化石能源是人类赖以生存的保障,可是如今化石能源不仅在满足人类日常生活需要方面捉襟见肘，而且其燃烧所排放的温室气体更是全球变暖的罪魁祸首。随着如今全球人口突破70亿,能源的需求也在过去30年间增加了一倍。特别是电力能源从上世纪开始，在总能源需求中的比重增长迅速.中国政府己宣布了其在哥本哈根协议下得承诺，至2020年全国单位国内生产总值二氧化碳排放量比2005年下降40%
--45%，非化石能源占一次能源消费的比重提高至少15％左右【6】.
目前太阳能电池主要有以下几种：硅太阳能电池，聚光太阳能电池，无机化合物薄膜太阳能电池，有机化合物薄膜太阳能电池，纳米晶薄膜太阳能电池，叠层薄膜太阳能电池等,其材料主要包括产生光伏效应的半导体材料，薄膜衬底材料,减反射膜材料等【5】。
(完整版)(整理)硅基太阳能电池的发展及应用
精品文档
（图1：太阳能电池的种类）
太阳电池的基本工作原理是：在被太阳电池吸收的光子中，那些能量大于半导体禁带宽度的光子，可以使得半导体中原子的价电子受到激发，在p区、空间电荷区和n区都会产生光生电子左穴对，也称光生载流子。这样形成的光生载流子由于热运动，向各个方向迁移。光生载流子在空间电荷区中产生后，立即被内建电场分离，光生电子被推进n区，光生空穴被推进p区。因此,在p-n结两侧产生了正、负电荷的积累，形成与内建电场相反的光生电场。这个电场除了一部分要抵消内建电场以外，还使p型层带正电，n型层带负电，因此产生了光生电动势，这就是光生伏特效应(简称光伏）。
SOI集成光波导器件的基础研究
SOI集成光波导器件的基础研究
随着光通信和光电子技术的飞速发展，集成光波导器件在光信息处理、光传感、光互联等领域具有广泛的应用前景。在各种集成光波导器件中，基于硅基材料的光波导器件因其在高速、低损耗、抗电磁干扰等方面的优势，成为当前的研究热点。本文将介绍SOI（Silicon-on-Insulator）集成光波导器件的基础研究，包括其应用领域、研究现状、存在的问题以及未来研究方向。
SOI集成光波导器件是一种基于硅基材料的光波导器件，其结构是在硅基衬底上制备一层硅膜，从而实现光波在硅膜中传播。由于硅材料的折射率较高，且具有成熟的集成电路制造工艺，因此SOI集成光波导器件具有体积小、集成度高、速度快、功耗低等优点。目前，SOI集成光波导器件已成为光子集成领域的重要研究方向之一。
SOI集成光波导器件的研究方法主要包括实验设计和理论分析。实验设计包括光波导结构的设计、材料的选取和制备、器件的性能测试等环节。理论分析则通过建立物理模型，运用数值模拟方法对光波导的传输特性进行预测和优化。尽管这两种方法在SOI集成光波导器件的研究中具有重要应用价值，但也存在一些问题。例如，实验设计往往需要大量的时间和资源，而且可能受到制备工艺和测试设备的限制；而理论分析则可能因为物理模型的不准确或者数值模拟方法的局限性而导致结果与实际情况存在偏差。
近期，我们开展了一系列SOI集成光波导器件的研究工作，并取得了一些有意义的实验结果。在实验中，我们设计并制备了一种基于硅基材料的SOI光波导器件，通过对器件的传输特性进行测试，发现该器件具有低损耗、高稳定性等优点。我们也发现该器件的传输性能受到材料制备工艺和环境因素的影响较大，这为进一步优化器件性能提供了重要参考。
SOI集成光波导器件的基础研究在光通信、光信息处理、光传感等领域具有重要的应用价值。当前的研究成果表明，SOI集成光波导器件具有广阔的发展前景。然而，仍然存在一些挑战和问题需要解决，如提高器件的稳定性、降低制备成本、优化器件的设计和制造工艺等。因此，我们应当继续深入开展SOI集成光波导器件的研究，提升其性能和可靠性，以满足未来光电子技术的更高需求。我们也应新兴光子集成芯片的研究和发展，为未来光电子技术的创新和应用拓展更多的可能性。
硅基光子学国内外研究现状及发展趋势
专题报告-1
硅基光电子学（光子学）研究概况
网络信息中心文献情报服务
2007年6月 硅基光电子学研究概况
编者按：本文介绍了硅基光电子技术的研究现状、重点研究方向、技术难点以及国内外主要研究机构的基本情况。希望能为我所学科布局的发展提供一些参考。
一、技术概述
硅基半导体是现代微电子产业的基石，但其发展已接近极限。而光电子技术则正处在高速发展阶段，现在的半导体发光器件多利用化合物材料制备，与硅微电子工艺不兼容，因此，将光子技术和微电子技术集合起来，发展硅基光电子科学和技术意义重大。近年来，硅基光电子的研究在国内外不断取得引人注目的重要突破，世界各发达国家都把硅基光电子作为长远发展目标。
硅基光电子学包括硅基光子材料、硅基光子器件和硅基光子集成三个主要方面。分别介绍如下：
1. 硅基光子材料
（1）硅基纳米发光材料
目前的研究重点是如何有效地控制硅纳米晶粒的尺寸和密度，以形成具有小尺寸和高密度的有序纳米结构。制备方法有：通过独立控制固体表面上的成核位置和成核过程实现自组织生长；在掩蔽图形衬底上的纳米结构生长；扫描探针显微术的表面纳米加工；全息光刻技术的纳米图形制备以及激光定域晶化的有序纳米阵列形成等。
（2）硅基光子晶体
光子晶体具有合成的微结构、周期性变化的折射率以及与半导体潜在电子带隙相近的光子带隙。根据能隙空间分布的特点，可以将其分为一维、二维和三维光子晶体。光子晶体的实际应用是人们所关注的焦点，而与成熟的硅工艺相结合是人们非常看好的方向，可出现全硅基光电子器件和全硅基光子器件，因此制备硅基光子晶体及其应用将是以后的研究重点。在所有光子晶体制备方法中，运用多光束干涉的全息光刻法有着许多优点：通过照射过程能够制成大体积一致的周期性结构，并能自由控制结构多次。通过控制光强、偏振方向和相位延迟，制成不同的结构。
2. 硅基光子器件
（1）硅基发光二极管
作为硅基光电子集成中的光源，硅基发光二极管（Si-LED）的实现是硅基光电子学研究中的一个主攻方向。目前的研究重点有：如何采用适宜的有源区材料，实现其高效率和高稳定度的发光；从器件实用化角度考虑，如何实现Si-LED在室温下的电致发光。研究人员已尝试了三种硅基纳米材料用于高效率Si-LED的制作，即硅纳米量子点，高纯体单晶硅和掺Er3+的硅纳米晶粒。目前报道最好的结果是韩国科学家研究的由镶嵌在SiNx膜层中的硅纳米量子点所制成的电致发光LED，室温下的外量子效率可高达1.6%。
硅基光电子器件研究进展
硅基光电子器件研究进展
在当今信息时代，光电子器件在现代通讯、信息处理和能源领域等都发挥着越来越重要的作用。而硅基光电子器件则以其良好的兼容性、可制备性和低成本等优势，成为了目前研究和开发的热点之一。
一、 硅基光电子器件的发展历程
硅基光电子器件的历史可以追溯到上世纪60年代，当时研究人员开始着手研究将光电子器件和硅芯片相结合的方法。70年代至80年代初期，硅基光电子器件在实验室中迅速发展，利用硅基材料通过一系列工艺制备出多种器件，如光电二极管、光电晶体管等。但是，当时的这些器件仍未能在商业化方面占有优势。
随着技术的不断提升，硅基光电子器件的发展逐步得到了广泛应用。1997年，日本NEC公司发布了世界上首颗采用硅上自组装技术制作的高速光电探测器。早在2002年，IBM公司便宣称其实现了速度高达160Gbps的碳化硅光电晶体管。2015年，法国代尔夫公司和中国南京大学合作发布了一种面向更高速数据传输的硅基光调制器，并取得了较大成功。可以看出，硅基光电子器件在技术上的迭代和不断更新，使得其应用的范围在不断扩大。
二、 硅基光电子器件的研究进展
1.光电探测器
光电探测器是光电子器件中最重要的一类器件之一，广泛应用于光通信、信息处理等领域。研究人员已经提出了许多用于光电探测器的新型硅基材料，如硅基材料的钙钛矿（perovskite）和纳米线等。同时，利用先进的集成技术，研究人员也开发了一系列性能更加优异的光电探测器。
2.光电调制器
光电调制器是一种能够调制光的器件，可以广泛应用于光通信、信息处理等领域。随着信息传输的速率不断提高，对光电调制器的要求也越来越高。因此，研究人员在能量损失、大小、速度、调制深度等方面都进行了很多的探索。
3.光互联
光互联是一种应用于高速数据中心和其他许多应用场景的新型技术。它利用光通信的优点，将通信距离和速度同时提高到新的水平。硅基光电子器件在光互联领域的应用也越来越多。尤其是在数据中心等场合中，光互联技术的应用将沟通数据中心内和外部的数据传输，为数据传输和处理带来了极大便利。
