一次电源测试规范
1范围
本规范规定了通信电源一次模块的认证测试，测试规范包括一次电源的测试项 目、测试条件、测试说明、测试方法及判定标准。
本规范适用于公司所有产品的一次电源，包括通信电源，嵌入式电源，盒式电源以及标准 和定制的一次电源的测试。
2规范性引用文件
《一次电源测试规范 V1.0版》
《模块电源测试平台操作指导书》
《通信电源模块测试规范》
《开关电源的设计与应用》
《通信电源》
《电源大全》
3术语和定义
• 输入启动冲击电流：也叫浪涌电流，当输入电压按规定时间间隔接通或断开时，输 入电流达到稳定状态前所通过的最大瞬时电流
• 功率因数：交流输入有功功率与交流输入视在功率之比为功率因数
•稳压精度：也叫输出电压精度或电压可变率，是在出现改变输出电压的因素时，输 出电压的变动量除以额定输出电压的值
•纹波：是出现在输出端子间的一种与输入频率和开关转换频率同步的成分，用峰一 峰值（PEAK TO
PEAK表示，一般在输出电压的 0.5%以下
• 噪声：是出现在输出端子间的纹波以外的一种高频噪声成分，用峰 -峰值表示，通
常是输出电压的1%左右
• EMC : EM（是 Electromagnetic Compatibility 的缩写，即电磁兼容性，是指电
气装置或系统在共同的电磁环境条件下，既不受电磁环境的影响，也不给环境以影响，即它 不会因为周边的电磁环境而导致性能降低、功能丧失或损坏，也不会在周边环境中产生过量
的电磁能量，以致影响周边设备的正常工作 .\
• EFT/B :快速瞬变电脉冲群
• ESD :静电放电
• EUT :被测设备
• EMI : 电磁干扰
• EMS :电磁敏感度
• SUGER :浪涌
• DIP :电压跌落
• CE :传导发射
• RE :辐射发射
1 测试条件
1.1 环境条件
电磁环境：无特殊电磁环境要求
自然环境：
温度：15C ~ 35 C ;
相对湿度：10 % ~75%。
大气压力：86kPa〜106kPa
1.2 供电要求
所有提供给EU啲电源均应能满足EUT对用电的要求。
2常规测试内容
2.1外观测试
测试项目 测试方法 判断标准
外观 检测外包装
测试方法：目力检测• 应有大包装和小包 装。在正常照明和正 常视力条件下进行外 观目检，要求外观无 破损、挤压变形。厂
家、型号、供应商应 吻合。 .\
标识
1.标识内容 测试方法：目力检 测 器件正面应按产品手 册要求印有：型号、 厂家标志、生产批号 .\
或商标；定位标志应 符合规范，标识必须 清晰、耐久、查看方 便；所有的标识都为 中英文。
2.标识牢固度 测试方法：用棉花 蘸有机溶剂擦拭标 识十次 标识清晰，耐擦.
表面处理 目测 表面处理应该符合 华为要求，如表面 需要进行镀镍，表 面是灰砂纹等。
1.1输入电压范围
1. 测试说明：
测试一次电源正常工作的输入电压范围， 在该范围内一次电源稳定工作。
2. 所用仪器：
AC SOURCE 、万用表、可调负载装置。
3. 试验方法：
图1： 一次电源测试连线图
1 ）按照图1连好测试线路；
2 ）调节交流输入电压，当电压值达到输入电压下限值时，被测电源在其全负载范围内应 能起动并正常工作；
3 ）调节输入电压到上限值，被测电源在其全负载范围内应能起动并正常工作。
4. 判定依据：
对于交流220伏输入（单相）的一次电源，一般要求在其额定输入电压值的
85%〜110 %范围内应能正常工作，对于宽输入电压范围电源，应符合其标称技术指标。 O -------
220VAC AC
0- SOURCE
.\
1.2输入过压保护点及恢复点
1. 测试说明：
仅适用于输入电压异常时具有保护性能的电源；
2. 所用仪器：
AC SOURCE 、万用表、可调负载装置。
3. 测试线路图：
同图1。
4. 测试方法：
1〕在额定输入、全负载输出的条件下起机后，调节 AC SOURCE使其逐步升高，直到被 测电源输入过压报警关机或输出为零，记录此电压值为过压保护点；
2〕再调节交流输入电压，使其逐步降低，直到被测电源重新开机正常工作，记录此值 为交流输入过压恢复点。
3〕同一负载下测试3次，取其中最差的一次。
4） 要分别对L— N、L— PGND N— PGN进行最大输入电压测试，，而不仅仅是L-N的测试。
5. 判定标准：
输入的过压点及对应的恢复点应整定在给定的输入电压范围之外并符合其标称技术指标。
1.1输入欠压保护点及恢复点
1. 测试说明：
仅适用于输入电压异常时具有保护性能的电源。
2. 所用仪器：
AC SOURCE 、万用表、可调负载装置。
3. 测试线路图：
同图1。
4. 测试方法：
1）在额定输入、满载输出的条件下起机后，调节 AC SOURCE使其逐步降低，直到被测 电源输入欠压报警关机（即输出为零），记录此电压值为欠压保护点； .\
2）再调节交流输入电压，使其逐步升高，直到被测电源重新开机正常工作，记录此值 为交流输入欠压恢复点。
5. 判定标准：
输入电压的欠压点及对应的恢复点应整定在给定的输入电压范围之外并符合其
标称技术指标。
1.1电网特殊波形试验
1. 测试说明：
检验电源模块在电网波形畸变可能形成的尖峰、毛刺和谐波情形下
稳定运行能力。
2. 测试方法：
禾I」用AC Source对模块供电，模块满载输出；用AC Source模拟尖峰、毛刺和谐
波电压输入，测量输入电流和输出电压模块应能稳定运行，试验中应注意 X电
容，辅助电源，软启动电阻等其它可能出现问题的地方。常见的波形如下：
AA/ AA/
高频噪音干扰
换相失真”干扰
频率不稳
3. 判定方法:
在实际中可能出现尖峰、毛刺、谐波电压情形下能稳定运行，合格，否则,
不合格 AA/
切换瞬变”尖峰 电压下陷
AS*

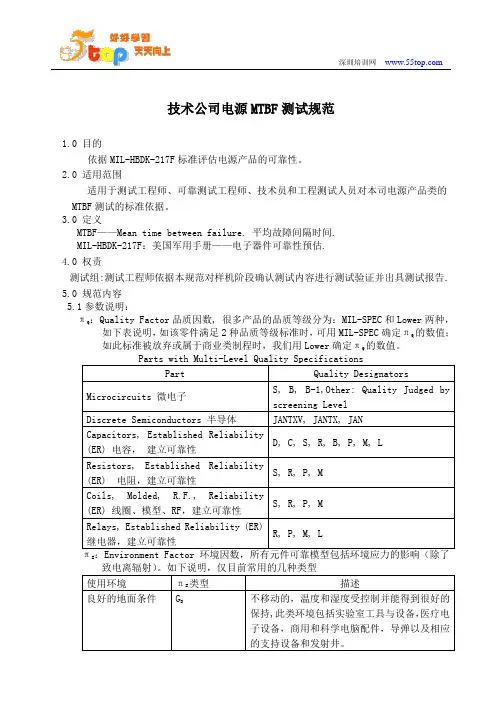

技术公司电源MTBF测试规范
