聚四氟乙烯
1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。
聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。
聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。
除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。
只有熔融态的碱金属及元素氟等在高温下才能对它起作用。
聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。
聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。
聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。
聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。
聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。
其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。
在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。
聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。
常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A123、CaF2、焦炭粉及各种金属粉。
如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。
PTFE聚四氟乙烯
百科名片简介PTFE 中文名称为聚四氟乙烯，英文名：Poly tetra fluoro ethylene ptfePTFE分子结构图PTFE生产方法特氟龙基本类型：·特氟龙PTFE：·特氟龙FEP：·特氟龙PFA：·特氟龙ETFE：经过特氟龙涂装后，具有以下特性：1、不粘性,2、耐热性,3、滑动性，4、抗湿性，5、耐磨损性，6、耐腐蚀性，化学性质绝缘性，耐高低温性，自润滑性，表面不粘性，不燃性，物理性质：PTFE（聚四氟乙烯）的应用：1、聚四氟乙烯(PTFE) 在建筑上应用1、聚四氟乙烯(PTFE)在防腐蚀性能的应用3、聚四氟乙烯（PTFE）在电子电气方面的应用4、聚四氟乙烯（PTFE）在医疗医药方面的应用5、聚四氟乙烯（PTFE）的防粘性能的应用制品常见缺点⑴ PTFE只能采用模压、挤出工艺制作简单的制品，成型较困难，复杂制品必须由后期机床加工，这就限制了产品的生产效率，加工过程中，材料浪费过大。
⑵聚四氟乙烯具有“冷流性”。
即材料制品在长时间连续载荷作用下发生的塑性变形（蠕变），这给它的应用带来一定的限制。
如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”（蠕变）而被压扁。
这些缺点可通过加入适当的填料及改进零件结构等方法来克服。
⑶聚四氟乙烯的熔体粘度很高，在高温下也不流动。
它在熔点（327℃）以上，熔体粘度达到1 010 Pa.s，即使加热到分解温度也不流动，这就使它不能采用一般热塑性塑料的成型方法，而要采用类似粉末冶金那样的烧结方法成型。
⑷PTFE具有突出的不粘性，限制了其工业上的应用。
它是极好的防粘材料，这种性能又使它与其他物件的表面粘合极为困难。
⑸PTFE的导热系数低，导热性能较差，这不仅妨碍它用作轴承材料，而且使得制造厚壁制品时不能淬火。
⑹PTFE的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。
聚四氟乙烯介绍

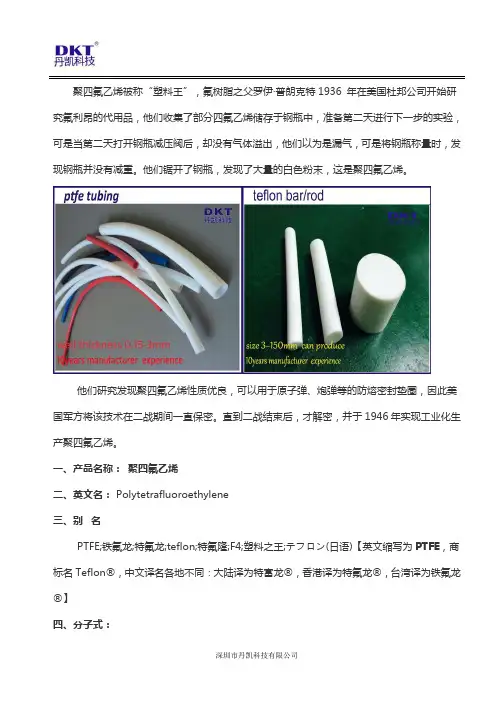

聚四氟乙烯被称“塑料王”，氟树脂之父罗伊·普朗克特1936 年在美国杜邦公司开始研究氟利昂的代用品，他们收集了部分四氟乙烯储存于钢瓶中，准备第二天进行下一步的实验，可是当第二天打开钢瓶减压阀后，却没有气体溢出，他们以为是漏气，可是将钢瓶称量时，发现钢瓶并没有减重。
他们锯开了钢瓶，发现了大量的白色粉末，这是聚四氟乙烯。
他们研究发现聚四氟乙烯性质优良，可以用于原子弹、炮弹等的防熔密封垫圈，因此美国军方将该技术在二战期间一直保密。
直到二战结束后，才解密，并于1946年实现工业化生产聚四氟乙烯。
一、产品名称：聚四氟乙烯二、英文名： Polytetrafluoroethylene三、别名PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;テフロン(日语)【英文缩写为PTFE，商标名Teflon®，中文译名各地不同：大陆译为特富龙®，香港译为特氟龙®，台湾译为铁氟龙®】四、分子式：[CF2CF2]n五、生产方法聚四氟乙烯由四氟乙烯经自由基聚合而生成。
工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。
聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。
每摩尔四氟乙烯聚合时放热171.38kJ。
分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
六、用途聚四氟乙烯[PTFE,F4]是当今世界上耐腐蚀性能最佳材料之一，因此得"塑料王"之美称。
它能在任何种类化学介质长期使用，它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与耐温优异的特点，它已被广泛地应用作为密封材料和填充材料。
具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200-+250℃，还有优异的电绝缘性，且不受温度与频率的影响。
聚四氟乙烯
聚四氟乙烯聚四氟乙烯（Polytetrafluoroethene，一般称作“不粘涂层”或“易洁镬物料”；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。
这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。
同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。
一、简介聚四氟乙烯（英文缩写为Teflon或[PTFE，F4]），被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。
它是由四氟乙烯经聚合而成的高分子化合物，其结构简式为-[-CF2-CF2-]n- ，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。
聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
温度 -20～250℃（-4～+482°F），允许骤冷骤热，或冷热交替操作。
压力 -0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀的特点，它已被广泛地应用作为密封材料和填充材料。
用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。
一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。
分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。
聚四氟乙烯(PTFE)
聚四氟乙烯聚四氟乙烯（Polytetrafluoroethene，一般称作―不粘涂层‖或―易洁镬物料‖；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。
这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。
同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。
聚四氟乙烯(PTFE)聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称―塑料王‖，中文商品名―铁氟龙‖、―特氟隆‖（teflon)、―特氟龙‖、―特富隆‖、―泰氟龙‖等。
它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。
聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。
压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。
聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。
聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。
用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。
一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。
分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。
各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。
聚四氟乙烯知识讲解
当前您正浏览第5页，共26页。
PTFE的优点
不粘附
高润滑
耐高温
无毒害 耐气候
耐低温 耐腐蚀
应用广泛
PTFE应用
化工设备、机械上的防腐零部件电器，绝缘材料，要求苛刻的过滤材料 ，防腐蚀耐热的密封件，塑料加工、食品工业、家用品的防粘层各种活 塞环、轴承、导轨，医疗用高温消毒用品、人造血管等。
当前您正浏览第6页，共26页。
优劣对比
优势
•耐高温、耐低温、耐腐蚀、耐腐蚀、耐气候、高润滑、不粘附、无毒害
劣势
•抗蠕变性差、易冷流、回弹性差、不耐磨、不导电、不导热、线膨胀系数大
当前您正浏览第7页，共26页。
Part 02 应用广泛的聚四氟乙烯
作为应用最为广泛的氟塑料，聚四氟乙烯在生产生 活各个领域都发挥了很大的作用。
当前您正浏览第8页，共26页。
各类聚四氟乙烯材料
防腐类
密封类
承荷类
绝缘类
防粘类
耐温类
当前您正浏览第9页，共26页。
过滤材料
防腐类聚四氟乙烯
化工容器内衬
阀门
当前您正浏览第10页，共26页。
聚四氟乙烯管材
密封聚四氟乙烯
垫片
胶带
当前您正浏览第11页，共26页。
复合密封环
防粘类聚四氟乙烯
防粘类的聚四氟乙烯材料更多的作为一种涂层出现，这类 涂层是利用了聚四氟乙烯极低的表面能的特性，来解决工厂生 产和日常生活中出现的粘附问题，让生产设备或者生活用具保 持清洁。如上图是聚四氟乙烯涂层的不粘锅，其在内表面涂了 一层聚四氟乙烯薄膜，这类不粘锅能够很好的清除日常烹饪的 油污，但需要注意的是，虽然聚四氟乙烯的使用温度超过了 300度，比日常用油的沸点都要高，但是在长时间空烧环境下 ，涂层的温度有可能过高，导致聚四氟乙烯在高温下分解。如 下图是食品加工生产线上的微波干燥输送带，相较于其他输送 带，聚四氟乙烯材质的拥有着节电、易清洁等特点，优势明显 。
聚四氟乙烯的性能介绍及应用
目前用于高温过滤的纤维主要有玻璃纤维、 Nomex 纤维、P84纤维、PPS纤维、PTFE纤维。PTFE纤维与 其它纤维的性能及价格比较如表1所示
14
E玻璃纤维、Nomex纤维、P84纤维、PPS纤维等高性能纤 维由于自身的特性，使用范围受到了一定影响。其中， E玻璃纤维比较脆、耐磨性和耐折性差，在织造中经摩 擦易产生静电，引起纤维分裂、 起毛、甚至断裂，造 成加工困难。玻璃纤维耐碱性一般，不耐HF；Nomex是 水解性纤维，耐氧化差，当高温烟气中含有水分和氧化 物时，会很快水解而损坏，故其不能用于温度超过 190~C、含有水分和氧化物的高温烟气过滤
6
PTFE的力学性能
PTFE是非极 性聚合物
PTFE螺旋形构 象链的刚性很
强，难弯曲
PTFE分子间或 与其它分子间 的物理吸引作
用力很小
PTFE大分子间的 缠结难发生
极低的摩擦系数和 良好的自润滑性
耐磨损性能不好
力学性能不高（拉伸 强度、弯曲强度、刚 性、硬度、耐疲劳）
受载荷容易发生 蠕变现象，“冷 流性”
绝缘性
使高用度工非作极温性度材达料，25极0℃优。良的介电性
无毒害
具有生理惰性
10
耐腐蚀 耐高低温 电绝缘优异 不黏附性 低摩擦系数
PTFE的应用
化工设备、机械上的防腐零部件
电器绝缘材料，要求苛刻的过 滤材料 防腐蚀耐热的密封件
塑料加工、食品工业、家用 品的防粘层 各种活塞环、轴承、导轨等。
医疗用高温消毒用品、人造
建筑工期可缩短50％，可降低屋顶材料费的50％和总建筑费
用的20％，因此常被用作室外球场、竞技场、体育馆、滑冰
场、游泳池、大型展览会等的屋顶材料，近几年来国内也开
聚四氟乙烯(PTFE),聚砜(PN),聚偏氟乙烯(PVDF
