阻燃性硅橡胶的研究进展

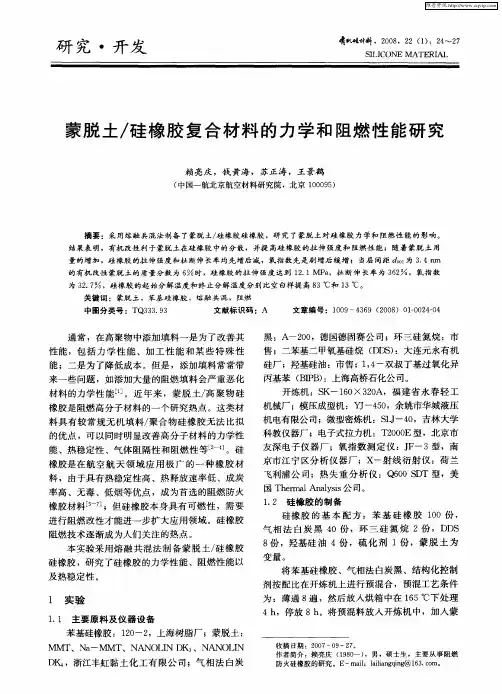

蒙脱土／硅橡胶复合材料的力学和阻燃性能研究
橡胶 是在 航 空 航 天 领 域 应 用 极 广 的一 种 橡 胶 材
料 ，由于具 有 热稳定 性 高 、热释放 速率 低 、成炭
率 高 、无 毒 、低 烟 等优 点 ，成 为 首选 的阻燃 防火 橡胶 材料 ＿ ；但 硅橡 胶本 身 具有 可 燃性 ，需要 ５ １］ 进 行 阻燃 改性 才能进 一 步扩大 应用 领域 。硅 橡胶
文 章 编 号 ：ｌ Ｏ — ３ ９ （ ０ ８ １０ ２—４ Ｏ ９ ４ ６ ２ ０ ）０—０ ４０
通 常 ，在高 聚物 中添 加填 料一是 为 了改善 其 性 能 ，包 括 力 学 性 能 、加 工 性 能 和 某 些 特 殊 性
黑 ：Ａ一２０ ０ ，德 国德 固赛公 司 ；环 三硅 氮 烷 ：市
量 的 增 加 ，硅 橡胶 的拉 伸 强 度 和 扯 断 伸 长 率 均 先 增 后 减 ，氧 指 数 先是 剧 增 后 缓 增 ； 当层 间距 ｏ 为 ３４ｎｒ ｏ ． ｌ ｌ
的有机改性蒙脱土 的质量分数为 ６ 时 ，硅 橡胶 的拉 伸强度 达到 １ ． ａ ２ １ＭＰ ，扯 断伸 长率 为 ３ ２ ，氧 指数 ６
来 一些 问题 ，如 添加 大量 的阻燃 填料 会严 重 恶化
材 料 的力 学 性 能 ＿。近 年来 ，蒙 脱 土 ／ 聚 物 硅 １ ］ 高 橡胶 是 阻燃 高分子 材料 的一个 研 究热 点 。这类 材 料 具 有较 常 规无 机 填 料／ 聚合 物 硅 橡胶 无 法 比拟
的优 点 ，可 以 同时明显 改善 高分 子材 料 的力学性 能 、热稳定 性 、气体 阻隔性 和阻燃 性 等 ＿ 。硅 ２ ］
４ｈ 停放 ８ｈ ， 。将预混料放人开炼机中，加入蒙
氢氧化铝阻燃热硫化硅橡胶的研制
时 ，硅橡胶 的氧指数值 虽只有 ３ ． ％ ，但垂 直燃烧等级 已达到 Ｆ ４０ Ｖ一０级。其拉伸 强度 为 ４ ３ＭＰ 、扯 断伸 ． ａ
长率为 ２０ ２ ％、撕 裂强度 为 １． Ｎ ｍ、邵 尔Ａ硬度为 ６ 度 。说 明氢氧化铝 与铂 配合物有较好的协 同效应。 ６６ｋ ／ １ 关键词 ：氢氧化铝 ，阻燃剂 ，硅橡胶 ，铂 络合 物
生冲淡燃 烧气 体 的惰 性气 体 ； 是在 硅 橡胶 燃烧 三 表 面 形成 阻隔层 ，阻止 热 能 向硅 橡 胶 纵深 传 递 ，
抑制温度升高
。因此 ， 提高硅橡胶的阻燃性
应从 提 高其热 分解温 度 、增 加燃 烧残渣 、减 缓可
燃气体产生的速度等方面考虑。所以同时采用几
种阻燃机理不同的阻燃剂可能达到较佳 的阻燃效
中 图 分 类 号 ：Ｔ ３３ ９ Ｑ ３ ．３ 文 献 标 识 码 ：Ａ 文 章 编 号 ：１０ ４ ６ （ ００ ２— ０ ２— ３ ０ ９— ３９ ２ １ ）０ ０ ９ ０
硅 橡胶 是 以 Ｓ一 ０ ｉ 为 主链 ，侧基 为 甲 ｉ 一Ｓ 键
本实验考虑将 Ａ（ Ｈ） １Ｏ 与铂 配合 物 进行 复配 ，旨
械 厂 ；开 炼 机 ：ｘ — ｌ０ Ｋ ６ Ａ，上 海 橡 胶 机 械 厂 ； 平 板硫 化机 ：２ ，上 海 山山橡 塑 机 械实 业 公 司 ５ｔ
附属工 厂 ；材 料 拉 力 机 ：Ｘ Ｌ一２ ０ ５ Ａ，广 州 实 验
仪 器厂 ；硬度 计 ：Ｌ Ｘ—Ａ，上 海六 菱 仪器 厂 ；厚 度 计 ：上海六 菱仪 器厂 ；氧指 数测 定仪 ：Ｊ—３ Ｆ ，
产品 ・ 用 应
呐・料２ ， （：— 机材，１２２ ９９ ｌ ０ ４ ）２４ ０
阻燃型RTV-1单组分硅酮密封胶的性能研究
阻燃型RTV-1单组分硅酮密封胶的性能研究作者：杨永强陈炳耀彭小琴全文高李世晶杨育其来源：《粘接》2021年第01期摘要：采用氢氧化铝作为阻燃剂制备的硅酮密封剂，研究其用量、粒径对对其阻燃性能，物理性能的影响，并且探究氢氧化铝和铝硅酸盐复配对密封胶影响。
结果表明，随着氢氧化铝的填入，密封胶的阻燃效果显著，但对胶的物理性能有所影响;随着阻燃剂的粒径减小，其表干时间也随之增长;并且填入两种阻燃剂，密封胶的物理性相对有所下降。
关键词：硅酮密封胶;阻燃剂;协同作用中图分类号：T0333.93 文献标识码：A 文章编号：1001—5922（2021）01—0029—030前言硅酮密封胶具有良好的抗气候老化性、紫外稳定性、抗压型、抗震性、抗潮湿耐高低温、在恶劣的气候环境中能保持弹性、无撕裂和无龟裂等特点，从而能够应用在建筑、汽车、电子电气、机械、化工类等行业。
然而，伴随着高层建筑、医院、车站以及娱乐场所等人员比较密集的地方，硅酮密封胶的使用量增加，消防安全也逐渐收到了人们的重视。
所以说，研究制备出具有阻燃性的硅酮密封胶具有极其重要的意义。
想要使有机硅高分子材料具有阻燃性，从3个方面考虑的：①需要抑制有机硅高分子材料的裂解，从而产生游离基;②有机硅高分子材料在燃烧时，防止氧气在其表面扩散，或能够有冲淡燃烧气体的惰性气体;③能够形成阻隔层，使有机硅高分子材料燃烧表面能够阻止热能向有机硅高分子材料纵深传递，抑制温度升高，从而达到自灭的效果。
硅酮密封胶的阻燃性可以从3个方面人手：提高热分解温度、增加燃烧残渣、减缓可燃气体产生的速度。
目前国内外对于硅酮胶密封胶的阻燃改性已经做了很多相关研究。
Wolfer等人使用铂-1，3一二乙烯基-1，1，3，3-四甲基二硅氧烷复合物、氧化铝及碱金属氧化物作阻燃剂制作出能够用于电缆绝缘层的阻燃硅酮密封胶，使电缆在燃燃烧时形成阻隔层;并且能够继续运行而不出现短路现象。
陈雪梅等以甲基乙烯基硅酮密封胶为原料，通过添加AI（OH）3、氯化石蜡、三氧化二锑、十溴二苯醚为阻燃剂作对比实验，发现十溴二苯醚是硅酮密封胶的高效阻燃剂。
高端应用型无卤阻燃导热有机硅灌封胶的制备研究及产业化分析
高端应用型无卤阻燃导热有机硅灌封胶的制备研究及产业化分析摘要：有机硅灌封胶具有诸多优势，能够提升电子产品的使用性能，稳定电子元件参数。
在信息技术崛起和发展的背景下，由于电子元件、逻辑电路向着小型化、密集化的方向发展，电子产品单位面积热量有所增加，便对于有机硅灌封胶的导热、阻燃性能提出了更高的要求。
鉴于此，本文围绕有机硅灌封胶研发的实际情况，概述了灌封胶的概念与特性等，重点从两个角度出发，研究了高端应用型无卤阻燃导热有机硅灌封胶的制备，分析了该类型灌封胶产业化问题的三个方面。
关键词：高端应用型；无卤阻燃导热；有机硅灌封胶；制备研究；产业化引言：伴随微电子集成技术的发展，为了确保电子元件的可靠性、稳定性，通常要对电子设备开展灌封保护处理。
但典型的灌封材料导热率仅为大约0.2W/m·K，且导热性能不佳，阻燃性能较差，被点燃后容易完全燃烧，说明要制备出新型有机硅灌封胶，推动新型灌封胶材料的产业化发展。
1灌封胶的概述灌封胶或称电子胶，是一种在电子工业中具有广泛应用的材料，具有密封、粘接、灌封、涂覆保护电子元件的功效，是一种不可或缺的绝缘材料。
灌封胶主要可以划分为三种类型，即有机硅胶、环氧胶、聚氨酯胶，其中，有机硅灌封胶属于以有机聚硅氧烷为基础，添加催化剂、交联剂、填料等形成的灌封材料，具有较强的适用性，温度范围广泛，化学与热稳定性优良、带有一定的耐水性，还具备电绝缘性、耐紫外线性、耐气候性、绿色环保、易于成型等优势，使得有机硅灌封胶在诸多行业领域内应用频率较高。
按照灌封胶组成上的差异，有机硅灌封胶可划分为单组分、双组分两种。
单组分灌封胶可以直接使用，无需脱泡处理，操作相对便捷，而双组分灌封胶则要将液体基础胶和交联剂、催化剂混合，通常用于密闭减震材料、绝缘封装材料等。
按照固化机理的不同，有机硅灌封胶则可以划分为缩合型、加成型两种。
与缩合型相比，加成型灌封胶在固化时不存在附属产物，且粘附力高、收缩率小，能够在室温条件下固化，还可以加热快速固化等，在高性能电子灌封领域内受到了欢迎[1]。
航空硅橡胶材料研究及应用进展
航空硅橡胶材料研究及应用进展毋庸置疑，硅橡胶材料具有自身特有的属性，在航空领域上被广泛运用。
与此同时航空硅橡胶材料的研究和应用关乎着日后航空硅橡胶的发展方向，文章将浅谈航空硅橡胶材料在阻尼减振、导电以及高低温性能等方面应用现状，并在此基础上进一步探究航空硅橡胶材料当下的研究与发展新展望，望对日后航空硅橡胶材料的探究工作有所增益。
标签：航空领域；硅橡胶材料；既有研究；突出要义；探究路径不置可否，航空装备的发展需要先进材料技术的保驾护航，航空材料的关键性不容小觑。
尤其是硅橡胶材料作为相对重要的航空橡胶材料，其属于典型性的半无机半有机机构，一方面具有有机高分子柔顺的特性，另一方面还具备无机高分子耐热属性，在国防尖端领域得到广泛研究和应用，因此，对航空硅橡胶材料的探究势在必行。
1 航空硅橡胶材料在阻尼减振、导电以及高低温密封等方面应用现状1.1 阻尼性能情况浅析在诸多飞行器速度提升以及大功率发动机的应用，所显露出的航空振动与噪声问题逐渐严重。
毫无疑问，航空设备是否达到先进性要求的标准之一就是减振和降噪技术水平。
而当前硅橡胶因为能够在高低温环境中保持相对稳定的力学性能以及變化率小的模量，自然而然成为航空硅橡胶发挥阻尼性能的首选。
鉴于硅橡胶损耗因子仅为0.06-0.1，能发挥的阻尼性能不尽如人意，减振效果并不突出，但是由于硅橡胶的组成体系中有着众多活性基因，相关研究进程中发现可以通过改性来提升硅橡胶的阻尼性能。
利用生胶结构改性、互穿网络结构改性以及聚合物共混改性、添加阻尼试剂等方法来有效提升航空硅橡胶材料的阻尼性能的发挥效果。
1.2 明晰导电性能现状近些年来航空飞行器的更新换代以及相关电子技术的飞速发展背景下，电磁干扰现象日益严峻，倘若不对电磁信号加以屏蔽，必将对航空飞行器正常运转产生影响，严重的还会泄露通讯秘密。
由是，航空飞行器有关电子装置需要利用导电橡胶进行有效隔离，继而催生航空领域中高导电橡胶的运用。
缩合型阻燃硅橡胶的研制
２ ０ ９ Ｆ １ ，Ｎ Ｅ Ｔ Ｚ Ｓ Ｃ Ｈ 公 司；扫 描 电 镜 ：Ｑ ｕ ａ ｎ ｔ ａ ６ ０ ０ ，美 国 Ｆ Ｅ Ｉ 公司。
１ ． ２ 试样 的制备
配方 ：１ ０ ７硅橡胶 １ ０ ０份 （ 质量 份 ，下 同） ，
白炭 黑 ２ ０份 ，三 氧 化 二 铁 ４份 ，硫 化 剂 ４份 ，
形成 抗氧化 的保 护层 ，具有 一定 阻燃 作 用 ，且 不 会产 生大量 烟尘 和有 害气体 ¨ ；但分 子链 中还
含有 大量 的碳 和氢 ，遇到 明火会持 续燃烧 ，所 以 普通 硅橡胶 不 具 自熄 性 Ｊ 。 为 了适 应 特 殊 环 境 的使 用要求 ，需要 通 过添加 适 当的阻燃 剂来提 高
缩合 型 室 温 硫 化 （ Ｒ Ｔ Ｖ） 硅 橡 胶 以端 羟基 聚二 甲基硅 氧烷 为基础 聚合 物 ，其 分子链 中的硅
氧链 节燃烧 时能促 进材 料在 高温下 成炭 ，有助 于
制 ；硫 化剂 ： 自制 。
三辊 研 磨 机 ：Ｓ Ｇ Ｉ Ｏ ０，上 海 第 一 化 工 机 械
厂 ；平 板硫 化机 ：自制 ；厚 度计 ：Ｃ Ｈ 一１ ，长沙
能 的影 响 。
ｌ 实验
１ ． １ 主 要原料 及仪 器设备
拉 伸 强 度 和 拉 断 伸 长 率 ：按 Ｇ Ｂ ／ Ｔ ５ ２ ８ —
２ ０ ０ ９测 试 ，哑 铃 状 １型试 样 ；氧指 数 和 垂 直 燃
烧 性 ：按 Ｇ Ｂ ／ Ｔ １ ０ ７ ０ ７ －２ ０ ０ ８测 试 ；热 失 重 ：用
硅 橡 胶 的拉 伸 强度 为 ２ ． ８ ＭＰ ａ ，拉 断 伸 长 率 为 ２ ４ １ ％ ，氧指 数 为 ４ ０ ． ７ ％ ，垂 直燃 烧 等 级 为 Ｆ Ｖ— Ｏ级 。 关键 词 ： 缩合 型 ， 阻燃 ，硅橡 胶 ，氢氧 化 铝 ，氢 氧 化 镁 ，阻燃 协 效 剂 中 图分 类 号 ：Ｔ Ｑ ３ ３ ３ ． ９ ３ 文 献标 识码 ：Ａ 文 章 编 号 ：１ ０ ０ ９— ４ ３ ６ ９（ ２ ０ １ ３ ）０ ４— ０ ２ ６ ２— ０ ４
硅烷偶联剂对阻燃硅橡胶性能的影响
术叙琏看料，2020,34(6)：20〜24SIIICONE MATERIAL 研究・开发硅烷偶联剂对阻燃硅橡胶性能的影响于向天，张浮龙，尚泽良，周远建(中蓝晨光化工研究设计院有限公司，成都610041)摘要：采用硅烷偶联剂作为增容剂改性热硫化硅橡胶/氢氧化铝阻燃体系，并研究了硅烷偶联剂对热硫化硅橡胶/氢氧化铝共混体系相容性、阻燃性及力学性能的影响。
研究发现，硅烷偶联剂的加入可显著改善氢氧化铝在热硫化硅橡胶中的分散效果，起到增容作用，改善硅橡胶的力学性能。
A-151和R-75M 由于其分子结构中均含有不饱和键，对胶料性能影响结果类似，除改善氢氧化铝分散性同时还会提高胶料的交联密度，胶料的拉伸强度从4.02MPa分别提高至7.8MPa和7.05MPa，邵尔A硬度从60度提高至68度和71度，但同时胶料的拉断伸长率从387%降至261%和223%&A-10E在体系中仅起到增容剂的作用，在提高胶料拉伸强度的同时还有助于提高胶料的拉断伸长率&由于氢氧化铝在硅烷偶联剂的作用下均匀分散于胶料基体，有利于改善胶料的阻燃性，但同时增加了胶料的门尼黏度&关键词：硅烷偶联剂，硅橡胶，阻燃中图分类号：TQ333.93文献标识码：A doi：10.11941/j.issn.1009-4369.2020.06.004热硫化(HTV)硅橡胶的分子骨架主要为Si—O—Si,它的分子键能(370kj/mol)远高于一般碳基材料的分子键能(240kj/mol)。
因而，HTV硅橡胶具有诸多特异的性能，如优异的耐候性、电绝缘性等，在汽车、电子电气、医疗器械、电力以及航空航天等领域广泛应用［1"5］o 但硅橡胶受热易分解，制品燃烧过程中不易自熄，极大地限制了其应用。
因此提高硅橡胶的阻燃性能是硅橡胶研究领域的一个重要方向。
对于热硫化硅橡胶，添加阻燃剂是改进其阻燃性能最常用的方法。
通用阻燃剂包括卤系阻燃剂与无卤阻燃剂，无卤阻燃剂又包括磷系、氮系阻燃剂、金属氢氧化物、硅系阻燃剂以及复配阻燃剂［6_9］。
硅橡胶可行性研究报告
硅橡胶可行性研究报告1. 引言硅橡胶是一种重要的工业材料，其广泛应用于机械制造、电气电子、化工、医疗等领域。
与传统的橡胶材料相比，硅橡胶具有许多优良特性，如耐高温、耐腐蚀、耐氧化、耐辐射等，因此备受关注。
本文将对硅橡胶的可行性进行深入研究，为进一步推广和应用该材料提供参考。
2. 硅橡胶的制备硅橡胶的制备通常采用两步法：一是制备含硅化合物的聚合物或预聚物；二是将其进行交联反应，制成硅橡胶。
其中，不同的原料和合成条件会影响硅橡胶的物理化学性质。
2.1 含硅化合物的聚合物或预聚物的制备常用的含硅化合物有聚二甲基硅氧烷（PDMS）、聚甲基硅氧烷（PMOS）、聚酯硅氧烷等。
这些含硅化合物的聚合物或预聚物的制备方法有热聚合法、辐射聚合法、溶胶-凝胶法等。
2.2 硅橡胶的交联反应硅橡胶的交联反应通常采用硫化反应、过氧化反应、加成反应、辐线交联反应等方法。
其中硫化反应是最常用的方法，它利用二硫化物在高温下与硅橡胶进行交联反应，形成连续的三维网状结构。
3. 硅橡胶的物理化学性质硅橡胶具有一系列独特的物理化学性质，使其成为一种具有广泛应用前景的材料。
3.1 耐高温性硅橡胶的耐高温性是其最大的优势之一。
硅橡胶在高温环境下不会熔化、变形或分解，通常可承受高达250℃的温度。
因此，它常被用于制造高温环境下的密封件、隔热材料或电子器件等。
3.2 耐腐蚀性硅橡胶的耐腐蚀性也十分优异。
它可以在大多数有机和无机酸、碱、盐、溶剂等化学物质中长期使用，不会受到腐蚀或分解。
因此，它被广泛应用于化工、医疗、食品加工等领域。
3.3 耐辐射性硅橡胶的耐辐射性也非常出色。
它可以在高能量射线、粒子束等强辐射环境下长期使用，不会出现老化或降解。
因此，它被广泛应用于核能、空间技术等领域。
4. 硅橡胶的应用前景硅橡胶在机械制造、电气电子、化工、医疗等领域都有广泛应用。
4.1 机械制造硅橡胶可以制成各种密封件、隔振、减震、防水等产品，被广泛应用于汽车、航空、航天、建筑等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅 橡 胶 是 以 Ｓ— Ｏ Ｓ 键 为 主链 ， 基 为 甲基 、 ｉ — ｉ 侧 乙烯 基 、 基 等 有 机 基 团 的 高 分 子 化 合 物 … 。 由 于 苯 结构 的特 殊性 ， 定 了其 具 有 优 良的 耐 高低 温性 、 决 介 电性 、 耐候 性 和生理 惰 性 ， 国 民经 济 的 各个 领 域 得 在 到 了越来 越广 泛 的应 用 。但硅 橡胶 本身 易燃 ， 遇 明 一 火就会 持 续燃 烧 ， 而在 一定程 度 上 限制 了其在 电子 从 电器 、 线 电缆 、 车 、 空 航 天 等 领 域 的 应 用 。 因 电 汽 航
ｈ ｅ ｅ ｒ ｈ ａ ｄ ｄ ｖ ｌｐ ｎ ｒ ｓ ｅ ｔ ｏ ａ Ｔ ｅ ｒ ｓ ａ ｃ ｎ ｅ ｅｏ ｍｅ ｔｐ ｏ ｐ ｃ ｆｔ ｅ ｆ ｍｅ—ｒ ｔｒ ａ ｔ ｉ ｃ ｎ ｕ ｂ ｒｗ ｒ ｌｏ ｆｒ ｃ ｓｅ ． ｓ ｈ ｌ ｅａ ｄ ｎ ｌ ｏ ｅ ｒ ｂ ｅ ｅ ｅ ａｓ ｏ ｅ ａ ｔ ｄ ｓｉ Ｋｅ ｗｏ ｄ ｓｌ ｏ ｅ ｒ ｂ ｅ ｆ ｍｅ—ｒｔ ｒ ａ ｔ ｆ ｅ—ｒ ｔｒ ａ ｔｍｅ ｈ ｎ ｓ ｙ ｒ ｓ ｉ ｃ ｎ ｕ ｂ ｒ ｌ ｉ ａ ｅ ｄ ｎｓ ｉ ａ ｒ ｅａ ｄ ｎ ｃ ａ ｉｍｓ
燃烧 理论 认 为 ： 分子 聚合 物 的燃 烧 过程 一般 分 高 为两 个 阶段 ， 第一 阶段 是 聚合 物 的 分 解 过 程 ， 二 阶 第 段为 分解 产物 的燃 烧 过 程 。硅 橡 胶 燃 烧 的机 理 是 由
于裂 解生 成 的低摩 尔 质 量 环状 聚硅 氧 烷 在 周 围 氧 气 存在 下而 燃烧 ， 烧后 的残 渣 是 ＳＯ 燃 ｉ 和 其 它 无 机 填 料 引。
－ － －— —
４ ・— ９ － － —
２ １ ． ｏ ２ Ｎ ． ０ ０ Ｖ １ ４，ｏ ３ ．
论文综述《 ｅ ｉ ｓ Ｒｖ ｗ ） ｅ
聚 的过渡 配合物 ； 是裂 解 时 ， 二 有利 于 通 过填 料 或 氧
化物 的 中问体 固定一部 分冷凝产 物 ， 成绝 缘性 阻隔 形
第２ ４卷第 ３期 ２１ ０ ０年 ３月
化 工时 刊
Ｃｈ ｍ ｉａ ｎ ｕ ｔｙ Ｔ ｍ ｅ ｅ ｃ ｌ ｄ ｓ ｒ ｉ ｓ Ｉ
Ｖ １２ Ｎ ３ ｏ ． ４， ｏ． Ｍ ａｒ３． ． ２０１ ０
ｄ ｉ１ ． ９ ９ ｊ ｉ ｎ １０ １ ４ ２ １ ． ３ ０ ５ ｏ ：０ ３ ６ ／ ． ｓ ． ０ ２— ５ Ｘ．０ ０ ０ ． １ ｓ
止氧气 向硅橡胶燃烧表面扩散、 或产生冲淡燃烧气体
的惰 性气 体 ； 三是 在硅 橡 胶 燃 烧 表 面形 成 阻 隔层 ， 阻
止热能向硅橡胶纵深传递， 抑制温度升高［ 。因
此 ， 高硅 橡胶 的 阻燃 性 应 从 提 高其 热 分 解 温度 、 提 增 加 燃烧 残渣 、 缓可 燃气 体产 生 的速度 等方 面进行 考 减
虑。
此， 研究及制备具有阻燃性的硅橡胶在理论和应用上 都具有重要意义。
常用 阻燃 剂 类型 及 其 阻燃 机 理
阻燃 剂 按使 用方 法 ， 可分 为反应 型 和添加 型两 大 类 。反 应型 阻燃 剂 是指 阻燃 剂 作 为 硅橡 胶 的单 体 或 作 为辅 助试 剂参 与合 成硅 橡胶 的化 学反 应 ， 为硅 橡 成
Ｌ ｇ ｎ Ｚｈ ｎ ｉ ｉＲｕ ａ ｇ ａｇＭ ｎ
（ ｅ ｔｒ ｌ ｎｔｕｅｏ ｈｎ ｏ ｇＡ ａ ｅ ｙｏ ｃ ｎ ｅ Ｓ ａ ｄｎ ｉａ ５ ０ ４ Ｎ ｗ Ｍａ ｉ ｓ ｔｔ ｆ ａｄ ｎ ｃ ｄｍ ｆ ｉ ｃ ， ｈ ｎ ｏｇＪ ｎ２ ０ １ ） ｅａＩ ｉ Ｓ Ｓｅ ｎ
阻燃 性 硅 橡 胶 的研 究 进 展
李 如 钢 张 敏
（ 山东 省科 学 院新材 料研究 所 ， 山东 济南 ２０ １） ５０４
摘 要 本文综述 了阻燃性硅橡胶常用 的阻燃剂 及其 阻燃 机理 ， 对阻燃性硅橡胶 的研究发展前景进行 了展望。 ， 并
硅橡胶 阻燃剂 阻燃机理
关键词
Ａｄ ａ ｃ ｎ ｔ ｓ ａ ｃ ｎ ｐ ｉ ａ ｉ ｎ ｏ ｖ ｎ ｅ ｉ ｈｅ Ｒｅ ｅ ｒ ｈ ａ ｄ Ａｐ ｌ ｔｏ ｆ ｃ Ｆｌ ｍ ｅ— ｒ ｔ ｒ ａ ｔＳ ｌｃ ｎ ｂｂ ｒ ａ — ｅ ａ ｄ ｎ ｉ ｏ ｅ Ｒｕ ｅ ｉ
般来 说 ， 使硅橡 胶具 有 阻燃性 应考 虑 ３个 方 面
添加 一定 量 的铂 可 使 硅 橡胶 具 有优 良的 阻 燃 灭 焰性 ， 阻燃 作用 主 要 有 两种 ： 其 一是 阻止 生 成促 进解
的问题 ： 是抑 制硅 橡 胶 裂 解 生 的游 离 基 ； 一 二是 阻
收 稿 日期 ：００— ２— ６ ２１ ０ ２ 作者简介 ： 李如钢（ ９ ９一） 男 ， １７ ， 助研 ， 主要从事 高分 子材料方面的研究工作。Ｅ—ｍａ ：ｌｇ ６ ．ｏ 。 ｉ ｊｒ＠１３ ｃｒ ｌ ｌ ｎ
一
胶 结构 的 一 部 分 ； 添加 型 阻 燃 剂 则 只 是 以物 理 方 式分 散 于基 材 中 。由于采 用添 加型 阻燃 剂工艺 简单 ， 效果 显 著 ， 因此 ， 在阻 燃硅 橡胶 中应用 广 泛 。 用 于提 高硅 橡胶 阻燃 性 的添 加 型 阻燃 剂 主 要 有
铂及 铂化 合 物 ， 机 阻燃 剂等 。 无 ２ １ 铂及 铂 化合 物 ．
Ａｂｓ ｒ ｃ Ｔｈ ｉ ａ ｔａ ｔ ｅ ｍａｎ ｆ ｍｅ—ｒ ｔ ｄ ｎｔ ｎｄ ｔ ｅ ｆｒ ｌ ｅａｒ ａ ｓ ａ ｈ ｅ—ｒ ｔ ｒ ａ ｔｍｅ ｈ ｎｉｍｓ ｏ ｉ ｃ ｎ ｕ ｅ ｒ ｅ ｉｗｅ ｉ ｅａ ｄ ｎ ｃ ａ ｓ ｆ ｓｌ ｏ ｅ ｒ ｂｂ ｒ ｗｅ ｅ ｒ ｖｅ ｄ． ｉ
