电业局变压器加装油色谱在线监测系统可行性实施报告
电业局变压器加装油色谱在 线监测系统 可行性研究报告 一．工程概述 1.1 编制依据
依据国家电网公司《变电设备在线监测系统技术导则》要求，基于在线监测技术的发展水平、在线监测系统应用效果以及变电设备重要程度，在线监测系统配置原则为750 千伏及以上电压等级油浸式变压器、 电抗器应配置油中溶解气体在线监测装置； ± 400 千伏及以上电压等级换流变压器、 500 千伏油浸式变压器应配置油中溶解气体在线监测装置； 500 千伏（ 330 千伏） 电抗器、 330 千伏、 220 千伏油浸式变压器宜配置油中溶解气体在线监测装置； 对于 110 千伏（ 66 千伏） 电压等级油浸式变压器（电抗器） 存在以下情况之一的宜配置油中溶解气体在线监测装置：① 存在潜伏性绝缘缺陷；② 存在严重家族性绝缘缺陷；③ 运行时间超过 15 年；④ 运行位置特别重要。根据此配置原则的规定作出某电业局变压器加装油色谱在线监测系统可行性报告。
1.2 工程现状 目前某电业局所辖的220kV老满城变电站1#、3#主变、米泉变电站1#、2#主变、三宫变电站1#、2#、3#主变、头屯河变电站1#、2#主变、八户梁变电站1#、2#主变、龙岗变1#、2#主变、钢东变电站1#、2#、3#、4#主变；110kV北京变1#、2#主变、旭日变2#主变需要加装变压器油色谱在线监测系统总计19台。 1.3 项目预期目标、依据及经济技术原则
1.3.1项目预期目标 大型变压器是整个发供电系统重要核心的设备，其安全运行至关重要，由于大型变压器设计、制造、材料质量和运行等诸多方面的原因，设备的恶性故障时有发生，严重影响了电网的安全稳定运行。变压器油色谱在线监测系统，通过对绝缘油中溶解气体的测量和分析，实现了对大型变压器部运行状态的在线监控，能够及时发现和诊断其部故障，随时掌握设备的运行状况，弥补了试验室色谱分析的不足，为保证变压器的安全经济运行和状态检修提供了技术支持，是保证变压器及电网系统安全经济运行的重要手段，可以给电力行业带来巨大的经济效益和社会效益。 本期对我局所辖的部分变电站加装19台变压器在线监测系统完成后城区电网运行状况将得到明显改善，有利于促进经济协调发展，为社会经济水平的发展提供保障。 1.3.2依据及经济技术原则 1) 国家电网公司《变电设备在线监测系统技术导则》 2) 国家电网科〔2009〕1535号《智能变电站技术导则》Q/GDW 383-2009。 3) 国家电网科[2010]112号《变电站智能化改造技术规》Q/GDWZ414-2010 。 4) 国家电网基建〔2011〕539号《智能变电站优化集成设计建设指导意见》。 5) 其它相关的规程、规及反措要求。 1.4 可研围和规模 1.4.1 可研的容和围 本期对我局所辖的220kV老满城变电站1#、3#主变、米泉变电站1#、2#主变、三宫变电站1#、2#、3#主变、头屯河变电站1#、2#主变、八户梁变电站1#、2#主变、龙岗变1#、2#主变、钢东变电站1#、2#、3#、4#主变；110kV北京变1#、2#主变、旭日变2#主变加装变压器油色谱在线监测系统总计19台。加装了变压器油色谱在线监测装置后可对各站的变压器进行状态实施在线监控，通过分析油中特征气体浓度，随时可掌握设备的运行状态，及时发现和诊断其部故障，为实时掌握变压器的运行状态提供了重要数据，从而提高设备的管理水平。 1.5 主要技术经济指标
本工程静态总投资： 万元。 二、 项目的背景及意义 大型变压器作为电力生产和输送的主要设备，是整个发电系统的核心设备之一，其安全性能至关重要。由于诸多方面的原因，设备的恶性故障时有发生，一旦出现严重故障，必须停电检修，严重影响了电网的安全稳定运行，必将造成重大经济损失。因此，为确保大型变压器的安全运行，变大型变压器的定期检修为状态维护，是今后变压器维护方式的发展方向。 变压器油色谱在线监测装置可对大型变压器进行状态实施在线监控，通过分析油中特征气体浓度，随时可掌握设备的运行状态，及时发现和诊断其部故障，弥补了实验室色谱分析方法不能及时迅速监测的缺憾，为实时掌握变压器的运行状态提供了重要数据，从而提高设备的管理水平，因此是保证变压器及电网系统安全经济运行的重要手段。 该成果推广后，能够大幅度提高大型变压器的状态监测水平，及时发现潜伏的部故障。以一台三相220KV、180MVA变压器为例，如发生故障，维修费用为数十万元，以每度电0.4元计算， 停电一天直接损失可达百万元（24小时×120×103千瓦×0.4）。变压器及系统安全运行，关系到电力企业经济效益和工农业及人民生活用电的可靠性，对工农业生产及居民生活用电造成的间接损失更大。 由于油中溶解气体在线监测的重要意义，国外都对此做过大量的研究开发工作。早期的技术一般是检测单组分氢气和测可燃气总量。使用气敏元件做传感器，该装置只能起报警作用，不能明确故障状况，作为故障的初期警报，不是真正意义上色谱在线。随着色谱分析技术和油气分离技术的发展，出现了可测量4-7种组分含量的色谱在线分析技术，油气分离采用薄膜渗透法，然后通过色谱柱分离，热导或氢焰检测器分析。该技术存在分析周期长，分析结果误差大等缺陷。 随着电力经济的快速发展，国外对电力设备的安全运行给予了极大重视，对在线监测提出了更高的要求。当前该技术的发展趋势和方向是： ①能检测国标中规定的变压器油中全部七种组分，数据与试验室分析结果基本一致； ②具有智能专家诊断功能，能对各种数据进行分析和判断，监测变压器部运行状态及故障发展趋势； ③分析周期短，能在几小时检测一次； ④具有远程传输数据和校准功能； ⑤性能稳定可靠。 当前国对本技术的研究的主要有大学、上海交通大学，采用催化燃烧传感器，可以检测六种组分（不能检测二氧化碳），目前主要是以科研成果形式为主，没有形成成熟产品。美国的GE公司开发的光谱在线监测系统性能较为先进，分析速度快，只需要几分钟，耗油少，数据准确度高，唯一的缺点是灵敏度不够高，最低检测限1μL/L，有效检测限5μL/L。 三、变压器油色谱分析原理 变压器油在变压器主要起绝缘作用因此又称绝缘油。绝缘油是由许多不同分子量的碳氢化合物分子组成的混合物，分子中含有CH3、CH2、和CH化学基团，并由C—C键结合在一起。在正常情况下，充油电气设备的油/纸绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种低分子烃类及二氧化碳、一氧化碳等。若存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。当产气速度慢，产气量小时，气体大部分溶于油中。随着故障的发展，产气量大于溶解量时，便有一部分气体以自由气体的形态释放出来。 乙烯是在高于甲烷和乙烷的温度（大约为500ºC）下生成的（虽然在较低的温度时也有少量生成）。乙炔一般在800ºC～1200ºC的温度下生成，而且当温度降低时，反应迅速被抑制，作为重新化合的稳定产物而积累。因此，大量乙炔是在电弧的弧道中产生的。当然在较低的温度下（低于800ºC）也会有少量乙炔生成。 分解出的气体形成气泡，在油里经对流、扩散，不断的溶解在油中。这些故障气体的组成和含量与故障的类型极其严重程度有密切关系。因此，分析溶解于油中的气体，就能尽早的发现设备部存在的潜伏性故障，并可随时监视故障的发展状况。
不同故障类型产生的气体 故障类型 主要气体成分 次要气体成分 油过热 CH4、C2H2 H2、C2H6 油和纸过热 CH4、C2H2、CO、CO2 H2、C2H6 油纸绝缘中局部放电 H2、CH4、CO C2H2、C2H6、CO2 油中火花放电 H2 、C2H2
油中电弧 H2、C2H2 CH4、C2H4、C2H6 油和纸中电弧 H2、C2H2、CO、CO2 CH4、C2H4、C2H6 注：进水受潮或油中气泡可能使氢含量升高 三、系统的组成结构和工作流程 “220kV变压器色谱在线监测系统”由安装在变压器旁边的主机和安装在用户试验室计算机上的监控工作站组成。
1、主机包括以下模块 ①气源模块：为色谱分析系统提供净化空气； ②色谱分析模块：由气路控制、油气分离、色谱柱、检测器组成，相当于一台微型色谱仪； ③电路控制模块：由主控板、电源、工控计算机组成整个控制模块； ④无线通讯模块：传输数据，接收指令； ⑤恒温控制系统：有小型工业空调、PTC加热器组成，调节主机环境温度，可使一年四季保证恒定温度； ⑥油路模块：由油箱、电磁阀、传感器组成，控制油路系统。
2、监控工作站组成 ①无线通讯接收模块；②工作站监测软件；③专家故障诊断系统。 系统的工作流程如下： 用户设定的工作时间到后，系统打开进油管路，变压器本体油依靠自身油压经取样口进入油气分离装置，溶解气体被分离出 来，残油排入油箱，溶解气体跟随载气经过色谱柱分离，进 入检测器，各组分的浓度被检测器转变为电信号，经过模数转换，送入工控计算机采集成谱图，经过谱图分析和峰处理，得到各组分的浓度数据，通过无线远程通讯系统，将数据传输到带有无线接收系统的色谱在线监测工作站上，工作站软件可对色谱数据进行分析，自动生成浓度变化趋势图，并通过专家智能诊断系统进行故障诊断。 监控人员通过色谱在线工作站可以对在线主机进行报警值、检测周期等参数的调整，并监控主机的工作状态。 多个色谱在线监测系统的数据，通过无线通讯系统可以发送到一台或多台计算机上，同时一台计算机可以监控所有色谱在线系统。
四、本项目的关键技术和工作原理 1、油气分离和自动进样实现的原理 变压器油、气分离技术是色谱在线关键技术。由于色谱分析不能直接分析油中溶解气体，需把油中溶解气体从油中脱出后才能进行色谱分析。目前国外色谱在线大多采用薄膜渗透法进行脱气，即尽管方式较为简单，但由于油不流动死体积大、渗透周期较长（多达几十小时），时间滞后，不能有效快速地反映设备故
变压器油色谱在线监测系统的应用分析
变压器油色谱在线监测系统的应用分析变压器油色谱在线监测系统是一种用于监测变压器油中化学成分变化的技术。
它通过分析变压器油中的气体和溶质，可以及时检测到变压器内部故障或异常情况，提前采取维修或更换的措施，从而保证变压器的正常运行。
下面将对变压器油色谱在线监测系统的应用进行分析。
首先，变压器油色谱在线监测系统可以实现实时监测。
传统的变压器油检测方法通常需要将油样送至实验室进行分析，时间周期较长，无法及时获得检测结果。
而变压器油色谱在线监测系统可以直接在变压器设备内部进行监测，实时获取数据，并通过报警系统提醒运维人员。
这样可以及时掌握变压器工作情况，减少故障的发生。
其次，变压器油色谱在线监测系统可以实现多种故障的检测。
变压器内部可能存在多种故障，如放电、过热、短路等。
这些故障会导致油中的气体和溶质成分发生变化，通过变压器油色谱在线监测系统的分析，可以判断出故障类型和严重程度。
同时，系统还可以对油样中的微量故障进行检测，提前发现潜在的问题，避免严重故障的发生。
另外，变压器油色谱在线监测系统具有较高的准确性和可靠性。
该系统使用先进的色谱分析技术，可以对油样中的不同成分进行定量和定性分析，准确判断其含量。
同时，系统采用高灵敏度的传感器，可以检测到很低浓度的气体和溶质，提高了故障的检测率。
此外，系统还可以对油样进行连续监测，实时跟踪变压器油的变化情况，帮助判断问题的严重程度。
此外，变压器油色谱在线监测系统具有自动化和智能化的特点。
系统通过传感器实时采集数据，并通过数据处理和分析算法进行判断和预测。
系统还可以与变压器智能监控系统进行联动，实现故障的自动诊断和报警。
这大大降低了运维人员的工作负担，提高了监测的效率和准确性。
最后，变压器油色谱在线监测系统的应用有助于延长变压器的使用寿命。
通过及时检测变压器油中的化学成分变化，可以避免油中污染物的积累和变压器内部故障的进一步发展，延长变压器的寿命。
同时，系统还可以提供变压器的工作状态和油质情况的统计数据，供运维人员参考和分析，优化变压器的使用和维护方案。
电力变压器油色谱在线监测技术综述
电力变压器油色谱在线监测技术综述摘要：基于油中溶解气体的色谱分析是监测变压器内部故障的重要方法。
随着目前国家电网的迅猛发展，此项技术也在不断改进，色谱分析的在线监测方法的研究也越来越受到关注。
变压器在线监测己经越来越为人们所重视，在线监测的准确率将逐渐提高，并将完全取代定期巡检。
这不仅能在经济上减少变压器定期检修及事故维修的费用，而且能够保证电网安全运行的可靠性。
实行变压器在线监测是变压器检测的必然趋势，也将进一步推动变电站自动化程度的提高。
关键词：城是轨道交通台；客流运输；组织方案优化引言电力系统的安全运行，必要条件是设备的运行安全，在众多运行环节中，关键环节的关键设备就是变压器。
在长期运行的情况下，电力设备，比如变压器出现运行事故也是情有可原。
但设备故障运行，对其本身损害并不大，更大的损失是间接损失。
对于整个电网运行,电力变压器应属于所有电力设备的上游环节，若其发生重要事故，造成的后果会非常严重。
所以，对于电网中电力变压器在线监测技术的研究具有非常重要的工程实际意义。
1.变压器油中气体在线监测技术概述1、变压器油中气体在线监测原理在线变压器油分析技术的基本原理和常规油中气体的检测方法原理本质是相同的，采用在线自动油气分离单元实现自动脱气是这两种方法的关键区别所在。
在线变压器油分析技术是气体自动进入相关相，并在相对应的电气开关控制下，通过特制的色谱柱进行分离，使用特定检测器对分离出气体进行检测，气体电信号的采集与处理分析通过数据采集装置实现,以确定油中溶解气体的含量以及是否处在正常的范围。
2、变压器在线监测油气分离基本要求油中取气体是变压器溶解气体监测的重要节点。
此过程的误差因素主要来自于脱气过程。
六种被溶解与油中的主要气体的在线的自动的分离要求分离装置的要求就会很高，它是实现变压器在线监测的重要条件，变压器中的绝缘油也会因此过程被污染，平衡时间也会相对变短。
在变压器运行过程中，常出现--些紧急情况，需要迅速的对气体进行分离监测，一般少于24小时，对于特殊的情况，如较强烈的内部故障，需要达到2小时。
TAM-Ⅵ变压器油色谱在线监测系统
产生的安全和经济效益是巨大的。
TAM-Ⅵ变压器油色谱在线监测系统
TAM-Ⅵ变压器油色谱在线监测系统是在传统色 谱分析技术基础上结合国际色谱分析技术最新 成果研究开发的新一代变压器油色谱在线监测 产品。技术上已相对成熟，可同时检测H2、CO、 CH4、C2H6、C2H4、C2H2六种变压器油中溶解故障 特征气体。通过对故障特性气体的分析诊断， 能及时捕捉到变压器油运行状态信息，科学指 导设备运行检修。
公司背景
本公司从事通信传输以及在线监测监控设 备研究开发，通信、石油化工、电力等领 域得到广泛应用， 已成为设备实时运行状 态评估、 设备状态维修的有力保证。
加拿大BRAVTECH公司一贯秉承“技术是 企业发展的基础， 质量是企业生存的基石” 的宗旨，为国内外用户提供周到诚信的服 务。
2004年加拿大BRAVTECH公司正式授 权南京格安有限公司为中国区总代理, 负责中国地区的TAM-Ⅵ变压器油色谱 在线监测系统的全部技术支持、销售 以及维修事宜。
*系统数据通讯支持TCP/IP网络协议，可实现远程检 测诊断和数据远程浏览访问；
*系统检测前端小（仅Φ140×170），安装不改变变 压器结构，便于维护；
*全汉化软件系统，界面友好、操作方便。
TAM-Ⅵ系统技术参数
*检测周期：不小于六小时，以上可由用户设定 *数据储存：不小于10年 *工作环境温度：-40—+80℃ *工作相对湿度：5—95%无冷凝 *数据通讯距离：1000M以上 *工作电源：AC220V，50L 2μL/L
5-2000μL/L 2-1500μL/L 2-1500μL/L
5 μL/L ±10%或两者取其大 2 μL/L ±10%或两者取其大 2 μL/L ±10%或两者取其大

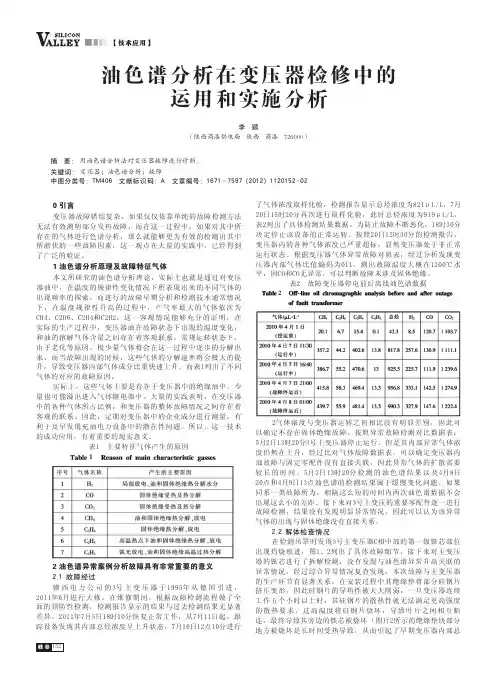

油色谱在变压器检修中的运用和实施
油色谱分析在变压器检修中的运用和实施分析李 颖（陕西商洛供电局 陕西 商洛 726000）摘 要： 用油色谱分析法对变压器故障进行诊断。
关键词： 变压器；油色谱分析；故障中图分类号：TM406 文献标识码：A 文章编号：1671－7597（2012）1120152-02了气体浓度取样化验，检测报告显示总烃浓度为821μL/L，7月0 引言20日15时20分再次进行取样化验，此时总烃浓度为919μL/L，变压器故障错综复杂，如果仅仅依靠单纯的故障检测方法表2列出了具体检测结果数据。
为防止故障不断恶化，18时30分无法有效测明部分发热故障，而在这一过程中，如果对其中所决定停止该设备的正常运转。
按照20日12时30分的检测报告，存在的气体进行色谱分析，那么就能够更为有效的检测出其中变压器内的各种气体浓度已严重超标，显然变压器处于非正常所潜伏的一些故障因素，这一观点在大量的实践中，已经得到运行状态。
根据变压器气体异常故障对照表，经过分析发现变了广泛的验证。
压器内部气体比值编码为011，测出故障温度大概在1200℃水1 油色谱分析原理及故障特征气体平，因CO和CO无异常，可以判断故障未涉及固体绝缘。
本文所研究的油色谱分析理论，实际上也就是通过对变压表2 故障变压器停电前后离线油色谱数据器油中，在温度的规律性变化情况下所表现出来的不同气体的出现频率的探索，而进行的故障早期分析和检测技术通常情况下，在温度规律性升高的过程中，产气率最大的气体依次为 CH4、C2H6、C2H4和C2H2，这一客观情况能够充分的证明，在实际的生产过程中，变压器油在故障状态下出现的温度变化，和油的溶解气体含量之间存在着客观联系。
常规运转状态下，由于老化等原因，极少量气体将会在这一过程中逐步的分解出来，而当故障出现的时候，这些气体的分解速率将会极大的提升，导致变压器内部气体成分比重快速上升。
而表1列出了不同气体的对应的故障原因。
实际上，这些气体主要是存在于变压器中的绝缘油中，少量也可能溢出进入气体继电器中。

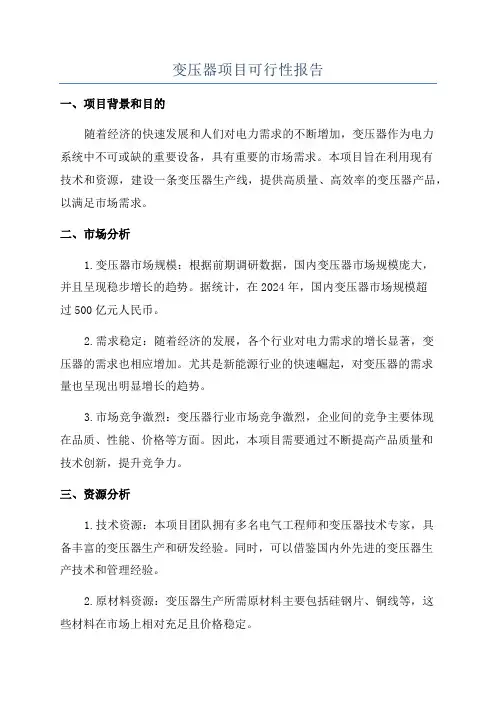

变压器项目可行性报告
