未知软包锂电池经典全套分析案例
未知软包锂电池测试分析报告
测试对象： 未知2只软包电池，进行外观尺寸、电化学性能、电池设计、材料成分等综合测试。
充电截止电压4.2V ，放电截止电压2.75,分容、低温、安全以1C 电流测试，循环以3C 电流测试。
一、 外观尺寸
1#电池长118mm ，宽40mm ，厚10mm ，内阻1.7m Ω，电压3.812V 。
二、 分容性能
1#电池1C 放电容量5178.6mAh ，充电恒流比91.41%，放电中值电压3.7906V ，2#放电容量5215.0 mAh ，充电恒流比91.87%，放电中值电压3.7868V 。
电池重量
V o l t a g e /V
Discharge capacity/mAh
118.39g ，能量密度166.80wh/kg 。
电池电压平台较高
三、 倍率性能
2#电池0.5C 放电5243.6mAh ，1C 放电5220.8 mAh ，3C 放电5220.9 mAh ，5C 放电5222.4 mAh 。
充电恒流比1C 95.57%，3C 88.56%，5C 84.05%。
5C 放电后未鼓包，5C/1C 容量保持率99.60%，电池有良好的倍率放电性能
四、 低温性能
软包电池2#低温-20℃ 1C 放电容量4904.4mAh ，放电中值电压3.4378V ， 相比常温容量保持率93.66%，电池有优异的低温放电性能。
V o l t a g e /V
Capacity/mAh
V o l t a g e /V
Discharge capacity/mAh
软包电池2#低温-20℃ 1C 充电容量4443.6mAh ， 相比常温容量保持率84.99%，充电恒流比4.87%。
低温充电性能一般。
五、 循环性能
软包1#电池3C 循环125次容量保持率98.14%，充电恒流比86.65%，该电池有良好的循环性能。
六、 安全性能
V o l t a g e /V
Charge capacity/mAh
Cycle numbers
D i s c h a r g e c a p a c i t y /m A h
C o n s t a n t c u r r e n t r a t i o
对循环完的1#电池以1C电流充满电，再做针刺测试。
结果显示电池起火，冒浓烟，最高温度396℃。
七、拆解分析
对2#电池进行拆解分析，极片尺寸信息见下表。
电池由49片正极和50片负极折叠而成，正极厚78μm，面密度0.80，负极厚74μm，面密度0.63。
铝箔厚20μm，铜箔厚12μm，隔膜20μm。
该电池采用
低面密度、加厚铜箔铝箔设计，因而有良好的倍率性能和循环性能。
八、材料成分分析
正极片3000倍负极片1000倍从SEM图片可看出，正极活性物质材料一次颗粒在1μm左右，颗粒之间团聚成球形，表面包覆有SP颗粒。
负极活性物质被SEI膜和锂的氧化物包覆，呈片状，可以排除中间相碳微球。
根据EDS结果，正极片面扫显示只有C/Co/O三种元素，可以确定为LiCoO2材料。
最终结论：两只软包电池有良好的一致性，能量密度较高达166.80wh/kg，电池有优异的低温放电性能和倍率性能，循环性能良好。
经鉴定，电池为钴酸锂电池。
软包锂电池基础知识
软包锂电池基础知识
软包锂电池是一种使用铝塑膜包装的液态锂离子电池，它采用铝塑膜代替了传统的钢壳或铝壳。
在结构上，软包锂电池包含正负极、隔膜、电解液及外壳等部件。
正极是锂电池的重要组成部分，包括正极材料和集流体，其中集流体常采用铝金属，活性材料覆盖在集流体两侧。
负极材料对电池性能也有重要影响，由铜集流体和负极材料组成，常见材料有石墨、二氧化硅等。
隔膜是一种不导电的聚合物材质薄膜，在电池正极与负极之间防止电极接触短路，同时可以实现电解液中的自由锂离子通过。
软包锂电池具有一些优势。
首先，它的安全性能好，因为其不会像钢壳铝壳电芯那样发生爆炸。
其次，软包电池的重量较轻，较同等容量的钢壳锂电轻40%，较铝壳电池轻20%。
此外，软包电池的容量较大，较同等规格尺寸的钢壳电池容量高10～15%，较铝壳电池高5～10%。
而且，软包电池的内阻较小，国产软包电池芯的内阻最小可做到35mΩ以下，极大地降低了电池的自耗电。
最后，软包电池的设计灵活，可根据客户的需求定制形状和开发新的电芯型号。
软包锂电池的工作电压范围是～，标称电压为。
其标准放电持续电流为，工作温度范围为充电：0～45℃，放电：-20～60℃。
产品尺寸为MAX 3552mm，成品内阻≤150mΩ，过放保护电压为±，过流值为2～4A。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询相关技术人员。
卷绕式方形软包锂离子电池变形分析与对策研究
右。 卷绕 后 电芯层 与层之 间间隙较小 ， 方 形卷 针更 小 。 果将 菱 形卷 针近 似 如 看作椭 圆形 ， 计算 ， 用一般菱 形卷 经 使
图３ 圆形卷针示 意图 表１ 菱形卷 针卷芯 计算表
新材料产业 Ｎ １ ０ １囊 Ｏ。 ２ １ 圜 ２
（ 圆形卷针与菱形卷针 卷绕效果对比 ３ ）
表３ 卷绕裸 电芯厚度数据
选 择 最 易 变 形 的 电 芯 型 号
１４６进 行 实 验 ， １４０ 分别 用普 通 的菱 形
卷 针 （ ） 新 设 计 的 圆形 卷 针 （ Ａ组 和 Ｃ
组） 行卷 绕 ， 进 其它 生 产条件 相 同 ， 分 别测量 裸 电芯及 分容 后厚 度数据 ， 并
将菱形卷针的长轴和短轴的长度 比 例设计为 ｌ ， ： 形成圆形卷针（ １ 见图３。 ） 用
此卷针进行 １４６ 型号 电芯实验 ， １４０ 效果
１ 电池材料选 择 ．
在 电池 材料 的选 择 上 ， 果 能恰 如
当使 用钴酸 锂 、 元材料 、 三 锰酸 锂进行
显著 ， 完全解决了电芯变形问题。

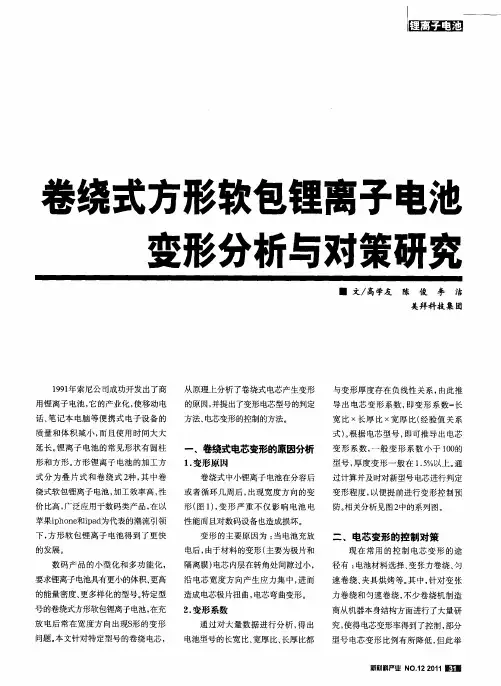

卷绕式方形软包锂离子电池 变形分析与对策研究
一 文／ 高学友 陈 俊 李 洁
美拜科技 集团
１ ９ 年索 尼公司成功 开发 出了商 ９１
从原 理上分析 了卷绕式 电芯 产生变形 的原 因， 并提 出了变形 电芯型号 的判定
与 变形厚 度存 在 负线性 关 系， 由此推
导 出 电芯 变 形 系数 ， 即变 形 系 数＝ 长 宽 比 ×长 厚 比 ×宽厚 比（ 经验 值 关系 式 ） 根据 电芯 型号 ， 。 即可推导 出 电芯
变 形 的主要原 因为 ： 电池 充放 当
培训资料(软包)
1.配料工序操作方法 及注意事项
• a、原材料了解及诠释 • b、正负极配料工段作业流程 • c、正负极配料操作与注意事项
a、原材料了解及诠释
•正
极
• 目前正极配料主要由4（配方）种原材料组成：
• 1、正极活性物质：钴酸锂（LiCoO2），磷酸铁锂（LiFePO4）
• 锰酸锂（LiMn2O4），三元（镍钴锰）
Байду номын сангаас
调节粘度-正极
• 调节粘度：改善涂布稳定性及加工性能 • 一、操作步骤 • 1、搅拌完成后，取一烧杯（100ml）浆料，放在粘度测试机上测出粘度，如测出粘度小于工艺要求
（6000-7500mPa.S），则反馈至拉长，适当添加NMP 溶液（调整粘度），快速（公转50，自转 1000）搅拌30分钟； • 2、如上，如测出粘度小于工艺要求，则按第1步骤继续调节粘度，直到所测粘度值在要求范围内； • 过筛：将浆料中的杂质、大颗粒异物过滤掉，改善涂布效果及制成电池后的电性能； • 1、将干净且干燥的料桶放置在配好浆料的搅拌罐旁，再用150目筛网封住料桶平面口，用勺子或器 具将浆料盛入料桶内过筛； • 2、过筛好的浆料满一桶后，擦拭料桶壁口残留浆料，用盖子或保鲜膜将料桶盖住后，可转至涂布 工序作业了； • 二、注意事项 • 1、原则上粘度调整应由大调到小（首次测出的粘度，都大于工艺要求），如发现有小于工艺的， 需反馈至相关技术人员处理； • 2、设备操作见《搅拌机操作规程》，设备搅拌温度控制 50 ± 5 ℃ ； • 3、打好的浆料应均匀，无干浆、结块、沉淀物；粘度：6000-7500mPa.S • 4、环境要求：温度（30±5）℃，湿度 ≤ 45%RH ； • 5、抽真空时，应先打开真空泵，再开抽气阀门，关闭时应先关抽气阀门，再关真空泵；每次加料 开启搅拌罐时需充氮气至真空表读数为零； • 6、如有紧急情况，立即按下红色急停按扭，操作员工必须按规定佩戴劳保用品。 • 7、过筛时，应避免其他外界的异物掉入料桶内；如过筛后的浆料在30-60min内未及时涂布使用的， 需返回搅拌罐低速（公转20，自转300）搅拌，直至涂布前10分钟左右；
锂电池新技术CTP和CTC专题分析报告
锂电池新技术CTP和CTC专题分析报告电池系统技术升级双头并进：CTP结构渐成主流，CTC蓄势待发电池包是电动车的动力来源，最小的单元是电芯。
现阶段市场中存在两种主要的结构方式MTP（ModuletoPack）和CTP（CelltoPack），而CTC（CelltoChassis）作为最新一代电池系统技术，在特斯拉、比亚迪、零跑、宁德时代等企业的助力加持下，2022年正在逐渐从开发设计走向量产。
传统电池包MTP：强度高，比能低传统电池包MTP即是电池、模组成组电池包的形式，多个电芯组成一个模组，多个模组加上BMS、配重模块等零部件则组合成电池包。
在MTP结构下，电芯被外部结构件充分的保护所以结构强度好，成组难度小。
电芯对于电池包的空间利用率仅为40%，其中电芯对模组的空间利用率为80%，模组对电池包的空间利用率为50%，模组的硬件费用约占电池总成本的15%。
早期的电池包采用传统的MTP技术，需要依次完成电芯→模组→电池包→车身的集成。
整车要想在有限的底盘空间尽可能装载电量，提高体积利用率，需要考虑每个集成步骤标准化的可行性，大众率先推行模组的标准化。
大众的第一个标准是355模组，其中355代表了电池模组的毫米长度。
随着对续航里程需求的提升，能够提高空间利用率的390、590模组被提出。
单个电池模组的体积不断增大，带动了CTP方案的出现。
在德国汽车工业联合会制定的标准（VDA）中定义了方形电池、圆柱电池以及软包电池对应不同类型电动车的尺寸要求，车型包括HEV（混合动力）、PHEV（插电式混合动力）以及EV（纯电动车）。
这就是通常所称的VDA电芯，在此基础上开发的标准化模组称为VDA模组。
目前在欧洲车厂还是以模组设计作为核心方案，国内主流动力电池为方形电池，常见的VDA模组有355、390、590模组等。
动力电池1.0时代采用VDA标准化模组，电池包开发简单，1.0时代标准化模组结构性强，模组通用性强，售后维修方便。
大容量锂电池模组过充热失控分析
NEW ENERGY AUTOMOBILE | 新能源汽车1 引言传统锂离子电池（Lithium-ion Batteries,LIBs)含有大量可燃有机液态电解液，存在易泄露、易腐蚀和可靠性低的问题[1]。
当电池系统受到机械冲击、过充、高温等情况都会引起电池内部的短路，造成电池内部的热失控，进一步造成温度和压力升高，最终引发严重的燃烧或爆炸事故，这大大降低锂电池的安全性能[2]。
动力电池常见的安全问题是过充热失控。
依据标准GB 38031-2020《电动汽车用锂离子动力蓄电池安全要求》里的定义，热失控指的是电池单体放热连锁反应引起的电池自温升速率急剧变化的过热、起火、爆炸现象[3]。
国内外的研究团队针对动力电池的过充热失控做了大量的研究试验。
刘磊等人试验了软包三元锂电池在不同充电倍率情况下的过充电安全特性。
试验结果表明，充电倍率越大，电池热失控越快，热失控时的最高温度越高，危险性越高[4]。
刘仕强等人在绝热环境下测试锂电池过充时表征参数的变化。
试验发现，随着过充电量超出额定容量时，温升速率和电压的变化趋势成线性升高[5]。
Leising等人对棱柱形 LCO锂电池进行过充测试，以阐明过充反应的机理[6]。
Belov等人研究了锂电池的过充电行为，提出电池过充电时负极隔膜表面来自正极的细微枝晶颗粒会造成微短路，加速电池内部的副反应，造成电池热失控[7]。
现有的试验研究大多针对于电芯层级试验，但在电池包中，只依靠大量的单体电池串并联组成的结构，其安全性能比较低，同时对热管理系统要求较高。
利用模组结构，对串并联的电芯合理布置，可以降低热失控时热扩散的发生速率，提高电池管理系统的热管理安全性。
本文以大容量锂电池模组作为研究对象，对其滥用条件下发生过充热失控的表征行为进行研究，分析试验过程中模组电压、电流、温度等参数随时间的变化趋势，对电池热失控进行预警。
2 锂电池过充热失控失效机理如图1所示，锂电池通常由正负极集流体、正负极活性材料、隔膜以及有机液态电解液组成[8]。
软包动力电池参数
软包动力电池参数
软包动力电池的能量密度一般在150-250 Wh/kg之间，相较于传统的
钴酸锂电池，软包电池的能量密度更高。
这意味着相同体积的电池，软包
动力电池可以储存更多的电能，提供更长的续航里程。
软包电池的高能量
密度也使得电动汽车的整体重量更轻，提升了车辆的加速性能和能耗效率。
软包动力电池的循环寿命是指电池在特定的循环次数后，能够保持一
定的容量。
一般来说，软包动力电池的循环寿命可以达到1500-2000次以上。
循环寿命的改善是提高电池服务寿命和降低电池成本的关键。
软包电
池通过优化电池材料、电解液和电极设计，降低电池的内阻和容量衰减速率，从而提升循环寿命。
软包动力电池作为当前电动汽车的主流电池技术，其参数的不断提升
将进一步推动电动汽车的发展。
随着电池工艺和材料的不断改进，软包电
池的能量密度、功率密度、循环寿命和安全性将进一步提高，从而满足用
户对电动汽车更高航程、更快速度、更长使用寿命和更高安全性的需求。
同时，降低软包电池的制造成本也是当前电池技术研发的重要方向之一，
以更好地推广和普及电动汽车。
锂离子电池三种封装形式的优缺点和对比分析
锂离子电池三种封装形式的优缺点和对比分析锂离子电池是一种二次电池(充电电池)，它主要依靠锂离子在正极和负极之间移动来工作。
锂离子电池封装形式主要有圆柱形、方形和软包三种关键类型，不同的封装结构代表不同的特点，它们都有优缺点。
1.圆柱形锂离子电池圆柱形锂电池分为磷酸铁锂电池、氧化钴锂电池、磷酸锂电池、钴锰电池和三维材料。
目前，Li-Fe-P电池的主要性能是体积大、输出电压高、电池充电周期好、输出电压稳定、充放电电流大、光催化性能稳定、操作温度高、环保。
广泛应用于太阳能灯、草坪灯、电源储存、气动工具、玩具模型等。
典型的圆柱充电电池由盖、阀、ptc组件、开放电流、密封圈、正相、负相、保护膜和外壳组成。
1991年，日本索尼发明了第一种圆柱形锂离子电池。
由于18650圆柱形锂电池历史悠久，市场覆盖率很高。
圆柱形锂电池有许多规格，如14650、17490、18650、21700、26650等。
圆柱形锂离子电池在日本和日本很流行。
2.方形锂离子电池方形锂电池一般是指铝壳或钢壳方形电池，国内方形锂电池的覆盖率很高。
近年来，随着汽车动力锂电池的普及，里程与电池功率的差异越来越明显。
大多数中国动力锂电池制造商选择充电高能量铝壳方形电池，因为方形电池结构简单，不同于壳体等部件较高的防爆阀体压力强度不锈钢板，所以整体部件轻、性能高。
方形充电电池由两种不同的加工工艺制成，即背线机和绕组。
然而，由于方形锂电池可以根据商品生产的规格进行定制，因此在销售市场上有许多类型的规格，但由于规格大，加工技术难以统一。
方形电池在通用电子设备中的应用并不是一个问题，但是对于各种串行和串行的机械设备产品，最好采用规范化生产圆柱形锂电池，从而保证了生产过程的顺利运行，更容易找到可更换的可充电电池。
3.软包锂离子电池硬包锂电池是液态锂电池上的一种聚合物套管，硬包锂电池与其他充电电池的区别取决于塑料软包材料(塑料复合包)。
塑料软包装材料一般分为三层，即外阻层(通常是由聚酯或聚酯构成的表面保护层的厚度)、渗透层(内铂)和内层(智能高阻层)。
软包锂电池的电量计算方法
软包锂电池的电量计算方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!软包锂电池的电量计算方法引言随着电动汽车、智能手机等电子产品的普及，软包锂电池作为一种轻薄、高能量密度的电池类型，得到了广泛应用。
软封装锂电池铝塑膜成形性能研究进展
软封装锂电池铝塑膜成形性能研究进展摘要：铝质复合膜是一种新兴的功能薄膜，由于其封装、耐温性、耐氧性、防潮性、穿孔性和腐蚀性等良好特性，已被广泛应用于锂离子电池的包装领域。
铝质复合膜通常由外保护膜、外粘结剂、铝箔、内粘结剂和内聚丙烯薄膜层组成，这是一种热封装材料，特别是锂电池包装材料，对聚丙烯薄膜层的性能要求很高。
当铝塑膜用于电池成型时，聚丙烯薄膜表面的摩擦系数过高，可能导致铝塑薄膜的弹坑深度达不到生产要求，热封时聚丙烯薄膜层之间的热封效应也不在现有的报告中，需要添加更多的淀粉、硅等作为聚丙烯酸酯膜层的添加剂，以降低摩擦系数，但使用此类添加剂对产品环境温度的存储和使用要求相对较高。
当温度超过一定温度时，淀粉添加剂由于其分子性质而迁移，从而增加摩擦系数，从而影响脉冲处理。
关键词：铝塑膜；成形性能；锂电池引言铝塑膜为多层复合膜，通常由表层(例如尼龙)、铝层、密封层(例如聚丙烯)和一层粘合剂。
铝表面是锂离子电池的包装，不仅能提供良好的绝缘、耐磨性和密封性，而且能从外界隔绝水和氧气，而铝层则具有极好的稳定性，包括酸、碱液、盐、有机物等。
具有。
锂离子电池具有双层电容器的高性能、耐久性能以及锂离子电池更高的能量密度等优点。
它们是混合化学动力装置。
封装中的锂离子电容器也是由铝外壳制成，带有正负电极、极、电解质、膜等。
构造。
铝质和铝质罩两层之间的热效应，极端层和铝质层之间的热膨胀与包装电子的安全性有关，可能导致锂离子电容器泄漏、鼓仓泄漏、自排放缺陷，甚至造成安全问题。
对封装中锂离子电容器的极限电阻和侧面闭锁进行了研究，发现了锂离子电容器对铝层的热效应，包括绝缘灵敏度、热封测量、热连接面显微镜检查、极差膜和铝膜热阻研究。
成品包中的锂离子电容器直接用作试验对象，正负试验结果直接反映电极和铝箔的热效应，非常适合包装细胞故障分析，避免极耳和铝外壳热处理不当引起的静电安全问题。
1铝塑膜的成形性能软包装锂电池铝塑膜作为锂离子电池芯外容器材料，在电池的性能和安全性方面发挥着至关重要的作用。
