机械制图 第 1 页；共 32 页 《机械制图》课程 试题库（中专） 第一章 制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。 2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。 3、机械制图当中的汉字应写成 长仿宋 体。 *4、图样中的尺寸以 ㎜ 为单位。 5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。 6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。 7、在标注角度尺寸时，数字应 水平 书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。 ★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。
二、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z C.GB 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（ B ） A．1：1 B． 2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．Φ C.SΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 C.1：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜ B．㎝ C.m 6、下列尺寸正确标注的图形是( C )
7、下列缩写词中表示均布的意思的是（ C ） A．SR B． EQS C.C 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B． 垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 机械制图 第 2 页；共 32 页 三、判断题
1、 国家制图标准规定，图纸大小可以随意确定 ( × ) 2、 比例是指图样与实物相应要素的线性尺寸之比。( × ) 3、 2：1是缩小比例。( × ) 4、 绘制机械图样时，尽量采用1：1的比例( √ ) 5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( √ ) 6、 丁字尺与三角板随意配合，便可画出65度的倾斜线。( × ) 7、 国家制图标准规定，可见的轮廓线用虚线绘制。( × ) 8、 国家制图标准规定，各种图线的粗细相同。( × ) 9、 制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。(√ ) 10、图样中书写汉字的字体，应为长仿宋体。( √ ) 11、画圆的中心线时，其交点可心是点画线的短画。( × ) 12、当圆的直径过小时，可以用线实线来代替线点画线。( √ ) 四、用已知半径作圆弧连接（保留作图痕迹） 1、
五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。 1、答案 机械制图
第 3 页；共 32 页 2、
《机械制图》课程 试题库 第二章 正投影作图基础 一、填空题 1、工程上常采用的投影法是 中心投影法 和 平行投影法 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影法 和 斜投影 法。 2、当直线平行于投影面时，其投影 反映实长 ，这种性质叫 实形 性，当直线垂直投影面时，其投影 为一点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 为缩短的直线 （原图的类似行） ，这种性质叫 类似 性。 3、主视图所在的投影面称为 正立投影面 ，简称 正面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。左视图所在的投影面称为 侧立投影面 简称 侧面 ，用字母 W 表示。 *4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。 5、零件有长宽高三个方向的尺寸，主视图上只能反映零件的 长 和 高 ，俯视图上只能反映零件的 长 和 宽 ，左视图上只能反映零件的 宽 和 高 。 ★6、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的 上下左右 方位，俯视图上只能反映零件的 前后左右 方位。 7、直线按其对三个投影面的相对位置关系不同，可分为 投影面的平行线 、 投影面的垂直线 、 一般位置直线 。 8、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 垂直线 。 9、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。 10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。 11、与三个投影面都倾斜的直线称为 一般位置直线 。 12、空间平面按其对三个投影面的相对位置不同，可分 投影面的平行面 、 投影面的垂直面 一般位置平面 。 机械制图 第 4 页；共 32 页 13、与一个投影面平行的平面，一定与其它两个投影面 垂直 ，这种平面称为投影面的平行面，具体可分为 正平面 、 水平面 、 侧平面 。 14、与正面平行的平面，与其它两个投影面 垂直 这样的平面称为 正平面 。它的 正 投影反映实形。
二、选择题 1、下列投影法中不属于平行投影法的是（ A ） A、中心投影法 B、正投影法 C、斜投影法 2、当一条直线平行于投影面时，在该投影面上反映（ A ） A、实形性 B、类似性 C、积聚性 3、当一条直线垂直于投影面时，在该投影面上反映（ C ） A、实形性 B、类似性 C、积聚性 4、在三视图中，主视图反映物体的（ B ） A、长和宽 B、长和高 C、宽和高 5、主视图与俯视图（ A ） A、长对正 B、高平齐 C、宽相等 6、主视图与左视图（ B ） A、长对正 B、高平齐 C、宽相等 *7、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。 A、三 B、四 C、五 *8、三视图是采用（ B ）得到的 A、中心投影法 B、正投影法 C、斜投影法 ★9、当一个面平行于一个投影面时，必（ B ）于另外两个投影面 A、平行 B、垂直 C、倾斜 ★10、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面 A、平行 B、垂直 C、倾斜
三、判断题 1、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ √ ） 2、正平面的正面投影积聚为直线。（ × ） 3、铅垂面的水平投影积聚成平行X轴的直线段。（ √ ） 4、正投影的基本特性是实形性，积聚性和类似性。（ √ ） 5、中心投影法是投射线互相平行的。（ × ） 6、水平线的水平投影反映真实长度。（ √ ） 7、水平面的水平投影积聚为直线。（ × ） 8、点的三投影面体系中的位置，可以用坐标来表示。（ √ ） 9、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ √ ） 10、当一条直线垂直于投影面时，则在该面上反映实形性。（ × ）
四、根据点的坐标作点的三面投影并回答问题 1、已知点A（10，15，20），点B（20，10，15） 略： 点A在点B 右 （左右） 点A在点B 上 （上下） 点A在点B 前 （前后） 2、已知点A（15，15，20）点B在点A左5，前10，下5，作A,B两点的投影 略： 机械制图 第 5 页；共 32 页 五、根据线面的两面投影作第三面投影，并判断其类型 1、根据AB直线的两投影作第三面的投影， 2、根据CD直线的两投影作第三面的投影，并判断其类型 并判断其类型
3、根据平面ABC的两面投影作第三面的投影， 4、根据平面ABC的两面投影作第三面的投影， 并判断其类型 并判断其类型
《机械制图》课程 试题库 第四章 立体表面交线的投影作图 一、选择题 1、已知物体的主、俯视图，正确的左视图是（ A ）。
(a) (b) (c) (d) 机械制图 第 6 页；共 32 页 2、已知圆柱截切后的主、俯视图，正确的左视图是（ D ）。
3、已知物体的主、俯视图，错误的左视图是（ A ） 4、已知立体的主、俯视图，正确的左视图是（ B ）。
★5、已知物体的主、俯视图，正确的左视图是（ A ）
二、完成立体表面点A，B的投影 1、 完成正六棱柱表面上点A，B的投影 2、 完成圆锥表面上点A、B的投影 机械制图
第 7 页；共 32 页 3、 完成圆柱表面上点A，B的投影
三、画出下列立体的第三面投影，补画截交线 1、画出圆柱的截交线 2、画出正六棱柱的截交线
3、画出圆锥的截交线 ★4、画出圆柱的截交线 ★5、画出三棱柱的截交线 机械制图
第 8 页；共 32 页 四、相贯线作图 1、画出圆柱的相贯线 ★2、画出圆柱的相贯线
《机械制图》课程 试题库 第四章 轴测图
一、选择题 1、物体上互相平行的线段，轴测投影（ A ） A、平行 B、垂直 C、无法确定 *2、正等轴测图的轴间角为（ A ） A、120 B、60 C、90 3、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ） A、3 B、2 C、1 4、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ A ）三角板绘制 A、30○ B、45○ C、90○ 5、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ） A、0.5 B、1 C、2 ★6、根据组合体的组合方式，画组合体轴测图时，常用（ D ）作图。 A、切割法 B、叠加法 C、综合法 D，切割法、叠加法和综合法
二、判断题 1、 为了简化作图，通常将正等轴测图的轴向变形系数取为1 （ √ ） 2、 正等轴测图的轴间角可以任意确定（ × ） 3、 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。（ √ ） 4、 形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。（ √ ） 5、 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。（ √） 6、 画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ √ ） 7、 正等轴测图与斜二等轴测图的轴间角完全相同。（ × ） 8、 斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（ √ ） 三、根据轴侧图，补画三视图中所缺的线条 1、 2、
（完整版）机械制图试题库加答案

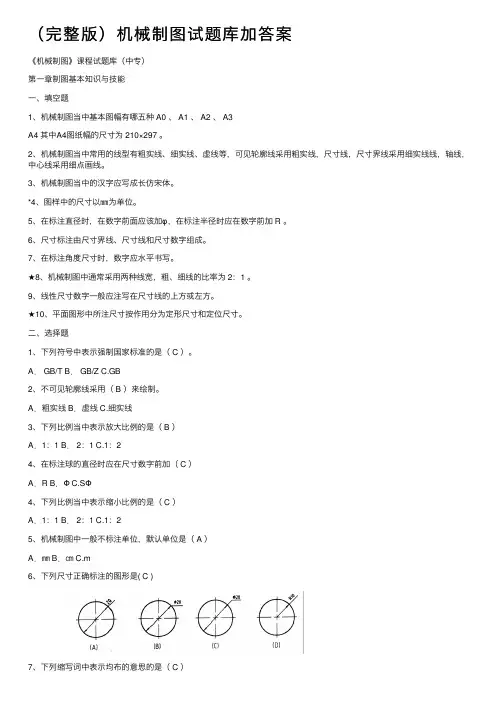

（完整版）机械制图试题库加答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。
2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺⼨以㎜为单位。
5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。
6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。
7、在标注⾓度尺⼨时，数字应⽔平书写。
★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。
9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。
★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。
⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。
( × )3、2：1是缩⼩⽐例。
( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。
《机械制图》试题(附参考答案)

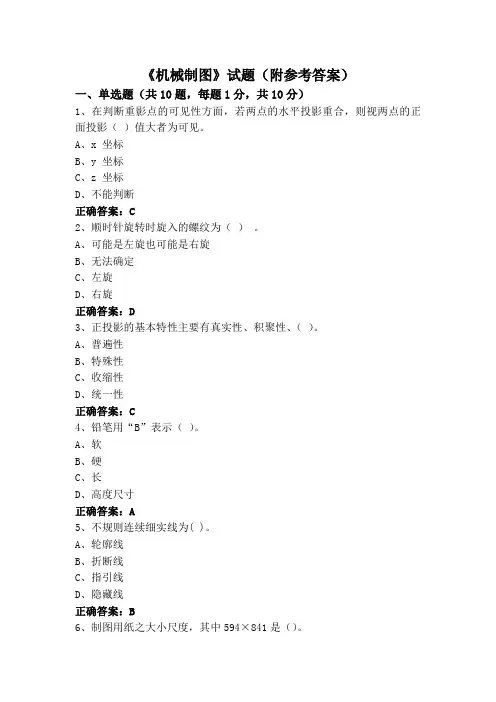

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。
(完整版)《机械制图》试题库及答案

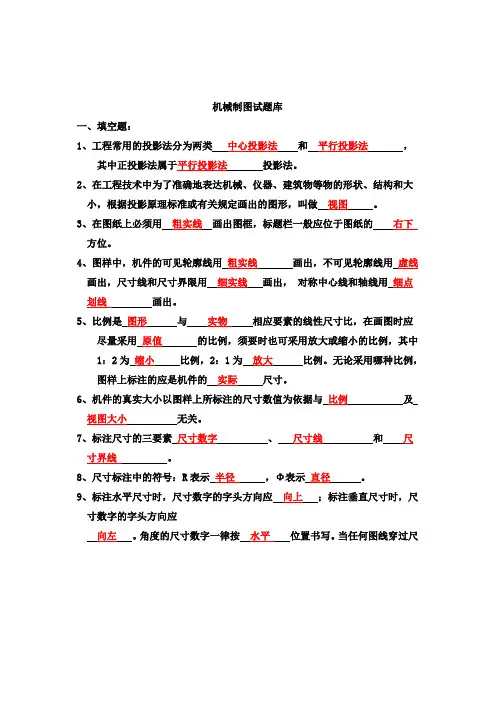

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
完整版)机械制图试题(含答案)

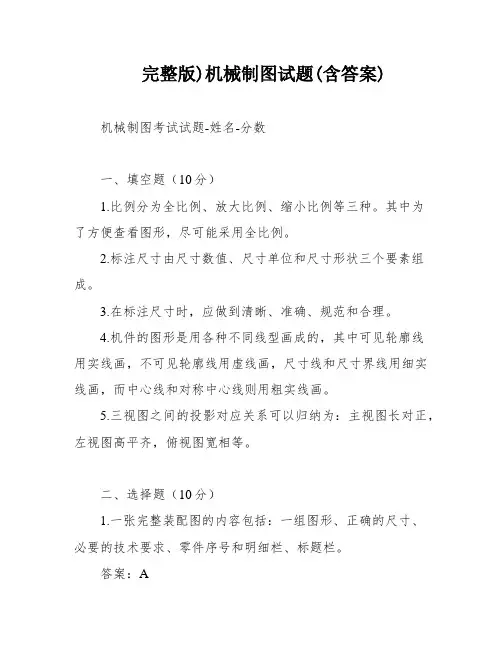

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图试题库与答案

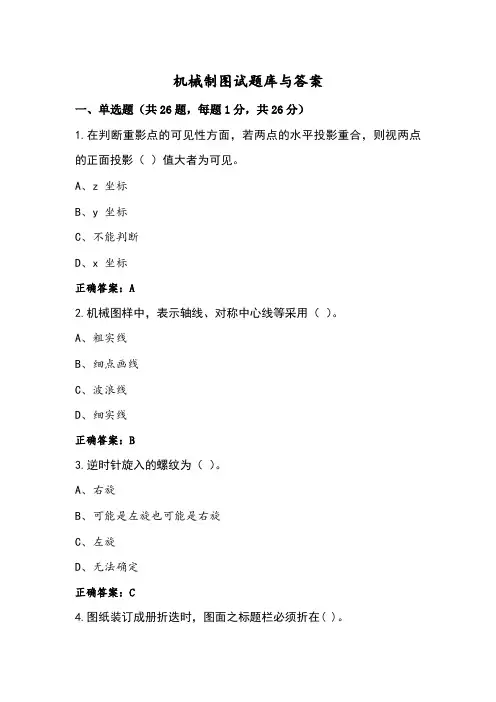

机械制图试题库与答案一、单选题（共26题，每题1分，共26分）1.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、y 坐标C、不能判断D、x 坐标正确答案：A2.机械图样中，表示轴线、对称中心线等采用（）。
A、粗实线B、细点画线C、波浪线D、细实线正确答案：B3.逆时针旋入的螺纹为（）。
A、右旋B、可能是左旋也可能是右旋C、左旋D、无法确定正确答案：C4.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、内侧B、上面C、背面D、底面正确答案：B5.对于半剖视图，视图与剖视图的分界线是（）。
A、虚线B、细实线C、粗实线D、点画线正确答案：D6.具有间隙的配合称为（）。
A、过盈配合B、间隙配合C、不明确性质D、过渡配合正确答案：B7.移出断面图的轮廓线采用（）绘制。
A、虚线B、粗实线C、点画线D、细实线正确答案：B8.轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。
A、任意位置B、垂直C、水平D、倾斜正确答案：C9.可自由配置的视图称为（）。
A、斜视图B、剖视图C、向视图D、局部视图正确答案：C10.分规的用途是( )线段和等分线段。
A、量取B、画圆C、转量长度与画圆D、等分与画圆正确答案：A11.按螺纹的用途可分为联结螺纹、和（）螺纹。
A、梯形B、传动C、运动D、普通正确答案：B12.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A13.画直线时，铅笔与纸面的倾斜角度约为( )。
A、45°B、60°C、90°D、30°正确答案：B14.锥度应注写在（）上，并于圆锥倾斜方向一致。
A、指引B、轮廓线C、轴线D、基准线正确答案：D15.细点画线不能表达以下哪种结构（）。
A、轨迹线B、分度圆C、轴线D、对称中心线正确答案：A16.使用丁字尺及一组三角板至多可将一圆分成几等分( )。
《机械制图》试题库及答案
《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。
A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。
A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。
A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。
A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。
A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。
A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。
【精选全文】机械制图试题库-(含参考答案)
.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。
4．比例是指图中图距与其物距之比。
图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。
5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。
6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。
7．图样中书写的汉字应用长仿宋体体书写。
字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。
9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。
14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开图线。
15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
机械制图试题库含答案
机械制图试题库含答案一、单选题（共26题，每题1分，共26分）1.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、底面B、内侧C、背面D、上面正确答案：D2.不规则连续细实线为( )。
A、隐藏线B、指引线C、轮廓线D、折断线正确答案：D3.如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。
A、交叉B、垂直C、相交D、平行正确答案：C4.螺纹联接是一种( )。
A、具有防松装置的为不可拆联接，否则为可拆联接B、具有自锁性能的为不可拆联接，否则可拆C、可拆联接D、不可拆联接正确答案：C5.在图样中不可用粗实线来表示的是（）。
A、尺寸线B、图框线C、可见轮廓线D、螺纹牙顶线正确答案：A6.Α0 图纸的大小为Β×L：（）A、420×297B、841×594C、841×1189D、210×297正确答案：C7.下列属空间曲线的是( )。
A、螺旋线B、双曲线C、椭圆D、拋物线正确答案：A8.内螺纹在规定画法中大径用（）绘制。
A、虚线B、细实线C、点画线D、粗实线正确答案：B9.点的正面投影和侧面投影的连线（）。
A、平行于ox 轴B、垂直于 ox 轴C、垂直于 oz 轴D、垂直于 OY 轴正确答案：C10.向视图的箭头应尽量配置到（）。
A、右视图B、后视图C、左视图D、主视图正确答案：D11.标题栏中不一定填写零件的（）A、比例B、重量C、名称D、材料正确答案：B12.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、极限尺寸B、实际尺寸C、基本尺寸D、尺寸偏差正确答案：D13.用于薄壁零件联接的螺纹，宜采用( ).A、三角形粗牙螺纹B、三角形细牙螺纹C、矩形D、梯形螺纹正确答案：B14.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、剖视图B、斜视图C、向视图D、局部视图正确答案：D15.当轴的公差带完全在孔的公差带之上时，属于（）配合。
机械制图试题库+答案
机械制图试题库+答案一、单选题（共26题，每题1分，共26分）1.用剖切面完全地剖开机件后所得的视图，称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：B2.不可见轮廓线采用（）来绘制。
A、细实线B、粗实线C、细虚线D、粗虚线正确答案：C3.机械图样中，表示可见轮廓线采用( )。
A、细实线B、细点画线C、波浪线D、粗实线正确答案：D4.同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。
A、螺距B、螺旋线C、线数D、导程正确答案：D5.锯齿形螺纹常用于（）。
A、连接管道B、锯销C、连接零件D、单方向传递动力正确答案：D6.Α4 图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：B7.截平面与立体表面的交线称为（）A、截交线B、截平面C、截切体D、截断面正确答案：A8.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、点划线D、细实线正确答案：D9.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、粗实线B、虚线C、波浪线D、点画线正确答案：C10.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、一般位置直线B、倾斜线C、垂直线D、平行线正确答案：D11.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。
A、真实性B、收缩性C、类似性D、积聚性正确答案：A12.对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A13.铅笔用“H ”表示（）。
A、硬B、软C、长正确答案：A14.侧面投影积聚成一条直线的平面是（）。
A、侧垂面B、侧平面C、正垂面D、铅垂面正确答案：A15.按螺纹的用途可分为联结螺纹、和（）螺纹。
