2020-2021中考物理与电路类问题有关的压轴题附答案解析
一、初中物理电路类问题 1．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（ ）
A．4.5V B．5.5V C．3V D．2V 【答案】A 【解析】 【详解】 由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，则
127.5V---UU＝①，
239V---UU＝②，
12312V---UUU③；
解得U2＝4.5V； 故选A。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（ ）
A．L1 与 L2 并联，电流表 A1 测 L2 的电流
B．L1 与 L2 串联，电流表 A2 测干路上的电流
C．当开关 S2 断开时,通过 L1 的电流不变, A2 的示数变小
D．当开关 S2 断开时, A2 的示数不变，通过 L1 的电流变大
【答案】AC 【解析】 【分析】 【详解】 AB．由图可知，闭合开关 S1、S2，L1 与 L2 并联，电流表 A1 与 L2 在同一支路，所以的电流
表 A1 测 L2 的电流，电流表 A2测量干路电流，故A正确、B错误； CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2 所在支路断开，通过L2电流为0，通过 L1 的电流不变，干路电流表A2示数变小，故C正确、D错误。 3．如图所示电路中，三个规格完全相同的灯泡12LL、和3L。开关S闭合后，三个灯泡都发光，两电流表都有示数。下列说法正确的是（ ）
A．若只将灯泡1L与2L的位置对调，灯泡3L的亮度会发生改变
B．若只将灯泡1L与3L的位置对调，灯泡2L的亮度不会发生改变
C．若用电压表12VV、分别替换电流表12AA、，电压表1V的示数比2V的大
D．若用电压表12VV、分别替换电流表12AA、，三个灯泡的亮度会相同
【答案】BD 【解析】 【分析】 本题考查串、并联电路的特点。 【详解】 AB．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，
则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A不正确，B正确； CD．若用电压表12VV、替换电流表12AA、，则三个灯泡变成串联连接，根据串联电路的
电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V1测灯L1、L2的总电压，V2测灯L1、L2的总电压，所以每个灯泡两端的电压相等，那么12VV、测得的电压相等，故C不正确，D正确。 故选BD。
4．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．R1短路 B．R1断路 C．R2短路 D．R2断路
【答案】C 【解析】 【分析】 判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。 【详解】 A．如果R1发生了短路，电压表示数变为零，故A错误；
B．如果R1发生了断路，电流表示数变为零，故B错误；
C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增
大，电流表示数增大，故C正确； D．如果R2出现断路，电流表示数变为零，故D错误。
故选C。
5．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路 B．灯L2短路 C．电流表烧坏了 D．灯L1断路
【答案】A 【解析】 【分析】 【详解】 开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2
断路，L1 完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压
表的正负接线柱与电源两极相连，说明灯L2 断路，故选A．
6．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ） A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
【答案】B 【解析】 【分析】 【详解】 由图可知，L1、L2串联，电源电压为6 V，故开关闭合后，两个灯泡的总电压是6 V， 电压表测L2两端的电压，则L2两端的电压：24VU. 因为两灯串联，根据串联电路电压关系， 则L1两端的电压：126?V4?V2?VUUU．所以B错误，ACD正确． 故选ACD
7．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )
A．①会，②不会，③断开 B．①不会，②会，③闭合
C．①不会，②会，③断开 D．①会， ②不会，③闭合
【答案】A 【解析】 【分析】 【详解】 由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．
8．下列有关说法正确的是（ ） A．电路两端有电压，电路中一定有电流
B．影响电阻大小的因素是材料和长度
C．电动机工作时产热的多少可用Q=UIt计算 D．电功率是表示电流做功快慢的物理量
【答案】D 【解析】 【分析】 电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2QIRt．电功率的物理意义是表示电流做功快慢的物理量．
【详解】 A、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A错误；
B、导体的电阻与导体的材料、长度、横截面积有关．故B错误；
C、电动机不属于纯电阻电路，故产热多少只能用2QIRt计算．故C错误；
D、电功率是表示电流做功快慢的物理量；故D正确；
故选D． 【点睛】 此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．
9．如图所示的电路中，当开关S1，S2都闭合时，则
A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
【答案】B 【解析】 【分析】 【详解】 开关1S 和2S 都闭合时，两灯以及电压表都被短路，电流表直接和电源连接。电压表被短路，不会被烧坏；电流表与电源两端直接相连，将被烧坏；两灯都被短路，故灯1L 和2
L
都不亮，且都不会被烧坏，故选B。
10．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。则以下说法正确的是（ ） A．若将两只电阻串联使用，则允许通过电阻的最大电流为2A B．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45V C．若将两只电阻并联使用，则干路允许通过的电流最大值是3A D．若将两只电阻并联使用，电路允许的总电功率最大值是60W 【答案】BCD 【解析】 【分析】 【详解】 A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电
路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；
B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压
的最大值为 U大=IR大总=1.5A(10Ω+20Ω)=45V
故B正确； C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为
1U=11IR=2A10Ω=20V，2U=22IR=1.5A20Ω=30V
根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为
'2I=12UR=20V20Ω=1A
干路允许通过的电流最大值为 I并大=2A+1A=3A
故C正确； D．若将两只电阻并联使用，电路允许的总电功率最大值为
P大=1UI并大=20V3A=60W
故D正确。 故选BCD。
11．图中，用滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（ ）
A．C接M，B接N B．A接M，B接N，D接N C．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N 【答案】C 【解析】 【分析】
中考物理家庭电路故障的分析问题提高练习题压轴题训练附答案
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
备战中考物理家庭电路故障-经典压轴题含答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
3．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。

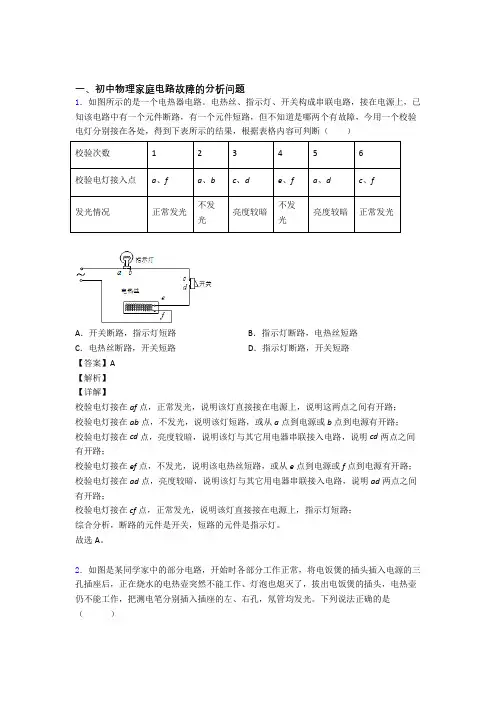

中考物理——家庭电路故障压轴题专题复习及答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
故选A。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

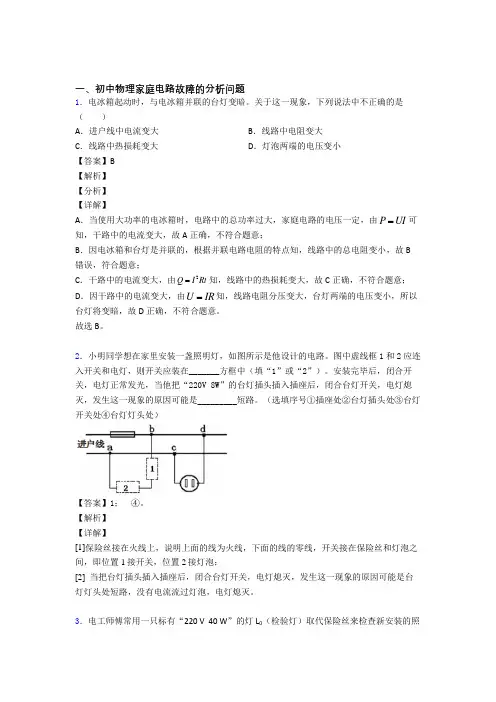

【物理】中考物理家庭电路故障的分析问题解答题压轴题提高专题练习附答案
一、初中物理家庭电路故障的分析问题1．电冰箱起动时，与电冰箱并联的台灯变暗。
关于这一现象，下列说法中不正确的是（ ）A ．进户线中电流变大B ．线路中电阻变大C ．线路中热损耗变大D ．灯泡两端的电压变小【答案】B【解析】【分析】【详解】A ．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由P UI =可知，干路中的电流变大，故A 正确，不符合题意；B ．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B 错误，符合题意；C ．干路中的电流变大，由2Q I Rt =知，线路中的热损耗变大，故C 正确，不符合题意；D ．因干路中的电流变大，由U IR =知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D 正确，不符合题意。
故选B 。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1； ④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220 V 40 W ”的灯L 0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

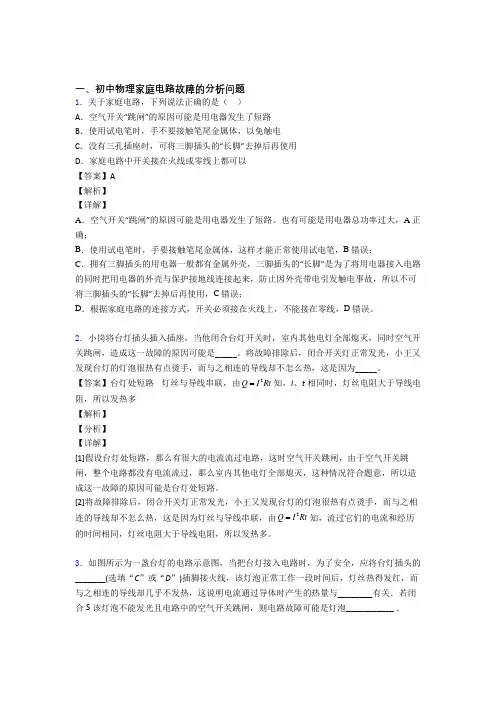

中考物理家庭电路故障的分析问题-经典压轴题及答案解析
一、初中物理家庭电路故障的分析问题 1．关于家庭电路，下列说法正确的是（ ）A ．空气开关“跳闸”的原因可能是用电器发生了短路B ．使用试电笔时，手不要接触笔尾金属体，以免触电C ．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D ．家庭电路中开关接在火线或零线上都可以 【答案】A 【解析】 【详解】A ．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A 正确；B ．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B 错误；C ．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C 错误；D ．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D 错误。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C ”或“D ”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S 该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
2020-2021备战中考物理家庭电路故障的分析问题(大题培优 易错 难题)附答案
一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。
测电笔接触右孔时，氖管照常发光。
故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大 【解析】 【分析】 【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L 1和L 2由一个开关S 单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
中考物理压轴题专题电路类问题的经典综合题含答案
C．当开关S2断开时,通过L1的电流不变, A2的示数变小
D．当开关S2断开时, A2的示数不变，通过L1的电流变大
【答案】AC
【解析】
【分析】
【详解】
AB．由图可知，闭合开关S1、S2，L1与L2并联，电流表A1与L2在同一支路，所以的电流表A1测L2的电流，电流表A2测量干路电流，故A正确、B错误；
A．灯L短路B．灯L断路
C．电阻R断路D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；
B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；
C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；
D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
15．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R的阻值随压力增大而增大,滑片P随身高增高而上滑．下列分析正确的是（ ）
2021年江西省南昌市中考物理压轴题复习(附答案解析)
2021年江西省南昌市中考物理压轴题复习1．小明用下列器材探究小灯泡亮度与实际功率的关系。
其中的小灯泡上标有“2.5V”字样。
（1）请你用笔划线代替导线，在图甲中将电路连接完整。
（2）小明连接好电路后闭合开关时，发现电压表指针反偏，原因是。
（3）小明改正了连接错误后继续实验。
移动滑动变阻器的滑片，看到电压表和电流表的示数如图乙、丙所示，此时小灯泡消耗的实际功率为W．通过多次实验小明得出：小灯泡越亮它的实际功率越。
2．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保。
图是某型号电压力锅工作电路简图，如表是其部分参数。
其中R1是主加热器，R2是保压加热器。
接通电路后，开关s自动与触点a、b接通，开始加热。
当锅内温度达到105℃时，开关S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾。
现将3kg初温为25℃的水加入压力锅中，接通电路使其正常工作30min。
若消耗的电能全部被有效利用。
求：（1）电压力锅在加热状态时的电流。
（2）保压状态R2的电阻值。
（3）电压力锅里的水加热到105℃时需吸收的热量。
（4）电压力锅里的水加热到105℃时，电压力锅正常工作多长时间？额定电压（V）220主加热器额定功率（W）800保压加热器额定功率（W）200保压温度（℃）105最大容积（L）53．如图所示是检测某一传感器的电路图，这种传感器上标有“6V、1.8W”的字样（该传感器可看作一个纯电阻电器），滑动变阻器上标有“10Ω、1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V．求：（1）这种传感器的电阻R0是多少？（2）如果在a、b之间所加的恒定电压为6V、试分析当滑动变阻器的阻值变化时，电阻值为R0的传感器两端的电压变化范围。
（3）根据技术资料可知，如果测得该传感器的实际电阻与第（1）问中R0的值（称为额定值）偏差大于1Ω，则该传感器就不能正常使用。
实际检测时，将一个电压恒定的电源加在图a、b之间，闭合开关S，调节滑动变阻器R1的阻值，改变电路中电流表和电压表的示数，检测数据记录如下表：检测次数电流表示数/A电压表示数/V第1次0.18 1.68第2次0.220.90通过计算分析，你认为这个传感器是否可以正常使用？此时在a、b之间所加电源的电压是多大？4．如图甲所示的电路中，R0是标有“6V6W”字样的元件（阻值不变），R是滑动变阻器，。
中考物理压轴题专题电路类问题的经典综合题及答案解析
一、初中物理电路类问题1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。
2．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A ．电源电压为10VB ．R 1的阻值为20ΩC ．滑动变阻器R 2的最大阻值为20ΩD ．滑片P 在中点时，R 1的电功率为6.4W 【答案】D 【解析】 【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答 【详解】A ．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P 置于B 端时，R 2的阻值最大。
此时电阻R 2的电压U 2=6V ，R 1的电功率P 1=3.6W 。
假设此时R 1两端的电压是U 1，则有：1212U U I R R == 即得①式1126V U R R = 当P 置于变阻器中点时，变阻器的电阻变为212R 。
中考物理家庭电路故障-经典压轴题及答案
一、初中物理家庭电路故障的分析问题1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
