高压变频器工作原理及故障排除分析
第一章 变频器基本原理
交 -直 -交变频器的主要结构框图 交 -直 -交变频器的主要结构框图
～ ～ ～
整流器
中间 电路
逆变器
电动机
控制电路
交 -直-交变频器原理图 交 -直 -交变频器原理图
M
交
直
交
直流传动和交流传动的比较—电机 1.2 、变频器典型应用
直流传动和交流传动的比较—电机 直流电机
设计风量为Q。空载损耗为10%，转速1250转/分。若风机正常在970转/分 以下连续可调，每天所需的供风量为1.5Q。 （1）一台工频运行，一台变频运行；则全速
P0=55*10%=5.5KW
P1=55KW 由PL=P0+KPnL3得:
KP=55-5.5=49.5KW
P2=5.5+49.5*（50%）3=11.7KW 总消耗的功率为55+11.7=67KW
直流传动和交流传动的比较--应用
2、工艺调速： 由于工艺的要求需要调速运行的机械，如金属加工，造纸等需要 稳态精度很高的领域，目前该领域正在向交流调速过渡。
3、牵引调速：
运输机械的电驱动，此类机械对设备的尺寸，重量和防护等级有有 严格的要求，所以交流调速比较占优势。如火车，轮船等系统。 4、 特殊调速： 对调速有特殊要求的调速系统，如调速范围达到1：50000～ 1：100000的场合，只能由特殊的永磁交流电动机实现。如高精度磨床 ，车床等
33
单元光纤通讯故障 请检查功率单元控制电源是否正常（正常 时，L1绿色指示灯发光），功率单元以及 控制器的光纤连接头是否脱落，光纤是否 折断。
34
控制器不就绪 控制器自检不能通过时报告该故障，可重 新设定变频器参数，再次复位系统尝试； 如果仍不能排除，检查电路板之间的连接 是否可靠，或更换单片机控制板。
11
2.2 高压变频器简介
HARSVERT-A系列高压变频调速系统采 用单元串联多电平技术，属高-高电压源型 变频器，直接6KV输入，直接6KV高压输 出。 变频器主要由移相变压器、功率模块和控 制器组成；
12
图1 电气一次主接线图 1、QF1- 真空断路器 2、QS1 、QS2、QS3-单向刀闸 3、M-电机
27
重故障发生时，高压电源将自动分断。如 果因为其他原因没有分断，用户可以用柜 门的“急停”按钮将高压电源强行手动分 断。
28
常见问题的处理措施
单元过电压 请检查输入的高压电源正向波动是否超过 允许值；如果是减速时过电压，请适当加 大变频器的减速时间设定值。 变频器输入电压正向波动值最大为+5%。
13
高压变频调速系统结构图
14
输入侧结构
输入侧由移相变压器给每个功率模块供电，移 相变压器的副边绕组分为三组，根据电压等级和 模块串联级数，由36脉冲系列构成多级相叠加的 整流方式，可以大大改善网侧的电流波形（网侧 电压电流谐波指标满足IEEE519-1992和 GB/T14549-93的要求）。使其负载下的网侧功率 因数接近1，无需任何功率因数补偿、谐波抑制装 置。由于变压器副边绕组的独立性，使每个功率 单元的主回路相对独立，类似常规低压变频器， 便于采用现有的成熟技术。
传动按应用领域的分类： 1、 通用机械的节能调速：
指风机，泵等机械，此类机械在不调速交流电 机调速时， 风量和流量使用挡板和阀门调节，调速 后可节电30％～ 40％，而且优化了工艺过程，减少 了管道和阀门的压力，提高了设备的寿命，减少了维 修。
用三台变频器控制三台风机，其中两用一备，电机的功率 风机的节电率统计举例 P=55KW，
37
单元柜风机故障 表示单元柜的冷却风机有故障，请检查风 机的电源及开关、启动电容、风量继电器 及风管等附件
38
变压器严重过热 整流变压器严重过热节点闭合。请检查变压器副 边接线绝缘是否完好，是否短路，装置是否过载 运行，环境温度是否过高，变压器的冷却风机是 否正常，风路是否通畅，温度控制器功能是否完 好，温度控制器过热保护参数是否设定合理，参 数是否被非法复位或修改。系统设定的变压器过 热保护温度为130℃。
系统应用效果
使用了变频器以后，不但免去了许多繁琐的人工操作，消除了许多不安 全隐患因素，并使系统始终处于一种节能状态下运行，合理地轮换使用电机 延长了设备的使用寿命，更好的适应了生产需要。而且变频器丰富的内部控 制功能可以很方便地与其他控制系统或设备实现闭环自动控制。这在实现自 动控制的同时，提高了控制精度，从而提高了产品质量。
19
20
21
22
23
轻故障分类与报警
系统发生下列故障时,按照轻故障处理： 单元旁路运行； 变压器轻度过热； 柜门连锁故障； 单元柜风机故障； 电机轻度过热； UPS输入掉电； 工控机故障。
24
上述任何一个故障发生时，系统给出间歇的“音 响报警”和间断的“故障指示”。报警状态下， 如果用户发出“报警解除”指令，则系统撤消 “音响报警”信号，只保留间断的“故障指示”。 对于轻故障的发生，系统不作记忆处理。故障存 在时报警，如果故障自行消失，则报警自动取消。 系统运行时如果发生这类故障，变频器并不立即 停机。在停机状态下，如果存在这类故障，用户 也还能进行启动等操作。
第二章 变频器分类
2.1 分类
按主电路工作方法分类：电压型变频器、电流型变频器 按电压等级分类： ⑴、高压变频器：3KV、6KV、10KV ⑵、中压变频器：660V、1140V ⑶、低压变频器：220V、 380V 按电压性质分类： ⑴、交流变频器：AC-DC-AC（交-直交）、AC-AC（交-交） ⑵、直流变频器：DC-AC（直交） 按变频器调压方法： ⑴、PAM变频器是一种通过改变电 压源Ud 或电流源Id的幅值进行输出控制的。⑵、WM变 频器方式是在变频器输出波形的一个周期产生个 脉冲波 个脉冲，其等值电压为正弦波，波形较平滑。 按工作原理分：⑴、U/f控制变频器（VVVF控制） ；⑵、 SF控制变频器（转差频率控制）； ⑶、VC控制变频 器（Vectory Control 矢量控制)。
35
旁路运行报警 个别功率单元出现故障时，本系统可以将 其用继电器短路而旁路，在不停机情况下 使变频器降额运行，这种情况下系统提供 旁路运行报警。系统旁路运行后，用户不 能使用变频器长期满额运行
36
柜门连锁报警 变压器柜、单元柜或者控制柜的柜门开启 时报告该故障。请检查柜门是否严密关闭， 行程开关是否完好，配线是否脱落。
43
结束
谢谢大家！
44
17
18
案例2： 2012年2月1日，变频器在变频备用时，突 然A相、B相的12个单元全部报“光纤故障（XR）“。 变频器报重故障。 经仔细辨别检查，发现变频器的A、B相板卡上 的绿色指示灯一直闪烁。C相的板卡绿色指示灯一 直亮着。 更换该2块光纤通讯板卡后，变频器重新上电自检 正常，显示“控制器就绪“，后送电运行正常。
31
单元过热 请检查环境温度是否超过允许值，单元柜 风机是否正常工作，进风口和出风口是否 畅通，装置是否长时间过载运行。最后检 查功率单元温度继电器是否正常。 变频器在尘土较大环境中运行时，请经常 清理柜门防尘罩灰尘。如果环境温度超过 允许值，用户最好配置空调和通风设备。
32
单元缺相 请检查输入的高压开关是否掉闸，整流变 压器副边是否短路，接线螺栓是否紧固， 检查功率单元三相进线是否松动，功率单 元三相进线熔断器是否完好。
结构复杂 有电刷,维护困难 转子粗短，转矩惯量大 因为有电刷，所以在 环境恶劣的不适用 变流装置较便宜 功率注入转子，散热所需通 风机功率较大 效率０.７～０.７５
交流电机
结构简单 无电刷,维护简单 转子细长，转矩惯量小 无电刷，适用环境较广 变流装置较贵 功率注入定子子，散热所需 通风机功率较小 效率０.８５～０.９
39
变压器轻度过热 整流变压器轻度过热节点闭合。请检查变 压器副边接线绝缘是否完好，是否短路， 装置是否过载运行，环境温度是否过高， 变压器的冷却风机是否正常，风路是否通 畅，温度控制器功能是否完好，温度控制 器过热报警参数是否设定合理，参数是否 被非法复位或修改。
40
UPS输入掉电报警 UPS输入掉电，一般情况下意味着给系统 提供的控制电源发生故障，系统在UPS的 电池供电下继续运行。用户必须尽快查明 控制电源掉电原因，恢复供电 。
41
PLC无响应 工控机试图和PLC建立通讯没有成功，请 检查工控机和PLC的通讯电缆和接头，确 认PLC是否处于RUN位置，检查PLC是否 完好，检查工控机485卡是否损坏
42
工控机死机处理 工控机死机后，控制系统自动对其复位，并且 同时提供报警。如果工控机复位后正常恢复其监 控功能，报警也同时取消。 变频器运行时如果工控机死机，不影响变频器 在原状态下的继续运行，但工控机失去监控功能。 在本机控制模式下，启动、停机、频率给定等功 能失效。工控机死机不能恢复时，可以将变频器 切换成远程控制模式，然后用户可以改用远程操 作命令控制变频器运行。
29
单元欠电压 请检查输入的高压电源负向波动是否超过 允许值，高压开关是否掉闸，整流变压器 副边是否短路，接线螺栓是否紧固。检查 功率单元三相进线是否松动，功率单元三 相进线熔断器是否完好。 变频器输入电压 负向波动值最大为-10%；
30
单元过电流 请检查功率单元输出UV端子是否短路，电 机绝缘是否完好，装置是否过载运行，负 载是否存在机械故障。如果是启动时过电 流，请适当增大变频器的加速时间设定值。
15
输出侧结构
输出侧由每个单元的U、V输出端子相互串接而 成星型接法给电机供电，通过对每个单元的 PWM波形进行重组，可得到阶梯正弦PWM波形。 这种波形正弦度好，dv/dt小，对电缆和电机的 绝缘无损坏，无须输出滤波器，就可以延长输出 电缆长度，可直接用于普通电机。同时，电机的 谐波损耗大大减少，消除负载机械轴承和叶片的 振动。
高压变频的工作原理
高压变频的工作原理随着科技的不断进步和发展，高压变频技术的应用在电力工业、石油化工、城市轨道交通等领域应用越来越广泛。
那么，高压变频究竟是如何工作的呢？下面，我们就来详细地介绍一下高压变频的工作原理。
一、高压变频的概念及特点高压变频，就是指将低压交流电源通过变压器升压后，再由高压变频器进行变频输出。
这种技术主要的特点就是高效、节能、无污染、可靠性高等。
二、高压变频的工作原理当我们开启一个高压变频电机时，我们会发现变频器会向电机提供一定的电源。
同时，为了能够欺骗电机，在变频器被送入之前，需要对电流进行处理。
然后，电流会被送入电工电子变频器中，此时，它将会被转化成最适合电机使用的形式。
在此期间，变频器的瞬时功率向电机输出的瞬时功率相同，而电机的电感以及磁场会形成一个电压回路，从而使得电机的瞬时功率变得极小。
这个情况的出现是因为变频器的操作系统不仅仅是简单的电路，而是一个复杂的电路拓扑系统。
高压变频器中装有一个CPU芯片，它能够通过不同的算法调整出不同的频率和电压值。
这样一来，就能够使得电机达到最有效率的工作状态。
通过这种方法，高压变频器就能够将一个大多数激励以及能量的偏压直接连接到电机上，从而令电机变得更加高效。
此外，高压变频器还配备有一些保护措施，以确保系统的稳定性和安全性，比如过压保护、欠压保护、过电流保护等等。
这些措施不仅可以保护变频器，还能保证电机的正常运行。
总之，高压变频技术是一种非常高效、环保、稳定的电力转换技术。
通过变频器的精准控制，能够让电机达到更高效的工作状态，为我们的生产生活提供了很大的便利和优势。

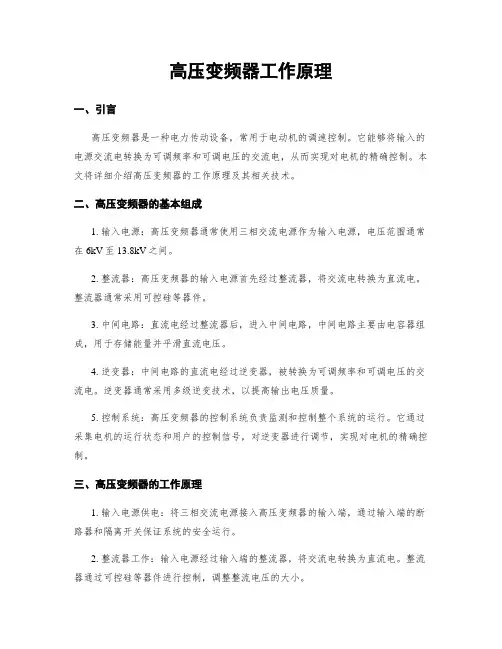

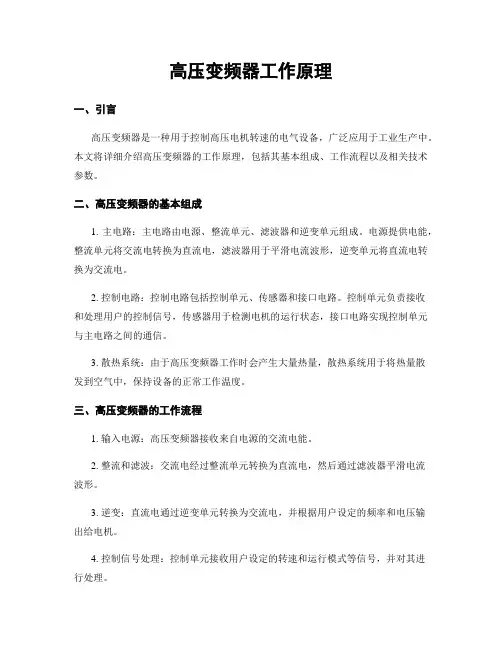

高压变频器工作原理
高压变频器工作原理一、引言高压变频器是一种电力传动设备，常用于电动机的调速控制。
它能够将输入的电源交流电转换为可调频率和可调电压的交流电，从而实现对电机的精确控制。
本文将详细介绍高压变频器的工作原理及其相关技术。
二、高压变频器的基本组成1. 输入电源：高压变频器通常使用三相交流电源作为输入电源，电压范围通常在6kV至13.8kV之间。
2. 整流器：高压变频器的输入电源首先经过整流器，将交流电转换为直流电。
整流器通常采用可控硅等器件。
3. 中间电路：直流电经过整流器后，进入中间电路，中间电路主要由电容器组成，用于存储能量并平滑直流电压。
4. 逆变器：中间电路的直流电经过逆变器，被转换为可调频率和可调电压的交流电。
逆变器通常采用多级逆变技术，以提高输出电压质量。
5. 控制系统：高压变频器的控制系统负责监测和控制整个系统的运行。
它通过采集电机的运行状态和用户的控制信号，对逆变器进行调节，实现对电机的精确控制。
三、高压变频器的工作原理1. 输入电源供电：将三相交流电源接入高压变频器的输入端，通过输入端的断路器和隔离开关保证系统的安全运行。
2. 整流器工作：输入电源经过输入端的整流器，将交流电转换为直流电。
整流器通过可控硅等器件进行控制，调整整流电压的大小。
3. 中间电路充电：直流电经过整流器后，进入中间电路，中间电路的电容器开始充电，存储能量并平滑直流电压。
4. 逆变器工作：中间电路的直流电经过逆变器，被转换为可调频率和可调电压的交流电。
逆变器通过多级逆变技术，将直流电转换为高质量的交流电。
5. 控制系统调节：控制系统根据电机的运行状态和用户的控制信号，对逆变器进行调节。
通过改变逆变器输出的频率和电压，实现对电机的精确控制。
6. 输出电源供电：逆变器输出的交流电经过输出端的断路器和隔离开关，供给电机运行所需的电能。
7. 反馈控制：控制系统还会采集电机的运行状态反馈信号，通过比较反馈信号与期望信号，实现闭环控制，进一步提高电机的控制精度。

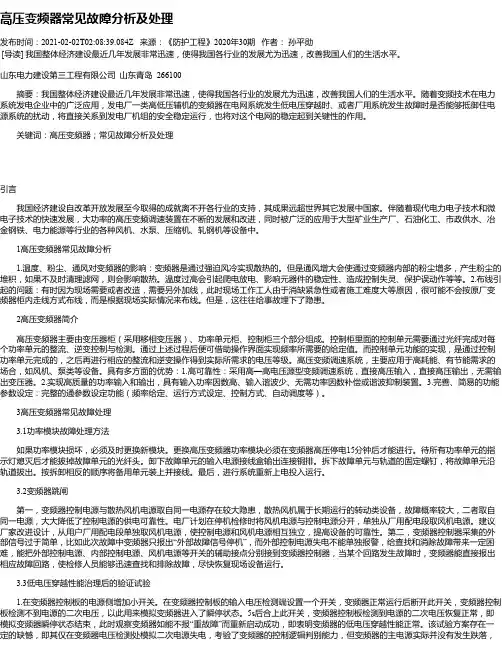

高压变频器常见故障分析及处理
