PLC技术期末试卷B(答案)
1 一、填充题：（每空1分，总26分） 1、可编程逻辑控制器简称：PLC 。 2、313C型CPU属于 300 （200、300、400、500）系列的CPU。 3、“c#12”表示计数器的计数值是： 十进制的十二 。 4、S7-300PLC的状态字里的RLO位是 逻辑操作结果 位的意思。 5、西门子PLC的CPU从总体上可大概分为 200 、 300 、 400 三个系列。 7、构成一个简单的PLC控制单元，一般至少由 电源 、 CPU 、 I/O 三种模块构成。 8、在对PLC进行编程之前，先要对硬件进行 组态 ，然后还要 下载 。 9、在没有硬件的条件下，可以通过 仿真 方法进行程序调试。 10、OB1是 程序循环 组织块，OB100是 初始化 组织块。 11、PLC的接口模块总是位于机架的3号槽，CPU则在2号槽，而每个机架上不能超过8个信号模块。 12、PLC是以 循环扫描 方式执行程序。 13、MD20是由 MW20 、 MW21 两个字构成，最高位是M20.7,最低位是M23.0。 14、STEP7标准软件支持的编程语言有：LAD——梯形图编程法 、STL——语
常州信息职业技术学院08－09学年第_1_学期PLC应用技术课程期末试卷（B） 班级 姓名 学号 成绩 2 句表 、FBD——功能块 。
二、判断正误，正确的打“√”,错的打“×”（11分） （ × ） 1、PLC只能够处理数字量，不能处理模拟量。 （ × ） 2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。 （ √ ） 3、OB35是定时中断组织块，可以被设定为定时执行。 （ √ ） 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。 （ × ） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。 （ × ） 6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。 （ × ） 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。 （ × ） 8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。 （ √ ） 9、SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。 （ √ ） 10、个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。 （ × ） 11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测， 3
-（N）- 的功能是上升沿检测。 三、不定项选择题（14分，每题2分，“选错”或“漏选”均不得分）
（ A ） 1、S7-300 PLC中组织块很多，OB1是其中一个重要的成员，以下对OB100的作用描述正确的是： A、 循环组织快；B、定时中断组织块；C、通讯组织块；D、初始化组织块； （ C ） 2、在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表 错误，而BF灯亮，代表 错误。 A、 强制作业有效、硬件或软件； B、 强制作业有效、 总线； C、 硬件或软件 、 总线； D、 总线、 硬件或软件； （ A B ） 3、以下属于32位操作指令的是： A、MUL_DI ； B、ADD_DI； C、SHR_I； D、WAND_W； （ B C D ） 4、对于计数指令S_CUD的描述正确的有：
A、 CD端用于加计数控制 B、 CU端用于加计数控制 C、 R端用于复位 4
D、 CV端是2进制的计数输出 E、 Q端是16进制数的计数输出
（ B ） 5、PLC执行完下面的指令后产生的结果是：
A、没有任何结果； B、M10.0为1； C、M10.0为0； D、Q2.0的值为1； （ B ） 6、假设MW50的初始值为“1000”，PLC连续执行下面的指令后1分钟后，MW50的值是：
A、w#16#FFFF； B、w#16#0000； C、w#16#8888； D、w#16#1111；
（ C ）7、假设I0.0、I0.1的值分别为1、0，PLC执行下面的指令后Q0.0的值是： 5
A、不确定； B、无穷大； C、0； D、1； 四、综合题（49分） 1、（10分）限用一个定时器（SD）设计一个频率发生器，要求在Q0.0产生一个频率为0.5Hz的方波，试编程实现。
解： 6
2、（12分）设计程序实现直流电动机的正反转，另外，当电动机运行后，按下停止按钮，电动机停止运行。 （1）、画出用中间继电器控制直流电动机正反转的接线图； (2)、进行I/O地址分配； (3)、写出控制程序。 解：（1）接线图
（2）I/O地址分配 停止按钮 I0.0 正转按钮 I0.1 反转按钮 I0.2 正转中间继电器KA1 Q0.0 反转中间继电器KA2 Q0.1 （3）控制程序 7
3、（12分）一个用PLC控制的锅炉加热系统，温度传感器检测的水温值存储在MW50单元中，锅炉采用双路加热，分别用Q2.0和Q2.1通过继电器控制加热棒的通断。（1）当水温低于30度时，双路加热，（2）当水温大于30度低于60度时，单路加热，（3）当水温高于60度时，双路均停止加热。试完成PLC控制程序。 解： 8
4、利用PLC编程实现一个16个彩灯循环闪烁的控制。控制要求：手动控制，按下SB1，Q5.0为“1”，按下SB0时，16个灯按Q5.0...Q4.7→Q4.6…Q5.0的顺序亮灭，按下SB10时，所有灯灭；自动控制，彩灯亮灭的顺序同上，但要求彩灯能自动移位，间隔时间为0.5S。试进行I/O地址分配并写出控制程序（15’’）。 解：控制程序 9 10 二、填充题：（每空1分，总26分） 1、可编程逻辑控制器简称： 。 2、313C型CPU属于 （200、300、400、500）系列的CPU。 3、“c#12”表示计数器的计数值是： 。 4、S7-300PLC的状态字里的RLO位是 位的意思。 5、西门子PLC的CPU从总体上可大概分为 、 、 三个系列。 7、构成一个简单的PLC控制单元，一般至少由 、 、 三种模块构成。
常州信息职业技术学院06－07学年第_2_学期PLC技术课程期末试卷（B） 班级 姓名 学号 成绩 11
8、在对PLC进行编程之前，先要对硬件进行 ，然后还要 。 9、在没有硬件的条件下，可以通过 方法进行程序调试。 10、OB1是 组织块，OB100是 组织块。 11、PLC的接口模块总是位于机架的 号槽， 则在2号槽，而每个机架上不能超过 个信号模块。 12、PLC是以 方式执行程序。 13、MD20是由 、 两个字构成，最高位是 ,最低位是 。 14、STEP7标准软件支持的编程语言有： 、 、 。 二、判断正误，正确的打“√”,错的打“×”（11分） （ ） 1、PLC只能够处理数字量，不能处理模拟量。 （ ） 2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。 （ ） 3、OB35是定时中断组织块，可以被设定为定时执行。 （ ） 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。 （ ） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。 （ ） 6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。 （ ） 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。 12
（ ） 8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。 （ ） 9、SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。 （ ） 10、个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。 （ ） 11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测，-（N）- 的功能是上升沿检测。 三、不定项选择题（14分，每题2分，“选错”或“漏选”均不得分）
（ ） 1、S7-300 PLC中组织块很多，OB1是其中一个重要的成员，以下对OB100的作用描述正确的是： B、 循环组织快；B、定时中断组织块；C、通讯组织块；D、初始化组织块； （ ） 2、在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表 错误，而BF灯亮，代表 错误。 E、 强制作业有效、硬件或软件； F、 强制作业有效、 总线； G、 硬件或软件 、 总线； H、 总线、 硬件或软件； （ ） 3、以下属于32位操作指令的是： A、MUL_DI ； B、ADD_DI； C、SHR_I； D、WAND- 13
_W； （ ） 4、对于计数指令S_CUD的描述正确的有：
F、 CD端用于加计数控制 G、 CU端用于加计数控制 H、 R端用于复位 I、 CV端是2进制的计数输出 J、 Q端是16进制数的计数输出
（ ） 5、PLC执行完下面的指令后产生的结果是：
A、没有任何结果； B、M10.0为1； C、M10.0为0； D、Q2.0的值为1； （ ） 6、假设MW50的初始值为“1000”，PLC连续执行下面的指令后1分钟后，MW50的值是：
PLC应用技术考试题B卷答案
3.用PLC控制变频器，实现电动机的调速，要求：
（1）变频调速器受0～10V输入电压控制：
答案：B
（6）能产生1Βιβλιοθήκη 钟脉冲的特殊标志位是（）。A.SM0.0B.SM0.1C.SM0.3D.SM0.5
答案：D
（7）指令S Q0.2，9执行后，输出映像寄存器位Q1.0和Q1.1的值是（）。
A. 0，0B. 0，1C. 1，0D. 1，1
答案：D
（8）指令MOVW 16#0001，QW0执行后，输出映像寄存器位Q0.0和Q1.0的值是（）。
答案：C
（15）CPU226型PLC有几个通讯端口（）。
A. 1个B.2个C .3个D .4个
答案：B
（16）顺序控制段结束指令的操作码是( )。
A. SCRB.LSCRC.SCRED.SCRT
答案：C
（17）顺序控制段转移指令的操作码是( )。
A. SCRB.LSCRC.SCRED.SCRT
答案：D
答案：D
（12）M是哪个存储器的标识符（）。
A．输入映像寄存器B．输出映像寄存器
C．内部标志位存储器D．变量存储器
答案：C
（13）V是哪个存储器的标识符（）。
A．顺序控制继电器存储器B．特殊标志位存储器
C．局部变量存储器D．变量存储器
答案：D
（14）CPU226型PLC本机I/O点数为（）。
A.14/10 B.8/16 C.24/16 D.14/16
plc期末考试题及答案
plc期末考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算器C. 可编程线性控制器D. 可编程逻辑计算机答案：A2. PLC的编程语言不包括以下哪种（）。
A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D3. PLC的输入/输出接口通常不包括以下哪种（）。
A. 数字输入B. 数字输出C. 模拟输入D. 网络接口答案：D4. PLC的扫描周期主要取决于（）。
A. 程序的复杂程度B. CPU的处理速度C. 内存的大小D. 外部设备的响应时间5. 在PLC中，用于实现延时功能的指令是（）。
A. LDB. ANDC. TOND. OUT答案：C6. PLC的故障诊断通常不包括以下哪种方式（）。
A. 观察指示灯B. 检查输入/输出模块C. 检查电源D. 更换CPU答案：D7. PLC的编程软件通常不包括以下哪种功能（）。
A. 程序编辑B. 程序下载C. 程序仿真D. 程序加密答案：D8. PLC的输出模块通常不包括以下哪种类型（）。
A. 继电器输出B. 晶体管输出C. 可控硅输出D. 光耦输出答案：D9. PLC的输入模块通常不包括以下哪种类型（）。
B. 接近开关C. 温度传感器D. 压力传感器答案：A10. PLC的通信协议不包括以下哪种（）。
A. ModbusB. ProfibusC. CANopenD. Ethernet/IP答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常包括数字输入、数字输出和________。
答案：模拟输入2. PLC的编程语言中，________是一种图形化的编程语言。
答案：梯形图3. PLC的扫描周期是指CPU完成一次从输入扫描到输出刷新的全过程所需的时间。
答案：无4. PLC的故障诊断可以通过观察________来实现。
答案：指示灯5. PLC的输出模块中，继电器输出适用于________。

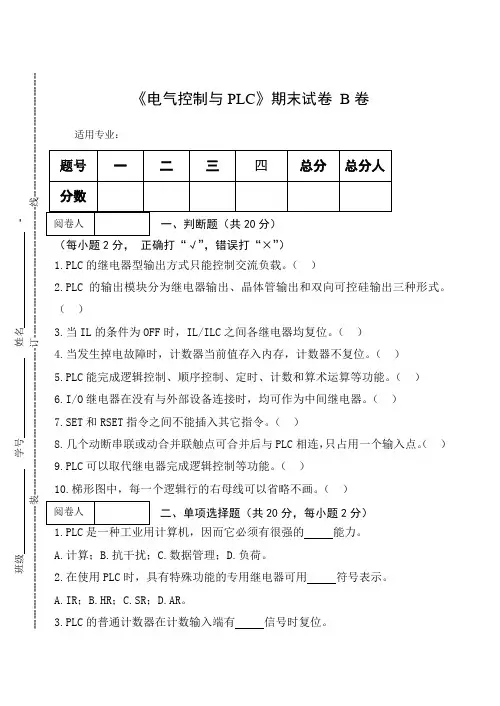

《电气控制与PLC》期末试卷 B卷及答案
适用专业：（每小题2分，正确打“√”，错误打“×”）1.PLC的继电器型输出方式只能控制交流负载。
（）2.PLC的输出模块分为继电器输出、晶体管输出和双向可控硅输出三种形式。
（）3.当IL的条件为OFF时，IL/ILC之间各继电器均复位。
（）4.当发生掉电故障时，计数器当前值存入内存，计数器不复位。
（）5.PLC能完成逻辑控制、顺序控制、定时、计数和算术运算等功能。
（）6.I/O继电器在没有与外部设备连接时，均可作为中间继电器。
（）7.SET和RSET指令之间不能插入其它指令。
（）8.几个动断串联或动合并联触点可合并后与PLC相连，只占用一个输入点。
（）9.PLC可以取代继电器完成逻辑控制等功能。
（）10.梯形图中，每一个逻辑行的右母线可以省略不画。
（）二、单项选择题（共20分，每小题2分）1.PLC是一种工业用计算机，因而它必须有很强的能力。
A.计算；B.抗干扰；C.数据管理；D.负荷。
2.在使用PLC时，具有特殊功能的专用继电器可用符号表示。
A.IR；B.HR；C.SR；D.AR。
3.PLC的普通计数器在计数输入端有信号时复位。
A.高电平；B.低电平；C.上升沿；D.下降沿。
4.CPM1A中，等于标志专用继电器符号为。
A.25504；B.25505；C.25506；D.25507。
5.当IL的条件为OFF时，IL/ILC指令之间各继电器状态。
A.与没有IL/ILC指令一样；B.均复位；T、HR、SFT保持当前值；D.均保持当前值。
6.控制计数器CNT的指令程序必须依照顺序输入到CPU中。
A.计数输入、复位输入、计数器线圈；B.复位输入、计数输入、计数器线圈；C.计数器线圈、计数输入、复位输入；D.计数输入、计数器线圈、复位输入。
7.OR-LD指令用来处理。
A.串联触点；B.并联触点；C.串联电路块；D.并联电路块。
8.当复位端有时，SFT复位。
A.高电平；B.低电平；C.上升沿；D.下降沿。
plc期末试题及答案
plc期末试题及答案一、选择题（每题4分，共20分）1. PLC的全称是（）。
A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company答案：B2. 在PLC中，I/O模块的作用是（）。
A. 存储数据B. 处理数据C. 接收和输出信号D. 显示数据答案：C3. PLC的扫描周期包括（）。
A. 程序执行时间B. 程序编写时间C. 程序测试时间D. 程序调试时间答案：A4. 下列哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的程序设计语言主要有（）。
A. 梯形图B. 功能块图C. 结构化文本D. 所有以上答案：D二、填空题（每题3分，共15分）1. PLC的输出模块通常由______和______组成。
答案：输出继电器，输出晶体管2. PLC的程序设计通常采用______方式进行。
答案：模块化3. PLC的输入/输出地址通常由______和______组成。
答案：模块号，点号4. PLC的存储器分为______和______。
答案：RAM，ROM5. PLC的扫描周期主要由______和______组成。
答案：输入处理，输出处理三、简答题（每题10分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是：首先，PLC的CPU读取输入模块的状态，并将这些状态存储在输入寄存器中。
接着，CPU执行用户编写的程序，根据程序逻辑处理输入寄存器中的数据，并更新输出寄存器。
最后，输出寄存器的状态被发送到输出模块，控制外部设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括：生产线控制、物料搬运系统、包装机械、机器人控制、环境监控系统、能源管理系统等。
四、编程题（每题15分，共30分）1. 编写一个PLC程序，实现当按钮S1被按下时，启动电机M1；当按钮S2被按下时，停止电机M1。
plc期末考试题目及答案详解
plc期末考试题目及答案详解一、选择题（每题2分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 功率线通信C. 个人局域网络D. 公共语言计算机答案：A2. PLC的工作原理是基于什么？A. 继电器逻辑B. 微处理器C. 模拟电路D. 机械传动答案：A3. PLC的输入/输出模块不包括以下哪一项？A. 模拟输入模块B. 数字输入模块C. 通信模块D. 存储模块答案：D4. PLC的扫描周期主要由哪两个阶段组成？A. 程序执行和输入处理B. 程序执行和输出处理C. 输入处理和输出处理D. 输入采样和输出刷新答案：B5. PLC的编程语言不包括以下哪一项？A. 梯形图B. 功能块图C. 顺序功能图D. 汇编语言答案：D6. PLC的存储器中，哪一部分用于存储程序？A. RAMB. EPROMC. EEPROMD. ROM答案：B7. PLC的输出模块中，继电器输出型和晶体管输出型的主要区别是什么？A. 响应速度B. 负载能力C. 隔离方式D. 电源电压答案：B8. PLC与计算机通信时，常用的通信接口不包括以下哪一项？A. RS-232B. RS-485C. USBD. VGA答案：D9. PLC的扫描周期中，哪个阶段是CPU执行用户程序的阶段？A. 输入采样B. 程序执行C. 输出刷新D. 等待阶段答案：B10. PLC的程序下载到CPU中后，需要执行哪个操作才能使程序生效？A. 编译B. 烧录C. 上传D. 下载答案：A二、填空题（每题2分，共20分）1. PLC的输入信号通常通过________模块接入。
答案：数字输入2. PLC的输出信号通常通过________模块输出。
答案：数字输出3. PLC的________模块用于扩展PLC的通信功能。
答案：通信4. PLC的________存储器用于存储用户程序。
答案：非易失性5. PLC的________模块可以用于模拟信号的输入。
plc期末实训考试试题和答案
plc期末实训考试试题和答案**PLC期末实训考试试题和答案**一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B3. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 硬件性能C. 输入/输出数量D. 以上都是答案：D4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 功能块图C. 顺序功能图D. 结构化文本答案：C5. PLC中，用于表示常闭触点的符号是（）。
A. 常开触点B. 常闭触点C. 线圈D. 定时器答案：B6. PLC的输入/输出接口中，DI代表（）。
A. 离散输入B. 离散输出C. 模拟输入D. 模拟输出答案：A7. PLC中，用于实现计时功能的编程元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC中，用于实现数据存储和处理的编程元件是（）。
A. 累加器B. 寄存器C. 定时器D. 计数器答案：B9. PLC的程序下载到PLC中后，需要进行（）操作才能使程序生效。
A. 编译B. 烧录C. 编译并烧录D. 上传答案：B10. PLC中，用于实现数据比较的指令是（）。
A. 等于（EQ）B. 不等于（NE）C. 大于（GT）D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 可靠性高B. 编程方便C. 易于扩展D. 价格低廉答案：A, B, C2. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：A, B3. PLC的输出设备包括（）。
A. 接触器B. 指示灯C. 电磁阀D. 显示器答案：A, B, C4. PLC的编程语言包括（）。
A. 梯形图B. 功能块图C. 结构化文本D. 顺序功能图答案：A, B, C, D5. PLC的应用领域包括（）。
电气plc期末考试试题和答案
电气plc期末考试试题和答案### 电气PLC期末考试试题及答案#### 一、单项选择题（每题2分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC中，哪个元件用于存储中间结果？A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 显示器D. 限位开关答案：C4. PLC的扫描周期主要包括哪两个阶段？A. 输入处理和输出处理B. 程序执行和输入处理C. 程序扫描和输出处理D. 输入处理和程序执行答案：D5. PLC的编程语言中，梯形图属于哪种语言？A. 机器语言B. 汇编语言C. 高级语言D. 图形语言答案：D#### 二、填空题（每题2分，共20分）1. PLC的_________决定了其处理速度和功能。
答案：CPU2. PLC的_________是其与外部设备连接的接口。
答案：I/O模块3. PLC的_________用于存储程序和数据。
答案：存储器4. PLC的_________是其执行用户程序的逻辑部分。
答案：逻辑解决器5. PLC的_________允许用户通过图形界面进行编程。
答案：编程软件#### 三、简答题（每题10分，共40分）1. 简述PLC的工作原理。
答案：PLC的工作原理基于循环扫描机制。
在每个扫描周期内，PLC首先读取输入设备的状态，然后执行用户程序，最后更新输出设备的状态。
这个过程不断重复，确保系统的连续运行。
2. 描述PLC在工业自动化中的主要应用。
答案：PLC在工业自动化中的主要应用包括控制生产线、监控设备状态、实现复杂的逻辑控制和数据处理。
它们能够提高生产效率，减少人为错误，并实现远程监控和诊断。
3. 说明PLC编程中的“扫描周期”是什么。
答案：扫描周期是PLC执行其程序的完整周期，包括输入扫描、程序执行和输出更新。
plc期末试题及答案
plc期末试题及答案### PLC期末试题及答案#### 一、选择题（每题2分，共20分）1. PLC的全称是：A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Personal Learning Center答案：A2. 下列哪个不是PLC的基本组成部件？A. CPUB. I/O模块C. 显示器D. 电源模块答案：C3. PLC的扫描周期包括以下哪些步骤？A. 输入采样B. 程序执行C. 输出刷新D. 所有选项答案：D4. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 功能块图答案：C5. 以下哪个是PLC的输入设备？A. 按钮B. 继电器C. 传感器D. 所有选项答案：D#### 二、简答题（每题10分，共30分）1. 简述PLC的工作原理。
答：PLC的工作原理基于循环扫描机制。
首先，PLC对输入设备的状态进行采样，然后将这些状态与程序逻辑进行比较，执行相应的控制逻辑，最后将结果输出到相应的设备上。
这个过程不断重复，确保控制系统的实时性和稳定性。
2. PLC在工业自动化中有哪些应用？答：PLC在工业自动化中的应用非常广泛，包括但不限于机械手控制、生产线自动化、物料搬运系统、过程控制等。
PLC能够根据预设的程序自动控制机器设备，提高生产效率和安全性。
3. 描述PLC的三种基本编程语言及其特点。
答：PLC的三种基本编程语言包括梯形图、指令列表和功能块图。
梯形图以图形化的方式表示逻辑控制，易于理解和编程；指令列表使用文本形式，适合复杂逻辑的编程；功能块图则以功能模块的形式组织程序，便于程序的重用和维护。
#### 三、计算题（每题25分，共50分）1. 假设一个PLC系统需要控制一个简单的电机启动和停止。
请编写一个简单的梯形图逻辑，并说明其工作原理。
答：梯形图逻辑如下所示：```[启动按钮] ——( )—> [电机启动][停止按钮] ——( )—> [电机停止]```工作原理：当启动按钮被按下时，电机启动；当停止按钮被按下时，电机停止。
高职院校《PLC应用技术(西门子)》期末考试题库(共五套,带标准答案)
《PLC应用技术（西门子）》期末试题（一）一、填空题（每空1分，共20分）1．继电器的线圈“断电”时，其常开触点断开，常闭触点闭合。
2．PLC主要由CPU、存储器、通讯接口、输入/输出接口、电源组成。
3．PLC有2种输出方式继电器输出、晶体管输出。
4．通常把只读存储器又称为ROM。
5．接通延时定时器TON的使能输入（IN）输入电路接通(接通/断开)时开始定时，当前值大于预设值时其定时器变为1（0/1），梯形图中常开触点闭合（闭合/断开），常闭触点断开闭合/断开)。
使能输入电路断开(接通/断开)时被复位，复位后梯形图中其常开触点断开(闭合/断开)，常闭触点闭合(闭合/断开)。
6．S7-200 SMART型PLC的定时器包括接通延时定时器（TON）、断开延时定时器（TOF）、保持接通延时定时器（TONR）三种类型。
二、判断题（正确打“√”，错误打“×”，每题2分，共20分，将答案填写在下面的表格里）（√）1．PLC中的存储器是一些具有记忆功能的半导体电路。
（√）2．PLC可以向扩展模块提供24V直流电源。
（×）3．PLC的工作方式是等待扫描的工作方式。
（√）4．PLC扫描周期主要取决于程序的长短。
（×）5．顺序控制中只能有一个活动步。
（×）6．定时器定时时间长短取决于定时分辨率。
（√）7．在触摸屏与PLC已联机的情况下，操作者就可以通过触摸屏对PLC进行各种操作。
（√）8．使用顺序控制继电器指令时，不能在SCR段内使用FOR、NEXT或END指令。
（×）9．提供一个周期是1秒钟，占空比是50%的特殊存储器位是SM0.4。
（√）10．在工程实践中，常把输出映象寄存器称为输出继电器。
三、（每小题2分共20分，将答案填写在下面的表格里）1．不可扩展的CPU模块为（A）。
A．经济型B．整体型C．标准型D．模块型2．SM是哪个存储器的标识符（D）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3．CPUST40型PLC本机I/O点数为（C）。
plc期末试题及答案
plc期末试题及答案1. 选择题1）下列关于PLC（可编程逻辑控制器）的说法中，错误的是：A. PLC可以实现数字和模拟信号的输入输出B. PLC运行需要依赖外部计算机C. PLC可以编写逻辑程序进行自动控制D. PLC具有可靠性高、抗干扰能力强的特点答案：B2）在PLC中，以下哪个模块负责将输入的信号转换为对应的内部信号？A. 输入模块B. 输出模块C. 中央处理器D. 通信模块答案：A3）以下哪个是PLC编程语言？A. C++B. Visual BasicC. Ladder Diagram（梯形图）D. Python答案：C4）PLC常用于哪些领域？A. 工业自动化B. 游戏开发C. 科学研究D. 电影制作答案：A2. 填空题1）PLC的英文全称是__________________________。
答案：Programmable Logic Controller2）PLC的基本运算有_______________、_______________、_______________、_______________。
答案：与运算、或运算、非运算、异或运算3）PLC在工业自动化中的主要作用是______________________。
答案：进行逻辑控制和信号处理4）在PLC中，输入模块将信号转换为__________________，而输出模块将内部信号转换为__________________。
答案：内部信号, 输出信号3. 简答题1）简述PLC的工作原理。
答：PLC是通过对输入信号进行检测和处理，再根据预先编写的程序进行逻辑运算和输出控制信号，实现对工业过程的自动控制。
PLC的工作原理主要包括输入模块对信号的采集和转换，中央处理器对程序的执行和运算，输出模块对内部信号的转换和输出，以及通信模块对外部设备的数据传输。
2）列举一个PLC在工业自动化中的应用场景，并说明PLC在该场景中的作用。
答：一个应用场景是自动化生产线。
