弱电井的规范标准完整版
弱电井的规范标准集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
弱电井的规范标准
1、传统建筑中，弱电管线一般只有电话、电视管线，大部分建筑物中垂直干线一般沿墙体暗敷（或明敷），使管线到达各楼层。
这种传统做法已不适应目前建筑物智能化系统垂直管线的敷设要求。
垂直管线沿邀陪敷主要存在以下问题：＊影响墙体结构，物别是大量管线的集中穿越＊给安装施工带来困难
＊不利于管线检修
＊不利于系统扩容及改造
2、在近几年设计的多层和高层建筑内，基本上都设置竖井以用于垂直干线的敷设。
由于建筑智能化系统的广泛应用，弱电工竖井与强电竖井一样普通采用。
竖井的位置和数量应根据建筑物规模、建筑物的沉降缝设置和防火分区等因素确定。
选择竖井位置时，应考虑下列因素：
﹡直靠近各种设备机房
﹡不得和电梯井、管道井共用同一竖井。
弱电和强电线路，一般应分别设置在弱电竖井和强电竖井内。
如受条件限制必须合用时，弱电与强电线路应分别布置在坚井两侧或采取隔离措施以防止强电对弱电的干扰。
﹡避免邻近烟道、热力管道及其他散热量大或潮湿的设施。
﹡在条件允许时宜避免与电梯井及楼梯间相邻。
3.竖井的井壁应是耐火极限不低于1h的非燃烧体。
竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。
竖井面积大小除满足布线间隔及弱电设备、端子箱布置的必须尺寸外，并要留有不小于0.8m的操作、维护距离。
各楼层的竖井需上下层相应对齐，便于垂直干线线缆敷设。
4.弱电竖井内布置有所有智能化子系统的设备和管线、桥架。
如火灾自动报警系统就有各楼层设置的各种控制模块、端子箱、火灾报警总线、联动总线、手动启停重要消防设备的控制线、消防电话线、消防广播线对于计算机网络系统
的建筑物，各楼层弱电竖井兼作楼层设备问，内设置楼层网络网络交换机、配线架等，竖井并不单单是走线的井道。
有时竖立井内还要设置电话分线箱，电视分配器箱等。
所以说对于建筑来说竖井关非可有可无，不但要有，而且要一定的面积。
5.计算机网络系统，楼层设备的数量应从楼层配线架至信息插座水平布线的长度距离来考虑，当水平布线的长度在范围内，可设置一个楼层设备间。
当超出这一范围，则要考虑设置两个或两个以上的楼层设备间。
当楼层设备间仅当计算机网络系统单独使用时，其面积为l.8m2时（1.2深×1.5宽），可安装个单孔信息插座的工作区所需的连接硬件和相关设备。
一旦单孔信息插座超过200个时，可在该楼层增设设备间。
计算机网络系统设备与面积对照加表一所示：
如果弱电竖井为所有智能化子系统共用，则弱电竖井面积大于上表所列面积，一般要达到4m2.当然，对于住宅建筑来说，房屋开发商为了提高住宅用户的使用面积，而限制公共面积。
则竖井也可以小一些，但那只能在竖井内走线，有关部门设备只能放置于公共部位的墙壁上，实际上这是不可取的。
各楼层弱电竖井内要在楼板开出宽300mm的洞，以使布置桥架和管线。
当设备、桥架、管线安装完毕后，该洞以防火材料封堵。
室外弱电井标准尺寸
室外弱电井标准尺寸室外弱电井是指用于安装电信、广播电视、计算机网络等弱电设备的井，通常安装在室外，以便于设备的维护和管理。
它是现代城市建设中不可或缺的一部分，也是保障城市信息化建设的重要设施之一。
那么，室外弱电井的标准尺寸是多少呢？我们需要了解室外弱电井的基本结构。
它通常由井盖、井壁、井底等部分组成。
井盖是井口的覆盖物，通常由铸铁或钢板制成，具有较强的承载能力和防盗性能。
井壁是井的主体部分，通常由混凝土或砖石等材料制成，具有较强的耐久性和稳定性。
井底是井的底部，通常由混凝土或石材等材料制成，具有较强的承载能力和防水性能。
根据国家标准，室外弱电井的标准尺寸应符合以下要求：1.井盖尺寸应为600mm×600mm或800mm×800mm，厚度应不小于50mm，承载能力应不小于20kN。
2.井壁尺寸应根据设备数量和规格进行设计，通常为1.2m×1.2m 或1.5m×1.5m，厚度应不小于150mm。
3.井底尺寸应根据设备数量和规格进行设计，通常为1.2m×1.2m 或1.5m×1.5m，厚度应不小于200mm。
4.井盖与井壁之间的间隙应不大于10mm，以确保井内设备的安全。
5.井盖应设置防滑装置，以确保行人和车辆的安全。
6.井盖应设置防盗装置，以确保设备的安全。
7.井内应设置通风装置，以确保设备的正常运行。
8.井内应设置防水装置，以确保设备的安全。
以上是室外弱电井的标准尺寸要求，但实际上，不同地区和不同用途的弱电井可能会有所不同。
因此，在设计和安装弱电井时，应根据实际情况进行合理的设计和选择。
室外弱电井是现代城市建设中不可或缺的一部分，它的标准尺寸应符合国家标准，并根据实际情况进行合理的设计和选择，以确保城市信息化建设的顺利进行。

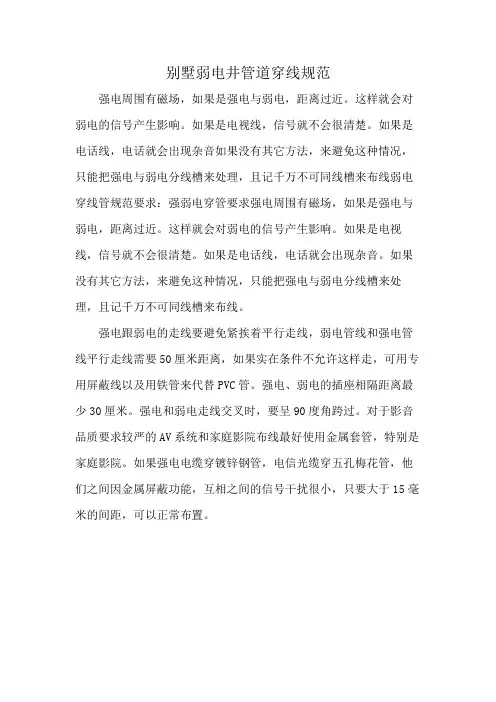

别墅弱电井管道穿线规范
别墅弱电井管道穿线规范
强电周围有磁场，如果是强电与弱电，距离过近。
这样就会对弱电的信号产生影响。
如果是电视线，信号就不会很清楚。
如果是电话线，电话就会出现杂音如果没有其它方法，来避免这种情况，只能把强电与弱电分线槽来处理，且记千万不可同线槽来布线弱电穿线管规范要求：强弱电穿管要求强电周围有磁场，如果是强电与弱电，距离过近。
这样就会对弱电的信号产生影响。
如果是电视线，信号就不会很清楚。
如果是电话线，电话就会出现杂音。
如果没有其它方法，来避免这种情况，只能把强电与弱电分线槽来处理，且记千万不可同线槽来布线。
强电跟弱电的走线要避免紧挨着平行走线，弱电管线和强电管线平行走线需要50厘米距离，如果实在条件不允许这样走，可用专用屏蔽线以及用铁管来代替PVC管。
强电、弱电的插座相隔距离最少30厘米。
强电和弱电走线交叉时，要呈90度角跨过。
对于影音品质要求较严的AV系统和家庭影院布线最好使用金属套管，特别是家庭影院。
如果强电电缆穿镀锌钢管，电信光缆穿五孔梅花管，他们之间因金属屏蔽功能，互相之间的信号干扰很小，只要大于15毫米的间距，可以正常布置。

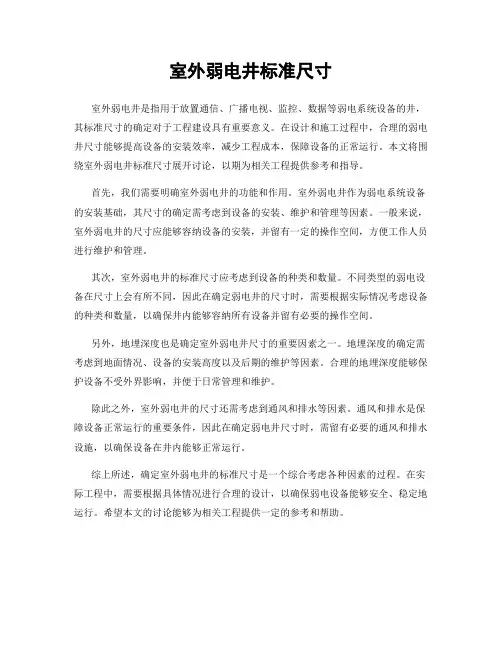

室外弱电井标准尺寸
室外弱电井标准尺寸
室外弱电井是指用于放置通信、广播电视、监控、数据等弱电系统设备的井，其标准尺寸的确定对于工程建设具有重要意义。
在设计和施工过程中，合理的弱电井尺寸能够提高设备的安装效率，减少工程成本，保障设备的正常运行。
本文将围绕室外弱电井标准尺寸展开讨论，以期为相关工程提供参考和指导。
首先，我们需要明确室外弱电井的功能和作用。
室外弱电井作为弱电系统设备的安装基础，其尺寸的确定需考虑到设备的安装、维护和管理等因素。
一般来说，室外弱电井的尺寸应能够容纳设备的安装，并留有一定的操作空间，方便工作人员进行维护和管理。
其次，室外弱电井的标准尺寸应考虑到设备的种类和数量。
不同类型的弱电设备在尺寸上会有所不同，因此在确定弱电井的尺寸时，需要根据实际情况考虑设备的种类和数量，以确保井内能够容纳所有设备并留有必要的操作空间。
另外，地埋深度也是确定室外弱电井尺寸的重要因素之一。
地埋深度的确定需考虑到地面情况、设备的安装高度以及后期的维护等因素。
合理的地埋深度能够保护设备不受外界影响，并便于日常管理和维护。
除此之外，室外弱电井的尺寸还需考虑到通风和排水等因素。
通风和排水是保障设备正常运行的重要条件，因此在确定弱电井尺寸时，需留有必要的通风和排水设施，以确保设备在井内能够正常运行。
综上所述，确定室外弱电井的标准尺寸是一个综合考虑各种因素的过程。
在实际工程中，需要根据具体情况进行合理的设计，以确保弱电设备能够安全、稳定地运行。
希望本文的讨论能够为相关工程提供一定的参考和帮助。

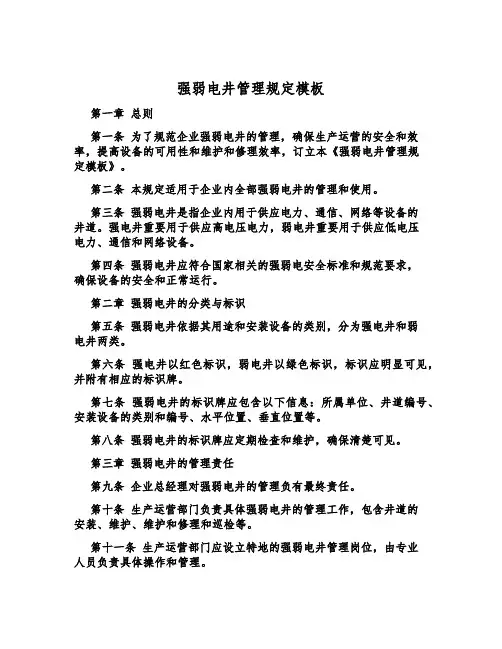

强弱电井管理规定模板
强弱电井管理规定模板第一章总则第一条为了规范企业强弱电井的管理，确保生产运营的安全和效率，提高设备的可用性和维护和修理效率，订立本《强弱电井管理规定模板》。
第二条本规定适用于企业内全部强弱电井的管理和使用。
第三条强弱电井是指企业内用于供应电力、通信、网络等设备的井道。
强电井重要用于供应高电压电力，弱电井重要用于供应低电压电力、通信和网络设备。
第四条强弱电井应符合国家相关的强弱电安全标准和规范要求，确保设备的安全和正常运行。
第二章强弱电井的分类与标识第五条强弱电井依据其用途和安装设备的类别，分为强电井和弱电井两类。
第六条强电井以红色标识，弱电井以绿色标识，标识应明显可见，并附有相应的标识牌。
第七条强弱电井的标识牌应包含以下信息：所属单位、井道编号、安装设备的类别和编号、水平位置、垂直位置等。
第八条强弱电井的标识牌应定期检查和维护，确保清楚可见。
第三章强弱电井的管理责任第九条企业总经理对强弱电井的管理负有最终责任。
第十条生产运营部门负责具体强弱电井的管理工作，包含井道的安装、维护、维护和修理和巡检等。
第十一条生产运营部门应设立特地的强弱电井管理岗位，由专业人员负责具体操作和管理。
第十二条强弱电井管理岗位的职责包含：订立强弱电井的巡检计划、组织实施井道的巡检、记录巡检情况、订立设备的维护和修理计划、组织设备的维护和修理、记录维护和修理情况等。
第十三条各部门应搭配强弱电井管理岗位进行工作，供应相关的数据和支持。
第四章强弱电井的巡检和维护和修理第十四条强弱电井应定期进行巡检，巡检频率依据设备的紧要程度和安全性进行确定，一般不得超出三个月。
第十五条强弱电井的巡检内容包含但不限于：井道内电力、通信、网络设备的运行情况、设备的温度、湿度等环境情形、电缆和线路的连接情况、防雷装置的工作情况等。
第十六条巡检发现的问题应及时记录，并依照问题的紧急程度进行处理：一般问题应在三个工作日内修复，重点问题应立刻处理。
第十七条强弱电井的维护和修理工作由专业人员负责，维护和修理过程应符合相关的操作规范和安全要求。

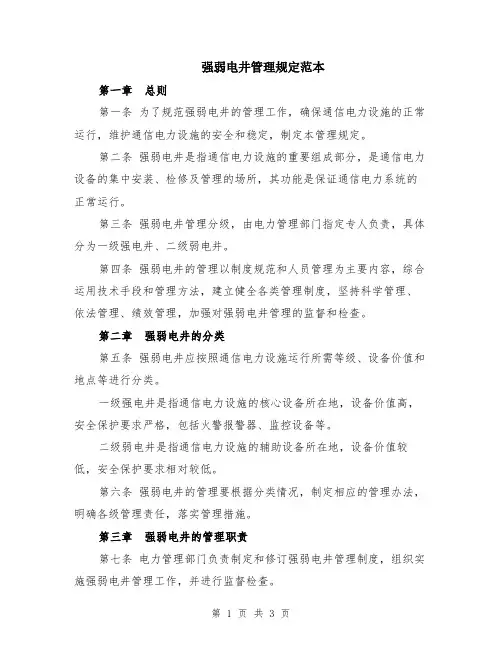

强弱电井管理规定范本
强弱电井管理规定范本第一章总则第一条为了规范强弱电井的管理工作，确保通信电力设施的正常运行，维护通信电力设施的安全和稳定，制定本管理规定。
第二条强弱电井是指通信电力设施的重要组成部分，是通信电力设备的集中安装、检修及管理的场所，其功能是保证通信电力系统的正常运行。
第三条强弱电井管理分级，由电力管理部门指定专人负责，具体分为一级强电井、二级弱电井。
第四条强弱电井的管理以制度规范和人员管理为主要内容，综合运用技术手段和管理方法，建立健全各类管理制度，坚持科学管理、依法管理、绩效管理，加强对强弱电井管理的监督和检查。
第二章强弱电井的分类第五条强弱电井应按照通信电力设施运行所需等级、设备价值和地点等进行分类。
一级强电井是指通信电力设施的核心设备所在地，设备价值高，安全保护要求严格，包括火警报警器、监控设备等。
二级弱电井是指通信电力设施的辅助设备所在地，设备价值较低，安全保护要求相对较低。
第六条强弱电井的管理要根据分类情况，制定相应的管理办法，明确各级管理责任，落实管理措施。
第三章强弱电井的管理职责第七条电力管理部门负责制定和修订强弱电井管理制度，组织实施强弱电井管理工作，并进行监督检查。
第八条强弱电井管理人员要做好日常管理工作，保障通信电力设备的安全和稳定。
第九条强电井管理人员要确保井内设备运行正常，做好设备的维护和检修工作，及时消除故障。
第十条弱电井管理人员要做好设备的日常巡检工作，及时发现故障，保证设备的可靠运行。
第四章强弱电井的安全管理第十一条强弱电井的安全管理要贯彻预防为主、综合治理的原则，确保设备和人员的安全。
第十二条强电井要定期进行安全检查，确保设备正常运行，以防止发生火灾和其他安全事故。
第十三条弱电井要加强巡视和巡查，防止水、电、火等安全事故的发生。
第十四条强弱电井管理人员要进行安全防范知识培训，提高应急处理能力。
第五章强弱电井的日常维护第十五条强弱电井的日常维护工作包括设备的保养、检修、更新等。
完整版)弱电系统规范标准
完整版)弱电系统规范标准弱电系统规范标准一、公用部分（如管线布置、防雷接地、室外施工、配电等）国内标准规范：XXX《民用建筑电气设计规范》GB--94，2000年版《建筑物防雷设计规范》GB-93《电子计算机房设计规范》XXX与民用电力装置的接地设计规范GB--96《电气装置安装工程施工及验收规范》GB8898-97《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87《电子设备雷击保护导则》GB4943-95《信息技术设备包括电气设备的安全》GB-2002《建筑电气工程施工质量验收规范》GB/T-2001建设工程项目管理规范GB/T-2001建设工程文件归档管理规范二、多个系统在一起的部分（如智能建筑设计标准等）国内标准规范：GB/T -2000《智能建筑设计标准》GB-2003《智能建筑工程质量验收规范》三、特殊情况标准规范：GB-92《爆炸和火灾危险环境电力装置设计及验收规范》57-2000《剧场建筑设计规范》四、消防国内标准规范：GBJ16-87（2001版）《建筑设计防火规范》GB-98《火灾自动报警设计规范》GBJ-92《火灾自动报警系统施工及验收规范》五、综合布线（含网络设备、服务器、存储）国内标准规范：GBT-T--2000《建筑与建筑群综合布线工程系统设计规范》GBT-T--2000《建筑与建筑群综合布线系统工程验收规范》国际标准规范：ISO/IEC-95《信息技术互联国际标准》ISO/IEC ；1995《客户建筑物电缆通用敷设要求》ISO／IECll801客户建筑通用布线系统信息技术国际标准EN通用布线系统信息技术欧洲标准EIA/TIA568A商务楼通信建筑布线标准XXX B（电磁兼客）标准EIA/TIA569商务楼通信通道和空间标准本文介绍了一系列关于网络布线和安防的国际和国内标准规范。
在网络布线方面，国际标准包括EIA/TIA570住宅及小型商业区综合布线标准、TIA/EIA 568-B1北美综合布线标准、ISO/IEC 国际综合布线六类信道标准以及EN欧洲大楼综合布线系统标准等。
强弱电井管理规定(4篇)
强弱电井管理规定第一章总则第一条为了规范强弱电井管理，确保建筑物内电力设施的安全稳定运行，依法维护人民群众财产安全和社会秩序，根据国家有关法律法规，制定本规定。
第二条强弱电井是指在建筑物内设置的专门用于强弱电设备布线的空间或设施。
第三条强弱电井的管理应当坚持“统一规划、统一设计、统一建设、统一管理、统一维护”的原则。
第二章强弱电井的分类和建设第四条强弱电井按照用途和功能分为主干强弱电井和分支强弱电井。
第五条主干强弱电井是指承担整个建筑物强弱电设备的集中布线功能的强弱电井。
第六条分支强弱电井是指承担部分建筑物强弱电设备的布线功能的强弱电井。
第七条强弱电井的建设应当符合国家相关的技术标准和规范，并须经相关部门审批。
第八条强弱电井的建设应当保证井内设备的安全可靠，井外与建筑物之间的防水隔离措施必须做好。
第九条强弱电井应当保留足够的通道和空间，方便维修和改造。
第十条强弱电井的数量和规模应当根据建筑物的用途、面积和电气设备的需要来确定。
第十一条强弱电井的管理和使用应当符合职责明确、安全可靠、统一管理的原则。
第十二条强弱电井管理单位应当组织专业技术人员定期进行巡检，及时发现和处理井内设施的安全隐患和故障。
第十三条强弱电井管理单位应当制定井内设施安全管理制度，加强设施的维护和保养工作。
第十四条强弱电井的使用单位应当按照规定办理使用手续，并承担相应的管理责任。
第十五条强弱电井使用单位在使用过程中，应当严格按照规定安装、使用、维护设备，并确保设备的正常运行。
第十六条强弱电井使用单位应当配备专职人员，负责强弱电井的管理和维护工作。
第四章强弱电井的维护和改造第十七条强弱电井的维护应当做到日常检查、定期保养和应急维修相结合。
第十八条强弱电井的维护工作应当由专业技术人员进行，严禁非专业人员私自进行改造和维修。
第十九条强弱电井设备的更换和改造应当符合相关的技术标准和规范，并经相关部门批准。
第二十条强弱电井的维护和改造应当及时、准确地记录下来，形成档案资料，以备查阅。
XXXX座弱电井施工规范
XXXX座弱电井施工规范
XXXX弱电井施工规范
一、凡来本大厦施工人员须是网络运营商指定专人对接，要求带工作证，凭
网络安装申请表进场施工。
二、施工人员不得酒后施工，进入机房施工应办理施工证，登记后方可施工，
文明施工，安全施工，必须遵守服从物业管理。
三、施工期间不得酗酒、闹事、吸烟、饮食、睡觉等行为，由此产生的责任
均由施工方负责。
四、未经许可，不得擅自触碰机房相关设备，不得擅自移动机房的消防、安
防等安全设施和器材。
五、施工时要按国家绝缘施工规范施工，在弱电井内明显位置做好线标。
六、施工时不得损坏现有装修、设备设施、线缆等。
七、施工期间不能影响业主正常办公。
八、弱电井钥匙不能转借他人。
九、施工撤场前，必须及时清理施工遗留的垃圾杂物，保证弱电井内卫生清
洁。
十、施工时所有线路必须按横平竖直的方向分布严禁蜘蛛网式分布，并用卡
子固定好。
十一、施工现场必须按施工方案布置，施工材料及设备、工具不乱摆乱放，做到文明施工。
十二、施工中如如造成断网事故责任由施工方全部负责。
十三、施工时所有线路禁止走棚顶，只能走地板下面。
我司同意并保证遵守以上相关规定。
网络施工单位盖章：
负责人：
联系电话：。
室外弱电井规范
室外弱电井规范
室外弱电井是城市中重要的基础设施，通常用于埋设无线电、通信、广播、电视等广泛应用的通信电缆。
在建筑工程中，底下的电缆和管线的设计和安装非常重要，特别是在室外弱电井这样的地方。
室外弱电井规范包括规划、设计、安装和维护等方面。
规范涉及的领域很广，包括防水、通风、散热、作业安全等等。
在建设过程中，应该制定详细的规划和方案，确保每个工程细节都被考虑到。
首先，规划方面应该考虑好井的基础设施建设。
应该考虑到堆积物和孔径大小，确保堆积物容易清除和通风，孔径大小通畅，方便工程操作。
其次，安装需严格遵守国家建筑压力水管道的设计、安装技术标准。
应采用合适的电缆和管道材料，要特别注意电缆或信号线的绝缘性能和屏蔽。
防潮防潜入防蒸汽，确保信号不受干扰。
其次，安装中还需考虑作业安全。
在施工现场应派有经验丰富的监督员，各安装人员应严格遵照安装操作规范，确保安装顺利进行。
确切的位置永远是一个问题，应按照规定和手续安排好工程计划，保证井的位置远离游人，要做好标志标识，而且需要准确记录井的位置。
最后，维护方面也要足够重视。
良好的维护可以延长井的使用寿命，并且能有效避免故障发生。
在维护方面，应特别注意井壁的检查，看是否受到损坏、变形或污垢堆积等现象。
在检查中还需注意是否有虫鼠在内部滋生繁殖，以避免其危害性。
总之，室外弱电井规范是维护城市基础设施和设备安全性的必要措施。
在规划、设计、安装和维护等方面都应该遵照严格的标准和规定，确保室外弱电井的正常使用，以满足市民对通讯和电子设备越来越强烈的需求。
强弱电井管理规定
强弱电井管理规定一、定义强弱电井，是指在城市、乡镇等建筑规划中设计的专门用来放置电力设备设施的建筑物。
包括电缆井、分支箱、配电箱、联络箱等各类建筑及设施。
二、管理内容1. 强弱电井的建设1.1 在城市、乡镇等规划中必须有强弱电井。
1.2 强弱电井内应采用无公害、无腐蚀性的材料，并在井壁上面喷上标示颜色，清晰地标注井的名称、所属单位、掩盖时间、电路类型等。
1.3 每个强弱电井必须有专人管理，应进行定期检查和维护，如有问题及时上报和处理。
2. 强弱电井的使用2.1 强弱电井的使用应按照设计规定，禁止超载、乱挖乱接等非法使用。
2.2 强弱电井内配电装置应与户外高压设备有足够的安全距离，应定期检查维护，确保配电装置正常运行。
2.3 强弱电井应保持干燥、通风良好。
设备应放置整齐，不得与电线、电缆接触。
2.4 禁止在强弱电井内进行储存易燃、易爆物品或其他危险物品。
3. 强弱电井的维护3.1 强弱电井的维护应由专人负责，可委托专业维保机构进行维护，确保维修质量，同时保证安全。
3.2 强弱电井配电设施的维护应按照规定周期进行。
3.3 强弱电井设施的维护及安全问题应及时上报，并在做好维护的基础上，安排专人查找问题根源并彻底解决。
4. 强弱电井的安全4.1 严禁在强弱电井内进行火种作业，如电焊、钎焊等作业。
4.2 禁止在强弱电井内进行任何形式的商业经营、私拉乱接电线、盗窃等违法行为。
4.3 强弱电井的使用单位及施工单位，应按照相关规定对使用人员进行必要的培训，并落实管理和安全责任，确保强弱电井的安全。
4.4 强弱电井出现问题或发生事故时，应立即采取应急措施，及时上报有关部门，保证公众安全和电力供应的正常运行。
三、处罚措施对违反强弱电井管理规定的单位和个人，应依据“城市建设和管理条例”等有关法律法规进行严格处罚。
四、结语强弱电井属于城市建设中重要的电力设施，它的管理涉及到城市建设、用电安全和公共利益等重要方面。
为保证强弱电井的安全使用，规范强弱电井的管理，应加强有关部门的协调，建立规范的管理制度和完善的维护体系，切实为公众提供安全、可靠、高效的电力服务。
