电工实际操作比武试题
电工技术比赛评分规则及实操要求
实际操作比赛项目
１、电缆、导线的识别及导线的连接：对给定电缆、导线进行材料、型号、截面积
等项目的识别；对导线安全载流量口试；按要求作单股铜线或多股铜线的连接。时
间为20分钟。
2、按给定电路进行硬线配盘：按给定电路、给定量的硬导线，布置电器元件，进行
规范化配盘，通电后能完成对电动机的控制（电动机的单向、双向运行控制线路、
时间控制线路、顺序控制线路等）。时间为180分钟。
一、比赛项目分值及时间要求
以基本理论知识和实际操作技能合计作为总成绩，满分为100分。
其中：
１、基本理论知识成绩占30％，满分为100分，比赛时间为90分钟。
２、电缆、导线的识别及导线的连接成绩占10％，满分为100分，比赛时间为20分
钟。
3、按给定电路进行硬线配盘成绩占60％，满分为100分，比赛时间为180分钟。
二、比赛技术要求
（一）导线连接
用独股导线作直线型（一字型）、T型连接、多股铜芯导线的直线连接，双股线的对
接
导线的绝缘恢复（二层）。
（二）导线和电缆的识别
正确判断截面积为0.75～4mm2的常用导线的型号、截面积以及允许通过的额定电流
值。
正确判断截面积为50mm2以下的常用电力电缆的型号和电缆的基本结构。
注：附标准见后
三、按给定电路进行硬线配盘
图一控制线路功能：
１、SB2控制电动机M1正转起动后，SB3才能控制电动机M2起动。
２、电动机M2起动10秒后，电动机M1自行转为反转运行。
３、SB1控制电动机M1和电动机M2同时停止。
图二控制线路功能：
１、SB1控制电动机M1工作起动后，SB2才能控制电动机M2起动。
２、SB3控制M2停止
３、SB4控制电动机M1和电动机M2同时停止
注：附评分标准见后
四、工具：
参赛选手自备平头螺丝刀（100mm、75mm各一把）、十字螺丝刀（100mm、75mm
各一把）、老虎钳、尖嘴钳、斜嘴钳、活动板手、剥线钳、电笔、电工刀、万用表及
绝缘鞋、工作服等劳动防护用品。
五、评分标准
导线判断与连接评分标准
项目 配 分 序号 评分标准 得分
备
注
导线的
判断
40 1
正确判断常用导线的型号、导体截
面积和允许通过的额定电流值
导线型号判断不正确每根扣4分
导体截面积判断不正确每根扣4分
允许通过的额定电流值判断不正确
每根扣4分
2
正确判断常用电力电缆的型号、电
缆的基本结构
电缆型号判断不正确扣8分
电缆的基本结构判断不正确扣8分
导线连接 40
3 缠绕长度不够扣8分
4 缠绕密度不均匀，每次扣4分
5 缠绕不圆、不平直每次扣2分
6 外观不平滑、有伤痕每次扣2分
绝缘恢复 10 7 包扎方法不正确扣2分 绝缘胶带层数不够扣4分
外观不均匀、不规范扣4分
安全文明
生产
10
8
着装规范
不穿工作服、绝缘鞋各扣2分
9
规范操作，注重人身安全
若有皮肤损伤至出血扣6分
总分 100
注：如等同分数，以操作时间短的选手优先
外观评判组长: 考 生:
评 判 员: 时 间
硬线配盘考试评分标准
项目内容 配分 评分标准 得分 备注
装前检查 15分 电器元器件及电动机质量检查
1、 电器元器件外观好坏未检查 每只扣2分
2、 电器元器件触点、线圈未检查 每只扣2分
3、 电动机绝缘未检查 扣3分
4、 电动机相间阻值未检查 扣3分
安装元件 15分 1、 元器件布置不整齐、不均匀、不合理
每只扣3
分
2、 元件安装不紧固 每只扣4分
3、 安装元件时漏装螺钉 每只扣1分
4、 损坏元件 扣15分
布线 30分 1、 不按电路图接线 扣15分
2、 布线不合理不整齐
主电路 每根扣4分
控制电路 每根扣3分
3、 接点松动、裸铜过长、压绝缘层、反圆
每个接点扣1
分
4、 损伤导线绝缘或线芯 每根扣3分
5、 漏套或错套编码管 每处扣2分
通电试车 30分 1、 热继电器整定值未整定或整定错 扣5分
2、 熔体规格配错 扣5分
3、 电动机漏接接地线 扣5分
4、 通电前电动机未盘车 扣5分
5、 通电前未检查动力电源 扣5分
6、 通电试车第一次不成功 扣10分
第二次不成功 扣20分
第三次不成功 扣30分
安全文明生产 10分 1、 违反电力安全工作规程 加扣5-40分
2、 乱线敷设 扣10分
3、 不穿工作服、绝缘鞋 各扣2分
定额时间 180分钟，每超过1分钟 扣1
分
成绩 100
分
注：如等同分数，以操作时间短的选手优先
外观评判组长: 考 生:
评 判 员: 时 间:
电工比武测试题及答案
电工比武测试题及答案一、单选题（每题2分，共10题）1. 电路中，电压与电流的关系遵循以下哪个定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 库仑定律答案：A2. 交流电的有效值与峰值之间的关系是？A. 有效值等于峰值B. 有效值等于峰值的1/√2倍C. 有效值等于峰值的√2倍D. 有效值等于峰值的2倍答案：B3. 以下哪种材料不适合用作导线？A. 铜B. 铝C. 橡胶D. 银答案：C4. 星形连接和三角形连接的主要区别是什么？A. 连接方式不同B. 电压等级不同C. 电流流向不同D. 电阻大小不同答案：A5. 电路中的功率因数是指？A. 电压与电流的相位差B. 电压与电流的比值C. 电压与电流的乘积D. 电压与电流的有效值答案：A6. 以下哪种继电器是用于过电流保护？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器答案：C7. 变压器的工作原理是什么？A. 电磁感应B. 电磁感应和自感C. 电磁感应和互感D. 自感答案：C8. 三相电路中，星形连接的线电压与相电压的关系是？A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的1/√3倍D. 线电压等于相电压的2倍答案：B9. 电路中，电阻的单位是什么？A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 以下哪种设备用于测量电路中的电流？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B二、多选题（每题3分，共5题）1. 以下哪些因素会影响电路中的电阻？A. 材料B. 长度C. 温度D. 湿度答案：A, B, C2. 以下哪些是电路中常见的故障？A. 短路B. 开路C. 过载D. 欠压答案：A, B, C, D3. 以下哪些是电气安全的基本措施？A. 使用合格的电气设备B. 定期检查电气线路C. 遵守操作规程D. 穿戴适当的防护装备答案：A, B, C, D4. 以下哪些是三相电路的特点？A. 三个相位的电压和电流相等B. 三个相位的电压和电流相位差120度C. 三个相位的电压和电流相位差180度D. 三个相位的电压和电流相位差360度答案：A, B5. 以下哪些是电气设备接地的目的？A. 防止设备过电压B. 防止设备漏电C. 提高设备效率D. 减少电磁干扰答案：A, B, D结束语：以上是电工比武测试题及答案，希望能够帮助各位电工朋友检验和提升自己的专业技能。
电工实际操作比武试题
硬线配盘考试评分标准
项目内容
配分
评分标准
得分
备注
装前检查
15分
电器元器件及电动机质量检查
1、电器元器件外观好坏未检查每只扣2分
2、电器元器件触点、线圈未检查每只扣2分
3、电动机绝缘未检查扣3分
4、电动机相间阻值未检查扣3分
安装元件
15分
2、乱线敷设扣10分
3、不穿工作服、绝缘鞋各扣2分
定额时间
180分钟，每超过1分钟扣1分
成绩
100分
注：如等同分数，以操作时间短的选手优先
外观评判组长:考生:
评判员:时间:
1、元器件布置不整齐、不均匀、不合理
每只扣3分
2、元件安装不紧固每只扣4分
3、安装元件时漏装螺钉每只扣1分
4、损坏元件扣15分
布线
30分
1、不按电路图接线扣15分
2、布线不合理不整齐
主电路每根扣4分
控制电路每根扣3分
3、接点松动、裸铜过长、压绝缘层、反圆
每个接点扣1分
4、损伤导线绝缘或线芯每根扣3分

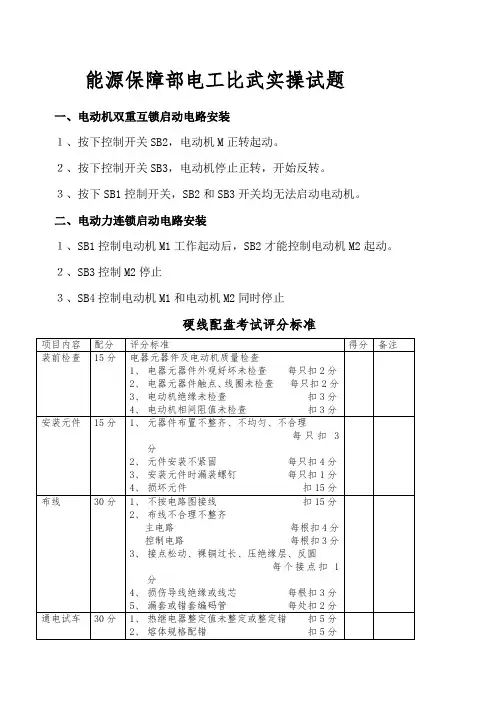

能源保障部电工比武实操试题
一、电动机双重互锁启动电路安装
１、按下控制开关SB2，电动机M正转起动。
２、按下控制开关SB3，电动机停止正转，开始反转。
３、按下SB1控制开关，SB2和SB3开关均无法启动电动机。
二、电动力连锁启动电路安装
１、SB1控制电动机M1工作起动后，SB2才能控制电动机M2起动。
5、漏套或错套编码管每处扣2分
通电试车
30分
1、热继电器整定值未整定或整定错扣5分
2、熔体规格配错扣5分
3、电动机漏接接地线扣5分
电工比武理论试题及答案
电工比武理论试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的参考方向与实际方向可以（）。
A. 相同B. 相反C. 垂直D. 无关答案：D2. 在星形连接的三相电路中，线电流与相电流的关系是（）。
A. 线电流等于相电流B. 线电流等于相电流的√3倍C. 线电流等于相电流的1/√3倍D. 线电流与相电流无关答案：B3. 下列哪种情况不会引发电气火灾？（）A. 电缆超负荷运行B. 电路短路C. 电路接触不良D. 使用符合规格的电线和设备答案：D4. 对于纯电阻电路，功率因数cosφ等于（）。
A. 0B. 1C. -1D. 无法确定答案：B5. 变压器的原、副线圈的电压比与匝数比的关系是（）。
A. 反比B. 正比C. 无关D. 相等答案：B6. 三相异步电动机的转子旋转速度与（）有关。
A. 电源频率B. 磁极对数C. 负载大小D. 电源电压答案：A 和 B7. 电工在进行带电作业时，应穿戴的防护用品不包括（）。
A. 绝缘手套B. 绝缘鞋C. 安全帽D. 护目镜答案：C8. 电流通过人体最危险的途径是（）。
A. 从手到脚B. 从脚到脚C. 左手到右手D. 从头部到脚答案：D9. 测量电路绝缘电阻时，应使用（）。
A. 万用表B. 兆欧表C. 电桥D. 接地电阻测试仪答案：B10. 在三相四线制供电系统中，中性点的作用是（）。
A. 接地B. 传输电流C. 维持电压稳定D. 连接负载答案：A 和 C二、多项选择题（每题3分，共15分）11. 下列哪些属于电工安全操作规程的内容？（）A. 工作前检查工具是否完好B. 任何时候都可以直接用手触摸带电体C. 停电作业前必须验电D. 工作结束后立即清理现场答案：A、C、D12. 电磁感应现象产生的条件包括（）。
A. 闭合电路的一部分导体B. 磁场中的导体C. 导体在磁场中做切割磁力线运动D. 磁场的强度不变答案：A、C13. 并联电路的特点包括（）。
A. 各支路两端的电压相等B. 干路电流等于各支路电流之和C. 各支路电流与其电阻成反比D. 总电阻变小答案：A、B、C、D14. 以下哪些因素会影响变压器的铁损？（）A. 铁芯的材料B. 变压器的负载大小C. 铁芯的截面面积D. 电源的频率答案：A、C、D15. 电流对人体的伤害方式主要有（）。
电工比武考试题及答案
电工比武考试题及答案一、单选题（每题2分，共10题，满分20分）1. 电路中电流的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：C2. 交流电的有效值是指：A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D3. 电容器的单位是：A. 欧姆B. 伏特C. 法拉D. 瓦特答案：C4. 电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A5. 电感的单位是：A. 欧姆B. 伏特C. 亨利D. 瓦特答案：C6. 电流通过导体产生的热量与电流的平方、电阻和时间成正比，这个定律称为：A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第定律答案：B7. 电路中电压的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：B8. 电功率的单位是：A. 欧姆B. 伏特C. 瓦特D. 安培答案：C9. 电路中电流的流动方向是：A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 不流动答案：A10. 电路中电压、电流和电阻之间的关系遵循：A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第定律答案：A二、多选题（每题3分，共5题，满分15分）11. 以下哪些是电路的基本组成部分？A. 电源B. 电阻C. 开关D. 导线答案：A, B, C, D12. 以下哪些是电路的状态？A. 开路B. 短路C. 通路D. 断路答案：A, B, C13. 以下哪些是电路中的三种基本元件？A. 电阻器B. 电容器C. 电感器D. 二极管答案：A, B, C14. 以下哪些是电路中的功率？A. 有功功率B. 无功功率C. 视在功率D. 功率因数答案：A, B, C15. 以下哪些是电路中的连接方式？A. 串联B. 并联C. 混联D. 独立联答案：A, B, C三、判断题（每题1分，共10题，满分10分）16. 欧姆定律适用于直流电路和交流电路。
（对/错）答案：错17. 电容器可以存储电荷，但不能存储电能。
电工比武考试题及答案
电工比武考试题及答案一、单选题1. 电路中电流的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 并联电路中，各支路电压的关系是（）。
A. 相等B. 不相等C. 互不影响D. 无法确定答案：A3. 交流电路中，电感元件的阻抗与频率的关系是（）。
A. 成正比B. 成反比C. 无关D. 正比于频率的平方答案：A4. 星形接法的三相电路中，线电压与相电压的关系是（）。
A. 相等B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 无法确定答案：B二、多选题1. 以下哪些是电工安全操作的基本要求？（）A. 穿戴绝缘手套B. 使用绝缘工具C. 操作前检查工具D. 随意操作高压设备答案：ABC2. 电路中常见的三种基本元件包括（）。
A. 电阻器B. 电容器C. 电感器D. 二极管答案：ABC三、判断题1. 三相电路中，三相负载不平衡时，中性线电流为零。
（）答案：错误2. 电容器的容抗与频率成反比。
（）答案：正确四、计算题1. 已知电阻R=10Ω，电压U=12V，求通过电阻的电流I。
答案：I=U/R=12V/10Ω=1.2A2. 已知电感L=0.5H，电阻R=5Ω，交流电源的频率f=50Hz，求电路的总阻抗Z。
答案：Z=√(R²+(2πfL)²)=√(5²+(2π×50×0.5)²)Ω≈10.61Ω五、简答题1. 简述三相电路的星形接法和三角形接法的区别。
答案：星形接法中，三个绕组的首端连接在一起形成中性点，尾端分别连接到负载；三角形接法中，三个绕组首尾相连形成一个闭合回路，负载连接在三个绕组的节点上。
星形接法可以提供中性线，而三角形接法则不能。
2. 什么是短路？短路的危害有哪些？答案：短路是指电路中两个不应直接连接的点之间发生了直接连接，导致电流急剧增大的现象。
短路的危害包括：损坏电气设备、引发火灾、造成人身伤害等。
电工实际操作比武试题
1、元器件布置不整齐、不均匀、不合理
每只扣3分
2、元件安装不紧固每只扣4分
3、安装元件时漏装螺钉每只扣1分
4、损பைடு நூலகம்元件扣15分
布线
30分
1、不按电路图接线扣15分
2、布线不合理不整齐
主电路每根扣4分
控制电路每根扣3分
3、接点松动、裸铜过长、压绝缘层、反圆
每个接点扣1分
4、损伤导线绝缘或线芯每根扣3分
能源保障部电工比武实操试题
一、电动机双重互锁启动电路安装
１、按下控制开关SB2，电动机M正转起动。
２、按下控制开关SB3，电动机停止正转，开始反转。
３、按下SB1控制开关，SB2和SB3开关均无法启动电动机。
二、电动力连锁启动电路安装
１、SB1控制电动机M1工作起动后，SB2才能控制电动机M2起动。
2、乱线敷设扣10分
3、不穿工作服、绝缘鞋 各扣2分
定额时间
180分钟，每超过1分钟 扣1分
成绩
100分
注：如等同分数，以操作时间短的选手优先
外观评判组长: 考 生:
评 判 员: 时 间:
5、漏套或错套编码管每处扣2分
通电试车
30分
1、热继电器整定值未整定或整定错扣5分
2、熔体规格配错扣5分
3、电动机漏接接地线扣5分
4、通电前电动机未盘车 扣5分
5、通电前未检查动力电源 扣5分
6、通电试车第一次不成功扣10分
第二次不成功扣20分
第三次不成功扣30分
安全文明生产
10分
1、违反电力安全工作规程加扣5-40分
２、SB3控制M2停止
３、SB4控制电动机M1和电动机M2同时停止
电工技能比武考试试题
电工技能比武考试试题一、单项选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反时，该电流为（）。
A. 正电流B. 负电流C. 直流电D. 交流电2. 电阻的单位是欧姆，其符号为（）。
A. ΩB. VC. AD. W3. 以下哪种材料不适合用作绝缘体？（）A. 橡胶B. 玻璃C. 金属D. 陶瓷4. 三相电路中，星形连接的线电压与相电压的关系是（）。
A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压5. 电路中并联电阻的总电阻值（）单个电阻值。
A. 大于B. 小于C. 等于D. 无法确定6. 电容器在直流电路中的作用是（）。
A. 导通B. 断开C. 限流D. 滤波7. 以下哪种工具不适用于测量电流？（）A. 万用表B. 钳形电流表C. 电压表D. 绝缘电阻测试仪8. 交流电路中，功率因数为1时，电路为（）。
A. 纯电阻电路B. 纯电感电路C. 纯电容电路D. 非纯电阻电路9. 电路中串联电阻的总电阻值（）单个电阻值。
A. 大于B. 小于C. 等于D. 无法确定10. 测量交流电路中的电压时，应使用（）。
A. 直流电压表B. 交流电压表C. 直流电流表D. 交流电流表二、多项选择题（每题3分，共15分）11. 下列哪些因素会影响电路的总电阻？（）A. 电阻材料B. 电阻长度C. 电阻截面积D. 电阻温度12. 电路中的功率损耗与哪些因素有关？（）A. 电流的平方B. 电压的平方C. 电阻值D. 频率13. 以下哪些设备需要使用三相电源供电？（）A. 家用冰箱B. 工业机床C. 家用空调D. 电动葫芦14. 电路中并联电容器的作用包括（）。
A. 提高功率因数B. 降低电压C. 减少电流D. 滤除谐波15. 以下哪些属于安全用电的基本要求？（）A. 使用合格电器B. 定期检查电路C. 避免潮湿环境使用电器D. 私自改装电器三、判断题（每题1分，共10分）16. 电路中的电流总是从高电位流向低电位。
电工技能比武测试题及答案
电工技能比武测试题及答案一、单选题1. 电工在进行电气设备检修工作时，应首先遵守的原则是：A. 安全第一B. 速度第一C. 效果第一D. 节约成本2. 以下哪项是电气装置发生事故最常见的原因？A. 电气设备过载B. 电气设备短路C. 电气设备老化D. 电气设备绝缘损坏3. 在电缆敷设过程中，为确保电缆的安全使用，应防止以下哪种情况的发生？A. 电缆沟填埋不够深B. 电缆龙骨铺设不平整C. 电缆不符合规定的敷设弯曲半径D. 电缆绝缘层存在缺陷4. 在进行高处作业时，应采取下列哪种措施来防止安全事故的发生？A. 脚踩稳固的支架B. 戴上安全帽C. 绑上安全绳D. 佩戴防滑手套5. 以下哪种设备需要定期进行绝缘电阻测试？A. 控制变压器B. 接地装置C. 高压电缆D. 熔断器二、多选题1. 电工在进行电气维修时，应遵守的电气事故隐患排查原则包括：A. 检查电气设备接地是否完好B. 检查电气设备的绝缘状况C. 检查电气设备的开关是否锈蚀D. 检查电气设备的电源是否稳定E. 检查电气设备的防护措施是否到位2. 以下哪些措施可以有效防止触电事故的发生？A. 进行电气设备的定期维护B. 加装漏电保护器C. 使用符合标准的绝缘工具和设备D. 开展电气安全培训和教育E. 经常检查电气设备的接线是否松动三、判断题1. 电气设备的绝缘电阻越大，倍数关系越好。
2. 电气设备必须安装过电流保护装置。
3. 电工操作电气设备时，应戴上绝缘手套。
四、简答题1. 简述电气设备的定期检修工作应包括哪些内容。
参考答案：一、单选题1. A2. B3. C4. C5. C二、多选题1. A、B、E2. A、B、C、D、E三、判断题1. 错误2. 正确3. 正确四、简答题1. 定期检修工作应包括以下内容：- 检查电气设备的绝缘状况，确保绝缘完好；- 检查电气设备的接地情况，确保接地正常可靠；- 检查电气设备的开关、插座等部件是否灵活可靠；- 对电气设备进行清洁、润滑和紧固处理；- 保养和更换电气设备的损坏或老化零部件；- 检查电气设备的配电线路是否合理、安全。
电工比武实操试题
电工比武实操试题一、比赛项目1、电缆、导线、螺丝的识别和导线的连接。
2、按给定电路进行硬线的接线配盘。
二、比赛项目时间和分值设定1、电缆、导线、螺丝的识别和导线的连接成绩占15％。
比赛时间为15分钟。
2、按给定电路进行硬线的接线配盘成绩占55％。
比赛时间为160分种。
三、实践技术比武技术要求（一）导线连接1、用独股导线分别作直线型（一字型）和T型连接各一个；2、并对其中的T型连接导线进行绝缘恢复（二层）。
（二）导线、电缆和螺丝的识别1、正确判断截面积为0.75～6mm2的常用导线的型号、截面积以及运行通过的额定电流值。
2、正确判断截面积为16～95mm2以下的常用电力电缆的型号和电缆的基本结构。
3、正确判断截面积为4～10mm2以下的常用螺丝的型号和截面积。
4、将判断结果当场回答由裁判判分。
（三）按给定电路进行硬线的接线配盘1、有关事项（1）先将给定器件合理排布在木板上，然后自行固定，再按给定电路接线。
（2）把按钮盒或按钮不固定在盘上，用连线将相应触点引出到接线排上，然后再用硬线接入电路。
（3）接线配盘允许延时，但将扣减相应项得分，且延时时间不得超过10分钟。
（4）比赛开始后，选手检查器件，有问题时应于8分钟内向裁判提出。
8分钟过后，默认为元器件为好的。
（5）本方案给出的为参考图，在实际比赛时由裁判给出实际的考试图。
2、实线连接及控制线路功能：（1） SB2控制电动机M1正转起动后，SB3才能控制电动机M2起动。
（2）电动机M2起动10秒后，电动机M1自行转为反转运行。
并且电动机M2停止。
（3） SB1可以控制电动机M1和电动机M2同时停止。
四、实践技术比武评分标准1、接线配盘评分标准：见附件12、导线、电缆和螺丝判断与导线连接批评分标准：见附件2五、实践技术比武其他要求1、技术比武选手自备平头螺丝刀（100mm、75mm各一把）、十字螺丝刀（100mm、75mm各一把）、克丝钳、尖嘴钳、斜嘴钳、活动扳手、剥线钳、电笔、电工刀、万用表及绝缘鞋、工作服等劳动防护用品。
