CAXA2007快捷键
CAXA 电子图版快捷键
功能
F2
切换显示当前坐标/显示相对移动距离
F3
显示全部
F4
使用参考点
F5
切换坐标系
F6
动态导航
F7
三视图导航
F8
启用/关闭鹰眼
F9
全屏显示
Home
显示还原
PageUp
显示放大（1.25倍）
PageDown
显示缩小（0.8倍）
↑
上移
↓
下移
←
左移
→
右移
键盘命令
普通命令
透明命令
普通命令
键盘命令
功能
说明
frmsave
存储图框
将定义好的图框文件存盘。
fullview
全屏显示
切换全屏显示和窗口显示
guide
三视图导航
根据两个视图生成第三个视图。
hatch
剖面线
画剖面线。
hatchpos
剖切符号
标出剖面的剖切位置。
headdef
定义标题栏
将一个图形定义为标题栏文件。
headerfill
填写标题栏
填写标题栏的内容。
图形复制
Ctrl+V
图形粘贴
Alt+BackSpace
取消操作（undo）
Delete
删除
Shift+Delete
图形剪切
Shift+Esc
退出Ole对象的在位编辑
Ctrl+Insert
复制
Shift+Insert
粘贴
Ctrl+X
剪切
Ctrl+Y
恢复操作（redo）
CAXA 快捷键记住这些大大提高你的工作效率
CAXA 快捷键记住这些大大提高你的工作效率这些东西你不一定全部记住，但是至少常用的记住以后，你会发现。
效率提高了很多电子图板命令列表功能名称键盘命令简化命令快捷键新建New Ctrl+N打开Open Ctrl+O关闭Close Ctrl+W保存Save Ctrl+S另存为Saveas Ctrl+SHIFT+S并入Merge部分存储Partsave打印Plot Ctrl+P文件检索Idx CTRL+FDWG/DXF批转换器DWG模块管理器Manage清理Purge退出Quit Alt+F4撤销Undo Ctrl+Z恢复Redo Ctrl+Y选择所有Selall Ctrl+A剪切Cutclip Ctrl+X复制Copyclip Ctrl+C带基点复制Copywb Ctrl+ SHIFT +C粘贴Pasteclip Ctrl+V粘贴为块Pasteblock Ctrl+ SHIFT +V选择性粘贴Specialpaste Ctrl+R插入对象Insertobj OBJ链接Setlink Ctrl+KOLE对象OLE清除Delete Delete删除所有Eraseall重新生成Refresh全部重新生成Refreshall显示窗口Zoom Z显示平移Pan P显示全部Zoomall ZA F3显示复原Home Home显示比例Vscale显示回溯Prev ZP显示向后Next ZN显示放大Zoomin PageUp 显示缩小Zoomout PageDown动态平移Dyntrans 鼠标中键/Shift+鼠标左键动态缩放Dynscale 鼠标滚轮/Shift+鼠标右键图层Layer线型Ltype颜色Color线宽Wide点样式Ddptype文本样式Textpara尺寸样式Dimpara引线样式Ldtype形位公差样式Fcstype粗糙度样式Roughtype焊接符号样式Weldtype基准代号样式Datumtype剖切符号样式Hatype序号样式Ptnotype明细表样式Tbltype样式管理Type T 图幅设置Setup调入图框Frmload定义图框Frmdef存储图框Frmsave填写图框Frmfill编辑图框Frmedit调入标题栏Headload定义标题栏Headdef存储标题栏Headsave填写标题栏Headerfill编辑标题栏Headeredit调入参数栏Paraload定义参数栏Paradef存储参数栏Parasave填写参数栏Parafill编辑参数栏Paraedit生成序号Ptno删除序号Ptnodel编辑序号Ptnoedit交换序号Ptnochange明细表删除表项Tbldel明细表表格折行Tblbrk填写明细表Tbledit明细表插入空行Tblnew输出明细表Tableexport明细表数据库操作Tabdat直线Line L 两点线Lpp角度线La角等分线Lia切线/法线Ltn等分线Bisector平行线Parallel LL 圆Circle C 圆:圆心_直径Cir圆:两点Cppl圆:三点Cppp圆:两点_半径Cppr圆弧Arc A 圆弧:三点Appp圆弧:圆心起点圆心角Acsa圆弧:两点半径Appr圆弧:圆心半径起终角Acra圆弧:起点终点圆心角Asea圆弧:起点半径起终角Asra样条Spline SPL点Point PO公式曲线Fomul椭圆Ellipse EL矩形Rect正多边形Polygon多段线Pline中心线Centerl等距线Offset O剖面线Hatch H填充Solid文字Text局部放大图Enlarge波浪线Wavel双折线Condup箭头Arrow齿轮Gear圆弧拟合样条Nhs孔/轴Hole插入图片Insertimage图片管理器Image块创建Block块插入Insertblock块消隐Hide属性定义Attrib粘贴为块Pasteblock Ctrl+Alt+V 块编辑Blockedit BE块在位编辑Refedit RE 提取图符Sym定义图符Symdef图库管理Symman驱动图符Symdrv图库转换Symexchange构件库（见构件库表）尺寸标注Dim D 基本标注Powerdim基线标注Basdim连续标注Contdim三点角度标注3parcdim角度连续标注Continuearcdi m半标注Halfdim大圆弧标注Arcdim射线标注Radialdim锥度/斜度标注Gradientdim曲率半径标注Curvradiusdim坐标标注Dimco DC 原点标注Origindim快速标注Fastdim自由标注Freedim对齐标注Aligndim孔位标注Hsdim引出标注downleaddim自动列表Autolist倒角标注Dimch引出说明Ldtext粗糙度Rough基准代号Datum形位公差Fcs焊接符号Weld剖切符号Hatchpos中心孔标注Dimhole技术要求Speclib删除Erase Delete 删除重线Eraseline平移Move MO平移复制Copy旋转Rotate RO镜像Mirror MI缩放Scale SC阵列Array AR过渡Corner CO圆角Fillet多圆角Fillets倒角Chamfer外倒角Chamferaxle内倒角Chamferhole多倒角Chamfers尖角Sharp裁减Trim TR齐边Edge ED打断Break BR拉伸Stretch S分解Explode EX标注编辑Dimedit尺寸驱动Drive特性匹配Match切换尺寸风格Dimset文本参数编辑Textset文字查找替换Textoperation三视图导航Guide坐标点Id两点距离Dist角度Angle元素属性List周长Circum面积Area重心Barcen惯性矩Iner系统状态Status特性Properties 置顶Totop置底Tobottom 置前Tofront置后Toback文字置顶Texttotop 尺寸置顶Dimtotop 文字或尺寸置顶Tdtotop新建用户坐标系Newucs管理用户坐标系Switch打印排版Printool EXB浏览器Exbview工程计算器Caxacalc 计算器Calc画笔Paint智能点工具设置Potset拾取过滤设置Objectset 自定义界面Customize界面重置Interfacerese t界面加载Interfaceload界面保存Interfacesave选项Syscfg关闭窗口Close全部关闭窗口Closeall层叠窗口Cascade横向平铺Horizontally纵向平铺Vertically排列图标Arrange帮助Help F1关于电子图板About构件库：单边洁角Concs 构件库：双边洁角Concd 构件库：单边止锁孔Conch 构件库：双边止锁孔Conci 构件库：孔根部退刀槽Conce 构件库：孔中部退刀槽Concm 构件库：孔中部圆弧退刀槽Conca 构件库：轴端部退刀槽Conco 构件库：轴中部退刀槽Concp 构件库：轴中部圆弧退刀槽Concq 构件库：轴中部角度退刀槽Concr 构件库：径向轴承润滑槽1Conla 构件库：径向轴承润滑槽2Conlb 构件库：径向轴承润滑槽3Conlc 构件库：推力轴承润滑槽1Conlh 构件库：推力轴承润滑槽2Conli 构件库：推力轴承润滑槽3Conlj 构件库：平面润滑槽1Conlo 构件库：平面润滑槽2Conlp 构件库：平面润滑槽3Conlq 构件库：平面润滑槽4Conlr 构件库：滚花Congg 构件库：圆角或倒角Congc 构件库：磨外圆Conro 构件库：磨內圆Conri 构件库：磨外端面Conre 构件库：磨內端面Conrf 构件库：磨外圆及端面Conra 构件库：磨內圆及端面Conrb 构件库：平面Conrp 构件库：V型Conrv 构件库：燕尾导轨Conrt 构件库：矩形导轨Conrr 转图工具：幅面初始化Frminit转图工具：填写标题栏Headerfill转图工具：转换明细表表头Tblhtrans转图工具：转换明细表Tbltransform转图工具：补充序号Ptnoadd转图工具：恢复标题栏Rehead转图工具：恢复图框Refrm切换正交Ortho F8切换线宽Showide切换动态输入Showd切换捕捉方式Catch F6切换Interface F9添加到块内Blockin从块内移出Blockout取消块在位编辑Blockonqwo完成块在位编辑Blockonqws退出块编辑Blockq指定参考点F4切换当前坐标系F5切换相对/坐标值F2三维视图导航开关F7标准工具条Ctrl+B 颜色图层工具条Ctrl+E 常用工具条Ctrl+U 主菜单Ctrl+M 状态条Ctrl+T 特性窗口Ctrl+Q 立即菜单Ctrl+I。
CAXA快捷键全套整合
功能名称键盘命令快捷键.新建New Ctrl+N翻开Open Ctrl+O关闭Close Ctrl+W保存Save Ctrl+S另存为Saveas Ctrl+SHIFT+S并入Merge局部储藏Partsave打印Plot Ctrl+P文件检索Idx CTRL+FDWG/DXF 批转DWG换器模块管理器Manage清理Purge退出Quit Alt+F4撤掉Undo Ctrl+Z恢复Redo Ctrl+Y选择全部Selall Ctrl+A剪切Cutclip Ctrl+X复制Copyclip Ctrl+C带基点复制Copywb Ctrl+ SHIFT +C粘贴Pasteclip Ctrl+V粘贴为块Pasteblock Ctrl+ SHIFT +V选择性粘贴Specialpaste Ctrl+R插入对象Insertobj链接Setlink Ctrl+KOLE 对象OLE去除Delete Delete删除全部Eraseall重新生成Refresh全部重新生成Refreshall显示窗口Zoom显示平移Pan显示全部Zoomall F3显示复原Home Home显示比率Vscale显示回溯Prev显示向后Next显示放大Zoomin PageUp显示减小Zoomout PageDown鼠标中键 /Shift+鼠动向平移Dyntrans标左键鼠标滚轮 /Shift+鼠动向缩放Dynscale标右键图层线型颜色线宽点样式文本样式尺寸样式引线样式形位公差样式粗糙度样式焊接符号样式基准代号样式剖切符号样式序号样式明细表样式样式管理图幅设置调入图框定义图框Layer Ltype Color Wide Ddptype Textpara Dimpara Ldtype Fcstype Roughtype Weldtype Datumtype Hatype Ptnotype Tbltype Type Setup Frmload Frmdef储藏图框填写图框编写图框调入标题栏定义标题栏储藏标题栏填写标题栏编写标题栏调入参数栏定义参数栏储藏参数栏填写参数栏编写参数栏生成序号删除序号编写序号交换序号Frmfill Frmedit Headload Headdef Headsave Headerfill Headeredit Paraload Paradef Parasave Parafill Paraedit Ptno Ptnodel Ptnoedit Ptnochange明细表删除表项明细表表格折行填写明细表明细表插入空行Tbldel Tblbrk Tbledit Tblnew输出明细表明细表数据库操Tabdat 作直线两点线角度线角均分线切线/法线均分线平行线圆圆 :圆心 _直径圆 :两点圆 :三点圆 :两点 _半径圆弧圆弧 :三点圆弧 :圆心起点圆Line LppLaLiaLtn Bisector Parallel Circle Cir Cppl Cppp Cppr Arc Appp Acsa心角圆弧 :两点半径圆弧 :圆心半径起Appr Acra.终角圆弧 :起点终点圆Asea心角圆弧 :起点半径起Asra终角样条Spline点Point公式曲线Fomul椭圆Ellipse矩形Rect正多边形Polygon多段线Pline中心线Centerl等距线Offset剖面线Hatch填充Solid文字Text局部放大图Enlarge波浪线Wavel双折线Condup箭头Arrow.齿轮圆弧拟合样条孔 / 轴插入图片图片管理器块创立块插入块消隐属性定义粘贴为块块编写块在位编写提取图符定义图符图库管理驱动图符GearNhsHoleInsertimageImageBlockInsertblockHideAttribPasteblockBlockeditRefeditSymSymdefSymmanSymdrvSymexchangCtrl+Alt+V图库变换e构件库〔见构件库表〕尺寸注明Dim根本注明Powerdim基线注明Basdim连续注明Contdim三点角度注明3parcdimContinuearc 角度连续注明dim半注明Halfdim大圆弧注明Arcdim射线注明Radialdim锥度 / 斜度注明GradientdimCurvradiusdi 曲率半径注明m坐标注明Dimco原点注明Origindim快速注明Fastdim自由注明Freedim对齐注明Aligndim孔位注明Hsdimdownleaddi 引出注明m自动列表Autolist倒角注明Dimch引出说明Ldtext粗糙度Rough基准代号Datum形位公差Fcs焊接符号Weld剖切符号Hatchpos中心孔注明Dimhole技术要求Speclib删除Erase Delete 删除重线Eraseline平移Move平移复制Copy旋转Rotate镜像Mirror缩放Scale阵列Array过渡Corner圆角Fillet多圆角Fillets倒角Chamfer.外倒角内倒角多倒角尖角裁汰齐边打断拉伸分解注明编写尺寸驱动特点般配切换尺寸风格文本参数编写Chamferaxle Chamferhole Chamfers SharpTrimEdgeBreak Stretch Explode Dimedit Drive Match Dimset Textset Textoperatio文字查找代替n三视图导航坐标点两点距离角度元素属性Guide Id Dist Angle List.周长面积重心惯性矩系统状态特点置顶置底置前置后文字置顶尺寸置顶Circum Area Barcen Iner Status Properties Totop Tobottom Tofront Toback Texttotop Dimtotop文字或尺寸置顶新建用户坐标系管理用户坐标系打印排版EXB 阅读器工程计算器计算器画笔智能点工具设置Tdtotop Newucs Switch Printool Exbview Caxacalc Calc Paint Potset拾取过滤设置Objectset自定义界面CustomizeInterfacerese界面重置tInterfaceloa界面加载dInterfacesav界面保存e选项Syscfg关闭窗口Close全部关闭窗口Closeall层叠窗口Cascade横向平铺Horizontally纵向平铺Vertically排列图标Arrange帮助Help F1关于电子图板About构件库：单边洁角Concs构件库：双边洁角Concd构件库：单边止锁Conch孔构件库：双边止锁Conci 孔构件库：孔根部退Conce 刀槽构件库：孔中部退Concm 刀槽构件库：孔中部圆Conca 弧退刀槽构件库：轴端部退Conco 刀槽构件库：轴中部退Concp 刀槽构件库：轴中部圆Concq 弧退刀槽构件库：轴中部角Concr 度退刀槽构件库：径向轴承Conla 润滑槽 1构件库：径向轴承Conlb 润滑槽 2构件库：径向轴承Conlc 润滑槽 3构件库：推力轴承Conlh 润滑槽 1构件库：推力轴承Conli 润滑槽 2构件库：推力轴承Conlj 润滑槽 3构件库：平面润滑Conlo 槽 1构件库：平面润滑Conlp 槽 2构件库：平面润滑Conlq 槽 3构件库：平面润滑Conlr 槽 4构件库：滚花Congg构件库：圆角或倒Congc 角构件库：磨外圆Conro 构件库：磨內圆Conri 构件库：磨外端面Conre 构件库：磨內端面Conrf构件库：磨外圆及Conra 端面构件库：磨內圆及Conrb 端面构件库：平面构件库： V 型构件库：燕尾导轨构件库：矩形导轨转图工具：幅面初Conrp Conrv Conrt Conrr Frminit始化转图工具：填写标Headerfill题栏转图工具：变换明Tblhtrans细表表头转图工具：变换明Tbltransform 细表转图工具：补充序Ptnoadd号转图工具：恢复标Rehead题栏转图工具：恢复图Refrm框切换正交Ortho F8切换线宽Showide切换动向输入Showd切换捕捉方式Catch F6切换Interface F9增加到块内Blockin从块内移出Blockout取消块在位编写Blockonqwo完成块在位编写Blockonqws退出块编写Blockq指定参照点F4切换当前坐标系F5切换相对 / 坐标值F2三维视图导航开F7关标准工具条Ctrl+B 颜色图层工具条Ctrl+E 常用工具条Ctrl+U 主菜单Ctrl+M 状态条Ctrl+T.特点窗口Ctrl+Q马上菜单Ctrl+ICAXA 电子图板机械版2021。
CAXA 快捷键及解释(新手必看)
CAXA快捷键命令汇总及解释一、快速入门1、取消选择对象的方法：（1）取消全部选择：按ESC键，或者，右键--全部不选。
（2）取消单个选择：按住shift键--左键单击要取消的图元。
2、输入点的方法：（1）输入绝对坐标值（2）输入相对坐标值：坐标前加“@”，其中参考点默认为用户最后一次操作的点，但可按“F4”键再单击需要做参考的点。
（3）鼠标输入点，直接单击，或者可以捕捉端点中点切点，捕捉时要先将光标移动至被捕捉图元的端点上，然后再移动鼠标将自动捕捉。
（4）工具点捕捉：在执行命令状态下，按空格键，屏幕上出现工具点下拉菜单栏，点选工具点的类型，再继续执行命令。
3、图元失真的处理方法：命令：refresh，refreshall,重生成，全部重生成。
4、视图显示命令：zoom显示窗口，zoomall显示全部，prev显示上一步，next显示下一步，dyntrans动态平移，dynscale动态缩放，zoomin显示放大（Pageup键也可），zoomout显示缩小（Pagedown键也可），vscale显示比例，home复原。
5、简化命令和快捷键：可在开始--工具--自定义界面中进行定义和修改。
Crtl+X剪切（cutclip），C复制（copyclip），平移复制（copy），平移（move），V粘贴（pasteclip），Z撤消（undo），Y重复操作（redo），O打开文档，W关闭文档，shift+c带基点复制（copywb），A选择所有（selall），选择性粘贴（pastespec），粘贴为块（pasteblock），删除（erase），删除所有（eraseall）6、文件操作：（1）新建、保存等。
（2）并入文件：规则，按层并入，否则并入当前层；命令：merge（3）部分存储：把选择的图形单独保存为一个文件，命令：partsave7、多图多文档操作：（1）多文档，同时打开多个文档，按Crtl+Tab切换，且可布局到一个绘图界面后中。

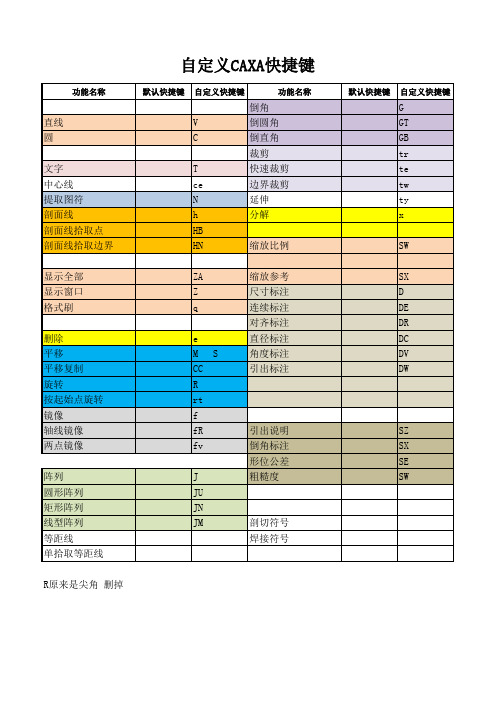

经典好用的CAXA快捷键
功能名称 默认快捷键 自定义快捷键 功能名称 默认快捷键 自定义快捷键
倒角 直线 圆 文字 中心线 提取图符 剖面线 剖面线拾取点 剖面线拾取边界 显示全部 显示窗口 格式刷 删除 平移 平移复制 旋转 按起始点旋转 镜像 轴线镜像 两点镜像 阵列 圆形阵列 矩形阵列 线型阵列 等距线 单拾取等距线 R原来是尖角 删掉 V C T ce N h HB HN ZA Z q e M CC R rt f fR fv J JU JN JM 剖切符号 焊接符号 引出说明 倒角标注 形位公差 粗糙度 S 缩放比例 缩放参考 尺寸标注 连续标注 对齐标注 直径标注 角度标注 引出标注 倒圆角 倒直角 裁剪 快速裁剪 边界裁剪 延伸 分解
G GT GB tr te tw ty x SW SX D DE DR DC DV DW来自SZ SX SE SW
CAXA快捷键与CAD设置1
CAXA电子图板快捷键设置及与AOTUCAD命令比较CAD的快捷键命令在工程师绘图的时候可以很好的提高工作效率，左手键盘、右手鼠标。
而电子图板内的命令以及初设置的快捷键与CAD内默认的一些命令、快捷键还有些不同。
本文将详细说明电子图板设置快捷键的几种方式，以及与CAD一些具体命令的区别。
1、电子图板命令的设置a)按帮助文件内的说明，电子图板的所有命令（菜单栏内）都可以通过自定义的方式来设置键盘命令。
电子图板内将用“ctr+?”和“alt+?”的方式启动命令称为快捷键，而一般说的（和CAD一样的直接用键盘启动方式）快捷键称为键盘命令。
后文为统一起见，一般都称快捷键。
b)键盘命令的设置方式为：i.菜单栏--------工具----------自定义。
ii.键盘命令iii.目录即为对应的菜单栏iv.命令为对应菜单栏内部的具体命令v.输入新的键盘命令----指定即可c)电子图板的键盘命令支持多对一（一个命令可以用多个指令启动，只要不和已有的重复）如图：可以用CAD的“ma”启动命令，也可以设置拼音简写的“sz”启动命令。
d)电子图板的二级命令（立即菜单）和CAD的用法不一样，是用“ALT+2”（键盘数字）的方式启动，修改具体的命令参数项。
立即菜单的默认顺序可以通过文本调整。
e)如果使用过程中电子图板的键盘命令（或者鼠标）有异常，不能执行命令的时候，到：工具----自定义操作-----键盘命令-----重置所有。
（如上图）f)所有的键盘命令设置完成后，电子图板可以通过保存界面配置文件的方式将键盘命令的设置保存起来。
一便于其它电脑的使用或者重新安装后即可调用。
g)但是注意，界面配置文件只对其保存的版本有效。
比如2007R2版本保存的界面配置文件是不能应用与2007R3版本的。
如果我们要一直用设置好的键盘命令的话，就需要在WINDOWS的注册表内进行。
2、电子图板自定义快捷键在注册表内的设置和保存。
a)电子图板自定义快捷键在注册表内的位置是：“[HKEY_CURRENT_USER\Software\CAXA\CAXA3D\9.3\CUSTOMIZE\KeyboardCommand]”其中，CAXA3D就是电子图板软件，9.3是版本号。
CAXA快捷键
Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口界面操作Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘制工具栏Ctrl+R 显示/隐藏当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启用基本曲线工具栏Ctrl+2 启用高级曲线工具栏Ctrl+3 启用曲线编辑工具栏Ctrl+4 启用工程标注工具栏Ctrl+5 启用块操作工具栏Ctrl+6 启用库操作工具栏编辑操作Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作（undo）Delete 删除Shift+Delete 图形剪切Shift+Esc 退出Ole对象的在位编辑Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作（redo）Ctrl+Z 取消操作（undo）显示操作F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原PageUp 显示放大（1.25倍）PageDown 显示缩小（0.8倍）↑上移↓下移←左移→右移1）特殊符号的输入在尺寸值输入中，一些特殊符号，如直径符号“φ”（可用动态键盘输入）,角度符号“ ”，公差的上下偏差值等，可通过CAXA电子图板规定的前缀和后缀符号来实现。
1 ) 直径符号，用%c表示，例如：输入%c40，则标注为φ40。
2 ) 角度符号，用%d表示，例如：输入30%d，则标注为。
3 ) 公差符号“土”：用%p表示，例如：输入50%p0.5，则标注为，偏差值的字高与尺寸值字高相同。
4 ) 上、下偏差值：格式为：%加上偏差值加%，再加下偏差值加%b，偏差值必须带符号，偏差为零时省略，系统自动把偏差值的字高，选用比尺寸值字高小一号，并且自动判别上、下偏差，自动布置其书写位置，使标注格式符合国家标准的规定。
caxa和cad快捷键(CAXA和CAD快捷键)
一．CAXA绘图操作常用快捷键：直线l,line 画直线。
角度线la 绘制角度线角等分线lia 绘制角等分线两点线lpp 绘制两点直线切线/法线ltn 绘制切线或法线平行线ll 绘制平行线圆c,cir,circle 画圆。
圆心_半径ccr 以圆心半径方式绘制圆两点圆cpp 绘制两点圆三点圆cppp 绘制三点圆两点_半径cppr 以两点半径的方式绘制圆圆弧a,arc 画圆弧。
圆心_半径_起终角acra 以圆心半径起终角的方式绘制圆弧圆心_起点_圆心角acsa 通过圆心起点圆心角的方式绘制圆弧三点appp 过三点画圆弧两点_半径appr 以两点半径的方式绘制圆弧起点_终点_圆心角asea 以起点终点圆心角的方式绘制圆弧。
起点_终点_起终角asra 以起点终点起终角的方式绘制圆弧样条spl,spline 画样条曲线。
点po,point 画一个孤立的点。
公式曲线fomul 可以绘制出用数学公式表达的曲线。
椭圆el,ellipse 画椭圆。
矩形rect,rectangle 画矩形。
正多边形pol,polygon 画正多边形。
中心线centerl 画圆、圆弧的十字中心线，或两平行直线的中心线。
等距线o,offset 画直线、圆或圆弧的等距离的线。
剖面线h,hatch 画剖面线。
填充solid 对封闭区域的填充。
文字text 标注文字。
局部放大图enlarge 将实体的局部进行放大。
轮廓线contour 画由直线与圆弧构成的首尾相连的曲线。
波浪线wavel 画波浪线，即断裂线。
双折线condup 用于表达直线的延伸。
箭头arrow 单独绘制箭头或为直线、曲线添加箭头。
齿轮gear 按给定的参数生成整个齿轮或生成给定个数的齿形。
圆弧拟合样条nhs 可以将样条线分解为多段圆弧，并且可以指定拟合的精度。
孔/轴hole 画孔或轴并同时画出它们的中心线。
块操作块生成block 将一个图形组成块。
块消隐hide 作消隐处理。
CAXA操作说明
目录1自定义快捷键 (2)2图层 (3)3文本风格，标注风格 (3)4图库与块操作 (4)5函数表达式运算 (5)6拾取捕捉 (6)7格式刷的使用 (7)8如何保留常用的绘图环境？ (8)操作步骤 (8)9如何改变标题栏 (9)10输出单线体 (10)11尺寸启动的使用 (11)12保存问题 (11)13CAXA电子图板与AutoCAD数据转换问题 (13)14Caxa 部分默认快捷键 (24)15附录2 CAXA电子图板命令列表 (26)1自定义快捷键“工具—自定义操作—快捷键”快捷键定义类别下包括“文件、编辑、视图、绘图、格式…..”等可以根据自己操作习惯定义。
如图1-01图1-01如：将全图显示设置为F3。
可在“快捷键”“类别”下框中右边点击三角。
选择“视图—全部显示”将光标移到“请按新快捷键”框中，按F3，此时图标“指定”变亮，单击“指定”图标。
快捷键设置成功。
如想删除快捷键，则点击快捷键框中要删除的快捷键，此时“删除”图标高亮，点击删除，则取消快捷键。
如图1-02。
（详细可见电子图版中帮助）放大鼠标向上，缩小鼠标滑键向下。
2图层快捷命令：layer.图层设置，设置辅助线，可设置为辅助线层。
不用时关闭辅助线图层，层打印选择“否”则辅助线层不显示且不打印。
（避免反复删除浪费时间）3文本风格，标注风格快捷命令：Textpara1)打开方式“格式”见图３－０12)如何改变当前图纸的所有标注风格“格式—标注风格—（选取想要的风格，如‘机械’）—编辑—文本—文本风格—（选取想要的风格，如‘机械’）—确定—关闭”（注：此操作后，已画图中所有尺寸标注风格将变为所定义的标注风格）如图3-023)特殊符号的输入在尺寸值输入中，一些特殊符号，如直径符号“φ ”（可用动态键盘输入）,角度符号“0 ”，公差的上下偏差值等，可通过CAXA 电子图板规定的前缀和后缀符号来实现。
a)直径符号，用%c 表示，例如：输入%c40，则标注为φ 40。
CAXA快捷键键盘命令汇总
CAXA快捷键键盘命令汇总工具—自定义操作—键盘命令。
这里就可以设置了!L是直线命令，c是画圆命令，a是圆弧命令，我常用这几个CAXA快捷键大全一文件操作：Ctrl+N 新建文件Ctrl+O 打开已有文件Ctrl+P 绘图输出Ctrl+S 保存文件Alt+X 退出Alt+F4 关闭窗口二、界面操作:Ctrl+M 显示/隐藏主菜单Ctrl+B 显示/隐藏标准工具栏Ctrl+A 显示/隐藏属性工具栏Ctrl+U 显示/隐藏常用工具栏Ctrl+D 显示/隐藏绘制工具栏Ctrl+R 显示/隐藏三、当前绘制工具栏Ctrl+I 显示/隐藏立即菜单Ctrl+T 显示/隐藏状态栏Ctrl+1 启用基本曲线工具栏Ctrl+2 启用高级曲线工具栏Ctrl+3 启用曲线编辑工具栏Ctrl+4 启用工程标注工具栏Ctrl+5 启用块操作工具栏Ctrl+6 启用库操作工具栏四、编辑操作:Ctrl+C 图形复制Ctrl+V 图形粘贴Alt+BackSpace 取消操作(undo)Delete 删除Shift+Delete 图形剪切Shift+Esc 退出五、Ole对象的在位编辑Ctrl+Insert 复制Shift+Insert 粘贴Ctrl+X 剪切Ctrl+Y 恢复操作(redo) Ctrl+Z 取消操作(undo)六、显示操作:F2 切换显示当前坐标/显示相对移动距离F3 显示全部F4 使用参考点F5 切换坐标系F6 动态导航F7 三视图导航F8 启用/关闭鹰眼F9 全屏显示Home 显示还原PageUp 显示放大(1.25倍)PageDown 显示缩小(0.8倍) ↑上移↓下移←左移→右移CAXA电子图板机械版2009快捷键功能名称键盘命令简化命令快捷键新建New Ctrl+N 打开Open Ctrl+O关闭Close Ctrl+W保存Save Ctrl+S另存为Saveas Ctrl+SHIFT+并入Merge部分存储Partsave打印Plot Ctrl+P文件检索Idx CTRL+F DWG/DXF批转换器DWG 模块管理器Manage 清理Purge 退出Quit Alt+F4 撤销Undo Ctrl+Z 恢复Redo Ctrl+Y选择所有Selall Ctrl+A剪切Cutclip Ctrl+X复制Copyclip Ctrl+C带基点复制Copywb Ctrl+ SHIFT粘贴Pasteclip Ctrl+V粘贴为块Pasteblock Ctrl+ SHIFT选择性粘贴Specialpaste Ctrl+R插入对象Insertobj OBJ链接Setlink Ctrl+K OLE对象OLE清除Delete Delete删除所有Eraseall 重新生成Refresh全部重新生成Refreshall显示窗口Zoom Z显示平移Pan P显示全部Zoomall ZA F3显示复原Home Home 显示比例Vscale 显示回溯Prev ZP显示向后Next ZN显示放大Zoomin PageUp显示缩小Zoomout PageDown 动态平移Dyntrans 鼠标中键/Shift+鼠标左键动态缩放Dynscale 鼠标滚轮/Shift+鼠标右键图层Layer线型Ltype颜色Color线宽Wide 点样式Ddptype文本样式Textpara尺寸样式Dimpara引线样式Ldtype 形位公差样式Fcstype粗糙度样式Roughtype焊接符号样式Weldtype基准代号样式Datumtype 剖切符号样式Hatype序号样式Ptnotype 明细表样式Tbltype样式管理Type T 图幅设置Setup调入图框Frmload 定义图框Frmdef存储图框Frmsave填写图框Frmfill 编辑图框Frmedit调入标题栏Headload 定义标题栏Headdef存储标题栏Headsave填写标题栏Headerfill 编辑标题栏Headeredit 调入参数栏Paraload 定义参数栏Paradef存储参数栏Parasave填写参数栏Parafill编辑参数栏Paraedit生成序号Ptno删除序号Ptnodel编辑序号Ptnoedit交换序号Ptnochange明细表删除表项Tbldel明细表表格折行Tblbrk填写明细表Tbledit明细表插入空行Tblnew输出明细表Tableexport明细表数据库操作Tabdat直线Line L两点线Lpp 角度线La角等分线Lia切线/法线Ltn等分线Bisector平行线Parallel LL圆Circle C圆:圆心_直径Cir圆:两点Cppl圆:三点Cppp 圆:两点_半径Cppr圆弧Arc A圆弧:三点Appp圆弧:两点半径Appr圆弧:圆心起点圆心角Acsa圆弧:圆心半径起终角Acra圆弧:起点终点圆心角Asea 圆弧:起点半径起终角Asra样条Spline SPL点Point PO公式曲线Fomul椭圆Ellipse EL矩形Rect正多边形Polygon多段线Pline中心线Centerl等距线Offset O剖面线Hatch H填充Solid文字Text局部放大图Enlarge波浪线Wavel 双折线Condup 箭头Arrow 齿轮Gear 圆弧拟合样条Nhs孔/轴Hole插入图片Insertimage 图片管理器Image块创建Block块插入Insertblock块消隐Hide属性定义Attrib粘贴为块Pasteblock Ctrl+Alt+V块编辑Blockedit BE块在位编辑Refedit RE提取图符Sym定义图符Symdef 图库管理Symman驱动图符Symdrv图库转换Symexchange 构件库(见构件库表)尺寸标注Dim D 基本标注Powerdim基线标注Basdim 连续标注Contdim三点角度标注3parcdim 角度连续标注Continuearcdim半标注Halfdim大圆弧标注Arcdim 射线标注Radialdim锥度/斜度标注Gradientdim曲率半径标注Curvradiusdim坐标标注Dimco DC原点标注Origindim快速标注Fastdim自由标注Freedim对齐标注Aligndim孔位标注Hsdim引出标注downleaddim自动列表Autolist倒角标注Dimch引出说明Ldtext粗糙度Rough基准代号Datum形位公差Fcs焊接符号Weld剖切符号Hatchpos中心孔标注Dimhole技术要求Speclib删除Erase Delete删除重线Eraseline平移Move MO平移复制Copy旋转Rotate RO镜像Mirror MI缩放Scale SC阵列Array AR过渡Corner CO圆角Fillet多圆角Fillets倒角Chamfer外倒角Chamferaxle内倒角Chamferhole多倒角Chamfers尖角Sharp裁减Trim TR齐边Edge ED打断Break BR拉伸Stretch S分解Explode EX标注编辑Dimedit尺寸驱动Drive特性匹配Match切换尺寸风格Dimset文本参数编辑Textset文字查找替换Textoperation三视图导航Guide坐标点Id两点距离Dist角度Angle元素属性List周长Circum面积Area重心Barcen惯性矩Iner系统状态Status特性Properties置顶Totop置底Tobottom 置前Tofront置后Toback文字置顶Texttotop尺寸置顶Dimtotop文字或尺寸置顶Tdtotop 新建用户坐标系Newucs管理用户坐标系Switch打印排版Printool EXB浏览器Exbview工程计算器Caxacalc计算器Calc画笔Paint智能点工具设置Potset拾取过滤设置Objectset自定义界面Customize 界面重置Interfacereset界面加载Interfaceload界面保存Interfacesave选项Syscfg关闭窗口Close全部关闭窗口Closeall层叠窗口Cascade横向平铺Horizontally纵向平铺Vertically排列图标Arrange帮助Help F1关于电子图板About构件库：单边洁角Concs构件库：双边洁角Concd构件库：单边止锁孔Conch构件库：双边止锁孔Conci构件库：孔根部退刀槽Conce构件库：孔中部退刀槽Concm构件库：孔中部圆弧退刀槽Conca构件库：轴端部退刀槽Conco构件库：轴中部退刀槽Concp构件库：轴中部圆弧退刀槽Concq构件库：轴中部角度退刀槽Concr构件库：径向轴承润滑槽1 Conla构件库：径向轴承润滑槽2 Conlb构件库：径向轴承润滑槽3 Conlc构件库：推力轴承润滑槽1 Conlh构件库：推力轴承润滑槽2 Conli构件库：推力轴承润滑槽3 Conlj构件库：平面润滑槽1 Conlo构件库：平面润滑槽2 Conlp构件库：平面润滑槽3 Conlq构件库：平面润滑槽4 Conlr构件库：滚花Congg构件库：圆角或倒角Congc构件库：磨外圆Conro构件库：磨內圆Conri构件库：磨外端面Conre 构件库：磨內端面Conrf构件库：磨外圆及端面Conra构件库：磨內圆及端面Conrb构件库：平面Conrp 构件库：V型Conrv构件库：燕尾导轨Conrt构件库：矩形导轨Conrr转图工具：幅面初始化Frminit转图工具：填写标题栏Headerfill转图工具：转换明细表表头Tblhtrans转图工具：转换明细表Tbltransform转图工具：补充序号Ptnoadd转图工具：恢复标题栏Rehead转图工具：恢复图框Refrm 切换正交Ortho F8切换线宽Showide切换动态输入Showd切换捕捉方式Catch F6切换Interface F9添加到块内Blockin从块内移出Blockout取消块在位编辑Blockonqwo完成块在位编辑Blockonqws退出块编辑Blockq指定参考点F4切换当前坐标系F5切换相对/坐标值F2三维视图导航开关F7标准工具条Ctrl+B 颜色图层工具条Ctrl+E常用工具条Ctrl+U 主菜单Ctrl+M状态条Ctrl+T特性窗口Ctrl+Q立即菜单Ctrl+I。
