燃气管道工程监理细则

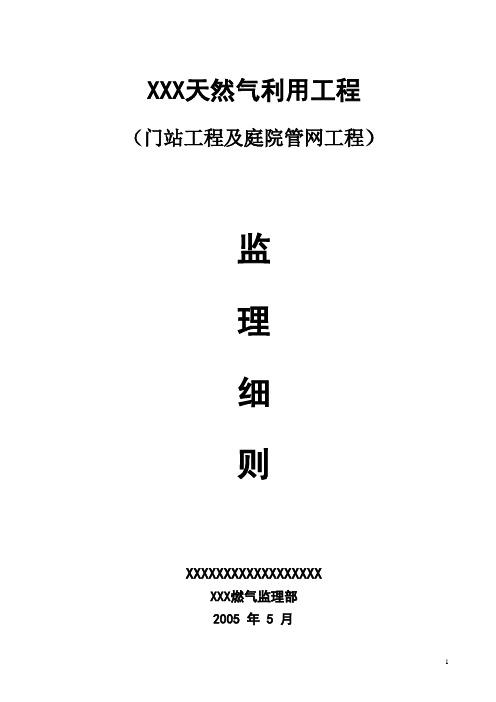

燃气管道工程监理细则 XXXXXX燃气工程 监 理 实 施 细 则

编制： 审核： 审批：

XXXXXX监理有限公司项目监理部 XXXX年X月XX日 37 XXXXXX管道工程

XXXXXX监理有限公司 3

目 录 第一章、前言 .............................................................. 4 第二章、工程概况 ...................................................... 5 第三章、监理工作的流程、方法和措施 .................. 5 第四章、施工监理实施细则的编制依据 .................. 5 第五章、监理工作的质量控制点： .......................... 6 第六章、监理工作的具体内容： .............................. 8 第一部分、钢质管道工程 .................................. 8 一、管材和管件验收 .................................. 8 二、管材管件存储 ...................................... 9 三、管材管件拉运、布管 ........................ 10 四、吊装 .................................................... 10 五、钢管补伤 ............................................ 11 六、管道开挖 ............................................ 11 七、管道坡口加工与组对 ........................ 11 八、钢管焊接 ............................................ 14 九、焊缝无损检测 .................................... 15 十、钢管焊缝防腐 .................................... 15 十一、钢质管道下沟与回填 .................... 16 十二、钢质管道清管、吹扫、测径与试压17 第二部分 PE管道工程 ..................................... 18 一、管材和管件验收 ................................ 18 37 XXXXXX管道工程

XXXXXX监理有限公司 4

二、运输和贮存 ........................................ 19 三、聚乙烯管道（PE管）安装检验 ....... 19 四、聚乙烯（PE）燃气管道焊接 ............ 20 1、热熔连接 ...................................... 20 2、电熔连接 ...................................... 21 3、电熔承插连接 .............................. 21 4、电熔鞍形连接 .............................. 21 五、管沟开挖 ............................................ 22 六、管道下沟 ............................................ 24 七、管沟回填 ............................................ 24 八、管道吹扫、强度及气密性试验 ........ 25 第三部分 户内工程 .......................................... 26 一、室内燃气管道安装 ............................ 26 二、燃气表安装 ........................................ 31 三、 燃气设备安装 .................................. 32 四、试验与验收 ........................................ 35

第一章、前言 为规范现场施工监理人员的监理行为，确保XXXXXX燃气工程施工阶段的工程质量得到有效控制，本着“公正、合法、科学、服务”的宗旨，高标准地完成合同中规定的监理任务，特制定本监理实施细则。 37 XXXXXX管道工程

XXXXXX监理有限公司 5

第二章、工程概况 本工程为XXXXXX燃气工程，工程地点为XXXXXX境内，工程内容为燃气管道及附属设备安装等，监理范围为中压管线、庭院管道、户内管道、商业用户及附属设备安装等。 第三章、监理工作的流程、方法和措施 1、监理工作流程 领取设计图→审查施工图→提出所需标准和规范→参加图纸会审和设计交底→参加监理规划编制→编制监理细则→编制控制进度、投资、质量计划→审查施工组织设计（方案）→审核特殊工种人员资质→审核检验进场施工机具设备→审核检验工程材料、设备→审查开工报告→巡检、平行检验施工工序质量、隐蔽工程质量→检验评定分项工程质量→参加分部工程质量检查、核对验评资料→参加工程预验收→监督整改施工低标准→监理工作总结→整理监理资料→上交存档监理资料 2、监理工作方法主要采用巡视、旁站、平行检验和见证。 3、监理措施主要采取目视、量测、试验和书面检查。 1) 目视法：即通过感观主要采取看、摸、敲、照、听等方法进行实物外观检查。 2) 量测法：即通过量测设备对工程实物进行检查的检测方法，主要采取靠、吊、量等检测手段，对检查的对象进行外观检查。 3) 试验法：即通过现场或实验室试验等理化手段检查的方法，主要采取理化试验和无损检测等进行实物内在质量检查。 4) 书面检查：即检查施工方人员资质证明；项目管理机构的QA质保体系手册、QC质量控制保证手册、技术管理体系以及设备、材料、配件的出厂合格证，材质证明书、质量证明书和施工作业现场原始记录等。 第四章、 施工监理实施细则的编制依据 1、《监理规划》、《质量手册》、《施工组织设计》 2、合同： 工程建设方与监理单位、施工单位、无损检测单位以及工程材料、设备供货单位签订的合同、协议、附件及合同补充件； 3、XXXXXX燃气工程设计文件： 焊接工艺规程、施工图及设计文件要求和其中提出的技术标准、施工及验收规范37 XXXXXX管道工程

XXXXXX监理有限公司 6

和质量评定标准；设计图纸会审纪要和有关设计文件 4、城镇燃气管道工程项目标准及验收规范 5、国家有关法律法规

第五章、监理工作的质量控制点： XXXXXX燃气工程关键工序和重要部位质量控制点（见下表）

序号 关键工序 重点控制点 控 制 内 容 控制方法 1 线路桩交接 见证点 业主协调，现场交接。 记录、现场核实；检查记录。

2 测量放线 见证点 测量精度、测量成果表，分段标记，转角桩，变坡桩，线路控制桩，确定施工作业带宽度。 书面检查，巡视监理。

3 施工作业带清理及便道修筑 见证点 施工方协调，环境保护，便道承压强度。 量测、巡视监理。

4 设备、材料进场检验 停检点 质证资料，外观几何尺寸，材料外观缺陷，理化试验报告，无损检测报告。 书面检查，目视、量测、试验。

5 、弯头等管件进场检验 停检点 质证资料，外观几何尺寸，外观缺陷，钢管、弯头的材质、类型，水压试验，无损检测，理化试验报告。 书面检查，目视、量测。

6 防腐管发运与堆放 见证点 装卸、堆管层数，防腐等级，出厂质证资料，运输安全。 书面检查，目视，量测。

7 布管 见证点 布管位置，管材壁厚、类型、材质、防腐等级，管口和防腐层的保护。 巡视监理，目视。

8 管材加工、组对 见证点 弯头规格、类型、材质，弯头与直管段的组对，管口与直管段清理，坡口角度、钝边、间隙、错边量。 巡视监理，目视，量测

9 焊工现场考试 停检点 焊接工艺参、试验数据结果 旁站监理，目视，量测仪器检查，书面检查

10 钢质管道焊接 见证点 焊条牌号、保温，焊工执证，焊接工艺、方法、层数，焊接环境，焊缝外观质量，焊工代号。 书面检查，目视、量测、巡视、旁站监理。

11 PE管焊接 见证点 外观 管道标记代码正确，表面清洁光滑、无气泡、明显的划伤、凹陷、颜色不均等缺陷 书面检查，目视、量测、巡视、旁站

监理。

热熔 PE管热熔连接时，焊口翻边均匀、对称、无错位、凸缘高度适中。

电熔 电熔连接时检查周边刮痕，是否使用了夹具，观察孔指示针是否顶起，熔融料是否溢出

管件 管道连接，管端清洁；管材与管件的连接必须根据不同连接形式选用专用的连接机具；冷却期间，管材、管件保持在同一轴线上；热熔翻边切除检查抽样10﹪

12 无损检测 停检点 X射线片后复审，检测报告的真实性、准确性，未熔合、未焊透、气孔、夹渣等缺陷判定检查。 书面检查，X片复评。

13 钢管焊缝返修 停检点 焊缝返修次数，返修焊缝质量。 旁站监理。
