09-第9章 复用段保护倒换故障处理资料
02.1-OSN复用段保护

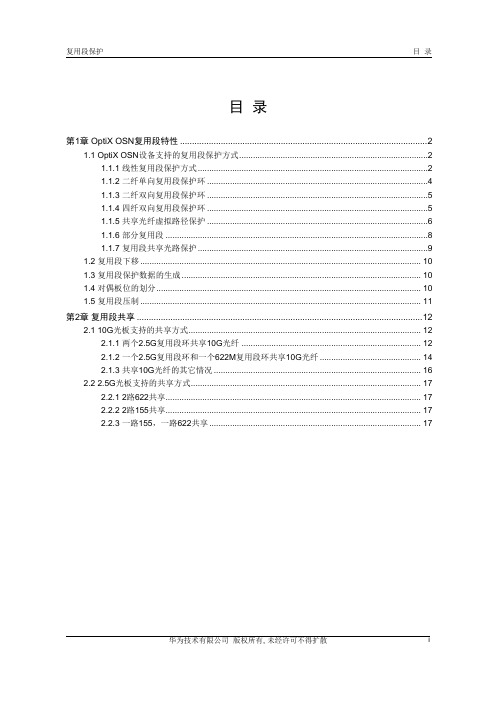

目录第1章 OptiX OSN复用段特性 (2)1.1 OptiX OSN设备支持的复用段保护方式 (2)1.1.1 线性复用段保护方式 (2)1.1.2 二纤单向复用段保护环 (4)1.1.3 二纤双向复用段保护环 (5)1.1.4 四纤双向复用段保护环 (5)1.1.5 共享光纤虚拟路径保护 (6)1.1.6 部分复用段 (8)1.1.7 复用段共享光路保护 (9)1.2 复用段下移 (10)1.3 复用段保护数据的生成 (10)1.4 对偶板位的划分 (10)1.5 复用段压制 (11)第2章复用段共享 (12)2.1 10G光板支持的共享方式 (12)2.1.1 两个2.5G复用段环共享10G光纤 (12)2.1.2 一个2.5G复用段环和一个622M复用段环共享10G光纤 (14)2.1.3 共享10G光纤的其它情况 (16)2.2 2.5G光板支持的共享方式 (17)2.2.1 2路622共享 (17)2.2.2 2路155共享 (17)2.2.3 一路155，一路622共享 (17)第1章 OptiX OSN复用段特性1.1 OptiX OSN设备支持的复用段保护方式这里，先简单介绍复用段的概念。
SDH传输系统按功能分层的方法可分为物理层、段层、通道层和电路层（类似于ISO的七层结构），其中下层为上层提供服务。
分层中最下层是物理层，用光信号波长、脉冲波形等参数表征。
物理层上面是段层，段层的作用是确保SDH网内节点之间信号传送的完整性。
段层可再分为再生段层和复用段层。
再生段层是指再生器之间或复用设备和再生器之间的那一段。
复用段是指复用设备之间的那一段。
段层上面是通道层，通道层的作用是支持电路层，将电路层信号适配成统一的形式来传送。
通道层可再分为低阶通道层和高阶通道层。
低阶通道层支持电路层信号，高阶通道层既支持电路层信号，又支持低阶通道层信号。
最上层为电路层，即SDH传送网支持的各种业务。
03-保护倒换问题

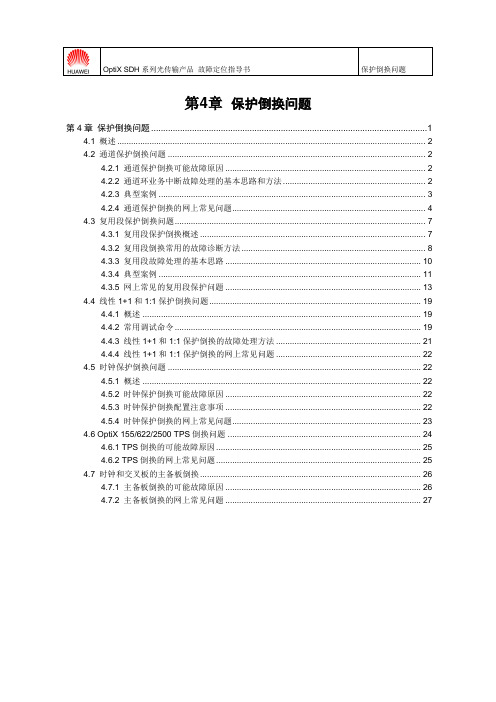

第4章保护倒换问题第4章保护倒换问题 (1)4.1 概述 (2)4.2通道保护倒换问题 (2)4.2.1通道保护倒换可能故障原因 (2)4.2.2通道环业务中断故障处理的基本思路和方法 (2)4.2.3典型案例 (3)4.2.4通道保护倒换的网上常见问题 (4)4.3复用段保护倒换问题 (7)4.3.1复用段保护倒换概述 (7)4.3.2复用段倒换常用的故障诊断方法 (8)4.3.3复用段故障处理的基本思路 (10)4.3.4典型案例 (11)4.3.5网上常见的复用段保护问题 (13)4.4线性1+1和1:1保护倒换问题 (19)4.4.1概述 (19)4.4.2常用调试命令 (19)4.4.3线性1+1和1:1保护倒换的故障处理方法 (21)4.4.4线性1+1和1:1保护倒换的网上常见问题 (22)4.5时钟保护倒换问题 (22)4.5.1概述 (22)4.5.2时钟保护倒换可能故障原因 (22)4.5.3时钟保护倒换配置注意事项 (22)4.5.4时钟保护倒换的网上常见问题 (23)4.6 OptiX 155/622/2500 TPS倒换问题 (24)4.6.1 TPS倒换的可能故障原因 (25)4.6.2 TPS倒换的网上常见问题 (25)4.7 时钟和交叉板的主备板倒换 (26)4.7.1 主备板倒换的可能故障原因 (26)4.7.2主备板倒换的网上常见问题 (27)4.1 概述广义的保护倒换可以分成以下几类：♦单向通道保护倒换；♦复用段保护倒换（单向、双向）；♦线性1+1和1:1保护倒换；♦子网连接保护（暂缺）♦时钟保护倒换（利用S1字节）；♦TPS倒换；♦时钟和交叉板的主备板倒换（设备级）；对于通道保护倒换、复用段保护倒换、1+1和1:1保护倒换属于业务级的保护倒换，在倒换出现故障时，通常业务也就发生了中断。
因为这些导致业务中断的原因都和保护倒换有关系，所以统一归入“保护倒换问题”。
智能光通信技术-处理保护无法倒换故障
原因 3：单板光纤连接错误。
1. 参照《特性描述》中功能实现介绍的保护原理，对于 2.5G的 OTU单板，检 查故障点两端站点的 OTU单板的工作通道光口、保护通道光口光纤连接是否正确。 对于 5G、10G、40G的 OTU单板，检查故障点两端站点的 OLP单板或 DCP单板的工 作通道光口、保护通道光口光纤连接是否正确。
故障处理流程图
板内 1+1保护无法自动倒换的故障处理流程如图 10-2所示。 图 10-2板内 1＋ 1保护无法自动倒换故障处理流程图
工具、仪表和材料
U2000
操作步骤
原因 1：保护组参数配置错误。
1
在网元管理器中单击网元，在功能树中选择 配置 > 端口保护 。
2
在 端口保护 界面中单击 查询 ，查询保护组各参数值。 操作结果
处理工作通道上的故障，具体操作和方法请参见《告警和性能事件参考》，并联系华为 工程师处理。
10.3 客户侧 1+1保护不能自动倒
换
介绍了客户侧 1+1保护的工作通道出现故障时，不能自动倒换到保护通道的处理方法。
故障现象
在网络正常运行过程中，工作通道产生了触发保护倒换的条件，但业务无法自动倒换到 保护通道上，导致业务中断。
利 用 双发选 收功能 的 OTU实现 的板 内 1+1保护 时， OTU单 板可能 上报 INTRA_OTU_PS告警或 INTRA_OTU_STA_INDI告警。
可能原因
板内 1+1保护不能自动倒换的可能原因如下： 保护组参数配置错误。 人为实施了锁定倒换或强制倒换命令。 单板光纤连接错误。 保护通道出现故障。
原因 2：人为实施了锁定倒换或强制倒换命令。
1
SDH复用段环业务错连问题的分析和处理办法
SDH 复用段环业务错连问题的分析和处理办法刘东秀（湖北铁通网络支撑中心，湖北武汉430071）摘要：复用段保护环是SDH 网络最经常采用的一种保护方式，但存在一个根本性的业务错连问题。
本文结合工程和维护中的实际案例，对业务错连问题进行了分析，并提出处理建议。
关键词：业务错连；复用段倒换；时隙中图分类号：U285.5文献标识码：A 文章编号：1673-1131（2013）01-0078-020前言复用段保护环是SDH 网络最经常采用的一种保护方式。
由于该保护方式具有时隙利用率高、保护倒换速度快等特点，在大型网络上基本都采用这种保护方式。
但是复用段保护本身的机理限制，采用这种保护方式，存在一个根本性的问题：业务错连。
关于业务错连问题，在韦乐平编著的《光同步数字传送网（修订版）》4.2.2节（Page 142）有如下的描述：采用复用段保护倒换环时，每一保护时隙是由不同段共用的或者由额外业务量占用的。
当环内没有额外业务量时，若发生多点失效使某一节点孤立出环时，则占用同一时隙的不同段的业务量可能会发生抢占同一时隙的情况，从而发生业务量的错连现象。
另外，如果有交叉连接功能的节点失效，则有交叉连接的时隙信号在上游节点环回另一方向到达下游节点而未作交叉连接，下游节点并不知道这一点，从而业务发生错连现象，造成严重后果。
当环内有额外业务量在保护通路传输时，即使在单节点失效状态，工作通路的业务量也可能抢占携带额外业务量的保护通路时隙，发生错连现象。
从上面的描述可知，复用段的业务错连问题可能导致SDH 网络在节点失效时业务中断，并且可能由于错连导致故障的误判断。
本文将结合工程和维护中的实际案例，对业务错连问题进行分析，并提出处理建议，希望能有效预防这种问题的发生。
1案例下面是一个业务错连问题导致工程割接时业务中断的案例。
图1割接前组网图1.1割接目的工程割接前网络节点410和011、012、013、014、104、105等节点组成一个2.5G 的2纤双向复用段（MSP ）保护属性页面的配置设置，比如轮流查询的时间，使得此系统的管理工作人员可以根据监控系统方案的改善来很快速提高监控系统的安全、效率以及性能等等。
04-SDH新协议二纤四纤复用段倒换事件分析
新协议下二纤四纤复用段倒换事件分析拟制：日期：审核：日期：审核：日期：深圳市华为技术有限公司目录第一章事件分析必备知识 (4)一、K1K2字节的含义 (4)二、有关复用段k字节的命令行命令 (4)第二章复用段保护倒换基本事件 (5)1 复用段协议控制器状态及转移 (5)1.1 复用段协议控制器状态 (5)1.2 复用段协议控制器常见状态的转移 (5)1.2.1 从Stop到Idle： (5)1.2.2 从Idle到Stop (6)1.2.3 从Idle到XC_Pass (7)1.2.4 XC_Pass到Idle (8)1.2.5 Idle到Ring (8)1.2.6 Ring到Idle状态 (9)1.2.7 XC_Pass到Ring态 (10)1.2.8 Ring到XC_Pass态 (11)1.2.9 Idle到Span态 (12)1.2.10 Span到Idle态 (12)1.2.11 K_Pass到Span态 (13)1.2.12 Span到K_Pass态 (13)1.2.13 Span到Ring (14)1.2.14 Ring到Span (14)2 外部命令对保护倒换的影响（以四纤环为例） (15)2.1 强制倒换 (15)2.2 人工倒换 (16)2.3 锁定倒换 (16)2.4 练习倒换 (17)第一章事件分析必备知识一、K1K2字节的含义K1、K2字节的详细解释详见G.841建议，也可参考《复用段K字节解释全集》；二、有关复用段k字节的命令行命令4.0主机软件中，有关复用段k字节的命令行命令有：:apsc-get-event:sys1; //查询系统1的复用段保护倒换事件记录:apsc-init-event:sys1; //清除系统1的复用段保护倒换事件记录:apsc-get-bdevent:bid,bidtype,path; //查询单板的K字节（2500+的4.5.3.13及以后版本支持）第二章复用段保护倒换基本事件1 复用段协议控制器状态及转移1.1 复用段协议控制器状态四纤复用段环协议控制器共有5种状态：协议停止态（Stop或用0表示）、协议正常态（Idle或用1表示）、区段倒换态（Span）、环倒换态（Ring）、穿通态（Pass，包括K字节穿通K_Pass和业务穿通XC_Pass）。
SDH光传输系统应急处理指导书
OptiX系列SDH光传输系统应急处理指导书目录1说明 (3)2故障处理总流程 (3)2.1流程图 (3)2.2流程说明 (5)3Optix系列SDH系统应急处理流程 (5)3.1SDH系统应急处理总流程 (6)3.1.1流程图 (6)3.1.2流程说明 (7)3.2复用段保护倒换故障处理子流程 (10)3.2.1流程图 (10)3.2.2流程说明 (11)3.3通道保护故障处理子流程 (12)3.3.1流程图 (12)3.3.2流程说明 (13)3.4SNCP保护倒换故障处理子流程 (14)3.4.1流程图 (14)3.4.2流程说明 (15)3.5设备级保护倒换故障处理子流程 (16)3.5.1流程图 (16)3.5.2流程说明 (17)4信息采集与信息记录 (18)5通报和技术支持........................................................................................ 错误!未定义书签。
5.1附件一公司客户服务中心联系方式..................................................... 错误!未定义书签。
5.2附件二《设备紧急维护通知单》 (18)1 说明●目的本指导书是针对OptiX系列SDH光传输系统出现业务中断等紧急情况下的应急措施，其目的是指导维护人员尽快恢复设备的正常运行。
●使用对象OptiX系列SDH光传输系统维护人员。
●适用场合设备出现业务中断或其它紧急问题时，指导设备维护人员快速进行故障定位与排除。
●预防措施为保证光传输系统稳定运行，最大可能地减少突发事故，请遵照对应的产品的《维护手册》中“OptiX 系列SDH光传输系统日常维护建议及操作指导书”的要求做好日常维护。
2 故障处理总流程因掉电、断纤等外部原因，或操作不当以及设备软、硬件故障引起的SDH系统业务中断，维护人员可参照此流程快速定位故障，或及时寻求帮助，直到业务恢复。
SDH时钟保护倒换的故障处理
保 持各 个 网元 的时钟 尽 量 同步是 极 其 重 要 的 ， 为避 免一 条 时钟 同步 路径 的 中断导 致整 个 同步 网失 步 ，要求 能 自动倒 换 到另 一路 时钟基 准 源上 。这 一 路 时 钟基 准源 ，可 能 与 网元 先前 跟踪 的时钟基 准 源
是 同一 个 时钟 源 ，也 可 能 是 一 个 质 量 稍 差 的时 钟
元 时钟 源 的优 先级 、时钟源 的恢 复参 数 、时钟 倒换
条 件 、时钟 源倒 换状 态 。 在 进行 时 钟子 网 的划分 中 ， 目前并 没 有特 别 的
限制 和规划 ，通 常将 需 要跟踪 同一个 时钟 源 的所有
并非 一条 ，也 就是 说一 个 网元可 同时有 多个 时钟基
控板送来 的 ｓ 字节在线路板插入段 开销 ；而从段 １ 开 销 中提取 的 Ｓ 字 节则 送 到主 控板进 行 处理 。 ｌ ２ Ｘ Ｓ板 ：完 成 外 时 钟 Ｓ Ｍ 的提 取 、执 行 跟 ．Ｃ Ｓ
Ｓ Ｈ时钟 保 护倒 换 的 故 障 处 理 Ｄ
白淑波
摘 要 ：介 绍 时钟 保 护倒换 的 原理 ，常见故 障现 象及 原 因，以及 故 障定位 的 方法 与排 除 ，并 以时
钟 同步状 态字节 无效 引起 时钟保 护设 置 失败 为案例 ，叙述 故 障定 位 的方 法和 步骤 。
关键 词 ：内部 时钟 源 ；基 准 源 ；保 护倒换
维普资讯
２０ ０ ８年 １ ０月
铁 道 通 信 信 号
ＲＡＩ ＷＡＹ Ｓ ＧＮＡＩ Ｊ Ｇ ＆ Ｃ０ＭＭＵＮＩ Ｌ Ｉ 工 Ｎ ＣＡｎ０Ｎ
１ １４ ４ ．０
第４ ４卷
第１ ０期
示 ，所 有 网元 的时 钟 同步于 一个基 准 时钟— — 主用
12-第12章 TPS保护倒换故障处理
目录第12章 TPS保护倒换故障处理............................................................................................. 12-112.1 背景知识......................................................................................................................... 12-112.2 常见故障原因 ................................................................................................................. 12-412.3 故障定位方法与步骤 ...................................................................................................... 12-512.4 分类故障定位与排除 ...................................................................................................... 12-612.4.1 判断TPS倒换是否已经启动 ............................................................................... 12-612.4.2 相关硬件检查....................................................................................................... 12-6插图目录图12-1 E1/T1处理板的保护方式（PQ1、PQM）......................................................... 12-2图12-2 E1处理板的保护方式（PD1）.......................................................................... 12-2图12-3 E3/DS3/E4/STM-1电接口单元处理板的保护方式............................................. 12-2图12-4 E1/E3/DS3/E4/STM-1电接口单元处理板的一种混合保护方式......................... 12-2图12-5 TPS保护倒换故障处理流程 .............................................................................. 12-5表格目录表12-1 工作板位和保护板位的处理板之间的保护关系.................................................. 12-3表12-2 时钟保护倒换故障的常见原因 ........................................................................... 12-4第12章 TPS保护倒换故障处理本章介绍了OptiX OSN 1500设备TPS（Tributary Protection Switching）保护的故障处理流程和故障排除方法。
传输网络维护案例分析
传输网络维护案例分析１．SDH两纤双向复用段保护环频繁倒换故障分析1.1故障现象描述某日，干线传输网SDH环三系统频繁发生环倒换，倒换段落在D站和E站之间，复用段环倒换状态正常，业务未受影响。
1.2告警信息此SDH系统承载在烽火波分系统上，占用D站和E站间的17波。
D站烽火波分的17波2OTU板的1端口上报RLOF告警，华为SDH设备D 站的东向S16板上报RLOS、RLOF告警；E站烽火波分的17波2OTU板的2端口上报RLOF告警，华为SDH设备D 站的西向S16板无告警。
SDH环三系统三全环各站的交叉时钟板XCS上报PS告警，D站和E站的SCC板上班APSC_INDI告警。
承载在D站和E站间其他波道上的SDH系统无告警。
1.3原因分析承载在D站和E站间波分系统上共有4个SDH环网系统，目前只有单个环网系统发生环倒换，可以排除D站和E站间的光缆线路故障和波分系统的光放大盘故障，从波分网管和SDH网管上报的告警信息分析，原因可能有以下几种：1.3.1 E站SDH设备S16板发光模块故障或单板其他故障。
1.3.2 E站波分设备的2OTU板收光模块故障或单板其他故障。
1.3.3 E站波分设备2OTU单板和SDH设备S16单板间的尾纤故障或光纤连接器故障。
1.3.4人为误操作影响或者施工原因。
1.3.5 D站波分设备的2OTU板1端口收光模块故障或单板其他故障。
（与E 站同时发生故障的可能性很小）1.4处理过程1.4.1查看网管性能信息。
D站和E站波分设备17波的2OTU盘的1、2端口的收发光功率正常；E站SDH设备的S16板收发光正常；D站SDH设备的S16板收光功率异常（-60dbm），可能是本端收光异常或者对端设备发光异常。
1.4.2在D站的ODF侧测试2OTU 1端口发至SDH设备光功率正常，排除D站2OTU盘故障和2OTU至ODF架间的尾纤故障；在ODF侧对D站的S16板加光衰进行自环，单板告警消失，收光功率正常。
中兴传输设备故障处理专题
告警性能信息
TU-TAUI-SA、ITSU告-L警OP
TU-AIS、TU-LOP：支路告警指示信号、支 路指针丢失。
主要引起的原因是：光缆断或光缆故障、时 钟板、交叉板、光板、支路板总线、支路板、 背板、时隙配置错误。
处理方法： 通过环回定位故障，更换相应单板或修正时隙 配置。
第三部分 分类故障处理
1、注意查看当前最高级别告警
2、通过网络拓扑结构分析告警信息的流向
3、由告警采集点分析可能引起故障的单板
4、查看当前性能信息时，应确定性能的产生 时间。查看连续上报的性能信息时，最好将 性能寄存器清空一次
分类故障处理
分类故障之一
业务中断故障
分类故障处理
业务中断的外部原因
外部原因： 1、电源故障 2、光纤、电缆、接头异常 3、接入终端设备异常 4、温湿度异常 5、接地不良或雷击
告警性能信息
帧失步（OOOOF）F、帧L丢OF失告（警LOF）告警
A1、A2为帧定位字节。 当连续 5 帧以上（625us）收不到正确的 A1、A2 字节， 那么收 端 进入 帧 失 步状 态 ，产 生帧失 步 告警— — OOF； 若 OOF 持续了 3ms 则进入帧丢失状态——设备产生帧 丢失告警 LOF，SDH 设备向下插 AIS 信号，整个业务中 断。在 LOF 状态下若收端连续 1ms 以上又处于定帧状态， 那么设备回到正常状态。 网管告警为：光板上有 OOF,LOF 告警 主要引起的原因是： 光缆断或光缆故障、时钟、发端光模块、收端光模块交 叉板背板（2.5G）。
分类故障处理
光线路故障导致业务中断
这类故障一般拌有再生段告警信 息，如RS-LOS、RS-LOF、RS-OOF 等。同时从网管上也能清楚的看 到光线路的故障点。可通过软硬 环回定点。也可以使用光功率计 等仪表进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OptiX OSN 1500 智能光传输系统 维护手册 故障处理分册 目 录
i 目 录 第9章 复用段保护倒换故障处理 ............................................................................................. 9-1 9.1 背景知识 ............................................................................................................................ 9-1 9.1.1 复用段保护遵循的标准 ........................................................................................... 9-1 9.1.2 复用段倒换的实现 ................................................................................................... 9-1 9.1.3 复用段控制器的状态迁移 ........................................................................................ 9-3 9.1.4 复用段倒换的方式 ................................................................................................... 9-5 9.2 常见故障原因..................................................................................................................... 9-6 9.3 故障定位方法与步骤 .......................................................................................................... 9-7 9.3.1 常用定位方法 .......................................................................................................... 9-7 9.3.2 故障定位步骤 .......................................................................................................... 9-7 9.4 分类故障定位与排除 ........................................................................................................ 9-10 9.4.1 检查并分析外部原因 ............................................................................................. 9-10 9.4.2 检查APS协议和复用段参数 ................................................................................ 9-10 9.4.3 其它 ...................................................................................................................... 9-11 OptiX OSN 1500 智能光传输系统 维护手册 故障处理分册 目 录
ii 插图目录 图9-1 复用段模块网管侧 ................................................................................................. 9-2 图9-2 复用段倒换算法和网元侧/单板侧的关系 ............................................................... 9-2 图9-3 APS状态迁移的过程图 ......................................................................................... 9-3 图9-4 复用段故障定位流程 ............................................................................................. 9-8 OptiX OSN 1500 智能光传输系统 维护手册 故障处理分册 目 录
iii 表格目录 表9-1 复用段协议控制器的状态 ...................................................................................... 9-3 表9-2 APS状态迁移的过程 ............................................................................................. 9-4 表9-3 复用段保护倒换故障的常见原因 ........................................................................... 9-6 OptiX OSN 1500 智能光传输系统 维护手册 故障处理分册 第9章 复用段保护倒换故障处理
9-1 第9章 复用段保护倒换故障处理 本章描述复用段保护倒换的故障处理流程和故障排除方法。包括： 背景知识 常见故障原因 故障定位方法与步骤 分类故障定位与排除
9.1 背景知识 复用段保护（MSP）是实现SDH传输网自愈功能的重要方法之一。 9.1.1 复用段保护遵循的标准 OptiX OSN 1500遵循ITU-T关于SDH保护倒换的标准建议：G.803/ G.782/ G.783/ G.841。
9.1.2 复用段倒换的实现 OptiX OSN 1500的复用段保护倒换是由复用段模块实现，该模块的结构和接口关系如图9-1所示。 OptiX OSN 1500 智能光传输系统 维护手册 故障处理分册 第9章 复用段保护倒换故障处理
9-2 命令告警性能
复用段模块网元侧 复用段倒换算法复用段模块单板侧单 板
复用段模块
图9-1 复用段模块网管侧 复用段倒换算法和网元侧/单板侧的关系如图9-2所示。
网 管 系 统
APSC复用段算法判断状态转移
线路板启动/停止设置参数状态/事件查询设定倒换方式SD/SF上报收发K字节
交叉板进行保护倒换
图9-2 复用段倒换算法和网元侧/单板侧的关系 在线路上出现故障时，由线路板检测到SD（Signal Degrade）或SF（Service Features）条件，然后上报到交叉板，交叉板根据APS（Automatic Protection Switching）协议产生K字节并通过线路板发送出去，其它节点的线路板收到K字节后上报交叉板，由交叉板完成APS协议。最后交叉板根据协议确定各节点的倒换状态，并进行业务的倒换。
SF包括R_LOS、R_LOF、MS_AIS、AU_LOP、B2_OVER；SD指B2_SD。线路板用B2_OVER和B2_SD两个告警来监测线路的误码，出现B2_OVER的条件为误码率超过10-3，出现B2_SD的条件为误码率超过10-6。主机软件缺省状态下，SD启动复用段倒换的功能为关闭状态。 OptiX OSN 1500 智能光传输系统 维护手册 故障处理分册 第9章 复用段保护倒换故障处理
9-3 复用段倒换控制器（APSC（Automatic Protection Switch Control））可以通过网管进行启动、停止。配置完成后（2分钟后）自动启动复用段倒换控制器。
9.1.3 复用段控制器的状态迁移 复用段协议控制器共有4种状态，如表9-1所示。 表9-1 复用段协议控制器的状态 状态 表示 协议停止态 STOP（0） 协议正常态 IDLE（1） 倒换态 S（4） 穿通态 PASS（6）
协议的作用就是根据线路板检测到的通信质量信息、接收到的K字节或外部命令，控制这些状态之间的转移。
APS状态迁移的过程如图9-3所示。
PASSIDLESTOPS①
②
③④⑤
⑥
⑦⑧
图9-3 APS状态迁移的过程图
