浅析电网中继电保护系统的可靠性
继电保护系统可靠性研究
5科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008N O.09SCI ENC E &TEC HNO LO GY I N FO RM A TI ON 工程技术继电保护装置就是一种由一个或几个具有自动机构的特殊继电器组成的自动装置，它的任务在于当发生短路故障时，能有选择性的、快速的、自动断开被保护元件，以防止事故范围的扩大，当发生不正常工作状态时，能发出信号以引起值班人员的注意，及时消除不正常工作状态。
现代电力系统结构越来越复杂，发生事故尤其是复杂事故的可能性也相应增大，决定电力系统运行可靠性的继电保护装置的可靠性成为问题的关键，它的重要性还表现在一旦其有不正确动作，不仅会扩大电力系统的故障，还会引发灾难性的连锁反应。
电力系统中继电保护装置的可靠性研究非常值得探讨。
1可靠性及其常用衡量指标可靠性，是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。
可靠性工程设计到元件失效数据的统计和处理，系统可靠性定量评估及其运行维护，可靠性和经济性的协调等各方面。
具体到继电保护系统，其可靠性是指该系统在规定的范围内发生了它应该动作的故障时，它不应该拒动作，而在任何其它该保护不应动作的情况下，它不应误动作。
对于不同的对象，我们可以采用各种不同的可靠性衡量方法，这些方法一般可以分为以下几种：1.1用概率表示其定义为“一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的概率”。
这个概率就是可靠性的量度。
显然，这个定义和衡量方法主要用于不能修复的元件、设备或系统。
对于可修复的元件、设备或系统来说，它只能反映其第一次故障前的可靠性。
1.2用时间表示故障前平均时间MT B F 。
即从开始使用到发生故障的平均时间，可用于不修复元件、设备或系统，亦可用于可修复元件、设备或系统，表示第一次故障前的平均时间。
故障间平均时间MT B F 。
用于可修复元件、设备或系统，表示两次故障之间的时间。
浅谈如何提高继电保护器系统的可靠性
浅谈如何提 高继 电保护器 系统的可靠性
文／ 连春季 崔 文 询
电器箱和分相操作继 电器箱 等。辅 助装置对于
继 电保 护 系统 的广 泛应 用给
问题 出现最 多的是硬件 问题 。硬盘 损坏 导致上
继 电保护 系统 的准 确运 行起 着至 关重 要 的作 面的数据全部丢失 ，若没有进行数据备份 ，则 用。装置内部的收发信机 、光纤和通信接 口 都 整个系统程序都需要重新下载 ，这个过程需要 有可能发生故 障，导致继 电保护系统不 能正常 １ ０ 天甚 至一个 月之 久 ，例 如一个 中等 站 ，若
１影 响继 电保 护系统 可靠性的 因素
－ 加强二次回路的维护，定时进行检查
自继 电保 护 出 现至 今，从 其原 理设 计、
１ ． １软件 因素影 响
生产制造 、投入使用和售后服务几 方面来看其
发展 都 已经 比较成熟 。但 由于 装置 的 自身 不稳 不仅可 以对装置有整体 的了解 ，也为以后 的检 软件 出现错 误将 使得 系统 运作 错误 或者 定性 ，统计出发生误动作概率高 的地方就是二 修工作带来了方便。 没有动作 。目前 ，影响软件准确性 的因素主要 次回路。主要有 以下几个原 因：１ ）Ｃ Ｔ二 次电 ３ 结 语 有需求定义分析 不够准确、软件结构设计存在 缆 回路 接触不 良；２ ） 电路 绝缘或端 部生锈 引 些失误 、编码 错误、测试程序不规范 、定 制 随着社会的不断进步 技术 的不断发展 ， 起 回路接 通 ；３ ）所用 Ｃ Ｔ不 合 格 ，因不能 满 输入存在错误等 。 继 电保护系统开始像 网络化 、 自 动化 、远程化 足性能需求导致越级跳 闸， ４ ） 操作人员的失误 。 １ ． ２环境 因素 的影 响 以上问题都是装置 的硬件和环境 问题 ，由此可 和人工智能化方 向发展 ，工作人员要 紧跟时代
分析继电保护的可靠性指标崔旭东
分析继电保护的可靠性指标崔旭东发布时间：2021-09-10T06:30:37.388Z 来源：《防护工程》2021年16期作者：崔旭东[导读] 继电保护的可靠性就是指根据不同用户的质量需要和数量标准向用户提供用电能力的度量包括安全性和充裕性。
研究电气设备可靠性的目的就是评估电气设备中等子系统中不同的可靠性指标。
根据各个子系统的功能特点分别评估各自或不同组合的可靠性，进而提出了系统概率充分性和概率稳定性综合评估。
本文主要分析了继电保护所涉可靠性技术问题，尤其是在高压电气设备的应用中，如何充分利用继电保护作用，尽量避免一些不利的操作，减少因错误的操作而引起的损失，从而保证整个电气设备的顺利运行。
崔旭东国网山西省电力公司检修分公司山西太原 030032摘要：继电保护的可靠性就是指根据不同用户的质量需要和数量标准向用户提供用电能力的度量包括安全性和充裕性。
研究电气设备可靠性的目的就是评估电气设备中等子系统中不同的可靠性指标。
根据各个子系统的功能特点分别评估各自或不同组合的可靠性，进而提出了系统概率充分性和概率稳定性综合评估。
本文主要分析了继电保护所涉可靠性技术问题，尤其是在高压电气设备的应用中，如何充分利用继电保护作用，尽量避免一些不利的操作，减少因错误的操作而引起的损失，从而保证整个电气设备的顺利运行。
关键词：继电保护；可靠性；指标一、简述继电保护系统1、继电保护的意义在电力系统当中，继电保护系统能够很好地满足系统对可靠性、安全性等方面的要求，它的基本原理是当电力系统中某些元件出现故障时系统会自动开启保护措施。
而且从设计的角度来讲，继电保护装置并不是紧密连接的整体，而是由多个独立的系统相连接构成的整体，因此，增强继电保护装置功能也可以有效提高电气设备的安全性，并促进供电系统稳定运行。
2、简述可靠性指标对于第一类拒动概率和第一类误动概率指标是根据统计的故障次数计算的的全概率，其中第一类拒动属于隐性故障。
电力系统继电保护可靠运行分析提高
电力系统继电保护可靠运行的分析的与提高摘要：继电保护是保障电力系统可靠运行的重要组成部分。
本文简单介绍了继电保护装置概况，分析了影响继电保护可靠性的因素及其存在的问题，提出了确保继电保护装置安全运行的措施。
关键词：电力系统；继电保护；因素；安全运行一、继电保护装置概述电力作为当今社会必不可少的能源，对我国经济社会的快速发展和人民生活水平的提高起着极其重要的作用。
继电保护作为电力系统中的重要组成部分，是电网的安全屏障，同时又是电网事故扩大的根源，搞好继电保护工作是保证电网安全运行的必不可少的重要手段。
随着电网的迅速发展，大量机组、超高压输变电的投运，对继电保护不断提出新的更高要求。
因此如何确保电力微机继电保护装置的安全运行，正确应用继电保护技术来遏制电气故障，提高电力系统的运行可靠性和效率，已成为迫切需要解决的技术问题。
继电保护被广泛使用在变电站和断路器上，用于监测电网运行状态，记录故障类型，控制断路器工作。
在电力系统中运行的输电线路、发电机、变压器等电力设备都需要继电保护装置给予保护，一旦这些电力设备发生不正常运行，如设备故障、负荷过载等, 这些保护装置将会自动地、迅速地、并有选择地借助断路器跳闸将故障设备切除，保证非故障部分继续运行，并向运行值班人员及时发出告警信号，从而使工作人员及时采取措施排除故障, 使系统恢复正常运行。
这样能最大限度地减少对电力元件本身的损坏，降低对电力系统安全供电的影响，从而满足电力系统稳定性的要求，改善继电保护装置的性能，提高电力系统的安全运行水平。
也因此，继电保护装置成为保证供电系统安全运行和可靠供电的重要设备，常被人们称为监视电力系统安全的”哨兵”。
二、影响继电保护可靠性的因素随着电力系统的不断发展和等级的不断提高，整个电力系统对继电保护提出许多新的要求，计算机技术、电子技术以及通讯技术的快速发展为继电保护注入新的活力。
但是在继电保护装置运作过程中也还存在一系列问题，有很多因素仍然对继电保护的安全稳定运行构成一定的不利影响。
继电保护的常见故障处理及运行可靠性措施
继电保护的常见故障处理及运行可靠性措施摘要：现如今，随着社会的不断进步，电力行业也蓬勃发展起来。
继电保护是电力系统的重要组成部分，它对保证系统安全运行、防止事故发生具有重要意义。
在实际工作中，电力系统运行过程复杂，继电保护装置难免会出现一些故障，降低了继电保护的运行可靠性。
针对继电保护常见故障及处理措施进行综述，提出提高继电保护运行可靠性的措施，以期从源头上减少故障的发生，保障电力系统的安全运行。
关键词：继电保护；故障处理；运行可靠性引言为了满足经济发展需求，我国电网覆盖面积和线路敷设里程不断增加，这对电力系统运行的稳定性和可靠性提出了更高的要求。
电力系统中的元件种类和数量大幅增加，发生故障的概率也不断上升，由此为电力系统运行的安全性和可靠性增加了更高的难度。
通过继电保护装置的安装，能够有效缓解电力系统故障的发生。
1继电保护常见故障1.1继电保护装置本身的运行故障在电气工程系统中的继电保护装置内部构件本身具有一定的使用年限，如果超出使用年限后没有及时进行更换，由于元件老化会造成继电保护的性能下降，元件的损坏会引起继电保护装置本身的故障，不能正确动作。
再者，如果继电保护装置长期处于超负荷运行的状态，装置内局部的高温也会造成保护装置内部发生故障，降低继电保护装置的灵敏度，造成开关拒动。
1.2电流互感器饱和故障人们的经济水平和生活方式具有相关性，生活水平的提升会导致居民用电量的总体提升。
用电量的总体提升对我国整体电力系统的设备性能提出了新要求，对我国的电力系统终端和继电保护装置也是一种挑战。
当前已经出现多种原因的负荷导致继电保护装置故障，电流互感器饱和故障就是其中最常见的类型之一。
当电流互感器因为用电量的增大而进入饱和状态时，励磁阻值变小，导致电流值的增大，造成电流互感器在测量和检测数值上的误差，导致电力系统中继电保护装置无法正常地运转。
但如果电流互感器的励磁阻值抵抗力变高，产生的励磁电流会随之变小，就可以忽略产生的误差。

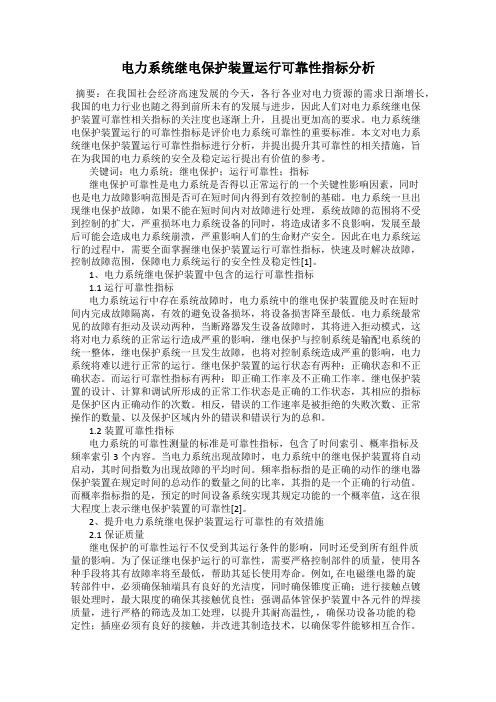

电力系统继电保护装置运行可靠性指标分析
电力系统继电保护装置运行可靠性指标分析摘要：在我国社会经济高速发展的今天，各行各业对电力资源的需求日渐增长，我国的电力行业也随之得到前所未有的发展与进步，因此人们对电力系统继电保护装置可靠性相关指标的关注度也逐渐上升，且提出更加高的要求。
电力系统继电保护装置运行的可靠性指标是评价电力系统可靠性的重要标准。
本文对电力系统继电保护装置运行可靠性指标进行分析，并提出提升其可靠性的相关措施，旨在为我国的电力系统的安全及稳定运行提出有价值的参考。
关键词：电力系统；继电保护；运行可靠性；指标继电保护可靠性是电力系统是否得以正常运行的一个关键性影响因素，同时也是电力故障影响范围是否可在短时间内得到有效控制的基础。
电力系统一旦出现继电保护故障，如果不能在短时间内对故障进行处理，系统故障的范围将不受到控制的扩大，严重损坏电力系统设备的同时，将造成诸多不良影响，发展至最后可能会造成电力系统崩溃，严重影响人们的生命财产安全。
因此在电力系统运行的过程中，需要全面掌握继电保护装置运行可靠性指标，快速及时解决故障，控制故障范围，保障电力系统运行的安全性及稳定性[1]。
1、电力系统继电保护装置中包含的运行可靠性指标1.1 运行可靠性指标电力系统运行中存在系统故障时，电力系统中的继电保护装置能及时在短时间内完成故障隔离，有效的避免设备损坏，将设备损害降至最低。
电力系统最常见的故障有拒动及误动两种，当断路器发生设备故障时，其将进入拒动模式，这将对电力系统的正常运行造成严重的影响，继电保护与控制系统是输配电系统的统一整体，继电保护系统一旦发生故障，也将对控制系统造成严重的影响，电力系统将难以进行正常的运行。
继电保护装置的运行状态有两种：正确状态和不正确状态。
而运行可靠性指标有两种：即正确工作率及不正确工作率。
继电保护装置的设计、计算和调试所形成的正常工作状态是正确的工作状态，其相应的指标是保护区内正确动作的次数。
相反，错误的工作速率是被拒绝的失败次数、正常操作的数量、以及保护区域内外的错误和错误行为的总和。
继电保护的可靠性及风险认识
继电保护的可靠性及风险认识发表时间：2018-04-12T10:38:16.317Z 来源：《电力设备》2017年第32期作者：孟泽众1 寻甜2 姜帅3[导读] 摘要：随着电网规模的扩大，电网发生故障的可能性大大提高，而继电保护作为保障电力系统运行的一道重要防线，发挥着关键作用。
（1.国网湖南省电力公司检修公司湖南长沙 410000；2.国网湖北省电力公司检修公司宜昌运维分部湖北宜昌 443000；3.国网湖北省电力公司检修公司宜昌运维分部湖北宜昌 443000）摘要：随着电网规模的扩大，电网发生故障的可能性大大提高，而继电保护作为保障电力系统运行的一道重要防线，发挥着关键作用。
继电保护系统的安全性和可靠性是电力系统稳定运行的重要保障。
继电保护应该具有快速性、可靠性和灵敏性，为电力系统的优化保护和正常运行提供重要的参考依据。
本文立足于加强继电保护可靠性的研究，对如何进行继电保护的风险评估提出建议。
关键词：继电保护；可靠性；风险继电保护在保障电网系统正常运行方面起到安全防范作用。
掌握继电保护可靠性的判断指标和方法，对继电保护风险作出合理的评估和判定，能不断推动电力系统的继电保护技术的发展，为电力系统保障工作带来更多的启示。
一、继电保护可靠性概念继电保护是指在电力系统运行中出现故障时，继电系统会根据自有的程序设定，及时地切断信号，由相关人员发现继电系统的问题，从而保障电力系统的正常运行。
电力系统运行中的故障和异常现象主要包括继电系统的发电机、变压器、电源母线、输出线路等，由于继电保护的存在，就能在发生上述故障时，及时切断信号，避免了电网部分出现异常导致全网瘫痪的局面。
继电保护的可靠性体现在电网问题感知的及时性和问题处理的有效性。
对于电力系统内部处于保护的系统中的电力设备发生故障，继电保护系统就会及时有效地发出警报，最大程度上减少故障对电力设备的损伤。
总之，继电保护系统的安全可靠性是整个电力系统的基本保障。
对提高继电保护可靠性措施的探讨
对提高继电保护可靠性措施的探讨摘要:可靠性研究是继电保护及自动化装置的重要因素,由于电力系统的容量越来越庞大,供电范围越来越广,系统结构日趋复杂,继电保护动作的可靠性就显得越来越重要,本文对此也提出相应措施,来提高继电保护可靠性。
关键词:继电保护可靠性影响因数措施1 继电保护的基本概念可靠性是指一个元器件、设备或系统在预定时间内,在规定的条件下完成规定功能的能力。
可靠性工程涉及到元器件失效数据的统计和处理,系统可靠性的定量评定,运行维护,可靠性和经济性的协调等各方面。
具体到继电保护装置,其可靠性是指在该装置规定的范围内发生了它应该动作的故障时,它不应该拒动作,而在任何其它该保护不应动作的情况下,它不应误动作。
继电保护装置的拒动和误动都会给电力系统造成严重危害。
但提高其不拒动和提高其不误动作的可靠性的措施往往是互相矛盾的。
由于电力系统的结构和负荷性质的不同,拒动和误动所造成的危害往往不同。
例如当系统中有充足的旋转备用容量,输电线路很多,各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作,使发电机变压器或输电线路切除而给电力系统造成的影响可能很小;但如果发电机变压器或输电线路故障时继电保护装置拒动作,将会造成设备的损坏或系统稳定的破坏,损失是巨大的。
在此情况下提高继电保护装置不拒动的可靠性比提高其不误动的可靠性更为重要。
但在系统中旋转备用容量很少及各系统之间和负荷和电源之间联系比较薄弱的情况下,继电保护装置的误动作使发电机变压器或输电线切除时,将会引起对负荷供电的中断甚至造成系统稳定的破坏,损失是巨大的。
而当某—保护装置拒动时,其后备保护仍可以动作而切除故障,因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的可靠性更为重要。
2 影响继电保护可靠性的因素继电保护装置是一种自动装置,在电力系统中担负着保证电力系统安全可靠运行的重要任务,当系统出现异常情况时,继电保护装置会向值班人员发出信号,提醒值班人员及时采取措施、排除故障,使系统恢复正常运行。
继电保护系统的可靠性分析及在电网中的应用
继电保护系统的可靠性分析及在电网中的应用作者：胡丹冬来源：《城市建设理论研究》2013年第26期摘要：随着我国电力系统的发展，继电保护也有了长足的发展，人们对电力系统的要求也越来越高，因此，加强对继电保护系统可靠性的研究也相当重要。
基于此，文中笔者就继电保护系统进行了详细的分析，希望能给广大同行以参考。
关键词：继电保护、可靠性、应用分析中图分类号： TM774 文献标识码： A1、前言随着经济的不断发展，电力系统也在不断完善中，其中继电保护技术的好坏直接影响着国家电网的稳定运行，因此，加强对继电保护技术的可靠性研究是非常必要的。
2、影响继电保护系统可靠性因素2.1、硬件装置的影响电力网络是由继电保护装置、二次回路、通道、装置通信等一些重要元件构成的，这些元件的可靠性不仅影响着继电保护运行中的可靠性，还直接关系着电力系统中线路的可靠性，所以一旦发生问题，将会对整个系统造成严重损失。
主要有以下内容：一是继电器中触点的松动。
触点对继电器切换负荷工作有着重要的作用，许多出现故障的继电器都是由于触点松动或是开裂造成的，也有的是因为触点尺寸不合理形成误差而造成的，这些都会降低继电器的可靠性。
其中触点松动主要是因为接触点和簧片没有进行合理的配合造成的，而触点开裂则是由于材料问题，例如材料硬度过高或者压力太大等，上述中任一弊病，都会对电力系统安全性造成影响。
二是电流互感器的饱和。
近几年来，人们用电量不断增加，使得电力系统的规模不断扩大，低压配电系统中的短路电流也随着变大，若变电所与配电所中的出口发生短路现象，就会导致电流互感器的饱和，从而增加了电流互感器中的变感误差，在这种环境下，灵敏度不高的继电保护装置就很有可能发生拒动行为。
2.2、软件因素若电力系统中的软件出现问题就会使保护装置出现误动或是拒动的行为。
目前主要的软件问题有：编码不正确；不能明确需求分析定义、设计软件结构时出现失误；没有规范测试及定值输入有误等。
继电保护系统可靠性研究
继电保护系统可靠性研究宁歆(黎明职业大学机电工程系，福建泉州362000)研究与开发摘要继电保护系统的稳定运行对于保持电力系统的可靠性有着重要的意义，本文在分析了继电保护系统可靠性的衡量指标的基础上，从继电保护装置特点的角度详细分析了继电保护装置的设备可靠性模型和功能可靠性模型，并提出了改进继电保护系统可靠性的技术措施，对于继电保护装置系统的可靠性研究有一定的借鉴意义。
关键词：继电保护系统；设备可靠性；功能可靠性R el i abi l i t y R es ear ch of R el ay Pr ot ect i on Sys t emN i ne X i n(M echani ca l E ngi neer i ng D epart m ent，L i m i ng V ocat i onal uni V ers i ty，Q uanzhou，F uj i an362000)A bs t r act T he s t e a dy and pe r s i st ent r el i abi l i t y of r e l a y prot e c t i on s ys t em i s very i m p or t ant f orel e ct r i c al pow e r s ys t em．In t hi s pap eL on ba si s of anal yzi ng t he m e asur em en t i nd ex of r e l a y prot e c t i ons ys t em，t he equ i pm e nt r el i ab i l i t y m od el and f unct i onal r el i ab i l i t y m od e w er e di scus sed i n det ai l f r om t hechar act er i st i c s ana l ys i s of r e l a y prot e c t i on devi ce，an d i n t he e nd，s ever al i m pr ov em en t st eps of r e l a yprot e c t i on s ys t em w er e gi v en out，w hi ch is si gni f i cat i ve f or r es ear ches of r e l a y prot e c t i on syst e m’Sr eli abil i t y．K ey w or d s：r e l ay prot e c t i on s ys t em：e qui pm e nt re l i abi l i t y：f unct i ona l r el i abi l i t y1引言继电保护装置就是一种由一个或几个具有自动机构的特殊继电器组成的自动装置，它的任务在于当发生短路故障时，能肯选择性的、快速的、自动断开被保护元件，以防止事故范围的扩大，当发生不正常工作状态时，能发出信号以引起值班人员的注意，及时消除／1i正常工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析电网中继电保护系统的可靠性
【摘 要】随着社会经济的发展，电力系统在人们生产生活中的应用也越来
越广泛，但是电力系统在给人们带来便利的同时，由于用电不当产生的危害也是
巨大的。继电保护系统是对于电力系统免受故障以及扰动危害第一道的防线。它
是电力系统构成中必要的组成部分，对于保证电能的质量、系统的安全运行以及
防止发生事故或者是阻碍事故的进一步扩大都有着重要的作用。本文针对当代继
电保护系统的可靠性进行评估。
【关键词】电力系统；继电保护系统；可靠性研究；常见故障
在全球经济高速发展的今天，想要维护社会的发展就离不开电力系统的支
持，然而在电力操作系统中继电保护是其第一道防线，这对于保障电力系统的安
全运行有着重要的意义，因为继电保护系统就是对于电网中不正常或者是故障的
设备的反映。
1 继电保护的作用
在电力系统受到人为或者是自然损坏发生设备故障的时候，使得整个电网都
受到影响不能正常运行的时候，就要求继电保护系统对于故障的部分就能够进行
迅速的切除，从而对于电力系统的稳定性提供保障，并且要尽可能的保证电网中
未损坏的部分能够正常的运转。在电网中的某些部分发生故障的时候，假设继电
保护系统没有进行正确的动作，对于故障的部分进行切除，那么很有可能导致事
故扩大甚至使得整个电网陷入瘫痪，进而产生严重的经济损失。
因此，对于继电保护系统良好状态的保证，确保其动作能够安全、可靠，这
就成为了电力生产中重要的问题之一。在进行实际操作的过程中想要使得继电保
护系统的良好状态能够得到保障，对于继电保护系统的缺陷以及故障要及时的发
现，并且要 采取科学有效的措施对于继电保护系统进行科学合理快速的检修和
维护，综上所述对于继电保护系统的可靠性的研究具有重要的意义。
2 继电保护系统中装置可靠性的参数分析
所谓的继电保护的装置就是指对于电网中的发生故障或者是运行不正常的
电器元件的状态能够进行及时的反应的，并且能够发出信号或者是断路器跳闸与
动作的一种自动的装置。电网中继电保护装置的可靠性指的是装置在规定的范围
内如果发生故障，继电保护装置不应该发生拒动，并且在其不应该发生动作的情
况下要保证它不会发生误动。
2.1 可靠度R
如果设备的元件在起始的状态是正常的情况，在（0，t）的时间段内能够连
续的正常工作的概率。这就是所谓的从起始的时刻到第一次发生故障的时间段内
能够正常的进行工作的概率。
2.2 用度A
如果设备的元件在起始的状态是正常的情况，在（0，t）的时间段内能够连
续的正常工作的概率。与R的不同之处就在于，A要求的是在这个连续的时间
段内能够保持连续的正常工作。
2.3 故障率入
如果设备的元件在起始的状态是正常的情况，在时间段t之后的时间的能够
发生故障的概率。4.修复率。如果设备的元件在起始的状态如果是正常的情况下，
在t时刻之后的单位时间之内的能够修复的概率。
对于继电保护装置可以分为正确和不正确的两种状态。所以对于继电保护装
置的可靠性的指标也分为了正确和不正确的工作率两种情况。比如说，假设某一
个继电保护的装置在一年之内对于系统没有发生故障却制动的次数，相反的对于
在正反方向区外的一百次的故障中却发生了一次误动，如果按照前面叙述的正确
的动作率进行计算的方法，那么继电保护装置能够正确动作的概率就为0，不能
够进行正确动作的概率就为100%。显然得到这种结论与我们实际情况是不相符
的，这样的评价显得十分的不合理。所以正确的对于继电保护装置的可靠性的指
标进行定义应该是：所谓的正确的动作的概率包含了区域内部故障能够进行正确
动作的概率、正反的两个方向区域外部的故障不动作的概率，在设备正常运行的
情况下不动作的概率；不正确的动作的概率应当包含，在设备正常运行的过程中
发生误动的概率，正反的两个方向区域外部的故障发生误动或者是拒绝行动的概
率。但是对于继电保护装置能够正常运行过程中正确的不动作的次数是不能进行
计算的，所以，仅仅依靠动作的次数进行衡量的行为是不可靠的。笔者认为结合
运行的时间以及动作的次数进行综合的分析能够使得继电保护装置的可靠性能
够更加的合理。
3 继电保护装置的软件系统分析
与计算机软件相比较而言，微机系统对于故障的实时处理性会更好一些。微
机软件工作的特点就在于对象比较的清楚明确，逻辑结构也比较的简单，对于功
能的正确性与否的判断也比较容易。对于继电保护装置的软件可靠性进行分析主
要包含：对于由设计引发的缺陷，可以通过独异于设计的修改来进行修复。假设
磨损和变异都不存在，且对于同一个程序的拷贝也都是一样的，时间对于可靠性
没有影响。如果外部环境对于程序的输入没有产生影响，那么对于系统的可靠性
就不会产生影响。
我们对于继电保护装置的软件进行可靠性的分析，其目的就在于对于可靠性
指标产生影响的因素以及在设计的过程中相对薄弱的环节找出来，如此一来，对
于检修最佳的时间以及对于装置定期的维护都能够提供一定程度的指引，与此同
时对于装置的拒动或者是误动也要尽可能的减少。传统上的继电保护装置，对于
状态以及自检不能进行监视，对于定期的检修也必须进行严格的执行，所以对于
继电保护装置潜在的故障或者是缺陷能够及时的发现，从而使得拒动或者是误动
的概率就能够减少。从这个角度来讲，继电保护系统可靠性在很大的程度上依赖
的都是检修的周期。如果保护系统中的装置一旦发生了故障，却没有进行定期的
检修，被保护的元件就很可能因此而发生损坏，从而使得保护系统发生了拒动的
情况，进而使得故障的范围相应的扩大，对于系统的可靠性就会造成影响。
马尔可夫模型法、概率法等方法都是对于继电保护系统可靠性进行分析时常
用的方法。经过分析我们能够得到一个结论就在于，如果继电保护系统是微机保
护的装置，那么其可靠度就会提升，因为此系统具有自我检修的功能，对于潜在
的故障就能够及时的发现。有一些故障可能在自检的过程中很难被发现，这就需
要我们进行定期的检修。所以说虽然微机保护软件的使用能够在一定程度上使得
可靠性提高，但是为了防止其故障进一步的扩大，我们仍然需要进行定期的检修。
可以说微机保护软件已经成为了继电保护系统可靠性影响的重要因素之一，但是
由于在软件的设计过程中也可能存在误差或者是缺陷，从而导致了软件本身的可
靠性也产生了差异。微机软件也是依靠人工进行操作的，在进行数据录入的过程
中外界的环境对于软件可能产生一定的影响，因而可能导致继电保护装置发生拒
动或者误动。
4 结语
随着我国经济的发展，针对电力系统的重视程度也越来越高，因此其基础性
的继电保护系统的可靠性也越来越受关注。笔者结合运行的时间以及动作的次数
对于电网继电保护系统的可靠性进行分析，对于工作区域内的动作正确与不正确
的概率进行了分析。
参考文献：
[1]包晓波.浅析电网中继电保护系统的可靠性[J].科技与生活， 2010（21）.
[2]周鑫，钟清瑶，曹冲，廖玄.坚强智能电网继电保护研究新进展探讨[J].广
东电力，2010（11）.
[3]郝文斌，洪行旅.智能电网地区继电保护定值整定系统关键技术研究[J].电
力系统保护与控制，2011（02）.
[4]范志宇，智能电网继电保护的应用探讨[J].中国传媒科技，2012（18）.
