冷库配铝排计算
铝排载流量计算公式

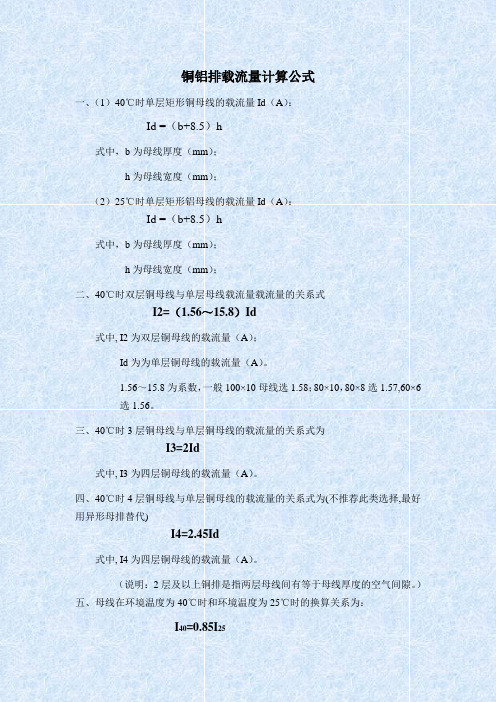

铜铝排载流量计算公式
一、（1）40℃时单层矩形铜母线的载流量Id（A）：
Id =（b+8.5）h
式中，b为母线厚度（mm）；
h为母线宽度（mm）；
（2）25℃时单层矩形铝母线的载流量Id（A）：
Id =（b+8.5）h
式中，b为母线厚度（mm）；
h为母线宽度（mm）；
二、40℃时双层铜母线与单层母线载流量载流量的关系式
I2=（1.56～15.8）Id
式中, I2为双层铜母线的载流量（A）；
Id为为单层铜母线的载流量（A）。
1.56～15.8为系数，一般100×10母线选1.58；80×10，80×8选1.57,60×6
选1.56。
三、40℃时3层铜母线与单层铜母线的载流量的关系式为
I3=2Id
式中, I3为四层铜母线的载流量（A）。
四、40℃时4层铜母线与单层铜母线的载流量的关系式为(不推荐此类选择,最好用异形母排替代)
I4=2.45Id
式中, I4为四层铜母线的载流量（A）。
（说明：2层及以上铜排是指两层母线间有等于母线厚度的空气间隙。
）五、母线在环境温度为40℃时和环境温度为25℃时的换算关系为：
I40=0.85I25
式中, I40为40℃时母线的载流量（A）；I25为25℃时母线的载流量（A）。
六、相同规格的铜母线和铝母线在相同环境温度条件下载流量的换算关系为：
I Cu=I Al*1.3
式中, ICu为铜母线的载流量；
IAl为铜母线的载流量。
所计算与手册数据相当接近,可以参考以上公式进行母线载流计算。
超全的铝材重量计算公式
超全的铝材重量计算公式铝材重量计算公式⼤全铝排重量计算公式（公⽄）=0.00271×厚×宽×长度铝管重量计算公式（公⽄）=0.00879×壁厚×（外径-壁厚）×长度铝板重量计算公式（公⽄）=0.00271×厚×宽×长度铝棒重量计算公式（公⽄）=0.0022×直径×直径×长度⽅铝棒重量计算公式（公⽄）=0.0028×边宽×边宽×长度⽅紫铜棒重量计算公式（公⽄）=0.0089×边宽×边宽×长度⽅黄铜棒重量计算公式（公⽄）=0.0085×边宽×边宽×长度铝花纹板计算公式：每平⽅⽶重量=2.96*厚度中国铝加⼯材约有300种合⾦、1500个品种，是世界上产品品种最丰富的国家之⼀。
按⽤途1. 建筑铝型材（分为门窗和幕墙⼆种）.2. 散热器铝型材。
3.⼀般⼯业铝型材：主要⽤于⼯业⽣产制造⽤的，如⾃动化机械设备、封罩的⾻架以及各公司根据⾃⼰的机械设备要求定制开模，⽐如流⽔线输送带、提升机、点胶机、检测设备、货架等等，电⼦机械⾏业和⽆尘室⽤得居多。
4、轨道车辆结构铝合⾦型材：主要⽤于轨道车辆车体制造。
5、装裱铝型材，制作成铝合⾦画框，装裱各种展览、装饰画。
按合⾦成分可分为1024、2011、6063、6061、6082、7075等合⾦牌号铝型材，其中6系的最为常见.不同的牌号区别在于各种⾦属成分的配⽐是不⼀样的，除了常⽤的门窗铝型材如60系列、70系列、80系列、90系列、幕墙系列等建筑铝型材之外，⼯业铝型材没有明确的型号区分，⼤多数⽣产⼚都是按照客户的实际图纸加⼯的.按表⾯处理1. 阳极氧化铝材2. 电泳涂装铝材3. 粉末喷涂铝材4. ⽊纹转印铝材5. 氟碳喷涂铝材6. 刨光铝材(分为机械刨光与化学抛光⼆种，其中化学抛光成本最⾼，价格也最贵) 1、铝材制品分类：轧延材、铸造材、⾮热处理型合⾦、纯铝合⾦ (1××× 系列) 、铝铜合⾦ (2×××系列) 、铝锰合⾦ (3×××系列)、铝硅合⾦(4×××系列) 、铝镁合⾦(5××× 系列) 、铝镁硅合⾦ (6×××系列)、铝锌镁合⾦ (7×××系列)、铝与其他元素合⾦（8×××系列)。
铝排管制冷剂充注量计算
铝排管制冷剂充注量计算摘要：I.铝排管制冷剂充注量计算的背景和意义A.铝排管的应用领域B.制冷剂充注量的重要性II.铝排管制冷剂充注量的计算方法A.毛细管节流制冷系统的原理B.制冷剂充注量的计算公式C.影响充注量的因素III.铝排管制冷剂充注量计算的实验验证A.实验方法和过程B.实验结果及分析IV.铝排管制冷剂充注量计算的应用前景A.在制冷系统设计和运行中的应用B.对节能减排的贡献正文：铝排管制冷剂充注量计算在制冷系统设计和运行中具有重要意义。
铝排管作为一种高效、可靠的制冷器具，在制冷行业中有着广泛的应用。
而制冷剂的充注量直接影响到制冷系统的运行效果和能效比，因此准确地计算制冷剂充注量对于优化制冷系统具有重要意义。
铝排管制冷剂充注量的计算方法主要基于毛细管节流制冷系统的工作原理。
该系统中，制冷剂通过毛细管进入蒸发器，在蒸发器内蒸发吸收被冷却物体的热量，从而实现制冷。
制冷剂充注量计算公式为：Q = m × c × ΔT，其中Q为制冷剂充注量，m为制冷剂的质量，c为制冷剂的比热容，ΔT为蒸发器进出口温差。
在实际计算过程中，还需要考虑一些影响充注量的因素，如制冷剂的种类、蒸发器的结构和工作条件等。
为了减少充注量优化实验时间，研究者已成功运用该方法进行新产品开发。
通过实验验证，该计算方法在实际应用中具有较好的准确性和可靠性。
实验方法和过程包括：首先，根据制冷系统的设计参数和实际运行条件，建立数学模型；然后，通过实验测量蒸发器进出口温度，计算制冷剂充注量；最后，对比实验结果和计算结果，验证计算方法的正确性和准确性。
铝排管制冷剂充注量计算的应用前景广阔。
一方面，该方法可以用于制冷系统的设计和优化，帮助企业研发更高效、节能的制冷产品；另一方面，该方法可以用于制冷系统的运行管理，实现制冷剂的合理使用和回收，有助于节能减排，减轻环境负担。
铜铝排载流量快速查询以及计算口诀
铜铝排载流量快速查询以及计算口诀铜排载流量表估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量=宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20,10-18,8-16,6-14,5-13,4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃](不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]铝排[40℃]= 铜排[40℃]/例如求TMY10010载流量为：单层：10018=1800(A)[查手册为1860A]；双层：2(TMY10010)的载流量为：1860=2940(A)；[查手册为2942A]；三层：3(TMY10010)的载流量为：18602＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近.另外,铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 (排厚 +A例如：153的40℃时载流量=15=1008的40℃时载流量=100=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量铝铜排载流量的计算铝排电流要算快,排宽系数乘起来；厚三排宽乘十个,后四排宽乘十二.加一依次往上添,铜排再乘一点三.母线排的载流量与其截面大小有关.故可通过母线排的厚度和宽度尺寸,直接算出载流量.口诀指出,对一定厚度的铝排,它的载流量为排宽乘个系数即可.厚3毫米的铝排,载流量为排宽×10,厚4毫米的铝排载流量为宽×12.“加一依次往上添”说的是,厚度增加一毫米,宽度所乘的系数跟着加一,匆毫米厚的铝排开始,依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格.例：求40×4母铝排载流量是多少解：根据口诀,厚4载流量为×12 故 40×12=480安例：求60×6铝母排载流量是多少解：60×14=840安“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成.故求铜排载流量时,先视为铝排,按以上方法算出后,再乘即可.例：求50×13×=845安母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关.当一般环境温度经常高于250C或者做直流母线并列时,可按九折处理.交流2、3、4条母排并列使用时,可分别打8、7、6折.。
节能铝排蒸发面积的计算
节能铝排蒸发面积的计算：铝排翼片管的外周长是0.3米，翼片管的总长度乘以翼片管的外周长即为蒸发面积。
如型号ZFL-7型，管总长为12根管×2米（管长）=24米，24米×0.3米=7.2米 2 节能铝排与压缩机的配比：铝排翼片管与空气的换热能力K值约为8w/m2.℃也可采用简便方法计算，当冷藏库库温设定在-18℃时，可按半封闭压缩机的排气量乘以系数2得数即为应配铝排的蒸发面积平方米数，如5匹中温压缩机排气量为18m3/h×2=36m2 此种配比时，蒸发温度与库内温度差约为10℃,节能效果相当理想。
蒸发面积配小时温度差会增大，压缩机的制冷量会减小，耗电量增加。
制冷剂有R12. R22. R134a. R152a.R600a. h-01. RH. H. R404. R401. R152a和R22混合制冷剂.<p>常用制冷剂有R12. R22. R134a. R152a. R600a.一般都可以用R12。
R22代换<p>R152a. H-01. RH. H. R404.R152a和R22的混合制冷剂，可以用R12代换。
<p>R404. R152a和R22的混合制冷剂，可以用R22代换。
<p>R12和R22一般不可以互相代换。
<p>电冷库常用制冷剂有R12、R134、R600、R152/R22共沸<p>空调常用的制冷剂有R22，新型制冷剂有R404<p>电冷库维修可以用R12代替<p>R134系统代换时须换压缩机系统，主要是冷冻油区别，所以要清洗管路。
<p>空调维修R404专用，厂家不允许用R22代换。
制冷剂又称制冷工质，是制冷循环的工作介质，利用制冷剂的相变来传递热量，既制冷剂在蒸发器中汽化时吸热，在冷凝器中凝结时放热。
当前能用作制冷剂的物质有80多种，最常用的是氨、氟利昂类、水和少数碳氢化合物等。
模组铝排设计规范
模组铝排设计规范
一、铝排冷库设计规范：
1.铝排管融霜会产生大量积水，为了便于排水，会在铝排管安装附近装置排水设施。
2.由于铝排管容易结霜，其传热效果会不断下降，所以铝排管上一般都装有电热丝。
3.设计铝排冷库时，不要设计墙铝排管，全部设计成顶铝排管。
同时，建议每个单元流程的蒸发面积不宜大于400平方。
4.铝排管占据的空间较大，堆放的货物较多时难以进行除霜和清洁。
所以，在制冷需求不是很大时，只使用顶铝排管，不安装墙铝排管。
二，铝排冷库安装
接管应有防振措施，较长的接管应有架子支撑，以免振动损坏或碰伤。
较短管子与设备连接时，严格要求垂直和水平，以使制冷剂沿直线方向运动而减少振动。
如冷热管道过墙时，应设管套，否则冷热管道过墙将会对墙产生拉力或推力。
对并联设备（特别是蒸发器排管），配管时一定要对称布置，以便供液均匀，管子排列外形要整齐，美观。
铝排冷库建造在铝排接管的程序上，接管应尽虽缩短长度，尽量减少不必要的弯头。
既可减少流动阻力损失，又可省料省工。
在弯管的过程中应该使用专业的弯管工具加工，保证弯管的圆滑和平整，美
观。
节流阀安装时尽量靠近蒸发器尽力减少冷量的流失，达到最节能效果。
在冷库铝排管的安装中，一定要按照说明书配合到相关的制冷设备，不能够随便更改。
因为每个型号的铝排产品的耐压力的强度和管道流动的阻力都不一样，应该严格按照说明书匹配。
特别注意的是制冷剂的供液管，不能任意缩小，过小会使压力降增大，容易造成在膨胀阀前闪发气体。
冷库用铝排管与钢排管的优缺点对比分析
冷库用铝排管与钢排管的优缺点对比分析
1、铝材导热能力好，配置合理，换热能力提高20%，管内制冷剂的蒸发温度和库内温度温差小，蒸发温度增高，压缩机能效比增加，能耗减少，节能效果显着。
2、结构设计合理
同样长度的铝排管其内表面积是钢排管的1.5倍，外表面积是钢排管的2.5倍，其内容积是钢排管的四分之一，制冷剂用量少，较钢排节省2/3，节省系统运行成本。
同样大小的冷库，铝排管只需配置顶排就能满足要求，而钢排还需配置墙排管。
从对流传热方式讲，顶排最合理，对流换热效率最高。
3、重量轻
单位蒸发面积的铝排重量是钢排的六分之一。
因而安装方便，支护成本降低。
4、铝排内部光洁度高，易清洁，延长压缩机使用寿命，而钢排易锈蚀，造成系统堵塞。
5、铝排每根翼片管翅片与管一体挤压成型，耐压高，强度好。
6、性价比优越
铝排传热系数在-40℃～0℃蒸发温度下K≈9～14w/m2*℃,钢排管传热系数在-40℃～0℃蒸发温度下K≈8～13w/m2*℃，为此同样冷库（负荷相同情况下），铝排配置的蒸发面积小于钢排管。
另外，从铝材成本及先进压铸工艺等综合成本看，铝排单位面积价格高于钢排管但是铝排管性能大大高于钢排管，总体性价比铝排要优于钢排，因此选择铝排是较理想的方案。
总上所述，虽然单位蒸发面积的铝排成本要高于钢排，但是从降低能耗，节能30%的长远性讲，其性能大大优于钢排，铝排市场前景看好。
冷库铝排管配套工程方案
冷库铝排管配套工程方案冷库是用于储存低温产品的设施，其中排管系统是冷库的重要组成部分。
铝排管作为一种新型的排管材料，具有良好的耐腐蚀性、导热性和连接性能，并且可以满足冷库对于管道系统的严格要求。
本文将针对冷库铝排管配套工程方案进行详细介绍和分析。
2. 工程需求分析冷库排管系统需要满足以下功能要求：（1）导热性能好：冷库排管系统需要具有良好的导热性能，以确保低温产品在储存和运输过程中能够保持稳定的温度。
（2）耐腐蚀性好：由于冷库排管系统要经常接触低温液体和环境，所以排管材料需要具备较好的耐腐蚀性能，以避免产生腐蚀和污染。
（3）连接性能好：冷库排管系统需要具有良好的连接性能，以确保排管系统的密封性和稳定性。
（4）易于安装和维护：冷库排管系统需要设计为易于安装和维护的结构，以降低工程施工成本和维护成本。
3. 工程设计方案为了满足冷库排管系统的功能要求，我们提出以下工程设计方案：（1）材料选择：冷库排管系统采用铝排管作为主要材料，这种材料具有良好的导热性能和耐腐蚀性能，可以满足冷库对于排管系统的严格要求。
（2）结构设计：冷库排管系统采用了模块化设计，采用预制件和标准化部件进行装配，使得安装过程更加简便和快捷。
此外，排管系统采用了多道密封设计，以确保系统的密封性和稳定性。
（3）连接方式：冷库排管系统采用了可拆卸连接件，以便于系统的安装和维护。
同时，连接件采用了特殊设计，能够保证连接的牢固和密封。
（4）绝缘保护：为了减少热量损失，冷库排管系统采用了绝缘保护措施，使得排管系统在低温环境下能够保持稳定的温度。
4. 工程施工流程（1）前期准备：在施工之前，需要对冷库排管系统的位置和结构进行测量和规划，以确保系统的安装位置和结构设计符合要求。
（2）材料采购：采购铝排管和相应的连接件，确保材料的质量和数量满足施工需要。
（3）安装排管系统：根据工程设计方案，进行排管系统的安装和连接，确保系统的结构稳定和连接牢固。
（4）绝缘保护：对排管系统进行绝缘保护处理，确保系统在低温环境下能够保持稳定的温度。
组合拼装式冷库设计和安装流程等
活动冷库拼装式冷库、组合式冷库一般为钢结构骨架，并辅以隔热墙体、顶盖和底架，其隔热、防潮及降温等性能要求。
活动冷库保温主要由隔热壁板（墙体）、顶板（天井板）、底板、门、支承板及底座组成。
它们是通过特殊结构的子母钩拼装、固定，以保证冷库良好的隔热、气密。
？活动冷库门除能灵活开启外，更应关闭严密，使用可靠，另外冷库门内的木制件应经过干燥防腐处理，冷库门要装锁和把手同时要有安全脱锁装置，低温冷库门或门框上要暗装电压24V以下的电加热器，以防止冷凝水和结露。
库内装防潮灯，测温元件置于库内温度均匀处，其温度显示器装在库体外墙板易观察位置。
所有镀铬或镀锌的镀层应均匀，焊接件、连接件必须牢固、防锈。
冷库地板应有足够的承载能力，大型的活动冷库还应考虑装卸运载设备的进出作业。
1．活动冷库保温板的选择：？？活动冷库保温板表面有不锈钢、彩涂钢板、玻璃钢板三种，材料分聚胺脂冷库板，聚苯乙烯冷库板，供用户选择。
？？2．活动冷库内温度选择：？？分L、D、J、三级：分别为5摄氏度— -5摄氏度（保鲜库） -10摄氏度— -18摄氏度（冷藏库） -20摄氏度— -23摄氏度（冷冻库）三种，特殊要求低温冷库可达-30摄氏度— -40摄氏度以下。
？？3．活动冷库尺寸选择：？？可按用户要求，任意组合，小型活动冷库几吨，大型冷库可达上万吨，同时可隔间，任意分几间，不同规格都可以，库内配置有冷风机或蒸发排管两种。
？？4．活动冷库压缩机的选择：？？压缩机是活动冷库的心脏，常见的压缩式机有开放式、半封闭式和全封闭式之分。
全封闭式压缩机体积小、噪音低、耗电少。
它是活动冷库等小型冷库的首选机型。
？？现在市场上比较好的全封闭制冷压缩机，以发达国家进口或中外合资的制冷设备产品质量比较可靠，但价格相对于国产机要高不少，比较适合城镇活动冷库等小型冷库用。
？？全封闭压缩机常用形式是活塞式压缩机：分为大型、中型和小型三种。
单机制冷量在 550kW 以上的为大型压缩机，在 25kW 以下的为小型压缩机，居中者为中型压缩机。
冷库铝排安装示意图(一)
铝排安装示意图（一）
铝排回气管（￠22）
பைடு நூலகம்
铝排
铝排
分液器
4路分液器 外平衡式膨胀阀
铝排供液管（￠16）
铝排
铝排
感温包
外 平 衡 膨 平衡管 胀 阀
电磁阀 角阀
供 液 管
主回气管（￠57）
主供液管（￠38）
回 气 管
分液器、回气管与铝排连接示意图
膨胀阀、电磁阀、角阀连接示意图
说明：1、主供液管至分液器连接管￠16，分液器￠5-6细管与铝排￠22管之间用￠16铜管连接。 2、分液器安装时莲蓬头垂直向上，高于铝排管液面，保持制冷剂液面水平。 3、铝排回气管用￠22铜管与主回气管连接 4、第六至第十一组每组铝排加一个电磁阀，第一至第五组回路在主管路加截止阀。 5、在托铝排的钢管之间用角钢焊接托架，支撑分液器、膨胀阀、电磁阀、管路等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷库配铝排简易计算方法之青柳念文创作
1、50m3以下， 高3米以下的：底面积的2－2.5倍.
2、50m3－100m3 底面积的2倍.
3、100－300m3 ： 底面积的1.8倍.
4、300－500m3 ： 3 计算.
5、500－1000m3 3 计算.
6、1500－2000m3 3 计算.
7、2000m3 以上： 3 /m3
注：根据冷库用途、温度、热负荷大小，计算后调整.
铝排常常使用翅型：
￠25×130二翅片 每米0.29平方 (带内齿）
￠25×
￠32×150二翅片
￠32三翅
搁架管：
￠32
￠25
冷库所用的铝排管米和平米换算
在制冷系统中，铝排蒸发器比钢管和凉风机要更加节能，
而且使用寿命更长，因而受到更多人的青睐，那末，一个
冷库所需要用的铝排的面积如何计算呢，如下：
冷库铝排管
1、铝排的面积，要依照翅型来计算，分歧规格翅型的
面积是纷歧样的，详细如下所示：
铝排常常使用翅型：
Φ25*130二翅片 每米0.29平方（带内齿）
2、翼片管与空气的换热才能K值约为8-10w/m2、℃也
可采取简便方法计算，当冷藏库库温设定在-18℃时，可按
半封闭压缩机的排气量乘以系数2得数即为应配铝排的蒸
发面积平方米数，如5匹中低温压缩机排气量为
18m3/h×2=36m2 此种配比时，蒸发温度与库内温度差约为
10℃,节能效果相当抱负.蒸发面积配小时温度差会增大，
压缩机的制冷量会减小，耗电量增加.
假设冷库耗冷量5kw，对于R22重力供液、自然对流、盘管
式蒸发器，库温在-18℃℃，传热温差△T=10℃，所以需传
热面积F=Q/K△T=5000/8.5×10=59m2又翅片管单位长度的
传热面积=0.35m2实际我们选用翅片管168米.
依照铝排的翅片等型式对照出每米长度的面积X200米=总
面积.得出了铝排传热的总面积和冷库需要的库温，再对照
蓝色表格中压缩机的排气量即可.或者根据库房的容积计算
出所需铝排的传热面积.
