布设红外相机应注意哪些事项
布设红外相机应注意哪些事项
目前，红外相机技术已发展成为陆生兽类、地面活动鸟类资源调查和监测研究的重要常规技术。红外相机主要通过照片和视频来记录并获取野生动物的种类及其群体大小、分布（相机位点信息）、拍摄照片数、行为（重点为活动节律）、生境（植被、海拔等）等数据。这些数据有助于从种群、群落和行为等方面来分析野生动物在监测区域的基本特征。然而，获得这些数据必须建立标准的红外相机调查规范要求，在布设红外相机时遵循相应的注意事项。
红外相机调查规范要求
统一的调查规范对掌握野生动物种群和群落动态的长期趋势极为重要。红外相机调查规范的建立和执行主要包括4个环节：相机布设方案、监测计划实施和数据采集方案、数据管理方法以及数据分析方法。
相机布设方案的核心内容是根据调查目的确定抽样方法。抽样方案的基本原则应考虑独立性、重复性、连续性和可比性。由于我国多数区域缺乏详细野生动物本底数据资料，因此近期需要首先对每个监测区的物种进行清查，并初步掌握它们的分布、种群大小和活动规律等，建立现存物种名录及其分布数据库。因此清查方案应针对整个调查区域（如整个保护区），考虑区内的植被类型和海拔梯度，用GIS按平方公里制成栅格地图。
根据地形和路线分割成数个相机监测样区，其中每个相机监测样区最少40平方公里，即布设20台相机组成一个相机阵列，相机布设密度为1台/2 平方公里或1台/平方公里。每个相机位点在每年旱季（热带和亚热带区域）或秋冬季（温带区域）完成为期30天的监测。在相机数量少的情况下，30天后相机组需要轮换到下一个监测样方。
制定野外相机布设计划，包括成立相机布设小组、野外布设、技术培训和相关后勤保障等。红外相机所获得的照片和视频数据数量大，应建立规范的数据库和统一存档管理。对于图像数据和相机位点的数据信息需要及时录入、存贮、备份，并上传到中心数据库，完成物种识别和其他信息（环境因子）的挖掘。
红外相机布设中的注意事项
相机的选择
随着数码影像技术和网络信息技术的发展，目前自动监测相机的种类和型号非常多，相关功能也越来越多样化，比如欧尼卡品牌红外相机，照片的清晰度越来越高、能拍摄且存贮更多照片、相机小型化、安装简便、照片数据实现即时网络传输等，为野生动物监测提供了更多方便。选择相机时主要考虑触发时间、对温度的灵敏度、照片清晰度、连拍照片数、存贮卡容量、电池寿命和是否闪光等。目前，被动式红外相机（所有部件可组装成一个小型相机），因便于野外携带和安装得到广泛使用。另外监测样地的所有相机类型应尽可能统一型号。
相机参数调试
相机使用相机前，需要对相机的有关参数进行设置。重要的参数包括日期与时间、拍摄模式、SD卡均需要格式化、时间间隔调为“1s”、连拍3张、照片编号、密码设置、灵敏度设置为“中”或“高”、定时为“关”等。
关于拍摄模式，对常规动物监测采用“照片”模式，便于照片数据快速处理，而采用“视频”模式则主要用于监测目标动物的行为。调试时需要试拍2张～3张照片，以了解相机和SD卡是否能正常工作。往往由2人调试，1人负责设置，另1人负责核对。
相机布设规范
布设相机前对整个监测样方通过GIS制成1平方公里或1公顷的网格，预设相机位点通常为每个网格的中心点，打印在地图上。根据监测区域的行走路线确定相机布设的路径，相机位点预设位置（经纬度）置入GPS导航仪。通过GPS导航找到预设相机位点，并以此位点为圆点，在20米为半径的圆内寻找合适相机安放位置（通常选择靠近动物痕迹或路径的位置）。
对实际相机位点进行确认后，重新记录相机位点的GPS信息。布设时尽可能选择动物利用的兽径和水源附近。相机前不应有叶片大的植物，要求地面灌草较少，尤其在植物生长季节需要特别注意灌草的生长，并尽量避开阳光直射。可设置一些障碍，但注意预留动物活动的通道，保证动物通过相机前的时间最长。相机捆绑在树干0.5米左右的高度，相机机头平行于地面。
安装前先拍摄1张照片，看是否能正常工作，安装和取卡（或回收）时，均需拍摄1张写有相机位点的信息（安装人、相机位点编号、日期）的“白板照片”，这非常重要。注意记录实际相机位点的GPS信息。多样性监测时不得使用诱饵或嗅味剂。相机布设时注意隐蔽和伪装，防止相机被盗。相机布设前后需要对相机情况和相机布设样点的有关信息进行详细记录。相机（正常、失灵、损坏、被盗）和记忆卡（正常、损坏）要在布设和数据采集过程中记录是否正常工作。
技术培训和讨论总结
相机布设前后对参加野外相机布设队员进行培训和集中讨论是十分必要的。布设前成立野外工作小组（3人～5人），确定小组长。培训和讨论内容包括监测任务、相机布设要领、监测样方的地理位置、工作日程、工作纪律、后勤保障（食物、水、交通工具）、必备工具（GPS、指南针、相机、砍刀、背包、记号笔、铅笔、标签、通讯工具、地图、地形图、预设相机位点地图和记录表格）及其使用等。此外，布设后应及时讨论并总结经验，提交相机布设工作总结。
相机的维护
为了延长相机的使用寿命，需要进行定期维护。建议每次取卡或取回相机后应立即进行维护。维护主要对相机进行干燥、清洁等。相机不用时置于放有干燥剂（硅胶）的防潮箱内保存，任何电池都需要从相机取走（非常重要）。内存卡取出，干燥保存。相机布设尽量在旱季进行，雨季需要更多地维护以延长相机使用寿命。
红外线相机操作方法
红外线相机操作方法
操作红外线相机的方法如下：
1. 打开相机：按下相机上的电源按钮或拨动开关，等待相机启动。
2. 设置参数：使用相机上的菜单按钮或触摸屏幕，进入相机设置界面。在设置界面中，可以调整拍摄模式、白平衡、快门速度等参数，以适应不同的拍摄场景。
3. 对焦：使用相机上的对焦按钮或触摸屏幕，对焦在被拍摄物体上。红外线相机通常使用自动对焦功能，但也可以手动调整对焦点。
4. 拍摄照片：按下相机上的快门按钮，拍摄照片。红外线相机的快门按钮通常是拇指触达的位置，方便单手操作。
5. 查看照片：使用相机上的浏览按钮或触摸屏幕，浏览刚才拍摄的照片。红外线相机通常具有内置的显示屏，可直接查看照片。
6. 下载照片：将相机连接到电脑或其他设备上，使用相应的连接线（如USB线）将相机与设备连接。然后，打开设备上的照片管理软件，将照片从相机下载到设备中。
7. 存储照片：将照片存储到相机的存储卡中，以便以后查看和编辑。红外线相机通常支持使用SD卡、CF卡等存储卡。
8. 关闭相机：按下相机上的电源按钮或拨动开关，关闭相机。注意，关闭相机之前要确保所有操作已保存并完成。
请注意，不同型号和品牌的红外线相机操作略有差异，具体的操作方法还需参考相应的相机使用说明书。
红外相机指标
红外相机指标
红外相机的关键性能指标主要包括分辨率、热灵敏度（NETD）、光谱响应、空间分辨率和触发速度等。具体如下：
1. 面阵规格（分辨率）：这指的是红外探测器成像后有效像素点的数量。分辨率越高，探测器能够识别更小的目标和更远的距离，从而提高目标物体的可识别度。
2. 热灵敏度（NETD）：噪声等效温差是衡量红外探测器系统性能的重要指标之一。它与总体大气透过率、探测器性能参数等因素有关，反映了探测器对温度差异的敏感程度。
3. 光谱响应：红外探测器对不同波长的入射辐射的响应能力。大多数红外探测器能够测量特定大气窗口波段内的红外线辐射。
4. 空间分辨率：指热像仪观测时对目标空间形状的分辨能力。空间分辨率越高，能够提供更清晰的目标轮廓和细节。
5. 触发速度：红外相机的触发速度反映了其捕捉瞬间动作和变化的能力。触发速度越快，越能准确记录快速发生的事件。
6. 稳定性和耐用性：红外相机的稳定性和耐用性是评估其可靠性的重要指标。稳定性好的相机能够保证拍摄的稳定性和持久性，而耐用性好的相机能够在各种环境和条件下长时间使用。
7. 售后服务: 选择红外相机时，考虑厂商提供的售后服务也很重要，良好的售后服务可以确保设备在使用过程中的问题得到及时解决。
综上所述，在选择红外相机时，应根据具体的应用需求和环境条件，综合考虑上述性能指标，选择合适的产品。
混凝土裂纹缺陷的红外检测方法
混凝土裂纹缺陷的红外检测方法
混凝土结构在使用过程中，由于多种因素的影响，会出现不同程度的裂缝或缺陷，这些缺陷如果不能及时发现并进行修复，会对结构的安全性和使用寿命造成不利影响。因此，对混凝土结构进行定期检测和维护是非常重要的。目前，红外检测技术已经被广泛应用于混凝土缺陷的检测中，因为其具有操作简便、高效、无损检测等优点。本文将详细介绍混凝土裂纹缺陷的红外检测方法。
一、红外检测技术的原理
红外检测技术是一种基于红外辐射现象的无损检测技术。混凝土结构中的裂缝或缺陷会导致其表面的温度变化，当使用红外相机对其进行拍摄时，可以通过红外图像展示出这些裂纹或缺陷的位置和形态。红外图像中，不同颜色代表不同的温度，通常蓝色表示较低的温度，红色表示较高的温度。因此，通过对红外图像的分析可以得出混凝土结构中的缺陷位置和大小。
二、红外检测方法的步骤
1.准备工作
在进行红外检测之前，需要进行一些准备工作。首先，需要准备一台红外相机。其次，需要对待检测的混凝土结构进行清洁，清除表面的灰尘和污垢，以免影响检测结果。最后，需要在检测前对混凝土结构进行充分的加热，使其表面温度达到稳定状态。
2.拍摄红外图像
将红外相机对准待检测的混凝土结构表面，按下拍摄键进行拍摄。在拍摄时，需要注意相机与被拍摄物体的距离，一般建议距离在1-3米之间。同时，需要注意相机的视角，将裂缝或缺陷完全展示在画面中。
3.分析红外图像
在拍摄完成后，需要对红外图像进行分析。首先，需要将图像导入计算机中，并使用专业的红外图像处理软件进行处理。然后，需要对图像进行色彩调整和对比度增强，以便更清晰地显示缺陷位置和形态。最后，需要对图像进行分析，通过不同颜色的区域来确定混凝土结构中存在的缺陷位置和大小。在分析时，需要结合实际情况进行判断，对缺陷进行分类和评估。
4.记录结果
在分析完成后，需要将结果记录下来。记录的内容包括缺陷的位置、大小、形态等信息。同时，需要对不同类型的缺陷进行分类和评估，判断其对结构安全的影响程度，并制定相应的维修措施。

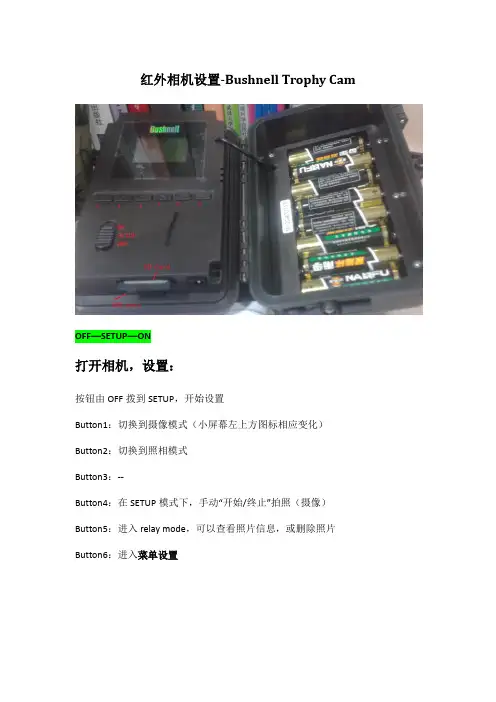

红外相机设置
红外相机设置-Bushnell Trophy Cam
OFF—SETUP—ON
打开相机，设置：
按钮由OFF拨到SETUP，开始设置
Button1：切换到摄像模式（小屏幕左上方图标相应变化）
Button2：切换到照相模式
Button3：--
Button4：在SETUP模式下，手动“开始/终止”拍照（摄像）
Button5：进入relay mode，可以查看照片信息，或删除照片
Button6：进入菜单设置
Button6，MENU，菜单设置：
Mode: Camera (Video) 切换照相模式/摄像模式
Image Size: 5M Pixel (3M\5M\8M) 图像大小(3、5、8M)
Capture Number: 1 Photo (1\2\3) 一次红外触发以后，连续拍摄几张片子
Interval: 15s (1s~1hour) 连续两次触发最小时间间隔
Video Sound: Off (on) 视频是否录制声音
Video Size: 640X480 视频尺寸
Video Length: 10S (0s~!) 视频片段长度
Sensor Level: Normal (High\Low) 红外感应强度，High容易受环境温度影响，Low感应范围减小。
Time Stamp On (off) 片子下部记录拍摄的时间
Set Clock Set 点击进入可以设置时间，东八区，蒙古一样
Field Scan : Off (On) 是否启应用自动拍照时间段设置，如果是ON，就会有Field Scan 设置，设置一天中自动拍照的时间段，和时间间隔。自动拍照，每天到点了就拍照，废电。
Format Execute (Yes\ON) 格式化SD Card，不要轻易格式化，数据不可恢复。
TV Out: NTSC (PAL) 美洲、亚洲基本都是NTSC；欧洲是PAL
自制热成像仪方法
自制热成像仪方法
热成像仪，也称为红外相机，是一种能够通过红外线辐射检测和呈现对象的热分布图像的设备。热成像技术广泛应用于医学、工业、农业、环境领域，特别是在人体表面温度测量、工业缺陷检测和农业作物生长监测等方面具有重要的应用价值。
目前市场上的热成像仪价格相对较高，对于一些学生或研究人员来说，购买这种设备成本较高。因此，我们可以考虑自制热成像仪，来满足自己的需求。
自制热成像仪的方法：
步骤一：准备材料
制作热成像仪，需要以下材料：红外传感器，Arduino控制板或其他微处理器，OLED显示屏，铝箔纸，铝盖，镜头，导线，焊锡，打印板，电池盒，连接器等。
步骤二：连接电路
将红外传感器连接到Arduino控制板或其他微处理器上，通过跳线连接Arduino控制板或微处理器与OLED显示屏。根据需要使用铝箔纸覆盖电路，以减少干扰。同样，将电池盒连接到Arduino控制板上。
步骤三：搭建支架
使用铝箔纸和铝盖搭建一个支架，通过焊接连接器将支架和电路板连接起来。使用热胶或其他粘合剂将红外传感器和镜头固定到支架上。
步骤四：编写代码
在Arduino IDE或其他编程软件中编写代码，控制红外传感器和显示屏的数据输出，使它们能够正常工作。
步骤五：测试和优化
进行测试后，如果需要进行优化，可以通过调整支架、检查电路连接、调整代码等方式来优化设备的性能。
需要注意的是，在制作热成像仪的过程中，应选择合适的材料和组件，并正确安装和焊接连接器。此外，由于这是一个自制设备，可能不如商用设备稳定，使用时也需要谨慎操作。
总之，自制热成像仪既可以满足用户的需求，也可以提高用户的技能和经验。这也是DIY文化发展的一种体现，让我们在制作过程中体验到创新的快乐和成果的满足感。

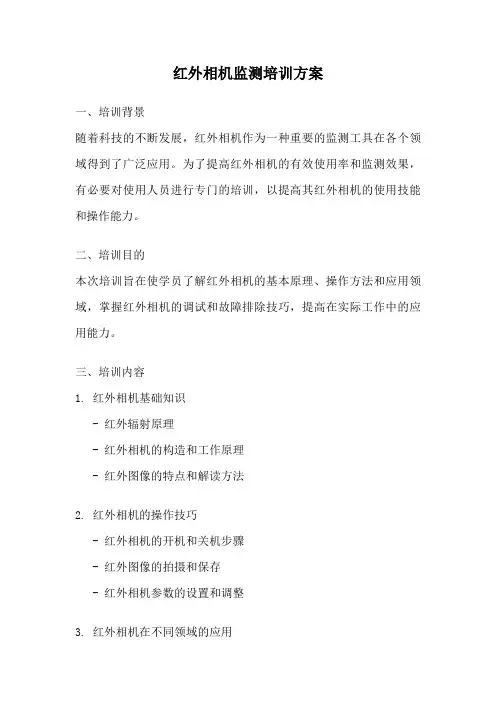

红外相机监测培训方案
红外相机监测培训方案
一、培训背景
随着科技的不断发展，红外相机作为一种重要的监测工具在各个领域得到了广泛应用。为了提高红外相机的有效使用率和监测效果，有必要对使用人员进行专门的培训，以提高其红外相机的使用技能和操作能力。
二、培训目的
本次培训旨在使学员了解红外相机的基本原理、操作方法和应用领域，掌握红外相机的调试和故障排除技巧，提高在实际工作中的应用能力。
三、培训内容
1. 红外相机基础知识
- 红外辐射原理
- 红外相机的构造和工作原理
- 红外图像的特点和解读方法
2. 红外相机的操作技巧
- 红外相机的开机和关机步骤
- 红外图像的拍摄和保存
- 红外相机参数的设置和调整
3. 红外相机在不同领域的应用 - 建筑检测与维护
- 电力设备巡检
- 石油化工设备监测
- 安防监控
4. 红外相机的故障排除
- 常见故障及解决方法
- 红外相机维护保养
5. 红外相机的案例分析
- 红外相机在各个行业的典型应用案例分析
- 案例分析的方法和步骤
四、培训方式
1. 理论讲授
通过专业讲师的讲解，学员将了解红外相机的基本知识和操作技巧。讲师将结合实际案例和图像展示，使学员更好地理解和掌握相关知识。
2. 实践操作
通过实际操作红外相机，学员将亲自体验红外相机的使用过程，掌握相关操作技巧，并通过实际案例分析，提高解决问题的能力。
3. 案例分析
通过分析典型案例，学员将学习如何运用红外相机进行故障排除和监测，提高应用能力和工作效率。
五、培训时间和地点
本次培训预计为期两天，具体时间和地点将根据实际情况确定。培训地点将提供实际使用红外相机的场景，以便学员更好地进行实践操作和案例分析。
六、培训评估
为了评估学员的学习效果和掌握程度，将进行培训结束后的考核。考核内容包括理论知识测试、实践操作和案例分析。考核成绩将作为培训效果的重要参考。
工业相机更换红外滤光片教程
工业相机更换红外滤光片教程
工业相机是一种专门用于工业领域的相机设备，它具有高分辨率、高灵敏度和高稳定性等特点，广泛应用于机器视觉、自动化检测等领域。而红外滤光片则是工业相机中的一个重要组成部分，它能够屏蔽掉可见光，只允许红外光通过，从而实现对红外图像的拍摄和分析。然而，由于长时间使用或其他原因，红外滤光片可能会损坏或需要更换。下面将介绍一下工业相机更换红外滤光片的具体步骤。
首先，我们需要准备好更换红外滤光片所需的工具和材料。通常情况下，我们需要一把螺丝刀、一块干净的布和一块新的红外滤光片。在购买新的红外滤光片时，我们需要确保其尺寸和型号与原来的滤光片相匹配，以确保更换后的相机能够正常工作。
接下来，我们需要将工业相机断电，并将其放置在一个干净、安静的工作台上。然后，使用螺丝刀将相机的外壳螺丝拧松，小心地将外壳打开。在打开相机外壳时，我们需要注意不要用力过猛，以免损坏相机内部的零部件。
打开相机外壳后，我们可以看到红外滤光片所在的位置。通常情况下，红外滤光片位于相机镜头的前方，与图像传感器之间。使用螺丝刀将固定红外滤光片的螺丝拧松，并小心地将滤光片取出。在取出滤光片时，我们需要注意不要触摸滤光片的表面，以免留下指纹或灰尘。
取出旧的红外滤光片后，我们可以将新的滤光片放入相机中。在放入滤光片之前，我们需要确保滤光片的表面是干净的，可以使用干净的布轻轻擦拭一下。然后，将滤光片小心地放入相机中，并使用螺丝刀将其固定好。
固定好新的红外滤光片后，我们可以将相机外壳盖上，并使用螺丝刀将外壳螺丝拧紧。在拧紧螺丝时，我们需要注意不要用力过猛，以免损坏相机外壳或滤光片。
最后，我们可以将工业相机重新接通电源，并进行一些简单的测试，以确保更换后的红外滤光片能够正常工作。我们可以拍摄一些红外图像，并观察其清晰度和色彩饱和度等指标，以判断滤光片更换是否成功。
总之，工业相机更换红外滤光片是一项相对简单的操作，只需要一些基本的工具和耐心。通过按照上述步骤进行操作，我们可以轻松地完成红外滤光片的更换，并确保工业相机能够正常工作。当然，在进行更换操作时，我们需要小心谨慎，以免对相机造成损坏。希望以上的教程能够对需要更换红外滤光片的工业相机用户有所帮助。
红外相机使用实验报告
红外相机使用实验报告
实验名称：红外相机使用实验
实验目的：
1.了解红外相机的基本原理和使用方法。
2.掌握红外相机在不同环境下的应用。
实验器材：
1.红外相机一台
2.电脑一台
实验步骤：
1.开启电脑，插入红外相机的电缆线。
2.接通红外相机的电源，打开相机软件。
3.进入相机软件界面后，选择相机视野范围和拍摄模式。
4.调整相机的设置，使其适应当前的环境。
5.使用红外相机拍摄不同环境下的物体，如夜晚、室内、室外等。
6.将图片数据下载至电脑中，进行图像分析和处理。
7.根据分析结果，探究红外相机在不同环境下的应用。
实验结果和分析：
1.在夜晚拍摄中，红外相机能够清晰地显示隐形障碍物和夜间捕获到动物的行为。
2.在室内拍摄中，红外相机能够突破弱光条件下的限制，使图像更加鲜明。
3.在室外拍摄中，红外相机能够清晰地显示远距离物体，同时减少环境干扰带来的影响。
结论：
红外相机在不同环境下有着广泛的应用，如军事侦查、安防监控、野生动物研究等领域。同时，红外相机的高灵敏度和抗干扰性能使其成为很多特殊应用场景中的选择。
防爆红外线摄像机运行中的注意事项
1 / 1
防爆红外线摄像机运行中的注意事项
防爆红外线摄像机是用于危险环境下的监控设备，其运行中需要注意以下事项：
1.安装位置：防爆红外线摄像机应该安装在危险环境的安全区域，避免直接暴露在爆炸危险区域。
2.操作方式：防爆红外线摄像机的操作需要按照规定的程序进行，避免在运行中出现意外。
3.维护保养：防爆红外线摄像机需要定期进行维护保养，清洁镜头和外壳，并检查设备是否正常运行。
4.电源接线：电源接线需要按照规定的程序进行，避免出现短路和电气故障。
5.热量散发：防爆红外线摄像机在运行中会产生一定的热量，需要注意散热，避免热量过大引起火灾。
6.防爆等级：防爆红外线摄像机有不同的防爆等级，应该根据实际环境选择合适的等级。
7.安全防护：在安装和操作防爆红外线摄像机时，需要遵守相关的安全防护措施，避免出现危险事故。
总之，在使用防爆红外线摄像机时需要注意安全和操作规范，以确保设备的稳定运行和安全性。
红外感应相机布设（安装）时有关注意事项
红外感应相机布设（安装）时有关注意事项近10年来，红外感应触发相机在野外动物监测中发挥了巨⼤的作⽤，不仅拍摄到动物群组种类的规律，还多次拍摄到频临灭绝的珍惜动物，从东北虎到⾦
钱豹。这些年在布设（安装）红外感应相机时积累了许多经验，红外感应相机选购平台整理如下：
安装前相机需要准备的⼯作：
（1）调试相机参数：根据⼯作需要调试⽇期与时间（⾮常重要）；拍摄模式（照⽚）；新SD卡或已⽤SD卡均需要格式化；时间间隔调为“1秒”；连拍3
张；照⽚编号；密码设置；灵敏度设置为“中”；定时为“关”。由2⼈进⾏调试，1⼈负责设置，另⼀⼈负责核对。
（2)相机布设（安装）：根据⽬标动物的形体进⾏设置，⼀般相机捆绑在树⼲的位置（0.3-0.5⽶）不能太低、也不能太⾼：下坡略低⼀些，上坡略⾼⼀
些。尽可能选择地势平坦、开阔的地点作为相机位点，地⾯灌草较少（在植物⽣长季节需要特别注意灌草的⽣长）；相机前不要有叶⽚⼤的植物，尽量避
开阳光直射的地⽅；可设置⼀些障碍，但注意预留动物的通道，保证动物通过相机前的时间最长。安装前拍摄1张照⽚，看是否正常⼯作（⾮常重要）。安
装和取卡（或回收）时，均需拍摄1张写有相机位点的信息（安装⼈、相机位点编号、⽇期）的“⽩板照⽚”（⾮常重要）。注意记录实际相机位点的GPS信
息。多样性监测时不要使⽤诱饵或嗅味剂。
相机安装后维护⼯作：
（1）相机维护：为了保证相机的寿命，需要进⾏定期维护。建议每次取卡或取回相机后⽴即进⾏维护。维护主要对相机进⾏⼲燥、清洁等。相机不⽤时置
于放有⼲燥剂（硅胶）的防潮箱内保存，任何电池需要从相机取⾛（⾮常重要）。内存卡取出，⼲燥保存。相机布设尽量在旱季进⾏，⾬季需要更多的维
护以延长相机寿命（1⽉后需要取回⼲燥、清洁）。
（4）相机布设前后需要准备的记录表：相机审核表、相机情况表、相机位点信息表等。
相机（正常、失灵、损坏、被盗）、记忆卡（正常、损坏）
（5）相⽚存储组织以及建⽴数据档案和上传数据、数据分析总结：在照⽚采集回来后1周内上传照⽚到⽹络数据库中，并及时分析整理（2周内完成）。 每次数据采集记录清单：相机审核表、相机情况表、相机位点信息表、地形图、相机布设地图、照⽚数据（按以下格式保存副本）、相机布设总结、数
