施工总平面布置图全版.docx
专业课件 1 第十章 施工总平面布置图
第一节 施工现场目前现状
普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。
第二节 施工总平面布置原则及依据
2.1布置原则
为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：
1 依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2 方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3 施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4 按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。 专业课件 2 5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6 尽量避免对周围环境的干扰和影响。
7 采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8 符合施工现场卫生及安全技术要求和防火规范。
9 充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。
10 在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。
2.2 布置依据
1 招标文件中对施工现场布置的有关要求。
2 现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3 总平面图、建筑平面图、立面图。
4 总进度计划及资源需用量计划。
5 总体部署和主要施工方案。
6 有关安全文明施工、消防及环境保护的要求。
第三节 施工平面布置 专业课件 3 1 现场规划施工道路。临时道路宽度4.5米，做法为200mm混凝土路面，出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。
2 办公区域布置。办公区采用单层成品彩钢保温板房，办公室与宿舍相邻。办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，办公室、会议室安装空调机，电源插座和电话，传真机等。并按要求为业主监理提供办公生活设备。办公室门前进行绿化，营造一个整洁、文明、舒心的办公环境。
3 施工生产设施布置：
生产设施布置详见附表。
钢管堆放场地内钢管分类堆放，并尽可能靠近建筑物周边，以利使用和吊装。
4 临时用水及用电沿现场临时道路环形布置，由业主指定接通临时水源、电源接入，保证必要的生产、生活和消防用水，主电缆采用V223×120+2×95直埋式敷设，主水管用DN100焊接管。
5大门：设置6米宽的出入大门，大门按CI标志制作，在主出入口一侧设置门卫室，日夜值班。
第四节 主要生产、生活设施布置
4.1 生产设施布置
1 钢筋加工及堆放场地 专业课件 4 钢筋加工场地分为4部分：钢筋堆放、钢筋加工棚、冷拉调直场地及半成品堆场，各类钢材按不同规格型号堆放整齐，设置标识牌和检验状态。
2 模板加工及木料、钢管堆放场地
模板加工、木料堆放场地及钢管堆放场地均需占地面积约150㎡。
3 材料仓库
作为安装部分各种管材、配件及其他零星材料的堆放场地。
4.2 生活设施布置
工人生活区布置宿舍、食堂、浴室厕所等，采用双层成品彩钢板房搭建。工人宿舍计划面积300㎡，可容纳300人同时住宿；食堂约80㎡，厕所60㎡，浴室60㎡。生活区安排专人进行卫生清理，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化，为工人营造一个整洁、卫生的生活环境。达到文明施工要求。
第五节 施工现场临时水、临电布置
业主也将临水用水、用电接头接入现场。具体见附表五施工总平面图。
5.1临时用水布置
1 消防给水系统
室外消防给水系统为低压消防给水系统，沿施工现场临时道路布置DN100消防给水环状管网，每隔120米布置一个临时消火栓。临时消火栓水压由市政管网提供完全可以满足消防要求（最不利点消火栓不小于10m的静 专业课件 5 压）。室外消防给水管网采用镀锌钢管焊接连接，所有焊口部位进行防腐处理，每个室外临时消火栓除配备25m水带外，还应配备2只5Kg干粉灭火器，灭火器同消防水带一起放入消防箱内。
每个车间按每40m设置设一个消火栓并配备25m水带、19mm水枪一只。为保证火灾意外发生时室内消防系统的正常供水，施工现场的消防及施工用水由市政给水管网直接供给。室内消火栓给水管道采用镀锌钢管焊接连接，所有焊缝部位进行防腐处理。
2 给水系统
室外生产给水管布置：在室外消火栓给水环管上每隔50m设置一个DN25给水管并加装阀门予以控制。室内给水管布置：室内每层设置一个DN25给水阀门。给水管的施工与临时消防给水管同步，满足施工用水要求。给水阀门至用水点间的管路根据实际情况采用橡胶软管临时接驳。
生活给水系统干管利用消火栓给水系统管网，分别在厨房、卫生间及大门处设置用水点。给水系统管道采用镀锌钢管。
3 排水系统
本工程施工期间在办公区设厕所一个、食堂一个、淋浴室一间，其排水通过管道排至室外。地面及以上部分雨水排水采用有组织排水，每个大门入口处设置排水沟一道以防止场内带泥废水流至市政道路污染路面，每条排水沟内的废水先经过沉淀池沉淀后排出，卫生间排水经过化粪池沉淀后排至市政污水管网。厨房排水经过隔油池进行隔油处理后排至市政污水管网。排水系统管道采用离心铸铁管柔性连接。 专业课件 6 4 系统的维护与管理
1）施工时应注意保证消防管路的畅通，消火栓箱内设备完好且箱前道路畅通，无阻塞或堆放杂物。
2）加强用水管理，严禁出现长流水的现象，给水龙头采用陶瓷芯密封的水龙头，指派专人对现场临时用水设备进行维护管理。
3）施工区、现场派专人打扫，保持现场卫生。
4）加强厕所的卫生管理，及时冲洗、经常消毒，有堵塞情况时及时清理，保持整个卫生间的整洁、无异味，指定严格的卫生管理制度。
5）现场排水沟定期进行清理，保持排水畅通。
6） 施工区、现场派专人打扫，保持现场卫生。
5.2施工现场用电平面布置
1 室外线路敷设
根据业主方供电线路特点及现场施工要求，
根据用电设备在施工现场的布置情况，由变压器处分出六路采用直埋式敷设电缆进行敷设,具体见施工平面布置图 。
2 室内导线的敷设及照明装置
1）办公室、宿舍内配线必须采用绝缘铜线，采用PVC管敷设。
2）室内配线所有导线截面按图纸要求施工，铜线截面不得小于1.5mm²。 专业课件 7 3）金属外壳的灯具外壳必须作保护接零，所用配件均使用镀锌件；
4）室外灯具距地面不得小于3m，室内灯具不得低于3.4m，插座接线时符合规范要求；
5）螺口灯头及接线符合下列要求：
（1）相线接在与中心角头相连的一端，零线接在与螺纹口相连的一端。
（2）灯头的绝缘外壳不得有损伤和漏电。
6）各种用电设备、灯具的相线须经开关控制，不得将相线直接引入灯具；
7）临设内的照明灯具优先选用拉线开关。拉线开关距地面高度为2至3米，与门口的水平距离为0.1至0.2米，拉线出口向下。
3 施工用电安全措施
施工用电应用设计布置图，有审核批准手续，确定供电设备及电线规格，各种电箱、开关箱、漏电保护器等。
电工必须经过专门培训考核合格发证上岗，并按照《施工现场临时用电安全技术规范》进行安装操作，严禁违章操作。
现场临时用电的线路必须采用“三相五线制”，所有用电设备必须做统一接地保护或接零保护，不准一部份接地一部份接零。动力、照明分开，并有各级漏电保护装置。供电线路容许电流要符合要求。 专业课件 8 电工懂得自我保护和他人保护的基本知识，安装作业要认真负责，实行谁安装谁负责。
施工用电线路投入使用之前，应进行验收，合格后方能供电使用。
现场值班电工，要经常检查用电线路、漏电开关、用电设备及接地接零情况，发现问题及时处理，造成事故要追究当事者责任。
外线架设应牢固，接头裸露部份要包扎好，电杆拐角时应设钢丝绳拉紧，严禁乱拉乱扯。
电缆必须跨越或搭在钢管脚手架时，应采用绝缘子隔离，不能直接搭在钢管或钢筋上。
电缆在穿过道路时，应立杆空架（高度应符合要求）或挖沟埋设（应有防护管，两端设隔离保护和防水措施）。
配电箱、末级开关箱均安装漏电保护装置，视情况安装避雷装置，并测定其电阻须小于10Ω。
现场必须实行“一机一闸漏电保护”，严禁一闸多用，投入使用的水泵、电动工具应具有良好状态，漏电装置可靠。
夜间作业要有足够的照明。其余按《施工现场临时用电安全技术规范》的规定进行临时用电安全管理和施工。
第六节 施工现场管理原则
1 进行动态管理 专业课件 9 现场管理必须以施工组织设计中的施工总平面布置和当地政府及主管部门对场容的有关规定为依据，进行动态管理。要分基础施工阶段、结构施工阶段、装饰施工阶段分别绘制施工平面布置图，并严格遵照执行。
2 建立岗位责任制
按专业分工种实行现场管理岗位责任制，把现场管理的目标进行分解，落实到有关专业和工种，这是实施文明施工岗位责任制的基本任务。例如：砌筑、水泥、砂石堆场和落地灰、余料的清理，由瓦工、抹灰工负责；钢筋及其半成品、余料的堆放，由钢筋工负责。为了明确责任，可以通过施工任务或承包合同落实到责任者。
3 勤于检查，及时整改。
对文明施工的检查工作要从工程开工做起，直到竣工交验为止。由于施工现场情况复杂，也可能出现三不管的死角，在检查中要特别注意，一旦发现要及时协调，重新落实，消灭死角。
4 严格按照招标文件要求进行现场管理。
施工平面布置图（见附表五）
临时用地表 （见附表六）
专业课件 10 附表五 施工总平面图
道路
临时住房 300m2 项目部办公室
80m2 厕所30m2 库房100m2
食堂 100m2 门卫室20m2 修理处50m2
机械停
放处
加工车间
120m2
设备及
仓储
200m2
配电房
40m2 医务室40m2 工具房60m2
砂石堆放处 蓄水池 供水管网（S）
供电管网（V）
灭火器
施工总平面布置图、施工进度计划横道图
第五节 施工现场总平面布置图
水塔
注:虚线代表电线路,细实线代表水路，
各办公住宿单体前1.5米混凝土硬化路面，仓库等前2米混凝土硬化路面
职工宿舍 职工宿舍
职工娱乐室
监
理
办
公
室
施
工
方
办
公
室
资
料
室
实验室 职
工
食
堂 餐
厅
配电房 消防 预制构配件加工 工机具仓库
材
料
堆
放
区 女
厕
男
厕 门卫
机
械
停
车
区
施工平面布置图
1.6施工现场平面布置（附图）；
1.6.1.工程现场总平面管理：
整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：
有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：
根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：
1.6.1.2.办公区的布置：
为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：
现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：
为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：
施工过程中现场的采用临时道路。根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：
对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排
在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。本工程临时电采用TN-S配电系统，三级配电两级保护，配备足够数量配电箱满足施工需要。临时水从现场南侧支管接一根Φ25管镀锌水管引入蓄水池。设办公电话能满足工地生活和与外界联系。
施工现场平面布置图
(一) 施工平面布置图
道路 大
门 大
门
道路 表 施工平面布置图
道
路 道路 道路 道
路 大
门 大
门
施工机械停放区 厕所
宿 舍
其他材料库房 油
漆
库
房
现场办公室
门卫 门卫 会
议
室
其他材料库房 工人休息室 工人更衣室及工间休息室 办公室
餐
厅
工人更衣室及工间休息室
食堂
施工机械停放区
后勤仓库 工具库房
宿
舍
厕所 油
漆
库
房
门卫 门卫
施工总平面布置图
守卫室
职
工
宿
舍
食 堂
厨 房 材料搅拌站 材料供质量控施工管办公室 工程技项目总厕
所
所
质检科 财务科 项目经理室 副经理室
会议室
实验室 工器具室 材料仓库
自来水 配电
绿化部分
废弃物存放
停车场
娱乐休闲区 工程名称 万瑞达国际公馆 施工单位 大连宏兴达建设工程有限公司 审 绘制 日 核人 人 期
(二) 临时用地表表
用 途 面 积（平方米） 位 置 需用时间
现场办公室 5m×5m 见平面布置图 开工前1天-完工
会议室 10m×5m 下同 开工前1天-完工
食堂 5m×5m 开工前3天-完工
餐厅 15m×5m 开工前2天-完工
后勤仓库 5m×3m 开工前1天-完工
厕所 5m× 开工前3天-完工
宿舍 5m× 开工前3天-完工
油漆库房 10m× 开工前3天-完工
其他材料库房 5m× 开工前3天-完工
工具库房 5m× 开工前2天-完工
工人更衣室及工间休息室 12m× 开工前1天-完工
施工机械停放区 30*50 开工前1天-完工
施工现场总平面布置图

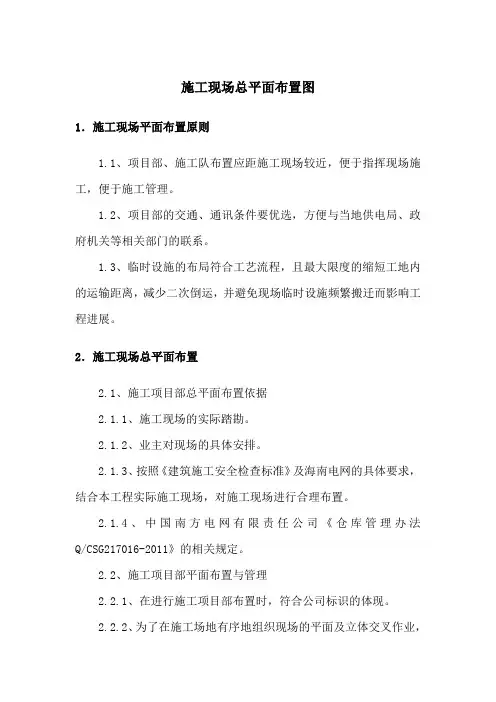

施工现场总平面布置图
1．施工现场平面布置原则
1.1、项目部、施工队布置应距施工现场较近，便于指挥现场施工，便于施工管理。
1.2、项目部的交通、通讯条件要优选，方便与当地供电局、政府机关等相关部门的联系。
1.3、临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次倒运，并避免现场临时设施频繁搬迁而影响工程进展。
2．施工现场总平面布置
2.1、施工项目部总平面布置依据
2.1.1、施工现场的实际踏勘。
2.1.2、业主对现场的具体安排。
2.1.3、按照《建筑施工安全检查标准》及海南电网的具体要求，结合本工程实际施工现场，对施工现场进行合理布置。
2.1.4、中国南方电网有限责任公司《仓库管理办法Q/CSG217016-2011》的相关规定。
2.2、施工项目部平面布置与管理
2.2.1、在进行施工项目部布置时，符合公司标识的体现。
2.2.2、为了在施工场地有序地组织现场的平面及立体交叉作业，确定文明施工，施工平面管理由项目总工负责，进行调度平衡。
2.2.3、为了确保施工安全，本工程进行全封闭施工，在项目部设置围墙，修砌大门出入。
2.2.4、施工项目部全部实行硬地坪施工，在大门出入口处设砖砌排水明沟，雨水、废水及时排至临时虑坑，经过处理后排入市政下水管道。
2.2.5、施工现场的水准点、轴线控制点、埋地电缆、水管、架空线路均设置醒目的标识，并加以保护，任何人不得损坏、移动。
2.2.6、凡进入施工现场的设备，材料应按指定位置放置，不得任意堆放，并做到整齐有序，挂牌明示。
2.3、办公和生活区布置
由于受施工现场用地的实际限制，施工现场只设办公区及仓库和加工区，办公区设置办公室及会议室；生活区内设置职工宿舍、食堂及卫生间。
2.4、材料站布置
2.4.1、物资验收入库
（1）到货物资按物资类别或项目分类由相应仓库的仓管人员负责接收。
（2）物资配送人员书面通知供应商发货，同时书面通知物资使用部门、仓管人员到货物资信息和到货时间，以便提前做好验收入库准备。
各阶段施工平面布置图
各阶段施工平面布置图
1 施工分区图
本工程施工将整个区域划分为9个施工区,并依照上图所分施工区域拟采用三家主体施工队伍，土方开挖将坡道留置在2区北侧、6区东侧地下车库范围以外，区域内全部开挖到基底标高,进行桩基施工。开挖阶段由中间向南北两端进行开挖。
2 土方开挖阶段
（1）封闭管理
①现场大门：在场地北侧、场地西南侧、东南侧共设置三个大门入口，用于人员和材料进出。
②现场围护：现场围墙将采用现场南北侧围墙采用240mm厚砖砌围墙，高度2.5m。东西两侧将采用用可拆卸式组合式金属围墙，高度1.8m。
③门卫室：现场大门处设置门卫室，雇用保安24小时值班，负责施工现场的保卫工作。
④现场道路：北面、南面利用已有的临时道路作为施工主干道。所有施工道路及下基坑通道均兼作临时消防通道。
（2）生产区临建
（3）标识标牌布置
①施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。
②安全标识牌：在基坑周边等处悬挂安全标识牌。
③导向牌：为便于交通管理，在现场大门口设置导向牌。
（4）材料堆场
土方开挖完成后在基坑内临近位置设置护坡、桩基施工材料及机械堆场。
3 地下室结构施工阶段
地下施工全面开始之后，除2、6区留置位置作为临时材料中转场地，其他区域进行基础及地下室结构施工，在各区施工过程中，重点先抢出5区车库，完成时候后即立刻开展2、6区车库施工。 名称 占地面积（m2） 场地位置
库房 64 场地西侧
标准养护室兼试验室、机修房 24 场地西侧
地下室施工一阶段平面布置图
地下室施工二阶段平面布置图
（1）主要机械
名称 数量 规格型号 备注
塔吊 1台 QTZ5613 臂长55m
塔吊 9台 QTZ5011 臂长50m
汽车吊 2台 25T 辅助进行钢筋、周转材料等的运输
施工总平面布置图(详细版)
施工总平面布置图(详细版)
施工总平面布置（详细版）
1施工总平面布置原则
1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）做好现场平面布置和功能分区，对现有临建及管线进行调整。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的检查及监督整改，保证场内施工道路通畅。
5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。
2场地整体规划
2.1施工现场划分
根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。 施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置
按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。
现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。
2.3排水设施的布置
充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。
2.4办公区临建的布置 利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.
办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。办公室内还将配备足够的空调、照明、电源和电源插座以及电话系统。
施工总平面布置图
施工总平面布置图
施工便道及项目部
宿舍 厕所
办公室 会议室
食堂
配
件
仓
库 停 车 场
油料仓库 值班室 配电房 水泥
搅拌站
砂石堆场
钢筋、木工加工场
预
制
场
完整版)施工总平面布置图
完整版)施工总平面布置图
第十章 施工总平面布置图
第一节 施工现场目前现状
普兰县雄巴村民房建设项目场地位于西藏阿里地区普兰县雄巴村。该地块为矩形，地势平坦，市政条件基本满足要求。现场周边交通便利，场地条件良好，无地上物，已具备五通一平，电源、水源已引至场地指定位置，临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供较为完善的条件。
第二节 施工总平面布置原则及依据
2.1 布置原则
为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：
1.根据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2.方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3.施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4.按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5.在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6.尽量避免对周围环境的干扰和影响。
7.采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8.符合施工现场卫生及安全技术要求和防火规范。
9.充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。
10.在满足施工生产需要和XXX有关规定的前提下，做到“五化”：硬化、绿化、净化、亮化、美化。
2.2 布置依据
1.招标文件中对施工现场布置的有关要求。
2.现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3.总平面图、建筑平面图、立面图。
4.总进度计划及资源需用量计划。
5.总体部署和主要施工方案。
6.有关安全文明施工、消防及环境保护的要求。
(完整版)、施工现场总平面布置图
第一章 施工现场总平面布置图
第一节 总体要求
通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。施工现场作为展现我单位形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护。为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。
一、总平面布置
1、现场设施布置按照招标文件及业主要求围绕以下几个方面进行布置：
（1）文明施工与环境保护方面：安全警示标志牌、现场围挡、八牌两图、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。
（2）临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。
（3）安全施工方面：临边洞口交叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。
2、满足上述要求的同时，按以下原则进行施工现场布置：
（1）所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。
（2）在平面布置中对施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。将长期设施设置在调整最小的位置内。
（3）在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。
（4）在物流组织上，尽量避免土建、安装专业施工相互干扰。优化物流组织的程序，做到短距离灵活配送的要求。
（5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。 （6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
（7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。设立环境保护设施制定环境保护方案。
(完整word版)施工总平面图
施工总平面图
编制人：
审核人：
四川兴江泰建设工程有限公司
施工总平面图
投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
左图中表示本工程施工总
详细面积详见前临时用地表，
具体布置根据施工现场临时决
定，道路、消防根据具体情
况定。
项目部办公室 配电室 搅拌场
仓库
机械停放点
材料堆放点
钢筋加工场
模板加工场
加工车间 拟建项目区域
值班室 灭火器
业主、监理办公室 厕所 施工总平面布置说明
一、施工总平面布置依据
（1）施工现场的实际踏勘；
（2）按照建筑施工安全检查标准具体要求，结合本工程实际施工现场，对施工现场进行合理布置。
二、施工总平面布置原则
（1）为了保证总工期及工程质量的要求，我公司本着充分利用现有场地，合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则，使临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次搬运，并避免现场临时设施频繁搬迁而影响工程进展。
（2）钢材堆场、钢材加工棚、周转材料堆场、砖堆场、砂石堆场、库房、办公室及住宿等均设置在现场。
三、施工现场平面布置与管理
如果我公司中标，将在施工过程中针对施工现场情况依据布置原则进行具体灵活的布置。
（1）在施工现场布置时，要进行公司企业标识的体现。具体表现为保证行政办公用品及对外交流手段统一，现场临时建筑标准统一；项目部员工着装统一等。
