第六章 电缆及电缆连接器

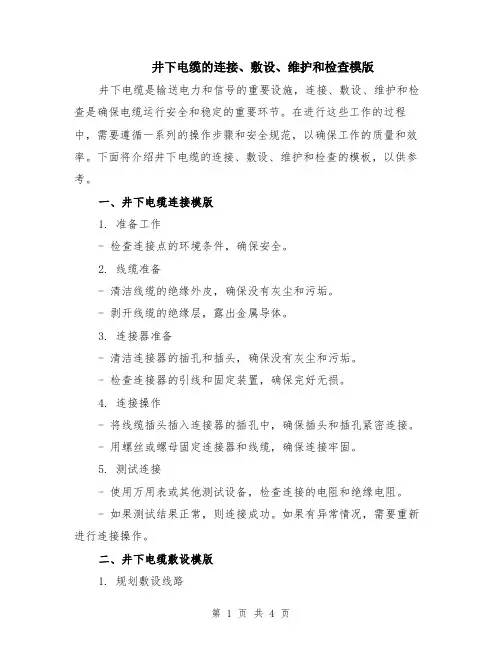

井下电缆的连接、敷设、维护和检查模版
第 1 页 共 4 页 井下电缆的连接、敷设、维护和检查模版
井下电缆是输送电力和信号的重要设施，连接、敷设、维护和检查是确保电缆运行安全和稳定的重要环节。在进行这些工作的过程中，需要遵循一系列的操作步骤和安全规范，以确保工作的质量和效率。下面将介绍井下电缆的连接、敷设、维护和检查的模板，以供参考。
一、井下电缆连接模版
1. 准备工作
- 检查连接点的环境条件，确保安全。
2. 线缆准备
- 清洁线缆的绝缘外皮，确保没有灰尘和污垢。
- 剥开线缆的绝缘层，露出金属导体。
3. 连接器准备
- 清洁连接器的插孔和插头，确保没有灰尘和污垢。
- 检查连接器的引线和固定装置，确保完好无损。
4. 连接操作
- 将线缆插头插入连接器的插孔中，确保插头和插孔紧密连接。
- 用螺丝或螺母固定连接器和线缆，确保连接牢固。
5. 测试连接
- 使用万用表或其他测试设备，检查连接的电阻和绝缘电阻。
- 如果测试结果正常，则连接成功。如果有异常情况，需要重新进行连接操作。
二、井下电缆敷设模版
1. 规划敷设线路 第 2 页 共 4 页 - 根据实际需要确定敷设线路的路径和长度。
2. 准备工作
- 清理敷设线路上的障碍物，确保无阻碍。
3. 敷设方式
- 线缆沟槽敷设：挖掘沟槽，将电缆放入沟槽内，然后用土或混凝土填充。
- 管道敷设：埋设管道，将电缆放入管道内，然后用土或混凝土进行填充。
4. 固定线缆
- 使用固定装置将电缆固定在沟槽或管道内，确保牢固不松动。
5. 敷设保护层
- 根据需要，在电缆上添加保护层，以防止外界的物理和化学侵害。
6. 连接线缆
- 根据需要，在敷设线路的连接点进行线缆连接，采用上述的连接方式。
7. 检查敷设质量
- 检查电缆和连接点的外观，确保没有明显的损坏和故障。
- 使用测试设备对电缆进行绝缘电阻和电阻的测试，确保敷设质量符合要求。
三、井下电缆维护模版
1. 定期检查
- 每隔一段时间，对井下电缆进行定期检查，包括外观、连接和绝缘等方面。 第 3 页 共 4 页 2. 清洁保养
电焊机电缆接线安全要求
电焊机电缆接线安全要求
前言
电焊机是高压、高功率设备，使用不当可能导致电击伤、火灾等安全事故，因此在使用电焊机时，必须要严格遵守相关的安全要求。本文主要介绍电焊机电缆接线时需要遵守的安全要求。
电焊机电缆的正确接线方法
1. 铜芯电缆连接器
电焊机电缆一般采用铜芯电缆连接器来将电缆与电焊机连接，铜芯电缆连接器容易引起高温、氧化和松动等问题，如不正确接线，容易出现火灾等安全事故。因此，正确的铜芯电缆连接方法是重要的。
正确接线方法：
1. 准备具有正确电缆规格的铜芯电缆连接器。
2. 在电缆连接器上加压，把电缆锁定在连接器上。
3. 用压线钳将连接器固定在电焊机上。
2. 环型电缆连接器
环型电缆连接器更常用于大功率电焊机或自动化生产线，因为其在高温下不容易氧化，具有更高的安全性和可靠性。使用环型电缆连接器时，需要注意接线的正确性以及电缆的规格匹配。
正确接线方法：
1. 确保电缆长度合适，接头接口处应留有一定压线长度。
2. 拧松电焊机上的连接柱螺丝。
3. 把电线套在连接柱上并旋紧。
4. 用扳手把连接柱螺丝固定紧。
电焊机电缆接线的安全要求
在电焊机电缆接线时，还需要注意以下安全要求：
1. 连接器必须完好无损。
2. 电缆和连接器的规格应符合电焊机的要求。
3. 电缆应保持整齐、无弯曲，并远离可能产生损坏的区域。 4. 电缆应避免与其他对象产生干涉、碰撞或擦伤，以有效减少电缆在使用过程中的损伤。
5. 使用环型电缆连接器时，需要使用扳手或其他专业工具将连接柱紧固固定，以保证电缆处于正常状态。
6. 在使用电焊机前，要先检查电缆是否连接牢固，并确保电缆的绝缘材料没有损坏或破裂。
7. 在使用电焊机过程中，必须注意使用带有保护手套、护目镜等个人防护装备，并禁止穿着湿漉漉的衣服和金属首饰，以防止电击伤等其他安全事故的发生。
总结
电焊机电缆接线安全要求必须得到严格的遵守和执行，只有当正确接线方法和安全要求都得到了充分的知晓和理解，才能保证使用电焊机时的人身和财产安全。本文概括性地介绍了电焊机电缆接线时的正确方法和安全要求，希望本文能够给使用电焊机的人员提供一些帮助。

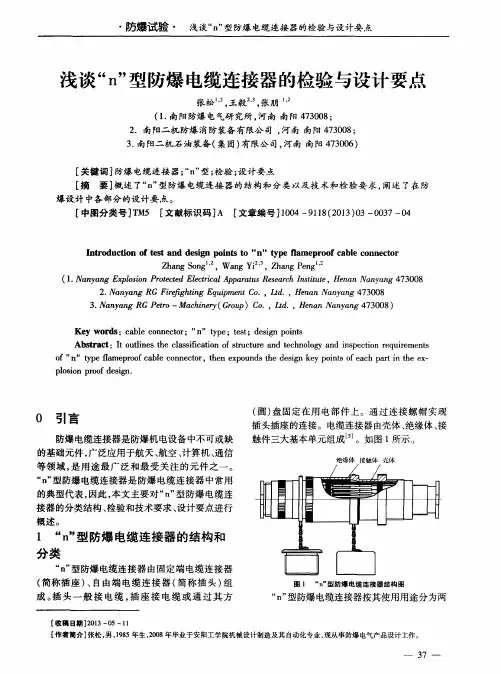

浅谈“n”型防爆电缆连接器的检验与设计要点
・防爆试验・ 浅谈“ｎ”型防爆电缆连接器的检验与设计要点
浅谈“ｎ”型防爆电缆连接器的检验与设计要点
张松 ，王毅 ，张朋 ’ （１．南阳防爆电气研究所，河南南阳４７３００８； ２．南阳二机防爆消防装备有限公司，河南南阳４７３００８； ３．南阳二机石油装备（集团）有限公司，河南南阳４７３００６）
［关键词］防爆电缆连接器；“ｎ”型；检验；设计要点 ［摘要］概述了“ｎ”型防爆电缆连接器的结构和分类以及技术和检验要求，阐述了在防
爆设计中各部分的设计要点。 ［中图分类号］ＴＭ５［文献标识码］Ａ［文章编号］１００４—９１１８（２０１３）０３—００３７—０４
Ｉｎｔｒｏｄｕｃｔｉｏｎ ｏｆ ｔｅｓｔ ａｎｄ ｄｅｓｉｇｎ ｐｏｉｎｔｓ ｔｏ”ｎ”ｔｙｐｅ ｆｌａｍｅｐｒｏｏｆ ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ Ｚｈａｎｇ Ｓｏｎｇ ，Ｗａｎｇ Ｙｉ ，Ｚｈａｎｇ Ｐｅｎｇ ， （１．Ｎａｎｙａｎｇ Ｅｘｐｌｏｓｉｏｎ Ｐｒｏｔｅｃｔｅｄ Ｅｌｅｃｔｒｉｃａｌ Ａｐｐａｒａｔｕｓ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｈｅｎａｎ Ｎａｎｙａｎｇ ４７３００８ ２．Ｎａｎｙａｎｇ ＲＧ Ｆｉｒｅｆｉｇｈｔｉｎｇ Ｅｑｕｉｐｍｅｎｔ Ｃｏ．，Ｌｔｄ．，Ｈｅｎａｎ Ｎａｎｙａｎｇ ４７３００８ ３．Ｎａｎｙａｎｇ ＲＧ Ｐｅｔｒｏ—Ｍａｃｈｉｎｅｒｙ（Ｇｒｏｕｐ）Ｃｏ．，Ｌｔｄ．，Ｈｅｎａｎ Ｎａｎｙａｎｇ ４７３００８）
Ｋｅｙ ｗｏｒｄｓ：ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ；”ｎ”ｔｙｐｅ；ｔｅｓｔ；ｄｅｓｉｇｎ ｐｏｉｎｔｓ Ａｂｓｔｒａｃｔ：Ｉｔ ｏｕｔｌｉｎｅｓ ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｉｎｓｐｅｃｔｉｏｎ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ”ｎ”ｔｙｐｅ ｆｌａｍｅｐｒｏｏｆ ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ，ｔｈｅｎ ｅｘｐｏｕｎｄｓ ｔｈｅ ｄｅｓｉｇｎ ｋｅｙ ｐｏｉｎｔｓ ｏｆ ｅａｃｈ ｐａｒｔ ｉｎ ｔｈｅ ｅｘ— ｐｌｏｓｉｏｎ ｐｒｏｏｆ ｄｅｓｉｇｎ．
一种新型的矿用隔爆型高压电缆连接器
＜电气开关＞（２０１０．Ｎｏ．４）
文章编号：１００４—２８９Ｘ（２０１０）ｏ４—００８０—０２
一种新型的矿用隔爆型高压电缆连接器
张鸽
（乐清市矿用设备厂，浙江 乐清３２５６０６）
摘要：设计制造了一种新型矿用隔爆型高压电缆连接器，经检测，完全符合标准，达到了设计目的。 关键词：矿用隔爆型；高压电缆；连接器
中图分类号：ＴＤ６１ｌ 文献标识码：Ｂ
Ａ Ｎｅｗ Ｔｙｐｅ Ｆｌａｍｅ－ｐｒｏｏｆ Ｈｉｇｈ Ｖｏｌｔａｇｅ Ｃａｂｌｅ Ｃｏｎｎｅｃｔｏｒ ｆｏｒ Ｍｉｎｅ
ＺＨＡＮＧ Ｇｅ
（Ｙｕｅｑｉｎｇ Ｍｉｎｅ Ｅｑｕｉｐｍｅｎｔ Ｆａｃｔｏｒｙ，Ｙｕｅｑｉｎｇ ３２５６０６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｎｅｗ ｔｙｐｅ ｆｌａｍｅ—ｐｒｏｏｆ ｈｉｇｈ ｖｏｌｔａｇｅ ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ ｆｏｒ ｍｉｎｅ ｈａｓ ｂｅｅｎ ｄｅｓｉｇｎｅｄ ａｎｄ ｍａｄｅ．Ｔｅｓｔ ｈａｓｂｅｅｎ
ｃｏｎｆｉｒｍｅｄ ｔｈａｔ ｔｈｅ ｐｒｏｄｕｃｔｓ ａｒｅ ｕｐ ｔｏ ｔｈｅ ｓｔａｎｄａｒｄ，ａｃｈｉｅｖｅ ｔｈｅ ｄｅｓｉｇｎ ｇｏａ１．
Ｋｅｙ ｗｏｒｄｓ：ｍｉｎｅ ｆｌａｍｅ—ｐｒｏｏｆ ｔｙｐｅ；ｈｉｇｈ ｖｏｌｔａｇｅ ｃａｂｌｅ；ｃｏｎｎｅｃｔｏｒ
１ 引言
煤矿井下为了提高工作效率，在采用综合机械化 采煤的方式同时将电压从Ｉ１４０Ｖ提升到３３００Ｖ、
６０００Ｖ和ｌＯｋＶ。在生产中为了方便电能的输送和输 人电气设备，常常采用各种高低压电缆连接器。根据 用户的要求，本文设计制造了一种新型的矿用隔爆型
高压电缆连接器。
２用途
连接器主要适用于具有甲烷或煤尘爆炸危险的煤矿 井下，可与引进设备ＣＨＰ３３／３．３ｋＶ开关箱、ＴＤ３３／３．３ｋＶ 顺槽开关、ＬＣ３３／３．３ｋＶ负载开关及国产大功率开关、移变
等设备配套使用。在交流５ｏＨｚ、３．３ｋＶ、电流至６３０Ａ的线 路中，作为组合开关、负荷开关、电机、变压器的电源引人

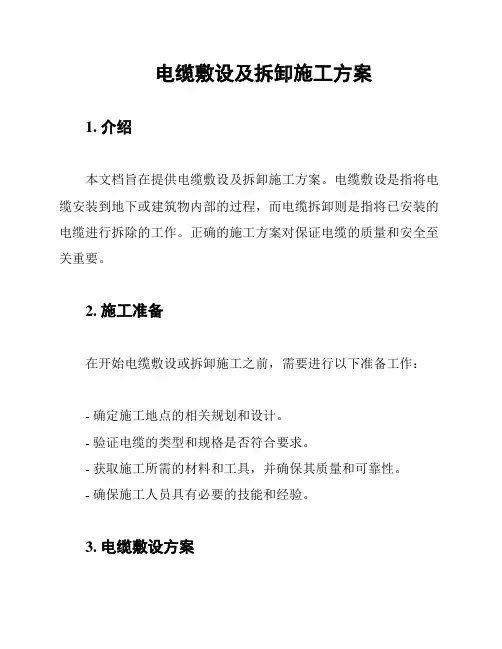

电缆敷设及拆卸施工方案
电缆敷设及拆卸施工方案
1. 介绍
本文档旨在提供电缆敷设及拆卸施工方案。电缆敷设是指将电缆安装到地下或建筑物内部的过程，而电缆拆卸则是指将已安装的电缆进行拆除的工作。正确的施工方案对保证电缆的质量和安全至关重要。
2. 施工准备
在开始电缆敷设或拆卸施工之前，需要进行以下准备工作：
- 确定施工地点的相关规划和设计。
- 验证电缆的类型和规格是否符合要求。
- 获取施工所需的材料和工具，并确保其质量和可靠性。
- 确保施工人员具有必要的技能和经验。
3. 电缆敷设方案
3.1 施工流程
电缆敷设的一般流程如下：
1. 确定敷设路径
2. 清除敷设路径上的障碍物和障碍物
3. 安装敷设所需的支撑设备和保护装置
4. 敷设电缆
5. 进行连接和固定
6. 进行必要的测试和验收
3.2 安全要求和注意事项
在电缆敷设过程中，需要遵守以下安全要求和注意事项：
- 正确使用个人防护装备，如安全帽、安全鞋、护目镜等。
- 避免电缆过度弯曲或受到外力拉扯，以防损坏。
- 遵循施工中的安全操作规程和操作步骤。
- 加强现场管理和控制，确保施工人员的安全和环境的安全。
4. 电缆拆卸方案
4.1 施工流程
电缆拆卸的一般流程如下：
1. 验证电缆是否可以拆卸，如是否损坏或存在其他问题。
2. 定位和标记需要拆卸的电缆段。
3. 施工现场清理和准备。
4. 拆除电缆保护和固定装置。
5. 拆除电缆连接器。
6. 将电缆从支撑设备和管道中取出。
7. 进行必要的检查和测试。
4.2 安全要求和注意事项
在电缆拆卸过程中，需要遵守以下安全要求和注意事项：
- 断开电源和解除电缆的供电。
- 正确使用工具和设备，避免损坏电缆。 - 遵循施工中的安全操作规程和操作步骤。
- 严格控制现场人员和其他可能的危险因素。
5. 总结
本文档提供了电缆敷设及拆卸施工方案的概述。在施工过程中，应严格遵守安全要求和注意事项，确保施工质量和工作人员的安全。
谈HFC网络中的电缆连接器
Ｓｐｅｃｉａｌ Ｃｏｌｕｍｎ ｏｆ Ｔｗｏ－Ｗａｙ Ｔｒａｎｓｆｏｒｍａｔｉｏｎ ｏｆ ＣＡＴＶ Ｎｅｔｗｏｒｋ
谈Ｈ Ｆ Ｃ网络中的电缆连接器 ◎崔 勇中国电子科技集团公司第四十研究所高级工程师 ◎缪 绮中国电子科技集团公司第四十研究所工程师 ◎丁玉玲中国电子科技集团公司第四十研究所工程师
｛Ｉ｛：ｊ 次：本文介绍了ＨＦＣ网络中的电缆连接器，从接 口、电缆连接方式、设计原则、性能指标及安装要求 等方面对连接器进行了分析，并着重介绍了一种适用 于铝管外导体电缆的连接器。 父地ｉＪＪ】：电缆连接器 设计 性能 安装 、Ｚ １引言 光纤同轴电缆混合网（ＨＦＣ）．采用光纤作传输干线网， 同轴电缆作分配传输网，网络带宽可达１Ｏ００ＭＨｚ。要在该带 宽上传输广播电视信号以及数据业务 同时要有双向功能， 需对网络带宽进行分割，以确定上、下行通道。 频率低端容易受到窄带信号和脉冲噪声的严重干扰而产 生噪声。网络的树型结构也容易对从用户端向前端传送的信 号产生噪声累积，噪声信号及在用户端引入的各种入侵噪声 像漏斗一样通过多个上行信道传输到光电转换单元。上行信 号非常微弱，噪声在某种意义上会把上行信号 淹没”，影响 回传信号的质量。要在有线电视网络开展双向多功能业务 上行通道的噪声问题是必须克服的技术难点之一。 ＨＦＣ网络是个“射频接头工程” 在分配传输网中有成千 上万个电缆连接器．从连接器的质量到连接器的安装，很多 因素会串入噪声。要解决上行通道的噪声问题必须在网络中 采用 无”电磁泄漏、质量好的连接器，并严格按工艺施工， 才能有效防止电磁噪声的侵入．大幅度改善系统性能。 ２ ＨＦＣ网络电缆连接器 ＨＦＣ网络中的电缆连接器是使用频率５～１Ｏ００ＭＨｚ、特性 阻抗７５Ｑ的同轴连接器，用于电缆分配系统中电缆与设备之 间射频信号的可分离电连接。 ２．１接口 与放大器、分配器等设备相连，电缆连接器具有与之对 应的接口。常见的几种接口形式如表１。 表１接口形式 接口形式 说明 直通 用电缆芯线做针接触件 ５／８ 一２４ＵＮＥＦ一２Ａ（ＫＳ）外螺纹接口 针型 具有 １ ７针接触件，５／８ 一２４ＵＮＥＦ一２Ａ（ＫＳ）外螺纹接口 对接 同尺寸规格同轴电缆的对接 英制Ｆ座 具有孔接触件．３／８ 一３２ＵＮＥＦ一２Ａ（Ｆ）外螺纹接口 英￥１ＪＦ头 具有 １针接触件，３／８ 一３２ＵＮＥＦ一２Ｂ（Ｆ）内螺纹接口 公￥１ＪＦ座 具有孔接触件．Ｍ１０ Ｘ ０ ７５—６ｇ外螺纹接口 公￥１ＪＦ头 具有 １ ２针接触件Ｍ１０×０ ７５—６Ｈ内螺纹接口
锁母及电缆线径对照表
公制美制标准线径规格线径M12*1.5PG73-6.54*1.08.52*1.0屏8.54*1.0屏105*1.010护套线3*2.5103*2.5+1*1.5123*4+1*2.513M25*1.5PG2113-183*6+1.4153*10+1*6193*16+1*10213*25+1*10243*35+1*163*50+1*25303*70*1*353*95+1*50373*120+1*70373*150+1*9542M80*1.53*185+1*955322-32
32-38
37-44M40*1.5
M50*1.5
M63*1.5PG11
PG16
PG29
PG36
PG42
PG48电缆与连接器对照
电缆连接器电缆
M16*1.5
M20*1.5
M32*1.55-10
10-14
18-25
MVB连接器电缆成型说明书
. . MVB连接器电缆成型技术说明书
HARTING公司的产品D-SUB连接器(66630095113\\9芯 无铅)和D-SUB连接器(6663009602800\\9)的印制板插件和连接器电路图如图一、图二所示。
图一、MVB连接器印制板插件
图二、MVB连接器电路图
D-SUB连接器跨接线说明详见表一所示：
表一、D-SUB连接器跨接线说明
跨接线名称 连接 开路
BCA 跨接的退耦电容CA（CA不接通，测量导线电阻所需的） 接通退耦电容器CA
BCB 跨接的退耦电容CB（CB不接通，测量导线电阻所需的） 接通退耦电容器CB
BRA 接通线A总线终端电阻 不接通线A总线终端电阻
BRB 接通线B总线终端电阻 不接通线B总线终端电阻 9芯SUB-MIN-D插头的针脚 9芯SUB-MIN-D端子管脚 . . MVB电缆采用耐克森通信电缆(5090202900/MVB/4x0.5mm2)，如图三所示：
图三、MVB电缆纵面图
D-SUB连接器插头的针脚与MVB电缆芯线颜色对应见表二，D-SUB连接器插头的端子管脚与MVB电缆芯线颜色对应见表三。
9芯SUB-MIN-D插头的针脚和端子管脚详见图一标注。
表二、D-SUB连接器插头的针脚与MVB电缆芯线颜色对应表
9芯SUB-MIN-D插头的针脚号 电缆芯线颜色 按MVB技术说明的信号标识符
1 红 A.数据P：线A的正线
2 黑 A.数据N：线A的负线
3 未连接
4 白 B.数据P：线B的正线
5 黄 B.数据P：线B的负线
6 未连接
7 未连接
8 未连接
9 未连接
表三、D-SUB连接器插头的端子管脚与MVB电缆芯线颜色对应表
端子管脚名称 电缆芯线颜色 按MVB技术说明的信号标志
A1+ 红色 A.数据-P：线A的正芯线
B1+ 白色 B.数据-P：线B的正芯线
A1- 黑色 A.数据-N：线A的负芯线
B1- 黄色 B.数据-N：线B的负芯线
煤矿电缆管理制度(5篇)
第1页共7页 煤矿电缆管理制度
(一)为加强煤矿电缆管理工作，根据《煤矿安全生产标准化基本要求及评分方法(试行)》机电专业“管理制度”中对机电管理制度建设的要求，制定本制度。
(二)全矿井所有电缆由煤矿机电管理部门负责集中统一管理，负责对电缆的出库、
回收、修补、调配、建账和挂牌等工作。
(三)机电管理部门要实行建账管理，要建立电缆动态账，班组领用账，动态月报表。
(四)入井电缆必须具有阻燃性试验报告或厂家提供的资质管理部门颁发的阻燃电缆合格证。
(五)各班组领用电缆必须到机电管理部门办理领用手续，要按供电设计选择电缆型号，并按电缆选择计算方法进行承载能力验算，做好记录，不验算、无记录不准入井。
(六)各条电缆两头包扎标志牌，说明规格、型号、长度、用途，无标志牌或标志牌内容不全不准入井。
(七)电缆敷设、悬挂，按《煤矿安全规程》(____)第464条、第465条规定执行。
(八)电缆的连接应符合防爆要求。不同型号的电缆之间的连接必须使用接线盒、连接器或母线盒，同型号的电缆之间的连接可采用阻燃材料进行硫化热补，或采用与热
补有同等效能的冷补，但在地面补后须做浸水耐压试验，合格后才能在井下使用。 第2页共7页 (九)固定敷设电缆的绝缘和外部检查，应由专职电工每季度至少进行一次，并做好记录，高压电缆每年至少进行一次泄漏和耐压试验，并做好记录。
煤矿电缆管理制度（2）
是指针对煤矿企业内电缆的安装、使用、检修和维护等方面制定的一系列规章制度和管理措施。它的存在主要是为了确保煤矿电缆的安全运行和保障矿井工作的顺利进行。以下是煤矿电缆管理制度的一些主要内容：
1. 电缆的选用：根据不同的使用环境和功率需求，选择合适的电缆规格和材料。
2. 电缆敷设和安装：确保电缆敷设符合规范要求，避免过度弯曲、损伤和堆积。
3. 电缆的接头和连接：严格按照规范要求进行接头和连接，确保接触电阻小、连接牢固，减少因接触不良而引起的故障。
电缆连接器的工作原理
电缆连接器的工作原理
电缆连接器的工作原理是将电缆的导线与外部设备相连接，以实现电信号或电能的传输。电缆连接器通常由插头和插座两部分组成。
插头是连接在电缆上的接头，插座则是连接在外部设备上的接口。电缆连接器内部通常有金属插针、插孔、弹簧等零部件，通过插针和插孔之间的接触来传输电信号或电能。
具体工作原理如下：
1. 将插头插入插座时，插针会对准插孔，并且由于插座内部的弹簧压力，插针会插入插孔中。
2. 插针与插孔之间的接触面积较大，可以保证电信号或电能的稳定传输。
3. 插针和插孔之间还可能存在锁定装置，用于确保连接器的牢固性，防止意外脱落。
此外，电缆连接器还可能具有防水、防尘、防腐蚀等功能，以适应各种复杂的环境条件。在实际应用中，电缆连接器的工作原理会根据不同的接口类型和连接要求有所差异。
