万用表组装及调试实训教案(详细)
教师教案
（2016 — 2017 学年 第 二 学期）
专业名称 机电维修
课程名称 电工实训
授课教师
课题序号 授课班级
授课课时 30课时 授课形式 新授
授课章节
名称 MF47型万用电表组装及调试
使用教具 万用表组装套件、焊接工具等
教学目的 熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与
焊接。熟悉电子产品的安装工艺的生产流程。
教学重点 熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。
教学难点 能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。
了解电子产品的焊接、调试与维修方法。
课外作业
教学后记 授课内容及进度
日期 上下午 教学内容 标准
周一 上午 识读并讲解元器件 掌握识读元器件方法
下午 继续巩固识读并检测元件好坏的方法 检测元器件好坏
周二 上午 考核学生识读和检测方法 能正确识读和检测
下午 元件组装方法和焊接技术要领进行讲解和示范 学生能按标准组装教师进行示范、检查
周三 上午 元件组装方法和焊接技术要领进行讲解和示范 学生能按标准组装教师进行示范、检查
下午 元件组装方法和焊接技术要领进行讲解和示范 学生能按标准组装教师进行示范、检查
周四 上午 对故障排除注意事项及方法进行分析和讲解，教师演示 学生独立操作，能完成故障的排除工作
下午 分组练习 学生能独立分析故障原因
周五 上午 对线路板焊接、故障排除进行考核 学生能独立完成线路板焊接、故障排除
课 堂 教 学 安 排 教学过程 主 要 教 学 内 容 及 步 骤
安全教育内容
一、课堂纪律（检查考勤、课堂秩序、并记录等）；
二、实训制度（对工装穿戴进行检查等）；
三、实训当中反复强调用电安全及操作安全要领等。具体针对焊接制作时特别注意的事项：
实训步骤：
1、识读零件
2、 焊接
3、组装
4、调试
5、维修
6、组装成功
一、主要的技术性能
a. 仪表的测量范围即准确等级
b. 外型尺寸：165x112x49mm
c. 重量：800克
量限 按电平刻度增加值 电平的测量范围
10V -10~+22dB
50V 14dB +4~36dB
250V 28dB +18~50dB
测量范围 灵敏度 基本误差 基本误差表示法
直流电流 0~50uA~
0.5mA~5mA~
50mA~500mA~
5000mA +_2.5
+_2.5
以标度尺工作部分上量限的百分数表示之 直流电压 0~0.25~1~2.5~
10~50~250~
500~1000~2500V 20K/V +_2.5
交流电压 0~10V~50V~
250V~500V~1000V~
2500V +_5%
电阻 R~1ΩR*10R*100Ω*
1KΩR~10KΩ +_2.5 以标度尺工作部分长度百分数表示之
音频电平 -10db~+22db
晶体管放大倍数 0~300hE
电感 20~1000H
电容 0.001~0.3uF
教学过程 主 要 教 学 内 容 及 步 骤
二、MF47型万用表的原理与设计
1．直流电流档的原理图设计与计算
注： 在测量电流时（50μA除 外）开关闭合，在测量其它开 关时则打开。
600010A500.3V6-总R
06.010500mA0.3V3-1R
54.006.06.010500mA0.3V13-2RR
4.554.006.061050mA0.3V213-3RRR544.554.006.060105mA0.3V3213-4RRRR
540544.554.006.0600100.5mA0.3V43213-5RRRRR
31006002300600060023006总RR
2．直流电压档的原理图设计与计算 直流电源灵敏度：KAV20105016
0.25V20K=5K
120K=20K
2.520K=50K
1020K=200K
5020K=1000K
25020K=5000K
50020K=1000K
100020K=20000K
3 .交流电压档的原理图设计与计算
直流电源灵敏度：KAV25041
250A0.445=111.25mA
2.3K∥1.88K+AD=12K
1020K=40K
504K=200K
2504K=1000K
5004K=2000K
10004K=4000K
4.欧姆档的原理图设计与计算
x1、x10、x100、x1K
是由1.5V电源供电，
x10K是由9V电源
和1.5V电源串联供电
a. x1 表头
1.5V+ 导电环2 20K 3.3K 12K 1.5V-
15Ω
b. x10 表头
1.5V+ 导电环2 20K 3.3K 12K 1.5V-
165Ω
c. x100 表头
1.5V+ 导电环2 20K 3.3K 12K 1.5V-
1.78KΩ
d. x10K 表头
9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K
9V-
三、MF47型万用表的组装与调试 1.装配调试过程中的技术分析和故障分析
a.故障部位：直流电流档
故障现象：（1）表针不动即无指示。（2）各量程的误差不一致，有正有负。（3）用小量程档时，指针偏转很快即阻尼很小，用大量程档时无指示。
故障原因：（1）表头故障或与表头串联的电阻断路或量程开关不通。（2）分流电阻某档焊接不良，阻值增大或局部烧坏。（3）分流电阻断路或分流支路连线断。
b.故障部位：直流电压档
故障现象：（1）表针无指示。（2）某量程误差大，随着量程增大误差变小。（3）小量程档均正常，超过某量程均无指示。
故障原因：（1）量程开关接触不良或烧坏，或量程开关与降压电阻脱焊。（2）分压电阻故障，如变值、短路等。（3）分压电阻损坏或其连线断路。
c.故障部位：交流电压档
故障现象：（1）指针轻微摆动或指示极小。（2）误差很大，有时偏低50%。（3）各档指示值偏低同一误差。
故障原因：（1）整流元件击穿。（2）整流组件中某一元件击穿断路，全波整流变为半波整流。（3）整流组件性能不佳，反向电阻减小。
d.故障部位：电阻档
故障现象：（1）短路调零时，表针无指示。（2）表笔短路时，表针调不到零位。（3）调零时，表针跳动。（4）个别量程不指示。（5）个别量程误差大。
故障原因：（1）某表笔断线或量程开关公共点断路、调零变阻器有断点、电池用完或引线断。（2）电池电压不足、量程开关接触不良或表头的限流电阻增大。（3）调零变阻器接触不良。（4）该档分流电阻断路或量程开关接触不良。（5）该档分流电阻变值或烧坏。
四、器件清单及参考资料
R1
38.8K R2
160K R3 47K R4
160K R5
60K R6
1.78K
R7
165K R8 15Ω R9 267Ω R10
0.54Ω R11
5.4Ω R12 54Ω
R13 54Ω R14
2.7K R15
115K R16 30K R17
150K R18
800K
R19 4m R20 5m R21 2m R22 1m R23
800K R24 5m
R25 5m R26
3.1K R27 34Ω R28
1.88K Rt 620Ω C 10μ/16V
D1
IN4001 D2
IN4001 D3
IN4001 D4
2AP9
实验25 数字万用电表的设计、制作与校准---讲义
实验二十五 数字万用表的设计、制作与校准
数字电表以它显示直观、准确度高、分辨率强、功能完善、性能稳定、体积小易于携带等特点在科学研究、工业现场和生产生活中得到了广泛应用。数字电表工作原理简单，完全可以让同学们理解并利用这一工具来设计对电流、电压、电阻、压力、温度等物理量的测量，从而提高大家的动手能力和解决问题能力。
【实验目的】
1．了解数字电表的基本原理和特性。
2．掌握数字电表的校准方法和使用方法。
3．设计数字万用表（即多量程数字电压、电流和电阻表）。
4．了解交流电压和二极管相关参数的测量。
【实验仪器】
ZKDB-A型数字电表改装试验仪1套（所含模块如下图所示），通用标准万用表1个。
量程转换开关模块 交直流电压转换模块
功能：把交流电压转换成直流电压，模块中有电位器进行调整。 参考电阻模块
功能：提供可调参考电阻和可调待测电阻各一个。 三位半数字电压表头 AD参考电压模块 功能：提供数字电压表头中模数转换芯片所需的参考电压(Vr-，Vr+)，
有两档（0.1V和1V），有电位器可进行电压调节。 2 【实验原理】
1. 数字电表原理
常见的物理量都是幅值大小连续变化的所谓模拟量，指针式仪表可以直接对模拟电压和电流进行显示。而对数字式仪表，需要把模拟电信号(通常是电压信号)转换成数字信号，再进行显示和处理。
数字信号与模拟信号不同，其幅值大小是不连续的，就是说数字信号的大小只能是某些分立的数值，所以需要进行量化处理。若最小量化单位为，则数字信号的大小是的整数倍，该整数可以用二进制码表示。设=0.1mV，我们把被测电量程扩展分压器模块a
量程扩展分流器模块a 量程扩展分流器模块b 电流档保护模块
功能：防止过流。 量程扩展分压器模块b
量程扩展分档电阻模块 电阻档保护模块
功能：防止过压损坏仪器。
待测元件模块
功能：提供电阻、二极管、NPN三极管和PNP三极管各一个。 GND+5V3K10K二极管测量XDAXDKXDO二极管测量模块 电阻档基准电压模块

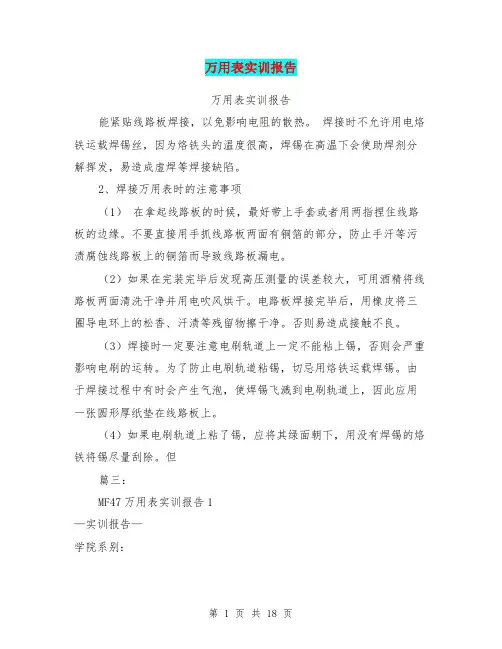

万用表实训报告
第 1 页 共 18 页 万用表实训报告
万用表实训报告
能紧贴线路板焊接，以免影响电阻的散热。 焊接时不允许用电烙铁运载焊锡丝，因为烙铁头的温度很高，焊锡在高温下会使助焊剂分解挥发，易造成虚焊等焊接缺陷。
2、焊接万用表时的注意事项
（1） 在拿起线路板的时候，最好带上手套或者用两指捏住线路板的边缘。不要直接用手抓线路板两面有铜箔的部分，防止手汗等污渍腐蚀线路板上的铜箔而导致线路板漏电。
（2）如果在完装完毕后发现高压测量的误差较大，可用酒精将线路板两面清洗干净并用电吹风烘干。电路板焊接完毕后，用橡皮将三圈导电环上的松香、汗渍等残留物擦干净。否则易造成接触不良。
（3）焊接时一定要注意电刷轨道上一定不能粘上锡，否则会严重影响电刷的运转。为了防止电刷轨道粘锡，切忌用烙铁运载焊锡。由于焊接过程中有时会产生气泡，使焊锡飞溅到电刷轨道上，因此应用一张圆形厚纸垫在线路板上。
（4）如果电刷轨道上粘了锡，应将其绿面朝下，用没有焊锡的烙铁将锡尽量刮除。但
篇三：
MF47万用表实训报告1
—实训报告—
学院系别： 第 2 页 共 18 页 机电工程学院
万用表的组装实验报告
万用表的组装实验报告
实验名称 万用表的组装实验 专业 通信工程
姓 名 张晓东 学 号 班 级 通信1008班
实验地点 九教501 实验日期 周五下午
评 分
指导老师 李晓光
一、 实验内容（含实验原理介绍）：
1. 认识电工实验工具，学会使用实验所用工具。
2. 利用练习板和练习器件学会基本电器元件的焊接。
3. 根据所学知识焊接万用表电路板，并组装万用表。
二、 实验目的
1. 培养电工基础素质，使同学们掌握基本电路的焊接。
2. 学会电路板的焊接及安装原理。
三、 涉及实验的相关情况介绍：
试验中用到：高级工具袋（包括：螺丝刀，钳子，电焊，焊锡等），练习用电路板，练习用电子元件，万用表套装等。
四、 实验结果：
成功完成了万用表的焊接，每个元件都实现了实焊，电路板美观，无错误焊接，焊腿长度适中，无短路现象。万用表实际测量中，误差小于0.02，实现了本次实验的目的，达到了实验要求。
五、 实验心得体会：
作为一名转专业到电信学院的学生，电工素质训练①是我在大二第二学期同大一的学弟学妹一起学习的课程。而在大二第一学期里，我学习了电工素质训练②的课程。对于这样倒叙的学习过程，我并没有感觉到巨大的压力，因为在电工②中，我对于这门课程就产生了极大的兴趣。
一名大二的学长当然不能比学弟学妹们差了，所以，我在最开始上课的时候就认真听讲，并对老师所提出的重点、难点进行记录。动手操作时，更是小心翼翼，自习回想老师所讲述的要点，以免犯下错误。经过第二次课程对小电路板焊接，我已经基本掌握了电子器件的焊接要点。在随后的一节课中，我学会了如何看万用表电路图，如何根据电路图和板子将万用表焊接好，以及组装好。
在课下，我也积极寻找机会到实验室对万用表电路板进行焊接、调试，以及美化。最终，我将电路板焊接完成，将所有元器件排列整齐美观，管脚长度适中且一致，不会发生短路现象。最后，我连接好电池，装好保险管，将万用表外壳组装好后，便进行了电压，电流，电阻，以及蜂鸣器的测试，测试结果，电压，电流，电阻误差小于0.02，蜂鸣器正常工作。 在这次的电工素质训练①的实验课中，我学到了很多在平时的学习中学习不到的东西。在实验课上，老师给我们认真的讲解电路焊接的原理和技巧，让我们通过奇妙的焊接现象来感受伟大的自然科学的奥妙，老师向我们展示了非常普遍的仪器，但是用那娴熟的技巧让我们目瞪口呆，我们都带着好奇心仔细的观看了每一个细节，并亲手操作，利用老师发的练习板和原件，学习焊接了很多电子元件，感觉收获颇丰。
数电课程设计报告 DT-830数字万用表组装
数字电子技术
课程设计报告
设计课题: DT-830数字万用表组装
姓 名:
学 院: 信息工程学院
专 业:
班 级:
学 号:
日 期
指导教师:
山东大学威海分校信息工程学院 孟繁贵 20078002113
2 DT-830的焊接与装配
摘要：电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类。与普通的模拟式多用表相比，数字多用表的测量功能较多，它不但能测量直流电压、交流电压、交流电流、直流电流和电阻等参数，而且能测量信号频率、电容器容量及电路的通断等。本次实验主要是焊接DT-830数字万用表及其组装，学会数字万用表的工作原理。
关键词：数字万用表、工作原理、焊接组装
1 工作原理
1.1数字万用表的特点
数字电压表可缩写为DVM。
较之模拟式多用表，数字多用表除具有一般的所具有的DVM准确度高、数字显示、读数迅速准确、分辨力高、输入阻抗高、能自动调零、自动转换量程、自动转换及显示极性等优点外，还由于采用大规模集成电路，因而体积小，可靠性好，测量功能齐全，操作简便，有些数字多用表可以精确地测量电容、电感量、温度等，大大地扩展了功能；同时数字多用表内部有较完善的保护电路，过载能力强等等。由于数字多用表具有上述这些优点，使得它获得越来越广泛的应用。
但它也有不足之处，它不能反映被测量的连续变化过程以及变化的趋势，如用来观察电容器的充、放电过程，就不如模拟电压表方便直观，也不适于作电桥调平衡用的零位指示器；同时，其价格也偏高，所以尽管数字多用表具有许多优点，但它不可能完全取代模拟式多用表
对于DT-830数字万用表来说，它的主要特点有，（1）技术成熟，主电路采用典型数字集成电路ICL7106,性能稳定可靠；（2）性价比高，由于技术成熟，应用广泛，具有精度高、输入电阻大、读数直观、功能齐全、体积小等优点；（3）结构合理，安装简单，集成电路ICL7106采用COB封装。
数字万用表的实训任务书
数字式万用表实训任务书
实训项目 数字式万用表的使用
实训设备 数字式万用表、干电池、色环电阻、接线盘
实训场地 维修电工实训室
数字
式万
用表
的使
用方
法 数字将式万用表是利用其内部电路将被测的模拟量转化成数字量，并通过显示屏直接显示读数。它的使用方法同指针式万用表的使用方法基本类似。
（1）使用时，将万用表水平放置。
（2）按下电源开关，检查电池电量充足。
（3）正确插接表笔。
（4）量程的选择和测量同指针式万用表基本相同，可参考指针式万用表的使用方法。
（5）在测量中，如果显示器上只显示“1”，表示被测量超出量程，应将功能开关置于更高的量程，再进行测量。
（6）当误用交流电压档去测量直流电压，或者误用直流电压档测量交流电压时，显示屏将显示“000”，或在低位上数字出现跳动。此时，应重新选择测量档位。
（7）在测量高电压（220V以上）或大电流（0.5A以上）时，禁止直接换量程，以防止产生电弧，烧坏开关触点。
（8）当显示屏显示“←”、“BATT”或“LOWBAT”时，表示电池电压低于工作电压，此时需及时更换电池。
练习使用 1、测量干电池电压。 2、检测电器元器件的好坏。
3、接线盘完成后检测接线故障。
4、测量色环电阻的阻值。
教学反思：学生学习测量电阻、直流电压效果良好，但测量电流效果不好，个别学生不积极。还要加强练习，不积极的学生点名让练习测量。
830数字(精选)万用表原理、组装与调试
830数字万用表原理、组装与调试
实践目的
830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数hFE和二极管等。通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
实践要求
1.掌握830数字万用表的工作原理；
2.对照原理图，看懂830数字万用表的装配接线图；
3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；
4.根据技术指标测试各元器件的主要参数；
5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
数字万用表简介
830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。其主要技术指标如表所示。
表数字万用表主要技术指标
一般特性 直流电流
显示 31/2位LCD自动极性显示 量程 分辩力 精度
超量程显示 最高位显示“1”其它位空白 200uA %读数.3字
最大共模电压 500V峰值 2000uA 1uA %读数.3字 储存环境 -15°C至50°C 20mA 10uA %读数.3字
温度系数 小于×准确度/°C 200mA 100uA %读数5字
电源 9V叠层电池 10A 10mA %读数10字
外形尺寸 128×75×24mm 交流电压
直流电压 量程 分辩力 精度
量程 分辩力 精度 200V 100mV %读数10字
200mV %读数2字 750V 1V %读数10字
2000mV 1mV %读数3字 电阻
万用 表 实 训 报 告
万用表实训报告
实训题目：万用表的组装与调试
系部：--------
班级：------------
学号：---------
姓名：--------
指导教师：---------
二Ｏ一Ｏ年六月
一、实训目的与意义
目的：
1、了解常用电子器件的类别、型号、规格、性能及其使用范围。
2、通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。
3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能。
4、了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高实践动手能力和独立完成能力。
5、培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
意义：
现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。通过本次实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。 二、实训器材
1. 电烙铁、焊锡丝
2. 螺丝刀、镊子、钳子等必备工具
3. MF-47型万用表套件
4. 五号电池一节，9V电池一节
三、MF-47型万用表的结构和原理
1、MF-47型万用表的结构
万用表由机械部分、显示部分、与电器部分三大部分组成，机械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部分是表头，电器部分由测量线路板，电位器，电阻，二极管，电容等部分组成。如下图：
中职电工技能实训电子教案实用
中职电工技能实训电子教案实用
一、教学目标
1.理解并掌握电子元件的识别与检测方法。
2.学会使用万用表进行基本测量。
3.掌握简单电路的组装与调试。
4.培养学生的动手能力和团队协作精神。
二、教学内容
1.电子元件的识别与检测
2.万用表的使用
3.简单电路的组装与调试
三、教学过程
1.导入
同学们，大家好！今天我们要进行的是中职电工技能实训课程。在这个课程中，我们将学习电子元件的识别与检测、万用表的使用以及简单电路的组装与调试。希望大家能够积极参与，充分发挥自己的动手能力。
2.电子元件的识别与检测
（1）我们来了解一下常见的电子元件，如电阻、电容、电感、二极管、三极管等。
（2）我们学习如何使用万用表检测这些电子元件。
（3）同学们分组进行实践，每人测量一种电子元件，记录测量结果。 3.万用表的使用
（1）介绍万用表的结构和功能，如电压档、电流档、电阻档等。
（2）演示如何使用万用表进行电压、电流和电阻的测量。
（3）同学们分组进行实践，测量电源电压、电流和电阻。
4.简单电路的组装与调试
（1）讲解简单电路的组成，如电源、开关、导线、负载等。
（2）演示如何组装一个简单的电路。
（3）同学们分组进行实践，组装一个简单的电路，并进行调试。
5.实践操作
（1）同学们分组进行实践，将所学知识运用到实际操作中。
（2）每组选出一个代表，进行成果展示。
（3）老师对每组的表现进行点评，指出优点和不足。
（1）回顾本节课所学内容，同学们谈谈自己的收获。
（3）布置课后作业，巩固所学内容。
四、课后作业
1.列出你所认识的电子元件，并简要说明其功能。
2.用万用表测量家中电源的电压和电流。
3.组装一个简单的电路，并描述其工作原理。
五、教学反思
本节课通过讲解、演示和实践操作，使同学们掌握了电子元件的识别与检测、万用表的使用以及简单电路的组装与调试。在教学过程中，同学们积极参与，动手能力得到了锻炼。但在实践操作环节，部分同学对电路原理理解不够深入，需要加强课后辅导。总体来说，本节课达到了预期的教学效果。
830数字万用表原理、组装与调试OK
830数字万用表原理、组装与调试OK 830数字万用表原理、组装与调试
5.1 实践目的
830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数hFE和二极管等。通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求
1.掌握830数字万用表的工作原理；
2.对照原理图，看懂830数字万用表的装配接线图；
3.对照原理图、PCB，了解调830数字万用表的电路符号、元
- 3 - 件和实物；
4.根据技术指标测试各元器件的主要参数；
5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 . 830数字万用表简介
830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标
一般特性 直流电流
显示 3 1/2位LCD自动极性显示 量程 分辩力 精度
超量程显示 最高位显示“1”其它位空白 200uA 0.1uA 1.0%读数.3字
最大共模电压 500V峰值 2000uA 1uA 1.0%读数.3
- 4 - 字
储存环境 -15°C至50°C 20mA 10uA 1.0%读数.3字
温度系数 小于0.1×准确度/°C 200mA 100uA 1.5%读数5字
电源 9V叠层电池 10A 10mA 2.0%读数10字
外形尺寸 128×75×24mm 交流电压
电子技能实训授课教案万用表的使用
第1页 实习班级
授课日期
课 程 电子技能实训 任课教师
项 目 项目三 常用电子测量仪器的使用 授 课
时 数
任 务 任务二 万用表的使用 授 课
时 数
任务教学目标
任务目标：
1.能熟悉万用表的面板，了解万用表的测量功能。
2.能正确使用指针式和数字式两种万用表进行各种参数测量。
实
习
准
备
模拟万用表、数字万用表、螺丝刀、元器件若干、干电池、直流稳压电源。
电子技能实训授课教案（课日教案）
第2页 教学环节及时间分配 教 学 内 容 教 学
方 法
组织教学：
对学生点名，且对不来者进行简单的了解并记录。
引入指导：
对学习万用表重要性和必要性以及应用进行阐述，并介绍两种万用表的区别及各自特点。
讲授指导：
见教案内容。
项目三 常用电子测量仪器的使用
任务二 万用表的使用
一、项目简介
本项目介绍了几种常用电子仪器仪表的功能及使用。通过对晶体管特性图示仪、模拟/ 数字万用表、函数信号发生器以及双踪示波器的学习；掌握二极管、三极管特性曲线及相关参数的测量；掌握交直流电压、电阻等参数的测量；掌握交流信号的调试输出；掌握电信号周期、频率、幅度等参数的测量与计算；掌握电子仪器仪表的正确使用方法；掌握仪器仪表使用注意事项；通过对常用电子仪器仪表的学习，掌握仪器仪表在实际电路、学习中的灵活运用能力。
二、任务情景描述
万用表又称多用表，是一种多功能、多量程的测量仪表。用来测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等。万用表按显示方式分为指针万用表和数字万用表。本章节以MF-47型指针式万用表为典型，详细介绍指针式万用表及数字式万用表的基本使用方法。
