测电容的几种方法
测电容的几种方法电容是电路中常见的电子元件，是储存电荷的能力，通常用来滤波、隔直、积分等作用。
以下是测量电容值的几种方法。
方法一：使用电桥电桥是电子电路中一种广泛应用的测量电容值的方法。
使用电桥进行测量时，需要先把要测量的电容器并联工作在两个端点，使之与一个有良好稳定性的电阻分压网络(称做标准电容器)相连接，并加上被测电容回路网络(称做未知电容器)。
接下来通过调整标准电容的值，找到与未知电容器相等的电容值，从而得到被测电容的电容值。
方法二：充放电法常见的测量小型电容器的方法，如电解电容，使用充放电方法。
在充电时，将电容与电源相连接，同时用示波器追踪电流和电压，将电压与电流图像输入计算机，用计算机分析结果来确定电容的电容值。
在放电时，将电容器先充电，再与一个标准的电容器并联，通过连接示波器和计算机来测量未知电容器与标准电容器并联之后的电容值，最终得出电容值。
方法三：使用LC共振法LC共振法是通过一定的电路结构，与待测电容组共振，利用已知的频率或者未知的电容来求解待测电容的容值。
这种方法需要先固定一个电感，然后在固定的频率下，改变电容值，当共振点达到最强时，电容值就达到了最大误差限制。
方法四：使用数字式电桥数字式电桥是一种通过数字式处理，将测得的AD口数据，与预设的标准电容值相比较，从而得出电容值的方法。
这种方法适用于数字测量手段，可以根据需求精确测量电容值。
在数字式测量中，计算机处理能力有限，所以需要改进算法，从而优化电容值结果，提高测量精度。
方法五：机械式测量这种方法要求测试者有较高的先验知识。
使用一个已知电容值的标准电容与待测电容加电，然后把它们联结到机械机构上，在机械机构的作用下，将它们的络合度测出来，依据限制性的误差，大致地推算出电容值。
总之，测试电容值的方法有很多种，每种方法都有其适用范围和误差区间。
在真正实际使用时，应根据不同的测试需求和背景，综合考虑所有因素，选择一种最适合的方法来测量电容值。
测量电容方法
测量电容方法电容是电子电路中常见的元件，用于储存电荷和调节电流。
在电子设备维修和实验研究中，准确测量电容值对于电路分析和元件选择至关重要。
本文将介绍几种常见的测量电容的方法，包括使用万用表、LCR电桥以及示波器等。
一、使用万用表测量电容值万用表是测量电路中常用的仪器，它可以用来测量电压、电流和电阻等基本参数。
在测量电容时，我们可以采用以下步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：选择万用表上的电容量测量档位，并插上电容测试引线。
步骤3：将电容元件的两个引脚连接至万用表的测试引线，注意引线的极性与电容端子的极性一致。
步骤4：读取万用表上显示的电容值，记下测量结果。
举例说明：以一个电容值为100μF的电容元件为例，按照上述步骤进行测量，万用表可能显示电容值为99.5μF，由于万用表的测量误差，我们可以认为这个电容元件的电容值约为100μF。
二、使用LCR电桥测量电容值LCR电桥是一种专门用于测量电感、电容和电阻的仪器，相较于万用表，精确度更高。
以下是使用LCR电桥进行电容测量的步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：打开LCR电桥，并将测量模式设置为电容测量。
步骤3：将电容元件的两个引脚连接至LCR电桥的测试夹具。
步骤4：等待仪器自动进行测量，并读取测量结果。
步骤5：记下测量结果，即所测得的电容值。
举例说明：在使用LCR电桥测量电容时，如果测量结果为100.2μF，这意味着电容元件的电容值约为100.2μF。
三、使用示波器测量电容值示波器是一种常用于显示电压波形的仪器，它也可以用于测量电容值。
以下是使用示波器进行电容测量的步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：将示波器设为适当的测量范围，选择电容测量模式。
步骤3：将电容元件的正负极分别连接至示波器的两个输入端。
步骤4：观察示波器屏幕上显示的波形，并记录下示波器上显示的周期时间。
步骤5：使用计算公式 C = τ/Ω，其中C为电容值（单位为法拉F），τ为示波器上显示的周期时间，Ω为示波器的阻抗。
电容测量方法

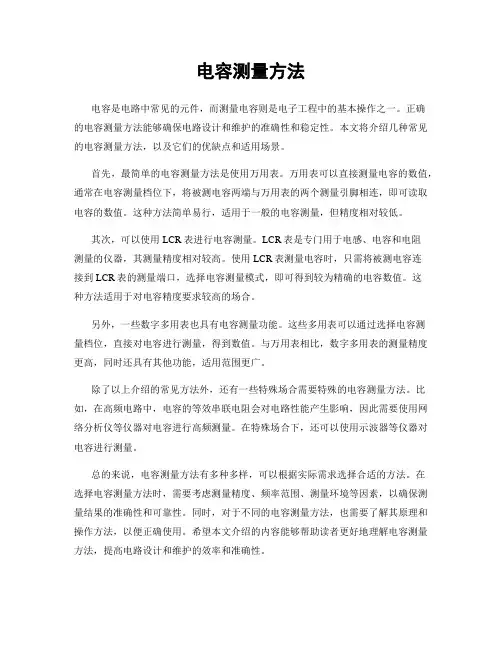

电容测量方法电容是电路中常见的元件，而测量电容则是电子工程中的基本操作之一。
正确的电容测量方法能够确保电路设计和维护的准确性和稳定性。
本文将介绍几种常见的电容测量方法，以及它们的优缺点和适用场景。
首先，最简单的电容测量方法是使用万用表。
万用表可以直接测量电容的数值，通常在电容测量档位下，将被测电容两端与万用表的两个测量引脚相连，即可读取电容的数值。
这种方法简单易行，适用于一般的电容测量，但精度相对较低。
其次，可以使用LCR表进行电容测量。
LCR表是专门用于电感、电容和电阻测量的仪器，其测量精度相对较高。
使用LCR表测量电容时，只需将被测电容连接到LCR表的测量端口，选择电容测量模式，即可得到较为精确的电容数值。
这种方法适用于对电容精度要求较高的场合。
另外，一些数字多用表也具有电容测量功能。
这些多用表可以通过选择电容测量档位，直接对电容进行测量，得到数值。
与万用表相比，数字多用表的测量精度更高，同时还具有其他功能，适用范围更广。
除了以上介绍的常见方法外，还有一些特殊场合需要特殊的电容测量方法。
比如，在高频电路中，电容的等效串联电阻会对电路性能产生影响，因此需要使用网络分析仪等仪器对电容进行高频测量。
在特殊场合下，还可以使用示波器等仪器对电容进行测量。
总的来说，电容测量方法有多种多样，可以根据实际需求选择合适的方法。
在选择电容测量方法时，需要考虑测量精度、频率范围、测量环境等因素，以确保测量结果的准确性和可靠性。
同时，对于不同的电容测量方法，也需要了解其原理和操作方法，以便正确使用。
希望本文介绍的内容能够帮助读者更好地理解电容测量方法，提高电路设计和维护的效率和准确性。
