计算机网络实训 交换机的配置模式和常用的配置命令

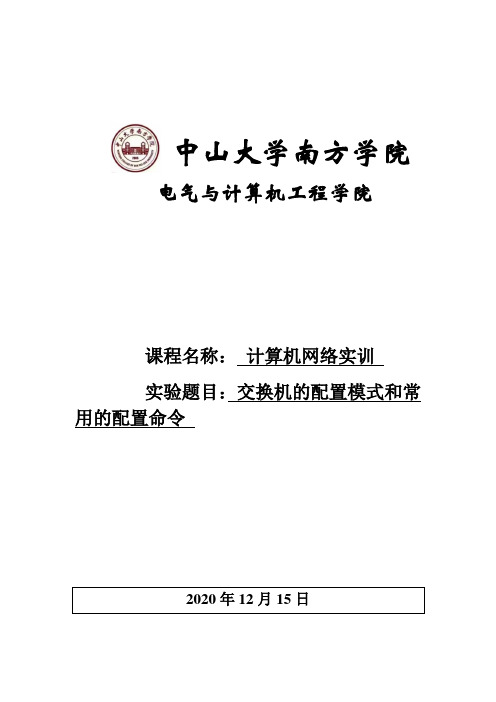

中山大学南方学院电气与计算机工程学院课程名称：计算机网络实训实验题目：交换机的配置模式和常用的配置命令附：实验报告专业：电子信息科学与技术年级：18 完成日期：2020年12月15日学号：182018010 姓名：叶健行成绩：一、实验目的理解掌握交换机的配置模式和常用的配置命令，因为这些是配置交换机路由器的基础。
二、实验原理三、实验过程【实验拓扑】实验线路连接图如下图所示，配置机通过console 线与交换机相连后，通过配置机上的超级终端连接交换机并进行配置。
【实验内容】1、选择Switch C2950‐24作为中心节点设备，并添加4台计算机，连接方式如下图所示。
2、分别在4台计算机上配置ip地址 192.168.1.1‐192.168.1.4/24，并用ping测试它们之间的连通性。
配置内容：测试连通性：3、采用手动连接方式，将配置机的 RS232 端口与 Switch 的 Console 端口连接。
在配置机上使用终端与交换机进行连接，即采用带外管理方式。
4、使用命令show mac‐address‐table查看交换机的MAC地址表，在各台计算机上使用ipconfig /all查看各台计算机的MAC地址，并与Switch 的MAC 地址表进行比较。
使用show arp命令查看交换机的 ARP 缓存区。
5、完成以上实验后，使用命令：Switch（config）#no enable passwordSwitch（config）#no enable secretSwitch（config）#exitSwitch#write删除已配置的密码方便后面上课的同学完成实验。
四、思考并回答以下问题1、Write（简写为wr）是在那个配置模式下使用？int f 0/0 呢？答：write是在特权配置模式的命令。
Int f 0/0是在全局配置模式的命令。
2、Enable password 与enable secret 有什么区别？在交换机中怎么体现出这种区别？答：这两个命令都是全局配置模式命令，用于设置交换机的enable密码，也就是从一般用户模式进入特权用户模式的时候需要输入的密码。
计算机组网技术实训教程
计算机组网技术实训教程计算机组网技术是计算机科学与技术的重要领域之一，它涉及到网络的设计、搭建、配置和管理等多个方面。
为了帮助初学者快速了解和掌握计算机组网技术，实训教程是一种非常有效的学习方式。
本文将介绍一种基于实践的计算机组网技术实训教程，帮助学习者系统地学习和练习计算机组网技术。
首先，实训教程应该包括基础知识的讲解。
学习计算机组网技术之前，学习者需要了解计算机网络的基本概念、协议和架构等。
教程可以详细介绍以太网、IP协议、TCP/UDP协议等常用协议，以及局域网、广域网、无线网络等不同类型的网络。
其次，实训教程应该提供实验环境和实践步骤。
学习者需要通过实践来巩固所学的知识，教程可以提供一套虚拟或物理的实验环境，让学习者自己搭建网络并进行配置。
例如，教程可以提供一些虚拟机软件，如VMware Workstation或VirtualBox，让学习者在其中搭建网络环境。
教程还可以提供一系列实践步骤，指导学习者如何进行网络拓扑设计、路由器和交换机的配置、IP地址规划等操作。
此外，实训教程还应该提供实际案例的分析和解决方案。
计算机组网技术在实际应用中会遇到各种问题和挑战，学习者需要学会如何分析和解决这些问题。
教程可以提供一些实际案例，如网络故障、网络安全问题等，让学习者通过分析案例来获得解决问题的经验。
最后，实训教程还可以提供一些扩展内容，帮助学习者深入了解计算机组网技术的前沿和发展趋势。
例如，教程可以介绍SDN（软件定义网络）和NFV（网络功能虚拟化）等新兴技术，以及IPv6的部署和应用等内容。
这些扩展内容可以通过阅读相关的论文、书籍或网上资源来获取。
计算机组网技术实训教程的设计和编写需要结合理论知识和实践操作，注重培养学习者的动手能力和问题解决能力。
同时，教程的编写者应该根据不同学习者的需求和水平来设计不同难度的实验，并提供相应的辅导和支持。
通过这样的实训教程，学习者可以系统地学习和掌握计算机组网技术，为将来的工作和研究打下坚实的基础。
计算机网络实训教程(组网技术)实训大纲+实训内容
《计算机网络实训教程（组网技术）》课程实验大纲编制说明计算机网络技术课程是按照网络安全与执法专业（本科）培养方案要求开设的专业主干课程，主要内容涵盖了计算机网络概述、计算机网络协议与体系结构、物理层基础与应用、数据链路层基础与应用、网络层基础与应用、传输层基础与应用、应用层基础与应用、网络设备应用技术、建立网络基础服务系统、公安计算机网络基础等。
通过本课程，要求学生了解网络相关的基本概念、计算机网络协议、网络系统的分层体系结构、以太网标准、传输层协议的作用；掌握数据通信的基础知识、局域网的工作原理、TCP/IP网络的核心技术、TCP/IP 网络的应用、网络的主要设备的应用、网络常见的基础服务子系统的实现技术等。
本实训课程是结合课本中所讲知识，让学生通过实践操作，了解和掌握课本中讲到的知识。
一、课程代码：二、课程名称：计算机网络实训教程（组网技术）三、课程类型：专业教育模块课程四、适用对象：网络安全与执法专业（本科）五、课程学时：60六、教学内容：实训项目一网络常用软件介绍目的：掌握CuteFTP、Serv-U、Wireshartk的基本使用方法。
内容：1、利用CuteFTP访问FTP站点。
2、利用Serv-U配置FTP站点。
3、利用Wireshark对网络包进行分析。
条件：计算机、多媒体教学系统、实训场所组织：1、教师讲解；2、学员根据老师讲解，按照试验报告完成试验，教师点评。
作业：学生提交实训小结思考和总结在你的主机上运行Wireshark，然后登陆你的邮箱，查看你的用户ID和密码是如何传送到邮件服务器的。
实训项目二双绞线的制作方法1、了解标准568A和568B网线的线序。
2、掌握直通双绞线、交叉双绞线的制作方法。
3、掌握剥线/压线钳和普通网线测试仪的使用方法。
4、掌握双绞线连通性的测试方法。
内容：1、熟悉网络机房环境。
2、一般双绞线和交叉双绞线的制作方法。
3、测试一般双绞线的连通性。
条件：计算机、双绞线、交换机、实训场所组织：1、学员分组观摩实训场所配置情况；2、教师讲解；3、学员给出网络拓扑结构示意图，教师点评。
计算机网络技术：实训案例——交换机配置与管理
实训案例5——交换机配置与管理【项目目标】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及使用命令进行基本的交换机配置管理功能。
【项目背景】你是某公司新入职的网络管理员，公司要求你熟悉网络产品，公司采用全系列思科网络产品，首先要求你认识交换机，投入使用前要进行初始化配置，以及使用一些基本命令进行设备管理。
【方案设计】1.总体设计认识交换机的软硬件系统，掌握交换机的命令行操作技巧，掌握交换机端口的常用配置参数，以及如何使用一些基本命令进行配置。
2.任务分解任务1：交换机命令行各种操作模式及切换。
任务2：交换机命令行界面基本功能。
任务3：全局配置模式基本功能。
任务4：端口配置模式基本功能。
任务5：查看交换机的系统和配置信息。
任务6：保存与删除交换机配置信息。
3.知识准备（1）命令行操作模式交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、子模式等几种。
具体模式说明如表5-1所示。
➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch> ➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch#➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。
全局模式提示符为switch(config)#➢端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
端口模式提示符为switch(config-if)#表5-1命令行操作模式如图5-1所示。
图5-1 拓扑结构图5.设备说明SwitchA为思科C2950-24，PC通过Console控制线与交换机相连，PC1通过直通线与交换机相连。
网络实训3 交换机的配置
实训3 交换机的配置方法和常用配置命令 2掌握交换机的配置方法和常用配置命令，熟悉几种命令操作模式和用途用户模式、特权模式、全局模式、线路模式、接口配置模式、VLAN配置模式模式学生考勤，组织教学一、实训内容1.交换机常用的配置方法。
2.本实验室通过RCMS服务器对交换机的配置方法。
3.锐捷交换机6种不同的命令操作模式4.常用交换机配置命令5.实训报告内容：（1）画出本实验室单台交换机的配置原理图（2）写出6种命令操作模式和用途（3）写出交换机常用配置命令（4）写出所列显示命令后的显示结果二、实训步骤： 1.交换机的本地配置方法： 交换机的本地配置是通过计算机的串行口（COM 口）和交换机的Console 端口直接连接的方式进行通信的，这时对交换机最基本、最直接的配置方式。
Console 口COM 口由于在做网络实验时，经常对网络设备进行配置，免不了对配置口经常拔插。
配置端口是不允许带电拔插的，这就带来许多不变，甚至会损坏设备。
因此，本实验室是通过RCMS 服务器，连接交换机的Console 端口，再通过计算机与RCMS 通信的方式，解决交换机配置问题的。
2. 本实验室通过RCMS 服务器对交换机的配置方法RCMS S2126G管理网卡测试网卡Console 口Fa0/1配置PC 测试PC以上是实验室单台设备的配原理图。
配置PC 机通过管理网卡与RCMS 通信，使用IE 浏览器调用RCMS 的服务页面，通过RCMS 对交换机进行配置，RCMS 连接到交换机的Console口，其效果等同于配置PC直接连接到交换机的Console端口，由于这条线路是长联着的，所以不必频繁的拔插控制端口。
配置的效果。
可以通过测试PC进行验证。
由于实验室每台PC机都配有管理网卡和测试网卡两块网卡，所以每台机器既可以做配置机器用，也可以做测试机器用，两块网卡的IP地址不同。
每台机器的配置网卡IP地址是固定的，并且是长连在RCMS上的。
计算机网络实训教程（组网技术）实训大纲+实训内容
计算机⽹络实训教程（组⽹技术）实训⼤纲+实训内容《计算机⽹络实训教程（组⽹技术）》课程实验⼤纲编制说明计算机⽹络技术课程是按照⽹络安全与执法专业（本科）培养⽅案要求开设的专业主⼲课程，主要内容涵盖了计算机⽹络概述、计算机⽹络协议与体系结构、物理层基础与应⽤、数据链路层基础与应⽤、⽹络层基础与应⽤、传输层基础与应⽤、应⽤层基础与应⽤、⽹络设备应⽤技术、建⽴⽹络基础服务系统、公安计算机⽹络基础等。
通过本课程，要求学⽣了解⽹络相关的基本概念、计算机⽹络协议、⽹络系统的分层体系结构、以太⽹标准、传输层协议的作⽤；掌握数据通信的基础知识、局域⽹的⼯作原理、TCP/IP⽹络的核⼼技术、TCP/IP ⽹络的应⽤、⽹络的主要设备的应⽤、⽹络常见的基础服务⼦系统的实现技术等。
本实训课程是结合课本中所讲知识，让学⽣通过实践操作，了解和掌握课本中讲到的知识。
⼀、课程代码：⼆、课程名称：计算机⽹络实训教程（组⽹技术）三、课程类型：专业教育模块课程四、适⽤对象：⽹络安全与执法专业（本科）五、课程学时：60六、教学内容：实训项⽬⼀⽹络常⽤软件介绍⽬的：掌握CuteFTP、Serv-U、Wireshartk的基本使⽤⽅法。
内容：1、利⽤CuteFTP访问FTP站点。
2、利⽤Serv-U配置FTP站点。
3、利⽤Wireshark对⽹络包进⾏分析。
条件：计算机、多媒体教学系统、实训场所组织：1、教师讲解；2、学员根据⽼师讲解，按照试验报告完成试验，教师点评。
作业：学⽣提交实训⼩结思考和总结在你的主机上运⾏Wireshark，然后登陆你的邮箱，查看你的⽤户ID和密码是如何传送到邮件服务器的。
实训项⽬⼆双绞线的制作⽅法1、了解标准568A和568B⽹线的线序。
2、掌握直通双绞线、交叉双绞线的制作⽅法。
3、掌握剥线/压线钳和普通⽹线测试仪的使⽤⽅法。
4、掌握双绞线连通性的测试⽅法。
内容：1、熟悉⽹络机房环境。
2、⼀般双绞线和交叉双绞线的制作⽅法。
计算机网络实训之交换机基本配置介绍课件
配置交换机的STP和RSTP协议
04
配置交换机的ACL和QoS策略05验证交换机的配置是否正确
06
准备实验环境：搭建交换机、计算机等设备，并连接网络。登录交换机：通过控制台或远程登录方式进入交换机管理界面。配置交换机IP地址：为交换机设置一个管理IP地址，以便进行远程管理。配置交换机端口：为交换机的各个端口分配IP地址，并设置端口速率、双工模式等参数。配置VLAN：创建虚拟局域网（VLAN），并将交换机端口划分到相应的VLAN中。配置路由：为交换机设置静态或动态路由，以便在不同VLAN之间的通信。配置安全策略：为交换机设置访问控制列表（ACL），以限制或允许特定IP地址或端口的访问。验证配置：通过Ping等工具测试交换机的配置是否正确，并确保网络通信正常。保存配置：将交换机的配置保存到配置文件中，以便下次启动时自动加载。
交换机的分类
交换机基本配置
交换机初始化配置
登录交换机：通过控制台或远程登录方式进入交换机管理界面
01
修改交换机名称：为交换机设置一个易于识别的名称
02
配置交换机密码：为交换机设置登录密码，提高安全性
03
配置交换机IP地址：为交换机设置一个管理IP地址，便于远程管理
04
配置交换机端口：为交换机的各个端口分配相应的参数，如速率、双工模式等
QoS配置：设置服务质量策略，保证关键应用的网络性能
交换机堆叠：将多个交换机连接在一起，提高网络带宽和可靠性
虚拟化技术：将多个交换机虚拟化为一个逻辑交换机，提高网络管理和性能
交换机配置实践
交换机配置实验环境搭建
准备交换机和计算机设备
01
配置交换机的IP地址和子网掩码
02
配置交换机的端口和VLAN
计算机组网技术实训教程
计算机组网技术实训教程
本文将介绍如何使用计算机组网技术，以便更好地实现实训教程。
首先，我们需要了解什么是计算机网络技术。
计算机网络技术是指在一定地域内，使用计算机和其他网络设备，将多台计算机连接起来，便于实现信息的传输和共享的技术。
它具有开发灵活、硬件费用低、节省时间、提高效率等优点，在实训教程中有着重要的意义。
其次，我们还需要了解如何使用计算机网络技术来实现实训教程。
首先，我们需要购买合适的网络设备，如路由器、交换机等，并将它们连接在一起，以构建网络拓扑结构。
其次，我们需要分配每台计算机的IP地址，以便于他们之间的通信。
然后，我们可以安装合适的网络软件，如FTP服务器、局域网共享软件等，以便于实现文件的传输和共享。
最后，我们还可以搭建实训环境，例如模拟实际网络环境，以便更好地实现实训教程。
最后，我们可以总结一下，使用计算机网络技术可以有效地提高实训教程的效果。
它不仅可以更好地模拟实际网络环境，而且还可以提高学习者的实践能力，从而提高实训教程的效率。
计算机组网技术实验指导书
《计算机组网技术》实训（验）指导书课程编号：适用专业：软件专业学时数（含课下学时）：36执笔人：谢品章编写日期：2014年9月概述《计算机组网技术》是计算机网络重要的一门课。
通过《计算机组网技术》课程的学习，学生应掌握有关组网的基本思想、掌握网络的基本结构、掌握组网的配置操作，学生应初步具有组建网络的能力。
为后续课程的学习打下坚实的基础。
实验实训的基本要求是：1、严格按要求使用计算机网络等相关实验设备；2、通过实验实训提高动手操作能力；3、通过实验实训加深对理论知识的理解。
实验实训内容：1、熟识组网配置设备操作，掌握网络结构的设计和配置。
2、学会组建中小型网络；3、熟练掌握网络结构，网络设备操作，和能够组建安全的计算机网络。
实验实训要求：1、能够结合计算机网络技术基本理论知识；2、能够熟练进行网络结构的设计；3、熟练掌握网络结构，网络设备操作，和能够组建安全的计算机网络。
实验一路由器的基本配置一、实验目的熟悉Console配置方式掌握路由器的基本配置命令掌握Telnet登录配置的方法二、实验内容1.通过Console登录配置；2.通过Telnet登录配置；三，实验设备计算机，H3C路由器四，实验步骤步骤一：连接配置电缆步骤二：启动PC，运行超级终端在PC桌面上运行【开始】->【程序】->【附件】->【通信】->【超级终端】。
填入一个任意名称，点击【确定】。
每秒位数为9600bps、8位数据位、1位停止位、无奇偶校验和无流量控制步骤三：进入Console配置界面用户视图的提示符为<系统名>步骤四：通过Console口配置Telnet用户[YourName-luser-test] password simple test[YourName-luser-test] service-type telnet[YourName-luser-test] level 0[YourName-luser-test] quit在某些CMW版本中需用命令authorization-attribute level 0替代命令level 0。
《计算机网络》实验三 交换机基本配置 实验报告
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
五、实际步骤
建立超级连接
建立CONSOLE连接
进入特权命令状态
进入全局状态模式
设置交换机的名字为SWITCH_2
进入接口设置状态，设置接口参数
（1）进入接口设置状态
（2）设置交换机的duplex方式
退出配置状态，在特权命令状态，验证端口工作状态
检查4台机的通信状态
设置switch2为端口VTP的server
Enter enable secret:
% No defaulting allowed
Enter enable secret:
% No defaulting allowed
Enter enable secret: switch>
The enable password is used when you do not specify an
Would you like to enable as a cluster command switch? [yes/no]: n
The following configuration command script was created:
hostname Switch
enable secret 5 $1$Aj2X$oQ4NIEhr7TX023s32vivd1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换机的XXX远程配置-《计算机组网技
术》实训
计算机组网技术》远程教育-参考资料国开考试资料研究
实训2.2 交换机的XXX远程配置
本实训旨在掌握交换机的基本信息配置与管理，以及带内管理与带外管理的方式。
交换机的Console端口管理属于带外管理，不占用交换机
的网络端口。
因此，第一次配置交换机必须利用Console端口
进行配置。
拨号等方式则属于带内管理。
实训目标：
1.熟悉交换机的基本设置方法；
2.熟悉交换机配置的步骤、常用命令及各参数选项的含义；
3.配置交换机口令访问；
4.配置交换机远程访问接口；
5.保存交换机配置文件；
6.测试验证任务目标。
实训内容：
1.交互机类型及版本；
2.实验场景描述（也可自行设计）：在办公室对机房交换机设备进行远程配置管理；
3.实验命令参考：
①配置交换机的管理IP地址（计算机的IP地址与交换机的管理IP地址在同一网段）；
用户配置用户名和登录口令；
③设置进入特权模式的密码；
④设置console端口连接设备密码以及XXX远程登录的
密码。
4.网络拓扑图及描述；
5.实验步骤。
实验步骤：
1.在交换机中配置一个IP地址，即为交换机的管理性IP，或网络管理软件等方式远程的来管理该交换机。
具体操作：
Switch01#conf t
Switch01(config)#interface vlan 1
Switch01(config-if)#no shut
Switch01(config-if)#ip address 192.168.0.253
Switch01(config)#enable password 123abc！
192.168.0.253.
3.如果现在用户登录到switch-01中，想利用网络远程管理另一个网段的交换机switch-02，就需要在双方交换机设置一个默认网管，表示交换机无法转发的数据帧就交给该IP地址（网关IP地址）的设备处理，以便能完成数据帧的转发过程。
4.打开cisco packet tracer工具主界面，分别拖入一台
c3560交换机和一台主机。
经过本实训，学员可以掌握交换机的基本信息配置与管理，以及带内管理与带外管理的方式，提高网络管理能力。
六、实验总结
在本次实验中，我们研究了如何使用命令行程序调用PC
机的cmd。
通过这种方式，我们可以更加高效地进行一些操作，比如自动化脚本的编写等。
在网络管理中，对于同一网段的交换机，我们只需要配置一个管理性IP地址即可进行管理。
但是，如果要跨网段管理
另一个交换机，则需要配置默认网关。
默认网关的作用是将数据包从本地网络发送到其他网络中。
下面列举几个选项并描述其含义：
1.VLAN（Virtual Local Area ork）：虚拟局域网，将一个
物理局域网划分为多个逻辑上的子网，可以提高网络的安全性和灵活性。
2.STP（Spanning Tree Protocol）：生成树协议，用于防止网络中的环路，保证网络的正常运行。
3.Port Mirroring：端口镜像，将一个端口的数据流量复制到另一个端口，可以用于网络监控和故障排除。
