人教版高中物理选修3-1第三章《磁场》习题 word版含答案
第三章 磁场单元测试 一、不定项选择题：(每小题4分，全部选对得4分，部分选对得2分，共48分) ⒈关于磁感应强度，正确的说法是----------------------------------------------- ( )
(A)根据定义式ILFB，磁场中某点的磁感应强度B与F成正比，与IL成反比 (B)磁感应强度B是矢量，方向与电流所受安培力的方向相同 (C)磁感应强度B是矢量，方向与通过该点的磁感线的切线方向相同 (D)在确定的磁场中，同一点的B是确定的，不同点的B可能不同 ⒉.下列单位中与磁感应强度B的单位T不相当．．．的是
----------------------------------( ) (A)Wb/m2 (B)N/A·m (C)N/C·m (D)V·s/m2 ⒊首先发现电流的磁效应的科学家是---------------------------------------- ( ) (A)安培 (B)奥斯特 (C)库伦 (D)麦克斯韦 ⒋如下左图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中( )
(A)ａ、ｂ两点磁感应强度相同
(B)ａ点磁感应强度最大 (C)ｃ、ｄ两点磁感应强度大小相等 (D)b点磁感应强度最大 ⒌如上右图所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为-----------------------------------------------------------------( ) (A)大小为零 (B)方向竖直向上 (C)方向竖直向下 (D)方向垂直纸面向里 ⒍.用安培提出的分子电流假说可以解释下列哪些现象-------------------------------( ) (A)永久磁铁的磁场 (B)直线电流的磁场 (C)环形电流的磁场 (D)软铁棒被磁化的现象 ⒎两个相同的圆形线圈，通以方向相同但大小不同的电流I1和I2，如图所示。先将两个线圈固定在光滑绝缘杆上，问释放后它们的运动情况是------------------------------( )
(A)相互吸引，电流大的加速度大 (B)相互吸引，加速度大小相等 (C)相互排斥，电流大的加速度大 (D)相互排斥，加速度大小相等 ⒏如图所示，要使线框ａｂｃｄ在受到磁场力作用后，ａｂ边向纸外，ｃｄ边向纸里转动，可行的方法是( )
(A)加方向垂直纸面向外的磁场，通方向为ａ→ｂ→ｃ→ｄ→ａ的电流
(B)加方向平行纸面向上的磁场，通方向为ａ→ｂ→ｃ→ｄ→ａ电流 (C)加方向平行于纸面向下的磁场，通方向为ａ→ｂ→ｃ→ｄ的电流 (D)加方向垂直纸面向内的磁场，通方向为ａ→ｄ→ｃ→ｂ→ａ的电流 ⒐一质子以速度V穿过互相垂直的电场和磁场区域而没有发生偏转则--( ) (A)若电子以相同速度V射入该区域，将会发生偏转
(B)无论何种带电粒子(不计重力)，只要都以速度V射入都不会发生偏转
(C)若质子的速度V'(D)若质子的速度V'>V，它将向上偏转，其运动轨迹既不是圆 弧也不是抛物线。 ⒑长方体金属块放在匀强磁场中，有电流通过金属块，如图所示，则下面关于金属块上下表面电势高低的说法中，正确的是
------------------------------------------------------( ) (A)金属块上、下表面电势相等 (B)金属块上表面电势高于下表面电势 (C)金属块上表面电势低于下表面电势 (D)无法比较上、下表面的电势高低 ⒒如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的动能逐渐减小，则下列说法中正确的是---( )
(A)带电粒子带正电，是从B点射入的
(B)带电粒子带负电，是从B点射入的 (C)带电粒子带负电，是从A点射入的 (D)带电粒子带正电，是从A点射入的 ⒓如图所示，在垂直纸面向里的匀强磁场的边界上，有两个质量和电量均相同的正、负离子(不计重力)，从点O以相同的速度先后射入磁场中，入射方向与边界成角，则正、负离子在磁场中( ) (A)运动时间相同 (B)运动轨迹的半径相同 (C)重新回到边界时速度的大小和方向相同 (D)重新回到边界的位置与O点距离相等 二 填空题：（每空3分，共24分） ⒔在B=0.8 T的匀强磁场中放一根与磁场方向垂直、长度是0.5 m的通电直导线，若使导线沿磁感应强度方向移动了20 cm.若导线中电流为10 A，那么磁场力对通电导线所做的功是_________ J.
⒕如图所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，则闭合电路abcd的磁通量Ф1和闭合电路ABCD的磁通量Ф2的大小关系为Ф1______________Ф2(填<、=或>)
第14题 第15题 ⒖如图所示,a、b、c、d四种离子,它们带等量同种电荷,质量为ma=mb＜mc=md,以不等的速率va＜vb=vc＜vd进入速度选择器后,有两种离子从选择器中射出,进入磁感应强度为B2的磁场.由此可以判断射向D1的是_________离子.(不计重力)
第16题 第17题 第18题 ⒗边长为a的正方形，处于有界磁场如图所示，一束电子以水平速度射入磁场后，分别从A处和C处射出，则vA：vC=__________;所经历的时间之比tA：tC=___________
⒘如图所示，电子射线管（A为其阴极），放在蹄形磁轶的N、S两极间，射线管的阴极A接在直流高压电源的_____________填(正或负)极，此时，荧光屏上的电子束运动径迹________________偏转。（填“向上”、“向下”“不”）。 ⒙某一回旋加速器，两半圆形金属盒的半径为R，它们之间的电压为U，所处的磁场的感应强度为B，带电粒子的质量为m，电荷量为q，则带电粒子所能获得的最大动能为__________ 三、计算题（本题共2小题，共28分。要求写出必要的文字说明、方程式和重要演算步骤） ⒚两条相距为1m的水平金属导轨上放置一根导电棒ab，处于竖直方向的匀强磁场中，如图示，导电棒的质量是1.2kg，当棒中通入2安培的电流时（电流方向是从a到b），它可在导轨上向右匀速滑动，如电流增大到4A时，棒可获得0.5m/s2的加速度。求 ①磁场的方向？(4分) ②磁场的磁感强度的大小和摩擦力大小(8分)
⒛如图所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁感应强度为B；在x轴下方有沿y轴负方向的匀强电场，场强为E。一质量为m，电荷量为-q的粒子从坐标原点O沿着y轴正方向射出。射出之后，第三次到达x轴时，它与点O的距离为L。 ①带电粒子在磁场中做何种运动？(2分) ②带电粒子在电场中做何种运动？(2分) ③求此粒子射出时的速度v (6分) ④运动的总路程s（重力不计）。(6分) 物理选修3-1单元测试参考答案 第三章 磁 场 一、不定项选择题：(每小题4分，全部选对得4分，部分选对得2分，共48分)
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 CD C B CD A AD B B BD C B BCD 二、填空题：(每空格3分，共24分) ⒔____0_______ ⒕_____=_____ ⒖______C______ ⒗___1∶2___、_____2∶1____
⒘____负______、____向下____ ⒙mRqB222 三、计算题：(第19题12分，第20题16分) ⒚ ①由左手定则，可知磁场方向向上-----------------------4分 ②设滑动摩擦力为f，磁感应强度为B，可得 BI1L – f = 0------------------------------------------------2分 BI2L – f = ma----------------------------------------------2分 代入数据解得 B=0.3T-----------------------------------------------------2分 f=0.6N------------------------------------------------------2分 ⒛
①匀速圆周运动(半周)----------------------------------------------------------------2分 ②往复运动，匀减速到零后匀加速返回-------------------------------------------2分 ③运动轨迹如右图L＝4R-------------------------------------------------------------2分
设粒子初速度为v，qvB=mv2/R ----------------------------------------------------2分
可得 v=qBL/4m ------------------------------------------------------2分
④设粒子进入电场作减速运动的最大路程为l，加速度为a， v2=2al ----2分 qE=ma-----2分

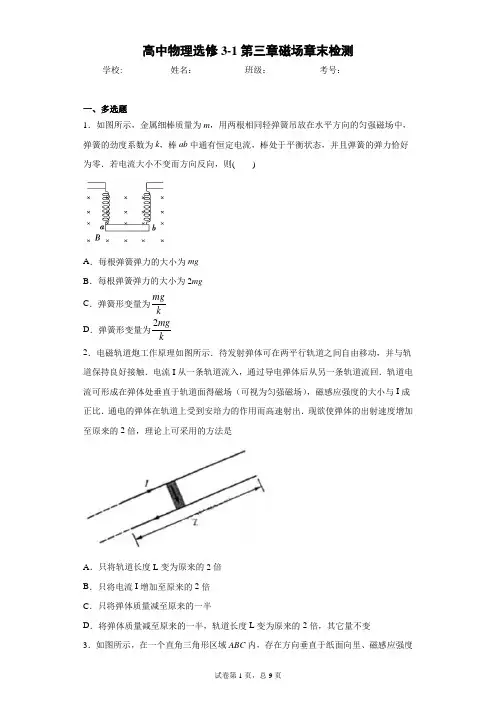

高中物理选修3-1第三章磁场章末检测含答案解析
高中物理选修3-1第三章磁场章末检测学校:___________姓名：___________班级：___________考号：___________一、多选题1．如图所示，金属细棒质量为m，用两根相同轻弹簧吊放在水平方向的匀强磁场中，弹簧的劲度系数为k，棒ab中通有恒定电流，棒处于平衡状态，并且弹簧的弹力恰好为零．若电流大小不变而方向反向，则()A．每根弹簧弹力的大小为mgB．每根弹簧弹力的大小为2mgC．弹簧形变量为mg kD．弹簧形变量为2mg k2．电磁轨道炮工作原理如图所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面得磁场（可视为匀强磁场），磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的方法是A．只将轨道长度L变为原来的2倍B．只将电流I增加至原来的2倍C．只将弹体质量减至原来的一半D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其它量不变3．如图所示，在一个直角三角形区域ABC内，存在方向垂直于纸面向里、磁感应强度为B的匀强磁场，AC边长为3l，∠C=90°，∠A=53°．一质量为m、电荷量为+q的粒子从AB边上距A点为l的D点垂直于磁场边界AB射入匀强磁场，要使粒子从BC边射出磁场区域（sin53°=0.8，cos53°=0.6），则（）A．粒子速率应大于32 Bql mB．粒子速率应小于23 Bql mC．粒子速率应小于4Bql mD．粒子在磁场中最短的运动时间为π6m Bq4．如图为一种改进后的回旋加速器示意图，其中盒缝间的加速电场场强大小恒定，且被限制在AC板间，虚线中间不需加电场，如图所示，带电粒子从P0处以速度v0沿电场线方向射入加速电场，经加速后再进入D形盒中的匀强磁场做匀速圆周运动，对这种改进后的回旋加速器，下列说法正确的是( )A．加速粒子的最大速度与D形盒的尺寸无关B．带电粒子每运动一周被加速一次C．带电粒子每运动一周P1P2等于P2P3D．加速电场方向不需要做周期性的变化二、单选题5．如图所示为某种电磁泵模型的示意图，泵体是长为L1，宽与高均为L2的长方体．泵体处在方向垂直向外、磁感应强度为B的匀强磁场中，泵体的上下表面接电压为U的电源（内阻不计），理想电流表示数为I．若电磁泵和水面高度差为h，液体的电阻率为ρ，在t时间内抽取液体的质量为m，不计液体在流动中和管壁之间的阻力，取重力加速度为g，则A ．泵体下表面应接电源正极B ．电磁泵对液体产生的推力大小为BIL 1，C ．电源提供的电功率为21U L ρD ．质量为m 的液体离开泵体时的动能22UIt mgh I t L ρ--6．如图所示，直角坐标系中y 轴右侧存在一垂直纸面向里、宽为a 的有界匀强磁场，磁感应强度为B ，右边界PQ 平行y 轴，一粒子（重力不计）从原点O 以与x 轴正方向成θ角的速率v 垂直射入磁场，若斜向上射入，粒子恰好垂直PQ 射出磁场，若斜向下射入时，粒子恰好不从右边界射出，则粒子的比荷及粒子恰好不从右边界射出时在磁场中运动的时间分别为（）A ．v 2πa Ba 3v ；B ．v 2πa 2Ba 3v ；C ．v 4πa 2Ba 3v ；D ．v 4πa Ba 3v ； 7．如图所示，纸面内有宽为L 水平向右飞行的带电粒子流，粒子质量为m ，电荷量为-q ，速率为v 0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是(其中B 0=,A 、C 、D 选项中曲线均为半径是L 的1/4圆弧，B 选项中曲线为半径是L /2的圆)A．B．C．D．8．质谱仪可用来分析同位素，也可以用来分析比质子重很多倍的离子．现在用质谱仪来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口P离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从P点离开磁场，需将磁感应强度增加到原来的11倍．此离子和质子的质量之比为（）A．11B．12C．144D．1219．回旋加速器在科学研究中得到了广泛应用，其原理如图所示．D1和D2是两个中空的半圆形金属盒，置于与盒面垂直的匀强磁场中，它们接在电压为U、周期为T的交流电源上．位于D1圆心处的质子源A能不断产生质子（初速度可以忽略），它们在两盒之间被电场加速．当质子被加速到最大动能E k后，再将它们引出．忽略质子在电场中的运动时间，则下列说法中正确的是（）A．若只增大交变电压U，则质子的最大动能E k会变大B．若只增大交变电压U，则质子在回旋加速器中运行的时间不变．C．若只将交变电压的周期变为2T，仍能用此装置持续加速质子D．质子第n10．如图所示，一个静止的质量为m、带电荷量为q的带电粒子(不计重力)，经电压U 加速后垂直进入磁感应强度为B的匀强磁场中，粒子最后落到P点，设OP＝x，下列图线能够正确反映x与U之间的函数关系的是()A．B．C．D．11．在绝缘圆柱体上a、b两位置固定有两个金属圆环，当两环通有如图所示电流时，b 处金属圆环受到的安培力为F1；若将b处金属圆环移到位置c，则通有电流为I2的金属圆环受到的安培力为F2．今保持b处金属圆环位置不变，在位置c再放置一个同样的金属圆环，并通有与a处金属圆环同向、大小为I2的电流，则在a位置的金属圆环受到的安培力()A．大小为|F1＋F2|，方向向左B．大小为|F1＋F2|，方向向右C．大小为|F1－F2|，方向向左D．大小为|F1－F2|，方向向右12．如图所示，一个静止的质量为m、带电荷量为q的带电粒子(不计重力)，经电压U 加速后垂直进入磁感应强度为B的匀强磁场中，粒子最后落到P点，设OP＝x，下列图线能够正确反映x与U之间的函数关系的是()A．B．C．D．13．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B三、解答题14．据报道，最近已研制出一种可投入使用的电磁轨道炮，其原理如题7-2图所示．炮弹（可视为长方形导体）置于两固定的平行导轨之间，并与轨道壁密接．开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出．设两导轨之间的距离w =0.10m ，导轨长Ｌ＝5.0m ，炮弹质量m=0.30kg ．导轨上的电流I 的方向如图中箭头所示．可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为Ｂ＝2.0Ｔ，方向垂直于纸面向里．若炮弹出口速度为v =2.0×103m/s ，求通过导轨的电流I ．忽略摩擦力与重力的影响．15．如图所示，区域Ⅰ、Ⅲ内存在垂直纸面向外的匀强磁场，区域Ⅲ内磁场的磁感应强度为B ，宽为1.5d ，区域Ⅰ中磁场的磁感应强度B 1未知，区域Ⅱ是无场区，宽为d ，一个质量为m 、电荷量为q 的带正电粒子从磁场边界上的A 点与边界成θ＝60°角垂直射入区域Ⅰ的磁场，粒子恰好不从区域Ⅲ的右边界穿出且刚好能回到A 点，粒子重力不计．(1)求区域Ⅰ中磁场的磁感应强度B 1；(2)求区域Ⅰ磁场的最小宽度L ；(3)求粒子从离开A 点到第一次回到A 点的时间t ．16．有一种“双聚焦分析器”质谱仪，工作原理如图所示.其中加速电场的电压为U ，静电分析器中有会聚电场，即与圆心1O 等距的各点电场强度大小相同，方向沿径向指向圆心1.O 磁分析器中以2O 为圆心、圆心角为90的扇形区域内，分布着方向垂直于纸面的匀强磁场，其左边界与静电分析器的右边界平行.由离子源发出一个质量为m 、电荷量为q 的正离子(初速度为零，重力不计)，经加速电场加速后，从M 点沿垂直于该点的场强方向进入静电分析器，在静电分析器中，离子沿半径为R 的四分之一圆弧轨道做匀速圆周运动，并从N 点射出静电分析器.而后离子由P 点垂直于磁分析器的左边界且垂直于磁场方向射入磁分析器中，最后离子垂直于磁分析器下边界从Q 点射出，并进入收集器.测量出Q 点与圆心2O 的距离为.d 位于Q 点正下方的收集器入口离Q 点的距离为0.5.d (题中的U 、m 、q 、R 、d 都为已知量)()1求静电分析器中离子运动轨迹处电场强度E 的大小；()2求磁分析器中磁场的磁感应强度B 的大小和方向；()3现将离子换成质量为4m ，电荷量仍为q 的另一种正离子，其它条件不变.磁分析器空间足够大，离子不会从圆弧边界射出，收集器的位置可以沿水平方向左右移动，要使此时射出磁分析器的离子仍能进入收集器，求收集器水平移动的距离．17．如图甲所示，间距为d 、垂直于纸面的两平行板P 、Q 间存在匀强磁场．取垂直于纸面向里为磁场的正方向，磁感应强度随时间的变化规律如图乙所示。

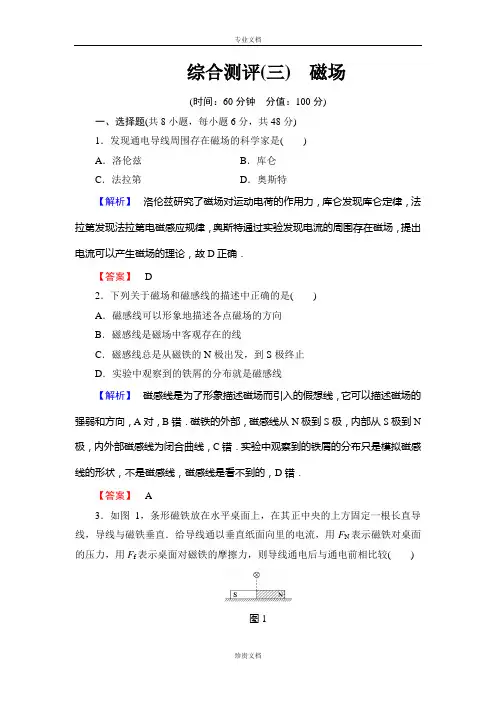

【优化课堂】高二物理人教版选修3-1单元练习：第三章 磁场 章末综合测评 Word版含解析[ 高考]
![【优化课堂】高二物理人教版选修3-1单元练习：第三章 磁场 章末综合测评 Word版含解析[ 高考]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a5e3f0f75022aaea998f0f7b.webp)
综合测评(三)磁场(时间：60分钟分值：100分)一、选择题(共8小题，每小题6分，共48分)1．发现通电导线周围存在磁场的科学家是()A．洛伦兹B．库仑C．法拉第D．奥斯特【解析】洛伦兹研究了磁场对运动电荷的作用力，库仑发现库仑定律，法拉第发现法拉第电磁感应规律，奥斯特通过实验发现电流的周围存在磁场，提出电流可以产生磁场的理论，故D正确．【答案】 D2．下列关于磁场和磁感线的描述中正确的是()A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的N极出发，到S极终止D．实验中观察到的铁屑的分布就是磁感线【解析】磁感线是为了形象描述磁场而引入的假想线，它可以描述磁场的强弱和方向，A对，B错．磁铁的外部，磁感线从N极到S极，内部从S极到N 极，内外部磁感线为闭合曲线，C错．实验中观察到的铁屑的分布只是模拟磁感线的形状，不是磁感线，磁感线是看不到的，D错．【答案】 A3．如图1，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直．给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，用F f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比较()图1A．F N减小，F f＝0 B．F N减小，F f≠0C．F N增大，F f＝0 D．F N增大，F f≠0【解析】由于磁铁在导线所在处的磁感应强度方向水平向左，由左手定则知，磁铁对通电导线的作用力竖直向上，由牛顿第三定律可知，通电导线对磁铁的作用力竖直向下，使磁铁与桌面间的压力变大；由于通电导线对磁铁的作用力竖直向下，因此磁铁没有水平运动趋势，故C正确．【答案】 C4．在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根通电长直导线，电流的方向垂直于纸面向里．如图2所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中()图2A．c、d两点的磁感应强度大小相等B．a、b两点的磁感应强度大小相等C．c点的磁感应强度的值最小D．b点的磁感应强度的值最大【解析】通电直导线在c点的磁感应强度方向与B0的方向相反，b、d两点的电流磁场与B0垂直，a点电流磁场与B0同向，由磁场的叠加知c点的合磁感应强度最小．【答案】 C5．一个带电粒子沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图3所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小(带电荷量不变)．从图中可以确定()图3A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电D．粒子从b到a，带负电【答案】 B6．“月球勘探者号”空间探测器运用高科技手段对月球近距离勘探，在月球重力分布、磁场分布及元素测定方面取得了新成果．月球上的磁场极其微弱，通过探测器拍摄电子在月球磁场中的运动轨迹，可分析月球磁场的强弱分布情况，图4是探测器通过月球表面a、b、c、d四个位置时，拍摄到的电子运动轨迹照片．设电子速率相同，且与磁场方向垂直，则可知四个位置的磁场从强到弱的排列正确的是()图4A．B b→B a→B d→B c B．B d→B c→B b→B aC．B c→B d→B a→B b D．B a→B b→B c→B d【解析】电子在磁场中做匀速圆周运动，由题图可知在a、b、c、d四图可知，半中电子运动轨迹的半径大小关系为R d＞R c＞R b＞R a，由半径公式R＝m vqB径越大，磁感应强度越小，所以B a＞B b＞B c＞B d，D正确．【答案】 D7．每时每刻都有大量宇宙射线向地球射来，如图5所示，地磁场可以改变射线中大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义．假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将()图5A．向东偏转B．向南偏转C．向西偏转D．向北偏转【解析】赤道附近的地磁场方向水平向北，一个带正电的射线粒子竖直向下运动时，据左手定则可以确定，它受到水平向东的洛伦兹力，故它向东偏转，A正确．【答案】 A8．如图6所示，质量为m，带电荷量q的小球从P点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场，电场方向水平向左，磁场方向垂直纸面向里，则小球在通过正交的电场和磁场区域时的运动情况是()图6A．一定做曲线运动B．轨迹一定是抛物线C．可能做匀速直线运动D．可能做匀加速直线运动【解析】小球从P点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场中后一定会受到电场力和洛伦兹力．电场力和重力会对小球做正功，洛伦兹力不做功．小球的动能会增加，即速度变大，且速度的方向也会发生变化．洛伦兹力也会变大，方向也会改变．小球运动的速度和加速度的大小、方向都会改变．所以运动情况是一定做曲线运动．【答案】 A二、填空题(共2小题，共22分)9．(10分)将长为1 m的导线ac从中点b折成如图7所示的形状，放入B＝0.08 T的匀强磁场中，abc平面与磁场垂直．若在导线abc中通入25 A的直流电，则整个导线所受安培力大小为________N.图7【解析】折线abc受力等效于a和c连线受力，由几何知识可知ac＝32m，F＝ILB sin θ＝25×0.08×32×sin 90° N＝3N.【答案】 310．(12分)如图8所示，在x轴的上方(y≥0)存在着垂直于纸面向外的匀强磁场，磁感应强度为B.在原点O有一个离子源向x轴上方的各个方向发射出质量为m，电荷量为q的正离子，速率都为v.对那些在xOy平面内运动的离子，在磁场中可能到达的最大值为x＝________，y＝________.图8【解析】正离子在匀强磁场中做匀速圆周运动，其偏转方向为顺时针方向，射到y轴上最远的离子是沿x轴负方向射出的离子．而射到x轴上最远的离子是沿y轴正方向射出的离子．这两束离子可能到达的最大x、y值恰好是圆周的直径，如图所示．【答案】 2m v qB 2m v qB三、计算题(本题共2小题，共30分)11．(12分)如图9所示，在倾角为37°的光滑斜面上水平放置一条长为0.2 m 的直导线PQ ，两端以很软的导线通入5 A 的电流．当加一个竖直向上的B ＝0.6 T 的匀强磁场时，PQ 恰好平衡，则导线PQ 的重力为多少？(sin 37°＝0.6)图9【解析】 对通电导线受力分析如图所示．由平衡条件得：F 安＝mg tan 37°，又F 安＝BIL ，代入数据得：G ＝mg ＝BIL tan 37°＝0.6×5×0.234N ＝0.8 N. 【答案】 0.8 N12．(18分)质量为m ，电荷量为q 的带负电粒子自静止开始，经M 、N 板间的电场加速后，从A 点垂直于磁场边界射入宽度为d 的匀强磁场中，该粒子离开磁场时的位置P 偏离入射方向的距离为L ，如图10所示．已知M 、N 两板间的电压为U ，粒子的重力不计．图10(1)正确画出粒子由静止开始至离开匀强磁场时的轨迹图(用直尺和圆规规范作图)；求匀强磁场的磁感应强度B .【解析】 (1)作粒子经电场和磁场的轨迹图，如图(2)设粒子在M 、N 两板间经电场加速后获得的速度为v ，由动能定理得：qU ＝12m v 2①粒子进入磁场后做匀速圆周运动，设其半径为r ，则：q v B ＝m v 2r ②由几何关系得：r 2＝(r －L )2＋d 2③联立①②③式得：磁感应强度B ＝2LL 2＋d 22mU q .【答案】 (1)轨迹图见解析 (2)2LL 2＋d 22mU q。

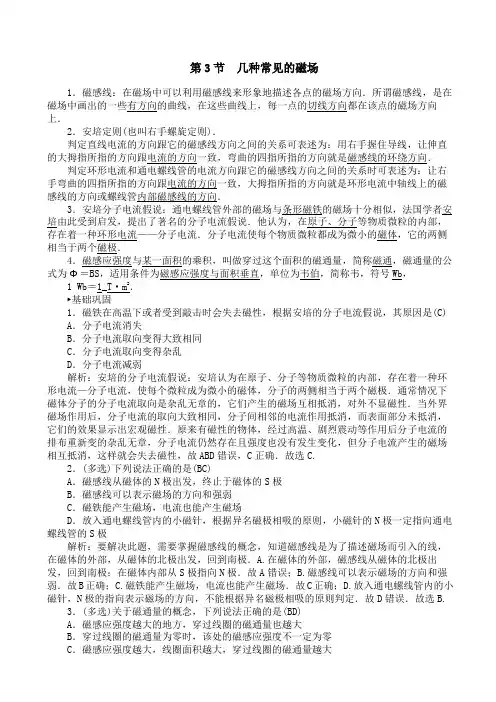

高中物理新人教版高二选修3-1同步练习：第3章_第3节_几种常见的磁场_word版有答案
第3节几种常见的磁场1．磁感线：在磁场中可以利用磁感线来形象地描述各点的磁场方向．所谓磁感线，是在磁场中画出的一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上．2．安培定则(也叫右手螺旋定则)．判定直线电流的方向跟它的磁感线方向之间的关系可表述为：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．判定环形电流和通电螺线管的电流方向跟它的磁感线方向之间的关系时可表述为：让右手弯曲的四指所指的方向跟电流的方向一致，大拇指所指的方向就是环形电流中轴线上的磁感线的方向或螺线管内部磁感线的方向．3．安培分子电流假说：通电螺线管外部的磁场与条形磁铁的磁场十分相似，法国学者安培由此受到启发，提出了著名的分子电流假说．他认为，在原子、分子等物质微粒的内部，存在着一种环形电流——分子电流．分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极．4．磁感应强度与某一面积的乘积，叫做穿过这个面积的磁通量，简称磁通，磁通量的公式为Φ＝BS，适用条件为磁感应强度与面积垂直，单位为韦伯，简称韦，符号Wb，1 Wb＝1_T·m2．►基础巩固1．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是(C) A．分子电流消失B．分子电流取向变得大致相同C．分子电流取向变得杂乱D．分子电流减弱解析：安培的分子电流假说：安培认为在原子、分子等物质微粒的内部，存在着一种环形电流—分子电流，使每个微粒成为微小的磁体，分子的两侧相当于两个磁极．通常情况下磁体分子的分子电流取向是杂乱无章的，它们产生的磁场互相抵消，对外不显磁性．当外界磁场作用后，分子电流的取向大致相同，分子间相邻的电流作用抵消，而表面部分未抵消，它们的效果显示出宏观磁性．原来有磁性的物体，经过高温、剧烈震动等作用后分子电流的排布重新变的杂乱无章，分子电流仍然存在且强度也没有发生变化，但分子电流产生的磁场相互抵消，这样就会失去磁性，故ABD错误，C正确．故选C.2．(多选)下列说法正确的是(BC)A．磁感线从磁体的N极出发，终止于磁体的S极B．磁感线可以表示磁场的方向和强弱C．磁铁能产生磁场，电流也能产生磁场D．放入通电螺线管内的小磁针，根据异名磁极相吸的原则，小磁针的N极一定指向通电螺线管的S极解析：要解决此题，需要掌握磁感线的概念，知道磁感线是为了描述磁场而引入的线，在磁体的外部，从磁体的北极出发，回到南极．A.在磁体的外部，磁感线从磁体的北极出发，回到南极；在磁体内部从S极指向N极．故A错误；B.磁感线可以表示磁场的方向和强弱．故B正确；C.磁铁能产生磁场，电流也能产生磁场．故C正确；D.放入通电螺线管内的小磁针，N极的指向表示磁场的方向，不能根据异名磁极相吸的原则判定．故D错误．故选B.3．(多选)关于磁通量的概念，下列说法正确的是(BD)A．磁感应强度越大的地方，穿过线圈的磁通量也越大B．穿过线圈的磁通量为零时，该处的磁感应强度不一定为零C．磁感应强度越大，线圈面积越大，穿过线圈的磁通量越大D．穿过线圈的磁通量大小可用穿过线圈的磁感线的条数来衡量解析：对于匀强磁场中穿过回路的磁通量：当回路与磁场平行时，磁通量Φ为零；当线圈与磁场垂直时，磁通量Φ最大，Φ＝BS.当回路与磁场方向的夹角为α时，磁通量Φ＝BSsin α.根据这三种情况分析．A.当回路与磁场平行时，磁通量Φ为零，则磁感应强度越大，穿过闭合回路的磁通量不一定越大．故A错误．B.磁通量Φ为零时，可能回路与磁场平行，则磁感应强度不一定为零．故B正确．C.根据磁通量Φ＝BSsin α，磁通量的变化可能由B、S、α的变化引起，磁感应强度越大，线圈面积越大，穿过线圈的磁通量不一定越大．故C错误．D.穿过线圈的磁通量的大小可用穿过线圈的磁感线的条数来衡量．故D正确．故选BD.4．如图所示，一矩形线框，从abcd位置移动到a′b′c′d′位置的过程中，关于穿过线框的磁通量的变化情况，下列叙述正确的是(线框平行于纸面移动)(D)A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，最后减少解析：bc边移到导线位置之前磁通量垂直纸面向外增加，之后磁通量减小到0，这时导线位于线框中间位置，再向右移时磁通量垂直纸面向里又增加，直到ad边与导线重合，再往右移磁通量最后又变小．5．下列关于磁感线的叙述，正确的是(C)A．磁感线是真实存在的，细铁粉撒在磁铁附近，我们看到的就是磁感线B．磁感线始于N极，终于S极C．磁感线和电场线一样，不能相交D．沿磁感线方向磁场减弱解析：本题考查磁感线，磁感线是为了形象地描绘磁场而假设的一组有方向的曲线，曲线上每一点的切线方向表示磁场方向，曲线疏密表示磁场强弱，在磁铁外部磁感线从N极到S 极，内部从S极至N极，磁感线不相交，故选C.6．如下图所示，a、b是直线电流的磁场，c、d是环形电流的磁场，e、f是螺线管电流的磁场，试在各图中补画出电流方向或磁感线方向．解析：根据安培定则，可以确定a中电流方向垂直纸面向里，b中电流的方向从下向上，c中电流方向是逆时针，d中磁感线的方向向下，e中磁感线方向向左，f中磁感线的方向向右．答案：见解析►能力提升7．如图所示，一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中，以导线为中心，R为半径的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是(C)A．直导线中电流方向垂直纸面向里B．a点的磁感应强度为 2 T，方向向右C．b点的磁感应强度为 2 T，方向斜向下，与B成45°角D．d点的磁感应强度为0解析：由c点磁感应强度为0可得电流产生的B′＝B＝1 T，方向水平向左，再运用安培定则判断电流在a、b、d各点的磁场方向分别为向右、向下、向上，且大小均为1 T，故对于a点，Ba ＝2 T；对于b点，Bb＝B2＋B2bi＝ 2 T，方向斜向下，与B的方向成45°角；对于d点，同理可得Bd＝ 2 T，方向斜向上，与B的方向成45°角．8．关于磁现象的电本质，下列说法中正确的是(B)A．磁与电紧密联系，有磁必有电，有电必有磁B．不管是磁体的磁场还是电流的磁场都起源于电荷的运动C．永久性磁铁的磁性不是由运动电荷产生的D．根据安培假说可知，磁体内分子电流总是存在的，因此，任何磁体都不会失去磁性解析：磁与电是紧密联系的，但“磁生电”、“电生磁”都有一定的条件，运动的电荷产生磁场，但一个静止的点电荷周围就没有磁场，分子电流假说揭示了磁现象的电本质，磁铁的磁场和电流的磁场一样都是由运动电荷产生的．磁体内部只要当分子电流取向大体一致时，就显示出磁性；当分子电流取向不一致时，就没有磁性．所以本题的正确选项为B.9．铁环上绕有绝缘的通电导线，电流方向如图所示，则铁环中心O处的磁场方向(A)A．向下 B．向上C．垂直于纸面向里 D．垂直于纸面向外解析：铁环左侧上端为N极，右侧上端也为N极，在环中心叠加后，在中心O磁场方向向下．。
高中物理人教版选修3-1第三章磁场3.几种常见的磁场含答案解析
关于加快推进生态省建设全面提升生态文明水平的意见中共江苏省委江苏省人民政府(2010年11月18日)为深入贯彻落实科学发展观，切实转变经济发展方式，提升生态文明水平，努力实现“两个率先”奋斗目标，现就加快推进生态省建设提出以下意见。
一、加快推进生态省建设的重要性和紧迫性(一)加快推进生态省建设是落实科学发展观、建设生态文明的重大举措。
深入贯彻落实科学发展观，建设生态文明，是党的十七大对全面建设小康社会提出的新要求。
生态文明是继工业文明之后更高级的文明形态，是人类社会发展的必然趋势。
推进生态文明建设，既是一个长期的历史过程，也是一项紧迫的现实任务，客观上要求我们以生态省建设为载体，加大环境保护和生态建设力度，大力建设资源节约型和环境友好型社会，加快形成符合生态文明要求的生产方式、生活方式和消费模式，推动省域范围内经济社会和生态环境协调发展。
(二)加快推进生态省建设是实现“两个率先”、建设美好江苏的重要任务。
率先全面建成小康社会、率先基本实现现代化，不仅要求经济社会发展的率先，而且要求生态文明建设的率先。
江苏跨江滨海，平原辽阔，水网密布，湖泊众多，具有良好的自然禀赋和生态条件。
近年来，在经济持续快速发展的同时，生态省建设取得积极进展，循环经济试点逐步扩大，节能减排工作扎实推进，重点流域治理深入开展，资源利用水平显著提高，生态建设和修复得到加强，国家生态市、环保模范城市、国家节水型社会建设示范市和绿化模范城市数量位居全国前列。
江苏完全有基础、有能力、有条件在全国率先基本建成生态省，走出一条生产发展、生活富裕、生态良好的文明发展道路。
(三)加快推进生态省建设是优化经济结构、转变发展方式的迫切需要。
建设生态文明，实现永续发展，根本出路在于加快转变发展方式，推动经济转型升级。
目前，我省总体上处于工业化、城市化加速推进的阶段，经济发展方式尚未根本转变，经济社会发展和资源环境约束的矛盾日益突出，节能减排的任务十分艰巨，加强生态文明建设、增强可持续发展能力刻不容缓。
人教版高中物理选修3-1第三章《磁场》检测题(包含答案)(20210109161930)
人教版高中物理选修3-1第三章《磁场》检测题（包含答案）1/ 9《磁场》检测题一、单选题1．如图所示，在磁感应强度大小为B 0，平行于P 、Q 连线向右的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l 。
当两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的M 点处的磁感应强度大小为013B 。
下列说法正确的是（）A ．P 中电流在M 点处产生的磁感应强度的方向垂直于PM 斜向上B ．两电流在M 点处产生的合磁感应强度大小为2B 0C ．P 中电流在M 点处产生的磁感应强度的大小为B 0D ．若P 中电流方向反向，M 点处的磁感应强度大小为2B 02．如图所示，金属杆MN 用两根绝缘细线悬于天花板的O 、O ′点杆中通有垂直于纸面向里的恒定电流空间有竖直向上的匀强磁场，杆静止时处于水平，悬线与竖直方向的夹角为θ，若将磁场在竖直面内沿逆时针方向缓慢转过90°，在转动过程中通过改变磁场磁感应强度大小保持悬线与竖直方向的夹角不变，则在转动过程中，磁场的磁感应强度大小的变化情况是A ．一直减小B ．一直增大C ．先减小后增大D ．先增大后减小3．如图所示，平面直角坐标系的第Ⅰ象限内有一匀强磁场垂直于纸面向里，磁感应强度为B ，一质量为m 、电荷量为q 的粒子以速度v 从O 点沿着与y 轴夹角为30°的方向进入磁场，运动到A 点时速度方向与x 轴的正方向相同，不计粒子的重力，则A ．粒子一定带正电 B．粒子由O 到A 的弧长对应的圆心角为300C ．粒子由O 到A 经历的时间为2012gt v t D ．粒子A 点与x 轴的距离为v2m qB 4．如图，a 、b 、c 、d 为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示。
一带正电的粒子从正方形中心O 点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是（）A ．沿O 到c 方向B ．沿O 到a 方向C ．沿O 到d 方向D ．沿O 到b 方向5．如图所示，套在足够长的绝缘粗糙直棒上的带正的电小球，其质量为m ，带电荷量为q ，小球可在棒上滑动。
人教版高中物理选修3-1练习题及答案全套-第三章磁场
§1、2磁现象和磁场、磁感应强度【典型例题】【例1】某同学在北京将一根质量分布均匀的条形磁铁用一条细线悬挂起来，使它平衡并呈水平状态，悬线系住条形磁铁的位置是：（ ）A 、磁体的重心处B 、磁铁的某一磁极处C 、磁铁重心的北侧D 、磁铁重心的南侧【解析】由于地球是一个大磁体，存在地磁场，其磁感线的分布如图所示。
在地球表面除了赤道附近的地磁场呈水平方向（和地面平行）外，其它地方的地磁场方向均不沿水平方向。
a北京附近的地磁场方向如图（a ）所示，若在此处悬挂条形磁铁，且悬挂点在重心，则它在地磁场的作用下，静止时它将沿着地磁场方向，如图（b ）所示，显然不能水平。
若将悬挂点移至重心的北侧，如图（c ）所示，则根据平衡条件确定它能在水平位置平衡。
【答案】C【例2】如图所示，有一根直导线上通以恒定电流I ，方向垂直指向纸内，且和匀强磁场B 垂直，则在图中圆周上，磁感应强度数值最大的点是（A ）A 、a 点B 、b 点C 、c 点D 、d 点【解析】磁感应强度是矢量，若在某一个空间同时存在多个磁场，那么某一点的磁感应强度是各个磁场在该点场强的矢量和。
图中通电直导线产生的磁场的方向顺时针方向，在a 点两个磁场同方向，磁感应强度为两者之和；在c 点两个磁场反向，磁感应强度为两者之差；b 、d 两点的合场强由平行四边形法则来确定。
【答案】A【例3】根据磁感应强度的定义式B=ILF ，下列说法中正确的是（D ） A 、在磁场中某确定位置，B 与F 成正比，与I 、L 的乘积成反比B 、一小段能通电直导线在空间某处受磁场力F=0，那么该处的B 一定为零C 、磁场中某处的B 的方向跟电流在该处受磁场力F 的方向相同D 、一小段通电直导线放在B 为零的位置，那么它受到磁场力F 也一定为零【解析】磁感应强度是表征磁场强弱的物理量，确定的磁场中的确定点的磁感应强度是一个确定的值，它由磁场本身决定的，与磁场中是否有通电导体，及导体的长度，电流强度的大小，以及磁场作用力的大小无关。
人教版高中物理选修3-1 第三章 磁场 测试含答(详细解析)
绝密★启用前人教版高中物理选修3-1 第三章磁场测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力()A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向上D．为零2.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ，如果仅改变下列某一个条件，θ角的相应变化情况是()A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小3.如图是电磁铁工作原理的示意图，由线圈、电源、开关和滑动变阻器等器材组成，P为滑动变阻器的滑片．闭合S，铁钉被吸附起来．下列分析正确的是()A．增加线圈匝数，被吸附的铁钉减少B．调换电源正负极，铁钉不能被吸附C．P向a端移动，被吸附的铁钉增多D．P向b端移动，被吸附的铁钉增多4.如图所示，A为一水平放置的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图，当圆盘沿图中所示方向高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．水平向里D．水平向外5.关于磁感线的描述，下列哪些是正确的()A．磁感线从磁体的N极出发到磁体的S极终止B．自由转动的小磁针放在通电螺线管内部，其N极指向螺线管的南极C．磁感线上每一点的切线方向就是该点的磁场方向D．通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组等间距同心圆6.如图所示，在水平直导线正下方，放一个可以自由转动的小磁针. 现给直导线通以向右的恒定电流，不计其他磁场的影响，则()A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动7.运动电荷在磁场中受到洛伦兹力的作用，运动方向会发生偏转，这一点对地球上的生命来说有十分重要的意义．从太阳和其他星体发射出的高能粒子流，称为宇宙射线，在射向地球时，由于地磁场的存在，改变了带电粒子的运动方向，对地球起到了保护作用．如图所示为地磁场对宇宙射线作用的示意图．现有来自宇宙的一束质子流，以与地球表而垂直的方向射向赤道上空的某一点，则这束质子在进入地球周围的空间将（）A．竖直向下沿直线射向地面B．向东偏转C．向西偏转D．向北偏转8.一根通有电流强度为I的直铜棒MN，用软导线挂在磁感应强度为B的匀强磁场中，磁场方向、电流方向如图所示，此时悬线中的张力大于零而小于直铜棒的重力．下列哪些情况下，悬线中的张力可能等于零()A．不改变电流方向，适当减小电流的大小B．不改变电流方向，适当增加电流的大小C．不改变电流方向，适当减小磁感应强度BD．使原来的电流反向，适当减小磁感应强度B9.利用质谱仪可以分析同位素，如图所示，电荷量均为q的同位素碘131和碘127质量分别为m1和m2，从容器A下方的小孔S1进入电势差为U的电场，初速度忽略不计，经电场加速后从S2射出，垂直进入磁感应强度为B的匀强磁场中，最后打到照相底片D上．则照相底片上碘131和碘127与S2之间的距离之比为()A．B．C．D．10.如图所示，一足够长的直角绝缘粗糙斜面静止放置在水平地面上，一质量为m的物体从斜面顶端由静止开始下滑．现给物体带上一定量的正电荷，且保证物体所带电荷量保持不变，在空间中加入垂直纸面向里的匀强磁场，且磁感应强度B随时间逐渐增大，物体在斜面上下滑的过程中，斜面相对地面一直保持静止，则下列说法中正确的是()A．物体一直沿斜面向下做加速运动B．斜面与地面间的静摩擦力始终保持不变C．斜面相对地面一直有水平向右的运动趋势D．地面对斜面的静摩擦力方向先水平向左后水平向右11.如图所示，无限长导线，均通以恒定电流I.直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则选项图中O处磁感应强度和题图中O处磁感应强度相同的是()A．B．C．D．12.如图所示，平行板电容器内存在匀强电场，电容器下极板下方区域存在一定宽度的匀强磁场．质量相等的一价和三价正离子从电容器上极板进入电场(初速度可忽略不计)．经电场加速后，穿过下极板进入匀强磁场区域，已知一价正离子从磁场边界射出时速度方向偏转了30°，则一价正离子和三价正离子在磁场中运动的半径之比及速度方向偏转的角度之比分别为()A．∶11∶2B． 3∶11∶2C． 1∶1∶3D． 2∶31∶13.一直导线中通以恒定电流置于匀强磁场中，关于直导线中的电流方向、磁场方向和直导线所受安培力方向三者间的关系，下列说法正确的是()A．当安培力和电流方向一定时，磁场方向就一定B．当安培力和磁场方向一定时，电流方向就一定C．当磁场方向和电流方向一定时，安培力方向就一定D．电流方向、磁场方向、安培力方向三者必定两两垂直14.在国际单位制中，“安培”的定义是：截面可忽略的两根相距1 m的无限长平行直导线内通以等量恒定电流时，若导线间相互作用力在每米长度上为2×10－7N，则每根导线中的电流为I“安培”，由此可知，在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为()A． 1 TB． 2×10－7TC． 1×10－7TD． 4×10－7T15.王爷爷退休后迷上了信鸽比赛，他饲养的信鸽小雪通体雪白，血统优秀，多次在“放飞—返回”比赛中获第一名．不知道让多少人羡慕！王爷爷也很得意，为奖励小雪，王爷爷给它戴上一个非常漂亮的磁性头套．这样做对小雪在比赛中将()A．不会影响它的导航B．不利于它的导航C．有助于它的导航D．不能确定是否会最影响它的导航第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.霍尔元件可以用来检测磁场及其变化．图甲为使用霍尔元件测量通电直导线产生磁场的装置示意图．由于磁芯的作用，霍尔元件所处区域磁场可看作匀强磁场，直导线通有垂直纸面向里的电流，测量原理如图乙所示，霍尔元件前、后、左、右表面有四个接线柱，通过四个接线柱可以把霍尔元件接入电路，所用器材已在图中给出，部分电路已经连接好．(1)制造霍尔元件的半导体参与导电的自由电荷带负电，电流从乙图中霍尔元件左侧流入，右侧流出，霍尔元件________(填“前表面”或“后表面”)电势高；(2)在图乙中画线连接成实验电路图；(3)已知霍尔元件单位体积内自由电荷数为n，每个自由电荷的电荷量为e，霍尔元件的厚度为h，为测量霍尔元件所处区域的磁感应强度B，还必须测量的物理量有________(写出具体的物理量名称及其符号)，计算式B＝________.三、计算题(共3小题,每小题10.0分,共30分)17.如图所示, 匀强磁场的磁感应强度方向竖直向上，一倾角为α=的光滑斜面上,静止一根长为L=1 m，重G=3 N，通有电流I=3 A的金属棒.求：（1）匀强磁场的磁感应强度大小；（2）导体棒对斜面的压力大小.18.如图所示，两根倾斜直金属导轨MN、PQ平行放置，它们所构成的轨道平面与水平面之间的夹角θ＝37°，两轨道之间的距离L＝0.50 m．一根质量m＝0.20 kg的均匀直金属杆ab放在两导轨上，并与导轨垂直，且接触良好，整套装置处于与ab棒垂直的匀强磁场中．在导轨的上端接有电动势E＝36 V、内阻r＝1.6 Ω的直流电源和电阻箱R.已知导轨与金属杆的电阻均可忽略不计，sin 37°＝0.60，cos 37°＝0.80，重力加速度g＝10 m/s2.(1)若金属杆ab和导轨之间的摩擦可忽略不计，当电阻箱接入电路中的电阻R1＝2.0 Ω时，金属杆ab静止在轨道上．①如果磁场方向竖直向下，求满足条件的磁感应强度的大小；②如果磁场的方向可以随意调整，求满足条件的磁感应强度的最小值及方向；(2)如果金属杆ab和导轨之间的摩擦不可忽略，整套装置处于垂直于轨道平面斜向下、磁感应强度大小B＝0.40 T的匀强磁场中，当电阻箱接入电路中的电阻值R2＝3.4 Ω时，金属杆ab仍保持静止，求此时金属杆ab受到的摩擦力F f大小及方向．19.如图所示，在直角坐标系的原点O处有一放射源，向四周均匀发射速度大小相等、方向都平行于纸面的带电粒子．在放射源右边有一很薄的挡板，挡板与xOy平面交线的两端M、N与原点O 正好构成等腰直角三角形．已知带电粒子的质量为m，带电量为q，速度为，MN的长度为L．（不计带电粒子的重力）（1）若在y轴右侧加一平行于x轴的匀强电场，要使y轴右侧所有运动的粒子都能打到挡板MN 上，则电场强度E0的最小值为多大？在电场强度为E0时，打到板上的粒子动能为多大？（2）若在整个空间加一方向垂直纸面向里的匀强磁场，要使板右侧的MN连线上都有粒子打到，磁场的磁感应强度不能超过多少？（用m、、q、L表示）若满足此条件，放射源O向外发射出的所有带电粒子中有几分之几能打在板的左边？答案解析1.【答案】D【解析】若通以逆时针方向的电流，根据左手定则可知：各边所受的安培力如图所示：由公式F＝BIL得出各边的安培力的大小，从而得出安培力大小与长度成正比，因而两直角边的安培力与斜边的安培力等值反向．所以线圈所受磁场力的合力为零．故D正确，A、B、C错误．2.【答案】A【解析】导体棒受力如图所示，A、棒中电流I变大，θ角变大，故A正确；B、两悬线等长变短，θ角不变，故B错误；C、金属棒质量变大，θ角变小，故C错误；D、磁感应强度变大，θ角变大，故D错误；故选A．3.【答案】C【解析】当增加线圈的匝数时，导致线圈的磁场增加，则被吸附的铁钉增多，故A错误；当调换电源正负极，导致线圈的磁性方向相反，但仍有磁性，因此铁钉仍能被吸附，故B错误；当P向a 端移动，导致电路中电流增大，那么被吸附的铁钉增多，若P向b端移动，电路中电流减小，则被吸附的铁钉减少，故C正确，D错误．4.【答案】C【解析】橡胶盘带负电荷转动后产生环形电流，由左手定则可以确定导线受力方向为水平向里．5.【答案】C【解析】磁感线在磁体的内部从S极指向N极，在磁体的外部从N极指向S极，A错误；在磁体内部的小磁针的N极指向磁体的N极，B错误；磁感线上每一点的切线方向就是该点的磁场方向，C正确；通电直导线的磁感线分布是以导线上任意点为圆心垂直于导线的多组不等间距同心圆，D错误．6.【答案】C【解析】由安培定则知，通电直导线在下方产生的磁场方向垂直纸面向里，而磁场方向即小磁针静止时N极指向，故小磁针N极会垂直纸面向里转动，选项C正确，其余错误．7.【答案】B【解析】质子流的方向从上而下射向地球表面，地磁场方向在赤道的上空从南指向北，根据左手定则，洛伦兹力的方向向东，所以质子向东偏转，故B正确，A、C、D错误．8.【答案】B【解析】铜棒开始受重力、向上的安培力、软导线的拉力处于平衡．不改变电流方向，适当减小电流的大小，根据F＝BIL知，安培力减小，则悬线的张力变大．故A 错误．不改变电流方向，适当增加电流的大小，根据F＝BIL知，安培力增大，则悬线的张力会变为零．故B正确．不改变电流的方向，适当减小磁感应强度，根据F＝BIL知，安培力减小，悬线的张力变大．故C错误．使原来电流反向，安培力反向，则拉力增大．故D错误．9.【答案】C【解析】由洛伦兹力提供向心力，粒子在磁场中做匀速圆周运动的轨道半径为R，则有：Bqv＝m即由此可得R＝它们的距离之比为，故C正确，ABD错误．10.【答案】C【解析】物体带正电，因下滑产生速度，根据左手定则可知受到洛伦兹力垂直斜面向下，导致压力增大，小物块受到的摩擦力增大，则当滑动摩擦力等于重力的下滑分力后，随磁感应强度的增大，洛伦兹力增大，则物体做减速运动，故A错误；以物块和斜面组成的整体为研究对象，由于开始时物块沿斜面向下做加速运动，所以可知，整体沿水平方向必定受到地面向左的摩擦力，而由A的分析可知，物块速度增大时受到的洛伦兹力增大，则根据受力分析可知物块受到斜面的支持力增大，受到的摩擦力逐渐增大，所以摩擦力由于支持力的合力一定增大；根据摩擦力与支持力的关系f＝μF N可知，摩擦力与支持力的合力的方向不变．然后根据牛顿第三定律可知，物块对斜面的压力与摩擦力的合力也方向不变，大小随物块速度的增大而增大，以斜面为研究对象，开始时受到竖直向下的重力、地面的竖直向上的支持力、物块对斜面的压力与摩擦力、地面对斜面的摩擦力，物块对斜面的压力与摩擦力的合力方向不变，大小随物块速度的增大而增大，则该力沿水平方向的分量随物块速度的增大而增大，根据沿水平方向受力平衡可知，地面对斜面的摩擦力也一定方向不变，始终向左，大小随物块速度的增大而增大，故B、D错误，C正确．11.【答案】A【解析】由题意可知，题图中O处磁感应强度的大小是其中一段在O点的磁场大小2倍，方向垂直纸面向里；A图中根据右手螺旋定则可知，左上段与右下段的通电导线产生的磁场叠加为零，则剩余的两段通电导线产生的磁场大小是其中一段的在O点磁场的2倍，且方向垂直纸面向里，故A正确；同理，B图中四段通电导线在O点的磁场是其中一段在O点的磁场的4倍，方向是垂直纸面向里，故B错误；由上分析可知，C图中右上段与左下段产生磁场叠加为零，则剩余两段产生磁场大小是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故C错误；与C选项分析相同，D图中四段在O点的磁场是其中一段在O点产生磁场的2倍，方向垂直纸面向外，故D错误．12.【答案】A【解析】离子在电场中加速，根据动能定理得，qU＝mv2，在磁场中做匀速圆周运动时：qvB＝m，解得：R＝，又m1∶m2＝1∶1，q1∶q2＝1∶3，则R1∶R2＝∶1.设磁场区域的宽度为d，离子从磁场边界射出时速度方向偏转的角度为θ，则有sinθ＝，因为R1∶R2＝∶1，θ1＝30°，则有＝解得：θ2＝60°，则θ1∶θ2＝1∶2，故A正确，B、C、D错误．13.【答案】C【解析】根据左手定则可知，安培力方向与磁场和电流组成的平面垂直，即与电流和磁场方向都垂直，那么安培力方向始终垂直于通电直导线与磁场所决定的平面，故A、B、D错误，C正确．14.【答案】B【解析】由题知：将其中一根导线看作场源电流，另一根看作是电流元，电流元的电流为1 A，长度为L＝1 m，所受磁场力大小为F＝2×10－7N，则在距离通以1 A电流的无限长直导线1 m处的磁感应强度的大小为B＝＝2×10－7T.15.【答案】B【解析】鸽子体内有某种磁性物质，它能借助地磁场辨别方向，由题意知，给信鸽戴上一个非常漂亮的磁性头套，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向，从而不能辨别方向．.故B正确，A、C、D错误．16.【答案】(1)前表面(2)如解析图所示(3)电压表读数U，电流表读数I【解析】(1)磁场由通电直导线产生，根据安培定则，霍尔元件处的磁场方向向下；霍尔元件内的电流向右，根据左手定则，安培力向内，载流子是负电荷，故后表面带负电，前表面带正电，故前表面电势较高．(2)变阻器控制电流，用电压表测量电压，电路图如图所示：(3)设前、后表面的距离为d，最终电子在电场力和洛伦兹力的作用下处于平衡，有：q＝qvB根据电流微观表达式，有：I＝neSv＝ne(dh)v联立解得：B＝故还必须测量的物理量有：电压表读数U，电流表读数I.17.【答案】（1）T（2）6 N【解析】（1）由左手定则知金属棒受水平向右的安培力，对金属棒进行受力分析，运用合成法，如图:由平衡条件得：F安=BIL=G tanα则（2）由上图，根据三角函数关系知：18.【答案】(1)①0.30 T②0.24 T垂直于轨道平面斜向下(2)0.24 N沿轨道平面向下【解析】(1)①设通过金属杆ab的电流为I1，根据闭合电路欧姆定律可知：I1＝E/(R1＋r)设磁感应强度为B1，由安培定则可知金属杆ab所受安培力沿水平方向，金属杆ab受力如图所示．对金属杆ab，根据共点力平衡条件有：B1I1L＝mg tanθ解得：B1＝＝0.30 T②根据共点力平衡条件可知，最小的安培力方向应沿导轨平面向上，金属杆ab受力如图所示．设磁感应强度的最小值为B2，对金属杆ab，根据共点力平衡条件有：B2I1L＝mg sinθ解得：B2＝＝0.24 T根据左手定则可判断出，此时磁场的方向应垂直于轨道平面斜向下．(2)设通过金属杆ab的电流为I2，根据闭合电路欧姆定律可知：I2＝E/(R2＋r)假设金属杆ab受到的摩擦力方向沿轨道平面向下，根据共点力平衡条件有：BI2L＝mg sinθ＋F f解得：F f＝0.24 N结果为正，说明假设成立，摩擦力方向沿轨道平面向下．19.【答案】（1）（2）【解析】（1）由题意知，要使y轴右侧所有运动粒子都能打在MN板上，其临界条件为：沿y轴方向运动的粒子做类平抛运动，且落在M或N点．则MO′=L=①加速度a=②OO′=L=at2③解①②③式得E0=④由动能定理知qE0×L=E k﹣⑤解④⑤式得：E k=（2）由题意知，要使板右侧的MN连线上都有粒子打到，粒子轨迹直径的最小值为MN板的长度L．R0=L=B0=放射源O发射出的粒子中，打在MN板上的粒子的临界径迹如图所示．因为OM=ON，且OM⊥ON所以OO1⊥OO2所以⊥所以放射源O放射出的所有粒子中只有打在MN板的左侧．。
人教版高中物理选修3-1第三章磁场习题课.docx
高中物理学习材料桑水制作习题课基础练1．如图1所示，一水平导线通以电流I ，导线下方有一电子，初速度方向与导线平行，关于电子的运动情况，下述说法中正确的是( )图1A ．沿路径a 运动，其轨道半径越来越大B ．沿路径a 运动，其轨道半径越来越小C ．沿路径b 运动，其轨道半径越来越小D ．沿路径b 运动，其轨道半径越来越大 答案 A2．经过回旋加速器加速后，带电粒子获得的动能( ) A ．与D 形盒的半径无关 B ．与高频电源的电压无关C ．与两D 形盒间的缝隙宽度无关 D ．与匀强磁场的磁感应强度无关 答案 BC解析 由R ＝mv qB ，E k ＝12mv 2＝12m q 2B 2R 2m 2＝q 2B 2R22m，R 为回旋加速器中D 形盒的半径．3. 如图2所示，一圆形区域内存在匀强磁场，AC 为直径，O 为圆心，一带电粒子从A 沿AO 方向垂直射入磁场，初速度为v 1，从D 点射出磁场时的速率为v 2，则下列说法中正确的是(粒子重力不计)( )图2A ．v 2>v 1，v 2的方向必过圆心B ．v 2＝v 1，v 2的方向必过圆心C ．v 2>v 1，v 2的方向可能不过圆心D ．v 2＝v 1，v 2的方向可能不过圆心答案 B4．如图3所示，在xOy平面内，匀强电场的方向沿x轴正向，匀强磁场的方向垂直于xOy平面向里．一电子在xOy平面内运动时，速度方向保持不变．则电子的运动方向沿( )图3A．x轴正向 B．x轴负向C．y轴正向 D．y轴负向答案 C解析电子受静电力方向一定水平向左，所以需要受向右的磁场力才能做匀速运动，根据左手定则进行判断可得电子应沿y轴正向运动．5. 三个完全相同的小球a、b、c带有相同电量的正电荷，从同一高度由静止开始下落，当落下h1高度后a球进入水平向左的匀强电场，b球进入垂直纸面向里的匀强磁场，如图4所示，它们到达水平面上的速度大小分别用v a、v b、v c表示，它们的关系是( )图4A．v a>v b＝v c B．v a＝v b＝v cC．v a>v b>v c D．v a＝v b>v c答案 A解析a小球下落时，重力和电场力都对a做正功；b小球下落时，只有重力做功；c 小球下落时只有重力做功，重力做功的大小都相同．根据动能定理可知外力对a小球所做的功最多，即a小球落地时的动能最大，b、c小球落地时的动能相等．6. 如图5所示，一束电子以不同的速率沿图示方向飞入横截面是一正方形的匀强磁场，下列判断正确的是( )图5A．电子在磁场中运动的时间越长，其轨迹越长B．电子在磁场中运动的时间越长，其轨迹线所对应的圆心角越大C．在磁场中运动时间相同的电子，其轨迹一定重合D．电子的速率不同，它们在磁场中运动的时间一定不相同答案 B解析由于R ＝mvBq，而电子束以不同速率进入同一磁场，m 、B 、q 相同，v 大者偏转半径大，右图中表示几种不同速率的电子在磁场中的运动轨迹，由3、4、5可知，三者运动时间相同，但轨迹长短不同，所以A 和C 错；又由3、4、5可知，电子的速率不同，但在磁场中运动时间可能相同，故D 错；另由公式t ＝θ2πT ，T ＝2πmBq与速率无关，所以，电子在磁场中的运动时间t 仅与轨迹圆孤所对应的圆心角θ有关，圆心角越大，时间t 越长，B 正确．提升练7. 如图6所示，质量为m ，带电荷量q 的小球从P 点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场，电场方向水平向左，磁场方向垂直纸面向里，则小球在通过正交的电场和磁场区域时的运动情况是( )图6A ．一定做曲线运动B ．轨迹一定是抛物线C ．可能做匀速直线运动D ．可能做匀加速直线运动 答案 A解析 小球从P 点静止释放，下落一段距离后进入正交的匀强电场和匀强磁场中后一定会受到电场力和洛伦兹力．电场力和重力会对小球做正功，洛伦兹力不做功．小球的动能会增加，即速度变大，且速度的方向也会发生变化．洛伦兹力也会变大，方向也会改变．小球运动的速度和加速度的大小、方向都会改变．所以运动情况是一定做曲线运动．8. 如图7所示，三个速度大小不同的同种带电粒子沿同一方向从图示长方形区域的匀强磁场上边缘射入，当它们从下边缘飞出时对入射方向的偏角分别为90°、60°、30°，则它们在磁场中的运动时间之比为( )图7A ．1∶1∶1B ．1∶2∶3C ．3∶2∶1 D.3∶2∶1 答案 C 解析如右图所示，设带电粒子在磁场做圆周运动的圆心为O ，由几何关系知，圆弧MN 所对应的粒子运动的时间t ＝MNv ＝R αv ＝mv qB ·αv ＝m αqB，因此，同种粒子以不同速率射入磁场，经历时间与它们的偏角α成正比，即t 1∶t 2∶t 3＝90°∶60°∶30°＝3∶2∶1.9. 如图8所示，沿直线通过速度选择器的正离子从狭缝S 射入磁感应强度为B 2的匀强磁场中，偏转后出现的轨迹半径之比为R 1∶R 2＝1∶2，则下列说法正确的是( )图8A ．离子的速度之比为1∶2B ．离子的电荷量之比为1∶2C ．离子的质量之比为1∶2D ．以上说法都不对 答案 D解析 正离子沿直线经过速度选择器，说明电场力等于洛伦兹力，即qE ＝qvB ，所以v ＝E B ，正离子经过速度选择器后，速度相等，所以A 错误．由R ＝mv qB 知，R 1∶R 2＝1∶2时，q 1m 1∶q 2m 2＝2∶1，即离子比荷之比为2∶1. 10. 一个带电微粒在如图9所示的正交匀强电场和匀强磁场中的竖直平面内做匀速圆周运动，该带电微粒必然带______(填“正”或“负”)电，旋转方向为________(填“顺时针”或“逆时针”)．若已知圆的半径为r ，电场强度的大小为E ，磁感应强度的大小为B ，重力加速度为g ，则线速度为__________．图9答案 负 逆时针Brg E解析 因带电微粒做匀速圆周运动，电场力必与重力平衡，所以带电微粒必带负电． 由左手定则可知微粒应逆时针转动 电场力与重力平衡有：mg ＝qE根据牛顿第二定律有：qvB ＝m v2r联立解得：v ＝BrgE.11. 质量为m ，带电量为q 的微粒，以速度v 与水平方向成45°角进入匀强电场和匀强磁场同时存在的空间，如图10所示，微粒在电场、磁场、重力场的共同作用下做匀速直线运动，求：图10(1)电场强度的大小，该带电粒子带何种电荷． (2)磁感应强度的大小．答案 (1)mg q 带正电荷 (2)2mgqv解析 (1)微粒做匀速直线运动，所受合力必为零，微粒受重力mg ，电场力qE ，洛伦兹力qvB ，由此可知，微粒带正电，受力如图所示，由几何关系知，qE ＝mg ，则电场强度E ＝mgq(2)由于合力为零，则qvB ＝ 2mg ，所以B ＝2mg qv. 12. 如图11所示，在y ＞0的空间中存在匀强电场，场强沿y 轴负方向；在y ＜0的空间中，存在匀强磁场，磁场方向垂直xoy 平面(纸面)向外．一电荷量为q 、质量为m 的带正电的运动粒子，经过y 轴上y ＝h 处的点P 1时速率为v 0，方向沿x 轴正方向；然后，经过x 轴上x ＝2h 处的P 2点进入磁场，并经过y 轴上y ＝－2h 处的P 3点．不计重力．求：图11(1)电场强度的大小；(2)粒子到达P 2时速度的大小和方向； (3)磁感应强度的大小．答案 (1)mv 202qh(2) 2v 0 方向与x 轴正向成45°角(第四象限内) (3)mv 0qh解析 在电场中y 方向有qE ＝ma ，①h ＝at 2/2② v y ＝at ③x 方向有2h ＝v 0t ④P 2处速度与x 轴夹角tan θ＝v y /v 0⑤联立①②③④⑤解得v y ＝v 0，tan θ＝1，v ＝ 2v 0，E ＝mv 22qh如图由于P 2处速度与弦P 2P 3垂直，故P 2P 3是圆的直径，半径R ＝ 2h ，⑥由qvB ＝mv 2/R ⑦联立⑥⑦解得B ＝mv 0qh13. 如图12所示，有一磁感应强度B ＝9.1×10－4T 的匀强磁场，C 、D 为垂直于磁场的同一平面内的两点，它们之间的距离l ＝0.05 m ，今有一电子在此磁场中运动，它经过C 点时的速度v 的方向和磁场方向垂直，且与CD 间的夹角α＝30°，问：图12(1)电子在C 点时所受的洛伦兹力的方向如何？(2)若此电子在运动中后来又经过了D 点，则它的速度v 应是多大？(3)电子从C 点到D 点所用的时间是多少？(电子的质量m ＝9.1×10－31kg ，电子的电量e ＝1.6×10－19C)答案 (1)垂直于v 的方向斜向下(2)8.0×106m/s(3)6.5×10－9s解析 电子进入匀强磁场时速度方向与磁场方向垂直，电子在匀强磁场中做匀速圆周运动，C 、D 则是圆周上两点，并且C 点和D 点速度大小相同，找出圆轨迹半径R 和弧长CD 对应的圆心角，就可以由半径公式和周期公式求出电子运动速度的大小及电子从C 点到D 点所用时间．(1)由左手定则，判断出洛伦兹力的方向为垂直于v 的方向斜向下．(2)v ＝RqBm ，由图可知，∠1＝90°－α＝60°，OC ＝OD ＝R ，所以∠2＝60°，△OCD 为正三角形，即OD ＝R ＝l ， v ＝lqB m＝0.05×1.6×10－19×9.1×10－49.1×10－31m/s ＝8.0×106m/s.(3)t CD ＝16T ＝16·2πRv＝16×2×3.14×0.058×106s ＝6.5×10－9s或t CD ＝16×2πmqB＝16×2×3.14×9.1×10－311.6×10－19×9.1×10－4 s ＝6.5×10－9s。
人教版高中物理选修3-1第三章磁场单元检测含答案解析
人教版高中物理选修3-1第三章磁场单元检测学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列说法正确的是（）A．美国物理学家劳伦斯发明了回旋加速器B．彩色电视机的颜色由红、绿、紫三色组成C．黑白显示器可以改装成彩色显示器D．直线加速器比回旋加速器加速粒子的速度大2．如图所示，在通电螺线管的周围和内部a、b、c、d四个位置分别放置了小磁针，小磁针涂黑的一端是N极．图中正确表示小磁针静止时的位置是（）A．a B．b C．c D．d3．以下说法正确的是（）A．通电导线在磁场中一定会受到安培力的作用B．磁铁对通电导线不会有力的作用C．两根通电导线之间可能有斥力的作用D．运动电荷在磁场中一定受到洛伦兹力的作用4．在如图所示的电路中，当开关S断开时，螺线管中小磁针的N极的指向如图所示（水平向右）。
当开关S闭合，小磁针经扰动后静止时，N极的指向为（）A．垂直纸面向里B．垂直纸面向外C．水平向右D．水平向左5．如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板．从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q，质量为m，速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是A．只要对着圆心入射，出射后均可垂直打在MN上B．对着圆心入射的粒子，其出射方向的反向延长线一定过圆心C．对着圆心入射的粒子，速度越小时间越长D．只要速度满足v=RqB/m，沿不同方向射入的粒子射出后均可垂直打在MN上6．有关磁场的物理概念，下列说法中错误的是（）A．磁感应强度是描述磁场强弱的物理量，是矢量B．磁感应强度的方向跟产生磁场的电流方向有关C．磁感应强度的方向跟放入磁场中的受磁场力作用的电流方向有关D．磁感线的切线方向表示磁场的方向，其疏密表示磁感应强度的大小7．如图，倾角为θ的粗糙绝缘体斜面固定于水平向左的匀强磁场B中，将通电直导线垂直于斜面水平放置，导线中电流方向垂直于纸面向里如果导线能静置于斜面上，则下列说法正确的是：（）A．导线一定受到斜面弹力，但不一定受斜面摩擦力B．导线一定受到斜面摩擦力，但不一定受斜面弹力C．如果导线受弹力作用，那么也一定会受摩擦力的作用，且弹力和摩擦力合力一定垂直向上D．如果导线受弹力作用，那么也一定会受摩擦力的作用，且弹力和摩擦力合力不一定垂直向上8．下面列举的四种仪器或电器中，没有利用磁场对带电粒子作用原理的是（）A．回旋加速器B．质谱仪C．磁流体发电机D．示波器9．如图所示，在圆形区域内，存在垂直纸面向外的匀强磁场，ab是圆的一条直径．一带正电的粒子从a点射入磁场，速度大小为2v，方向与ab成30°时恰好从b点飞出磁场，粒子在磁场中运动的时间为t；若仅将速度大小改为v，则粒子在磁场中运动的时间为(不计带电粒子所受重力)（）A．3t B．32t C．12t D．2t10．在两平行金属板间，有如图所示的相互正交的匀强电场和匀强磁场，α粒子以速度0v从两板的正中央垂直于电场方向和磁场方向从做向右射入时，恰好能沿直线匀速通过，若电子以速度v从两板的正中央垂直于电场方向和磁场方向从做向右射入时，电子将A．不偏转B．向上偏转C．向下偏转D．向纸内或纸外偏转11．关于磁感线的描述，下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示，因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域，磁感线就可能相交12．地球有一个较强的磁场，由于地磁场的作用，可以使从太阳发出的高能粒子流在射向地面时发生偏转，因此起到保护地球上的生命免受高能粒子流伤害的作用．已知地球赤道上空地磁场的磁感线方向是由南向北的，从太阳喷射出带正电的粒子垂直与地面射向赤道，在地磁场的作用下，这些质子偏转方向是A．向东B．向南C．向西D．向北13．质谱仪是测量带电粒子的质量和分析同位素的重要工具,如图为质谱仪原理示意图．现利用这种质谱议对氢元素进行测量．氢元素的各种同位素从容器A下方的小孔S 无初速度飘入电势差为U的加速电场,加速后垂直进入磁感强度为B的匀强磁场中．氢的三种同位素氕、氘、氚的电量之比为1：1：1，质量之比为1：2：3，它们最后打在照相底片D上，形成a、b、c三条“质谱线”．关于三种同位素进入磁场时速度的排列顺序和a、b、c三条“质谱线” 的排列顺序，下列判断正确的是A．进入磁场时速度从大到小排列的顺序是氚、氘、氕B．进入磁场时速度从大到小排列的顺序是氘、氚、氕C．a、b、c三条质谱线依次排列的顺序是氘、氚、氕D．a、b、c三条质谱线依次排列的顺序是氚、氘、氕二、多选题14．下列关于磁场中的通电导线和运动电荷的说法中，正确的是A．磁场对通电导线的作用力方向一定与磁场方向垂直B．有固定转动轴的通电线框在磁场中一定会转动C．带电粒子只受洛伦兹力作用时，其动能不变，速度一直在变D．电荷在磁场中可能做匀速直线运动15．如图，条形磁铁放在水平桌面上，在磁铁右上方固定一根直导线，导线与磁铁垂直，当导线通入向里的电流时，则A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁相对桌面有向左动的趋势D．磁铁相对桌面有向右动的趋势16．如图所示，两根足够长的直金属导轨平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ，底端接有阻值为R 的电阻．一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，导轨和杆ab 的电阻可忽略．整个装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向上．让杆ab 沿轨道由静止开始下滑，导轨和杆ab 接触良好，不计它们之间的摩擦，杆ab 由静止下滑距离S 时，已处于匀速运动．重力加速度为g ．则（ ）A ．匀速运动时杆ab 的速度为22sin mgRB Lθ B ．匀速运动时杆ab 受到的安培力大小为mgsinθC ．杆ab 由静止下滑距离S 过程中，安培力做功为mgSsinθD ．杆ab 由静止下滑距离S 过程中，电阻R 产生的热量为mgSsinθ17．如图所示，用两根轻细悬线将质量为m ，长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内。
高中物理选修3-1 第三章 磁场 单元测试 附答案
高二物理选修3-1：第三章磁场单元测试一、单选题1.下列关于磁场的说法正确的是（）A. 地理的北极就是地磁场的北极B. 安培发现了电流的磁效应C. 磁场是客观存在的，但是磁感线是人们假想出来的D. 某点磁场的方向与小磁针静止时S极的指向相同2.如图所示为某条形磁铁磁场的部分磁感线。
则下列说法正确的是A. 该磁场是匀强磁场B. a点的磁感应强度比b点的磁感应强度小C. a点的磁感应强度比b点的磁感应强度大D. a、b两点的磁场方向相反3.下列关于电场强度E、磁感应强度B的叙述正确的是A. 电场中某点的场强大小与放入试探电荷无关B. 电场中某点的场强方向就是检验电荷在该点所受电场力的方向C. 通电导线在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零D. 根据定义式B=F，磁场中某点的磁感应强度B与F成正比，与IL成反比IL4.如图所示，匀强磁场垂直于纸面，磁感应强度为B．边长为a的正方形线框与磁场垂直，且一条对角线与磁场边界重合．则通过线圈平面的磁通量为（）A. Ba22B. BaC. Ba2D. 2Ba5.如图所示为电磁轨道炮的工作原理图。
待发射弹体与轨道保持良好接触，并可在两平行轨道之间无摩擦滑动。
电流从一条轨道流入，通过弹体后从另一条轨道流回。
轨道电流可形成在弹体处垂直于轨道平面的磁场(可视为匀强磁场)，磁感应强度的大小与电流I成正比。
通电的弹体在安培力的作用下离开轨道，则下列说法正确的是( )A. 弹体向左高速射出B. I为原来的2倍，弹体射出的速度也为原来的4倍C. 弹体的质量为原来的2倍，射出的速度也为原来的2倍D. 轨道长度L为原来的4倍，弹体射出的速度为原来的2倍6.质量和电量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，下列表述正确的是( )A. M带负电，N带正电B. M的速率小于N的速率C. 洛伦兹力对M、N做正功D. M的运行时间大于N的运行时间7.如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛伦兹力的是()A. B.C. D.8.一个用于加速质子的回旋加速器，其核心部分如图所示，D形盒半径为R，垂直D形盒底面的匀强磁场的磁感应强度为B，两盒分别与交流电源相连．下列说法中正确的是（）A. 质子被加速后的最大速度随B、R的增大而增大B. 质子被加速后的最大速度随加速电压的增大而增大C. 只要R足够大，质子的速度可以被加速到任意值D. 不需要改变任何量，这个装置也能用于加速α粒子二、多选题9.质谱仪的工作原理示意图如图，它由速度选择器和有边界的偏转磁场构成。
