巴哈大赛赛车底盘设计开题报告(可打印修改)
中国巴哈大赛赛车底盘设计开题报告
1.选题背景
中国汽车工程学会巴哈大赛Baja SAE China (简称BSC大赛）是
由中国汽车工程学会（SAE China,简称中汽协会）主办，在各院校间
开展的小型越野赛车设计和制作竞赛。此项赛事起源于美国，是大
学生方程式赛车的前身，适合各职业院校和本科低年级学生参与。
竞赛包括多种静态与动态项目测试，静态项目包括技术检查，赛车
设计，成本与制造，商业营销等。动态项目包括牵引力，绕桩，直
线加速，操控性，耐力比赛等。2015年8月26日中国汽车工程协
会在山东省潍坊市成功举办了第一届巴哈大赛，成为世界上第六个
举办巴哈比赛的国家。
选题意义
中国的巴哈大赛起步较晚，仍处在一个起步阶段，国内参加参
加比赛的多是职业院校，本科院校涉及较少，相关资料也比较匮乏。
因此，本次我们团队的选题研究对本校的巴哈赛车的研究开发有一
定的现实，可为日后参加巴哈大赛奠定一定的理论和实践基础。同
时激发同学们对于汽车运动的爱好和学习兴趣，深入掌握汽车结构
设计，制造，装配，调教维修，市场营销等多方面的专业知识和技
能，提高我们的团队协作能力。通过这样与现实紧密贴合的选题研
究，为我们以后进入汽车相关领域，积累了宝贵的经验。2.国内外研究现状
巴哈大赛在国外起源较早，1976年就已开始举办，技术积累相
对深厚。在基础参数选择方面有了大量的实践经验，包括但不限于
轴距的合理选择，车重的合理估计，轮辋轮胎选择，AISI 4130管件
的加工工艺相对成熟。车辆各系同的轻量化改进。综合近几年国外
参赛队伍的设计情况来看，轴距在60到64英寸（152.4到160公分）
，离地间隙选取为12到16英寸（30到40公分），整备质量在350
到400磅（158.9到181.6千克），轮胎多选用22到25英寸的大尺
寸越野轮胎。
长期的参赛经历，足够的资金投入，在CVT变速箱的改装方面，
国外院校各有千秋。广泛采用四速CVT,最大车速在35英里/小时，
通过测功机标定最大扭矩和相应转速。通过有限元分析对CVT变速
箱进行轻量化改进。
车架设计方面，都选择桁架式车架，结合各自的设备进行应力
分析，意图做到最大程度轻量化，并兼顾稳定性和耐用性。而且在
车架顶梁结合处的弯曲度加工技术成熟。悬架系统由于赛事限制均
采用双A臂独立悬架和弹簧阻尼系统。同样进行有限元分析，轻量
化改进，以减轻簧下质量，提高稳定性，并简化其结构。转向系统
采用机械转向结构，主要在于方向机的优化，相关机械零件的静平
衡，动平衡计算。
而国内的巴哈大赛起步较晚，各参赛队伍水平参差不齐。主要是高职院校和大学低年级同学参加，主要设计工作依靠外包。但是
基本已经实现传动系统的布置，变速器的改进，制动系统的优化布
置。在车身车架设计方面目前主要致力于其稳定性，安全性，加强
筋较多，轻量化改进不足，车重过大。动力匹配方面的技术积累不
足，多次出现参赛车辆动态测试中因故障无法完成比赛。赛事规则
放开后，也有企业车队参与，设计，加工水平相对较高，资金投入
也大。
3.设计初步构想
由于是初次涉及巴哈赛车，因此这次的车辆底盘设计主要是依
据2017年最新的赛事规则。首先使车辆符合赛车规则，通过静态测
试。因此车架的设计依据巴哈大赛2017年最新规则中给出的车架(如图一所示)为基础，进行改进加强设计。主要是加强筋的增加以及进行一定的轻量化设计。图一难点部分是后部防滚环的加工制作
RRH是位于驾驶员后部，有平面弯管结构组成的防滚环，定义为座
舱的后端面。驾驶员和座椅应完全位于RRH前端。理论上RRH应该
是垂直的。但是根据设计和车辆布置的需要，可以与垂直面最多成20度夹角。在内部座椅底部上方688mm点处测得的RRH最低宽度
至少为736mm。RRH的垂直部分可以是平直的或弯曲的，其两端与
顶部和底部水平面LC相交点进行连接，垂直构件和LC构件都是连
续钢管，不得有其他连接方式。传动系统的设计主要是CVT变速箱的匹配和机箱的制作。一般采用4速CVT变速箱。传动效率为88%。那么接下来的就是传动比的确
定以及在赛事条件下最大车速的估算。赛事要求发动机最大转速为3800RPM,我们就要确定在0到3800转的范围内的车速扭矩，进行
CVT的挡位标定，使得赛车尽量保持最大车速通过越野路段。
然后是固定装置，机箱，集油盘的制作，尤其是机箱和集油盘要按
照赛车规则进行制造。初步设想如下图
转向系统采用机械转向，选择三幅式方向盘。关键元件为转向机，
剩下的机械机构的布置。可借用行知车队的转向机，根据初步估计
的转向最大角度45度（最小转弯半径21m），转向极端位置有限位
装置。进行机械结构的设计和布置，进行强度计算，合理简化结构，由于不使用差速器，因此要通过几何结构和车速控制，使车辆在几
何转向过程中接近阿克曼几何。
选型轮胎为行知车队18in轮胎，高宽比约为三比一，据此进行悬架
系统的设计。依据赛事规则进行双A臂独立悬架的制作，确定叉臂
角度和长度，反复核算安装空间，避免反复加工。根据离地间隙，
布置空间初选弹簧—减震器，根据压缩回弹行程，选择合适的阻尼
特性。压缩行程迅速干脆，回弹行程轻缓柔和。根据主销倾角和侧
偏特性调整悬挂角度。
制动系统采用简单的液压双管路制动。依据赛事规则，制动必须在
一个制动动作下同时制动四个车轮，且制动管路的布置应布置与车
架上部，防止在糟糕路况中的冲击，防止制动失效。对管路进行多
次检查，防止管路渗漏。两个前轮采用活塞卡钳轮制动，后轮由于
刚性轴连接，采用单个活塞卡钳轴制动。对于赛车规则中要求的制
动灯，可通过在刹车踏板上加装霍尔元件连接红色制动灯。
转向，传动，制动，悬架系统确定之后，即进行轮心立柱的制作，
反复验证，多次模拟，防止多次加工材料浪费.
4.主要参数轴距1500mm轮距1300mm
离地间隙35mm
轮辋/轮胎10in/18in
最大转向角45度
整备质量180kg
前后配重比1:1
参考文献
1.Abdulrahman Almuflih, Andrew Perryman, Caizhi Ming, Zan Zhu,
Ruoheng Pan,SAE Mini Baja Drivetrain Final Report.
2.Derek Britton, Jessy Cusack,Alex Forit,Patrick Goodrich,Zachary
Lagadinos,2008--2009 Design and Fabircation of a SAE Baja Race Vehicle.
3.郭应使,袁伟,汽车试验学(第二版)
4.罗文智,姚博瀚,汽车焊装.
5.李舜酩,刘献栋,汽车底盘现代设计
6.王军年,付铁军,汽车专业大学生科技创新暨全国大赛指南
7.唐远志,向雄方,汽车车身制造工艺8.覃文清,李风,材料表面涂层防火阻燃技术
9.(德)亨宁,(德)穆勒,轻量化材料和属性
10.(德)亨宁,(德)穆勒,轻量化产品开发过程与生命周期评价
11.(德)亨宁,(德)穆勒,轻量化结构连接技术
12.(德)亨宁,(德)穆勒,轻量化加工工艺:成型,加工和处理
13.陈家瑞,汽车构造(第三版)下册
14.杨国栋,吴焕芹,杜传祥,汽车电子控制技术
15.崔岸,汽车车身CAD/CAM
16.林程,王文伟,陈潇凯,汽车车身结构与设计
17.布雷斯,U.赛福尔特,汽车工程手册(德国版)
基于比赛工况下的新型全地形巴哈赛车悬架设计
科技风
2021 年
2 月
DOI：
10.19392/j. cnki. 1671-7341.202106007
基于比赛工况下的新型全地形巴哈赛车悬架设计
吴晶涛 汪子睿 张楠欣 阮观强
上海电机学院上海
201306
摘要
:本文介绍了一款基于恶劣的越野场地下的悬架设计基本思路与流程。根据设计高通过性的车辆的需求，结合整
车设计要求,初步确定悬架参数。选择悬架基本类型，进行Adams
运动仿真，满足设定性能参数，确定悬架硬点。建立悬架零
部件的概念模型，Adams
运动仿真检查悬架运动间隙检查。根据悬架概念设计结构，建立Adams
弹性运动学模型，并设定目
标，调整各较接点衬套刚度来满足设计目标，确定各较接点的衬套。加载工况，分解各零部件受力、对零部件进行有限元受力
分析，对零部件结构进行优化，根据悬架设定目标，计算稳定杆刚度和减振器阻尼，确定弹簧、稳定杆和减振器的设计参数。
样车制造，进行悬架主客观评价并调校。
关键词
:悬架设计；开发流程;机械动态仿真
中图分类号
:U463.1 文献标识码
：B
Sutpentnondetngnbatedoncompernrnoncondnrnont
Wu Jingtao Wang Ziri Zhang Nanxin Ruan Guanqiang
Shanghai DianJi University Shanghai 201306
Abstract:
This aoiiaeeiniooduaesihebasiaideaand pooaesoiasuspension design based on ihehaosh oi-ooad iieed undeogoound.
According to the requirement of the vehicle with high throughput and the design requirement of the whole vehicle, the suspension param
基于钢管式结构的巴哈赛车车架设计
关注思考
026设计：采集车手身高、体重、肩高、臀宽等数据并匹配前轮轮距、前悬架硬点等参数，确定驾驶舱底面前、后端宽度。在为车手提供全面保护的前提下保证车手的舒适性，并与转向、制动系统和座椅进行人机工程匹配，确定驾驶舱最终长度。匹配动力传动系统装配、悬架系统连接硬点及整车轴距、轮距等参数，确定防滚架最终参数。3.通过三维建模软件CATIA中创成式外形设计模块建立车架模型[2] ：车架在建模设计过程中严格按照空间xoy、xoz、yoz三个平面的分布。尽量采用点建立空间结构，然后再在零件设计或创成式外形设计三维空间中进行连线以及其他倒圆角等处理，更便于修改（catia在空间线的大批量修改中容易报错）。4.利用ANSYS软件进行校核：向ANSYS中导入车架实体模型，设置所选钢管材料属性参数，划分网格约束悬架硬点施加载荷，进行结构校核。图1为巴哈赛车车架设计流程：
（三）材料选型1.根据巴哈大赛赛事规则，用于主要防滚架构件的材料必须是[3] ：防滚架主要结构件使用材料是：无缝管或者焊管。材料不低于20#碳素钢，规格不低于25×1mm或者2.弯曲刚度和强度按国家标准超过或者等于20#碳素圆形钢的钢型材。不管使用的型钢材料或者断面的尺寸如何，型钢壁厚不得少于1.60mm，碳含量不少于0.18%。对于不同材料的圆形钢管的抗弯扭能力，我们进行了结构等同性对比，结果如表1所示。主要公式计算如下：截面惯性矩I： （1）式中：D：外径 d：内径摘要：设计一款有足够的刚度和强度，同时满足结构简洁，性能可靠要求的巴哈赛车车架。文章以武汉理工大学巴哈赛车队U26赛车车架为例，运用三维建模软件CATIA进行车架建模，通过ANSYS软件对车架进行校核。得到性能优良的一款巴哈赛车车架。该设计方法可以为其他相关赛车车架的设计提供参考。关键词：巴哈赛车 钢管式车架 三维建模 仿真分析 轻量化 中图分类号：TH692.9 文献标识码：J文章编号：1003-0069（2020）06-0026-03Abstract：In order to design a sufficient stiffness and strength，while meeting the requirements of simple structure，reliable performance of baja racing frame.Taking the U26 racing frame of baja racing team of Wuhan University of Technology as an example，the three-dimensional modeling software CATIA was used to model the frame，and then the ANSYS software was used to check and optimize the design.To get the requirements of a baja racing frame.It provides reference for the design of other relevant racing frames.Keywords：Baja racing Steel tube frame 3d modeling The optimization design simulated analysis武汉理工大学汽车工程学院 付 豪 邓小禾武汉理工大学国际教育学院 徐颖航武汉理工大学汽车工程学院 雷鸿谦
轻型载货汽车设计(底盘设计)开题报告
大学毕业设计（论文）开题报告
（学生填表）
院系：车辆与动力工程学院 2013年4月12日
课题名称 轻型载货汽车设计（底盘设计）
学生姓名 专业班级 课题类型 毕业设计
指导教师 职称 课题来源 组合生产
1. 设计（或研究）的依据与意义
随着现在科学技术的发展，人们出行的日益繁忙，汽车作为一种快速便捷的交通工具，在外出，旅行，载货中起着越来越重要的作用，给人们生活带来了许多的方便。被称为“改变世界的工具”。汽车品种的多样性可满足各种生产、生活活动的需求，而且有良好的社会效益。
汽车的进步如同社会进步一样，与我们息息相关。从早期的蒸汽机到后来的内燃机车再到现在的电动汽车、燃料汽车等，反映出了一条汽车发展的轨迹。汽车诞生100多年来，涌现了各种有关汽车技术发明，汽车面貌日新月异，随着汽车工业的不断发展，人们对汽车各方面的性能也提出更高的要求。不仅要求汽车有良好的动力性，经济性，更要求有最好的安全性，更低的污染以及舒适的乘坐性能和轻便的驾驶性能等。
底盘是汽车上由传动系、行驶系、转向系和制动系四部分组成的组合，支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，承受发动机动力，保证正常行驶。 底盘由传动系、行驶系、转向系和制动系四部分组成。
2. 国内外同类设计（或同类研究）的概况综述
国内轻型卡车产品与国外产品相对，对国内环境适应能力更强。我国轻型车使用范围广阔，从田间到工地，从广大农村到大城市，各种环境对轻型卡车的环境适应能力提出了较高的要求。我国轻型卡车制造商，对产品多年持续不断的适应性设计，使我国轻卡产品能够应对国内复杂的使用环境，而国外进口同类产品，对国内的环境适应能力则相对薄弱很多。
随着世界汽车对汽车发动机动力性、经济性和排放提出了更高要求和计算机技术的迅速发展，柴油机被公认为节能的代表和减少汽车尾气排放污染的有力工具，汽车柴油化也是汽车发动机发展的一大趋势。柴油机的开发焦点已由传统的优先考虑经济性、可靠性和耐久性逐步转为目前的优先考虑环保的要求，即以优先保护好人类赖以生存的地球环境为出发点去考虑采用何种技术，去评价其先进性。
FSAE方程式赛车车架设计-开题报告
毕业设计（论文）开题报告
学生姓名 系部 汽车系 专业、班级
指导教师姓名 职称 教授 从事
专业 是否外聘 □是□否
题目名称 FSAE方程式赛车车架优化设计
一、 课题研究现状、选题目的和意义
课题研究现状：
Formula SAE 赛事由美国汽车工程师协会（the Society of AutomotiveEngineers 简称SAE）主办。SAE 是一个拥有超过60000 名会员的世界性的工程协会，致力与海、陆、空各类交通工具的发展进步。
Formula SAE 是一项面对美国汽车工程师学会学生会员组队参与的国际赛事，于1980 年在美国举办了第一届赛事。比赛的目的是设计、制造一辆小型的高性能赛车。目前美国、欧洲和澳大利亚每年都会定期举办该项赛事。
Formula SAE 发展的初衷是想创立一个小型的道路赛车比赛，而现在已经发展成为一个拥有大约20
竞赛因素的大型比赛，参与者包括赛车和车队。Formula SAE 向年轻的工程师们提供了一个参与有意义的综合项目的机会。由参与的学生负责管理整个项目，包括时间节点的安排，做预算以及成本控制、设计、采购设备、材料、部件以及制造和测试。Formula SAE 为在传统教室学习中的学生提供了一个现实的工程经历。Formula SAE 队员在这个过程中将会经受考验，面对挑战，培养创造性思维和实践能力出于此项比赛的宗旨，参赛学生们是被一个假象的制造公司雇佣，让他们制造一辆原型车，用于量产前的各项评估。目标市场就是那些会在周末去参加高速穿障比赛（Autocross）的非专业车手。因此，这些赛车在加速、制动、和操控性方面要有非常好的表现。它们要造价低廉、便于维修并且足够可靠。另外，这些赛车的市场竞争力会因为一些附加因素，比如美观、舒适性和零件的兼容性而得到提升。对于设计团队来说，挑战在于要在一定的时间和一定的资金限制下，设计和制造出最能满足这些目的的原型车。每一项设计将会与其他的设计一起参与比较和评估从而决出最佳整车。

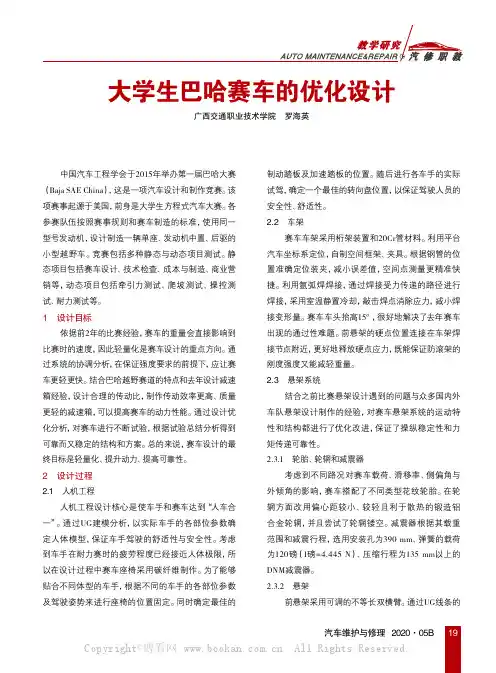

大学生巴哈赛车的优化设计
