河源电厂掺烧印尼煤期间水冷壁温度控制调整分析53
河源电厂掺烧印尼煤期间水冷壁温度控制调整分析
我厂两台锅炉在大幅掺烧印尼煤时，水冷壁壁温整体偏高，其中前墙和右墙小管号管壁温度偏高幅度最大。尤其在变负荷时，各墙管壁（小管号水冷壁）壁温不同程度的超温，#2炉尤甚。如果将负荷变化率降低可减轻超温程度，但目前为避免调度两个细则考核，负荷变化率置于9MW/min。
一、水冷壁局部超温因素
除去负荷变化率因素外，水冷壁局部超温的原因分为内因何外因两类：内因是各水冷壁管内水的流量分配不均引起的热偏差；外因是炉内火焰分布不均引起热偏差、受热面清洁度等等。其中，前者的影响因素较复杂，如各管子间设计时就存在的阻力偏差、节流孔不同及其清洁度不同引起的阻力偏差等等。机组运行中，我们对由内因造成的超温处理手段很有限。外因引起的超温，常见的有制粉系统的煤粉浓度不均、配风不当、燃烧器的投用组合方式不当，热面清洁度等原因。鉴于运行可操作手段，主要从吹灰，风煤的配比及调整方面分析原因。经过实践，我们提出低负荷部分水冷壁管壁超温控制方法。如图1，我厂水冷壁温度测点分布图.
在大幅掺烧、单烧印尼煤期间，低负荷时水冷壁前墙和右墙小管号水冷壁壁温偏高。这与直流燃烧器的特性相一致。直流燃烧器单个喷口射流射程较远，但卷吸量不大。其射流本身卷吸高温烟气的能力不够强。这就使得某一角上燃烧器煤粉气流着火所需的热量除依靠射流本身卷吸的高温烟气和接受炉膛火焰的辐射热以外，主要靠四角布置中来自上游邻角正在剧烈燃烧的火焰横扫过来的混合和加热作用。这也导致了切圆燃烧燃烧器出口气流都会有一定程度的偏斜，且是偏向炉墙一侧。一次风射流的偏斜主要受邻角气流的横向推力作用。其中二次风起到主要作用，因为二次风动量增加，射流的旋转强度增大，对四角气流的横向推力也就增大。而配烧的印尼煤具有挥发分高(Vdaf=38.7%)、外水分高、灰分低、灰熔点低的特性。所以我们初步判断：第一，#1和#2燃烧器喷口射流刚性过大导致火焰偏斜向前墙和右墙。第二，热负荷过于集中。
图1：水冷壁温度测点分布图
结合前期在二次风自动时，通过调整燃烧器摆角，减小过热度偏置和水煤比，扔无法有效控制壁温的情况。初步判断U、L层附加风占所有二次风比例偏大。进一步的减弱了燃烧器喷口射流的刚性。
二、水冷壁温度控制调整试验
为了验证我们上面所述U、L层附加风占所有二次风比例偏大造成燃烧器出口一次风粉刚度减弱的现象，我做如下调整：
1、U、L层附加风在手动，且比自动时偏小30%左右进行。
2、负荷变化率在6.5—7MW/min。
3、过热度偏置-3到-7之间。
2.1 试验1：吹灰调整
保持过热器再热器管屏的清洁。因印尼煤不易结焦，此时加强过热器再热器管屏吹灰，有利于总煤量减少，变相减少水冷壁区域热负荷。某日#2炉在350MW左右频繁波动，锅炉水冷壁左墙NO31--NO63，右墙NO15--NO35壁温持续超温，调整无效。吹短吹后效果改善不明显，吹完四组长吹后，壁温整体趋势变好，最高温度由545℃降至484℃，超温点均降至报警值以下，趋势详见图2。 图2：长吹后壁温变化图
2.2试验2：调整磨煤机组合及出力
投运的燃烧器过于集中，会导致截面热负荷偏高。加上印尼煤挥发分高，易着火特点，会进一步提高了水冷壁区域热负荷强度，导致壁温偏高。如果将磨煤机隔层组合可能会有利于降低热负荷过于集中，改善水冷壁超温现象。为此我们将CDEF组合改为BCDF组合。
经过磨煤机组合调整，水冷壁温改善效果如图3和图4所示。通过对比我们可以看到隔层燃烧时水冷壁壁温相比没有隔层时偏低。
我厂传统的燃烧方式是尽可能的提高上层磨的煤量，以提高火焰中心，降低水冷壁温。但配烧印尼煤时，经过试验，均衡各台磨煤机煤量是有利于降低水冷壁壁温的。所以在低负荷时，保证单烧印尼煤的2C磨不低于30T/H的先决条件下，尽可能的均衡各台磨出力。
图3：2C\2D\2E\2F磨运行水冷壁壁温图
图4：2B\2C\2D\2F磨运行水冷壁壁温图
所以通过以上试验，分散磨煤机组合及均衡磨煤机出力有利于降低水冷壁壁温，减缓超温程度。
2.3试验3：调整辅助风比例
减弱#1#2角射流刚性，使火焰中心向后墙及移动，在火焰中心移动过程中，根据壁温变化适当调整#3和#4角射流刚性。
因为低负荷时，各辅助风、周界风开度已经很小，无法通过关小#1#2角各辅助风风门开度来减弱其射流刚性。故通过开大下游辅助风风门，提高下游射流刚性的方法降低壁温。具体为：前墙小管号超温，则开大#2角相关辅助风开度；同样，后墙的对应为#3角辅助风；左墙的对应的为#1角辅助风；右墙的对应的为#4角辅助风。
2.4试验四：提高磨煤机入口风压
单烧印尼煤时为了防止爆燃等，规定如下：
表1: C磨单烧印尼煤规定参数表
通过运行经验，这个风压完全可以满足制粉系统的安全运行。但因为印尼煤着火点提前，加之偏烧，所以判断现有的风压仍偏低。5月26日右墙壁温超温，调整无效后，提高各台磨煤机入口一次风压，各墙壁温恢复正常，趋势如图5所示。
图5：2C磨入口一次风压变化前后壁温变化图
三、试验小结及运行建议
通过以上燃烧调整试验，小结如下：
1.适当降低过热度偏置至运行，通过增加水量来达到增强水冷壁管水循环动力的目的。
2.400MW以下时减少U、L层附加风开度，有利于降低水冷壁壁温。其开度在25%---40%之间调整。同时注意脱硝出口氮氧化物和氨逃逸率，及时手动调整。 3.当壁温出现大幅上升时，手动增加其对应侧辅助风开度，以增强其刚性，减少偏斜幅度。具体为：前墙小管号超温，则开大#1角相关辅助风开度；同样，后墙的对应为#3角辅助风；左墙的对应的为#2角辅助风；右墙的对应的为#4角辅助风。
4.正常运行时燃烧器摆角在水平位置，保留调节空间。
5.适当增加长吹吹灰频率，保证过热器和再热器清洁度。亦可以达到减弱水冷壁区域热负荷强度的目的。
6.大幅掺烧、单烧印尼煤的情况下，可适当隔一层组合燃烧器。低负荷时除了均衡各台磨出力，并适当提高磨煤机入口一次风压到6.5KPa以上。
这些都是在现有的基础上的一些调控手段，如有调节建议做以下：
1.做炉内动力场实验，确定偏烧情况。
2.掺烧印尼煤时，除了降低单烧磨的煤粉细度，也可试验同步提高掺烧磨的煤粉系统。整体推迟煤粉着火时间。
3.将各台磨煤机出口四个粉管的一次风速调整一致。下表是300MW时，2C\2D\2E\2F磨运行各角风速。其中2B和2F磨无风速测点。
表2：300MW时2C\2D\2E\2F磨运行各角一次风速表
660MW超超临界机组深度调峰工况下水冷壁超温分析控制策略研究
660MW超超临界机组深度调峰工况下水冷壁超温分析控制策略研究
摘要：由于我厂660MW超超临界火电机组在参与深度调峰时，偶尔出现的水冷壁超温现象。本文通过分析超温时总燃料量、主给水流量、过热度等参数的变化，发现锅炉水冷壁超温主要是过热度变化较大，即变负荷过程中水煤比的短时失衡造成。并提出了一种利用升、降负荷的速率和幅度的回路、水冷壁最高温度点的温升速率和温升幅度的回路和中间点过热度偏差补偿回路等三个回路来减少锅炉水冷壁超温现象的控制策略。
关键词：水冷壁壁温；超温；深度调峰；水煤比
Analysis and Control Strategy of water wall overtemperature for
660MW ultra-supercritical Unit under deep peak regulating condition
ChenHao
(Inner Mongolia Datang International Xilinhot Power Generation Co.,
ltd, Inner Mongolia xilinhot city, 026000，China)
Abstract：Because the 660MW ultra-supercritical thermal power unit is
involved in deep peak regulation, the phenomenon of water wall
overtemperature occasionally appears. In this paper, by analyzing the
changes of total fuel amount, main feed water flow, superheat and
other parameters during overtemperature, it is found that the

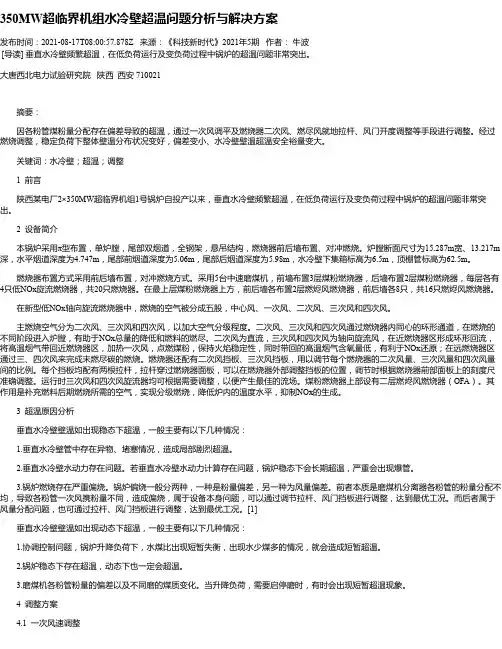

350MW超临界机组水冷壁超温问题分析与解决方案
350MW超临界机组水冷壁超温问题分析与解决方案
发布时间：2021-08-17T08:00:57.878Z 来源：《科技新时代》2021年5期 作者： 牛波[导读] 垂直水冷壁频繁超温，在低负荷运行及变负荷过程中锅炉的超温问题非常突出。
大唐西北电力试验研究院 陕西 西安 710021
摘要：
因各粉管煤粉量分配存在偏差导致的超温，通过一次风调平及燃烧器二次风、燃尽风就地拉杆、风门开度调整等手段进行调整。经过燃烧调整，稳定负荷下整体壁温分布状况变好，偏差变小、水冷壁壁温超温安全裕量变大。
关键词：水冷壁；超温；调整
1 前言
陕西某电厂2×350MW超临界机组1号锅炉自投产以来，垂直水冷壁频繁超温，在低负荷运行及变负荷过程中锅炉的超温问题非常突出。
2 设备简介
本锅炉采用π型布置，单炉膛，尾部双烟道，全钢架，悬吊结构，燃烧器前后墙布置、对冲燃烧。炉膛断面尺寸为15.287m宽、13.217m深，水平烟道深度为4.747m，尾部前烟道深度为5.06m，尾部后烟道深度为5.98m，水冷壁下集箱标高为6.5m，顶棚管标高为62.5m。
燃烧器布置方式采用前后墙布置，对冲燃烧方式。采用5台中速磨煤机，前墙布置3层煤粉燃烧器，后墙布置2层煤粉燃烧器，每层各有4只低NOx旋流燃烧器，共20只燃烧器。在最上层煤粉燃烧器上方，前后墙各布置2层燃烬风燃烧器，前后墙各8只，共16只燃烬风燃烧器。
在新型低NOx轴向旋流燃烧器中，燃烧的空气被分成五股，中心风、一次风、二次风、三次风和四次风。
主燃烧空气分为二次风、三次风和四次风，以加大空气分级程度。二次风、三次风和四次风通过燃烧器内同心的环形通道，在燃烧的不同阶段进入炉膛，有助于NOx总量的降低和燃料的燃尽。二次风为直流，三次风和四次风为轴向旋流风，在近燃烧器区形成环形回流，将高温烟气带回近燃烧器区，加热一次风，点燃煤粉，保持火焰稳定性，同时带回的高温烟气含氧量低，有利于NOx还原；在远燃烧器区通过三、四次风来完成未燃尽碳的燃烧。燃烧器还配有二次风挡板、三次风挡板，用以调节每个燃烧器的二次风量、三次风量和四次风量间的比例。每个挡板均配有两根拉杆，拉杆穿过燃烧器面板，可以在燃烧器外部调整挡板的位置，调节时根据燃烧器前部面板上的刻度尺准确调整。运行时三次风和四次风旋流器均可根据需要调整，以便产生最佳的流场。煤粉燃烧器上部设有二层燃烬风燃烧器（OFA）。其作用是补充燃料后期燃烧所需的空气，实现分级燃烧，降低炉内的温度水平，抑制NOx的生成。

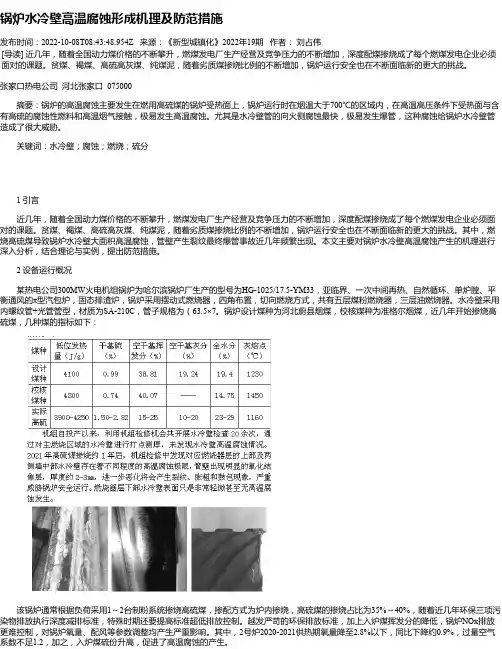

锅炉水冷壁高温腐蚀形成机理及防范措施
锅炉水冷壁高温腐蚀形成机理及防范措施
发布时间：2022-10-08T08:43:48.954Z 来源：《新型城镇化》2022年19期 作者： 刘占伟[导读] 近几年，随着全国动力煤价格的不断攀升，燃煤发电厂生产经营及竞争压力的不断增加，深度配煤掺烧成了每个燃煤发电企业必须面对的课题。贫煤、褐煤、高硫高灰煤、纯煤泥，随着劣质煤掺烧比例的不断增加，锅炉运行安全也在不断面临新的更大的挑战。
张家口热电公司 河北张家口 075000
摘要：锅炉的高温腐蚀主要发生在燃用高硫煤的锅炉受热面上，锅炉运行时在烟温大于700℃的区域内，在高温高压条件下受热面与含有高硫的腐蚀性燃料和高温烟气接触，极易发生高温腐蚀。尤其是水冷壁管的向火侧腐蚀最快，极易发生爆管，这种腐蚀给锅炉水冷壁管造成了很大威胁。
关键词：水冷壁；腐蚀；燃烧；硫分
1 引言
近几年，随着全国动力煤价格的不断攀升，燃煤发电厂生产经营及竞争压力的不断增加，深度配煤掺烧成了每个燃煤发电企业必须面对的课题。贫煤、褐煤、高硫高灰煤、纯煤泥，随着劣质煤掺烧比例的不断增加，锅炉运行安全也在不断面临新的更大的挑战。其中，燃烧高硫煤导致锅炉水冷壁大面积高温腐蚀，管壁产生裂纹最终爆管事故近几年频繁出现。本文主要对锅炉水冷壁高温腐蚀产生的机理进行深入分析，结合理论与实例，提出防范措施。
2 设备运行概况
某热电公司300MW火电机组锅炉为哈尔滨锅炉厂生产的型号为HG-1025/17.5-YM33，亚临界、一次中间再热、自然循环、单炉膛、平衡通风的π型汽包炉，固态排渣炉，锅炉采用摆动式燃烧器，四角布置，切向燃烧方式，共有五层煤粉燃烧器，三层油燃烧器。水冷壁采用内螺纹管+光管管型，材质为SA-210C，管子规格为（63.5×7。锅炉设计煤种为河北蔚县烟煤，校核煤种为准格尔烟煤，近几年开始掺烧高硫煤，几种煤的指标如下：
该锅炉通常根据负荷采用1～2台制粉系统掺烧高硫煤，掺配方式为炉内掺烧，高硫煤的掺烧占比为35%～40%，随着近几年环保三项污染物排放执行深度减排标准，特殊时期还要提高标准超低排放控制。越发严苛的环保排放标准，加上入炉煤挥发分的降低，锅炉NOx排放更难控制，对锅炉氧量、配风等参数调整均产生严重影响。其中，2号炉2020-2021供热期氧量降至2.8%以下，同比下降约0.9%，过量空气系数不足1.2，加之，入炉煤硫份升高，促进了高温腐蚀的产生。 3 高温腐蚀的形成机理

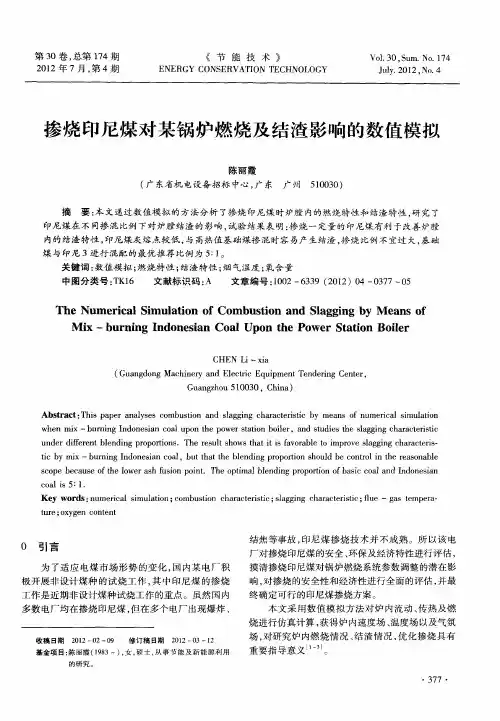

掺烧印尼煤对某锅炉燃烧及结渣影响的数值模拟
第３Ｏ卷，总第１７４期 ２０１２年７月，第４期 《节能技术》 ＥＮＥＲＧＹ ＣＯＮＳＥＲＶＡＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ Ｖｏ１．３０，Ｓｕｍ．Ｎｏ．１７４ Ｊｕｌｙ．２０１２，Ｎｏ．４
掺烧印尼煤对某锅炉燃烧及结渣影响的数值模拟
陈丽霞
（广东省机电设备招标中心，广东 广州 ５１００３０）
摘要：本文通过数值模拟的方法分析了掺烧印尼煤时炉膛内的燃烧特性和结渣特性，研究了
印尼煤在不同掺混比例下对炉膛结渣的影响，试验结果表明：掺烧一定量的印尼煤有利于改善炉膛
内的结渣特性，印尼煤灰熔点较低，与高热值基础煤掺混时容易产生结渣，掺烧比例不宜过大．基础
煤与印尼３进行混配的最优推荐比例为５：１。
关键词：数值模拟；燃烧特性；结渣特性；烟气温度；氧含量
中图分类号：ＴＫ１６ 文献标识码：Ａ 文章编号：１００２—６３３９（２０１２）０４—０３７７—０５
Ｔｈｅ Ｎｕｍｅｒｉｃａｌ Ｓｉｍｕｌａｔｉｏｎ ｏｆ Ｃｏｍｂｕｓｔｉｏｎ ａｎｄ Ｓｌａｇｇｉｎｇ ｂｙ Ｍｅａｎｓ ｏｆ
Ｍｉｘ——ｂｕｒｎｉｎｇ Ｉｎｄｏｎｅｓｉａｎ Ｃｏａｌ Ｕｐｏｎ ｔｈｅ Ｐｏｗｅｒ Ｓｔａｔｉｏｎ Ｂｏｉｌｅｒ
ＣＨＥＮ Ｌｉ—ｘｉａ
（Ｇｕａｎｇｄｏｎｇ Ｍａｃｈｉｎｅｒｙ ａｎｄ Ｅｌｅｃｔｒｉｃ Ｅｑｕｉｐｍｅｎｔ Ｔｅｎｄｅｒｉｎｇ Ｃｅｎｔｅｒ，
Ｇｕａｎｇｚｈｏｕ ５１００３０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｓｅｓ ｃｏｍｂｕｓｔｉｏｎ ａｎｄ ｓｌａｇｇｉｎｇ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｂｙ ｍｅａｎｓ ｏｆ ｎｕｍｅｒｉｃａｌ ｓｉｍｕｌａｔｉｏｎ
ｗｈｅｎ ｍｉｘ—ｂｕｒｎｉｎｇ Ｉｎｄｏｎｅｓｉａｎ ｃｏａｌ ｕｐｏｎ ｔｈｅ ｐｏｗｅｒ ｓｔａｔｉｏｎ ｂｏｉｌｅｒ，ａｎｄ ｓｔｕｄｉｅｓ ｔｈｅ ｓｌａｇｇｉｎｇ ｃｈａｒａｃｔｅｒｉｓｔｉｃ
ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ｂｌｅｎｄｉｎｇ ｐｒｏｐｏｒｔｉｏｎｓ．Ｔｈｅ ｒｅｓｕｌｔ ｓｈｏｗｓ ｔｈａｔ ｉｔ ｉｓ ｆａｖｏｒａｂｌｅ ｔｏ ｉｍｐｒｏｖｅ ｓｌａｇｇｉｎｇ ｃｈａｒａｃｔｅｒｉｓ－
关于超超临界二次再热机组再热汽温控制策略探讨
关于超超临界二次再热机组再热汽温控制策略探讨
发布时间：2021-08-03T06:54:50.517Z 来源：《电力设备》2021年第5期 作者： 谢晓辉
[导读] 探究整体机组的再热汽温，对提高机组的安全性、稳定性与经济性等具有十分重要的作用。
（深能合和电力（河源）有限公司 517600）
摘要：超超临界二次再热机组在实际运行中，需要综合考虑多种因素，才能提高机组的工作效率，降低再热汽温的偏差。结合二次再热机组运行的基本现象及要求为基础，针对在运行过程中影响再热汽温偏差的主要因素进行分析，并提出了相应的优化措施。
关键词：超超临界；二次再热；汽温控制
二次再热机组锅炉增加了一级再热器，系统的功能比较复杂，与同等级同发电容量的一次再热锅炉比，它的节能效率更高，而且二次再热机组的蒸汽参数也发生了变化，机组各个受热面吸热量匹配的难度更大，由于一、二次再热气温存在多种差异，探究整体机组的再热
汽温，对提高机组的安全性、稳定性与经济性等具有十分重要的作用。
一、设备概述
河源电厂二期锅炉是由东方锅炉厂设计制造的超超临界变压运行直流炉，二次中间再热、单炉膛、平衡通风、固态排渣、露天布置、全钢构架、全悬吊Π型炉。锅炉燃烧方式为前后墙对冲燃烧，采用双层等离子点火系统，燃烧器采用东方锅炉设计的外浓内淡型第三代低
NOX旋流煤粉燃烧器。锅炉的设计煤种为神华神东煤，校核煤种1为印尼煤，校核煤种2为晋北烟煤，保证过热蒸汽出口压力为33.2MPa，出口温度为605℃；一次再热蒸汽出口压力为11.12MPa，出口温度为623℃,二次再热蒸汽出口压力为3.41MPa，出口温度为623℃，锅炉给水
温度为314℃。
炉膛采用内螺纹管螺旋管圈+混合集箱+垂直管水冷壁，在锅炉的顶部沿烟气流动的方向设置有三级过热器、一/二次高温再热器，锅炉的尾部烟道为双竖井烟道，前烟道布置一次低温再热器，后烟道布置二次低温再热器，再热器出口布置有炉内省煤器及烟气挡板。过热器

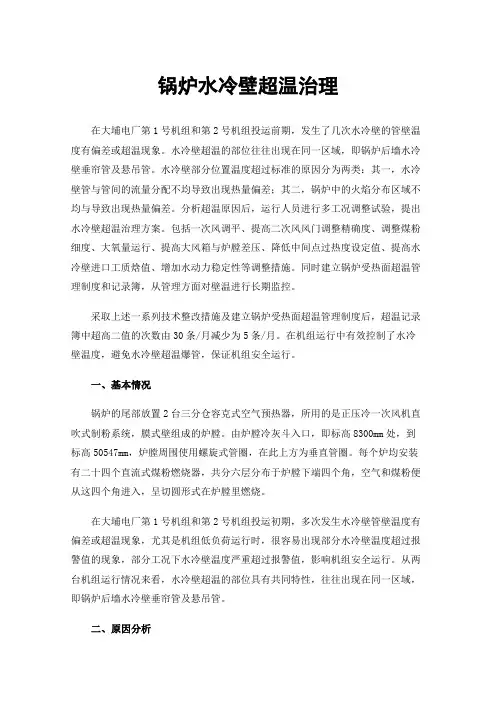

锅炉水冷壁超温治理
