取土器性能介绍与分类
取土器性能介绍与分类
1. 取土器的类型
取土器的种类很多，可按下述原则分类：
(1) 按取土器下部封闭形式分：敝口式和封闭式；
(2) 按取土器上部封闭形式分：球阀封闭式，活阀封闭式和活塞封闭式；
(3) 按取土器壁厚分：薄壁取土器，中壁取土器和厚壁取土器；
(4) 按地层分：土层、砂砾石层、砂层和淤泥层取样器。
2. 取土器的结构
不同类型取土器其结构也不同，常用的原状取土器（图7-5）由接头、球阀、残余管、
半合管、取样筒及管靴等部件构成。
图7-5 原状取土器
1-钻杆接头； 2-球阀； 3-残余管； 4-对开半合管； 5-取样筒； 6-管靴
各部件的功能要求是：管靴应淬火处理，以保证有较大的强度、硬度和刚度；管靴刃口角
度因切入土层性质不同而有差别，一般切入软土层时刃口角度较小，切入硬土层时较大，对
一般土层，刃口角度约为10°；半开合管内装有取样筒，取样筒要求平整、圆度好、光滑；
在半开管上部的残余管长度一般为300mm左右，供储存土样上部剩余土之用；阀门及其他
密封装置的主要作用是排开孔内水柱对土样的压力，保护土样的采取效果。取样时，取土器
内的水可随土样进入取样筒内，而随土样的压入冲开阀门，经上部排水孔排出流入孔壁间隙，
提升取土器时，阀门关闭，孔内水不能进入取土器，起到密封作用。
3.取土器减少土样扰动的注意事项
合理的钻进方法是保证采取不扰动土样的前提，特别对结构敏感或不稳定的土层尤为重
要。从经验来看，主要注意如下几点：
(1) 在结构性敏感土层和较疏松的砂层中需采用回转钻进，而不得采用冲击钻进；
(2) 用泥浆护孔，可以减少扰动，并注意在孔中保持足够的静水压力，防止因孔内水位
过低而导致孔底软粘性土或砂层产生松动或涌起；
(3) 取土钻孔的孔径要适当，取土器与孔壁间要有一定间隙，避免下放取土器时切削孔
壁，挤进过多的废土，尤其在软土钻孔中，时有缩径现象，则更需加大取土器与孔壁的间隙；
应保持钻孔孔壁垂直，以避免取土器切刮孔壁；
(4) 取土的前一次钻进不宜过深，以免下部拟取部位的土层受扰动。并应在正式取土前，
把已受一定程度扰动的孔底土柱清理掉，避免废土过多，以及取土器顶部挤压土样；取土前
还应准确丈量取土器深度和进尺深度等尺寸；
(5) 取土过程中每个操作工序，均应细致稳妥，以免造成扰动；取出的土应及时用蜡密
封，并注明上下，贴上标签，做好记录；在土样封存、运输和开土做试验时，都应注意避免
扰动，严防振动、日晒、雨淋和冻结。
第三章 勘探与取样
• （2）回转式取土器
• 贯入式取土器一般只适用于软土及部分可塑状土，对 于坚硬、密实的土类则不适用，对于这些土类，必须 改用回转式取土器。回转取土器主要有两种类型：
• 1)单动三重(二重)管取土器。类似于岩芯钻探中的双 层岩芯管，取样时外管切削旋转，内管不动，故称单 动。如在内管内再加衬管，则成为三重管。其代表型 号为丹尼森(Denison)取土器。丹尼森取土器的改进 型称为皮切尔(Pitcher)取土器，其特点是内管l刃口的 超前值可通过一个竖向弹簧按土层软硬程度自动调节。 单动三重管取土器可用于中等以至较硬的土层中。
• (2)压人法。压人法可分为慢速压人法和快速压 人法两种。
• (3)回转法。此法系使用回转式取土器取样，取 样时内管压入取样，外管回转削切的废土一般用 机械钻机靠冲洗液带出孔口。这种方法可减少取 样时对土试样的扰动，从而提高取样质量。
• 2．探井、探槽中采取不扰动土试样方法
• 探井、探槽中采取不扰动土试样可采用两种方式，一种 是锤击敞口取土器取样，另一种是人工刻切块状土样。 后一种方法使用较多，因为块状土试样的质量高。
• 下列要求： • (1)取土器进入土层要顺利，尽量减小摩擦阻力。 • (2)取土器要有可靠的密封性能，使取土时不至于掉土。 ， • (3)结构简单，便于加工和操作。 • 此外，还应考虑下列因素： • (1)土样顶端所受的压力，包括钻孔中心的水柱压力、大气压
力及土样与取土筒内壁摩擦 • 时的阻力。 • (2)土样下端所受的吸力，包括真空吸力、土样本身的黏聚力
• 人工采用块状土试样一般应注意以下几点：
• (1)避免对取样土层的人为扰动破坏，开挖至接近预计取 样深度时，应留下20～30cm厚的保护层，待取样时再 细心铲除。

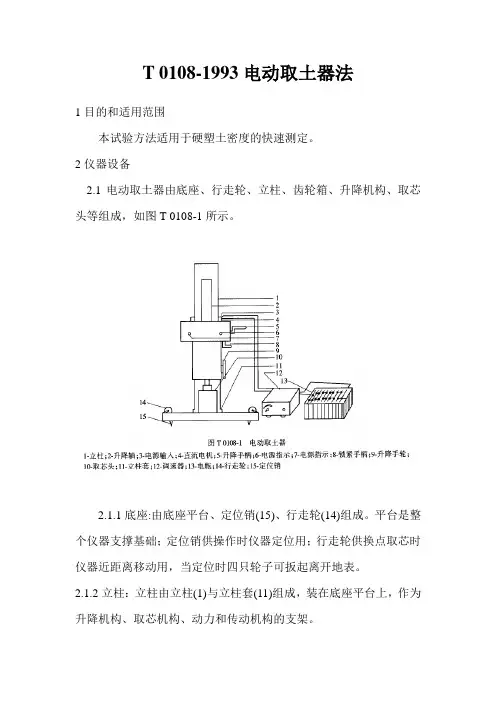

T 0108 电动取土器法
T 0108-1993电动取土器法1目的和适用范围本试验方法适用于硬塑土密度的快速测定。
2仪器设备2.1电动取土器由底座、行走轮、立柱、齿轮箱、升降机构、取芯头等组成，如图T 0108-1所示。
2.1.1底座:由底座平台、定位销(15)、行走轮(14)组成。
平台是整个仪器支撑基础；定位销供操作时仪器定位用；行走轮供换点取芯时仪器近距离移动用，当定位时四只轮子可扳起离开地表。
2.1.2立柱：立柱由立柱(1)与立柱套(11)组成，装在底座平台上，作为升降机构、取芯机构、动力和传动机构的支架。
2.1.3升降机构:由升降手轮(9)、锁紧手柄(8)组成，供调整取芯机构高低用。
松开锁紧手柄，转动升降手轮，取芯机构即可升降，到所需位置时拧紧手柄定位。
2.1.4取芯机构:由取芯头(10)、升降轴(2)组成。
取芯头为金属圆筒，下口对称焊接两个合金钢切削刀头，上端面焊有平盖，其上焊螺母，靠螺旋接于升降轴上。
取芯头有三种规格，即直径50**50、70**70、100**100，取芯头为可换式。
另配有相应的取芯套筒、扳手、铝盒等。
2.1.5动力和传动机构:主要由直流电机(4)、调速器(12)、齿轮箱组成，另配电瓶和充电器。
当电机工作时，通过齿轮箱的齿轮将动力传给取芯机构，升降轴旋转，取芯头进入旋切工作状态。
2.1.6电动取土器主要技术参数为:工作电压DC24V(36A.h);转速50一70r/min，无级调速;整机质量约35kg。
2.2天平:称量1 000g，感量1.0g(用于取芯头内径为lOcm样品的称量);称量1 000g,感量0.1g(用于取芯头内径小于7cm样品的称量)。
2.3其他:修土刀、钢丝锯及测定含水率的设备等。
3试验步骤3.1装上所需规格的取芯头。
在施工现场，取芯前，选择一块平整的路段，将四只行走轮打起，四根定位销钉采用人工加压的方法，压入路基土层中。
松开锁紧手柄，旋动升降手轮，使取芯头刚好与土层接触，锁紧手柄。
取力器型号
取力器型号导言：在机械领域中，取力器是一种常见的设备，用于从一个机械系统中获取动力，并将其转化为其他形式的输出。
取力器通常用于农业机械、建筑工程机械以及其他工业机械中。
取力器的型号种类繁多，每种型号都有其特定的用途和适用范围。
本文将介绍几种常见的取力器型号，包括万向轴、液压取力器以及电动取力器。
一、万向轴取力器万向轴取力器是一种常用的取力器型号，它通过连接机械系统的动力输出轴和需要接收动力的设备的输入轴，实现了动力传递。
万向轴取力器通常由两个万向节组成，中间以一根中心轴相连接。
万向节使得取力器能够在不同角度的工作环境下工作，具有一定的灵活性。
万向轴取力器广泛应用于农业机械中，比如收割机、拖拉机等。
二、液压取力器液压取力器是一种利用液压力传递动力的取力器型号。
它包括一个液压泵、液压控制阀以及液压马达。
当液压泵被连接到机械系统的动力轴上时，它将动力转化为液压能量，并通过液压控制阀控制液压油的流向和流量。
然后，液压能量被传递到驱动液压马达，从而驱动其他设备。
液压取力器具有容积小、传递效率高、承载能力大等优点，因此常用于建筑工程机械、船舶等领域中。
三、电动取力器电动取力器是一种利用电动机传递动力的取力器型号。
它通常由电动机、电动机控制装置以及传动系统组成。
电动取力器的工作原理是通过电动机将电能转化为动力，并通过传动系统将动力传递到其他设备中。
电动取力器具有结构简单、使用方便、功耗低等优点，被广泛应用于家用电器、汽车、工业生产线等领域。
四、取力器型号的选择与应用在选择取力器型号时，需要考虑以下因素：1. 动力需求：根据所需的动力大小和类型选择合适的取力器型号。
如需较大的动力输出，液压取力器可能是更好的选择；而对于小型机械设备，电动取力器可能更适用。
2. 工作环境：根据工作环境的特点选择合适的取力器型号。
如对于需要在不同角度下工作的设备，万向轴取力器是更适合的选择。
3. 安全性要求：根据安全性要求选择合适的取力器型号。
旋挖钻机知识(认识、选购、性能、型号、国内外发展情况、前景)
旋挖钻机什么是旋挖钻旋挖钻是（）一种适合建筑基础工程中成孔作业的施工工艺．广泛用于市政建设、公路桥梁、高层建筑等地基础施工工程，配合不同钻具，适应于干式（短螺旋），或湿式（回转斗）及岩层（岩心钻）的成孔作业，旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活，施工效率高及多功能特点。
旋挖钻机适应我国大部分地区的土壤地质条件，使用范围广，基本可满足桥梁建设，高层建筑地基础等工程的使用．目前，旋挖钻机已被广泛推广于各种钻孔灌注桩工程。
因此对旋挖钻机的施工准备与常用清水施工工艺进行技术上探讨有着十分重要的意义。
编辑本段施工准备１、资料准备（１）开工前应具备场地工程地质资料和必要的水文地质资料，桩基工程施工图及图纸会审纪要。
（２）场地和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑、精密仪器车间等的调查资料。
（３）主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好混凝土的配合比试验。
（４）具有有效的桩基工程的施工组织设计或施工方案，有关载荷、施工工艺的试验参考资料。
２、施工机械与设备用的测量仪器，如、经纬仪、水准仪、钢卷尺、旋挖钻孔机、电焊机等机械设备须有出厂合格证。
３、中小型机具的要求（１）搅拌机机体安装坚实平稳、搭有防雨操作棚；各类离合器、制动器、钢丝绳、防护罩必须安全、可靠有效；操作手应持证上岗；必须有良好的单独接地。
（２）手持电动工具必须单独安装漏电保护器；防护罩安全有效；外壳必须有接地或接零；橡皮线不准破损。
（３）电焊机有可靠的防雨措施；有良好的接地或接零保护；一、二次线接线处应有齐全的防护罩；二次线应使用线鼻子；配线不许乱搭、乱拉，焊把绝缘良好；焊工持证上岗。
（４）气瓶各类气瓶有明显的色标和防震圈，不准在露天曝晒；乙炔气和氧气瓶距离应大于５ｍ；乙炔气瓶在使用时必须装回火防止器；皮管应用夹头紧固；操作人员必须持证上岗。
