丰田卡罗拉双擎混合动力系统结构原理和故障案例分析(5)

丰田卡罗拉双擎混合动力系统结构原理和故障案例分析(5)作者:赵宝平刘静武文娟来源:《汽车与驾驶维修(维修版)》2020年第02期编者按:在能源危机和环保要求的压力下,社会对汽车燃料和排放的要求越来越高,很多国家都在大力发展纯电动汽车,但是纯电动汽车技术目前还不成熟。
而混合动力汽车既能减少能源的消耗,又可以达到更高的排放标准,所以很多车企也在研究混合动力技术。
目前丰田的混动技术得到了汽车界的认可,本文介绍卡罗拉混合动力车型的混动技术。
故障2故障现象:一用户反映车辆突然出现无法行驶的问题,仪表板上的“R”灯点亮报警。
检查分析:维修人员接车后,起动后挂入L挡踩加速踏板,无任何反应,挂入R挡也无法移动。
仪表板上“R”灯一直报警。
连接诊断仪读取故障码,其故障码为U029A。
查阅维修手册,其解释为“与混合动力电池组传感器失去通讯”。
判断造成上述故障的可能原因与以下几点有关:线束或连接器断路;混合动力控制单元出现故障;动力电池智能单元不响应。
按照以上分析的可能原因逐个检查排除,首先将动力电池断电15min。
将座椅靠背、电源线保护壳拆掉就能看见动力电池了(图48)。
断开动力电池智能单元插接器,打开点火开关,测量蓄电池电压无异常。
检测线束电阻,经检测所有线束和插接器均正常。
因为线束端测量时有电流经过,所以混合动力控制单元正常。
利用示波器检查动力电池智能单元的波形,发现波形与正常车辆有所不同,多次检验后确认动力电池智能单元内部接触不良引发了故障。
故障排除:更换新的动力电池智能单元,故障不再出现。
故障3故障现象:一用户反映车辆起步时严重闯车,无法行驶,仪表板中的身稳定系统(VSC)指示灯点亮报警。
检查分析:维修人员接车后试车,故障与用户描述一致,仪表板中的VSC指示灯点亮,且中控屏中的混合动力监视系统报警。
连接诊断仪,检测到的故障码分别为P3190、P0A0F和C1310。
查询维修手册,含义分别为发动机功率不良、发动机起动失败和HV系统故障。

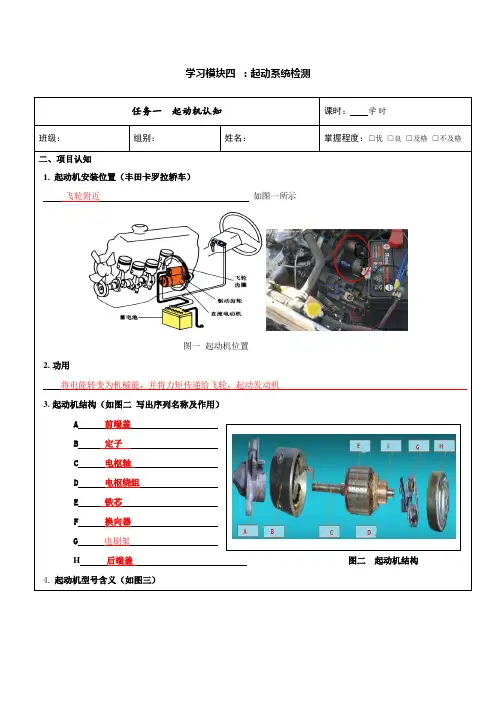

4起动系统检测

学习模块四:起动系统检测任务一起动机认知课时:学时班级:组别:姓名:掌握程度:□优□良□及格□不及格二、项目认知1. 起动机安装位置(丰田卡罗拉轿车)飞轮附近如图一所示图一起动机位置2.功用将电能转变为机械能,并将力矩传递给飞轮,起动发动机3.起动机结构(如图二写出序列名称及作用)A 前端盖B 定子C 电枢轴D 电枢绕组E 铁芯F 换向器G电刷架H 后端盖图二起动机结构4.起动机型号含义(如图三)图三 起动机型号5、点火开关使用规范(1)有钥匙常规启动(2)无钥匙启动(3)插入式智能钥匙启动6、起动机正确使用与维护(1)传统起动机保养是汽车每行驶 3000 公里时,应检查并保养起动机型号:QDJ1315C-1表示的含义QD: 起动机 J: 带减速 机构1: 电压等级12v3: 功率等级 15: 设计序号 C: 变型代号-1: 自定义有钥匙常规启动点火开关各档位功能:LOCK 锁止 ;ACC 附件通电 ;ON 全车通电 ;START 起动 。
插入式智能钥匙启动:插入式智能钥匙启动,就是将钥匙插入插槽内,先按进一大半,让车接通电源(ON 档),停5s 让 油泵 建立油压,再将钥匙 按到底部车辆就可以起动了无钥匙启动: 轻轻按一下,接通电源,相当于是 附件 档;再轻轻按第二下,相当于 全车通电 档位,油泵建立油压,等大概 3 秒,让油泵充分建立油压,准备启动,各部位电脑自检完成。
用力第三下,就是按下停顿 2 秒启动车辆。
自动挡启动时需要踩 制动踏板 。
手动挡启动时,踩住 离合器 踏板。
(2)汽车每行驶5000km时,检查测试电刷磨损程度以及电刷弹簧压力,均应在规定范围之内(3)每年都应对启动机进行解体保养。
但实际上,一般汽修厂(4s店)对起动机都是只换不修的原则启动机的使用寿命:一般可达10000 次以上7、根据提示判断下列起动机是哪种件A是拆车件 B是原厂件C是品牌件 D是正厂件(1)原厂件:主要来自主机厂和4S店,带品牌厂标包装,起动机上还是起动机包装上都厂牌的Logo;(2)正厂件:是副厂件的一种,带有生产厂家的包装和Logo,只是该厂家某些原因没有进入汽车主机厂设备采购大名单,所以不能打厂牌Logo,这是质优价廉的好货;(3)下线件:来自4S店,是成色很新原厂件,但没有包装,而且可能存在质量缺陷,和纯拆件难区分(4)品牌件\副厂件\海外件:实际都是副厂件,主要来自各种生产厂家,有的厂家就是主机厂供货商,由于某些原因被排除到采购名单之外了。
