八年级物理光的折射作图题
光的折射作图
1、一条光线照射到水面发生反射和折射，这条光
线经水面折射后的光线如下图所示。
请在下图中画
出它的入射光线和反射光线的大致方向。
2、如下图所示，一容器的底面有一平面镜，容器中盛有水，一束光线与水面的夹角为 ，画出进入水中，经平面镜反射又射入空气中的光线传播路线。
3、一束光射向一块玻璃砖，如下图所示，请画出这束光进入玻璃和离开玻璃后的折射光线（注意标出相应的法线）。
4、如图乙所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。
请画出该过程的光路图。
5、如下图所示，光沿CO射向半圆形玻璃砖的圆心
O，请在图中作出光线分别透过平直界面AOB和圆弧形界面AMB时的光路图。
6、如下图所示，a、b是在水中的物点发出
的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点）
⑴其中A表示。
⑵完成该物点的成像光路图。
如7、如图所示，某同学在A点观察到水中的点光源S 所成的像处于B点位置，请画出由S点发出的光经过A点的光路图。
8、如下图所示，岸边有一物体B，潜水员从水中能
看见B的像B1，请作出一条眼睛能看到B1的折射光路图．
水
空气
一、选择题
2．如图所示，一束光从空气斜射入水中，MN为法线，由图可知折射角是()
A．∠1 B．∠2 C．∠3 D．∠4
3．当光从空气斜射到水面时，将同时发生反射和折射，图中能正确表示光的传播方向的是()
4．由于视觉原因，用钢叉刺向水中的鱼往往难以成功。
如图所示，能正确解释刺不到鱼的光路图是()
5．如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，图中能表示射水鱼观察到小昆虫的光路是()
6．站在岸上的人看到平静的水面下有一静止的物体，如图所示，如果他想用一束强光照亮物体，则应瞄准()
A．看到的物体B．看到的物体的下方
C．看到的物体的上方D．看到的物体的前方
7．如图所示，一束光斜射入容器中，在S处形成一个光斑，在向容器里逐渐加满水的过程中，光斑将()
A．向左移动B．向右移动
C．先向左移动，再向右移动D．仍在原来的位置
二、填空题
8．如图所示，一束光在空气和玻璃两种介质的分界面上同时发生反射和折射，其中________是折射光线，反射角大小等于________，MM′上方是________(选填“空气”或“玻璃”)。
9．如图所示，在“硬币实验”中，人眼在杯子旁的某处，恰好看不见不透明杯子中的硬币，然后向杯子中倒入水，随着水面的升高，奇迹出现了，人眼能看见硬币了。
这是因为光从________射向________时在水面处发生折射，从而使人看到了硬币的________(选填“实”或“虚”)像。
10．夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景。
你看到的“鱼”是由光的________形成的________像，你看到的“鱼”比真实的鱼位置要________(选填“深”或“浅”)。
11．如图所示，插入水中的筷子，在水中的部分看起来比实际位置________(选填“深”或“浅”)，是光从________中斜射入________中时发生了偏折的缘故。
12．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。
其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层时发生了________所形成的像，太阳实际在图中的________(选填“甲”或“乙”)位置。
三、作图题
13．按照题目要求作图：画出图中入射光线的折射光线。
14．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
四、实验探究题
15．小文在探究“光的折射规律”时，将光从空气分别斜射入玻璃和水中，其实验过程如下。
实验一：将光从空气斜射入玻璃中
①将半圆形玻璃砖放在标有角度的圆盘上，如图15－K－15甲所示。
②将一束激光从空气斜射向玻璃砖的圆心O处，激光在O处发生折射，记录入射角和折射角。
③逐渐增大入射角，重复步骤②。
实验所测数据如表一所示。
表一
实验次数123 4
入射角0°30°45°60°
玻璃中折射角0°17°24°30°
实验二：将光从空气斜射入水中
①将标有角度的圆盘按如图乙所示放置。
②将一束激光从空气射向水面O′处，激光在O′处发生折射，记录入射角和折射角。
③逐渐增大入射角，重复步骤②。
实验所测数据如表二所示。
表二
实验次数123 4
入射角0°30°45°60°
水中折射角0°22°35°40°
分析以上数据可得：
(1)当光从空气垂直入射到其他透明介质中时，传播方向________________。
(2)当光从空气斜射入玻璃或水中时，折射角________(选填“大于”“等于”或“小于”)入射角。
(3)当光以相同的入射角斜射入不同的介质中时，折射角________(选填“相等”或“不相等”)。

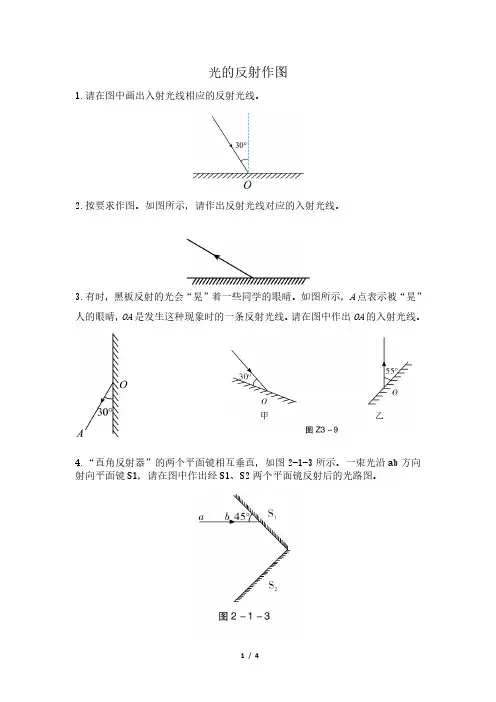

八年级上册物理光学作图题
光的反射作图1.请在图中画出入射光线相应的反射光线。
2.按要求作图。
如图所示，请作出反射光线对应的入射光线。
3.有时，黑板反射的光会“晃”着一些同学的眼睛。
如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。
请在图中作出OA的入射光线。
4.“直角反射器”的两个平面镜相互垂直，如图2-1-3所示。
一束光沿ab方向射向平面镜S1，请在图中作出经S1、S2两个平面镜反射后的光路图。
5.阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图2-1-1中画出平面镜的位置，并标明反射角的度数。
6.如图K3-2-4所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
平面镜成像的作图1.根据平面镜成像特点，在图中画出物体AB在平面镜MN中的像A′B′2.在图中根据物体AB与镜中所成的像A´B´找出平面镜的位置：3.如图所示，由点光源S发出的光，经平面镜反射后，其中一条反射光线经过A 点，试完成其光路图。
4.如图，A、B是由同一发光点S发出的反射光线，试完成光路图并确定发光点S 的位置。
光的折射作图1.画出图中的折射光线，并标出入射角∠ i和折射角∠ r。
3.请根据凸透镜和凹透镜对光线的作用完成图Z3-4中光路.4.如图3-5-8所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整.5.如答图3-5-9所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：（1）射向凹透镜的入射光线.（2）经平面镜的反射光线.6.如图Z3-11所示，在下列虚线框内填上合适的透镜.。
人教版八年级物理上册期末练习作图题-带含有答案
人教版八年级物理上册期末练习作图题-带含有答案光的反射、折射作图1．如下左图所示，入射光线与镜面的夹角为60度。
请在图中画出相应的反射光线，并标出反射角的度数。
2．完成图中的光路图。
3．按要求作图：如图所示，潜水员在水下观察空气中的物体时，也会因光的折射形成升高的虚像。
请画出潜水员的眼睛在E点观察空气中的物体S的光路图（S'是看到的虚像，要求保留作图痕迹）。
4．如图所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。
5．如图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中，请画出从AC边出射的光线。
6．如图所示，一束光AO从水中斜射入空气中，请画出反射光线和大致的折射光线。
7．作出光线透过玻璃砖的折射光路图．8．如图所示，光沿与水平面成30°角射向一平面镜，被平面镜反射后斜射入水中，请在图中画出入射到水面的光线和对应的折射光线。
平面镜作图9．如图，已知A′B′是物体AB在平面镜中的像，请作出物体AB。
10．如图所示，太阳光线AO与水平面成30°角射到井口，若用平面镜将太阳光沿竖直方向反射到井底。
请在图中画出平面镜位置和反射光线，并标出反射角的大小。
11．“HUD”是汽车应用的一种新型技术，也叫“平行显示系统”。
其原理是：位于仪表台后端的显示屏将车速、导航等信息投射到贴有透明反射膜的前挡风玻璃上，挡风玻璃将光反射给驾驶员，驾驶员就看到显示屏的虚像，让司机在不低头、不转头时就能看到车辆行驶信息。
请在上图中作出人眼B通过前挡风玻璃看到显示屏上A点的像A'的光路图。
透镜作图12．在图中画出与入射光线对应的折射光线。
13．请根据图中给出的通过凸透镜射出的光线，画出它们的入射光线。
光的综合作图14．如图，一束光线垂直于凸透镜主光轴射向平面镜，在图中画出经过平面镜反射后射向凸透镜的入射光线和折射光线。
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

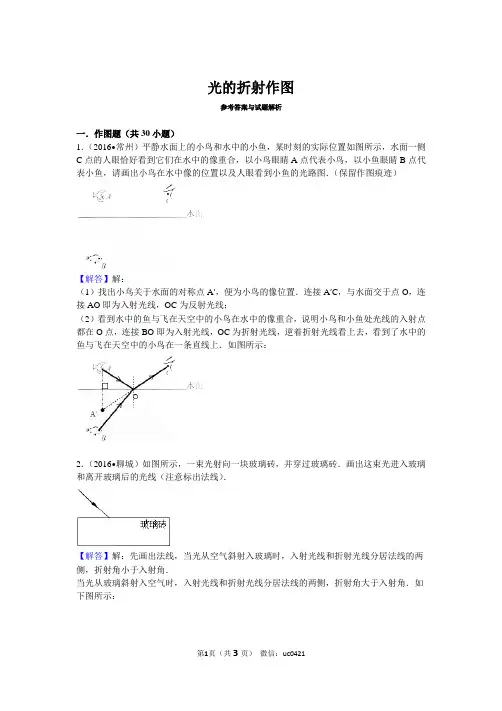

物理 光的折射作图
光的折射作图参考答案与试题解析一．作图题（共30小题）1．（2016•常州）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）【解答】解：（1）找出小鸟关于水面的对称点A′，便为小鸟的像位置．连接A′C，与水面交于点O，连接AO即为入射光线，OC为反射光线；（2）看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为入射光线，OC为折射光线，逆着折射光线看上去，看到了水中的鱼与飞在天空中的小鸟在一条直线上．如图所示：2．（2016•聊城）如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）．【解答】解：先画出法线，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角．当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角．如下图所示：3．（2016•咸宁）如图所示．OB为一束光线在水面的反射光线，0为入射点．请画出入射光线和其进入水中的折射光线．【解答】解：先过入射点作出法线，然后根据反射角与入射角相等作出入射光线AO，根据光从空气斜射入水中，折射角小于入射角作出折射光线OC，如图所示：4．（2016•大连）如图所示，一束光从空气斜射到水面上，请画出折射光线．【解答】解：首先作出法线；再由光从空气斜射入水或玻璃等透明介质中时，折射角小于入射角的规律作出折射光线，折射光线向法线靠近．如图所示：5．（2016•泰安）如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．【解答】解：连接EB，EB与界面的交点即为入射点O，OE就是折射光线，连接AO，AO 就是入射光线，即可完成水下E处的人看到路灯A的光路图；如图所示：6．（2016•黄石二模）如图，A为河底的鹅卵石，A’为河边观察者在B处看到的虚像，画出入射光线和折射光线．【解答】解：连接A′B，与水面的交点为折射点，折射点与B点间的连线为折射光线；然后连接A与折射点，即为入射光线，如图所示：7．（2016•菏泽二模）潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′．【解答】解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位置A′，如图所示：8．（2016•冠县二模）如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．【解答】解：首先光从空气垂直入射到玻璃的表面，所以传播方向不变．然后光从玻璃斜射入空气中，首先过入射点画出法线，然后根据折射角大于入射角，画出折射光线．如图所示：9．（2016•商水县二模）如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．【解答】解：作出法线，根据光从空气斜射入玻璃中时，折射角小于入射角，当光从玻璃中斜射入空气中时，折射角大于入射角．作图如下：10．（2016•宁城县模拟）作出折射光线．【解答】解：首先作出法线，然后根据光从空气斜射入玻璃中，折射角小于入射角画出折射光线．见下图：11．（2016•淮安二模）画出图中光线由三棱镜射向空气的折射光线．【解答】解：第二条光线是光从玻璃斜射入空气中，折射光线向远离法线的方向偏折，即折射光线向三棱镜的底边偏折．如下图所示：12．（2016•南阳二模）如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：13．（2016•从化区模拟）岸上的人看水池底部所装的电灯S，光路如图所示．（1）请用箭头标示四条光线的方向；（2）在图中标出人看到灯在水中的像S′；（要求：保留作图痕迹）（3）在图中画出其中一条光线在水面的反射光线．【解答】解：因为水池底部所装的电灯s，所以光线从水底射入水面，则四条光线的方向如图所示：先过折射点垂直界面作出法线，将两条折射光线反向延长，其交点即为人所看到的S点的像的位置S′，根据反射角等于入射角做其中一条光线在水面的反射光线，如图所示：14．（2016•开封二模）如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．【解答】解：光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线．在作图时，注意先做出法线．如图所示：15．（2016•襄城区模拟）图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO 的折射光线OB′的大致位置．【解答】解：入射光线AO和BO，BO入射角小，所以BO的折射光线OB′的折射角也较小，OB′应画在OA′和法线之间，如图所示：16．（2016•大连二模）如图所示，一束光从空气斜射到玻璃砖上，请画出玻璃砖内的折射光线．【解答】解：过折射点做法线，再根据光从空气斜射入玻璃时，入射角大于折射角作出玻璃砖内的折射光线；如图所示：17．（2016•香坊区二模）小东在探究“光的折射规律”时，收集了一组实验数据：当入射角为45°时，折射角为30°，请你在图中帮助小东画出折射光线，根据图示可知光的传播方向改变的角度是15°．【解答】解：已知当入射角为45°时，折射角为30°，由入射点做与法线成30°的角，标出方向即为折射光线，如图所示：由图知，折射光线与入射光线夹角为15°，即光的传播方向改变的角度是15°．故答案为：见上图；15°．18．（2016•香洲区模拟）如图所示，一束光从玻璃砖AC面重直射入，并从AB面射出，画出该过程的光路图．【解答】解：首先画出法线，当光线从空气中先折射入玻璃中时，折射角小于入射角．当折射光线入射到玻璃与空气的界面时，又将发生折射而进入空气中，此时的折射角大于入射角，如下图所示：故答案为：．19．（2016•洛阳一模）如图所示，入射光经水面反射后，反射光线与水面的夹角是30°．请画出入射光线和大致的折射光线，并标出入射角的度数．【解答】解：因为反射光线与镜面的夹角为30°，所以反射角等于入射角等于90°﹣30°=60°；过反射点做法线，根据入射角等于反射角画出入射光线，并标出入射角的大小；如图所示：20．（2016•南沙区一模）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．（1）请画出水下E处的人看到路灯S的入射光线；（2）作出该入射光线的反射光线；（3）根据平面镜成像特点画出路灯S通过水面所成的像A．【解答】解：（1）连接ES′与界面的交点即为入射点，根据光从空气中斜射入水中时，折射角小于入射角，可画出水下E处的人看到路灯S的光路图；（2）根据反射角等于入射角，在法线左侧画出反射光线；（3）过界面作S点的对称点A，即为路灯S通过水面所成的像A．如下图所示：21．（2016•射阳县二模）一束光线AO从玻璃斜射到空气，在图甲中画出它的折射光线．【解答】解：题目已经过入射点O作出垂直于界面的法线，根据折射角大于入射角画出折射光线即可．如图所示：22．（2016•孝义市一模）将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线．【解答】解：①先画出光线垂直射入水中，此时光线方向不变．②接着画光在平面镜上的反射光线：先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角．如图所示：23．（2016春•大冶市期末）如图所示，请画出光线进入球形镜和通过球形镜两次折射的光路图（O为圆心）．【解答】解：光从空气垂直入射到球形镜界面上，传播方向不变，当光从球形镜射入空气中时，折射角大于入射角，折射光线将远离法线．在作图时，注意先做出法线．如图所示：24．（2016春•太康县期中）如图所示，一束光从空气中照射到半圆形玻璃砖上，入射点是直径面的圆心O点，折射后从半圆玻璃砖圆弧面射出，请画出这束光穿过半圆形玻璃砖的大致光路图．【解答】解：首先过入射点作出法线，光线从空气斜射入玻璃砖时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变，如图所示：25．（2016春•淮安校级期中）画出图中入射光线AO对应的大致的折射光线，并标出折射角r．【解答】解：首先画出法线，然后根据光从空气斜射入水中，折射角小于入射角，画出折射光线．折射光线与法线的夹角为折射角r，如图所示：26．（2016春•威海校级期中）（1）小明利用星期天帮助五保户张奶奶从河中挑水浇园，如图1所示：A处为张奶奶家，B处为张奶奶家的菜园子．为了节约时间，请在图中确定小明的最短的行走路线．（2）小明来到河边后看到水中有一个发光物体，如图2所示：请根据图中发光物体的真实的位置做出小明看到的虚像的位置．【解答】解：（1）作出A关于河岸的对称点A′，连接A′与B，交河岸于一点O，即为取水点，连接AO、BO即可，如图所示：（2）光由A点发出，经水面射入空气中时发生折射，折射角大于入射角而射入人的眼睛点．物体的虚像的位置A′就在折射光线的反向延长线上．答案如图：27．（2015秋•槐荫区期末）如图所示为光从空气射到水面时的一条反射光线，请完成光路图，作出光线由空气斜射入水时的入射光线和大致的折射光线，并标出反射角．【解答】解：先过折射点垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据折射角小于入射角在水中画出折射光线，如图所示：28．（2015秋•黄冈校级期末）有一种玻璃制成的长方体玩具，内有光源S，摇动玩具就能发光．如图是S发出的两条入射光线，请作出其折射光线．【解答】解：由图可知，玻璃中有两条入射光线；一条入射光线从玻璃斜射入空气中，根据折射角大于入射角，画出其中的一条折射光线；另一条入射光线垂直射向玻璃表面，传播方向不发生改变，画出另一条折射光线；如图所示：29．（2015秋•岳阳校级期末）如图所示，入射光线AO从空气斜射入水中，请画出折射光线的大致位置；【解答】解：首先画出法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角．如图所示：30．（2016•淮安三模）一束光射向两物质的分界面时，折射光线如图丙所示，且折射角恰好为入射角的一半，请画出入射光线（要求标出入射角）．【解答】解：已知折射角为30度，由折射角恰好为入射角的一半，可知入射角为60°，据此根据光的折射定律画出入射光线即可，如图所示：。
物理八年级光的折射试题及答案(中考典型考点)
物理八年级光的折射试题及答案（中考典型考点）（含详细解析）一、单项选择题1. 如图所示，一束光斜射向一块玻璃砖，并穿过玻璃砖，这束光进入玻璃和离开玻璃后的光路正确的是（）A. B.C. D.2. 在图中，画出了光线射在空气与玻璃的界面处时光的传播路径图，其中正确的是（）A. B.C. D.3. 我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（）A. “绿树浓阴夏日长，楼台倒影入池塘”句中“浓阴”是光直线传播形成B. “池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的C. “大漠孤烟直，长河落日圆”，诗人看到“落日”是光线经过大气发生折射而成的像D. “朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的4. 如图所示，有一束光线斜射入盛水的容器中，在容器底形成光斑，保持入射光的方向不变，逐断放掉容器中的水，器底的光斑将（）A. 向右移动B. 向左移动C. 保持不动D. 无法判断5. 在图中，容器底的点光源发出的一束光线射到屏幕上，在点形成一光斑．若缓慢向容器中注入水，则在注水的过程中，屏幕上的光斑的位置将（）A. 逐渐降低B. 逐渐升高C. 位置不变D. 水刚淹没光源时光斑降到最低，随着水面升高光斑逐渐升高，但一直在点下方6. 人看到水池里的鱼和月亮的像，它们的形成分别是哪一种现象（）A. 都是折射现象B. 前者是折射现象，后者是反射现象C. 都是反射现象D. 前者是反射现象，后者是折射现象7. 如图所示是一束光由空气进入某透明物质时，在界面上发生的反射和折射的光路，则下列判断正确的是（）A. 可能是入射光线B.可能是折射光线C. 必定是反射光线D.必定是入射光线二、双项选择题8. 对于光在玻璃和空气的界面处发生反射和折射时的情况，下列说法中正确的是（）A. 光从空气射入玻璃中时，折射角大于入射角B. 光从空气射入玻璃中时，折射光线可能不偏折C. 光垂直入射时，入射角、反射角、折射角都是D. 随着入射角的增大，反射角增大，但折射角却减小三、填空题9. 如图所示，光在玻璃和空气的界面同时发生了反射和折射，其中反射光线是（用字母表示），入射角的度数为，界面的（左侧/右侧）是空气。
人教版八年级物理第四章第四节《光的折射》作图专题练习题(Word版附答案)
《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。
请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。
请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。
(完整word)初中物理-光的折射作图题.pdf
光的折射作图题1. 完成右图中的光路图．2. 根据图中给出的法线NN＇以及三条未标明行进方向的光线，但是已经知道入射光线是从空气射入水中，请你画出界面，标出界面哪边是水，哪边是空气，并标出入射光线，反射光线和折射光线的进行方向．3.如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．4. 请画出右图中两条平行光线通过凸透镜后的折射线．5. 图中，S'是发光点S经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．6. 如图所示，光线在空气和玻璃的界面上发生了反射和折射，若入射光线与界面的夹角是60°，则反射角是_______．界面MM＇的____________侧是空气7. 完成下列光路图8. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．9. 点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．10. 一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。
11. 在下面各图中填入适当的透镜：12. 图中已画出了通过透镜前后的入射光线和折射光线，在图中填入适当类型的透镜．13. 在图中，画出光线通过透镜后的折射光线．14. 如图所示，已画出了光通过透镜前后的方向，试在图中填上透光类型的透镜．15. 在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．16. 如图所示，A、B为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．17. 一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线．18. 通过凹透镜后的光线如右图所示，F为焦点，试画出凹透镜的入射光线．19. 根据图(1)、(2)、(3)中凹透镜、两个成直角的平面镜和凸镜的入射光线完成光路图．20. 完成下面各自的光路．。
初中物理光学复习：光的折射、凸透镜成像作图能力训练(2)整理版好复印
光的折射作图能力训练（2）【凸透镜成像的规律】1、成实像时，像与物 侧，左右、上下相。
2、变化规律 （1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点 F 点：是像和 像的分界点2F 点：是 像和 像的分界点【作图能力过关】1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.A4．画出下列各图中光线经过玻璃砖的光路5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路7、在图中的虚线框内填入适当类型的透镜，并完成光路图。
8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些C 无变化D 有时深有时浅有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成.9、在探究凸透镜成像规律的实验中（1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。
（2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
（4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ．①②B ． ③④C ．②④D ． ③①【凸透镜实验题】【例1】在做“研究凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜的两侧，如果他在光具座上无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因?答案:有三个原因：(1)由于物距小于或等于焦距，凸透镜不能成实像.(2)凸透镜成实像，但由于物距太小，光屏调不到烛焰的像所在的位置.(3)凸透镜成实像，但光屏、凸透镜、烛焰三者的中心不在同一高度. 【例2】如图“探究凸透镜成像的规律”1)凸透镜成最大实像的是在 __点。
八年级上册物理光的折射、透镜、凸透镜成像作图题期末特训20题
【答案】【答案】【答案】4．（2023新疆）请在图中画出光线AO从空气斜射入水中时的折射光线。
【答案】5．（2023四川泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。
请在图中画出折射光线，并标出折射角的角度大小。
【答案】6．（2023江苏苏州）图中，光线AO自空气斜射向水面，画出其反射光线和折射光线的大致位置；【答案】7．（2023·山东潍坊）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。
从A处向水中看去，看到刻度尺上B 点在水中所成的像位于C点，同时看到水中D点的像也位于C点。
请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
【答案】8．（2023·广西）图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。
【答案】9．（2023·辽宁本溪）小明将两个大小相同的红、蓝环粘在一起形成“8”字。
手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示。
请在乙图中作出：（1）红环最上端A点在水中的像点；（2）点为蓝环最下端B点的像，请完成从C点看到B点的光路。
【答案】10．（2023四川成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。
图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。
请在图乙中画出：①光线a经过凸透镜折射后的光线；②光线b经过平面镜反射后的光线。
【答案】11．（2023重庆）在如图中画出入射光线经凹透镜折射后的光线。
【答案】12．（2023重庆）请根据画出的光线，在答图中虚线框内画出一个适当的透镜。
【答案】13．（2023四川南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
【答案14．（2023陕西）如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。
专题03 利用折射规律的作图题(解析版)
专题03 利用折射规律的作图题1．光的折射规律（1）折射光线、入射光线和法线都在同一平面内。
(2)折射光线和入射光线分居法线两侧。
（3）光从空气斜射入其他介质中时，折射光线向法线方向偏折，即折射角小于入射角(如图甲所示）；光从其他介质斜射入空气时，折射光线向远离法线的方向偏折，即折射角大于入射角(如图乙所示）。
(4)光路是可逆的。
2.光的折射规律作图考法(1)根据入射光线及其给定的分界面作出折射光线或反射光线；(2)根据入射光线和折射光线，作出法线；(3)根据给定的入射光线和折射射光线，判断分界面及其介质。
3.光的折射规律作图注意事项(1)注意“箭头”方向；(2)折射成像一定要画成“虚线”；(3)根据入射角和折射角大小，可以判断界面上方是空气还是其它透明介质。
（4）折射角是折射光线与法线的夹角，不要误认为是折射光线和界面的夹角．【例题1】（2019吉林）请在下图中画出折射光线的大致位置。
【答案】如图所示。
【解析】根据光的折射规律可知；当光从空气斜射入水或其它透明介质时，折射角小于入射角；当光从水或其它透明介质斜射入空气中时，折射角大于入射角。
首先通过入射点做垂直于分界面的法线，然后在法线右侧水里面根据“折射角小于入射角”画出折射光线的大致位置。
【例题2】（2020贵州黔西南）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
【答案】【解析】当折射光线进入人眼时，人凭光沿直线传播的感觉，判断硬币在折射光线的反向延长线上的C处，人看到的是硬币的虚像；从题中条件可知，人眼在B处，像在C处，先连接B、C两点，与水面交于点O，那么O为入射点，再连接AO，这为入射光线，标上箭头，OB为折射光线，并标上箭头。
1.（2019深圳）一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
【答案】如图所示.【解析】首先通过入射点做垂直与分界面的法线，然后根据入射角等于反射角做出入射光线；最后在法线上面玻璃一侧，根据折射角小于入射角做出折射光线。
