雨水头和雨水斗 【篇一：屋面雨水排水系统的布置与安装】 屋面雨水排水系统的布置与安装 屋面雨水排水系统的布置与安装： ⑴雨水斗： 雨水斗应满足最大限度地迅速排除屋面雨雪水的要求，排泄雨水时最小限度的掺气，并能拦截粗大杂质。分铸铁浇铸的65型和钢板焊制的79型两种晒台、屋顶花园等供人们活动的屋面上，宜采用平篦式雨水斗。 布置雨水斗时，应以伸缩缝或沉降缝为排水分水线，否则应在该缝两侧各设一个雨水斗。当两个雨水斗连接在同一根立管或悬吊管上时，应采用伸缩接头，并保护密封。 在防火墙外设置雨水斗时，应在防火墙的两侧各设一个雨水斗。 在寒冷地区，雨水斗应尽量布置在受室内温度影响的屋面及雪水易融化的天沟范围内，雨水立管应布置在室内。 雨水斗的间距一般采用12~24m.天沟的坡度可采用0.003~0.006.接入同一根立管的雨水斗，其安装高度应相同，当雨水立管的设计流量小于最大设计泄流量时，可将不同高度的雨水斗接入同一立管或悬吊管内。多斗雨水排水系统宜对立管作对称布置，并不得在立管顶端设置雨水斗。雨水斗与屋面连接处必须做好防水处理。雨水斗的出水管管径一般不小于100㎜.设在阳台、窗井很小汇水面积处的雨水斗可采用50㎜. ⑵连接管 连接管的管径不得小于雨水斗短管的管径，连接管应牢固地固定在建筑承重结构上。 多斗雨水排水系统中排水连接管应接至悬吊管上，连接管宜采用斜三通与悬吊管相连。 变形缝两侧雨水斗的连接管，如合并接入一根立管或悬吊管上时，应采用柔性接头。 ⑶悬吊管 当厂房内地下有大量机器设备基础和各种管线或其他生产工艺要求不允许雨水检查井冒水时，不能设置埋地横管，必须采用悬吊在屋架下的雨水管，悬吊管可直接将雨水经立管输送至室外的检查井及排水管道。 当采有多斗悬吊管时，一根悬吊管上设置的雨水斗不得多于4个。其管径不得小于其雨水斗连接管管径，与雨水立管连接的悬吊管，不宜多于两根。为满足水力条件及便于经常的维修清通，需有不小于0.003的坡度；在悬吊管的端头及长度超过15m的悬吊管上，应设置检查口或带法兰盘的三通，检查口间距不得大于20m，其位置应靠近墙柱。悬吊管一般采用铸铁管，石棉水泥接口。在可能受到振动和生产工艺有特殊要求时，可采用钢管，焊接接口，外刷防腐漆。 ⑷立管 立管接纳悬吊管或雨水斗的水流。埋设于地下的一段排出管将立管引来的雨水送到地下管道中去。管材一般采用给水铸铁管，石棉水泥接口，在管道可能受到振动或生产工艺有特殊要求时，应采用钢管，接口要焊接。 沿墙、柱明装或暗装于墙槽或管井内，但要设检查口，并在其处设检修门。检查口中心至地面的距离宜为1.0m. 立管的下端宜采用两个45或大曲率半径的90弯头接入排出管。 当管连接两根或两根以上悬吊管时，其管径不得小于最大一个悬吊管的管径。 ⑸排出管 排出管管径不得小于立管的管径。排出管管材宜采用铸铁管，石棉水泥接口。当排出管穿越地下室墙壁时，应采取防水措施。 ⑹埋地管 或钢筋混凝土管，或带釉的陶土管。对于建筑内部地面不允许设置检查井的建筑物，可采用悬吊管直接排出室外。 埋地管不得穿越设备基础及可能受水而发生危害的地下构筑物。其坡度按工业废水管道坡度的规定执行，并且不应小于0.003.封闭系统的埋地管道，应保证严密、不漏水。敞开系统的埋地管道起点检查井内，不宜接入生产废水排水管。 埋地雨水管道可采用非金属管，但立管至检查井的管段宜采用铸铁管。雨水封闭系统埋地管在靠近立管处，应设水平检查口。 ⑺检查井（口） 封闭系统埋地管道交叉处或长度超过30m时，应设水平检查口，并应设检查口井。 【篇二：雨水口布置要求】
城市道路设计规范 cjj 37-90 第１２．１．４条 雨水口的设置规定如下： 一、道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置口。道路低洼和易积水地段应根据需要适当增加雨水口。 二、雨水口型式有平箅式、立式和联合式等。 平箅式口有缘有平箅式和地面平箅式。缘石平箅式雨水口适用于有缘石的道路。地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。 立式雨水口有立孔式和立箅式，适用于有缘石的道路。其中立孔式适用于箅隙容易被杂物堵塞的地方。 联合式口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处。 三、口的泄水能力，平箅式口约为２０ｌ/ｓ，联合式雨水口约为３０ｌ/ｓ。大雨时易被杂物堵塞的雨水口泄水能力应乘以０．５～０．７的系数。多箅式口、立式雨水口的泄水能力经计算确定。 四、平箅式口的箅面应低于附近路面３～５ｃｍ，并使周围路面坡向雨水口。 立式雨水口进水孔底面应比附近路面略低。 雨水口井的深度宜小于或等于１ｍ。冰冻地区应对井及其基础采取防冻措施。在泥沙量较大的地区，可根据需要设沉泥槽。 五、雨水口连接管最小管径为２００ｍｍ。连接管坡度应大于或等于１０％，长度小于或等于２５ｍ，覆土厚度大于或等于０．７ｍ。 必要时口可以串联。串联的雨水口不宜超过三个，并应加大出口连接管管径。 雨水口连接管的管基与雨水管道基础做法相同。 七、平面交叉口应按竖向设计布设口，并应采取措施防止路段的雨水流入交叉口。 厂矿道路设计规范 gbj 22-87 第3.5.7条 口的型式和数量，应按径流量及泄水能力确定。 在道路纵断面凹处和路面低洼集水点，应设置口；在地下管线顶上，不应设置口。在道路交叉口处，应以不发生雨水在交叉口漫流为原则，按径流趋向和等高线设计要求设置雨水口。 雨水口的间距，宜采用30～80m 室外排水设计规范 建筑与小区雨水利用工程技术规范 5 雨水收集 5．5．3 雨水口宜设在汇水面的低洼处，顶面标高宜低于地面10～20mm。 5．5．4 雨水口担负的汇水面积不应超过其集水能力，且最大间距不宜超过40m。 5．7 雨水排除 5．7．2 当绿地标高低于道路标高时，宜设在道路两边的绿地内，其顶面标高应高于绿地20～50mm。 5．7．3 雨水口宜采用平算式，设置间距不宜大于40m。 5．7．2 推荐雨水口的设置位置和顶面设置高度。 绿地低于路面，故推荐雨水口设于路边的绿地内，而不设于路面。低于路面的绿地或下凹绿地一般担负对客地来的雨水进行入渗的功能，因此应有一定容积储存客地雨水。雨水排水口高于绿地面，可防止客地来的雨水流失，在绿地上储存。条文中的20～50mm，是与6．1．11条要求的路面比绿地高50～100mm相对应的，这样，保证了雨水口的表面高度比路面低。 5．7．3 推荐雨水口形式和设置距离。 建设用地内的道路宽度一般远小于市政道路，道路做法也不同。设有雨水利用设施后雨水外排径流量较小，一般采用平算式均可满足要求。间距随雨水口的大小变化很大，比如有的成品很小，间距可减小到10多米。 核电厂总平面及运输设计规范 6.5.5 场地间距，一般为30-80m ;低洼和易积水地段或少雨地区,的数量,宜适当增减。平算式，算面应低于附近地面3cm，且四周坡向雨水口。 6.5.6 城市型道路雨水口间距，宜按表6.5.6的规定设置，纵坡小于3%或雨水集流的地段，的间距要适当加密或采用横隔道路的多算雨水口。 城市型道路间距 表6.5.6 6.5.7 应设置在集水方便并与雨水干管检查井或连接井的支管短捷处，不宜设在建筑物门口、人行道出口和地下管道顶上 工业企业总平面设计规范 gb 50187－93 第6.4.6条 ，应位于集水方便、与雨水管道有良好连接条件的地段。口的间距,宜为25～50m。当道路纵坡大于2%时，雨水口的间距可大于50m。其型式、数量和布置，应根据具体情况和计算确定。当道路的坡段较短时,可在最低点处集中收水，其 的数量应适当增加。 室外排水设计规范 code for design of outdoor wastewater engineering gb 50014－2006 4.7 雨 水 口 4.7.1 的形式、数量和布置，应按汇水面积所产生的流量、的泄水能力及道路形式确定。 4.7.2 间距宜为25～50m。连接管串联雨水口个数不宜超过3个。连接管长度不宜超过25m。 4.7.3 当道路纵坡大于0.02时，雨水口的间距可大于50m，其形式、数量和布置应根据具体情况和计算确定。坡段较短时可在最低点处集中收水，其雨水口的数量或面积应适当增加。 4.7.4 深度不宜大于lm，并根据需要设置沉泥槽。遇特殊情况需要浅埋时，应采取加固措施。有冻胀影响地区的深度，可根据当地经验确定。 条文说明:4.7 雨 水 口 4.7.1 规定设计应考虑的因素。 雨水口的形式，主要有平篦式和立篦式两类。平篦式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。立篦式不易堵塞，边沟需保持一定水深，但有的城镇因逐年维修道路，由于路面加高，使立篦断面减小，影响收水能力。各地可根据具体情况和经验确定。 雨水口布置应根据地形及汇水面积确定，有的地区不经计算，完全按道路长度均匀布置，不仅浪费投资，且不能收到预期的效益。 4.7.2 规定间距和连接管长度等。 根据各地设计、管理的经验和建议，确定雨水口间距、连接管横向串联的个数和连接管的长度。 为保证路面雨水宣泄通畅，又便于维护，雨水口只宜横向串联，不应横、纵向一起串联。 对于低洼和易积水地段，雨水径流面积大，径流量较一般为多，如有植物落叶，容易造成雨水口的堵塞。为提高收水速度，需根据实际情况适当增加雨水口，或采用带侧边进水的联合式和道路横沟。 4.7.3 关于道路纵坡较大时的设计的规定。 根据各地经验，对丘陵地区、立交道路引道等，当道路纵坡大于 0.02 时，因纵坡大于横坡，雨水流人雨水口少，故沿途可少设或不设。坡段较短 ( 一般在 300m 以内 ) 时，往往在道路低点处集中收水，较为经济合理。 4.7.4 规定的深度。

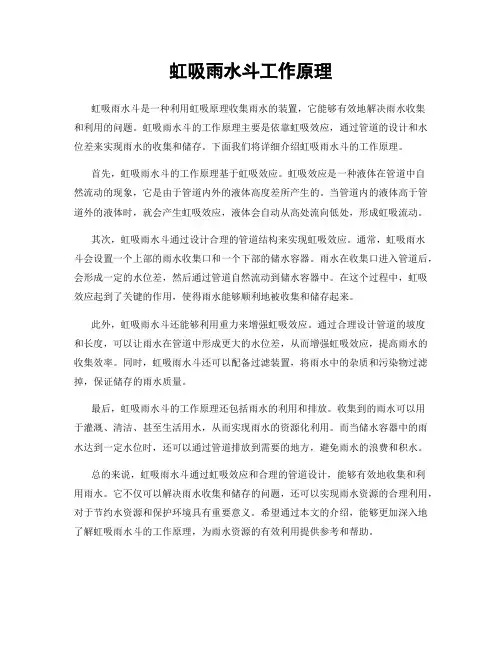

虹吸雨水斗工作原理
虹吸雨水斗工作原理虹吸雨水斗是一种利用虹吸原理收集雨水的装置，它能够有效地解决雨水收集和利用的问题。
虹吸雨水斗的工作原理主要是依靠虹吸效应，通过管道的设计和水位差来实现雨水的收集和储存。
下面我们将详细介绍虹吸雨水斗的工作原理。
首先，虹吸雨水斗的工作原理基于虹吸效应。
虹吸效应是一种液体在管道中自然流动的现象，它是由于管道内外的液体高度差所产生的。
当管道内的液体高于管道外的液体时，就会产生虹吸效应，液体会自动从高处流向低处，形成虹吸流动。
其次，虹吸雨水斗通过设计合理的管道结构来实现虹吸效应。
通常，虹吸雨水斗会设置一个上部的雨水收集口和一个下部的储水容器。
雨水在收集口进入管道后，会形成一定的水位差，然后通过管道自然流动到储水容器中。
在这个过程中，虹吸效应起到了关键的作用，使得雨水能够顺利地被收集和储存起来。
此外，虹吸雨水斗还能够利用重力来增强虹吸效应。
通过合理设计管道的坡度和长度，可以让雨水在管道中形成更大的水位差，从而增强虹吸效应，提高雨水的收集效率。
同时，虹吸雨水斗还可以配备过滤装置，将雨水中的杂质和污染物过滤掉，保证储存的雨水质量。
最后，虹吸雨水斗的工作原理还包括雨水的利用和排放。
收集到的雨水可以用于灌溉、清洁、甚至生活用水，从而实现雨水的资源化利用。
而当储水容器中的雨水达到一定水位时，还可以通过管道排放到需要的地方，避免雨水的浪费和积水。
总的来说，虹吸雨水斗通过虹吸效应和合理的管道设计，能够有效地收集和利用雨水。
它不仅可以解决雨水收集和储存的问题，还可以实现雨水资源的合理利用，对于节约水资源和保护环境具有重要意义。
希望通过本文的介绍，能够更加深入地了解虹吸雨水斗的工作原理，为雨水资源的有效利用提供参考和帮助。

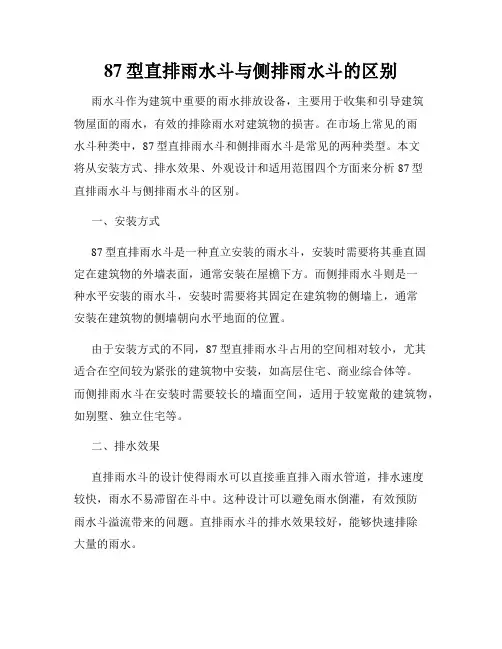

87型直排雨水斗与侧排雨水斗的区别
87型直排雨水斗与侧排雨水斗的区别雨水斗作为建筑中重要的雨水排放设备，主要用于收集和引导建筑物屋面的雨水，有效的排除雨水对建筑物的损害。
在市场上常见的雨水斗种类中，87型直排雨水斗和侧排雨水斗是常见的两种类型。
本文将从安装方式、排水效果、外观设计和适用范围四个方面来分析87型直排雨水斗与侧排雨水斗的区别。
一、安装方式87型直排雨水斗是一种直立安装的雨水斗，安装时需要将其垂直固定在建筑物的外墙表面，通常安装在屋檐下方。
而侧排雨水斗则是一种水平安装的雨水斗，安装时需要将其固定在建筑物的侧墙上，通常安装在建筑物的侧墙朝向水平地面的位置。
由于安装方式的不同，87型直排雨水斗占用的空间相对较小，尤其适合在空间较为紧张的建筑物中安装，如高层住宅、商业综合体等。
而侧排雨水斗在安装时需要较长的墙面空间，适用于较宽敞的建筑物，如别墅、独立住宅等。
二、排水效果直排雨水斗的设计使得雨水可以直接垂直排入雨水管道，排水速度较快，雨水不易滞留在斗中。
这种设计可以避免雨水倒灌，有效预防雨水斗溢流带来的问题。
直排雨水斗的排水效果较好，能够快速排除大量的雨水。
侧排雨水斗的排水方式类似于凹槽式，雨水从屋檐径口进入侧排雨水斗，通过侧排雨水斗中的倾斜凹槽慢慢流入雨水管道。
由于侧排雨水斗的排水速度较慢，雨水容易在斗中滞留，当雨水过多时可能会造成溢流。
因此，侧排雨水斗适用于排水量较小的建筑物或者降雨量较小的地区。
三、外观设计87型直排雨水斗在外观设计上相对简洁，通常为直立的长方形设计，外观直接贴合在建筑物外墙表面，不易引起突兀感，更加协调一体。
直排雨水斗提供了多种颜色和材质的选择，以适应不同建筑风格的需求。
侧排雨水斗的外观设计相对灵活，能够根据建筑物的外立面进行定制，可以根据建筑风格和个人喜好选择外观形式。
同时，侧排雨水斗也可以和其他建筑构件进行整合，提高建筑物的整体美观。
四、适用范围由于87型直排雨水斗占用空间较小，适用于空间紧张的建筑物，因此在高层住宅、商业综合体等城市建筑中较为常见。

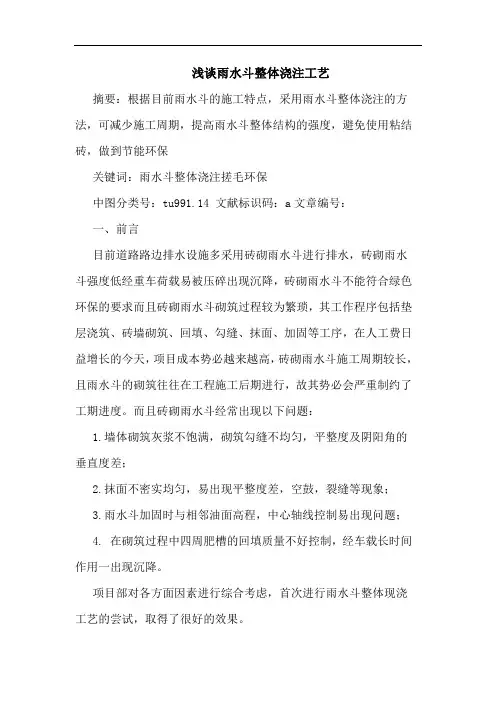

浅谈雨水斗整体浇注工艺
浅谈雨水斗整体浇注工艺摘要：根据目前雨水斗的施工特点，采用雨水斗整体浇注的方法，可减少施工周期，提高雨水斗整体结构的强度，避免使用粘结砖，做到节能环保关键词：雨水斗整体浇注搓毛环保中图分类号：tu991.14 文献标识码：a文章编号：一、前言目前道路路边排水设施多采用砖砌雨水斗进行排水，砖砌雨水斗强度低经重车荷载易被压碎出现沉降，砖砌雨水斗不能符合绿色环保的要求而且砖砌雨水斗砌筑过程较为繁琐，其工作程序包括垫层浇筑、砖墙砌筑、回填、勾缝、抹面、加固等工序，在人工费日益增长的今天，项目成本势必越来越高，砖砌雨水斗施工周期较长，且雨水斗的砌筑往往在工程施工后期进行，故其势必会严重制约了工期进度。
而且砖砌雨水斗经常出现以下问题：1.墙体砌筑灰浆不饱满，砌筑勾缝不均匀，平整度及阴阳角的垂直度差；2.抹面不密实均匀，易出现平整度差，空鼓，裂缝等现象；3.雨水斗加固时与相邻油面高程，中心轴线控制易出现问题；4. 在砌筑过程中四周肥槽的回填质量不好控制，经车载长时间作用一出现沉降。
项目部对各方面因素进行综合考虑，首次进行雨水斗整体现浇工艺的尝试，取得了很好的效果。
二、现浇雨水斗施工工艺（一）准备工作人员准备: 1名技术人员，4名施工人员材料准备：c25混凝土、砂浆、地板革、钢模板或木模板工具准备： 6米长线、5米钢尺、割缝机、手提式振捣棒。
（二）工艺流程1.沟槽开挖前，进行测量放线确定雨水斗准确位置，进行沥青割缝，按照尺寸破除开挖。
2.钢模板的吊运支设，组装3.模板支设完毕后（注：支设内模），对混凝土进行分层浇筑，振捣，浇筑至设计高程后对雨水斗高度进行再次复核调整。
4.混凝土初凝后（约三小时），对雨水斗表面混凝土进行搓毛，将表层的混凝土浮浆搓掉有利于与上层油面的结合，混凝土浇筑完成后6小时进行内膜的拆除。
（三）施工要点1.前期策划（1）钢模尺寸根据雨水斗井箅内框尺寸，确定预制钢模长度及宽度，预制钢模单个拼件的长度为单箅内框长度减去半个过梁的宽度，钢模高度为标准雨水斗高度，一般为1米。
cjt 2452021 虹吸雨水斗
cjt 245-2021 虹吸雨水斗1、pICS91．140P40中华人民共禾口国城镇建口J设行业标准2021-01—16发布虹吸雨水斗Syphonicroofoutlet2021—08—01实施中华人民共和国建设部发布刖置CJ／T245—2021本标准为首次制定。
本标准是在广泛吸收国内外有关产品技术标准和制造工艺、对国内外部分产品进行了水力特性测试，并进行了工程验证后制定的。
本标准附录B、附录c、附录D是规范性附录，附录A、附录E是资料性附录。
本标准由中华人民共和国建设部标准定额讨论所提出。
本标准由中华人民共和国建设部给水排水产品标准化技术委员会归口。
本标准负责起草单位：北京泰宁科刨科技有限公司。
本标准参与起草单位：北京建筑2、工程学院、中国建筑设计讨论院。
本标准主要起草人：孙瑛、王文海、吴俊奇、赵世明、阮培彦、余雪松。
1范围虹吸雨水斗CJ ／T245—2021本标准规定了虹吸雨水斗产品分类和标记、要求、试验方法、检验规则和标志、包装、储运。
本标准适用于工业和民用建设物虹吸式屋面雨水排水系统的虹吸雨水斗。
2规范性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后全部的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓舞依据本标准达成协议的各方讨论是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T223钢铁及合金化学分析方法GB／T3、228金属材料室温拉伸试验方法GB／T1173铸造铝合金GB／T1176铸造铜合金技术条件GB／T2100一般用处耐蚀钢铸件GB／T2828．1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样打算GB／T3091低压流体输送用焊接钢管GB／T3098．1紧固件机械性能螺栓、螺钉和螺柱GB／T3280不锈钢冷轧钢板和钢带GB／T3420灰口铸铁管件GB4237不锈钢热轧钢板和钢带GB／T9438铝合金铸件GB9439灰铸铁件GB／T1271660。
虹吸雨水斗参数
虹吸雨水斗参数介绍在讨论虹吸雨水斗参数之前，我们首先应该了解虹吸雨水斗的基本原理。
虹吸雨水斗是一种用于收集和储存雨水的装置，其利用虹吸效应将雨水从屋顶引导至地面或储存容器中。
虹吸雨水斗参数指的是影响虹吸雨水斗性能的各种因素，包括材料、尺寸、形状等。
材料选择合适的材料对虹吸雨水斗的性能至关重要。
下面是一些常用的材料选项：1.PVC（聚氯乙烯）：PVC是一种常见的选择，因其具有良好的耐腐蚀性和耐候性。
2.不锈钢：不锈钢是另一种常用的材料，它具有较高的强度和耐用性。
3.玻璃纤维增强塑料（FRP）：FRP是轻巧且耐腐蚀的材料，适用于各种环境条件。
尺寸虹吸雨水斗的尺寸直接影响其收集雨水的效率。
以下是一些关键尺寸参数：1.入口尺寸：虹吸雨水斗的入口尺寸应根据屋顶的面积和雨水流量来确定。
入口尺寸太小会限制雨水的收集速度，而太大则可能导致浪费。
2.出口尺寸：出口尺寸应与收集系统相匹配，以确保雨水能够顺利流出并被储存。
3.容量：虹吸雨水斗的容量应根据需求进行选择。
大容量的虹吸雨水斗可以存储更多的雨水，但也需要更多的空间。
形状虹吸雨水斗的形状对其性能有一定影响。
以下是几种常见的形状：1.圆形：圆形的虹吸雨水斗在流体力学上具有较低的阻力，适用于大面积屋顶的雨水收集。
2.方形：方形的虹吸雨水斗可以更好地适应屋角和边缘条件，提高收集效率。
安装要点除了上述参数外，虹吸雨水斗的正确安装也非常重要。
以下是一些安装要点：1.坡度：虹吸雨水斗应有适当的坡度，以保证雨水能够畅通无阻地流入斗口。
2.连接管道：适当选择连接管道的材料和尺寸，以确保雨水能够流畅地从斗口引导到储存容器中。
3.定期清洁：定期清洁虹吸雨水斗，以防止堵塞和积聚杂质。
维护和保养虹吸雨水斗的维护和保养对其长期性能至关重要。
以下是一些建议：1.定期清洁：定期清洁虹吸雨水斗，以保持畅通无阻的状态。
2.检查漏水：定期检查虹吸雨水斗是否存在漏水情况，并及时修复。
3.防止结冰：在寒冷地区，需要采取措施防止虹吸雨水斗结冰，以免损坏。
雨水内排水系统中的水气流动规律
4.2 雨水内排水系统中的水、气流动规律
4.2.1 单斗雨水排水系统
４．排出管的水气流动状态 立管中的雨水进入横向的排出管时，水流速度的大小和
方向都剧烈变化，动能转变为势能，流速降低而水深增加， 在转弯处发生壅水，形成水跃，水流波动剧烈。
泄流量降低，是使立管下半部产生正压的主要原因，不 利于雨水的顺利排放。
碍，发生壅水现象。水流速度迅速减小的同时，水中的气体 逐渐从水中分离出来，聚集在管道断面的上部，形成气室， 气室逐渐增大，对管道中的水流液面形成一定的压力
此时水力坡度不仅是管道坡度一项，还有液面压力产生 的水力坡度，则水流为气水两相的有压非满流，有助于提高 埋地管的排水能力。
4.2 雨水内排水系统中的水、气流动规律
4.2.1 单斗雨水排水系统
敞开式排水系统中，排出管与埋地管的连接处设置检查井。 水流状态与检查井中的水流接入方式有关。
直冲型接入：进、出检查井的管道轴线在一条直线上。
水力现象： 高速水流以直冲型接入检查井时，速度骤减，其动能一
部分消耗于克服水头损失，另一部分在检查井中转变为位能， 使检查井水位升高。
排出管一般采用与立管同样的管径，也有的设计在首层 检查口下放大一号管径，以增大过流面积，使水流趋于平稳， 以缓解上述现象，避免检查井冒水。
4.2 雨水内排水系统中的水、气流动规律
4.2.1 单斗雨水排水系统
５．埋地管水气流动状态 密闭式排水系统中，埋地管上设置检查口，检查口放在
检查井内，称为检查口井。 高速水流挟带气体进入埋地横管后，受到下游水流的阻
掺气，管道内为满流。泄流量随天沟水位增大而增大，但水 位增大所提供的能量，不足以克服流量增大所造成的管内水
头损失，所以泄流量Qy基本不再增大，tB 点的水深为临界水 深hL1。
87型直排雨水斗与侧排雨水斗的区别
87型雨水斗设在屋面雨水由天沟进入雨水管道的入口处，雨水斗有整流格栅装置,能迅速排除屋面雨水,格栅具有整流作用,避免形成过大的旋涡,稳定斗前水位,减少掺气迅速排除屋面雨水、雪水,并能有效阻挡较大杂物。
侧入式雨水斗进水口安装在楼顶侧墙的内侧，出水口穿墙接入落水斗，雨水经雨水斗、落水斗和管道排到地面或下水管道。
雨水斗安装步骤：第步：在建筑物上放线并找到合适的悬吊点；第二步：将安装片和悬吊杆安装在建筑物上；第三步：在地面上将方形钢导轨和管卡装配在一起。
雨水斗的分类雨水斗类型分为：a、虹吸式雨水斗；b、87型雨水斗两种斗的主要区别在于：a种是在斗体内形成斗前水深，b种是在天沟内形成斗前水深。
重力型雨水斗
第四步：将装配在一起的悬吊系统悬挂在吊杆上；
第五步：把管道安装到管卡上。
（2）钢管或不锈钢管
不锈钢管采用氩弧焊接或氩电联焊，焊接要求按相关焊接规范。
管卡可以采用匾钢或圆钢管卡，支吊架，参见国家建筑标准设计图集02S402《管道支架及吊架》。
立管底部应设支墩。
管道支架间距按《建筑给水排水及系统工程施工质量验收规范》
GB50252–2002执行。
6、执行标准
1）、工程标准
《建筑给水排水设计规范》 GB 50015-2003
《建筑与小区雨水利用工程技术规范》GB 50400-2006
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
2）、相关标准图
01S302《雨水斗》
03S402《室内管道支架及吊架》。
虹吸式雨水斗原理
虹吸式雨水斗原理虹吸式雨水斗是一种常见的雨水收集装置，利用了自然界中的重力和压力原理。
当雨水从天空降下时，它会落在屋顶上的集水区域，然后通过一系列管道和管道系统，导入到一个或多个集水箱中进行储藏和利用。
虹吸式雨水斗通过利用下水道管线中的压力差来实现水的流动，从而将雨水从集水区域引流到集水箱中。
下面将详细介绍虹吸式雨水斗的工作原理。
首先，我们需要了解虹吸效应。
虹吸效应是指在液体流动时，由于管道内部的压力差，液体沿着管道自动上升的现象。
在虹吸式雨水斗中，虹吸效应是通过将一端较低的管道放入集水区域，然后将另一端较高部分的管道连接到集水箱中，使雨水通过管道自动上升至集水箱中。
虹吸效应的实现依赖于重力和管道内的气压差。
当雨水从屋顶流入虹吸式雨水斗的集水区域时，由于重力的作用，雨水会在集水区域积聚。
当集水区域的水位高于下方管道的入口时，就会形成液体的压力差。
水从高处流向低处，压力差强制水沿着管道上升。
在虹吸系统中，由于在下水道管线中存在更低的压力，水会冲动流向较低的压力区域。
通过巧妙地设计和布置管道系统，虹吸式雨水斗将雨水引导至集水箱中。
在虹吸系统中，有几个关键的元件。
首先是集水区域，它是接收雨水的地方。
集水区域应设计成一个低洼的区域，以确保雨水能够自由地流入。
其次是入口管道，它位于集水区域的下方，用于将雨水引导至虹吸管道。
接下来是虹吸管道，这是整个系统的核心。
虹吸管道需要高一端连接到集水箱或储水容器，低一端则放置在集水区域。
最后是集水箱或储水容器，它们用于储存和利用收集到的雨水。
为了保证虹吸系统的正常工作，需要注意以下几点。
首先，集水区域和入口管道的设计应合理，以确保雨水能够顺利流入入口管道。
其次，虹吸管道的高度差应足够大，以产生足够的压力差，从而实现虹吸效应。
第三，管道的直径和长度也需要合适，以确保雨水能够顺利地从集水区域流向集水箱，并避免阻塞和漏水。
虹吸式雨水斗具有很多优点。
首先，它可以充分利用自然资源，并减少对供水系统的依赖。
雨水斗与天沟连接处防水措施。
雨水斗与天沟连接处防水措施。
在雨水斗与天沟连接处，为防止水漏，需要采取以下防水措施： 1. 将雨水斗的出口与天沟连接处做好密封处理，使用专门的密封胶或防水胶带进行固定，以避免水从接口处渗漏。
2. 对于天沟与屋面之间的连接处，应首先确保天沟的设计与安装符合标准，以保证水流顺畅。
同时，可在连接处安装一些特殊的防水条，如橡胶防水条、PVC防水带等，增加连接处的密封性。
3. 对于老旧的房屋，若发现天沟连接处渗漏严重，可以考虑更换整个天沟系统或者对天沟系统进行维修。
同时，也要及时检查并清理天沟内部的积水，以防止水压过大导致天沟漏水。
4. 在屋面下雨水排放系统的设计和安装中，应该遵循防水原则，采用优质防水材料，确保屋面排水系统的密封性和排水性能。
总之，在雨水斗与天沟连接处，防水措施的重要性不容忽视，只有采取有效的防水措施，才能确保房屋内部不受到水漏的影响，保障居住安全。
- 1 -。
