橡胶衬套工艺
一、 衬套的简介
在运动部件中，因为长期的而造成零件的磨损，当轴和孔的间隙磨损到一定程度的时候必须要更换零件，因此设计者在设计的时候选用硬度较低、耐磨性较好的材料为轴套或衬套，这样可以减少轴和座的磨损，当轴套或衬套磨损到一定程度进行更换，这样可以节约因更换轴或座的成本，一般来说，衬套与座采用配合，而与轴采用，因为无论怎么样还是无法避免磨损的，只能延长寿命，而轴类零件相对来说比较容易加工；也有一些新的设计人员不喜欢这样设计，认为这样是在制造的时候增加成本，但经过一段时间使用后，维修时还是要按这种方法改造，但改造容易造成设备的降低，原因很简单，二次加工是无法保证座孔中心的位置的补充一些，轴套在一些转速较低，径向载荷较高且间隙要求较高的地方（如凸轮轴）用来替代滚动轴承（其实轴套也算是一种滑动轴承），材料要求硬度低且耐磨，轴套经研磨刮削，能达到较高配合精度，内壁上一定要有润滑油的，轴套的润滑非常重要，干磨的话，轴和很快就会报废，这里推荐安装时刮削轴套内孔壁，这样可以留下许多小凹坑，增强衬套和轴套是根据不同的工矿条件选用不同的型号。
二、 衬套的选型因素 衬套的使用范围大，种类也比较多，要选择合适的衬套，就必须考虑它的使用目的，不同的工况选择不同型号的衬套。衬套选型中主要考虑的条件是衬套需承受的压力、、压力速度乘积及性质。另外，衬套是否有润滑、润滑的状态也决定了它的使用效果和寿命。
三、 衬套的特点
IKO微小型直线衬套轴承是边与轴进行转动，接触边朝轴的方向进行无限运动，且轴径尺寸为3~5mm的极小型直线运动导向机。特点为：
1、低摩擦阻抗：钢珠可因保持器的正确导向，以极小的阻抗进行稳定的直线运动。
2、制：亦提供不锈钢系列，适合耐蚀性需求的用途。
3、精巧的设计：尺寸极小，可设计于精巧的机械设备中。
4、丰富的变化：除了标准型外，还有系列化的高长型，可依照用途选择.。 四、
衬套的加工工艺
晋升泰精密（深圳）有限公司是专业从事异型紧固件产品研发与制造定制加工的高新技术企业，一直秉承质量第一、服务第一、专注专业的信念，把客户需求和技术创新放在企业发展的首位，确保为您提供高质量、快交期、低价格的产品和优质服务。如需了解更多，请移步晋升泰商城平台：，我们就在您身边！
橡胶制品生产工艺规范
橡胶制品生产工艺规范
橡胶制品是一类广泛应用于各个行业的重要工业材料，其制造工艺规范对于确保产品质量、提高生产效率和保障环境安全都起着至关重要的作用。本文将从橡胶制品的材料选择、生产过程、质量控制等多个方面展开论述。
一、材料选择
橡胶材料是橡胶制品的基础，其选择对产品质量至关重要。应根据产品的功能及使用环境选择合适的橡胶材料。常见橡胶材料有天然橡胶、合成橡胶等，不同材料的耐热、耐寒、耐腐蚀性能有所差异。此外，应根据需求选择适合的填充剂、增塑剂和硫化剂，以提高橡胶制品的机械性能和耐用性。
二、生产过程
1. 混炼工艺规范
橡胶混炼是将橡胶材料与各种辅助剂混合均匀的过程。应根据不同橡胶材料的特性和产品要求，合理选择混炼工艺参数，包括温度、时间、轴速和胶料的加入顺序等。在混炼过程中，应加强设备维护保养，确保设备的正常运转和生产的稳定性。
2. 成型工艺规范
成型是将橡胶胶料通过模具加热、压制等工艺方式形成所需的产品形状。应根据产品结构和尺寸要求，合理选择成型工艺，包括成型温度、压力、冷却时间等参数。在成型过程中，应遵循模具装配、胶料的成型量控制以及产品冷却升级等规范，确保产品的尺寸精度和外观质量。
3. 硫化工艺规范
硫化是橡胶制品的重要工艺环节，通过硫化使橡胶胶料发生交联反应，提高产品的硬度、耐磨性和强度。应根据产品要求选择合适的硫化温度、时间，以及硫化剂的用量。同时，应加强硫化炉设备的维护保养，确保硫化温度的控制稳定性。
三、质量控制
1. 原材料质量控制
应定期进行原材料的质量检测，检验其主要性能指标是否符合标准要求。同时，建立材料供应商的质量评估体系，确保原材料的稳定供应和质量可控。
2. 生产过程质量控制
生产过程中应建立并执行严格的质量控制程序，包括设备的日常检修和保养、产品尺寸和外观的检测、不合格品的处理等。同时，应建立生产记录和追溯体系，确保生产数据的准确性和产品质量可追溯性。
3. 产品质量控制 应建立完善的产品质量检测方法和标准，对成品进行全面检测，包括尺寸、硬度、拉伸强度、耐磨性等多个指标。同时，应加强外观质量的检查，防止产品存在缺陷或瑕疵。

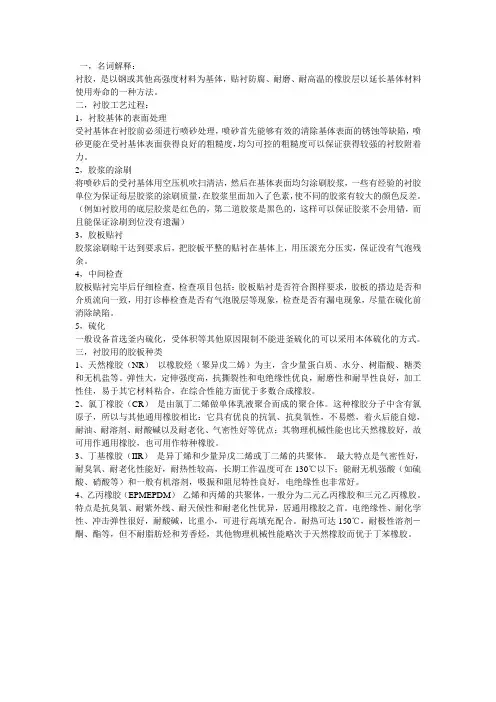

衬胶工艺
一，名词解释：
衬胶，是以钢或其他高强度材料为基体，贴衬防腐、耐磨、耐高温的橡胶层以延长基体材料使用寿命的一种方法。
二，衬胶工艺过程：
1，衬胶基体的表面处理
受衬基体在衬胶前必须进行喷砂处理，喷砂首先能够有效的清除基体表面的锈蚀等缺陷，喷砂更能在受衬基体表面获得良好的粗糙度，均匀可控的粗糙度可以保证获得较强的衬胶附着力。
2，胶浆的涂刷
将喷砂后的受衬基体用空压机吹扫清洁，然后在基体表面均匀涂刷胶浆，一些有经验的衬胶单位为保证每层胶浆的涂刷质量，在胶浆里面加入了色素，使不同的胶浆有较大的颜色反差。（例如衬胶用的底层胶浆是红色的，第二道胶浆是黑色的，这样可以保证胶浆不会用错，而且能保证涂刷到位没有遗漏）
3，胶板贴衬
胶浆涂刷晾干达到要求后，把胶板平整的贴衬在基体上，用压滚充分压实，保证没有气泡残余。
4，中间检查
胶板贴衬完毕后仔细检查，检查项目包括：胶板贴衬是否符合图样要求，胶板的搭边是否和介质流向一致，用打诊棒检查是否有气泡脱层等现象，检查是否有漏电现象，尽量在硫化前消除缺陷。
5，硫化
一般设备首选釜内硫化，受体积等其他原因限制不能进釜硫化的可以采用本体硫化的方式。
三，衬胶用的胶板种类
1、天然橡胶（NR） 以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
2、氯丁橡胶（CR） 是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。
3、丁基橡胶（IIR） 是异丁烯和少量异戊二烯或丁二烯的共聚体。 最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。

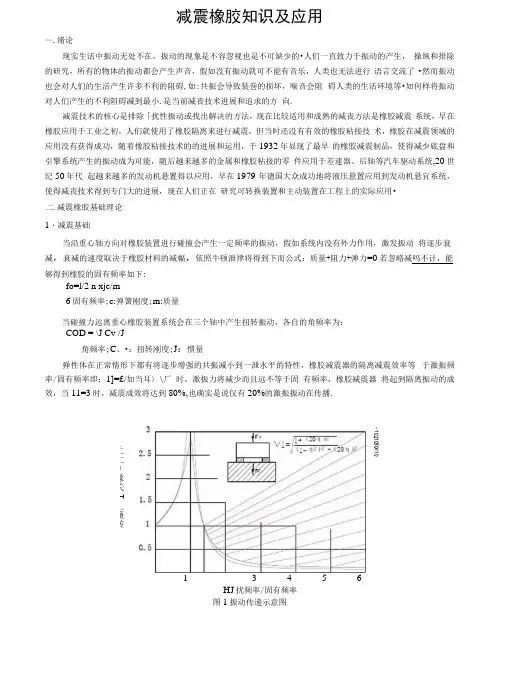

减震橡胶知识及应用
减震橡胶知识及应用
—.绪论
现实生活中振动无处不在，振动的现象是不容忽视也是不可缺少的•人们一直致力于振动的产生， 操纵和排除的研究，所有的物体的振动都会产生声音，假如没有振动就可不能有音乐，人类也无法进行 语言交流了 •然而振动也会对人们的生活产生许多不利的阻碍,如:共振会导致装巻的损坏，噪音会阻 碍人类的生活环境等•如何样将振动对人们产生的不利阻碍减到最小.是当前减丧技术进展和追求的方 向.
减震技术的核心是排除「扰性振动或找出解决的方法，现在比较适用和成熟的减丧方法是橡胶减震 系统，早在橡胶应用于工业之初，人们就使用了橡胶隔离来进行减震，但当时还没有有效的橡胶粘接技 术，橡胶在减震领域的应用没有获得成功，随着橡胶粘接技术的的进展和运用，于1932年显现了最早 的橡胶减震制品，使得减少底盘和引擎系统产生的振动成为可能，随后越来越多的金属和橡胶粘接的零 件应用于差速器、后轴等汽车驱动系统,20世纪50年代 起越来越多的发动机悬置得以应用，早在1979 年徳国大众成功地将液压悬置应用到发动机悬宜系统，使得减丧技术得到专门大的进展，现在人们正在 研究可转换装置和主动装置在工程上的实际应用•
二.减震橡胶基础理论
1・减震基础
当沿重心轴方向对橡胶装置进行碰撞会产生一定频率的振动，假如系统内没有外力作用，激发振动 将逐步衰减，衰减的速度取决于橡胶材料的减幅，依照牛顿泄律将得到下而公式：质量+阻力+弹力=0 若忽略减吗不计，能够得到橡胶的固有频率如下:
fo=l/2 n xjc/m
6固有频率;c:弹簧刚度;m:质量
当碰撞力远离重心橡胶装置系统会在三个轴中产生扭转振动，各自的角频率为：
COD = \J Cv /J
角频率;C、•：扭转刚度;J：惯量
弹性体在正常情形下都有将逐步增强的共振减小到一泄水平的特性，橡胶减震器的隔离减震效率等 于激振频率/固有频率即：1]=£/如当耳〉\厂 时，激振力将减少而且远不等于固 有频率，橡胶减震器 将起到隔离振动的成效，当11=3时，减震成效将达到80%,也确实是说仅有20%的激振振动在传播.

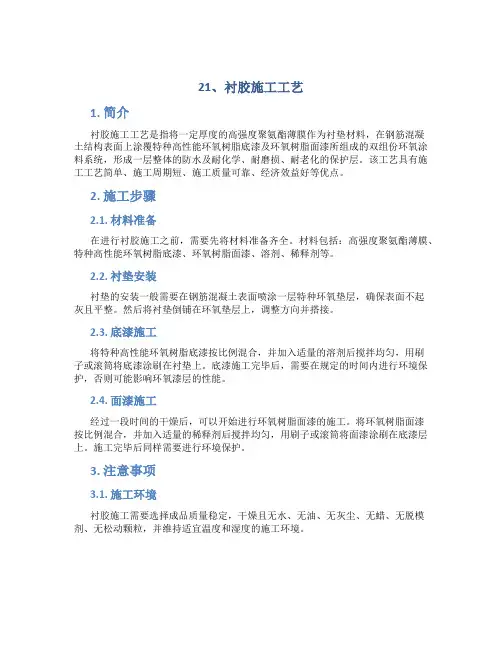

21、衬胶施工工艺
21、衬胶施工工艺
1. 简介
衬胶施工工艺是指将一定厚度的高强度聚氨酯薄膜作为衬垫材料，在钢筋混凝土结构表面上涂覆特种高性能环氧树脂底漆及环氧树脂面漆所组成的双组份环氧涂料系统，形成一层整体的防水及耐化学、耐磨损、耐老化的保护层。该工艺具有施工工艺简单、施工周期短、施工质量可靠、经济效益好等优点。
2. 施工步骤
2.1. 材料准备
在进行衬胶施工之前，需要先将材料准备齐全。材料包括：高强度聚氨酯薄膜、特种高性能环氧树脂底漆、环氧树脂面漆、溶剂、稀释剂等。
2.2. 衬垫安装
衬垫的安装一般需要在钢筋混凝土表面喷涂一层特种环氧垫层，确保表面不起灰且平整。然后将衬垫倒铺在环氧垫层上，调整方向并搭接。
2.3. 底漆施工
将特种高性能环氧树脂底漆按比例混合，并加入适量的溶剂后搅拌均匀，用刷子或滚筒将底漆涂刷在衬垫上。底漆施工完毕后，需要在规定的时间内进行环境保护，否则可能影响环氧漆层的性能。
2.4. 面漆施工
经过一段时间的干燥后，可以开始进行环氧树脂面漆的施工。将环氧树脂面漆按比例混合，并加入适量的稀释剂后搅拌均匀，用刷子或滚筒将面漆涂刷在底漆层上。施工完毕后同样需要进行环境保护。
3. 注意事项
3.1. 施工环境
衬胶施工需要选择成品质量稳定，干燥且无水、无油、无灰尘、无蜡、无脱模剂、无松动颗粒，并维持适宜温度和湿度的施工环境。 3.2. 施工操作
施工操作需要专人专职，且必须按照标准程序操作。施工前应提前对施工区域进行检查，发现问题及时解决。
3.3. 施工周期
衬胶施工需要按照标准的施工周期进行施工。过早进入下一步施工可能会导致前一步工序没有完全固化，影响施工质量。
4. 总结
衬胶施工工艺的运用可以有效地增强混凝土结构面层的防水性能，同时提高了其耐磨损、耐化学腐蚀、耐老化等性能。在施工时需要严格按照标准的步骤和要求进行操作，以确保施工质量和经济效益。
衬套的加工工艺流程
衬套的加工工艺流程
首先呢，咱们得准备好材料。这材料的选择可重要啦！要根据衬套的使用环境、性能要求等来挑选合适的材料哦。我觉得在这一步呢，多和供应商沟通沟通，了解不同材料的特性是很有必要的。要是选错了材料，后面可就麻烦咯！
接下来就是粗加工啦。这个过程呢，主要是把材料加工成大致的形状。在粗加工的时候，可别太追求完美啦，只要形状差不多就行。也不能太马虎，尺寸还是要控制在一定范围内的。根据我的经验，在粗加工时，留一点余量给后面的精加工是比较好的做法。
然后呢，就到了精加工的环节。这一步呀，就要求比较精细啦。要把衬套加工到规定的尺寸和精度。这时候，操作设备就得小心谨慎一些啦。这一步要特别注意！要是不小心加工过度了，那衬套可就报废了，多可惜呀！
中间可能还有一些热处理的工序。这个环节可以根据实际情况自行决定。热处理嘛，主要是为了改善衬套的性能，像硬度啊之类的。不过呢，热处理的参数一定要设置好，不然达不到理想的效果。
再然后呀，可能还需要进行表面处理。表面处理的方式有很多种呢，到底选哪种呢？这就要看衬套的具体用途啦。有时候，表面处理能让衬套更加美观，还能提高它的耐磨性或者耐腐蚀性呢。
小提示：别忘了最后一步哦！最后就是检验啦。要检查衬套的尺寸、精度、性能等是不是都符合要求。如果有不合格的地方，就得重新加工或者调整啦。刚开始可能会觉得这个检验过程很麻烦，但习惯了就好了。为什么要这么严格检验呢？因为衬套要是质量不过关，在使用的时候可能就会出问题呀！

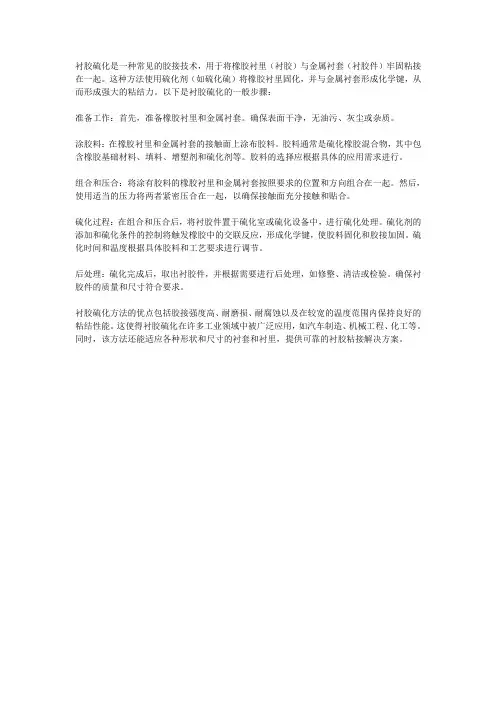

衬胶硫化方法
衬胶硫化是一种常见的胶接技术，用于将橡胶衬里（衬胶）与金属衬套（衬胶件）牢固粘接在一起。这种方法使用硫化剂（如硫化硫）将橡胶衬里固化，并与金属衬套形成化学键，从而形成强大的粘结力。以下是衬胶硫化的一般步骤：
准备工作：首先，准备橡胶衬里和金属衬套。确保表面干净，无油污、灰尘或杂质。
涂胶料：在橡胶衬里和金属衬套的接触面上涂布胶料。胶料通常是硫化橡胶混合物，其中包含橡胶基础材料、填料、增塑剂和硫化剂等。胶料的选择应根据具体的应用需求进行。
组合和压合：将涂有胶料的橡胶衬里和金属衬套按照要求的位置和方向组合在一起。然后，使用适当的压力将两者紧密压合在一起，以确保接触面充分接触和贴合。
硫化过程：在组合和压合后，将衬胶件置于硫化室或硫化设备中，进行硫化处理。硫化剂的添加和硫化条件的控制将触发橡胶中的交联反应，形成化学键，使胶料固化和胶接加固。硫化时间和温度根据具体胶料和工艺要求进行调节。
后处理：硫化完成后，取出衬胶件，并根据需要进行后处理，如修整、清洁或检验。确保衬胶件的质量和尺寸符合要求。
衬胶硫化方法的优点包括胶接强度高、耐磨损、耐腐蚀以及在较宽的温度范围内保持良好的粘结性能。这使得衬胶硫化在许多工业领域中被广泛应用，如汽车制造、机械工程、化工等。同时，该方法还能适应各种形状和尺寸的衬套和衬里，提供可靠的衬胶粘接解决方案。
工艺流程(新) - 副本
工位工序单元作业内容零部件图号C-011吊装车架2801000W50002预装吊耳衬套到车架2912041W50003安装板簧橡胶衬套2912051W50004预装扭杆座到上摆臂2902040W50005安装前上缓冲块和上摆臂2901081W50002904500W50002904510W50002904520W50002904540W5000Q1421020F61_1.252904600W50002904510W50002904620W50002904540W5000Q1421020F61_1.25Q500402813141-1600F61Q341B14T13F61Q40314F61Q151B12100TF612902040W5000Q40112F62Q151B1455TF61-1.75Q1461260TF62_1.25Q1461230TF62_1.756安装副车架总成2810010W5000Q151B1435TF61Q341B14T13F61Q40314F61C-021安装后板簧总成2912010W5000Q341B16T13F61Q40316F622912011W50002安装左右下摆臂总成2904300W50002904400W50002904320W50002904331W5000Q40316F61Q361B163安装前减震器总成2905010W5000Q341B12T13F61N125总Q151B1260TF61Q40312F61C-031安装左右前制动器总成3501030W50003501020W50003501010W50003103011W50003001012W50003001011W500013141-1600F61Q50040282安装转向器3401202W50003401201W5000Q1461230TF62-1.25Q1461260TF62-1.753401100W50003安装横向稳定杆总成Q1460825F622906014W50002906013W50002906010W5000C-041安装前横向稳定杆连接杆总成Q32910F62_1.252906025W50002906024W50002906023W50002906022W50002906021W50002906020W50002安装推力杆总成Q1851240TF62_1.75Q40312F62Q341B12T13F62Q40120F62Q341B20F62Q40520F622909014W50002909013W50002909012W50002909011W50002909010W50003转向器横拉杆与转向节连接Q381B12T13F61Q5003232C-051预装后桥制动管和后驻车 拉丝到后桥3508284W5000Q1420816F623508230W50003508220W50002吊装后桥并与板簧预固定2911070W50002912022W50002912021W50003固定驻车拉丝到车架Q40108F62Q40106F62Q2756316F713508251W50003508221W5000Q1420820F624安装感载比例阀并与后桥固定3506241W5000Q32008F62Q1420820F623523100W50005安装悬置横梁Q40112F62Q151C1230TF611001010W50006打紧骑马螺栓C-061预装油箱传感器BTH11ABTH135A1104014W50001104011W50001104018W50001104017W50001101100W50002固定油箱和传动轴保护架到车架Q40110F62Q40310F62Q151C1035F62-1.51101080W50001101070W50002200030W5000Q151C1035F62Q40310F62Q401B10F62C-071车架翻转C-081车架翻转C-091安装驻车拉丝连接器组件到车架3508284W50003508283W50003508282W50003508281W50003508270W50002安装车架线束11415-061434010200W50004010001W50003安装离合器缓冲阀Q1420616F711607600W5000C-101安装前制动管I到副车架3506060W50003406320W50003406110W5000Q1420625F62Q402B06F622安装动力转向进、回油管到副车架3406120W50003406210W50003406220W50003406230W50003406240W5000Q146B0616F71Q1420820F62Q673B23F62Q673B16F623安装左右扭杆弹簧和调节臂组件2902030W50002902020W50002902010W5000C-111安装制动管和离合管组件到车架3506060W50003506140W50003506080W50003506240W5000Q1420616F713500501U85103506243W50003506242W5000Q2756316Q401B06F713506210W5000Q1460620F623506130W50003506150W50003506160W500058968－4300058755－22000Q1420612F713506160W50001607010W50001607020W50003506016R0012打紧离合管路与缓冲阀连接的过孔螺栓1607013W50003506016R0013安装后减震器总成2915010W5000Q341B14T13F62Q40114F62Q40314F624安装中冷器总成1109300W5000Q1420835F61Q402B08F62Q32208F611607013W50003506016R001C-121安装空滤器总成1109100W5000Q1420635F62Q40206F622安装选换档软轴总成到车架1703200W5000Q1420616F713安装备胎升降器总成Q1420616F71Q40110F62Q40310F62Q151C1025F62-1.5Q18410163105160W50003105155W50003105154W5000Q5002528Q51008263105153W50003105152W50003105151W50003105110W50003105100W50004安装前驻车拉丝3508210W5000Q1420820F62Q401B08F62C-131吊装发动机1001691U1510Q33112F62Q1461030F62Q33010F622安装真空筒总成3506300W5000Q1420816F62Q401B08F623安装转换向机总成3402300W5000Q1461030TF61Q1461080TF61_1.25Q1421090TF61Q32010T13F614安装换向器传动轴3404200W5000Q1420830TF625安装电源线束4010200W5000Q146B0616F716安装燃油管路II1104012W50001104015W50001104020W50001104019W5000BTH135AQ1460616F71BTH11AC-141安装散热器总成1301010W5000Q151C0835F61Q40308F61Q40208F611303011W50001303012W5000BTH355BBBTH385BBBTH345BB1301012W50002安装传动轴总成2200010W5000Q1851035TF61Q40310F61Q341C10T13F613安装冷凝器带风扇总成8105100W5000Q1460820F624安装压缩机吸、排气管总成8108100W5000Q33006F628108200W5000Q33006F62Q33008F625安装液体管总成8108300W5000Q33006F628108911W5000Q1840810F62Q1840816F626安装暖风管路总成8125100W50008125041R0018125911LE010Q1460616F71Q32006F62C-151安装消声器总成1201100W50001203060W50002安装排气尾管总成1203020W50001203080W5000Q32010F61_1.528658-210003安装中冷器进气管Q32010RQ677604安装发动机进气管Q1840816F621109406W50001109550W50001109407W50001109540W50005安装增压器进气管Q67590Q1420625F62Q1420835F621109402W50001109401W5000Q675801109050W5000RQ677651109520W50001109405W50006安装选换档软轴到变速器1703010B1DAB0Q501081703303LE030Q401083501006A1021703200W5000C-161安装高低音喇叭96620-3810096610-27100Q1420616F712安装支撑上胶垫5002100W5000Q150B1020F613安装工具箱总成3919010W5000Q1841020F62_1.254安装左右挡泥板总成2802011W50002802012W5000Q1420825F62Q40208F62C-171安装油箱通气管组件1101030W50002安装加油口管和口盖总成1101010W50001103020W50003安装加油软管1101031W5000BTH135ABTH195AQ67570Q1840820F614安装进油软管IV总成1104060W5000BTH135AC-181落装驾驶室并固定油门拉丝到水箱2安装胶垫固定螺栓带支架总成5002300W5000Q33210F613安装驾驶室安全挂钩总成5002400W5000Q1460825F61BTH19BC-191安装溢流管组件总成1101030W5000Q673B185Q673B212安装膨胀水箱软管1311030W50003安装蓄电池支架总成3703010B1CHA0Q1461025F62Q32010F624安装后围挡板总成5602101W5000Q1460616F62C-201安装驾驶员坐盖板、隔热垫和吸音棉总成5121100W50005110105W5000Q1460820F625532115W50002安装变速操纵机构防尘套和堵盖1703042W50001703030W50001703500W5000Q27355161703046W50003安装驻车手柄总成将驻车拉丝固定到驻车手柄3508100W5000Q1421025F62Q33010F62Q340B06F71Q32006F624安装手刹护罩总成及堵盖5108100W5000Q1840616F625108201W50005108102W50001703305U1010Q50108C-211连接燃油管到柴油滤清器Q673B135Q1460616F62Q150B0816F622连接燃油管到发动机油泵Q41008Q673B163安装蓄电池总成3703910D80013703020B1CHA03703025D3543703026B1CHA0Q32008F62Q350B08F624安装蓄电池负极线3703300W5000Q150B1016F62Q41010C-221安装车轮胎总成3101100W50003101101W50003101200W50002安装防滑垫总成2801832W5000Q2204813Q675903打紧轮胎螺母C-231安装前保险杠总成2803100W5000Q1460620F622安装轮罩总成3102010W50003102020W50003安装检修盖板总成5121201W5000Q32206LF614安装点烟器座和点烟器塞总成3725901U80103725902U80103725903W50005安装烟灰盒总成5305190U8510C-241柴油加注C-251C-261C-271C-281C-291C-301尾气吸收并进入调试车间五大液加注
浅谈汽车底盘典型衬套的设计
浅谈汽车底盘典型衬套的设计
摘要：汽车底盘多重功能体现在支撑、缓冲、减震、转向、稳定和制动作用。而这些功能的实现，很多是由连接它们的柔性橡胶衬套来完成的。可以看出，各种衬套对汽车来说是必不可少的部件。对其研究势在必行，这里简单介绍典型底盘类的衬套设计。
关键词：典型衬套；可行分析；衬套设计
一、衬套分类
底盘衬套具体根据装配位置可以分减振器衬套、控制臂衬套、拉杆衬套、前桥/后桥衬套、副车架衬套、稳定杆衬套、转向器衬套、球头衬套等，底盘各个系统通过这些柔性衬套互相连接，给整车提供稳定，舒适的驾乘空间。
一些人对圆形减振制品称为衬套。衬套产品典型的分两类，一类是只有内骨架无外骨架，如图1-1；另一类是有内、外骨架，如图1-2所示：
可见底盘衬套是盘悬挂系统中铰连部位的弹性元件，其种类、性能繁多，对其设计又复杂多变，这里对这两种典型的底盘类衬套进行简单的探讨。
二、结构的分析与确定
2.1内套的设计
首先我们会知道衬套的装车部位，内套需要的压变力，这就知道了内套与螺栓配合，螺栓的大小。
a）.按照GMW14676标准可以查到螺栓与螺母配合的扭紧力F和内套内径r高度h。
b）.根据压变力可以选择材料，可以知道材料非比例伸长应力为σ。
c）.通过公式A=F/（σ*k），K为安全系数，现取K=0.85。可以计算得到内套对螺栓的承接面积A。
d）.A=π（R^2-r^2）已知 A、r，可以计算得到R。
e）.通过上述计算，我们可以得到满足技术要求的内套规格为：R、r、h。
2.2橡胶体的确定
天然胶的硬度在60到70度对耐久最有利
a）.可以橡胶的硬度采用Hs=65.
b）.衬套所在部位可知道主方向刚度值，通过CAE分析，可以近似确定橡胶体的结构
c）.橡胶体的结构确定以后，可以通过CAE分析得到该Bushing的径向、轴向、扭转和偏摆刚度值，这个可以再和所在部位受到的值，如路试的时候比较最终确定橡胶体的结构
汽车底盘衬套的工艺流程
汽车底盘衬套的工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download Tip: This document has been carefully written by the editor. I hope
that after you download, they can help you solve practical problems. After
downloading, the document can be customized and modified. Please adjust and use
it according to actual needs. Thank you!
汽车底盘衬套的工艺流程：
①原材料准备：选用合适材质如橡胶、聚氨酯等，确保材料满足耐久性、减振性要求。
②模具设计与制造：根据衬套规格设计精密模具，包括浇注模具和成型模具，确保衬套尺寸精准。
③混炼与硫化：将原材料进行混炼，添加必要添加剂，然后将混合物注入模具，通过硫化工艺固化成型。
④脱模与修整：待衬套在模具中硫化完成后，进行冷却并脱模，去除多余边角，保证表面光滑。
⑤性能测试：对成品衬套进行硬度、拉伸强度、压缩变形等性能测试，确保符合NVH(噪声、振动、平顺性)标准。
⑥表面处理：部分衬套可能需要进行表面处理，如喷涂防老化涂层，增强使用寿命。
⑦装配准备：衬套装配前需清洁并涂抹适量润滑剂，以便于安装。
⑧压装或装配：使用专用设备如伺服压力机，对衬套进行精确压装到副车架、控制臂等部件上，确保过盈配合。
⑨终检与包装：完成装配的衬套需通过最终质量检验，合格后进行防尘、防潮包装，准备出厂配送至汽车生产线。
开口衬套压装方法-概述说明以及解释
开口衬套压装方法-概述说明以及解释
1.引言
1.1 概述
开口衬套压装方法是一种在工程领域广泛应用的技术。它主要用于安装管道、管件、阀门等设备的衬套，以增加其密封性和稳定性。在压力、温度或化学环境要求较高的工程项目中，开口衬套压装方法具有重要的作用。
该方法的核心思想是通过在衬套和设备之间施加压力，使其紧密贴合并确保衬套与设备之间的紧密连接。这种紧密连接不仅能够有效地防止液体或气体的泄漏，还可以提高设备的耐腐蚀性和使用寿命。
开口衬套压装方法的关键步骤包括预处理、准备工作、衬套安装和压装。在预处理阶段，需要对衬套进行清洗、除油和消毒等处理，以确保其表面没有任何杂质。在准备工作中，需要对设备进行清理，并检查其尺寸和表面状况是否符合要求。
衬套安装是整个过程中最关键的一步。在安装衬套之前，需要先将衬套放入设备合适的位置，并根据需要进行调整。然后，通过施加适当的压力，将衬套与设备的接触面贴合在一起。这一过程中需要注意控制压力和时间，以确保衬套能够紧密地固定在设备上。
开口衬套压装方法具有诸多优点。首先，它能够提供可靠的密封效果，有效防止流体或气体的泄漏。其次，它能够增加设备的耐腐蚀性，延长设备的使用寿命。此外，该方法操作简便，成本较低，并且适用于各种规格和材质的设备，具有很强的通用性。
综上所述，开口衬套压装方法在工程领域具有重要的应用价值。它不仅可以保证设备运行的安全稳定，还能提高设备的性能和寿命。随着技术的不断发展和创新，相信开口衬套压装方法在未来会有更广阔的发展前景。
1.2 文章结构
本文主要介绍了开口衬套压装方法，内容分为引言、正文和结论三部分。
引言部分首先概述了开口衬套压装方法的基本情况，说明了该方法的重要性和应用范围。接着介绍了文章的结构，即正文将详细阐述开口衬套压装方法的定义和优点，结论部分将总结开口衬套压装方法的重要性，并展望其未来发展前景。
正文部分将重点探讨开口衬套压装方法的定义。我们将从具体的工作步骤、所需工具及要注意的事项等方面进行详细阐述，以便读者能够全面了解开口衬套压装方法的使用方式和技术要点。此外，我们还将提及一些实际案例，以便读者能够更好地理解这一方法的应用场景和效果。
