常见音箱结构设计及选用-参考模板
传播优秀Word版文档 ，希望对您有帮助，可双击去除！
1 / 17 常见音箱结构设计及选用
1、音箱设计流程
产品规划与造型设计：确认音箱用途、定位、使用场景与方式、外形大小等——声学设计：音箱总体方案设计、扬声器选型、音质效果评估——结构设计：音箱的箱体设计、扬声器结构设计——开模具——样机：音箱性能测试与评价、音箱性能优化与改进——音箱系统音质调试
2、音箱的分类及简要特性
音箱又称扬声器系统，是将扬声器装到专门设计的箱体内，并用分频网络把输入信号分频以后分别送给相应的扬声器的一种系统。因此，音箱由扬声器、分频网络、扬声器箱共同组成。
音箱按伴音模式分为：单声道、立体声（2.0系统）、2.1声道系统、3.0/3.1声道系统、家庭影院（5.1、7.1等环绕声）系统；
按产品形态可以分为：有源音箱、无源音箱；
按用途分为：书架式、落地式、监听式、电影立体声、大功率扩声、有线广播、防水、迷你型、返送式、带角架型、对讲型、拐角式、球型无指向式、高音半固定式、调相式等音箱。
按扬声器箱分为：
封闭箱：固定式、书架式；
倒相式：倒相管式、阻尼倒相式、分布倒相式、R-J式、卡鲁逊式、曲径式、后加载号筒式、折叠号筒式、空纸盆式
号筒障板式、前加载号筒式
利用反射的扬声器箱：角隅式、JBL式
指向性的扬声器箱：无指向性障板、球形箱、声柱；
最为普及的是封闭式声箱和倒相式声箱。封闭式声箱是为了达到隔离扬声器传播优秀Word版文档 ，希望对您有帮助，可双击去除！
2 / 17 后面声波的目的，而将扬声器的后面完全封闭起来的声箱；倒相式声箱是将扬声器后面所发声波加以充分利用的一种声箱。传播优秀Word版文档 ，希望对您有帮助，可双击去除！
扬声器中使用最广泛的是电动式纸盆扬声器，由于其振膜面积可以做得比较大，能够得到比较大的振幅，所以具有低声频重放下限频率低的特点，同时结构简单、成本低，多年以来都是扬声器生产中的主流。
3、音箱设计的总体技术要求（倒相箱）
3.1 音箱发声的指向性
声波在传播中会产生反射, 绕射和干涉等现象, 并具有一定的传播规律。扬声器辐射声波的波长随频率的增加而变短。当声波的波长与扬声器的几何尺寸可比拟时，由于声波的绕射特性及干涉特性，扬声器辐射的声波将出现明显的指向性。扬声器的指向性是表征扬声器在不同方向上辐射声波的能力，且与频率有关，高频声音具有较强的指向性，低频声指向性相对较弱。
超重低音、重低音音箱，扬声器的发声方向无限制，音箱可以放置于听音区的任何位置。
全频、中高频、高频音箱，扬声器的发声方向尽量正对听音位置。若因结构、外观形态等限制，无法正对听音者位置，需要设计声音反射装置，以减小指向性带来的声音衰减。
扬声器发声方向与听音者方向不大于90°，可采用以下声波反射装置。传播优秀Word版文档 ，希望对您有帮助，可双击去除！
尽量避免扬声器发声与听音者方向超过90°。
3.2 扬声器的选用
扬声器的选型及与音箱箱体的配合，直接决定了音箱系统的音质状况。
从扬声器的发声口形状上选择：圆形口径的扬声器性能最优、其次是跑道型和椭圆形口径的扬声器，尽量避免使用长条形、超窄的扬声器。
扬声器的大小，依据箱体的大小、箱体净容积进行选择，需要按音箱的设计传播优秀Word版文档 ，希望对您有帮助，可双击去除！
原则，选择适当的扬声器T/S参数、电声参数。传播优秀Word版文档 ，希望对您有帮助，可双击去除！
扬声器磁体选择：外磁（铁氧体磁体）性价比高，但占用体积大，会减小音箱箱体内的有效容积；内磁（稀土磁体）成本较高，但占用体积小，箱体内部可用容积较大，磁体性能较高。
纸盆的选择：纸盆形状常采用直线型纸盆和指数型纸盆。直线型纸盆工艺简单、高频性能相对较差；指数型纸盆高频性能较好。特殊情况下可采用双纸盆设计。纸盆的材料主要有天然纤维（植物纤维、动物纤维）、人造纤维（化学纤维、合成纤维）和无机纤维、塑料（如PP盆）、金属（如铝）等，可根据对音色、成本的要求选择。
3.3 音箱箱体的设计
箱体大小需要将扬声器的参数、箱体内的净容积相结合，两者达到最佳匹配才能将低频声音做到最好。
箱体材质一般以木质、塑料为主，材质厚度依据箱体振动情况和内部产生谐振的情况来确定。在条件允许情况下，尽量使用加厚箱体壁厚，并在箱体内壁适当增加加强筋，以减小箱体振动，抑制箱体内部的声波谐振。
箱体的密封箱要好，不得出现漏气等现象，以免产生风燥和对低频性能的影响。
倒相箱中的倒相管设计对音箱的低频截止频率起着决定性作用。倒相管设计位置、形状需要保证箱体内部气流的顺畅性，以减小低频失真及产生风噪声。倒相管的长度和截面积大小依据箱体容积大小、扬声器的相关参数进行设计和调账，并保证音箱阻抗曲线尽量接近双峰特性，如下图所示。传播优秀Word版文档 ，希望对您有帮助，可双击去除！
倒相式音箱阻抗曲线
空纸盆音箱是倒相音箱的变形，又称无辐射源式音箱。它是利用空纸盆代替倒相管所构成的。适当加以控制可使空纸盆振动所产生的辐射声与扬声器前向辐射声同相，从而改善了音箱的低频特性，提高了低频频响。空1纸盆倒相箱更适合用到容积相对较小的箱体中。
下图为倒相箱的两种方式。
3.4 箱体内部气流及避免谐振设计
箱体内部结构设计需要保证箱体内部气流顺畅。尽量避免内部异形结构设计，阻挡气流从扬声器背部往箱体内部空间扩散，以及向倒相孔流动的顺畅性；传播优秀Word版文档 ，希望对您有帮助，可双击去除！
倒相孔两端截面设计为渐变形状，以避免开口处产生传播优秀Word版文档 ，希望对您有帮助，可双击去除！
“噗噗”气流风噪声。
为避免声波在箱体内部产生谐振，箱体壳需要足够的强度，内部适当增加加强筋，并加强前后盖之间的连接。箱体内适当增加吸音材料，并紧靠箱体内壁安装。
3.5 出声设计
尽量避免外部结构挡住出声位置（包括倒相孔的出声位置），最好的方式是扬声器直接外露。其次是采用出声率较高的蒙布、钢网等材料；再次是大孔方式塑料板；尽量避免采用小孔出声板。
扬声器出声区域不得形成一个封闭的空腔，容易产生“前室效应”影响音质。 倒相管
封闭空腔，
产生“前室效应”
传播优秀Word版文档 ，希望对您有帮助，可双击去除！
3.6 音箱的减振设计
音箱工作时，扬声器的振动会传递到音箱的每个部位，容易在不同的位置产品共振，出现杂音，因此需要适当的减震设计。
如：在音箱与其他结构件固定于连接的位置采用橡胶减震垫
空纸盆音箱（无辐射源式音箱）的空纸盆，采用双空纸盆对称设计，以抵消其带来的振动。
3.7 扬声器的散热设计
音箱中的扬声器是一个换能器件，是将电能转换为机械能（扬声器振动），再转换为声能（声波辐射）的器件。扬声器将电能转换为声能的效率较低，其余能量转换为热能。因此扬声器的散热非常重要，尤其在空间较小的小型音箱内部，直接影响音箱的可靠性。
扬声器主要发热器件是音圈，他的热量通过导磁板、T铁/U铁传递到磁路和盆架的外表面，因此在条件允许的前提下，尽量考虑其外露散热。橡胶减震垫
空纸盆
传播优秀Word版文档 ，希望对您有帮助，可双击去除！
3.8 防漏磁设计
音箱使用的电动式扬声器，其磁路采用永磁体，存在漏磁的情况。在对漏磁敏感的使用环境下，需要对扬声器磁路采用防漏磁设计。
4 音箱结构设计方案
根据产品结构形式和产品需求，音箱设计为单声道方式；根据出声方向分为三种结构形式：上出声结构、前出声结构、下出声结构，三种方式的结构设计要求和建议参照下述方案说明。
本产品带麦克风，空纸盆方式的设计相对振动较大，因此不建议使用空纸盆倒相箱方式。
4.1 音箱上出声方式导磁碗/盆架
外露散热
有防漏磁设计 无防漏磁设计 传播优秀Word版文档 ，希望对您有帮助，可双击去除！
该结构方式采用圆形较大口径的全频扬声器朝上出声、圆形球顶高音往前出声，导向孔设计往后出声。
音箱内部安装示意图：
设计说明：
圆形大口径扬声器为全频扬声器，其出声方向向上，中低音指向性相对较弱，能够较好的到达前方听者的耳朵里；高音指向性较强，前方衰减比较厉害；
球顶高音成发散状，能够很好的扩展其高频到达区域，往前方出声，能够很好弥补全频扬声器衰减的部分高频；
倒相管往后出声，其发出的低频声基本无指向性，可以较好的到达听者的耳朵里；
上方出声区域采用透声率较高的蒙布或钢网，以减少对声音的衰减；整改顶面都作为出生区域，避免出现“前室效应”；
高音出声区域采用蒙布或钢网，以减少对高频的衰减； 整改箱体必须密闭；倒相管 高音音扬声器 全频
扬声器 蒙布/钢网出声区 传播优秀Word版文档 ，希望对您有帮助，可双击去除！
根据调音情况，内部适当增加吸音棉；
4.2 音箱前出声方式
该结构方式采用全频扬声器+球顶高音方式，所有出声方向均正对听音者。导向孔设计往下出声或往后出声。
音箱内部安装示意图：
设计说明：
圆形大口径扬声器为全频扬声器，其出声方向向前，前出声方式对声音各频段衰减均较小，能够较好的到达前方听者的耳朵里；
球顶高音成发散状，能够很好的扩展其高频到达区域，往前方出声，能够很好弥补全频扬声器衰减的部分高频；
前出声口呈喇叭状结构，能够很好的扩展各频段的指向性；
倒相管往后出声，其发出的低频声基本无指向性，可以较好的到达听者的耳朵里；倒相管
喇叭口
出声结构 蒙布/钢网出声区 全频
扬声器 高音音扬声器 传播优秀Word版文档 ，希望对您有帮助，可双击去除！
前出声区域采用蒙布或钢网，以减少对声音的衰减；
整改箱体必须密闭；
根据调音情况，内部适当增加吸音棉；
4.3 音箱下出声方式
该结构方式采用圆形较大口径的全频扬声器朝下出声、圆形球顶高音往前出声，导向孔设计往后出声；下方扬声器发出的声音经反射机构将声音往四周反射，到达四周出声的目的。
音箱内部安装示意图：
设计说明：
圆形大口径扬声器为全频扬声器，其出声方向向下，通过反射结构将声音向四周反射，达到全指向性音箱的目的
上方出声区域采用透声率较高的蒙布或钢网，以减少对声音的衰减；整改顶面都作为出生区域，避免出现“前室效应”；
倒相管往后出声，其发出的低频声基本无指向性，可以较好的到达听者的耳倒相管
声音反射
出声结构 蒙布/钢网出声区 全频
扬声器 高音音扬声器
蓝牙音箱结构设计标准
蓝牙音箱结构设计标准
蓝牙音箱是一种便携式的音频设备，它能够通过蓝牙技术与各种移动设备进行无线连接，播放高质量音乐。在设计蓝牙音箱时，结构设计是至关重要的一环。一个合理的结构设计不仅能够保证音箱的外观美观，还能够影响音箱的音质和使用体验。因此，蓝牙音箱的结构设计标准显得尤为重要。
首先，蓝牙音箱的外壳设计应该符合人体工程学原理。外壳的设计应该考虑到用户的握持习惯，保证音箱握持舒适稳固。同时，外壳的材质选择也是至关重要的，应该具有一定的抗压、抗磨损能力，保证音箱在日常使用中不易受损。另外，外壳的防水防尘性能也是需要考虑的因素，这样能够保证音箱在户外或者潮湿环境下的正常使用。
其次，蓝牙音箱的内部结构设计也是需要重点考虑的部分。内部结构应该合理布局，各个部件之间的连接应该紧密稳固，避免在使用过程中出现松动或者断裂的情况。此外，内部空间的设计也需要考虑到音箱所需要的各种元件的安装位置，以及散热和隔音等问题，保证音箱在使用时能够保持稳定的性能表现。
另外，蓝牙音箱的按键设计也是需要重点考虑的部分。按键的布局应该合理，易于用户操作，同时按键的手感和触发力也需要符合用户的习惯，保证用户在使用时能够得到良好的操作体验。此外，按键的防水性能也是需要考虑的因素，以防止水汽或者液体进入影响音箱的正常使用。
最后，蓝牙音箱的音腔设计也是至关重要的一环。音腔的设计应该考虑到音箱所需的低音、中音和高音的表现，保证音质的清晰度和音量的输出。同时，音腔的材质和结构也需要考虑到散热和隔音的问题，保证音箱在长时间高强度使用时不会出现过热或者共振等问题。
综上所述，蓝牙音箱的结构设计标准涉及到外壳设计、内部结构设计、按键设计和音腔设计等多个方面。一个合理的结构设计能够保证音箱的外观美观、音质优良、使用稳定。因此，在设计蓝牙音箱时，需要全面考虑各个方面的因素，力求达到最佳的设计标准。
音箱设计报告范文模板
音箱设计报告范文模板
1. 引言
音箱是一种借助电源供电的装置，用于放大并播放声音。随着人们对音质需求的提高，对音箱的设计和质量要求也越来越高。本文将介绍一款全新的音箱设计方案，旨在提供优质的音质和出色的外观设计。
2. 设计目标
本音箱设计项目的主要目标包括以下几点：
- 提供高保真音质，还原最原始的音频信号；
- 支持多种音频输入方式，如蓝牙、AUX、USB等；
- 具备良好的低音扩展能力，提供更浑厚的低音效果；
- 具备简约而时尚的外观设计，适应不同的室内环境。
3. 技术方案
3.1 音质优化技术
为了提供高保真的音质，我们采用了以下技术方案：
- 采用高品质数字音频解码芯片，支持多种音频格式的解码；
- 应用数字信号处理技术，通过调整音频参数来实现音质优化；
- 选用高品质的音频功放芯片，提供更清晰、更透彻的音频输出。
3.2 多种音频输入方式 为了满足用户的不同需求，我们将音箱设计为支持多种音频输入方式：
- 蓝牙无线连接：用户可以通过蓝牙连接手机、平板等设备来播放音乐；
- AUX输入：用户可以通过连接音源设备的3.5mm音频线来播放音乐；
- USB接口：用户可以通过连接U盘等存储设备来播放音乐。
3.3 低音扩展技术
为了提供更浑厚的低音效果，我们采用了低音扩展技术：
- 采用专业的低音扩展算法，通过电子调音来增强低音的表现力；
- 使用高品质的低音扩展器件，提供更低的低音延伸，并减少音频失真。
3.4 外观设计
本音箱采用简约而时尚的外观设计，具备以下特点：
- 采用高质量的木质材料，提供更好的音质表现；
- 采用经典的方形设计，适应不同的室内环境；
- 选用时尚的亮面处理工艺，提升整体美感。
4. 技术参数
本音箱设计方案的主要技术参数如下： - 频率响应范围：20Hz - 20kHz；
- 信噪比：≥90dB；
- 蓝牙版本：5.0；
- 最大输出功率：50W；
- 电源电压：AC 100-240V。
专业音响设计方案
专业音响设计方案
一、项目背景和需求分析
音响系统在各种场合发挥着重要的作用，无论是在演出、会议、婚礼还是其他大型活动中，一个优质的音响系统都能够为听众带来良好的听觉体验。因此，为了满足客户的需求以及提供出色的音质效果，我们设计了以下音响方案。
二、场地分析
1. 场地类型：室内多功能厅
2. 观众容量：500人
3. 建筑结构和材料：混凝土结构，具有良好的音频反射特性
4. 空间布局：分为舞台、观众席和各类设备摆放区域
5. 环境噪声：相对较低，以保证音质效果
三、设计方案
根据场地的特点和需求，我们提出以下专业音响设计方案：
1. 主音箱系统
主音箱采用立体声设计，分为左右两侧，以提供立体感的音频效果。每侧均配有3-way立体声音箱，包括高音、中音和低音扬声器单元。音箱的型号为XX-1000，其频率响应范围为30Hz-20kHz，可满足场地的全部音频需求。 2. 低音扩音系统
为了增强低音效果，我们将在舞台下方设置低音扩音系统。该系统包括2个双15英寸低音扬声器和专业功放。低音扩音系统可提供深沉有力的低频效果，使整个音质更加出色。
3. 监听系统
为了确保演出者和工作人员能够准确听到音乐和讲话的声音，我们将在舞台上方设置监听系统。该系统包括2个高性能扩音器和功放器，以及一个可调节的混音器。通过这个系统，演出者和工作人员可以实时调整音量和音频效果。
4. 麦克风设备
我们将在舞台前方设立三脚架式麦克风架，以满足各种演讲和表演需求。同时，还将提供无线麦克风系统，以便演出者和主持人的自由移动。
5. 混音台
为了满足音频调控的需求，我们将配备专业的混音台。该混音台具有多个输入通道和效果器，可以精确调整每个音频信号的音量和音色效果，从而达到最佳音质效果。
四、设备布局和连接图
(在文章中加入相应的设备布局和连接图示例)
五、效果预期 通过以上的音响设计方案，我们预期能够达到以下效果：
1. 实现高保真音频体验，为听众提供极佳音质效果。

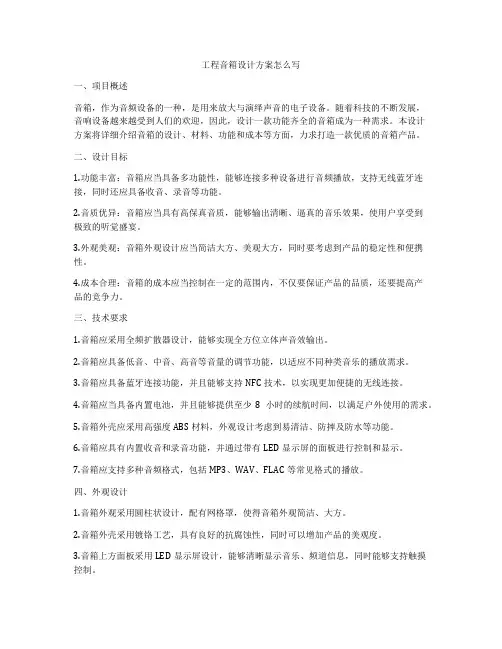

工程音箱设计方案怎么写
工程音箱设计方案怎么写
一、项目概述
音箱，作为音频设备的一种，是用来放大与演绎声音的电子设备。随着科技的不断发展，音响设备越来越受到人们的欢迎，因此，设计一款功能齐全的音箱成为一种需求。本设计方案将详细介绍音箱的设计、材料、功能和成本等方面，力求打造一款优质的音箱产品。
二、设计目标
1.功能丰富：音箱应当具备多功能性，能够连接多种设备进行音频播放，支持无线蓝牙连接，同时还应具备收音、录音等功能。
2.音质优异：音箱应当具有高保真音质，能够输出清晰、逼真的音乐效果，使用户享受到极致的听觉盛宴。
3.外观美观：音箱外观设计应当简洁大方、美观大方，同时要考虑到产品的稳定性和便携性。
4.成本合理：音箱的成本应当控制在一定的范围内，不仅要保证产品的品质，还要提高产品的竞争力。
三、技术要求
1.音箱应采用全频扩散器设计，能够实现全方位立体声音效输出。
2.音箱应具备低音、中音、高音等音量的调节功能，以适应不同种类音乐的播放需求。
3.音箱应具备蓝牙连接功能，并且能够支持NFC技术，以实现更加便捷的无线连接。
4.音箱应当具备内置电池，并且能够提供至少8小时的续航时间，以满足户外使用的需求。
5.音箱外壳应采用高强度ABS材料，外观设计考虑到易清洁、防摔及防水等功能。
6.音箱应具有内置收音和录音功能，并通过带有LED显示屏的面板进行控制和显示。
7.音箱应支持多种音频格式，包括MP3、WAV、FLAC等常见格式的播放。
四、外观设计
1.音箱外观采用圆柱状设计，配有网格罩，使得音箱外观简洁、大方。
2.音箱外壳采用镀铬工艺，具有良好的抗腐蚀性，同时可以增加产品的美观度。
3.音箱上方面板采用LED显示屏设计，能够清晰显示音乐、频道信息，同时能够支持触摸控制。 4.音箱底部配备防滑橡胶垫，以提高音箱的稳定性，并且能够有效地减少因振动造成的噪音。
五、材料选择
1.音箱外壳采用ABS工程塑料材料，具有良好的机械性能和耐候性，并且易于加工。

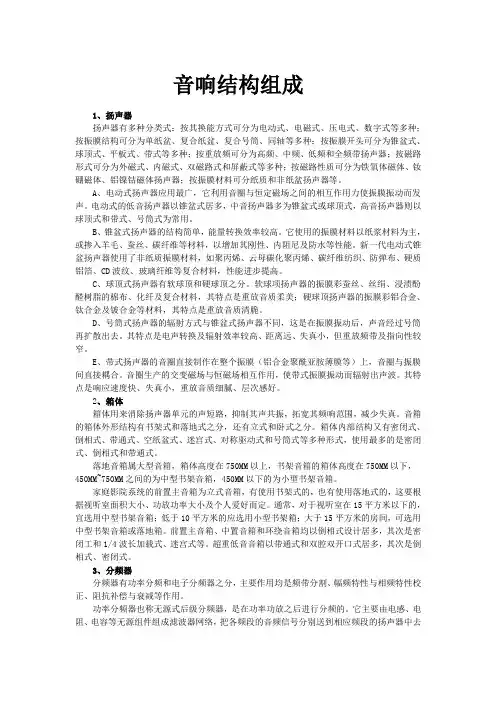

音响结构组成
音响结构组成
1、扬声器
扬声器有多种分类式：按其换能方式可分为电动式、电磁式、压电式、数字式等多种；按振膜结构可分为单纸盆、复合纸盆、复合号筒、同轴等多种；按振膜开头可分为锥盆式、球顶式、平板式、带式等多种；按重放频可分为高频、中频、低频和全频带扬声器；按磁路形式可分为外磁式、内磁式、双磁路式和屏蔽式等多种；按磁路性质可分为铁氧体磁体、钕硼磁体、铝镍钴磁体扬声器；按振膜材料可分纸质和非纸盆扬声器等。
A、电动式扬声器应用最广，它利用音圈与恒定磁场之间的相互作用力使振膜振动而发声。电动式的低音扬声器以锥盆式居多，中音扬声器多为锥盆式或球顶式，高音扬声器则以球顶式和带式、号筒式为常用。
B、锥盆式扬声器的结构简单，能量转换效率较高。它使用的振膜材料以纸浆材料为主，或掺入羊毛、蚕丝、碳纤维等材料，以增加其刚性、内阻尼及防水等性能。新一代电动式锥盆扬声器使用了非纸质振膜材料，如聚丙烯、云母碳化聚丙烯、碳纤维纺织、防弹布、硬质铝箔、CD波纹、玻璃纤维等复合材料，性能进步提高。
C、球顶式扬声器有软球顶和硬球顶之分。软球项扬声器的振膜彩蚕丝、丝绢、浸渍酚醛树脂的棉布、化纤及复合材料，其特点是重放音质柔美；硬球顶扬声器的振膜彩铝合金、钛合金及铍合金等材料，其特点是重放音质清脆。
D、号筒式扬声器的辐射方式与锥盆式扬声器不同，这是在振膜振动后，声音经过号筒再扩散出去。其特点是电声转换及辐射效率较高、距离远、失真小，但重放频带及指向性较窄。
E、带式扬声器的音圈直接制作在整个振膜（铝合金聚酰亚胺薄膜等）上，音圈与振膜间直接耦合。音圈生产的交变磁场与恒磁场相互作用，使带式振膜振动而辐射出声波。其特点是响应速度快、失真小，重放音质细腻、层次感好。
2、箱体
箱体用来消除扬声器单元的声短路，抑制其声共振，拓宽其频响范围，减少失真。音箱的箱体外形结构有书架式和落地式之分，还有立式和卧式之分。箱体内部结构又有密闭式、倒相式、带通式、空纸盆式、迷宫式、对称驱动式和号筒式等多种形式，使用最多的是密闭式、倒相式和带通式。
音箱结构设计常识
音箱结构设计常识
知识是积累而成的
一、 模具：
1． 模具材料：
A. 普通模你叫他用（舞阳718还好，18-22/KG之间），
B. NAK80大约是50多块/KG
C. S136要去到130多左右！
2．
二、 塑料:
1． ABS通常要做0.5度以上的拨模角，否则易拉伤。
2． 表面有火花纹的，则要求3度以上的拨模角，否则易拉伤。
3． 塑料螺丝柱孔内径设计为2.5mm，外径设计为5.5~6mm，柱子不宜超过30，太长柱子没力，易冲胶冲偏内孔针。超过20mm则要加肋加强。
4．
三、 拉管：
1． 采购单价计算方式：9 .5元/公斤+ 0.5~1元的孔加工费
2． 外表面尽量用弧面代替平面, 平面表面会有一条条的拉伤, 逐步形成平面冷却后易形成内凹. 有弧面的外表面会光洁很多.
3． 基本肉厚通常是1.6mm厚。
4． 有低音喇叭的拉管，基本肉厚通常是3~3.5mm厚, 局部挂墙处肉厚做至4mm。
5．
四、 铝拉管：
1． 截面长度超过220mm时，铝拉管肉厚要做至3mm, 表面可能有四条熔合线，要加凹凸槽来避免熔合线。
2． 截面长度超过150~220mm时，铝拉管变形大至1mm.
3． 通常最大直径100mm以内的铝拉管，肉厚做至1.2mm. 表面要加凹凸槽来避免熔合线。
4．
五、 挂墙结构:
1. 挂孔深5mm(螺丝头高度约为3.5mm左右), 大小孔直径分别为￠9mm, ￠4.5mm, 两圆心距离7mm.
2. 挂墙挂钩尽量用金属材料， 塑料挂钩则一定要做受力测试。
3.
六、 iPad:
1. iPad背面的喷油后壳中间露出黑色高光苹果，是怎样喷油的。做夹具喷油
2. iPad背面的细字是激光打印？
3. iPad后壳的喇叭网孔直径为0.5mm, 孔距1.5mm, 孔间胶厚1mm
4. iPad要求倾斜10度。
5. iPad插座倾斜15度。
七、 木箱：
工程音箱设计方案
工程音箱设计方案
一、背景介绍
随着科技的不断发展，音箱作为音频设备在现代生活中发挥着越来越重要的作用。它不仅能够提供高质量的音频体验，还可以通过蓝牙连接等方式和移动设备进行联动，实现多种媒体资源的播放。因此，设计一款功能强大、品质卓越的工程音箱，对于用户而言具有极大的吸引力。
二、设计目标
1. 品质卓越：音箱需要具有高清晰度的声音输出效果，确保音频资源得到最佳的还原和传播；
2. 多功能性：音箱需要支持多种输入方式，包括蓝牙、AUX线等，以满足不同用户的需求；
3. 稳定性：音箱需要具有稳定的连接性，确保音频资源能够顺畅地传输和播放；
4. 经济性：音箱需要具有较高的性价比，保证用户能够以合理的价格购买到高品质的产品。
三、设计方案
1. 外观设计
音箱的外观设计应该简约大方，适合不同场景的使用。可以采用金属质感的外壳，结合现代简约的线条，打造出时尚的外观。同时，在产品的底部设计防滑垫，确保在音箱放置在不平稳的地面时也能够保持稳定。
2. 内部结构设计
（1）音频芯片采用高品质DAC芯片，确保音频资源得到最佳的还原和传播。
（2）音箱采用双喇叭设计，以保证音箱的输出效果。采用双重低音短管设计，保证音箱在大声输出的情况下不会产生共振，保证音质的纯净度。
（3）在腔体结构上采用闭合式设计，以防止音频在传播的过程中产生外部干扰，确保声音的清晰度和还原度。
3. 功能设计
（1）音箱支持蓝牙连接，可适配不同的移动设备进行音频资源的传输和播放，也支持AUX线的连接方式。
（2）支持语音交互，音箱可以与智能设备进行联动，实现远程控制和调节。 （3）音箱具有内置麦克风，可以进行通话功能，同时还可以通过AI语音助手进行语音控制和操作。
4. 电源设计
（1）音箱可以支持直接插电和电池供电两种方式，以满足不同环境下的使用需求。
（2）内部配备超低功耗模块设计，保证长时间的使用寿命和稳定的工作状态。
四、材料选择
15英寸全频音箱设计图纸
15英寸全频音箱设计图纸
在音响领域，15 英寸全频音箱因其出色的低频响应和较为全面的音频覆盖范围，成为了众多音响爱好者和专业音频工作者的选择。设计一款 15 英寸全频音箱需要综合考虑多个因素，包括声学原理、材料选择、箱体结构等，而这一切都体现在精心绘制的设计图纸中。
首先，让我们来了解一下音箱的基本构成。一个完整的 15 英寸全频音箱通常由扬声器单元、箱体、分频器和接线端子等部分组成。
扬声器单元是音箱的核心组件，对于 15 英寸的全频扬声器，其振膜材质、磁路设计和音圈结构等都会对音质产生重要影响。在设计图纸中，需要详细标注扬声器的外形尺寸、安装孔位和固定方式等参数，以确保扬声器能够准确无误地安装在箱体上。
箱体是音箱的“外壳”，它不仅起到保护扬声器的作用，更重要的是通过合理的内部结构和尺寸来优化声学性能。对于 15 英寸全频音箱，箱体的体积通常较大，以提供足够的空间来实现良好的低频扩展。在设计图纸中，箱体的长、宽、高尺寸需要精确计算和标注，同时要考虑到内部的加强结构和吸音材料的布置。
箱体的形状也有多种选择，常见的有长方体、倒相式和密闭式等。长方体箱体结构简单，制作相对容易；倒相式箱体通过在箱体上开设倒相孔，可以增强低频输出；密闭式箱体则具有较好的瞬态响应。在设计图纸中，需要根据预期的音质特点和使用场景来选择合适的箱体形状，并详细绘制出其结构和开口位置。
分频器是将音频信号分配到不同频段的重要组件。对于全频音箱，虽然不像分频音箱那样需要复杂的分频网络，但可能仍会有一些简单的滤波电路来优化音质。在设计图纸中，分频器的电路图需要清晰绘制，包括电容、电感等元件的参数和连接方式。
接下来是接线端子的设计。接线端子要选择质量可靠、接触良好的型号，并在图纸中标注其安装位置和连接方式，以方便与外部音频设备的连接。
在绘制 15 英寸全频音箱设计图纸时，还需要考虑到一些细节问题。例如，箱体的边角处理可以采用圆角设计，以减少声波的衍射；扬声器安装面要保持平整，以确保声音的均匀辐射；内部的连接线要选用优质的音频线，并合理布置，避免信号干扰。
浅谈音箱设计
浅谈音箱设计
谢谢！
以下为正文：
音箱的作用就是配合扬声器发出更好的声音，一款优秀的箱体设计能够将扬声器单元的性能发挥到极致。最初的音箱设计是为了减少或杜绝扬声器单元的声短路现象，由于相位相反的声波干涉，尤其会使具有较强绕过能力的低频声波由于干涉造成声压的大幅度降低，这样一来扬声器的低频表现能力就会减弱，使听感下降。于是人们想到了用障板来阻碍声波的干涉，但是为了达到一定的低频响应，障板就要做得非常的大，至少要大于低频下限频率的二分之一波长。后来人们在这个基础上进行改进发展形成了我们熟悉的音箱系统。
01.敞开式音箱：
敞开式音箱的思路是将障板折叠起来，形成一个背后敞开的箱体，和障板的原理一样，不过这样的做法使音箱的摆放变得更加容易，但是由于空间的限制，箱体也不能做得很大，仍然会有部分低频绕过箱体到达前方产生声短路现象，这种音箱的低频下限也会比较高，并且单元的位置也不可以开在面板的正中心。
02.密封式音箱：
在敞开音箱的基础上，人们将其后方进行密封，这样完全阻隔了背面声波对前方的干涉，但是只利用扬声器单元前方的辐射使音箱的效率大幅度的降低，并且由于扬声器内外运动时的气压差产生的空气气压力使扬声器的顺行降低从而提高了谐振频率使低频下限升高。
从热力学气压的角度考虑，当箱体内部容积越大时，气压力对扬声器震动的阻碍就越小，低频下潜也就越深，这需要在扬声器的频率范围之内才有效，但同时扬声器的瞬态表现也在下降，会使生意变得拖泥带水。通常将音箱系统的Q值设计在0.7到1.2之间的时候便可以较好的兼顾瞬态与低频的响应。
箱体容积确定后，箱体的具体尺寸与形状也会对箱体的驻波共振问题产生影响，选择无理数比例和杜绝平行面的方法可以有效的阻止不良能量干涉的产生。值得一提的是，在密封音箱设计中引入了吸音棉的使用，在理论上，良好的吸音棉材料可以将箱体的容积等效的扩大40%，同时增加了箱体的阻尼，这也是利用了热力学原理。
音箱内部结构原理
音箱内部结构原理
音箱内部结构原理是指音箱内部的组成部分和工作原理。音箱通常由箱体、扬声器、隔音棉、电路板和连接线等组成。
首先是箱体，它是音箱的外壳，用于容纳其他组成部分并起到隔音和保护作用。箱体通常由木材或塑料材料制成，外部表面通常会加入装饰材料，以提升外观。
扬声器是音箱的核心部分，负责将电信号转换为声音。它主要由振膜、磁铁和线圈组成。电流经过线圈时会在磁场作用下产生振动，进而使振膜产生声音。扬声器通常有低音、中音和高音等不同类型，以满足不同频率范围的音频输出需求。
隔音棉是为了改善音箱的音质而添加的材料。它的主要作用是抑制箱体内部反射和共振，减少声音的失真和色彩感。隔音棉通常位于箱体内部的壁板和顶部，并可以根据需要调整和更换。
电路板是音箱的控制中心，负责接收来自音源设备的信号并将其放大。电路板还可以包含音量控制、均衡器或音效调节等功能。常见的电路板有功放电路板和音频控制电路板等。
连接线用于将音箱与音源设备进行连接，传输音频信号。常见的连接线包括RCA线和音频插头线等。连接线的质量和长度会直接影响音质的表现，因此选择和使用合适的连接线也是重要的。
以上是音箱内部结构的主要组成部分和工作原理。通过合理设计和搭配这些部件，音箱可以发挥出更好的音质和音效效果。
