日光灯电子整流器电路工作原理和13种电路图
WORD完美格式编辑
专业资料整理 日光灯电子整流器电路工作原理及电路图
日光灯为什么必须使用整流器？
由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。而电源电压恒定，则多余的电压会损坏灯管。所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：
D1~D4，整流电路
C1~C2/R1，稳压电路
R2~R3/C3，充放电电路
Q1~Q2/L1~L3，锯齿波振荡发生电路
L4，起辉/限流
C6，灯管运行中通过微小电流，辅助加热灯丝。
图表
1
U I
灯管
U I
灯管 整流器 WORD完美格式编辑
专业资料整理
原理
1. 市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2. 电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3. 当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4. L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5. 同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6. C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7. Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8. 这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9. 振荡信号经L3耦合、并由L4放大升压输出：
10. Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11. Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12. 使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
在图2中：电源经R3、R6对C5充电，当C5充电达到0.7V左右时Q2导通，其余跟图1电路一样就不再重复。其他类型的电子镇流器的工作原理大同小异
WORD完美格式编辑
专业资料整理
第二种电路简介：
图表
2
图2中：电源经R3、R6对C5充电，当C5充电达到0.7V左右时Q2导通，其余跟图1电路一样就不再重复。
第三种电路： WORD完美格式编辑
专业资料整理 图表
3
图中BR及C1构成整流滤波电路。R1、C2及VD2构成半桥逆变器的启动电路。开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。
工作原理
在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，双向二极管VD2导通；C2则通过VT2的基极-发射极放电，VT2导通。在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。电流随VT2导通程度的变化而变化。同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。极性是各绕组同名端为负。T1c上的感应电势使得VT2基极的电位进一步升高。V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。V12导通后。C2将通过VD1和VT2放电。T1c、T1b的感应电势逐渐减小至零。VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。与VT2情况相同，正反馈又使得VT1迅速退出饱和变为截止状态。VT2由截止跃变为饱和导通状态。如此周而复始，VT1和V12轮流导通，流过C5的电流方向不断改变。由C5、L1及灯丝组成的LC网络发生串联谐振。C5两端产生高压脉冲，施加到灯管上，使灯点燃。灯点燃后L1起到了限流的作用。
其他常见整流器电路图：
1、 WORD完美格式编辑
专业资料整理
2、
该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成；高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成；LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。在刚接通电源的瞬间，V1和V2中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。当C7两端电压达到EL的放电电压时，EL启辉点亮。
3、
WORD完美格式编辑
专业资料整理
两只13005（NPN三极管）组成的电路
三极管极脚b c e检测：
用万用表检测，只能大致判断（如要配对用最好用图示仪），简单讲就是将万用表打到R*1K档，黑表笔任意测一个管脚，红表笔测剩下的另外两管脚，比较读数，找出当黑表笔接触一个固定脚，而红表笔测得另外的两脚的电阻均最小时（大约5—10K），黑表笔所接的脚为基极b，
另外两脚为集电极、发射极。
在找出基极的情况下，分别将两表笔用手指捏在另外两极上，用舌头舔一下基极，交换两表笔再舔一下基极，将两次测量时表针偏转较大（阻值较小）的一次，做为基准：黑表笔所接的脚为集电极c，另一边的脚为发射极e。
4、
5、 WORD完美格式编辑
专业资料整理 图表
4
6、 WORD完美格式编辑
专业资料整理 图表
5
7、
图表
6
8、 WORD完美格式编辑
专业资料整理 图表
7
9、
图表
8
10、 WORD完美格式编辑
专业资料整理 图表
9
11、
40W日光灯电子镇流器电原理图
图表
10
12、 WORD完美格式编辑
专业资料整理 图表
11
讲一下常见的易损器件，启动回路的R3，C3和R4，一般R3和R4 较易开路。谐振主回路的C6较易因质量问题耐压不够击穿，上面的器件损坏一般导致镇流器不工作。CI和C2 电解电容容量减少，将导致启动困难。而且C5和C6容量减少也将导致启动不好，灯光闪烁。
日光灯电路图原理
日光灯电路图原理
日光灯电路是一种常见的照明电路，它的工作原理是利用气体放电和自感电动势来产生可见光。下面对日光灯电路的原理进行详细描述。
日光灯电路主要由以下几部分组成:
1. 电源: 提供电流和电压给日光灯电路。
2. 管电极: 显露在灯管两端，用于引入电流。
3. 电流限制器: 控制电流的大小，以保护灯管。
4. 开关: 控制日光灯电路的开关状态。
在日光灯电路工作时，开关处于闭合状态，电流从电源流过电流限制器，并进入灯管的管电极。在管电极之间，有一个封闭的玻璃管内充满了稀薄的惰性气体，称为放电气体。
当电流通过灯管时，管电极的电子会被高电压电场俘获并加速，在电场的作用下，它们与气体分子发生碰撞。这些碰撞激发了气体中的原子和分子，使它们从低能级激发到高能级。
当激发的原子和分子回到低能级时，它们会释放能量。这些能量以紫外线的形式发出，而不是可见光。为了将紫外线转换为可见光，灯管内壁涂有荧光粉。荧光粉吸收紫外线并发出可见光，使得灯管发出明亮的白色光线。
此外，日光灯电路中的电流限制器起到保护灯管的作用。它可以限制电流的大小，避免电流过大烧坏灯管。通常，电流限制器是通过电阻和电感组成的。
总之，日光灯电路利用气体放电和荧光粉的特性，将电能转化为可见光。它可以用于各种场合的照明，具有节能、寿命长等优点。
电子镇流器工作原理(一)2024
电子镇流器工作原理（一）2024
电子镇流器工作原理（一）
引言概述：
电子镇流器是一种广泛应用于照明领域的电子设备，其主要功能是将交流电转换为恰当的电流和电压以供给荧光灯管。本文旨在介绍电子镇流器的工作原理。
正文：
一、电子镇流器的组成部分
1.输入滤波器：通过滤波作用对进入电子镇流器的交流电进行净化。
2.整流电路：将滤波后的交流电转换为直流电。
3.功率因数校正电路：对输入电流和电压波形进行校正，提高功率因数。
4.谐振电路：启动和维持荧光灯管的放电。
5.保护电路：保护电子镇流器和荧光灯管免受电压过高或过低的影响。
二、电子镇流器工作过程
1.起动过程：电子镇流器会发出高频信号，通过谐振电路提供足够的能量来激活荧光灯管。
2.放电过程：一旦荧光灯管被激活，电子镇流器会维持恒定的电流和电压来供电。
3.调光过程：通过改变输入电流的大小来实现对荧光灯管的调光效果。 电子镇流器工作原理（一）2024
4.保护过程：当输入电压过高或过低时，保护电路会自动断开电流，保护电子镇流器和荧光灯管的安全性。
5.关闭过程：当需要关闭荧光灯管时，电子镇流器会停止供电并断开电流。
三、电子镇流器与传统镇流器的比较
1.节能性能：电子镇流器比传统镇流器更节能，能够降低能耗。
2.启动时间：电子镇流器启动荧光灯管的速度更快，减少了等待时间。
3.调光效果：电子镇流器可以实现更广泛的调光范围。
4.噪音水平：电子镇流器产生的噪音较传统镇流器更低。
5.寿命：电子镇流器的寿命长于传统镇流器。
四、电子镇流器的应用领域
1.办公室照明：电子镇流器适用于办公室的荧光灯照明系统。
2.商业建筑照明：电子镇流器可用于商业建筑中的荧光灯照明系统。
3.工厂照明：电子镇流器能够满足工厂照明的需求。
4.学校照明：电子镇流器可应用于学校的荧光灯照明系统。
5.医院照明：电子镇流器适用于医院照明系统，可以提供稳定的照明效果。
总结：
电子镇流器的主要电路型式
电子镇流器的主要电路型式
1、 常用的镇流方法
（1） 电阻镇流
电阻镇流器工作原理如图 1 所示。电阻镇流的工作效率低，要确保电阻
镇流电路正常工作，应使电源供电电压不低于 2 倍的灯工作电压。实用中应用
不多。
（2） 电容镇流
电容镇流只有在很高的供电频率下才能很好地工作，如果交流供电频率
太低，则会在交流供电的每半个供电周期内产生很大的峰值电流，具有镇流工
作效率高的优点。电容镇流器工作原理如图 2 所示。
（3） 电感镇流
电感镇流是一种得到广泛应用的镇流方法，但它的损耗比电容镇流要大，
但是灯电流在 50Hz 交流供电频率下的失真较电容镇流要小得多，使用时需配
用启动器。电感镇流器工作原理如图 3 所示。
电感镇流几乎可以应用于所有的气体放电灯应用场合。电感镇流具有以
下特点：
① 相对电阻镇流损耗低。
② 电路简单。
但是也有以下的缺点：
① 由于电路中有一个电感，所以灯电压、灯电流之间有一个相位差，从而
造成电路的功率因数较低（一般在 0.5 左右）。
② 灯的启动点火电流较大，一般是灯额定工作电流的 1.5 倍。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识
一、电子镇流器的工作原理、组成和优点:
1、 什么是电子镇流器:
电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.
2、 电子镇流器的工作原理:
电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.
在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.
3、 电子镇流器的优点
⑴能量损耗低、用电效率高
⑵发光效率高、光色柔和
⑶重量较轻、无闪烁及无噪声、有异常状态保护功能
⑷有预热启动功能、可以实现调光和具有高功率因素
二、电子镇流器生产的主要工序及注意事项:
4、 电子镇流器的流水线生产主要经过的工序
①元器件检测 ②根据生产任务和配料清单配料 ③插件 ④波峰焊接 ⑤补焊 ⑥调试 ⑦老化 ⑧装配与成品检测
5、 在波峰焊中,焊接温度的高低对线路板有哪些影响?
温度过高:⑴印制线路板会发生变形 ⑵阻焊膜会起泡 ⑶对元器件造成损伤.
温度过低:⑴焊点毛糙、不光亮 ⑵出现虚焊及拉尖
6、 补焊工序要做哪些事情?
⑴将摆放不整齐的元器件扶正
⑵补虚焊点、漏焊点及漏插的元器件
⑶有能力时,要将插反的元器件(如二极管)纠正.
7、 一个良好的焊点是怎么样的?
一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.
电子镇流器电路图
未知驱动探索，专注成就专业
1
电子镇流器电路图
电子镇流器（Electronic Ballast）是一种用于供电给气体放电灯（如荧光灯、高压钠灯等）的装置。它的主要功能是将输入的交流电转换为适合气体放电灯的高频交流电。在现代照明领域中，电子镇流器已经取代了传统的电感型镇流器，因为它更加高效、节能，并且减少了对环境的污染。本文将介绍一种常见的电子镇流器电路图。
电子镇流器电路图的组成
电子镇流器电路图主要由以下几个主要部分组成：
1. 电源模块：用于接收输入的交流电并将其转换为直流电供给后续部分使用。电源模块通常包括整流器、滤波器和功率因数校正电路。
2. 变频器：用于将直流电转换为高频交流电。变频器控制电流和电压波形的形状，并保持其稳定。
3. 电流调节器：用于监测和调节电流。它确保在灯管上的电流在安全范围内，并保持其稳定。 未知驱动探索，专注成就专业
2
4. 灯管驱动电路：用于控制和驱动灯管的点亮。它为灯管提供所需的起始电压，并在点亮后提供足够的电流来维持灯管的正常工作。
电子镇流器电路图的工作原理
电子镇流器的工作原理可以简单概括为以下几个步骤：
1. 输入交流电通过电源模块进行整流和滤波，转换为直流电。
2. 直流电经过变频器，转换为高频交流电。变频器的工作频率通常在20kHz至100kHz之间，这样可以避免人眼可见的闪烁。
3. 高频交流电经过电流调节器，监测和调节电流，确保在灯管上的电流不超过设定的安全范围。
4. 灯管驱动电路为灯管提供起始电压，使其点亮。一旦灯管点亮，驱动电路将提供足够的电流来维持灯管的正常工作。
5. 当灯管损坏或需要更换时，电子镇流器会自动检测并停止供电，以保护灯管和电路。 未知驱动探索，专注成就专业
3
电子镇流器的优势和应用
相比传统的电感型镇流器，电子镇流器具有以下几个优势：
1. 更高的效率：电子镇流器的效率一般在90%以上，比传统镇流器更高，能够节省大量的能源。

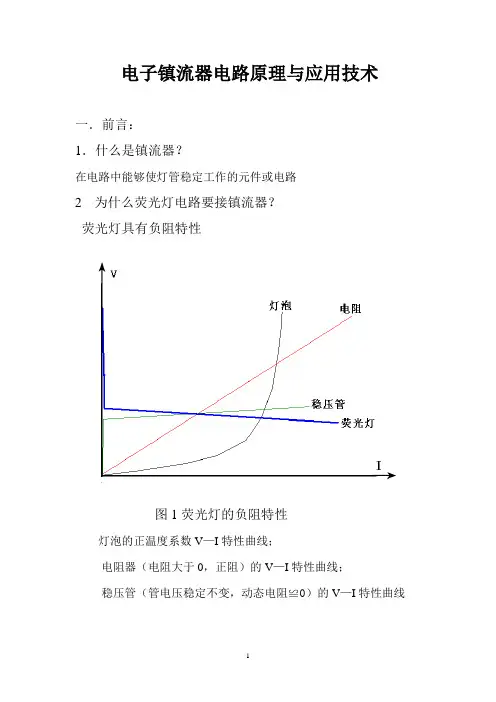

电子镇流器电路原理与应用技术(李)
1 电子镇流器电路原理与应用技术
一．前言：
1．什么是镇流器？
在电路中能够使灯管稳定工作的元件或电路
2 为什么荧光灯电路要接镇流器？
荧光灯具有负阻特性
图1荧光灯的负阻特性
灯泡的正温度系数V—I特性曲线；
电阻器（电阻大于0，正阻）的V—I特性曲线；
稳压管（管电压稳定不变，动态电阻≌0）的V—I特性曲线 2
图2. 动态电阻的大小对电流稳定度的影响
3． 串联阻抗镇流电路：
1）串联电感镇流电路；电感镇流电路与电感镇流器
图3. 串联电感镇流电路
3 2）串联电容镇流电路 (图4)
3）串联CL镇流电路（图5）
3）串联电容镇流电路 (图5)
4）串联电阻镇流电路（图6）
4． 变阻抗镇流电路： 4 串联电感且并联电容
图7. 变阻抗镇流电路及其等效电路
5 图8. 镇流性能比较
从图7可知，当电流增大时，FL 等效电阻减小，等效电路中C’增大，L’随之增大，即镇流器阻抗变大，更好地抑制电流的增大；反之亦反。改善了镇流效果。
5. 电子镇流器的实质
高频工作时的电感镇流或变阻抗镇流
6. 电子镇流器电路结构的方框图
图9. 简易电子镇流器电路结构的方框图
图10. 常规电子镇流器电路结构的方框图
7. 电子镇流器的优缺点
自身功耗低，效率高 ——功耗为电感镇流器的约40％
高频工作使灯管光效提高——比低频提高约7％
重量轻、体积小、无频闪、无噪音
容易做到高功率因素、低谐波，降低电网传输损耗
缺点：元器件较多，可靠性比电感镇流器差
8. 需求与市场——我国每年需产销几十亿只的大产业！ 6 二．荧光灯电子镇流器的基本电路
1．基本电路的电路图（低功率因素、无保护、无灯丝预热）
图11. 电子镇流器基本电路
图12. 电子镇流器电路的主要部分
2．电路的主要部分
镇流器基本原理
镇流器是光照明系统中的一个重要的元件, 要更好的了解它的工作原理,我们需要先了解荧光灯的工作原理.
1. 荧光灯的工作原理.
1.1 发光原理
通电后,荧光灯就能发出光,那么光是怎么产生的呢? 光是通过原子来发射出来的,如图1所示:
1. 微粒与原子撞击,激发原子.
2. 原子中的电子在撞击中接收到能量,从原来的低能量轨道旋转跳到高能量轨道.
3. 因为受到原子核的吸引,受激发的电子又跳回原来的低能量轨道,
这个时候它会释放能量,这种能量以光子形式释放出来.
1.2 荧光灯的结构
基本的光照明系统如图2所示:
荧光灯是一种气体放电灯. 它有一对电极(electrode), 分别在灯管的两端. 在灯管里还有微量的液态水银（mercury）和低压气体(通常是氩气insert gas). 灯管的内表面有磷(phosphor),它是用来把紫外线转换成可见光的.
电极做成灯丝的样子, 在启动过程中会对它进行预热(预热启动荧光灯), 这样它就更容易发射出电子,以降低启动电压. 启动后灯丝依旧保持高温,以发射电子.
图3是荧光灯内部结构:
1.3 荧光灯的启动过程
Step 1(图4):
1. 对荧光灯通电, 灯丝预热,灯丝里的自由电子(E)发射到灯管里面,电离气体.
2. 电子流通过电离的气体, 电子和离子快速的从灯管里的一端移动到另外一端.
3. 电子流的能量把水银从液体转换成气体.
Step 2(图5):
1. 快速移动的微粒(电子和离子)与气态的水银原子撞击, 激发水银原子.
2. 在被激发的原子里,电子从原来的低能量轨道旋转跳到高能量轨道.
3. 因为受到原子核的吸引,受激发的电子又跳回原来的低能量轨道, 这个时候它会释放能量,这种能量以光子形式释放出来. 但是这种光不是可见光,而是紫外线.
Step 3(图6):
1. 释放出来的紫外线光子撞击灯管内表面的磷.
2. 而磷原子在撞击中接受到能量,里面的电子从原来的低能量轨道旋转跳到高能量轨道.
(整理)电子镇流器电路图
精品文档
精品文档 1、振达牌一拖二电子镇流器的实绘电路：
2、9w电子镇流器电路图：
13001管为NPN型管，高反压（也就是耐压450V以上）。大多用在大功率电子镇流器里和电瓶车充电器里，另外还有13003与13005相应耗散功率更大一些！
对于用万用表检测，只能大致判断（如要配对用最好用图示仪），简单讲就是将万用表打到R*1K档，黑表笔任意测一个管脚，红表笔测剩下的另外两管脚，比较读数，交换表笔找出黑表笔接的脚与红表笔另外测的两脚的电阻最小时，大约5—10K时，黑表笔所接的脚为基极，另外两脚为集电极、发射极。在找出基极的情况下，分别将两表笔用手指捏在另外两极上，用舌头舔一下基极，交换两表笔再舔一下基极，将两次测量时表针偏转较大的一次，做为基准、黑表笔所接的脚为集电极，另一边的脚为发射极。
3、一款电子镇流器电原理图
精品文档
精品文档
4、实用电子镇流器电路：13005*2
5、胜光15W电子镇流器电路
精品文档
精品文档 6、40W日光灯电子镇流器电原理图
7、用MJE13005×2的20W日光灯电子镇流器
8、 精品文档
精品文档
9、32w交流电子镇流器电路
上图电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。交流220V经整流滤波输出约300V直流为振荡电路提供电源。开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波(R6D6、R3D5起续流作用)。负载回路由L3、L4、C4构成。VTI、VT2产生的高频振荡方波由L3加给负载作激励源。灯管点亮前，由C4、L4等形成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的高电压又使水银蒸汽形成弧光放电，激发管壁荧光粉发光。灯管点亮后，C4基本上不起作用，此时L4则起阻流作用。台灯电子镇流器电路图 ，也可供参考。
日光灯实物接线图
日光灯实物接线图 1 / 41 / 41 .
双控开关、三控开关及日光灯接线图
双控开关接线图
三控开关接线图
日光灯实物接线图
2 / 42 / 42
日光灯接线图
'. 日光灯实物接线图 3 / 43 / 43 .
日光灯的工作原理
'. 日光灯实物接线图 4 / 44 / 44 .
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。镇流器是一个带有铁心的电感线圈。启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上〔管内的固定
触头与倒U形双金属片之间〕因承受了220V的电源电压而辉光放电，
使倒U形双金属片受热弯曲而与固定触头接触， 电流通过镇流器及灯
管两端的灯丝及启辉器构成回路。灯丝因有电流(启动电流)流过被加
热而发射电子。同时，启辉器中的倒U形双金属片由于辉光放电结束
而冷却，与固定触头别离，使电路突然断开。在此瞬间，镇流器产生
的较高感应电压与电源电压一齐〔约 400--600V〕加在灯管的两端，
迫使管内发生弧光放电而发光。灯管点燃后，由于镇流器的限流作用，
使得灯管两端的电压较低 (30W灯管约100V左右)，而启辉器与灯管
并联，较低的电压不能使启辉器再次动作 。
'.
识读电子镇流器原理图
识读电子镇流器原理图
电子镇流器是由数种电子元器件构成的，它实际上是大功率晶体管高频开关振荡电路。晶体管开关振荡电路的形式有单管振荡型、双管串联推挽振荡型、双管并联推挽振荡型、双管互补推挽振荡型。目前世界上使用的场效应管的电子镇流器大多采用串联推挽振荡型，电路形式如图1所示。
图1 电子镇流器原理图
一、电子镇流器结构
在图1中，电子镇流器由防干扰电路、整流滤波电路、启动控制电路、振荡逆变电路、保护电路和谐振谐振启辉电路组成，如图2所示。
防干扰
电路 整流滤波电路 启动控制电路 振荡逆变电路 串联谐振启辉电路
保护电路 220V交流电 负载 图2 电子镇流器组成
二、电子镇流器单元电路组成
1、电子镇流器供电来源
电子镇流器在市面上使用最多的电子镇流器都是使用的照明用电220V交流电供电，其主要原因是220V交流电电源供电量充足，使用方便。
该电子镇流器采用单项插头，经过BL、WH与外界的220V交流电插座配合使用，为电子镇流器提供电能。
2、防干扰电路组成
防干扰电路由图1中的L1、C1构成EMI电子滤波器。具备隔离220V交流电和电子镇流器，功能是放止220V交流电上寄生的高频脉冲对电子镇流器元器件进行冲击，也防止电子镇流器内部产生的干扰脉冲电压回馈到电网电压220V交流电上，对其他用户构成影响。
3、整流滤波电路组成
整流滤波电路由D1、D2、D3、D4和EC1、EC2构成。将外界输入的220V交流电转变为约为310V直流电输出。
4、启动控制电路组成
R1、R2、R3、C2为积分电路，与D5、DB1构成启动控制电路。确保在电路通电瞬间促使场效应管Q2导通、Q1关断。
5、振荡逆变电路组成
场效应管Q1、Q2以及高频振荡变压器T1（T1A、T1B、T1C）构成变压器反馈串联推挽式开关振荡电路，也称为振荡逆变电路或称为变流器，输出脉动的高频振荡信号，振荡频率为20~60KHz。
6、串联谐振启辉电路
