浮球式液位传感器工作原理
水箱液位自动控制系统工作原理
水箱液位自动控制系统工作原理
引言
水箱液位自动控制系统是一种常见的自动化控制系统。本文将对水箱液位自动控制系统的工作原理进行详细的介绍和探讨。其中包括传感器的使用、控制器的设计以及执行器的操作等方面。
传感器
水箱液位传感器是水箱液位自动控制系统的核心组件之一。传感器通过测量水箱中的液位高度来获取相应的液位信息。常见的液位传感器包括浮球式液位传感器和压力式液位传感器。
浮球式液位传感器
浮球式液位传感器利用浮球的浮力来测量液位。当液位上升时，浮球会随之上升；当液位下降时，浮球也会下降。传感器通过检测浮球的位置来确定液位的高度。
压力式液位传感器
压力式液位传感器通过测量液体对传感器的压力来确定液位的高度。当液位上升时，液体对传感器的压力增加；当液位下降时，压力减小。传感器通过检测液体对传感器的压力变化来确定液位的高度。
控制器
控制器是水箱液位自动控制系统的另一个重要组成部分。控制器根据传感器提供的液位信息，判断水箱液位是否在设定范围之内，然后发出相应的控制信号。
PID控制器
PID控制器是一种常用的控制器类型。它根据当前的偏差以及偏差的变化率来调整输出信号，使得系统的输出能够稳定在设定值附近。PID控制器由比例项、积分项和微分项组成，分别对应于当前偏差、累积偏差和变化率。 控制信号
控制信号是控制器向执行器发送的命令信号，用于控制水箱液位的变化。通过调整控制信号的大小和方向，控制器可以实现水箱液位的自动上升和下降。
执行器
执行器是控制水箱液位的关键部件。执行器根据控制器发出的命令信号，调整水箱进水和排水的流量，从而实现水箱液位的自动控制。
电动阀门
电动阀门是一种常用的执行器类型。它通过电动机驱动阀门的开闭，从而调节水箱的进水和排水流量。控制器通过控制电动阀门的开度，使得水箱液位保持在设定范围之内。
水泵
水泵也是一种常见的执行器类型。它通过驱动液体流动来调节水箱的液位。控制器根据液位信息，调整水泵的工作状态，从而实现水箱液位的自动控制。

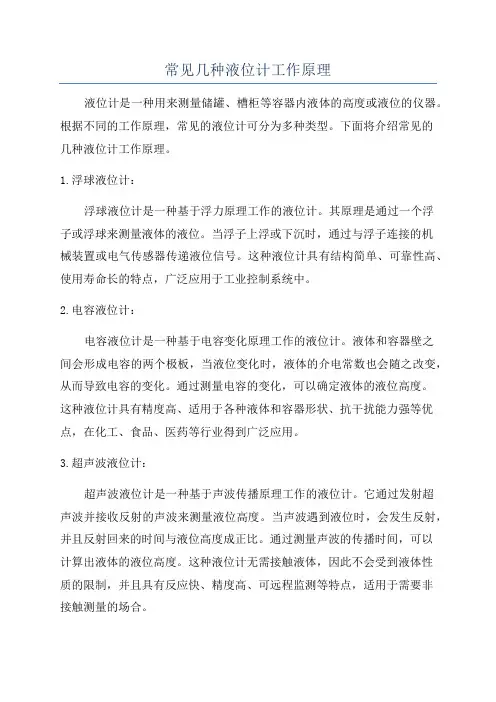

常见几种液位计工作原理
常见几种液位计工作原理
液位计是一种用来测量储罐、槽柜等容器内液体的高度或液位的仪器。根据不同的工作原理，常见的液位计可分为多种类型。下面将介绍常见的几种液位计工作原理。
1.浮球液位计：
浮球液位计是一种基于浮力原理工作的液位计。其原理是通过一个浮子或浮球来测量液体的液位。当浮子上浮或下沉时，通过与浮子连接的机械装置或电气传感器传递液位信号。这种液位计具有结构简单、可靠性高、使用寿命长的特点，广泛应用于工业控制系统中。
2.电容液位计：
电容液位计是一种基于电容变化原理工作的液位计。液体和容器壁之间会形成电容的两个极板，当液位变化时，液体的介电常数也会随之改变，从而导致电容的变化。通过测量电容的变化，可以确定液体的液位高度。这种液位计具有精度高、适用于各种液体和容器形状、抗干扰能力强等优点，在化工、食品、医药等行业得到广泛应用。
3.超声波液位计：
超声波液位计是一种基于声波传播原理工作的液位计。它通过发射超声波并接收反射的声波来测量液位高度。当声波遇到液位时，会发生反射，并且反射回来的时间与液位高度成正比。通过测量声波的传播时间，可以计算出液体的液位高度。这种液位计无需接触液体，因此不会受到液体性质的限制，并且具有反应快、精度高、可远程监测等特点，适用于需要非接触测量的场合。 4.差压液位计：
差压液位计是一种基于液体静压力原理工作的液位计。其原理是通过容器底部和液位高度之间的液体静压力差来测量液位高度。差压液位计通常由液位变送器和差压变送器组成。液位变送器将液位高度转换为液体静压力信号，而差压变送器将静压力信号转换为电信号输出。这种液位计适用于各种压力、温度和物料的测量，但需要根据具体情况选择不同类型的液位变送器和差压变送器。
5.雷达液位计：
雷达液位计是一种基于电磁波传播原理工作的液位计。它通过发射微波或射频信号，并接收反射回来的信号来测量液位高度。当信号遇到液位时，会发生反射，并且反射回来的时间与液位高度成正比。通过测量信号的传播时间，可以计算出液体的液位高度。雷达液位计具有高精度、可远程监测、适应性强等优点，在化工、油田、环保等领域得到广泛应用。
五种常用的日本KEYENCE基恩士液位传感器,液位传感器分类以及工作原理
五种常用的日本KEYENCE基恩士液位传感器，液位传感器分类以及工作原理
五种常用的日本KEYENCE基恩士液位传感器，液位传感器分类以及工作原理
日本KEYENCE基恩士液位传感器是一种测量液位的压力传感器。静压投入式液位传感器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用的隔离型扩散硅敏感元件或日本KEYENCE基恩士液位传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。
日本KEYENCE基恩士液位传感器第一类为接触式，包括单法兰静压/双法兰差压液位传感器，浮球式液位传感器，磁性液位传感器，投入式液位传感器，电动内浮球液位传感器，电动浮筒液位传感器，电容式液位传感器，磁致伸缩液位传感器，伺服液位传感器等。
日本KEYENCE基恩士液位传感器静压投入式液位传感器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。
利用流体静力学原理测量液位，是压力传感器的一项重要应用。采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。
1、日本KEYENCE基恩士液位传感器浮筒式液位变送器是将磁性浮球改为浮筒，液位传感器是根据阿基米德浮力原理设计的。浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的，它在工作时可以通过现场按键来进行常规的设定操作。
日本KEYENCE基恩士液位传感器是利用光在两种不同介质界面发生反射折射原理而开发的新型接触式点液位测控装置。它具有结构简单，定位精度高；没有机械部件，不需调试；灵敏度高及耐腐蚀；耗电少；体积小等诸多优点而受到市场的逐渐认可。 1、由于液位的输出只与光电探头是否接触液面有关，与介质的其它特性，如温度、压力、密度、电等参数无关，所以光电液位传感器检测准确、重复精度高；响应速度快，液面控制非常精确，并且不需调校，就可以直接安装使用。
水位报警器
水位报警器
水位报警器是一种能够监测水位变化并及时发出警报的设备。它通常被广泛应用于水利、水电、工业、民用等领域，可以有效地保护人们和设备免受水灾的侵害。本文将介绍水位报警器的工作原理、分类以及应用场景等方面的内容。
工作原理
水位报警器的工作原理主要是通过测量液体的压力变化来判断水位高低。其主要组成部分包括传感器、信号放大器、报警器等，其中传感器是关键部件，其常见的测量原理有以下几种：
浮球式
浮球式水位传感器通过浮球的浮力以及水的密度变化来实现水位测量。当水位变化时，浮球会随之上升或下降，浮球上安装的磁性杆会改变磁场，传感器测量这种磁场变化来判断水位是否达到设定值。
压阻式
压阻式水位传感器则是利用压阻变化原理进行水位测量。其内部包含一块薄膜，当水位变化时，液压会作用于薄膜上产生形变，从而导致电阻值发生变化，传感器通过测量电阻值变化来确定水位高低。
静压式
静压式水位传感器主要利用水压力变化原理来测量水位。传感器的测压装置部分被浸在测量液体中，产生液体静力，将液体静力转换为电信号，通过测量电信号的变化来判断水位变化。
应用场景
水位报警器适用于以下场合：
闸坝、水库
在水利工程中使用水位报警器，可以及时发现水位变化，保证水利工程设施的正常运行。
工业制造
在工业制造中，一些化学反应或机器运行需要特定的水位条件。水位报警器的应用可以及时发现、报警并控制水位变化，维护生产质量和设备完整性。 景观水池
景观水池中的水位亦需要自动控制。水位报警器的应用可以避免水位溢出和空干，维护水池生态环境。
分类
水位报警器根据不同的应用场景及测量原理，可以分为以下几类：
液位开关
液位开关主要通过浮球式、电容式等原理进行测量，当水位达到设定值时，传感器会输出电信号，从而实现报警功能。
液位计
液位计一般采用数字化显示、超声波测量等原理进行水位测量，并通过显示屏等方式直观地呈现出水位状态。
集成水位测量仪
集成水位测量仪包含了水位测量、报警、控制等多种功能于一体，能够实现远程监测及控制，常应用于水利工程、水力发电、供水系统等领域。
速看,19种液位计工作原理,太全了
速看，19种液位计工作原理，太全了
1、磁翻板液位计
磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计
浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计
它是利用力学平衡原理设计制作的。当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计
雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
5、磁致伸缩液位计
磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
浮球液位开关型号及原理
贵阳装修/
浮球液位开关型号及原理
浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、
电工、水处理、染料工业、油压机械等领域得到广泛应用。下面就是装修界小编对于浮球液 贵阳装修/
位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。 浮球液位开关-优势
浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。浮子悬臂角限位设计，防止了浮子垂直。 浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。 浮球液位开关-原理 利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。 浮球液位开关-型号 浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。 浮球液位开关-特点 浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考 贵阳装修/
液位感应器原理
液位感应器原理
液位感应器是一种用来检测液体的高度或液位的装置。它基于液体产生的压力或电容变化来测量液位，并将其转换为电信号输出。
一种常见的液位感应器原理是利用液体对压力的作用。液位感应器通常由一个装有气体或液体的容器和一个感应器组成。容器内的液体会产生垂直方向上的压力，这种压力通过液位感应器中的感应器传感器来测量。感应器通常包括一个压力传感器或电阻传感器，它们可以将压力转变为电信号输出。
当液位上升时，液体对传感器的压力增加，传感器会相应地产生一个电信号，反映出液位上升的状态。这个电信号可以被连接到控制系统中，用于监测液位变化，并采取相应的控制措施。
另一种常见的液位感应器原理是利用电容的变化。液位感应器通常由两个电极组成，它们分别置于容器的不同位置，以测量液体的高度。当液体的高度发生变化时，液体与电极之间的电容也会发生相应的变化。这种变化可以通过电容传感器来测量，然后转换为电信号输出。
液位感应器的原理取决于具体的设计和应用。除了上述介绍的原理外，还有许多其他类型的液位感应器，如浮球液位传感器、超声波液位传感器等。这些液位感应器在实际应用中广泛使用，例如在储罐、管道和化工设备等领域中。它们的原理和操作方式可能会有所不同，但最终的目标都是实现对液体高度或液位的准确测量。
远传液位计工作原理
- 1 - 远传液位计工作原理
远传液位计是一种用于测量液体高度、液位、体积以及液体密度的仪器。其工作原理是通过浮球、浮子、浮筒等浮力式测量元件，将测量的液位信号转换为电信号，然后通过数据接口传输到远程终端，实现液位的监控、控制和远程传输。
远传液位计主要由浮力测量元件、传感器、信号转换器、数据传输接口等组成。浮力测量元件是远传液位计的核心部分，其工作原理是利用浮力平衡原理，将浮子的浮力与所测液体的重力平衡，从而测量液位的高度。浮力测量元件根据不同的测量原理，可分为浮球式、浮子式、浮筒式等。其中，浮球式液位计最为常见，其浮球在液面上下浮动，通过传感器感应浮球位置的变化，将测量信号转换成电信号输出。
传感器是将浮力测量元件的机械信号转换成电信号的重要组成部分。常用的传感器有电阻式、电容式、压电式等。电阻式传感器的工作原理是利用导电性材料的电阻值随受力变化而变化，将机械信号转换成电信号输出。电容式传感器则是利用电容随受力变化而变化的特性，将机械信号转换为电信号。压电式传感器则是利用壳体内的压电晶体产生电荷随受力变化而变化的原理，将机械信号转换成电信号输出。
信号转换器是将传感器输出的电信号进行放大、滤波、线性化等处理，以满足远程数据传输的要求。信号转换器通常包括模拟转换器和数字转换器。模拟转换器将传感器输出的模拟电信号转换成标准信 - 2 - 号，如4-20mA电流信号或0-5V电压信号。数字转换器则将模拟信号转换成数字信号，并通过通讯接口传输到远程终端。
数据传输接口是远传液位计与远程终端之间的连接接口，通常包括有线接口和无线接口。有线接口通常是通过RS485、RS232等串口协议进行数据传输。无线接口则可采用GPRS、3G、4G等通讯协议进行数据传输。
综上所述，远传液位计是一种通过浮力式测量元件将液位信号转换成电信号，并通过数据传输接口实现液位的监控、控制和远程传输的仪器。其工作原理简单、精度高、可靠性好，已得到广泛应用。
水位感应器工作原理
水位感应器工作原理
传感器一般使用浮球、浮子或压力传感器。浮球或浮子传感器通常采用浮力原理，当浮球或浮子浮在液体表面时，由于液体的浮力作用，它会上升或下降。浮球或浮子上的一个磁体或磁铁与传感器内部的磁簧产生磁吸引力或磁排斥力，根据磁力的变化来检测液位的高低。压力传感器则通过测量液体对传感器表面的压力来判断液位的高低。
传感器感知到液位信息后，会将其转换成与水位相关的电信号，然后通过输出电路输出。输出电路一般由运算放大器、比较器和输出驱动器等组成。运算放大器用于放大传感器输出的微弱电信号，以增加信号的稳定性和可靠性。比较器用于将放大后的电压信号与一个预设的电压阈值进行比较，根据比较结果来确定液位的高低。输出驱动器则根据比较结果，输出与液位相关的数字信号或模拟信号，可以连接到LED指示灯、蜂鸣器或控制器等设备。
水位感应器的工作原理基本上是依靠液体的浮力原理或压力原理进行测量的。由于浮力或压力是与液位直接相关的物理量，因此水位感应器可以非常精确地测量液位的高低。此外，水位感应器通常具有高精度、快速响应、稳定性好以及耐腐蚀等特点，因此在实际应用中非常可靠。
总结起来，水位感应器工作原理可以简单概括为：利用浮力或压力原理感知液位信息，通过传感器将液位信息转换成电信号，再通过输出电路输出与液位相关的数字或模拟信号。这种工作原理使得水位感应器具有高精度、快速响应、稳定性好以及耐腐蚀等特点，适用于各种水位监测和控制应用。
液位传感器工作原理及技术参数分析
液位传感器工作原理及技术参数分析
广州兰瑟电子介绍：液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。静压投入式液位变送器（液位
计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，
将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。
液位传感器的分类
1、浮筒式液位传感器
浮筒式液位变送器是将磁性浮球改为浮筒，液位传感器是根据阿基米德浮力原理设计的。
2、浮球式液位传感器
浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成
3、静压式液位传感器
该变送器利用液体静压力的测量原理工作，它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和
补偿电路补偿，最后以4～20mA或0～10mA电流方式输出。
静压式液位传感器:传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po式中：
P ：变送器迎液面所受压强
ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
液位传感器功能特点：
◆稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于0.1%FS ，在整个允许 工
作温度范围内低于 0.3%FS 。
◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。
◆固态结构，无可动 部件，高可靠性，使用寿命长。
◆安装方便、结构简单、经济耐用。
投入分体式液位变送器(技术参数)
⊙选用美国进口的高精度、隔离式敏感组件，性能可靠
⊙表压或绝压测量
⊙量程宽：1mH2O～200mH2O
⊙输出：4～20mA或0～5V
⊙电源电压：24VDC(12～36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电
