膜分离技术简介ppt课件
膜分离技术
未知驱动探索，专注成就专业
1
膜分离技术
简介
膜分离技术是一种通过膜进行物质分离和纯化的技术。它广泛应用于制备纯化工业和生物制药中，其原理是利用特定的膜，通过选择性透过、排除或吸附的方式将混合物中的目标物质与其他组分分离开来。膜分离技术具有高效、节能、环保等优点，因此在各个领域得到了广泛应用，并成为一个重要的物质分离技术。
原理
膜分离技术的基本原理是利用膜的选择性透过性来实现分离。根据分离机制的不同，膜分离技术可以分为几种不同的类型，包括微滤、超滤、纳滤、反渗透和气体分离等。每种类型的膜分离技术都有其特定的分离机制和应用范围。
• 微滤：微滤膜具有较大的孔径，一般用于分离固体颗粒和大分子物质，如悬浮固体和细菌等。
• 超滤：超滤膜的孔径较小，可以分离分子量较大的物质，如蛋白质和胶体等。 未知驱动探索，专注成就专业
2
• 纳滤：纳滤膜的孔径更小，可以分离分子量更小的物质，如盐和有机物等。
• 反渗透：反渗透膜是一种半透膜，其孔径非常小，可以有效地分离溶质和溶剂。这种技术常被用于海水淡化和废水处理等领域。
• 气体分离：气体分离膜是一种特殊的膜，可以分离不同气体的混合物。这种技术在天然气加工和二氧化碳捕获等领域有广泛应用。
应用
膜分离技术在许多领域都有广泛的应用。以下是其中几个应用领域的简要介绍：
生物制药
在生物制药中，膜分离技术被广泛用于分离和纯化蛋白质、细胞因子和其他生物分子。通过使用超滤和纳滤等技术，可以将目标蛋白质从细胞培养液中分离出来，并去除其他杂质。这种技术不仅能够提高产品纯度，还可以减少后续步骤的处理量，提高生产效率。 未知驱动探索，专注成就专业
3
医药
膜分离技术在医药领域有着广泛的应用。例如，在血液透析和血液净化中，通过使用半透膜将废物和多余的物质从血液中分离出来，达到治疗和净化的目的。此外，膜分离技术还可以用于药物传递系统中，通过控制药物在膜上的透过性实现持续释放和控制释放。
膜分离技术的介绍及应用讲解-共13页
题目： 膜分离技术读书报告
日期 2019年11月20日 目 录
一、膜的种类特点及分离原理.......................................... 0
二、 最新膜分离技术进展............................................. 2
1. 静电纺丝纳米纤维在膜分离中的应用 ............................. 2
1.1 静电纺丝技术的历史发展................................... 2
1.2 静电纺丝纳米纤维制备新型结构复合膜....................... 2
1.2.1 在超滤方面 ......................................... 3
1.2.2 在纳滤方面 ......................................... 3
1.2.3 在渗透方面 ......................................... 4
1.2.4 静电纺丝纳米纤维制备空气过滤膜 ..................... 4
2. 多孔陶瓷膜应用技术 ........................................... 5
2.1 高渗透选择性陶瓷膜制备技术............................... 6
2.1.1 溶胶—凝胶技术 ..................................... 6
2.1.2 修饰技术 ........................................... 6
一、膜的种类特点及分离原理
膜分离技术（membrane separation technology, MST）是天然或人工合成的高分子薄膜以压力差、浓度差、电位差和温度差等外界能量位差为推动力，对双组分或多组分的溶质和溶剂进行分离、分级、提纯和富集的方法。常用的膜分离方法主要有微滤（micro-filtration, MF）、超滤（ultra-filtration，UF）、纳滤（nano-filtration，NF）、反渗透（reverse-osmosis, RO）和电渗析（eletro-dialysis, ED）等。MST具有节能、高效、简单、造价较低、易于操作等特点、可代替传统的如精馏、蒸发、萃取、结晶等分离，可以说是对传统分离方法的一次革命，被公认为20世纪末至21世纪中期最有发展前景的高新技术之一，也是当代国际上公认的最具效益技术之一。
膜分离技术及其应用
膜分离技术及其应用
膜分离技术是一种通过半透膜对流体进行分离的方法，广泛应用于水处理、生物科技、食品工业等领域。本文将介绍膜分离技术的原理、分类及其在不同领域的应用。
一、膜分离技术的原理
膜分离技术是利用半透膜的选择性通透特性，通过物质的分子大小、化学性质等差异，将混合物中的物质分离出来。其原理主要包括渗透、扩散和分离。渗透是指物质通过膜的透过性能，扩散是指物质在膜上的传递过程，而分离则是指膜对不同物质的选择性分离效果。
二、膜分离技术的分类
根据膜的材料和分离方式的不同，膜分离技术可分为多种分类。常见的分类包括微滤膜、超滤膜、纳滤膜和反渗透膜等。微滤膜的分离范围通常在0.1-10微米之间，可以用于悬浊物的去除；超滤膜的分离范围为1万至100万道尔顿，可分离大分子物质；纳滤膜的分离范围在100-1000道尔顿之间，用于有机物质和溶解离子的去除；反渗透膜则是利用高压将溶剂逆向渗透，适合用于水处理等领域。
三、膜分离技术在水处理中的应用
膜分离技术在水处理中具有重要的应用价值。它可以有效地去除水中的悬浮物、细菌、病毒、颜色、异味等杂质，使水质得到提升。其中反渗透膜是应用最为广泛的一种膜分离技术，其通过高压将溶液逆向渗透，将溶质与水分离，获得高纯度的水。反渗透膜广泛用于饮用水处理、海水淡化、工业废水处理等领域。
四、膜分离技术在生物科技中的应用
膜分离技术在生物科技领域有着广泛的应用，主要包括细胞培养、蛋白质纯化、基因工程等方面。在细胞培养中，通过膜分离技术可以实现细胞和培养基的有效分离，保护细胞的生物完整性。在蛋白质纯化方面，膜分离技术可以实现对不同大小、电荷的蛋白质的分离和富集。而在基因工程中，膜分离技术则可以用于DNA片段的纯化和浓缩。
五、膜分离技术在食品工业中的应用
膜分离技术在食品工业中有着广泛的应用，主要包括浓缩、分离和改良等方面。在果汁加工中，膜分离技术可以实现果汁的浓缩和去除其中的水分，提高果汁的品质和口感。在乳制品生产中，膜分离技术能够实现乳清的分离、蛋白质的浓缩，提高乳制品的功能和品质。此外，膜分离技术还可以应用于酿酒、果酱等食品的加工过程中，提高产品的质量和产量。
第二章膜分离技术

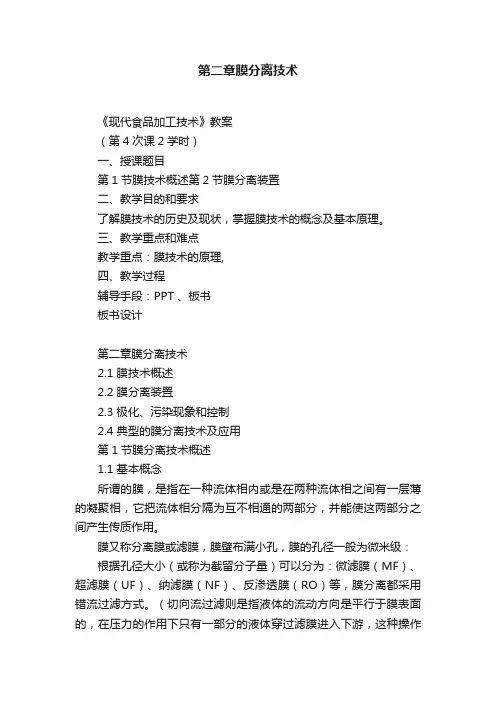

第二章膜分离技术
《现代食品加工技术》教案
（第4次课2学时）
一、授课题目
第1节膜技术概述第2节膜分离装置
二、教学目的和要求
了解膜技术的历史及现状，掌握膜技术的概念及基本原理。
三、教学重点和难点
教学重点：膜技术的原理,
四、教学过程
辅导手段：PPT 、板书
板书设计
第二章膜分离技术
2.1 膜技术概述
2.2 膜分离装置
2.3 极化、污染现象和控制
2.4 典型的膜分离技术及应用
第1节膜分离技术概述
1.1 基本概念
所谓的膜，是指在一种流体相内或是在两种流体相之间有一层薄的凝聚相，它把流体相分隔为互不相通的两部分，并能使这两部分之间产生传质作用。
膜又称分离膜或滤膜，膜壁布满小孔，膜的孔径一般为微米级：
根据孔径大小（或称为截留分子量）可以分为：微滤膜（MF）、超滤膜（UF）、纳滤膜（NF）、反渗透膜（RO）等，膜分离都采用错流过滤方式。（切向流过滤则是指液体的流动方向是平行于膜表面的，在压力的作用下只有一部分的液体穿过滤膜进入下游，这种操作方式也有人称之为“错流过滤”）。
根据材料的不同，可分为无机膜和有机膜，无机膜主要还只有微滤级别的膜，主要是陶瓷膜和金属膜。有机膜是由高分子材料做成的，如醋酸纤维素、芳香族聚酰胺、聚醚砜、聚氟聚合物等等。
膜的性质：膜是具有选择性分离功能的材料。利用膜的选择性分离实现料液的不同组分的分离、纯化、浓缩的过程称作膜分离。它与传统过滤的不同在于，膜可以在分子范围内进行分离，并且这过程是一种物理过程，不需发生相的变化和添加助剂。
膜分离技术是以选择性透过膜（通常为天然或人工合成的高分子薄膜）为分离介质，以外界能量（如浓度差、压力差或电位差等）为推动力，对双组分或多组分体系进行分离、分级、提纯或富集的方法。
膜分离技术是指在分子水平上不同粒径分子的混合物在通过半透膜时，实
现选择性分离的技术。
1.2基本原理
膜分离技术的工作原理
膜分离技术，是利用一张特殊制造的，有选择透过性的薄膜，在外力推动下对混合物进行分离、提纯、浓缩的一种新型分离技术，是根据混合物的物理性质的不同用过筛的方法将其分离，或根据混合物的不同化学性质分离开物质。物质通过分离膜的速度（溶解速度）取决于进入膜的速度和进入膜的表面扩散到膜的龙眼、另一表面的速度（扩散速度）。而溶解速度完全取决于被分离于膜材料之间化学性质的差异，扩散速度除化学性质外还与物质的分子量有关，速度越大，透过膜所需的时间越短，混合物中各组分透过膜的速度相差越大，则分离效率越高。
膜 分 离
第九章 膜 分 离
第一节 概 述
膜分离法是利用特殊的薄膜对液体中的某些成分进行选择性透过的方法的统称。溶剂透过膜的过程称为渗透，溶质透过膜的过程称为渗析。常用的膜分离方法有电渗析、反渗透、超滤，其次是自然渗析和液膜技术。近年来，膜分离技术发展很快，在水和废水处理、化工、医疗、轻工、生化等领域得到大量应用。
膜分离的作用机理往往用膜孔径的大小为模型来解释，实质上，它是由分离物质间的作用引起的，同膜传质过程的物理化学条件,以及膜与分离物质间的作用有关。
根据膜的种类、功能和过程推动力的不同，各种膜分离法的特征和它们之间的区别如表9-1所示。
表9-1 几种主要膜分离法的特点
方法 推动力 传递机理 透过物及其大小 截留物 膜类型
电渗析 电位差
电解质离于子选择性透过 溶解性无机物
0.004～0.1μm 非电解质大分子物 离子交换膜
反渗透 压力差
2～10MPa 溶剂的扩散 木、溶剂
0.00O4～0.06μm 溶质、盐（ss、大分子、离子） 非对称膜或复合前
超滤 压力差
0.1～1.OMP 筛滤及表面作用 水、盐及低分子有机物0.005～10μm 胶体大分子不溶的有机物 非对称膜
渗析 浓度差 溶质扩散 低分子物质、离子0.004～0.15μm 溶剂，分子量＞1000 非对称膜．离子交换膜
液膜 化学反应和浓度差 反应促进和扩散 杂质（电解质离子） 溶剂（非电解质） 液膜
膜分离技术有以下共同特点。
①膜分离过程不发生相变，因此能量转化的效率高。例如在现在的各种海水淡化方法中，反渗透法能耗最低。
②膜分离过程在常温下进行，因而特别适于对热敏性物料，如对果汁、酶、药物等的分离、分级和浓缩。
③装置简单，操作容易，易控制、维修，且分离效率高。作为一种新型的水处理方法，与常规水处理方法相比，具有占地面积小、适用范围广、处理效率高等特点。
第五章 膜分离
纳米膜过滤是介于反渗透与超滤之间的液相膜处理新技术。其特点为：
（1）能截留小分子的有机物并可同时透析除 盐，集浓缩透析为一体；
（2）操作压力远比反渗透低，具有节约动力的优点。
纳滤膜的性质与特点
大多数的纳滤膜是由多层聚合物薄膜组成。活性层通常带荷负电化学基团。一般认为纳滤膜是多孔性的，其平均孔径为2nm。作为一般规律，通常分子量截留范围为100一200道尔顿，纳滤膜具有良好的热稳定性，pH稳定性和有机溶剂的稳定性。
纳米过滤的分离机理
纳滤膜不仅具有依靠筛分作用进行分离，也显示有建立在离子电荷密度基础上的选择性，因为膜的离子选择性，对于含有不同自由离子的溶液，透过膜的离子分布是不相同的(透过率随离子浓度的变化而变化)，这就是Donnan效应。
Donnan平衡模型
对于荷电膜脱盐，多用Donnan平衡模型来解释。
当系统达到平衡时，膜相、水相、溶液相的离子的化学电位应该达到平衡态。虽然，利用Donna平衡理论来说明荷电膜的脱盐机理有所依据，而对于在压力下透过膜的机理，还不能从膜、进料及传质过程等多方面来定量描述。
第二节 膜材料及其特性
膜材料
纤维素衍生物
醋酸纤维素（CA）：由纤维素和醋酸反应制得。是反渗透膜、微滤和超滤的膜材料。
优点：价格便宜，膜的分离和透过性能良好；
缺点：pH使用范围窄（pH=4~8），容易被微生物分解以及在高压操作下时间长了容易产生压密，引起透量下降。
硝酸纤维素（CN）：由纤维素和硝酸反应制得。价格便宜，广泛用作透析膜和微滤膜材料。为了增加膜的强度，一般与醋酸纤维素混合使用。
再生纤维素：纤维素溶于某些溶剂如铜氨溶液并在溶解过程中发生降解，在成膜过程中又回复到纤维素的结构，称为再生纤维素。广泛用于人工肾透析膜材料和微滤、超滤膜材料。
聚砜类
是一类具有高机械强度的工程塑料。是目前最重要、生产量最大的高分子聚合膜。
工艺方法——膜分离技术
工艺方法——膜分离技术
工艺简介
一、膜的种类
分离膜包括：反渗透膜（0.0001-0.001μm），纳滤膜（0.001-0.01μm）超滤膜（0.01-0.1μm）微滤膜（0.1-10μm）、电渗析膜、渗透气化膜、液体膜、气体分离膜、电极膜等。它们对应不同的分离机理，不同的设备，有不同的应用对象。膜本身可以由聚合物，或无机材料，或液体制成，其结构可以是均质或非均质的，多孔或无孔的，固体的或液体的，荷电的或中性的。膜的厚度可以薄至100μm，厚至几毫米。不同的膜具有不同的微观结构和功能，需要用不同的方法制备。
无论在实验室或工业规模的生产中，膜都被制成一定形式的组件作为膜分离装置的分离单元。在工业上应用并实现商品化的膜组件主要有平板型、圆管型、螺旋卷型和中空纤维型，相应的膜的几何形状分为平板式、管式、毛细管式和中空纤维式。后三种皆为管状膜，它们的差别主要是直径不同：直径>10mm的为管式膜；直径在0.5-10mm之间的是毛细管式膜；直径<0.5mm的为中空纤维膜。管状膜直径越小则单位体积里的膜面积越大。
二、反渗透膜
1、反渗透过程
反渗透（RO）是利用反渗透膜选择性的只能通过溶剂（通常是水）而截留离子物质的性质，以膜两侧静压差为推动力，克服溶剂的渗透压，使溶剂通过反渗透膜而实现对液体混合物进行分离的膜过程。 反渗透同NF、UF一样均属于压力驱动型膜分离技术，其操作压差一般为1.5-10.5MPa，截留组分为（1-10）×10-10m小分子物质。除此之外，还可以从液体混合物中去处全部悬浮物、溶解物和胶体，例如从水溶液中将水分离出来，以达到分离、纯化等目的。目前，随着超低压反渗透膜的开发，已可在小于1MPa压力下进行部分脱盐，适用于水的软化和选择性分离。
2、分离原理
反渗透膜的选择透过性与组分在膜中的溶解、吸附和扩散有关，因此除与膜孔的大小、结构有关外，还与膜的化学、物理性质有密切关系，即与组分和膜之间的相互作用密切相关。由此可见，反渗透分离过程中化学因素（膜及其表面特性）起主导作用。
第三章膜分离技术
渗透和反渗透现象
反渗透技术
反渗透原理及反渗透膜的特点
渗透是自然界一种常见的现象。人类很早以前
就已经自觉或不自觉地使用渗透或反渗透分离物
质。目前，反渗透技术已经发展成为一种普遍使用
的现代分离技术。在海水和苦咸水的脱盐淡化、超
纯水制备、废水处理等方面，反渗透技术有其他方
法不可比拟的优势。
一种只能透过溶剂而不能透过溶质的膜称为半透膜。
当把溶剂和溶液(或把两种不同浓度的溶液)分别置于此膜的两侧时，纯溶剂将自然穿过半透膜而自发地向溶液(或从低浓度溶液向高浓度溶液)一侧流动，这种现象叫做渗透，该溶液的渗透压Π 。Π=RTc
若在溶液的液面上再施加一个大于Π 的压力P时，溶剂将与原来的渗透方向相反，开始从溶液向溶剂一侧流动，这就是所谓的反渗透。
凡基于此原理所进行的浓缩或纯化溶液的分离方法，一般称之为反渗透工艺。
反渗透是渗透的一种反向迁移运动，它主要是在压力推动下，借助半透膜的截留作用，迫使溶液中的溶剂与溶质分开。
这一过程的推动力是低浓度溶液中水的化学位与高浓度溶液中水的化学位之差，表现为水的渗透压。随着水的渗透，高浓度水溶液一侧的液面升高，压力增大。当液面升高至H时，渗透达到平衡，两侧的压力差就称为渗透压。渗透过程达到平衡后，水不再有渗透，渗透通量为零。
如果在高浓度水溶液一侧加压，使高浓度水溶液侧与低浓度水溶液侧的压差大于渗透压，则高浓度水溶液中的水将通过半透膜流向低浓度水溶液侧，这一过程就称为反渗透。
反渗透技术所分离的物质的分子量一般小于500，操作压力为 1～10MPa。用于实施反渗透操作的膜为反渗透膜。反渗透膜大部分为不对称膜，孔径小于0.5nm，可截留溶质分子。
制备反渗透膜的材料主要有醋酸纤维素、芳香族聚酰胺、聚苯并咪唑、磺化聚苯醚、聚芳砜、聚醚酮、聚芳醚酮、聚四氟乙烯等。
反渗透膜的分离机理至今尚有许多争论，主要有氢键理论、选择吸附—毛细管流动理论、溶解扩散理论等。
膜分离技术及应用
膜分离技术及应用
1 膜分离技术的简介
1.1 膜分离的概念
利用膜的选择性（孔径大小），以膜的两侧存在的能量差作为推动力，由于溶液中各组分透过膜的迁移率不同而实现分离的一种技术。
膜分离的一般示意性图见图1。
1.2 膜的简介
在一种流体相间有一层薄的凝聚相物质，把流体相分隔开来成为两部分，这一薄层物质称为膜。
膜本身是均一的一相或由两相以上凝聚物构成的复合体。
被膜分开的流体相物质 图1 膜分离过程示意图
是液体或气体。
膜的厚度应在0.5mm以下，否则不能称其为膜。
1.2.1 对于不同种类的膜都有一个基本要求：
（1）耐压：膜孔径小，要保持高通量就必须施加较高的压力，一般模操作的压力范围在0.1~0.5Mpa，反渗透膜的压力更高，约为1~10MPa
（2）耐高温：高通量带来的温度升高和清洗的需要
（3）耐酸碱：防止分离过程中，以及清洗过程中的水解；
（4）化学相容性：保持膜的稳定性；
（5）生物相容性：防止生物大分子的变性；
（6）成本低。
1.2.2 膜的分类
按孔径大小：微滤膜、超滤膜、反渗透膜、纳滤膜
按膜结构：对称性膜、不对称膜、复合膜
按材料分：有机高分子（天然高分子材料膜、合成高分子材料膜）膜、无机材料膜
1.2.3 各种膜材料
（1）天然高分子材料膜
主要是纤维素的衍生物，有醋酸纤维、硝酸纤维和再生纤维素等。其中醋酸纤维膜的截盐能力强，常用作反渗透膜，也可用作微滤膜和超滤膜。醋酸纤维膜使用最高温度和pH范围有限，一般使用温度低于45~50℃，pH3~8。再生纤维素可制造透析膜和微滤膜。
（2）合成高分子材料膜 2 市售膜的大部分为合成高分子膜，种类很多，主要有聚砜、聚丙烯腈、聚酰亚胺、聚酰胺、聚烯类和含氟聚合物等。其中聚砜是最常用的膜材料之一，主要用于制造超滤膜。
4膜分离技术.
4膜分离技术
1.1 基本概念
膜(Membrane)是什么？有何特性？
所谓的膜，是指在一种流体相内或是在两种流体相之间有一层薄的凝聚相，它把流体相分隔为互不相通的两部分，并能使这两部分之间产生传质作用。
膜的特性： 不管膜多薄, 它必须有两个界面。这两个界面分别与两侧的流体相接触 膜传质有选择性，它可以使流体相中的一种或几种物质透过，而不允许其它物质透过。
膜分离过程原理：以选择性透膜为分离介质，通过在膜两边施加一个推动力（如浓度差、压力差或电位差等）时，使原料侧组分选择性地透过膜，以达到分离提纯的目的。通常膜原料侧称为膜上游，透过侧称为膜下游。
1.2 膜分离技术发展简史
高分子膜的分离功能很早就已发现。1748年，耐克特（A. Nelkt）发现水能自动地扩散到装有酒精的猪膀胱内，开创了膜渗透的研究。1861年，施密特（A. Schmidt）首先提出了超过滤的概念。他提出，用比滤纸孔径更小的棉胶膜或赛璐酚膜过滤时，若在溶液侧施加压力，使膜的两侧产生压力差，即可分离溶液中的细菌、蛋白质、胶体等微小粒子，其精度比滤纸高得多。这种过滤可称为超过滤。按现代观点看，这种过滤应称为微孔过滤。 然而，真正意义上的分离膜出现在20世纪60年代。1961年，米切利斯（A. S. Michealis）等人用各种比例的酸性和碱性的高分子电介质混合物以水—丙酮—溴化钠为溶剂，制成了可截留不同分子量的膜，这种膜是真正的超过滤膜。美国Amicon公司首先将这种膜商品化。50年代初，为从海水或苦咸水中获取淡水，开始了反渗透膜的研究。1967年，DuPont公司研制成功了以尼龙—66为主要组分的中空纤维反渗透膜组件。同一时期，丹麦DDS公司研制成功平板式反渗透膜组件。反渗透膜开始工业化。自上世纪60年代中期以来，膜分离技术真正实
现了工业化。首先出现的分离膜是超过滤膜（简称UF膜）、微孔过滤膜（简称MF膜）和反渗透膜（简称RO膜）。以后又开发了许多其它类型的分离膜。在此期间，除上述三大膜外，其他类型的膜也获得很大的发展。80年代气体分离膜的研制成功，使功能膜的地位又得到了进—步提高。具有分离选择性的人造液膜是马丁（Martin）在60年代初研究反渗透时发现的，这种液膜是覆盖在固体膜之上的，为支撑液膜。60年代中期，美籍华人黎念之博士发现含有表面活性剂的水和油能形成界面膜，从而发明了不带有固体膜支撑的新型液膜，并于1968年获得纯粹液膜的第一项专利。70年代初，卡斯勒（Cussler）又研制成功含流动载体的液膜，使液膜分离技术具有更高的选择性。
