四轴飞行器原理、设计与控制
四轴飞行器设计概述
四轴飞行器设计概述四轴飞行器（Quadcopter）是一种多旋翼飞行器，由四个电动马达驱动，并通过电子系统控制飞行。
它具有垂直起降、悬停、平稳飞行等优点，广泛应用于无人机航拍、物流配送、农业植保等领域。
本文将对四轴飞行器的设计概述进行详细介绍。
第一部分：概述四轴飞行器的设计涉及到机械结构设计、电子系统设计和飞行控制算法设计等方面。
在机械结构设计中，需要考虑到飞行器的重量、稳定性和飞行效率等因素；在电子系统设计中，需要考虑到电机驱动、传感器测量和通信等因素；在飞行控制算法设计中，则需要考虑到姿态控制、导航定位和自主避障等因素。
第二部分：机械结构设计四轴飞行器的机械结构主要包括机体、四个电动马达和螺旋桨等部分。
机体通常采用轻质材料制造，如碳纤维复合材料，以降低飞行器的重量；电动马达通常采用无刷电机，以提高功率输出和效率；螺旋桨通常采用塑料或碳纤维材料制造，以提供升力。
此外，机械结构设计还需要考虑到四轴飞行器的重心位置和稳定性，通过调整电动马达和螺旋桨的布局来实现。
第三部分：电子系统设计四轴飞行器的电子系统设计主要包括电机驱动、传感器测量和通信等模块。
电机驱动模块用于控制电动马达的转速和方向，通常通过电调与飞控板连接；传感器测量模块用于测量飞行器的姿态、加速度、陀螺仪等参数，通常包括陀螺仪、加速度计和磁力计等；通信模块用于与地面控制台进行数据传输和指令接收，通常采用无线通信技术，如蓝牙或Wi-Fi等。
第四部分：飞行控制算法设计四轴飞行器的飞行控制算法设计主要包括姿态控制、导航定位和自主避障等模块。
姿态控制模块用于控制飞行器的姿态，通常采用PID控制算法，通过调节电动马达转速来实现；导航定位模块用于确定飞行器的位置和航向，通常采用GPS和惯性导航系统等；自主避障模块用于识别和规避障碍物，通常采用机器视觉技术和激光雷达等。
第五部分：总结四轴飞行器设计的关键环节包括机械结构设计、电子系统设计和飞行控制算法设计等。
飞行器飞行控制系统的设计与实现

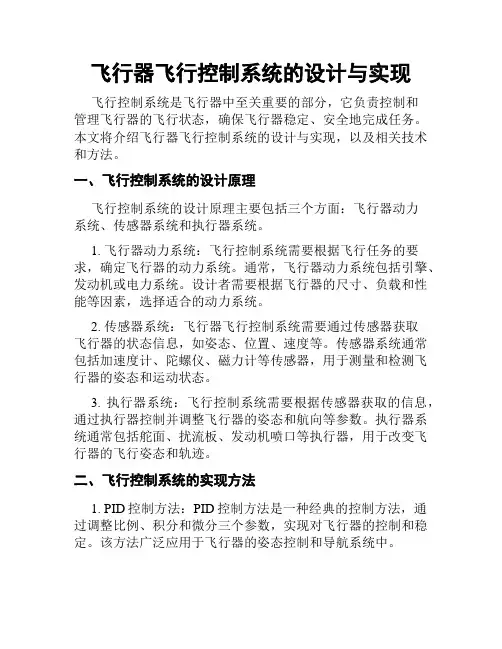

飞行器飞行控制系统的设计与实现飞行控制系统是飞行器中至关重要的部分，它负责控制和管理飞行器的飞行状态，确保飞行器稳定、安全地完成任务。
本文将介绍飞行器飞行控制系统的设计与实现，以及相关技术和方法。
一、飞行控制系统的设计原理飞行控制系统的设计原理主要包括三个方面：飞行器动力系统、传感器系统和执行器系统。
1. 飞行器动力系统：飞行控制系统需要根据飞行任务的要求，确定飞行器的动力系统。
通常，飞行器动力系统包括引擎、发动机或电力系统。
设计者需要根据飞行器的尺寸、负载和性能等因素，选择适合的动力系统。
2. 传感器系统：飞行器飞行控制系统需要通过传感器获取飞行器的状态信息，如姿态、位置、速度等。
传感器系统通常包括加速度计、陀螺仪、磁力计等传感器，用于测量和检测飞行器的姿态和运动状态。
3. 执行器系统：飞行控制系统需要根据传感器获取的信息，通过执行器控制并调整飞行器的姿态和航向等参数。
执行器系统通常包括舵面、扰流板、发动机喷口等执行器，用于改变飞行器的飞行姿态和轨迹。
二、飞行控制系统的实现方法1. PID控制方法：PID控制方法是一种经典的控制方法，通过调整比例、积分和微分三个参数，实现对飞行器的控制和稳定。
该方法广泛应用于飞行器的姿态控制和导航系统中。
2. 预测控制方法：预测控制方法是一种基于飞行器的模型和状态信息，预测未来状态并进行控制的方法。
该方法适用于对飞行器的轨迹和航线进行规划和控制。
3. 自适应控制方法：自适应控制方法是一种通过不断调整控制器参数，使其适应不同工况和环境的控制方法。
该方法能够提高飞行器的鲁棒性和适应性。
4. 模糊控制方法：模糊控制方法是一种基于模糊推理的控制方法，通过模糊化输入量、设定模糊规则和进行模糊推理，实现对飞行器的控制和稳定。
三、飞行控制系统的设计案例以一架四轴飞行器为例，介绍其飞行控制系统的设计与实现。
1. 动力系统：选择电动发动机和锂电池作为飞行器的动力系统。
电动发动机提供动力，锂电池提供电能。
四轴飞行器姿态控制算法
四轴飞行器姿态控制算法四轴飞行器姿态控制是指通过调整四个电机的转速，使得飞行器能够保持所需的姿态，例如平稳飞行、转弯、盘旋等。
姿态控制算法主要包括传感器采集、姿态估计和控制指令生成等几个部分。
以下将详细介绍四轴飞行器姿态控制的算法原理。
1.传感器采集：四轴飞行器通常会配备三个主要的传感器：加速度计、陀螺仪和磁力计。
加速度计用于测量飞行器的重力加速度，陀螺仪用于测量飞行器的角速度，磁力计用于测量地磁场强度。
这些传感器的数据将用于后续的姿态估计和控制。
2.姿态估计：姿态估计是根据传感器提供的数据计算出飞行器的当前姿态角。
一种常用的姿态估计方法是互补滤波器。
互补滤波器将加速度计和陀螺仪的数据进行融合，通过加速度计估计出的姿态角和陀螺仪估计出的姿态角进行加权平均，从而得到更准确的姿态估计。
3.控制指令生成：姿态控制器的目标是生成适当的转速指令，使得飞行器能够达到所需的姿态。
在四轴飞行器中，姿态控制通常分为俯仰控制、滚转控制和偏航控制三个方向。
俯仰控制用于调整飞行器的前后倾斜角度，滚转控制用于调整飞行器的左右倾斜角度，偏航控制用于调整飞行器的旋转角度。
在控制指令生成中，通常会采用PID控制器。
PID控制器根据目标姿态角和当前姿态角的误差，计算出相应的控制指令。
PID控制器包括三个参数：比例项、积分项和微分项。
比例项用于快速响应误差，积分项用于消除稳态误差，微分项用于抑制系统的振荡。
通过将三个方向的控制指令进行线性叠加，得到最终的转速指令。
转速指令将被发送到四个电机，控制它们的转速，从而实现飞行器的姿态调整。
值得注意的是，四轴飞行器还需要考虑到动力学和非线性因素。
动力学因素包括电机的动态响应和旋转惯量的影响，通常会使用动态模型进行补偿。
非线性因素包括旋翼的非线性动力学和空气动力学特性的影响，通常会采用非线性控制器进行补偿。
综上所述，四轴飞行器姿态控制算法主要包括传感器采集、姿态估计和控制指令生成等几个部分。
四轴飞行器控制系统设计与实现

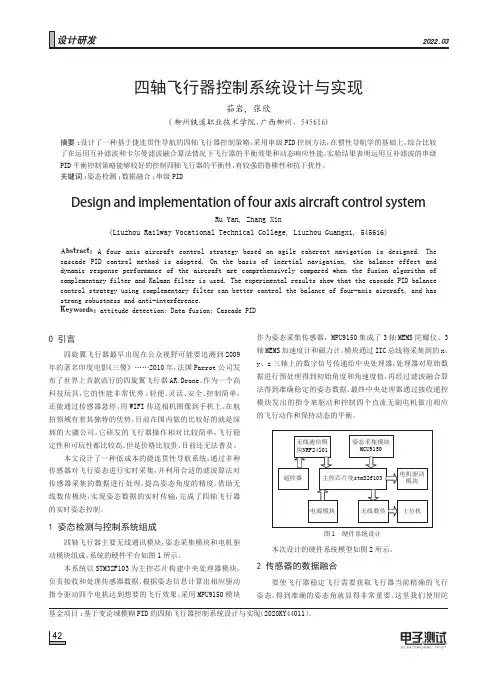

0 引言四旋翼飞行器最早出现在公众视野可能要追溯到2009年的著名印度电影《三傻》……2010年，法国Parrot公司发布了世界上首款流行的四旋翼飞行器AR.Drone。
作为一个高科技玩具，它的性能非常优秀：轻便、灵活、安全、控制简单，还能通过传感器悬停，用WIFI传送相机图像到手机上。
在航拍领域有着其独特的优势，目前在国内做的比较好的就是深圳的大疆公司，它研发的飞行器操作相对比较简单，飞行稳定性和可玩性都比较高。
但是价格比较贵，目前还无法普及。
本文设计了一种低成本的捷连贯性导航系统，通过多种传感器对飞行姿态进行实时采集，并利用合适的滤波算法对传感器采集的数据进行处理，提高姿态角度的精度。
借助无线数传模块，实现姿态数据的实时传输，完成了四轴飞行器的实时姿态控制。
1 姿态检测与控制系统组成四轴飞行器主要无线通讯模块，姿态采集模块和电机驱动模块组成，系统的硬件平台如图1所示。
本系统以STM32F103为主控芯片构建中央处理器模块，负责接收和处理传感器数据，根据姿态信息计算出相应驱动指令驱动四个电机达到想要的飞行效果。
采用MPU9150模块作为姿态采集传感器，MPU9150集成了3轴MEMS陀螺仪、3轴MEMS加速度计和磁力计。
模块通过IIC总线将采集到的x、y、z三轴上的数字信号传递给中央处理器，处理器对原始数据进行预处理得到初始角度和角速度值，再经过滤波融合算法得到准确稳定的姿态数据。
最终中央处理器通过接收遥控模块发出的指令来驱动和控制四个直流无刷电机做出相应的飞行动作和保持动态的平衡。
图1 硬件系统设计本次设计的硬件系统模型如图2所示。
2 传感器的数据融合要使飞行器稳定飞行需要获取飞行器当前精确的飞行姿态，得到准确的姿态角就显得非常重要。
这里我们使用陀Keywords: attitude detection; Data fusion; Cascade PID基金项目：基于变论域模糊PID的四轴飞行器控制系统设计与实现（2020KY44011）。
四轴飞行器设计方案
四轴飞行器设计方案四轴飞行器设计方案一、引言四轴飞行器是一种具有四个电动机的飞行器，通过控制电机的速度来调整姿态和飞行方向。
本文将介绍一种四轴飞行器设计方案，包括材料选择、电机配置、控制系统等方面。
二、材料选择1. 框架材料：选择轻质且具有足够强度的材料，如碳纤维复合材料，以提高飞行器的耐用性和飞行稳定性。
2. 电机：选用高效率、低功耗的无刷电机，以提高续航时间和飞行效能。
3. 电池：选择高能量密度的锂聚合物电池，以提供足够的电力供应。
4. 传感器：配置加速度计和陀螺仪，以实时测量飞行器的运动状态，并通过算法进行控制。
三、电机配置为了实现四轴飞行器的稳定飞行和灵活操控，需要配置四个电动机，分别安装在飞行器的四个角落。
电机和框架之间采用弹性支撑装置，以减少机械振动和飞行噪音。
电机与框架之间的连接采用可调节的装置，以便根据飞行器的需要进行调整。
四、控制系统飞行器的控制系统包括飞行控制器、遥控器、传感器等。
飞行控制器是整个系统的核心，负责接收遥控器的指令，并通过内部的算法计算出合适的电机转速来实现飞行器的姿态调整和飞行控制。
飞行控制器还需要与传感器进行数据交互，以获取飞行器实时的运动状态。
五、功能扩展为了增加飞行器的功能，可以增加以下扩展设备：1. 摄像头：配备高清摄像头，实现视频拍摄和实时传输功能。
2. 红外传感器：用于无人机的避障功能。
3. GPS导航系统：提供飞行器的定位和导航功能，实现航线的自动规划和自主飞行。
4. 载荷释放装置：用于携带和释放物品，可在特定场景下使用。
六、安全保障措施为了确保四轴飞行器的安全性，应采取以下措施：1. 安全起飞和降落：制定飞行区域和起飞降落区域，确保无人机在安全的条件下起飞和降落。
2. 自动返航功能：确保在遇到故障或信号丢失时，飞行器能够自动返回起飞点。
3. 遥控频率选择：在多无人机飞行环境中，选择不同的频率，以避免干扰和冲突。
七、总结通过以上设计方案，我们可以实现一款稳定飞行、灵活操控、功能丰富且安全可靠的四轴飞行器。
四轴无人机工作原理

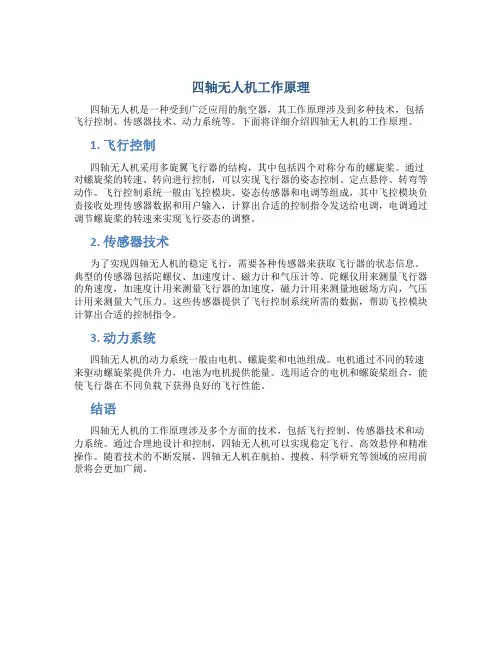

四轴无人机工作原理
四轴无人机是一种受到广泛应用的航空器，其工作原理涉及到多种技术，包括飞行控制、传感器技术、动力系统等。
下面将详细介绍四轴无人机的工作原理。
1. 飞行控制
四轴无人机采用多旋翼飞行器的结构，其中包括四个对称分布的螺旋桨。
通过对螺旋桨的转速、转向进行控制，可以实现飞行器的姿态控制、定点悬停、转弯等动作。
飞行控制系统一般由飞控模块、姿态传感器和电调等组成，其中飞控模块负责接收处理传感器数据和用户输入，计算出合适的控制指令发送给电调，电调通过调节螺旋桨的转速来实现飞行姿态的调整。
2. 传感器技术
为了实现四轴无人机的稳定飞行，需要各种传感器来获取飞行器的状态信息。
典型的传感器包括陀螺仪、加速度计、磁力计和气压计等。
陀螺仪用来测量飞行器的角速度，加速度计用来测量飞行器的加速度，磁力计用来测量地磁场方向，气压计用来测量大气压力。
这些传感器提供了飞行控制系统所需的数据，帮助飞控模块计算出合适的控制指令。
3. 动力系统
四轴无人机的动力系统一般由电机、螺旋桨和电池组成。
电机通过不同的转速来驱动螺旋桨提供升力，电池为电机提供能量。
选用适合的电机和螺旋桨组合，能使飞行器在不同负载下获得良好的飞行性能。
结语
四轴无人机的工作原理涉及多个方面的技术，包括飞行控制、传感器技术和动力系统。
通过合理地设计和控制，四轴无人机可以实现稳定飞行、高效悬停和精准操作。
随着技术的不断发展，四轴无人机在航拍、搜救、科学研究等领域的应用前景将会更加广阔。
4轴飞行器有x模式和+”模式两大类的区别
4轴飞行器有×模式和+”模式两大类的区别目录一、基本概念与外观特征 (1)1. X模式 (1)2. +模式 (2)二、飞行性能与操控性 (2)1. 飞行稳定性 (2)2. 操控性 (2)3. 飞行效率与续航 (3)三、应用场景与适应性 (3)1. 摄影与拍摄 (3)2. 竞技与表演 (3)3. 教育与科研 (3)4. 行业应用 (4)四、技术发展与未来趋势 (4)五、总结 (4)在无人机技术日新月异的今天，四轴飞行器以其稳定的飞行性能、灵活的操作性以及广泛的应用领域，成为了无人机市场中的佼佼者。
四轴飞行器，顾名思义，即通过四个旋翼提供升力并进行姿态控制的无人机。
在众多四轴飞行器的设计中，根据其电机（或旋翼）的布局方式，主要分为“X模式”和“+模式”两大类。
这两种模式不仅在外观上存在显著差异，更在飞行性能、操控性、稳定性以及应用场景等方面各有千秋。
本文将深入探讨四轴飞行器的“X模式”与“+模式”之间的区别，以期为读者提供全面而深入的理解。
一、基本概念与外观特征1. X模式X模式的四轴飞行器，其四个电机分别位于机体的四个顶点，形成类似字母“X”的布局。
这种布局下，对角线上的两个电机旋转方向相同，而相邻的两个电机旋转方向相反。
例如，左上角和右下角的电机顺时针旋转，而右上角和左下角的电机逆时针旋转。
这种设计使得飞行器在飞行过程中能够产生稳定的扭矩平衡，有效抵消了因电机旋转产生的陀螺效应，从而提高了飞行的稳定性。
2. +模式+模式的四轴飞行器，其电机布局则呈现出正方形的四个顶点上，但不同于X模式的是，它的电机排列更像是一个加号（+）的形状。
在这种模式下，所有四个电机均按照同一方向旋转（通常是顺时针），而为了保持飞行器的稳定，需要通过复杂的控制算法来不断调整电机的转速，以达到扭矩的平衡。
+模式的设计对飞行控制系统的要求更高，但同时也赋予了飞行器更加灵活和敏捷的飞行特性。
二、飞行性能与操控性1. 飞行稳定性•X模式：由于其对角线电机旋转方向的设置，X模式在静态悬停时具有天然的稳定性优势。
四轴无人机的飞行原理
四轴无人机的飞行原理
四轴无人机作为一种便捷、灵活和多功能的飞行器，其飞行原理主要基于四个
旋翼的动力输出和控制。
通过精密的电子系统控制，四轴无人机可以实现稳定的飞行和灵活的操控。
四个旋翼的作用
四轴无人机的四个旋翼分别位于飞机的四个角落，它们的作用类似于传统飞机
的螺旋桨。
通过旋翼产生的升力和推力，四轴无人机可以实现在空中的平稳飞行。
姿态控制
四轴无人机的姿态控制是通过精密的飞控系统来实现的。
飞控系统通过精确地
控制每个旋翼的转速和倾斜角度，使得飞机能够保持水平飞行、翻滚、俯仰和航向等各种飞行动作。
飞行控制系统
四轴无人机的飞行控制系统一般由传感器、数据处理单元和执行机构组成。
传
感器可以感知飞行器的姿态、加速度和角速度等信息，数据处理单元则通过算法对传感器数据进行处理，控制执行机构完成姿态调整和前进控制。
飞行模式
四轴无人机一般拥有多种飞行模式，例如手动模式、半自动模式和自动模式等。
在不同的飞行模式下，飞行器会有不同的控制方式和飞行特性，以适应不同场景下的需求。
飞行稳定性
四轴无人机的飞行稳定性取决于飞行控制系统的设计和调试。
通过精确的控制
和反馈系统，飞行器可以在各种气象条件下保持稳定飞行，降低飞行事故的风险。
总结
四轴无人机的飞行原理基于四个旋翼的作用和精密的飞行控制系统。
通过不断
的技术创新和优化设计，四轴无人机已经成为人们生活中不可或缺的工具，广泛应用于航拍、农业、消防和物流等领域。
四轴飞行器原理
四轴飞行器原理
四轴飞行器是一种由四个电动马达驱动的无人机，其原理是通过调节每个电动马达的旋转速度来产生升力和控制飞行方向。
每个电动马达带有一个旋转的螺旋桨，其旋转产生的推力可以使飞行器升起或降落。
四轴飞行器的升力控制原理是通过改变电动马达的转速来控制螺旋桨产生的推力大小。
当电动马达的转速增加时，推力也随之增加，使飞行器升高。
相反，当电动马达的转速减小时，推力也减小，使飞行器下降。
通过精确调节每个电动马达的转速，可以实现四轴飞行器在空中平稳悬停或进行各种动作。
四轴飞行器的方向控制原理是通过改变每个电动马达的转速差来控制飞行器的姿态。
当两个对角的电动马达转速差较大时，飞行器会产生一个倾斜的力矩，使其向一侧倾斜。
通过调节对角马达的转速差大小和方向，可以实现飞行器的前进、后退、旋转等各种方向控制。
四轴飞行器的平衡控制原理是通过内置的陀螺仪和加速度计等传感器来感知飞行器的姿态和运动状态，并通过飞控系统进行实时反馈和调整。
传感器会不断监测飞行器的姿态变化，将数据传输给飞控系统，并通过对每个电动马达的转速进行调整，使飞行器能够保持平衡飞行。
除了以上基本原理，四轴飞行器还可以通过 GPS 导航系统进
行定位和航线控制，通过图像识别系统进行目标追踪和自主避
障等高级功能。
通过不断创新和技术进步，四轴飞行器在无人物流、航拍摄影、搜救救援等领域有着广泛的应用前景。
四旋翼飞行器控制系统ppt课件
四旋翼飞行器的6种 基本运动状态
8
9
总体结构
电池
电调1 电调2 电调3 电调4
传感器
飞行控制板
10
电机1 电机2 电机3 电机4
无线传输模块
控制系统电源
四旋翼飞行器采用3.7伏 锂电池供电，用1sUSB充 电器给锂电池进行充电。
11
飞行控制板
四旋翼飞行控制板计划采用STM32作 为主控制器，STM32是一款基于ARM的 32位MCU的闪存、USB、CAN、7个16 位定时器、两个ADC和9个通信接口的芯片。 STM32丰富的片上资源可满足各类传感器 通讯需求，与传统飞行控制器相比，大大的 降低了开发成本，节约了资源。是一款非常 适合本项目开发使用的单片机。
12
无线通信模块
无限通信模块采用2.4G无线收发 模块nRF24L01来实现四旋翼飞行器 与遥控器之间信息的交互，实现遥控 器对四旋翼飞行器的操控，遥控器用 一块1S锂电池经升压板输出9伏电压 作为电源。
13
传感器
为实现四旋翼飞行器的人工智能，除采用传 统的6轴传感器MPU6050，我们将尝试用超声 波传感器，红外传感器，增加摄像头，用DSP芯 片进行数据处理实现自动壁障，加入电压传感器， 实现对电源的实时监控，加入了GPS全球卫星定 位系统使其拥有了自动导航等功能，在本系统的 基础上，我们还将添加电子罗盘，将偏航角引入 到导航计算中，从而使飞行器的飞行路线更加精 确与稳定。
14
程序流程图
开始 系统初始化 接受解码遥控信号 设置相应飞行参数
3ms中断？
进行短周期数据融合 数据采集次数=160xn？
进行长周期数据融合 控制量输出
采集传感器数据
15
