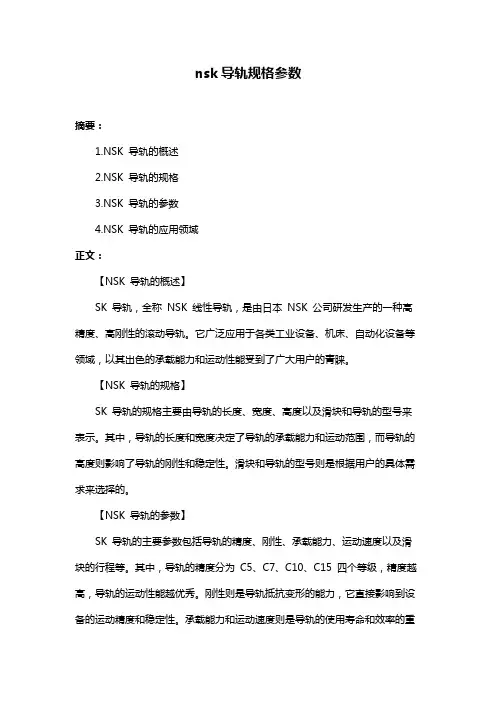

nsk导轨规格参数
nsk导轨规格参数
摘要：
1.NSK 导轨的概述
2.NSK 导轨的规格
3.NSK 导轨的参数
4.NSK 导轨的应用领域
正文：
【NSK 导轨的概述】
SK 导轨，全称NSK 线性导轨，是由日本NSK 公司研发生产的一种高精度、高刚性的滚动导轨。
它广泛应用于各类工业设备、机床、自动化设备等领域，以其出色的承载能力和运动性能受到了广大用户的青睐。
【NSK 导轨的规格】
SK 导轨的规格主要由导轨的长度、宽度、高度以及滑块和导轨的型号来表示。
其中，导轨的长度和宽度决定了导轨的承载能力和运动范围，而导轨的高度则影响了导轨的刚性和稳定性。
滑块和导轨的型号则是根据用户的具体需求来选择的。
【NSK 导轨的参数】
SK 导轨的主要参数包括导轨的精度、刚性、承载能力、运动速度以及滑块的行程等。
其中，导轨的精度分为C5、C7、C10、C15 四个等级，精度越高，导轨的运动性能越优秀。
刚性则是导轨抵抗变形的能力，它直接影响到设备的运动精度和稳定性。
承载能力和运动速度则是导轨的使用寿命和效率的重
要指标。
滑块的行程则决定了滑块在导轨上的运动范围。
【NSK 导轨的应用领域】
SK 导轨广泛应用于各类工业设备、机床、自动化设备等领域。
例如，在机床上，NSK 导轨可以提高机床的切割精度和效率；在自动化设备上，NSK 导轨可以提高设备的运动精度和稳定性，从而提高设备的工作效率。

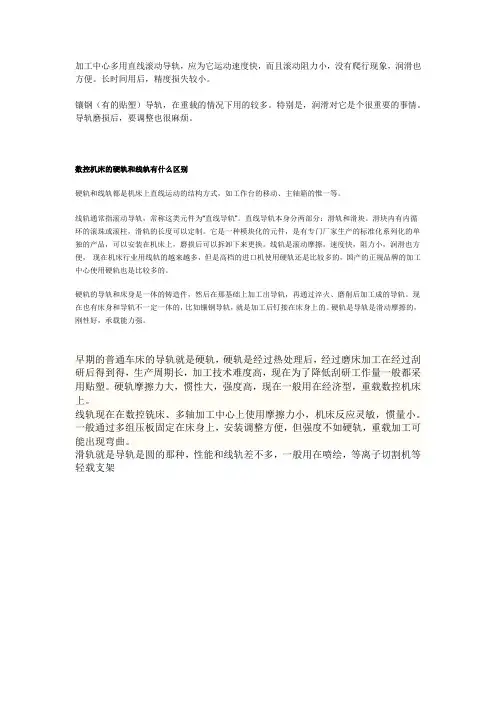

机床线轨和硬轨区别
加工中心多用直线滚动导轨，应为它运动速度快，而且滚动阻力小，没有爬行现象，润滑也方便。
长时间用后，精度损失较小。
镶钢（有的贴塑）导轨，在重载的情况下用的较多。
特别是，润滑对它是个很重要的事情。
导轨磨损后，要调整也很麻烦。
数控机床的硬轨和线轨有什么区别硬轨和线轨都是机床上直线运动的结构方式，如工作台的移动、主轴箱的惟一等。
线轨通常指滚动导轨，常称这类元件为“直线导轨”。
直线导轨本身分两部分：滑轨和滑块。
滑块内有内循环的滚珠或滚柱，滑轨的长度可以定制。
它是一种模块化的元件，是有专门厂家生产的标准化系列化的单独的产品，可以安装在机床上，磨损后可以拆卸下来更换。
线轨是滚动摩擦，速度快，阻力小，润滑也方便，现在机床行业用线轨的越来越多，但是高档的进口机使用硬轨还是比较多的，国产的正规品牌的加工中心使用硬轨也是比较多的。
硬轨的导轨和床身是一体的铸造件，然后在那基础上加工出导轨，再通过淬火、磨削后加工成的导轨。
现在也有床身和导轨不一定一体的，比如镶钢导轨，就是加工后钉接在床身上的。
硬轨是导轨是滑动摩擦的，刚性好，承载能力强。
早期的普通车床的导轨就是硬轨，硬轨是经过热处理后，经过磨床加工在经过刮研后得到得，生产周期长，加工技术难度高，现在为了降低刮研工作量一般都采用贴塑。
硬轨摩擦力大，惯性大，强度高，现在一般用在经济型，重载数控机床上。
线轨现在在数控铣床、多轴加工中心上使用摩擦力小，机床反应灵敏，惯量小。
一般通过多组压板固定在床身上，安装调整方便，但强度不如硬轨，重载加工可能出现弯曲。
滑轨就是导轨是圆的那种，性能和线轨差不多，一般用在喷绘，等离子切割机等轻载支架。

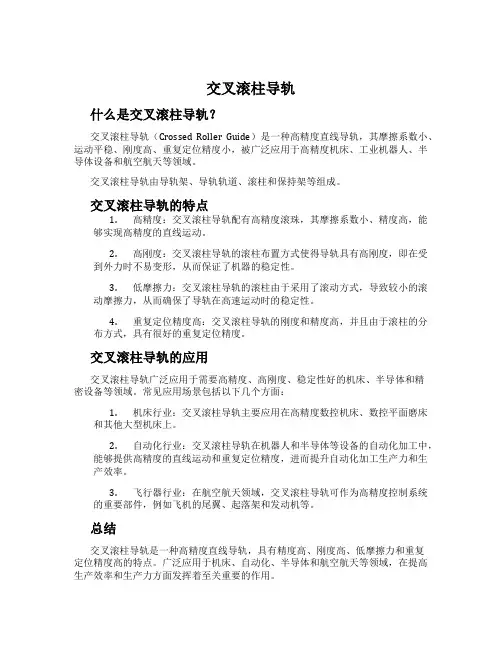

交叉滚柱导轨
交叉滚柱导轨什么是交叉滚柱导轨？交叉滚柱导轨（Crossed Roller Guide）是一种高精度直线导轨，其摩擦系数小、运动平稳、刚度高、重复定位精度小，被广泛应用于高精度机床、工业机器人、半导体设备和航空航天等领域。
交叉滚柱导轨由导轨架、导轨轨道、滚柱和保持架等组成。
交叉滚柱导轨的特点1.高精度：交叉滚柱导轨配有高精度滚珠，其摩擦系数小、精度高，能够实现高精度的直线运动。
2.高刚度：交叉滚柱导轨的滚柱布置方式使得导轨具有高刚度，即在受到外力时不易变形，从而保证了机器的稳定性。
3.低摩擦力：交叉滚柱导轨的滚柱由于采用了滚动方式，导致较小的滚动摩擦力，从而确保了导轨在高速运动时的稳定性。
4.重复定位精度高：交叉滚柱导轨的刚度和精度高，并且由于滚柱的分布方式，具有很好的重复定位精度。
交叉滚柱导轨的应用交叉滚柱导轨广泛应用于需要高精度、高刚度、稳定性好的机床、半导体和精密设备等领域。
常见应用场景包括以下几个方面：1.机床行业：交叉滚柱导轨主要应用在高精度数控机床、数控平面磨床和其他大型机床上。
2.自动化行业：交叉滚柱导轨在机器人和半导体等设备的自动化加工中，能够提供高精度的直线运动和重复定位精度，进而提升自动化加工生产力和生产效率。
3.飞行器行业：在航空航天领域，交叉滚柱导轨可作为高精度控制系统的重要部件，例如飞机的尾翼、起落架和发动机等。
总结交叉滚柱导轨是一种高精度直线导轨，具有精度高、刚度高、低摩擦力和重复定位精度高的特点。
广泛应用于机床、自动化、半导体和航空航天等领域，在提高生产效率和生产力方面发挥着至关重要的作用。
交叉滚子导轨使用场景
交叉滚子导轨使用场景导轨是一种用于支撑和引导物体运动的装置，广泛应用于工业生产和机械设备中。
而交叉滚子导轨则是一种特殊类型的导轨，其独特的结构和性能使得它在某些特定的使用场景中具有独特的优势和应用价值。
一、机床制造领域交叉滚子导轨在机床制造领域中有着广泛的应用。
在数控机床、高速加工中心、磨床等机床设备中，交叉滚子导轨可以提供高精度、高刚性的运动支撑，确保机床在高速、高负荷下的稳定运行。
同时，交叉滚子导轨还可以提供高速行程和重复定位精度，满足机床加工的高要求。
二、自动化生产线在自动化生产线中，交叉滚子导轨也扮演着重要的角色。
例如，在汽车制造业中，交叉滚子导轨被广泛应用于焊接、装配、涂装等工序中的传送带系统，确保工件的准确定位和稳定运动，提高生产线的效率和产品质量。
三、半导体设备制造在半导体设备制造领域，交叉滚子导轨的高精度和稳定性能尤为重要。
在半导体芯片制造过程中，需要使用到高精度的切割、涂覆和焊接设备，这时交叉滚子导轨能够提供精准的运动支撑，确保芯片制造的高质量和高产能。
四、医疗设备在医疗设备领域，交叉滚子导轨也有着广泛的应用。
例如在核磁共振设备中，交叉滚子导轨可以提供高稳定性和低噪音的运动支撑，确保设备的精准成像效果。
此外，在手术机器人、放射治疗设备等高精度医疗设备中，交叉滚子导轨的高精度和稳定性能也起到了至关重要的作用。
五、航空航天领域在航空航天领域，交叉滚子导轨也被广泛应用于飞行器的航空仪表、导航设备和发动机等关键部件中。
交叉滚子导轨的高刚性和高耐磨性能，能够满足高速、高温和高压等极端工况下的运动要求，确保飞行器的安全可靠运行。
交叉滚子导轨作为一种特殊类型的导轨，在机床制造、自动化生产线、半导体设备制造、医疗设备和航空航天等领域具有广泛的应用场景。
其高精度、高刚性和稳定性能，能够满足各种复杂工况下的运动要求，提高设备的性能和生产效率。
随着科技的不断进步和行业的发展，交叉滚子导轨的应用领域还将不断拓展和扩大，为各行各业的发展带来更多的机遇和挑战。
hgw20cc导轨参数
hgw20cc导轨参数（实用版）目录1.导轨概述2.hgw20cc 导轨参数的具体内容3.hgw20cc 导轨的应用领域4.hgw20cc 导轨的优点5.结论正文一、导轨概述导轨，又称滑轨或线性导轨，是一种用于工业机械设备中的线性运动装置，主要由导轨体、滑块和滚珠或滚子组成。
导轨的作用是在设备运行过程中，实现工件或刀具在直线方向上的精确运动，从而保证设备的切割精度和加工质量。
二、hgw20cc 导轨参数的具体内容hgw20cc 是一种高精度、重载荷的导轨型号，其具体参数如下：1.导轨长度：根据用户需求，可定制不同长度的导轨。
2.导轨宽度：hgw20cc 导轨的宽度较大，可承受更大的垂直和横向载荷。
3.导轨高度：hgw20cc 导轨的高度适中，既保证了运动精度，又降低了成本。
4.滚珠或滚子直径：hgw20cc 导轨采用大直径滚珠或滚子，提高了运动精度和承载能力。
5.滑块数量：根据用户需求，可定制不同数量的滑块，以满足不同设备的需求。
三、hgw20cc 导轨的应用领域hgw20cc 导轨广泛应用于各类工业机械设备中，如数控机床、加工中心、木工机械、石材加工设备等。
在这些设备中，hgw20cc 导轨的优异性能得到了充分的发挥，为设备的高效、稳定运行提供了有力保障。
四、hgw20cc 导轨的优点1.高精度：hgw20cc 导轨采用高精度的生产工艺，保证了导轨的运动精度，有利于提高设备的加工精度。
2.重载荷：hgw20cc 导轨具有较大的承载能力，可满足各类重型设备的需求。
3.稳定性：hgw20cc 导轨采用优质的材料和先进的热处理工艺，提高了导轨的耐磨性和抗腐蚀性，保证了导轨的长期稳定运行。
4.维护简便：hgw20cc 导轨的滑块和滚珠或滚子采用分离式设计，便于更换和维护。
五、结论hgw20cc 导轨作为一种高精度、重载荷的导轨型号，在工业机械设备中具有广泛的应用前景。
其优异的运动性能和稳定的承载能力，为设备的高效、稳定运行提供了有力保障。
hgw25ca导轨参数
hgw25ca导轨参数HGW25CA导轨参数导轨是机械设备中常见的零部件，主要用于支撑和引导运动部件的运动，以保证机械设备的精度和稳定性。
HGW25CA导轨是一种常见的直线导轨，具有以下参数和特点。
1. 导轨尺寸：HGW25CA导轨的外形尺寸为长宽高分别为34mm×70mm×30mm，整体结构紧凑，适用于空间有限的设备。
2. 材料选择：HGW25CA导轨采用高强度优质钢材制成，具有较高的耐磨性和刚性，能够承受较大的载荷和冲击力。
3. 载荷能力：HGW25CA导轨的额定载荷能力为动载荷C：24.5kN，静载荷Co：19.6kN。
这意味着导轨能够在运动中承受较大的负荷，保证设备的稳定性和工作效率。
4. 运动特性：HGW25CA导轨具有较低的滑动阻力和摩擦系数，能够实现平稳的运动，减小能量损耗和噪音产生。
同时，导轨的回转性能也较好，能够满足不同工作场景下的运动需求。
5. 导轨精度：HGW25CA导轨的精度达到了国际标准，具有高的重复定位精度和刚性。
它能够确保设备在长时间运行中的稳定性和精准性。
6. 安装方式：HGW25CA导轨可以通过螺栓固定在设备上，安装简便快捷。
同时，导轨的设计也考虑到了润滑和密封，能够有效防止灰尘和杂质进入导轨内部，延长使用寿命。
7. 适用范围：HGW25CA导轨广泛应用于各种机械设备中，如数控机床、激光切割机、印刷机械等。
它能够满足不同工作环境下的运动需求，提高设备的稳定性和精度。
总结：HGW25CA导轨作为一种常见的直线导轨，具有尺寸紧凑、材料优质、载荷能力强、运动特性好、精度高、安装方便等优点。
它在各种机械设备中得到广泛应用，为设备的稳定性和精度提供了有力支持。
在选择导轨时，需要根据实际需求和工作环境来确定合适的型号和参数，以确保设备的正常运行和长久使用。
机床导轨知识培训PPT
•
铝青铜 ZQAl 9-4 （Al-9% Fe-4%,余Cu ）
（4）工程塑料滑动导轨
• 传统的铸铁-铸铁滑动导轨，除经济型数控 机床外，其它数控机床已不在采用。取而代之 的是铸铁-工程塑料或镶钢-工程塑料滑动导轨。 • 工程塑料导轨常用在导轨副的运动导轨上， 与之相配的是铸铁或钢质导轨。 • 数控机床上常用聚四氟乙烯导轨软带和 环氧耐磨涂层两类塑料滑动导轨。
4、足够的刚度
导轨的刚度是机床工作质量的重 要指标，它表示导轨在承受动静 载荷下抵抗变形的能力，若刚度 不足，则直接影响部件之间的相 对位置精度和导向精度，另外还 使得导轨面上的比压分布不均， 加重导轨的磨损，因此导轨必须 具有足够的刚度。
5、 结构工艺性好
在可能的情况下，应尽量使导轨结 构简单，便于制造和维护。
对于刮研导轨，应尽量减少刮研量。 对于镶装导轨，应做到更换容易。
四、普通滑动导轨
1、滑动直线导轨
应用于对低速均匀性及定位精度要求不高的机床中。 （1）滑动直线导轨的结构
直线滑动轨的截面形状有： （a）矩形导轨。 （b）三角导轨。
（c）燕尾形导轨。
（d）圆柱形导轨。
（a）矩形导轨
制造简便，刚度和承载能力大， 水平方向和垂直方向上的位移互不 影响，因此安装、调整都较方便。 M面是保证在垂直面内直线移动精 度的导向面，又是承受载荷的主要 支承面；N面是保证水平面内直线 移动精度的导向面。因N面磨损后 不能自动补偿间隙，所以需要有间 隙调整装置。
（2）闭式导轨
依靠导轨本身的几 何形状保证动、静 导轨面间的接触
3、按运动轨迹可分为直线运动和圆周运动导轨。
三、导轨的基本要求
1、导向精度
指动导轨运动轨迹的准确度。 它是 保证导轨工作质量的前提，是对导 轨的基本要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安昂传动
安昂传动
关于数控机床用导轨的认识
现在这个高科技的时代，工业化推动了城市经济的发展，机械行业也是不得不说的，说
到机械那机床是说到的重点，今天我们来说下关于数控机床用导轨的认识。
首先说到导轨，导轨的一些特点：
1．导向精度高
2．耐磨性好及寿命长
3．足够的刚度
4．低速运动的平稳性
5．工艺性好
在设计导轨时，要注意到制造、调整和维修方便；力求结构简单、工艺性好及经济性好。
导轨是进给系统的重要环节，是机床的基本结构要素之一，导轨的作用是导向和支承，
即支承运动部件并保证其能在外力的作用下准确地沿着规定的方向运动。数控机床机床的加
工精度和寿命在很大程度上决定于机床导轨的质量。与普通机床导轨相比，数控机床导轨有
更高的要求：如高速进给时不振动、摇臂钻床低速进给时不爬行、具有高的灵敏度、能在重
载下长期连续地工作、耐磨性高、精度保持性好等。
数控机床用导轨按运动轨迹可分为直线运动导轨和圆周运动导轨；按工作性质可分为
主运动导轨、进给运动导轨和调整导轨；按受力情况可分为开式导轨和闭式导轨；按接触面
摩擦性质，现代数控机床广泛采用的导轨有滚动导轨和滑动导轨(塑料滑动导轨、静压导轨
及动压导轨)。
1．塑料滑动导轨
根据加工工艺不同，塑料滑动导轨可分为贴塑导轨和注塑导轨，导轨上的塑料分别常用
聚四氟乙烯导轨软带和环氧树脂耐磨涂料。
(1) 贴塑导轨
导轨软带的使用工艺简单，先将导轨粘贴面加工至表面粗糙度只。值为3．2—1．6岭
m，有时为了起定位作用，导轨面粘贴面加工成0．5—1mm深的凹槽，清洗粘贴面后，用
胶粘剂粘合，加压固化后，再进行精加工即可。
这类导轨软带典型的有美国生产的Turcite?B导轨软带、Rulon导轨软带，国产的TSF
软带以及配套用的DJ胶粘剂。
(2) 注塑导轨
安昂传动
安昂传动
使用时，先将导轨涂层面加工成锯齿形。清洗与塑料导轨相配的金属导轨面并涂
上一薄层硅油或专用脱模剂(以防与耐磨导轨涂层的粘接)，将涂层涂抹于导轨面，固化
后，将两导轨分离。
这类导轨塑料涂层典型的有SKC3和国产的用于轻负载机床的HNT。
2．滚动导轨
(1)滚动导轨种类
1)直线滚动导轨。直线滚动导轨副工作原理。
当滑块沿导轨体移动时，滚珠在导轨体和滑块之间的圆弧槽内滚动，通过端盖内的滚道，
从工作负荷区到非工作负荷区，然后再滚回到工作负荷区，不断循环，数控机床从而把滚动
体和滑块之间的移动变成了滚珠的滚动。
2)滚动导轨块。滚动导轨块是一种以滚动体作循环运动的滚动导轨。摇臂钻床当运动部
件移动时，滚柱3在支承部件的导轨面与本体6之间滚动，同时又绕本体6循环运动，滚柱
3与运动部件的导轨面不接触。
以上就是关于数控机床用导轨的知识，希望能够帮到大家，安昂将继续努力为大家推送
更多的导轨知识。
