大断面小净距隧道断面优化及其设计参数研究
・隧道／地下工程・
大断面小净距隧道断面优化及其设计参数研究
顾洪源
（中铁二局集团勘测设计院有限责任公司，成都６１００３１）
摘 要：对于大跨度小净距隧道而言，合理扁平率及双洞间距的设计对于节约成本，提高隧道线形规划具有至关重 要的作用，因此，优化大跨度小净距隧道的扁平率及其间距是隧道设计施工面临的关键问题。以某双洞８车道隧 道施工为研究背景，通过数值模拟及理论分析，对断面优化及其设计参数进行了深入研究。研究结果表明：随着高 宽比的增加，拱顶位移逐渐减少，水平收敛逐渐增大，在高宽比为２．０时达到理想状态，这个时候的拱顶位移和水 平收敛基本相同，此时断面有利于开挖。当高宽比取理想高宽比２．０时，这时应力较均匀，是开挖的理想断面，同 时考虑行车通行的建筑界限，取高宽比为０．６３３３是合理的。隧洞埋深对塑性半径和周边位移的影响极大；弹性范 围内的支护阻力与隧洞变形成正比；塑性半径随着围岩强度的增加而减小。 关键词：大断面；小净距隧道；断面形态；设计参数 中图分类号：Ｕ４５２．２ 文献标识码：Ａ 文章编号：１００４—２９５４（２０１３）０２—００８５—０４
Ｓｅｃｔｉｏｎ Ｏｐｔｉｍｉｚａｔｉｏｎ ａｎｄ Ｄｅｓｉｇｎ Ｐａｒａｍｅｔｅｒｓ Ｓｔｕｄｙ ｏｎ
Ｌａｒｇｅ－Ｓｐａｎｎｅｄ Ｓｍａｌｌ－ｓｐａｃｅｄ Ｔｗｉｎ－ｔｕｂｅ Ｔｕｎｎｅｌ
ＧＵ Ｈｏｎｇ—ｙｕａｎ （Ｓｕｒｖｅｙ ａｎｄ Ｄｅｓｉｇｎ Ｉｎｓｔｉｔｕｔｅ Ｃｏ．，Ｌｔｄ．，Ｃｈｉｎａ Ｒａｉｌｗａｙ ＥＲＪＵ Ｇｒｏｕｐ，Ｃｈｅｎｇｄｕ ６１００３１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｓ ｔｏ ｌａｒｇｅ－ｓｐａｎｎｅｄ ｓｍａｌｌ—ｓｐａｃｅｄ ｔｗｉｎ—ｔｕｂｅ ｔｕｎｎｅｌ，ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｒｅａｓｏｎａｂｌｅ ｆｌａｔｔｅｎｉｎｇ ｒａｔｉｏ
ａｎｄ ｔｈｅ ｃｌｅａｒ ｄｉｓｔａｎｃｅ ｂｅｔｗｅｅｎ ｔｈｅ ｔｗｏ ｔｕｂｅ ｐｌａｙｓ ａ ｉｍｐｏｒｔａｎｔ ｒｏｌｅ ｏｎ ｃｏｓｔ ｓａｖｉｎｇ ａｎｄ ｇｅｏｍｅｔｒｉｃ ｓｈａｐｅ ｐｌａｎｎｉｎｇ．Ｔｈｅｒｅｆｏｒｅ，ｏｐｔｉｍｉｚｉｎｇ ｔｈｅ ｆｌａｔｔｅｎｉｎｇ ｒａｔｉｏ ａｎｄ ｔｈｅ ｔｗｉｎ—ｔｕｂｅ ｄｉｓｔａｎｃｅ ｏｆ ｌａｒｇｅ—ｓｐａｎｎｅｄ
ｓｍａｌｌ－ｓｐａｃｅｄ ｔｗｉｎ—ｔｕｂｅ ｔｕｎｎｅｌｓ ｉｓ ｔｈｅ ｋｅｙ ｐｒｏｂｌｅｍ ｉｎ ｔｕｎｎｅｌ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ．Ｔｈｅ ａｒｔｉｃｌｅ ｔｏｏｋ ｔｈｅ
ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ａ ｅｉｇｈｔ・－ｌａｎｅ ｔｗｉｎ－－ｔｕｂｅ ｔｕｎｎｅｌ ａｓ ａｎ ｅｘａｍｐｌｅ ａｎｄ ｓｔｕｄｉｅｄ ｔｈｅ ｃｒｏｓｓ－－ｓｅｃｔｉｏｎ ａｎｄ ｄｅｓｉｇｎ ｐａｒａｍｅｔｅｒｓ ｏｐｔｉｍｉｚａｔｉｏｎ ｂｙ ｔｈｅｏｒｅｔｉｃａｌ ａｎａｌｙｓｉｓ ａｎｄ ｎｕｍｅｒｉｃａｌ ｍｏｄｅｌｉｎｇ．Ｔｈｅ ｒｅｓｅａｒｃｈ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ：
ｔｈｅ ｖａｕｌｔ ｄｉｓｐｌａｃｅｍｅｎｔ ｄｅｃｒｅａｓｅｓ ｇｒａｄｕａｌｌｙ ａｎｄ ｔｈｅ ｌｅｖｅｌ ｃｏｎｖｅｒｇｅｎｃｅ ｉｎｃｒｅａｓｅｓ ｇｒａｄｕａｌｌｙ ｗｉｔｈ ｔｈｅ ａｓｐｅｃｔ
ｒａｔｉｏ ｉｎｃｒｅａｓｅｓ．Ａｎｄ ｗｈｅｎ ｔｈｅ ａｓｐｅｃｔ ｒａｔｉｏ ｉｓ ２．０，ｉｔ ｉｓ ｔｈｅ ｉｄｅａｌ ｓｔａｔｅ ｔｈａｔ ｔｈｅ ｖａｕｈ ｄｉｓｐｌａｃｅｍｅｎｔ ａｎｄ ｔｈｅ ｌｅｖｅｌ ｃｏｎｖｅｒｇｅｎｃｅ ｉｓ ｂａｓｉｃａｌｌｙ ｔｈｅ ｓａｍｅ，ａｎｄ ｔｈａｔ ｔｈｅ ｓｔｒｅｓｓｅｓ ａｒｅ ｍｏｒｅ ｕｎｉｆｏｒｍ，ｂｅｎｅｆｉｃｉａｌ ｔｏ ｅｘｃａｖａｔｉｏｎ．
Ｈｏｗｅｖｅｒ，ｃｏｎｓｉｄｅｒｉｎｇ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｔｕｎｎｅｌ ｃｌｅａｒａｎｃｅ ｏｆ ｖｅｈｉｃｕｌａｒ ｔｒａｆｆｉｃ，ｔａｋｉｎｇ ａｎ ａｓｐｅｃｔ ｒａｔｉｏ ｏｆ
０．６３３３ ｉｓ ｒｅａｓｏｎａｂｌｅ．Ｉｎ ａｄｄｉｔｉｏｎ，ｔｕｎｎｅｌ ｂｕｒｉｅｄ ｄｅｐｔｈ ｈａｓ ａ ｇｒｅａｔ ｉｍｐａｃｔ ｏｎ ｔｈｅ ｐｌａｓｔｉｃ ｒａｄｉｕｓ ａｎｄ ｐｅｒｉｐｈｅｒａｌ ｄｉｓｐｌａｃｅｍｅｎｔ；ｔｈｅ ｓｕｐｐｏｒｔ ｒｅｓｉｓｔａｎｃｅ ｉｓ ｐｒｏｐｏｒｔｉｏｎａｌ ｔｏ ｔｕｎｎｅｌ ｄｅｆｏｒｍａｔｉｏｎ ｗｉｔｈｉｎ ｔｈｅ ｅｌａｓｔｉｃ
ｒａｎｇｅ；ｔｈｅ ｐｌａｓｔｉｃ ｒａｄｉｕｓ ｄｅｃｒｅａｓｅｓ ｗｉｔｈ ｔｈｅ ｉｎｃｒｅａｓｅ ｏｆ ｓｕｒｒｏｕｎｄｉｎｇ ｒｏｃｋ ｓｔｒｅｎｇｔｈ．
Ｋｅｙ ｗｏｒｄｓ：ｌａｒｇｅ ｓｅｃｔｉｏｎ；ｓｍａｌｌ—ｓｐａｃｅｄ ｔｕｎｎｅｌ；ｓｅｃｔｉｏｎ ｆｏｒｍ；ｄｅｓｉｇｎ ｐａｒａｍｅｔｅｒｓ
随着隧道开挖断面的加大，尤其是修建４车道公
路隧道时，隧道内轮廓断面积往往达到１７０ ｍ 以上， 隧道跨度大大增加，而隧道高度增加不明显，隧道呈严
重的扁平形状结构，围岩应力场重分布更加复杂，对隧
道结构整体稳定性极为不利 。同时，随着开挖断 面的增大，隧道建筑限界上部的空间就会增大，土石方
开挖量成倍增加。在满足隧道建筑限界和净空前提
收稿日期：２０１２—０３—１９；修回日期：２０１２—０６—０６ 作者简介：顾洪源（１９８４一），男，工程师，Ｅ・ｍａｉｌ：４５２２４９６８２＠ｑｑ．ＣＯＢ。
铁道标准设计ＲＡＩＬＷＡＹ ＳＴＡＮＤＡＲＤ ＤＥＳＩＧＮ ２０１３（０２） 下，降低隧道的扁平率，提高空间利用率，隧道开挖面
积将相应减小，同时隧道支护周长也有所减小，但随着 扁平率的降低，隧道应力集中程度、竖向收敛相应增
加，为满足稳定性要求，需增强隧道支护，而且扁平率 的降低使得隧道施工难度加大，对后期运营维护提出
了较高的要求。为提高隧道结构的安全稳定性，且节 约工程建设费用，必须选择合理的隧道断面轮廓，控制
好隧道的扁平率 。因此，如何选择合理的断面形 式、确定隧道合理的扁平率，是隧道工程技术人员面临 的一个重大研究课题。
ＲＳ 顾洪源一大断面小净距隧道断面优化及其设计参数研究
ｇ １２．５ １０．５ 彗
４．５ ２ 高宽比 图４ 毛洞位移随高宽比变化
一１． １＿２ １．４ 善一１．６ －Ｒ一１ ８ ｊ 一２．０ 旧一２．２ 一２２．．４６ －２．８ 图７ 高宽比 图５ 支护时位移随高宽比变化
高宽比 ．５ ０ ６ ０．７ ０．８ ０．９ ｌ ０ １．１ １．２
边墙环向应力随高宽比变化
３大断面隧道设计参数研究
３．１ 隧洞埋深的影响 隧洞埋深体现在竖直初始应力中。图９为塑性半
径随埋深的变化曲线（ａ＝１０ ｍ，Ｖ级围岩）。从图中可
看出，塑性半径随着隧洞埋深的增加而增加。例如，在 支护阻力＝０．４ ＭＰａ时，隧洞埋深６０ ｉｎ时的塑性半径
为１１．６３ ｍ（塑性区范围１．６３ ｍ），而隧洞埋深１２０ １＂１１ 时的塑性半径为１８．０８ ｍ。
３５
３０
２５ 星２０
１５
ｌＯ Ｏ ２０ ４０ ６０ ８０ １０ｏ ｌ２０ 隧道埋深，ｍ 图９塑性半径随埋深的变化曲线
图１０为周边位移随埋深的变化曲线（ａ＝１０ ｍ，Ｖ
级围岩）。从图中可看出，周边位移随着隧洞埋深的
增加而急剧增加。例如，在支护阻力：０．４ ＭＰａ时，隧
洞埋深６０ ｍ时的周边位移为７．０ ｍｍ，而隧洞埋深 １２０ ｍ时的周边位移达到３０．５ ｍ。可见，隧洞埋深对
塑性半径和周边位移的影响极大。 ３．２支护阻力的影响 围岩变形过大，将直接影响隧洞的稳定，为控制围
岩变形，保证隧洞稳定，在隧洞周边施加支护是常用手
段。支护产生的支护阻力对围岩变形起着抑制作用。 常用的隧洞支护有锚杆、喷混凝土、钢筋网、钢拱
架、二衬等，不同支护方式的作用机理有所不同，其支 护效果也不同，一般情况下都是多种支护的联合使其
铁道标准设计 月ＡＩＬＷＡＹ ＳＴＡＮＤＡＲＤ ＤＥＳＩＧＮ ２０１３（０２） 厘 ３５ ３０ ２５ ２０ １５ １０ ５ ４０
蚕 －２０ 藩
一－１ｏｏ８０
—１２Ｏ 图６ ・隧道／地下工程・
拱顶环向应力随高宽比变化
高宽比 图８拱底环向应力随高宽比变化
隧道埋深，ｍ 图１０周边位移随埋深的变化曲线
发挥最佳效果，其支护阻力共同产生。弹性范围内的
支护阻力与隧洞变形成正比。 图１１为喷混凝土最大支护阻力随厚度的变化曲 线（隧洞半径＝１０ ｍ）。从图中可看出，喷混凝土最大
支护阻力随厚度的增加成正比增加。同时，混凝土强
度等级越高，支护阻力越大。２０ ｃｍ厚的Ｃ２０混凝土
的支护阻力为０．２２ ＭＰａ。
嘎耀凝土厚度／ｃｍ 图１１ 喷混凝土最大支护阻力随厚度的变化曲线
图ｌ２为二衬最大支护阻力随厚度的变化曲线
（隧洞半径＝１０ ｍ）。从图中可看出，与喷混凝土类似，
二衬最大支护阻力随厚度的增加成正比增加。同时，
混凝土强度等级越高，支护阻力越大。与喷混凝土相
比，二衬厚度大，混凝土强度等级高，其支护阻力大得 多。例如，６０ ｃｍ厚的Ｃ３０混凝土的支护阻力为
８７ ・隧道／地下工程・ 顾洪源一大断面小净距隧道断面优化及其设计参数研究
０．９９ ＭＰａ。因此，二衬对控制围岩变形最有效。
模筑混凝土厚度／ｃｍ 图１２ 二衬最大支护阻力随厚度的变化曲线
钢拱架为线支护结构，其支护阻力的计算比较复
杂，为简化起见，可按支护间距进行等效计算。图 ｌ３为钢拱架最大支护阻力随间距的变化曲线（隧洞半
径＝１０ ｍ）。从图中可看出，钢拱架最大支护阻力随间
距成反比关系。同时，钢拱架型号对钢拱架最大支护
阻力影响显著。例如，０．５ ｍ钢拱架，型号Ｉ１６的最大 支护阻力为０．０９ ＭＰａ，而型号Ｉ２２ｂ的最大支护阻力为
０．１７ ＭＰａ
皇 岛
钢拱架间距／ｍ 图１３钢拱架最大支护阻力随间距的变化曲线
钢拱架的刚度大，抗拉强度高，对控制围岩变形非
常有效，即使钢材屈服后仍能提供一定的支护阻力，对
提高软弱围岩隧洞的稳定性非常有效。由于钢拱架的
刚度大（２１０ ＧＰａ），约为混凝土的１０倍，一般都是钢拱
架失效后才会出现喷混凝土的开裂、剥落等。
钢筋网为面支护结构，但由于厚度小，能提供的支
护阻力非常小，主要配合其他支护结构起到防止局部
掉块、关键块的滑动。
锚杆在工程实践中被证明为有效的支护手段，特
别是对节理岩体，控制关键块的滑落非常有效。由于
是点支护，加上与岩层走向、岩体强度、锚杆长度、端部
形式、锚杆施工质量密切相关，其支护阻力的计算非常
复杂，主要作用是保持围岩的整体性，与其他支护结构
联合更为有效。
图ｌ４为塑性半径随支护阻力的变化曲线（ａ＝
１０ ｍ，Ｖ级围岩）。从图中可看出，塑性半径随着支护
阻力的增加而减小。例如，在隧洞埋深＝３００ ｍ时，无 支护时的塑性半径为２０．７ ｍ，而支护阻力＝０．８ ＭＰａ
时的塑性半径缩小为９．７ ｍ。 文护阻）Ｊ／ＭＰａ 图１４塑性半径随支护阻力的变化曲线
以间距０．８ ｍ Ｉ１８型钢的钢支撑和喷２０ ｃｍ厚混
公路隧道工程中的小净距隧道施工技术
公路隧道工程中的小净距隧道施工技术
摘要：小净距隧道是一种新型的隧道结构，具有边坡规模小、展线自由度高、成本低等优点。这种隧道结构的净距较小，可以有效地缩减隧道所占用的土地面积，适合在山区等用地有限的地区进行建设。随着公路建设的不断发展和完善，隧道结构也在不断地探索和改进。小净距隧道作为一种新型的隧道结构，将为公路建设带来更加创新和高效的解决方案。
关键词：公路；隧道工程；小净距隧道；施工技术
小净距隧道是一种相邻隧道之间的最小净距不能满足设计规范的隧道工程。此类隧道工程施工难度大，工程造价高。因此，研究和实践小净距隧道施工技术，可以提高施工质量，降低施工难度，降低工程成本。小净距隧道在交通工程中的应用也有着广阔的前景。这种类型的隧道工程可以有效解决城市交通拥堵问题，提高道路通行能力，改善城市交通环境。此外，小间距隧道还可以广泛应用于水利、矿山、地铁等领域，为这些行业的发展提供有力支撑。进一步发展小净距隧道在交通工程中的应用，将为城市交通发展提供新的支撑，促进交通发展。
1概述
小净距隧道施工技术是一种能够提高隧道施工效率、降低成本的技术，其应用带动了公路行业的快速发展。该技术在施工过程中不需要使用大量的支撑结构，从而减少了施工时间和成本。同时，小净距隧道的施工技术在保证隧道结构稳定性的同时，还可以提高施工效率，提高隧道施工质量。
2小净距隧道的设计
首先，隧道入口位于强风区，围岩风化严重，相对脆弱。同时，它们之间夹着一层土，覆盖层相对较弱，使土壤难以拱起。这给隧道建设带来了重大挑战。为了解决这个问题，我们可以采取施工方法和逆向施工方法相结合的方法。这种方法可以提高隧道支护的强度和稳定性，从而保证施工的顺利进行。 其次，在设计小净距隧道时，需要考虑地质条件、施工条件、断面尺寸、地下水分布等。这是因为隧道施工需要考虑各种因素的综合影响，以确保隧道的安全稳定。在设计过程中，我们采用了相应公路隧道工程技术标准的要求，确定了隧道断面的设计方案。单孔净宽11.6m，隧道宽度10.75m，内轮廓设计采用五圆心圆方案。
小净距隧道支护设计与施工控制技术
小净距隧道支护设计与施工控制技术
发布时间：2022-02-14T07:35:23.802Z 来源：《防护工程》2021年28期 作者： 文云波 郝渝军 俞凡
[导读] 当进行地下铁路、公路隧道施工过程中，由于施工的条件和线路线型都存在一定局限性，常常会在间距不充分的情况下进行两孔或多孔隧道的建设。
重庆市市政设计研究院有限公司 重庆 400020
摘要：小净距隧道通常是介于普通分离式隧道与连拱隧道之间的一种结构形式，因为不会受到地形因素限制和总体线路影响，比连拱隧道的施工操作更加简单一些，并且造价也比较低，备受工程界青睐。但是因为小净距隧道中间岩柱体的厚度是小于普通分离式的隧道，
有着围岩变形、支护结构受力复杂的特点。本文主要从作者实际工作经验入手，对其小净距隧道的支护设计和施工进行探讨，希望对有关
从业人员带来帮助。
关键词：隧道工程；小净距；支护设计；施工控制
1 前言
当进行地下铁路、公路隧道施工过程中，由于施工的条件和线路线型都存在一定局限性，常常会在间距不充分的情况下进行两孔或多孔隧道的建设。通常在这种情况下，应用了连拱隧道和小净距隧道等相关特殊结构。结合相关实践情况分析，其中连拱隧道的存在多处缺
陷，第一，由于开挖断面比较大、较低的扁平率，而且施工工艺和施工流程也比较复杂，因此会有一定的安全隐患问题存在，很容易导致
坍塌现象发生。第二，由于结构较为复杂，很难解决中枪顶部连接处防水性问题，当完成建设后很容易出现渗漏问题，严重影响到了公路
隧道的质量和使用寿命。第三，连拱结构变形相对比较敏感，在衬砌时很容易有裂缝问题产生，破坏了整体结构性能和安全性能。第四，
低类别玮岩段和浅埋段的工程造价比较高。当小净距隧道工艺比较与普通分离式隧道，没有太大的差别，相对连拱隧道施工来说较为简
单，并且工程造价也比较低，有效的保障了施工项目的安全性和可靠性。然而由于小净距隧道中夹了较小的岩柱体厚度，围岩具有稳定、
变形小特征，支护结构受力机制也有自己独特的特点，因此支护结构设计的方法和原则以及结构形式等相关区别都比较大。
浅谈大断面小净距隧道施工技术

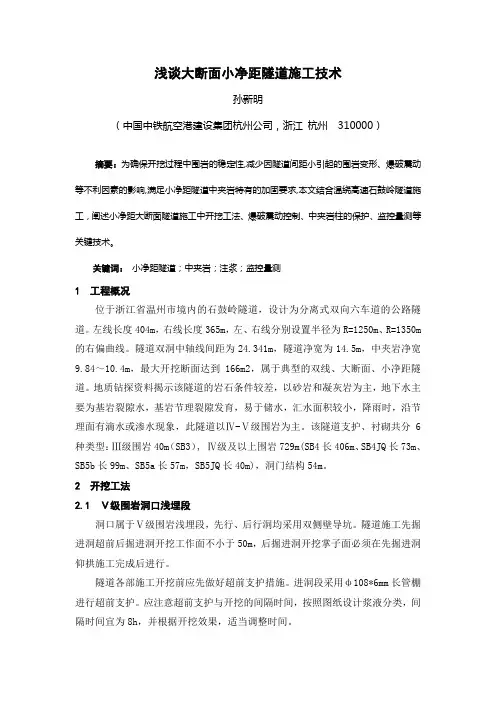

浅谈大断面小净距隧道施工技术
孙新明
（中国中铁航空港建设集团杭州公司，浙江 杭州 310000）
摘要：为确保开挖过程中围岩的稳定性,减少因隧道间距小引起的围岩变形、爆破震动等不利因素的影响,满足小净距隧道中夹岩特有的加固要求,本文结合温绕高速石鼓岭隧道施工，阐述小净距大断面隧道施工中开挖工法、爆破震动控制、中夹岩柱的保护、监控量测等关键技术。
关键词： 小净距隧道；中夹岩；注浆；监控量测
1 工程概况
位于浙江省温州市境内的石鼓岭隧道，设计为分离式双向六车道的公路隧道。左线长度404m，右线长度365m，左、右线分别设置半径为R=1250m、R=1350m的右偏曲线。隧道双洞中轴线间距为24.341m，隧道净宽为14.5m，中夹岩净宽9.84～10.4m，最大开挖断面达到166m2，属于典型的双线、大断面、小净距隧道。地质钻探资料揭示该隧道的岩石条件较差，以砂岩和凝灰岩为主，地下水主要为基岩裂隙水，基岩节理裂隙发育，易于储水，汇水面积较小，降雨时，沿节理面有滴水或渗水现象，此隧道以Ⅳ-Ⅴ级围岩为主。该隧道支护、衬砌共分6种类型：Ⅲ级围岩40m（SB3）, Ⅳ级及以上围岩729m(SB4长406m、SB4JQ长73m、SB5b长99m、SB5a长57m，SB5JQ长40m)，洞门结构54m。
2 开挖工法
2.1 Ⅴ级围岩洞口浅埋段
洞口属于Ⅴ级围岩浅埋段，先行、后行洞均采用双侧壁导坑。隧道施工先掘进洞超前后掘进洞开挖工作面不小于50m，后掘进洞开挖掌子面必须在先掘进洞仰拱施工完成后进行。
隧道各部施工开挖前应先做好超前支护措施。进洞段采用ф108*6mm长管棚进行超前支护。应注意超前支护与开挖的间隔时间，按照图纸设计浆液分类，间隔时间宜为8h，并根据开挖效果，适当调整时间。
导坑施工时应采用人工开挖或微振爆破，尽量减少对围岩的扰动。侧壁导坑掌子面应采用喷射混凝土及时封闭，以保证开挖面的稳定。
大跨径小间距公路隧道进洞施工方法
大跨径小间距公路隧道进洞施工方法
摘要
目前我国很多公路隧道工程都处于山区丘陵地区，只有确保公路隧道设计的经济性、科学合理性，才可以真正发挥其作用，确保公路隧道工程建设的顺利开展。在各类公路工程建设的过程中，在公路建筑物体型与布置的要求下，需要挖掘不同类型的地下洞室，加之地下工程所在之地的地质条件有较大差别，所以在隧道进洞设计、施工过程中需考虑选取不同的支护方法。因地下工程较复杂，准确的计算参数将会难以获取。在实际的施工过程中，施工队伍的施工经验与水平不同，也是造成隧道进洞设计与施工控制脱节的重要原因。在设计、施工时，需要根据工程自身的具体要求对多种复杂因素进行处理。根据广西苍昭高速公路薯良坪隧道成功进洞的案例，做出以下工法总结。
关键词：公路隧道进洞；山岭隧道；进洞工法；预控措施。
（一）公路隧道进洞洞口设计
依据“零开挖”进洞理念，遵循“早进洞、晚出洞”施工原则，尽量避免对山体的大挖大刷。隧道洞口段为浅埋顺层偏压，由于偏压隧道外侧覆盖层厚度较小，可能出现外侧岩土失稳情况。可通过施作抗滑桩，有效改善隧道外侧岩土的力学性质，防止外侧岩土产生失稳或坍塌。
1.洞口开挖与防护
浅埋偏压洞口段边坡和仰坡的坡顶截水天沟，应结合永久排水系统提前修建，防止水流冲刷边仰坡造成环境破坏。截水沟距离边仰坡开挖线不小于5m，施工截水天沟时，沟两侧填土应夯实，并高于沟顶，以免雨水冲刷渗入截水沟基础内，截水天沟采用M7.5浆砌片石砌筑。截水沟要在边仰坡土石方开挖之前砌筑完成，以免开挖完成后造成地表汇水过大，造成边仰坡浸水性失稳，且截水沟出口应接入路基排水系统。边仰坡开挖采用人工配合机械，从上至下按照1:0.75的边坡坡度层层开挖，施工上、下便道选择在开挖范围不破坏外围地表和开挖边坡的适当位置，从上至下( 或分台阶) 直接将土挖至坡底平坦地带。不良地质段，每开挖一层，立即进行边仰坡小导管临时支护，采用φ22mm 砂浆锚杆，L=3.0m，梅花状布置，间距120cm×120cm；喷射混凝土厚10cm，内设Φ8钢筋网20cm×
小净距隧道设计施工要点分析
第６期（总第３３７期） 吉林水利 ２０１０年６月
【文章编号】１００９—２８４６（２０１０）０６—００９５—０４

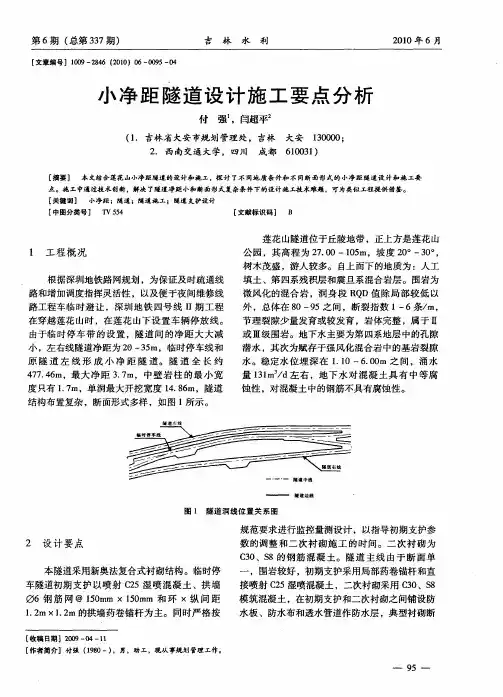

小净距隧道设计施工要点分析
