九年级物理欧姆定律家教版(知识点+经典练习题+答案)
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。

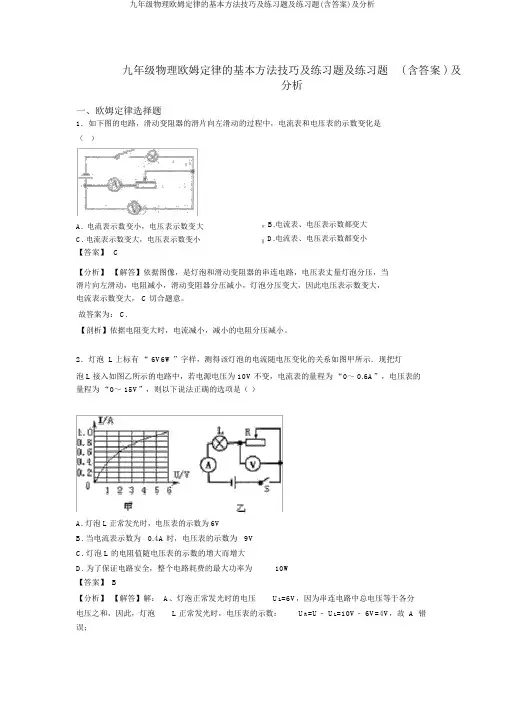

九年级物理欧姆定律的基本方法技巧及练习题及练习题(含答案)及解析
九年级物理欧姆定律的基本方法技巧及练习题及练习题 ( 含答案 ) 及分析一、欧姆定律选择题1．如下图的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大C. 电流表示数变大，电压表示数变小B.电流表、电压表示数都变大D.电流表、电压表示数都变小【答案】C【分析】【解答】依据图像，是灯泡和滑动变阻器的串连电路，电压表丈量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，因此电压表示数变大，电流表示数变大， C切合题意。
故答案为： C.【剖析】依据电阻变大时，电流减小，减小的电阻分压减小。
2．灯泡 L 上标有“ 6V6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡 L 接入如图乙所示的电路中，若电源电压为 10V 不变，电流表的量程为“0～ 0.6A”，电压表的量程为“0～ 15V”，则以下说法正确的选项是（）A. 灯泡 L 正常发光时，电压表的示数为6VB. 当电流表示数为 0.4A 时，电压表的示数为 9VC. 灯泡 L 的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路耗费的最大功率为10W【答案】 B【分析】【解答】解： A、灯泡正常发光时的电压U L=6V，因为串连电路中总电压等于各分电压之和，因此，灯泡L 正常发光时，电压表的示数：U R=U﹣ U L=10V﹣ 6V=4V，故 A 错误；B、由图象可知，当I=0.4A 时， U L=1V，因此 U R=U﹣ U L=10V﹣ 1V=9V．故 B 正确；C、灯泡的电阻随温度的高升而增大，即灯泡两头的电压越大时，实质功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两头的电压越小，因此，灯泡的电阻随两头的电压增大而减小．故 C 错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，因此电路中的最大电流为 I=0.6A，电路耗费的最大电功率P max=UI max=10V× 0.6A=6W．故 D 错误．应选 B．【剖析】由电路图可知，灯泡L 与滑动变阻器 R 串连，电压表测R 两头的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，依据欧姆定律求出电压表的示数；（2）依据图象读出当电流表示数为 0.4A 时，灯泡两头的电压，依据电阻的串连特色求出电压表的示数；（3）灯泡两头的电压越大时，实质功率越大，温度越高，电阻的越大，依据串连电路的电压特色可知电压表示数增大时灯泡两头的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）依据图象可知灯泡正常工作时的额定电流，并与电流表的量程对比较得出电路的最大电流，即可判断灯泡能否能正常工作；依据P=UI 求出电路耗费的最大电功率．3．如下图是电阻甲和乙的U﹣ I 图象，以下说法正确的选项是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V 时，电路的总电流为0.3AD. 甲、乙串连在电路中，当电路电流为0.2A 时，甲的功率为0.6W【答案】 C【分析】【解答】解：AB、由图象可知，乙元件中电流与两头电压图象不是过原点直线，说明乙元件的电流与电压不可正比，即乙的电阻不是定值，故A、B 错误；C、甲、乙并联在2V 电源时，甲和乙电压都为2V，由图象可知，I 甲=0.1A， I 乙=0.2A，故干路电流I=I 甲+I 乙 =0.1A+0.2A=0.3A，故 C 正确；D、甲、乙串连在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，因此甲的功率P 甲 =U 甲 I 甲=4V×0.2A=0.8W，故 D 错误．应选 C．【剖析】（ 1）依据欧姆定律可知，电阻一准时，经过电阻的电流与两头的电压成正比，据此剖析图象甲乙电阻的变化；（2）依据并联电路的电压特色联合图象读出对应的电流，再依据并联电路的电流特色得出干路电流；（3）依据串连电路的电流特色读出图象中对应的电压，依据P=UI 计算甲的功率．4．我国刑法例定，从 201 年 5 月 1 日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R 为酒精气体浓度传感器（气敏电阻），R 的阻值与酒精浓度的关系如图乙所示．当接通电源时，以下说法正确的是（）A. 当酒精浓度减小时，R 的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电压表的示数变大D.当酒精浓度增大时，电流表的示数变小【答案】C【分析】【解答】解：依据图象可知酒精气体的浓度越小传感器的电阻越大，故 A 错误；由电路图可知，定值电阻与传感器的电阻串连，电压表丈量定值电阻两头的电压，因此电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故 B 错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，C 依据欧姆定律可知，电路电流越大，定值电阻两头的电压越大，即电压表示数越大；故正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，依据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故 D 错误．应选 C．【剖析】由电路图可知，定值电阻与传感器的电阻串连，电压表丈量定值电阻两头的电压；依据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两头电压的变化，再由串连电路的电压特色可知传感器两头的电压变化．5．如图电路，电源电压不变，闭合开关S，当滑片P 置于滑动变阻器R2的最右端 B 处时，电压表的示数为 4V，定值电阻 R1的功率为 0.8W；当滑片 P 置于滑动变阻器R2的中点时，电压表的示数变化了 1V．以下结果正确的选项是（）A. 电源电压为8VB. R 的阻值为 20ΩC. 电路前后电流之比为1：3D. 电路总功率变1化了 1.2W【答案】 D【分析】【解答】解：（ 1）由电路图可知， R12串连，电压表测滑动变阻器2两头的与 R R电压，因串连电路中总电阻等于各分电阻之和，因此，当滑片在 B 处时，电路中的电流：I1＝，则滑动变阻器两头的电压：U2＝ I1×R2＝×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P 置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串连分压的规律可知，电压表的示数减小，即此时滑动变阻器两头电压为U2＝4V﹣ 1V＝ 3V，同理可得，此时滑动变阻器两头的电压：U2′＝× ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用① 式比② 式可得：＝，解得： R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③ 代入① 式可得：＝ 4V，解得： U＝ 6V，A 不切合题意；（2）当滑片 P 置于滑动变阻器R2的最右端 B 处时，电压表的示数为 4V，定值电阻两头的电压为U1＝ 6V﹣4V＝2V，此时定值电阻 R1的功率为1＝＝ 0.8W ，0.8W，即； P ＝解得： R1＝5Ω，则 R2＝ 2R1＝ 2× 5Ω＝ 10Ω， B 不切合题意；（ 3 ）电路前后电流之比为I1：I2＝：＝：＝，C不切合题意；（4）电路总功率变化了：△ P＝P2总﹣ P1总＝﹣＝﹣＝1.2W，D切合题意。
九年级物理欧姆定律专题练习(附标准答案)
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。
欧姆定律练习题(含答案)经典全
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
(完整)初中物理__欧姆定律练习题附答案
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。
九年级物理全册第十七章欧姆定律知识点总结(超全)(带答案)
九年级物理全册第十七章欧姆定律知识点总结(超全)单选题1、在图所示的电路中，用一个电阻R3替换R1后（R1<R3），可能使电流表示数与替换R1前相同的方法是（）A．电源电压不变，不移动滑片PB．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片PD．增大电源电压，向右移动滑片P答案：D由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测流过定值电阻R1的电流，电流表A测干路电流。
A．用一个电阻R3替换R1后，因R1<R3，电源电压不变，且不移动滑片P时，由欧姆定律可得，此时流过电阻R3的电流变小，即电流表A1示数变小，流过滑动变阻器的电流不变，则干路电流变小，即电流表A示数变小，故A不符合题意；B．电源电压不变，向左移动滑片P后，因R1<R3，故由欧姆定律可知，流过电阻R3的电流变小，即电流表A1示数变小，故B不符合题意；C．减小电源电压，不移动滑片P，因R1<R3，且R3两端电压变小，故由欧姆定律可知，流过电阻R3的电流变小，即电流表A1示数变小，故C不符合题意；D．增大电源电压，向右移动滑片P，因R1<R3，且R3两端电压变大，故由欧姆定律可知，流过电阻R3的电流可能不变，即电流表A1示数可能不变，因滑动变阻器两端电压变大，且滑动变阻器接入电路的阻值变大，故由欧姆定律可知，流过滑动变阻器的电流可能不变，则干路电流可能不变，即电流表A示数可能不变，故D符合题意。
故选D。
2、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。
闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（）A．电流表A1变小，A2变小，电压表V变大B．电流表A1变小，A2不变，电压表V不变C．电压表V的示数与电流表A2示数的比值变小D．电流表A2、A1的示数之差与电压表示数的乘积不变答案：D闭合开关S，滑动变阻器滑片P从中点向右移动过程中，滑动变阻器接入电路中的电阻增大，电源电压没变，，可知A1变小，通过R1的电流不变，A2的电流为电压表示数实际上是电源电压，故电压表V不变，根据I=URA1电流与通过R1电流之和，故A2也减小。
九年级物理欧姆定律解题技巧讲解及练习题(含答案)
九年级物理欧姆定律解题技巧讲解及练习题(含答案)一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。
故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．地磅工作时，重物越重，电表的示数就越大。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。
初三物理——欧姆定律(含答案)
初三物理欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中验电路图分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。
图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
初三物理欧姆定律(经典)-答案
初三物理欧姆定律（经典）学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时（假设灯泡的电阻不随温度改变），下列判断正确的是（ ）A ．电流表的示数变大，L 1变亮B ．电压表的示数变大，L 2变亮C ．电压表的示数变小，电流表的示数变大D ．电压表的示数变小，电流表的示数变小2．在图所示的电路中，电源电压保持不变。
闭合开关S 后，移动滑动变阻器R 1的滑片P 时，一定不变的是（ ）A ．电压表V 示数与电流表A 1示数的比值B ．电压表V 示数与电流表A 示数的比值C ．电流表A 示数与电流表A 1示数的比值D ．电流表A 示数与电流表A 1示数的差值3．在如图所示的电路中，AD 为一支长40cm 的粗细均匀的镍铬合金丝（其他条件不变时，合金丝电阻与长度成正比），当两只电流表的量程为时00.6A ～时，为保护电路安全，滑片P 的滑动范围为BC 20cm ；若将两只电流表的量程改为03A ～，则滑片P 的滑动范围和两电表的读数之比的最大值分别是（ ）A ．38cm 191；：B ．36cm 201；：C ．38cm 201；：D ．36cm 191；：4．如图1所示，R 1是电阻箱，R 2是定值电阻。
闭合开关S ，改变R 1的阻值，两电流表示数与R 1关系图像如图2所示。
则U 与R 1关系图像正确的是（ ）A ．B ．C ．D ．5．如图所示电路，电源两端电压为U =4.5V 且保持不变，电阻R 1=10Ω，滑动变阻器R 2上标有“20Ω 1A”的字样，电流表的量程为0~0.6A ，两个电压表的量程均为0~3V ，在保证电路安全的条件下，下列说法中正确的是（ ）A ．电流表A 的示数范围为0.15~0.3AB ．电压表V 2示数范围为0~3VC ．电压表V 1示数范围为0~3VD ．滑动变阻器R 2的阻值取值范围为0~20Ω6．某同学利用如图甲所示的电路进行探究“电流与电阻关系”的实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像，以下叙述正确的是（ ）A ．该实验过程，R x 两端电压不断减小B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为5~25Ω7．如图甲所示电路，电源电压保持不变。
九年级物理欧姆定律的基本方法技巧及练习题及练习题(含答案)
九年级物理欧姆定律的基本方法技巧及练习题及练习题(含答案)一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
