10kv电力配网工程系统设计要点
10kv
电力配网工程系统设计要点
发表时间：
2017-10-20T11:53:39.947Z 来源：《防护工程》2017年第15期 作者： 李佳柏1 姜成2 吴刚2 孙怡1
[导读] 工作人员可以对电力配网系统的各项运行参数进行熟练掌握，一旦系统出现故障问题可以及时进行处理。
1.
国网长春供电公司经济技术研究所（设计院） 130021；2.国网吉林省电力有限公司 吉林长春 130021
摘要：随着社会经济的发展和人们生活水平的提升，我国的电力行业也得到了突飞猛进，10kV电力配网工程在电力行业的发展中占据
重要地位，是保证电力工程持续稳定运行的基础。基于此，本文首先分析了
10kV电力配网工程系统设计要点，接着探讨了10kV电力配网工
程施工与验收环节管理，最后给出了几点
10kV电力配网工程运营环节的管理，以期促进我国电力系统配网工程的进一步发展
关键词：10kV；电力配网工程；系统设计；要点
引言
近些年来，随着国民经济的快速发展，全国大部分城市建设中都将电力配网工程改造作为核心内容来抓，进一步推动了10kV电力公司
配电网络的建设与发展，新建、改建的电力配网工程项目数量逐渐增加，使得电力配网工程系统管理工作的不足日益凸显，为了确保
10kV
电力配网稳定、健康的发展，需要制定出科学合理的管理方法和管理手段，尽快与建设管理电力配网工程的管理要求相适应。
1、10kV电力配网工程系统的设计要点
1.1加强建设管理系统设计思路的研究
在对10kV电力配电网工程系统进行设计的过程中，应始终确保设计的建设管理系统科学合理，最大限度的满足客户的使用需求。建设
管理系统应包括用户信息、登录界面、信息管理（电力设备台账和故障缺陷）等方面的内容。一个科学合理的
10kV电力配网工程系统，需
要设计人员对软件技术开发的相关内容进行熟练掌握。若建设管理系统是
B/S模式，应将重点放在电力配电网工程建设管理的效率上，为了
顺利实现模块的各项功能和后台的管理，在编写程序的过程中可以通过
JVAV语言，同时还要加强研究其它电网的管理特点。为了进一步提
升电力配网工程建设的工作效率，应做好相关的实践模拟运行。在对
10kV电力配网工程系统进行总体设计时，可以对J2EE模型加强建设，
这样才能提升系统的灵活性和伸缩性水平，为以后系统的维护管理提供方便。
1.2 做好用户基本信息的管理工作
在设计10kV电力配网工程系统时，高效管理和熟练运用客户的基本信息也要引起设计人员的注意。使用科学的方法做好用户基本权
限、系统用户以及匿名用户的管理。系统管理的最高权力用户是系统管理人员，系统管理用户可以根据实际情况，做好添加或者删除用户
操作。系统用户和管理人员的主要责任是对系统进行维护，而对于系统中的普通用户来说，只能查看相应的信息或者是给出有针对性的处
理对策，及时检查和管理系统。
1.3数据库的设计分析
在对10kV电力配网系统进行建设的过程中，应及时添加或者删除数据库，同时还要做好数据库的更新和存储。为了提升数据信息的准
确度水平，可以结合不同类型设备的数据信息特征，进而建立起数据表。
10kV电力配网工程系统的安全作为整个工程建设和管理中的重要
内容，只有尽快建立起相关的安全机制，才能使用户身份安全得到保证，此时需要设计人员做好数据库的全面整合管理。除此之外，还要
正确处理系统业务，加强对
10kV配电网工程系统建设，尤其是在系统项目的实际运行中，应对用户信息和业务详情加强了解，在设计中，
需要不断完善电力配电网工程项目建设。
2、10kV电力配网工程施工与验收环节管理
2.1准备阶段
在10kV电力配网工程还没有开工之前，需要将人员、材料、照明系统、机械设备以及安全防护方面的准备工作做好。在整个工程建设
中，人是主要的生产力，施工技术人员的综合素质水平高和施工劳务队伍的整体情况将会直接对施工效率和工程质量产生影响。为了有效
降低检控中存在的盲点，应严格控制
10kV电力配网工程的关键环节和薄弱部位，还可以达到节约工程成本的目的。在施工准备阶段还要做
好施工技术交底工作，这样可以增强施工质量和施工的精确度。另外，应使用科学合理的方法对施工中的质量问题和潜在的安全隐患加大
分析和论证的力度，避免质量问题扩大。
2.2施工阶段
将工程项目从设计意想转变为实体的过程称之为施工阶段，此阶段的管理工作在整个10kV电力配网工程管理中占据重要地位。在施工
阶段应不断建立健全优质工程管理体系，做好施工质量控制和管理工作，不断提升施工质量和正确应对突发问题得能力。施工单位应根据
设计要求编制并填写施工质量
WHS关键点控制设置附表，将该表作为电力配网工程项目质量控制、验收和监督的依据。对于已经完成的单
项工程项目应做好测试，并将测试结果记录下来。应保证每一道施工工序符合施工质量要求，进而提升整体工程的优良性能。
2.3竣工与验收阶段
做好10kV电力配网工程整个项目的中间环节和最终结果的质量检验，提前准备好各项竣工验收管理工作所需要的材料，确保竣工验收
一次性通过。由于
10kV电力配电网工程具有高危险性特征，竣工质量验收中可以采取分段验收，只有分段验收合格后才能保证整个配电系
统的连贯性。竣工验收是工程项目投入使用之前的最后一道屏障，只有将竣工验收工作做好才能确保系统稳定运行。
3、10kV电力配网工程运营环节的管理
3.1采取目标式管理模式
为了提升10kV电力配电网工程的可靠性水平，应采取目标式管理模式。在每年年初，电力企业都会对其职能部门制定出本年度或分期
目标，之后将其分配到子单位，保证子单位可以明确自身的生产目标值。之后制定出针对性强、操作方便的管理措施和策略，并严格按照
预前计划指标来开展工作。通过目标式管理，各子级单位的管理意识不断得到提升，为年度或分期目标的实现提供了有利条件。
3.2停电记录工作的明细化
为了将供电系统的停电次数、停电用户的数量和停电持续时间降低，应加强研究电力设备的预防实验工作，第一时间发现问题并进行
解决，始终确保电力设备可以正常稳定的运行。制定出合理的分期检修计划，在必要停电和迫切停电的基础上，秉承
“先估算，后编订”的
原则，对停电的用户数量加强管控，使供电网系统的指标与规定范围指标相符。与此同时，还要对电力设备加强检修维护、故障检修等管
理。对于城区内的电力配电网，应增强传输电缆的绝缘化水平，由于电缆输电的路径比小、电容量大、故障率低，为了提升
10kV电力配网
用户供电的稳定性水平，应适当增大电缆敷设面积。
3.3人员要求
目前，10kV电力配网工程系统的科技含量不断增强，对工作人员的综合素质水平也提出了更高的要求。工作人员在全面掌握检修维
保、系统运行、建设规划等方面的内容外，还要熟练运用计算机配网自动化技术。电力企业应通过各种方式不断提升工作人员的专业技能
和业务能力，不断提升
10kV电力配网工程的稳定性和可靠性水平。
3.4信息汇总
为了便于工作人员对10kV电力配网系统的供电可靠性指标进行准确分析和统计，应做好基础性资料归档与汇总整理工作，并建立起与
电力配网设备匹配的台账等。工作人员可以对电力配网系统的各项运行参数进行熟练掌握，一旦系统出现故障问题可以及时进行处理。
参考文献：
[1]胡宇舟.浅析10kV 电力配网工程系统的设计[J].建筑工程技术与设计，2015，11（15）：114.
[2]刘杰.10kV配网自动化配电系统设计分析[J].低碳世界，2016，21（8）：56-57.
第一作者简介：
李佳柏（1985-），女，汉族，长春市人，本科学历，工程师，从事电力系统设计工作。
10kV配电网设计及节能问题

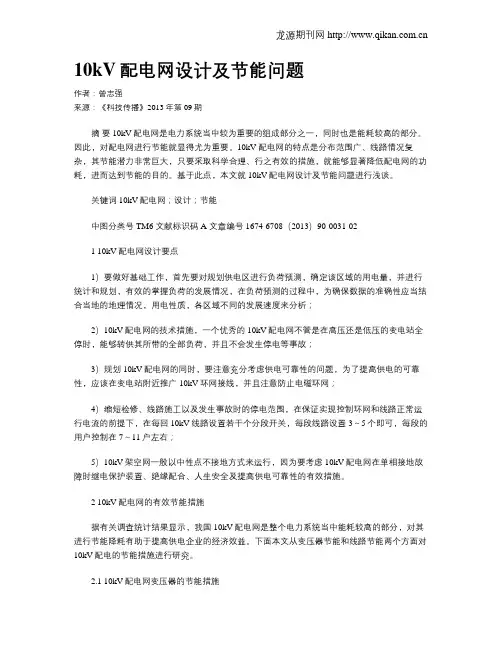

10kV配电网设计及节能问题作者：曾志强来源：《科技传播》2013年第09期摘要10kV配电网是电力系统当中较为重要的组成部分之一，同时也是能耗较高的部分。
因此，对配电网进行节能就显得尤为重要。
10kV配电网的特点是分布范围广、线路情况复杂，其节能潜力非常巨大，只要采取科学合理、行之有效的措施，就能够显著降低配电网的功耗，进而达到节能的目的。
基于此点，本文就10kV配电网设计及节能问题进行浅谈。
关键词 10kV配电网；设计；节能中图分类号TM6 文献标识码A 文章编号 1674-6708（2013）90-0031-021 10kV配电网设计要点1）要做好基础工作，首先要对规划供电区进行负荷预测，确定该区域的用电量，并进行统计和规划，有效的掌握负荷的发展情况，在负荷预测的过程中，为确保数据的准确性应当结合当地的地理情况，用电性质，各区域不同的发展速度来分析；2）10kV配电网的技术措施，一个优秀的10kV配电网不管是在高压还是低压的变电站全停时，能够转供其所带的全部负荷，并且不会发生停电等事故；3）规划10kV配电网的同时，要注意充分考虑供电可靠性的问题，为了提高供电的可靠性，应该在变电站附近推广10kV环网接线，并且注意防止电磁环网；4）缩短检修、线路施工以及发生事故时的停电范围，在保证实现控制环网和线路正常运行电流的前提下，在每回10kV线路设置若干个分段开关，每段线路设置3～5个即可，每段的用户控制在7～11户左右；5）10kV架空网一般以中性点不接地方式来运行，因为要考虑10kV配电网在单相接地故障时继电保护装置、绝缘配合、人生安全及提高供电可靠性的有效措施。
2 10kV配电网的有效节能措施据有关调查统计结果显示，我国10kV配电网是整个电力系统当中能耗较高的部分，对其进行节能降耗有助于提高供电企业的经济效益。
下面本文从变压器节能和线路节能两个方面对10kV配电的节能措施进行研究。
2.1 10kV配电网变压器的节能措施通常情况下，从发电、输电、供配电直到用户用电，需要经过升压、降压等过程，由于我国10kV配电网中普遍采用的是降压型变压器，总体容量相对较大，从而造成总的损耗过高，有关调查统计数据结果显示，在10kV配电网的功耗中，变压器损耗约占50%～60%左右，而线路损耗约为40%～50%。
10kV配电网规划设计以及自动化设备布点简析
１０ｋＶ配电网规划设计以及自动化设备布点简析赵㊀铭摘㊀要：随着全球经济化时代的到来，各行各业面对更加激烈的市场竞争，想要在激烈的市场竞争中脱颖而出，就必须跟随社会和科学技术的发展做出相应的改变㊂而电力系统作为我国的基础设施，为社会的正常运转和人们的日常生活提供着能源支撑，直接影响着生产和生活的正常运转㊂文章针对１０ｋＶ配电网规划设计以及自动化设备布点展开探究，针对规划设计的要点进行概述，并对自动化设备的布点展开研究，从而有效提高１０ｋＶ配电网的运行效率和质量，为电力企业营造更大的经济效益，对业内同行能够有所帮助㊂关键词：１０ｋＶ配电网；规划设计；自动化设备一㊁引言就实际情况而言，配电网的规划设计工作直接影响着用电的可靠性和安全性，一旦配电网系统出现检修或故障等问题，会直接对电力系统的稳定性造成一定程度的影响，甚至会造成配电网正常运行的暂停，对人们的正常用电造成影响㊂所以要针对配电网可能发生的故障，提前做好相应的解决措施，及时有效的解决运行问题，保证供电的质量和稳定性，才能保证社会经济的稳定成长㊂二㊁１０ｋＶ配电网规划设计的要点（一）规划设计的方向在进行１０ｋＶ配电网规划设计的过程中，要根据建设的主体目标做出进一步的确定，才能保证相应介绍工作的科学合理性㊂方向的设计，首先，要明确目标和总体目的，这样才能够真正地把控配电网的发展方向，其次，根据地区和用电需求的不同，来进行针对性的规划设计工作的展开，选择针对性的规划设计方案，才能够有效提高电力系统的适用性，而这一工作的展开，也要积极地同当地的政府进行沟通，才能保证规划设计工作的效率和质量㊂（二）相关资料的查阅在进行规划设计工作的展开之前，要综合考虑，可能会对配电网造成影响的因素，尤其是这些因素，具有不确定的性质，更要做好相关资料的查阅工作㊂在１０ｋＶ配电网规划设计之前，要到实地进行考察，并收集真实有效的相关数据，并对数据展开合理的分析和计算，才能保证规划设计的有效性㊂（三）科学的规划用电设计１０ｋＶ配电网规划设计工作的展开，其中关键的一环就是用电范围的设计，这一工作的展开，需要以当地区域的用电规划标准作为设计的标准，从而详细并系统地对当地土地的建筑以及容积量进行计算和分析，最终保证规划设计工作的水平㊂三㊁１０ｋＶ配电网规划设计和自动化布点选择（一）配电网单辐射规划设计从整体角度来看，规划设计最常用的接线方式，有单环网㊁单辐射等方式㊂而单辐射作为应用最为广泛的接线方式之一，具有设计简单㊁利用率高等特点，被广泛应用于布点的接线方式过程中，但这种方式也有它的缺陷，具体体现在稳定性差㊁持续断电能力低㊁故障运行能力较低等，更降低了配电网的供电能力等方面，很难满足当前的用电需求㊂当配电线路的主干线长度小于１５千米时，可以进行二段式的设计，并配置相应的开关，两个开关的距离控制在２千米之内，整个分段配备的数量要不小于５㊂这种方式不利于在地势较为复杂的地区使用，但也可以根据实际情况来进行相应的调整，通过自动化分段位置开关的应用，与负荷开关相结合挂钩，周日可以有效加强他们两个的联系与契合㊂在进行配电网的规划设计过程中，还可以通过对信息技术的利用，来达成配电网的实时监控和数据整理分析等工作㊂自动化设计过程中，将相应的设备放置在配电网设备之内，通过布点设计的方法，将自动化进一步地融合在电力系统当中，可以有效提高电力企业的供电效率，并保证整体供电的质量，还能够实现数据的实时监控和分析，对于自动化设备的布点有着划时代的意义，能够实现智能化和自动化水平的建设，让整体配电网的运行更加科学㊁安全，并进一步改善操作和维护工作的开展难度，提高配电网的运行效率和质量㊂（二）布点选择布点的选择工作的开展，首先，主干线的不点设计，通过添加相应的自动化开关，可以将自动化的技术和配电网系统进行有机融合，进一步提高配电网的运行水平，让配电网灵活性和可操作性更加，提高电力系统的使用率和供电能力；其次，分干线的布点设计，这一环节的设计可以有效提高监控的作用，让自动化的运行效率更高，并根据线路的节点不同，可以构建更具针对性的维修和检查方案，保证信用设备的检修效率和质量，及时地做好相应预防工作的开展；最后，网络环网布点的选择，这一工作的展开，能够对网络环境进一步的优化和完善，让相关数据的采集更加真实和有效，并保证相应监管措施的落实，从而进一步保障１０ｋＶ配电网的运行效率和质量㊂四㊁结语综上所述，１０ｋＶ配电网规划设计以及自动化布点工作的开展过程中，要保证整体工作的科学性和合理性，在布点工作展开之前，要做好相应的实地调查工作，让自动化能够在配电网中发挥有效的作用，从而进一步提高电力系统的供电稳定性和质量，为电力企业营造更大的经济效益㊂参考文献：［１］何理宏．１０ｋＶ配电网网格化规划思路及负荷预测措施［Ｊ］．电子元器件与信息技术，２０１９，３（１２）：８３－８４．［２］金麟，殷玥．试论１０ｋＶ配电网网格化规划思路及负荷预测方法［Ｊ］．建材与装饰，２０１９（１）：２４８－２４９．作者简介：赵铭，国网河北省电力有限公司衡水市冀州区供电分公司㊂２１２。
10kV配网自动化配电系统设计
浅谈10kV配网自动化配电系统设计摘要：配网自动化就是利用通讯技术、现代电子技术以及计算机网络技术,完成配电系统的正常运行,在事故情况下,也能够实现及时保护、监测、控制和配电管理。
一般情况下,110 kv及以下电力网络属于配电网络,380/220v属于低压配电网,1 kv及以上属于中压配电网,35 kv及以上属于高压配电网。
关键词：10kv配网；自动化；配电系统设计中图分类号：tn830.1文献标识码：a 文章编号：引言：目前，配电网已从传统的架空线路为主的局面向电缆线路发展。
同时，一些结构紧凑的封闭式设备、交联聚氯乙烯绝缘电力电缆及氧化锌避雷器的广泛应用，使原有的一些电气设计尺度不能适应当前电力事业的发展需求。
电网技术的发展要求进一步加大10kv配电电气设计深度。
1.10kv开关厂的功能10 kv开关厂是变电所10kv母线的延伸。
由变电所送出较大容量的馈线至开关厂．再由10kv开关厂按用户需要送出馈线至用户。
10kv开关厂接受和重新分配10kv出线，减少高压变电所的10kv出线间隔和出线走廊。
可用作配电线路间的联络枢纽。
还可为重要用户提供双电源。
此外，配电网中10kv开关厂的合理设置，可以加强对配电网的控制，提高配电网运行及调度的灵活性，从而大大提高整个配电网供电的可靠性。
有了一定数量的开关厂。
可实现对配电网的优化调度，部分城网设备检修时。
可以进行运行方式的调整。
做到设备检修时用户不停电；当设备发生故障时．开关厂可发挥其操作灵活的优势，迅速隔离故障单元，减小停电范围。
2.补偿电容器投切控制参量选择馈线首端功率因数和电压合格率是10 kv配电网运行状况的重要考核指标，馈线首端的功率因数与线路有功负荷以及感性无功的大小、分布有关。
根据文献[3]所述方法，计算无功补偿地点和补偿容量，并在相应位置安装选定容量的能实现自动投切的补偿电容器。
根据线路运行状况——馈线首端功率因数和现场电压，动态控制补偿电容器的投切，以达到无功优化的目的。
南方电网公司10kV和35kV标准设计_V1.0版(10kV部分设计要点)课件
南方电网公司10kV和35kV标准设计_V1.0版（10kV部分设计要点）一、编制思路及目的《南方电网公司10kV和35kV标准设计_V1.0版》是在《南方电网公司10kV和35kV 配网标准设计(2011年版)》的基础上，秉承南方电网公司“继续采用和突出“模块化”编制思想，引入“层级化”思路，整体框架分层展示，体系结构更加清晰，既可以满足工程项目可研的要求，又能达到施工招标的深度，应用更具有针对性，标准设计体系也更加完整；引入3C绿色模块，构建3C绿色电网，充分体现南网企业形象”的指导思想，进行模块优化设计。
二、V1.0版标准设计要点：1）V1.0体系结构2)标准设计组成部分3)标准设计适用范围：3）气象组合条件：应用手册适用范围-引自《南方电网110kV及以下配电网规划指导原则》需注意：《南方电网公司10kV和35kV配网标准设计(2011年版)》的气象条件是30m/s）、C区（基本风速35m/s）.三、10kV配电站模块设计要点：1）设计对象10kV配电站计成果。
G4层将2012年配网示范工程的成果与标准设计对接后纳入。
3）模块命名：基本模块命名原则CSG（GZ）—10B—□—□□—□图纸编号：01～99模块编号：一至三位大写拼音字母加两位数字流水号大写字母含义：G－10kV配电装置；BY－油变；BG－干变；D－低压配电装置；Z－配电自动化；J－建筑；LG-电缆沟；T-通用；BYJ－非晶合金油变；AZ－台架；JC－配电箱基础；CX－低压出线；GG－公共；GY-公用；ZG-自动化高压；ZD-自动化低压；ZJ-自动化建筑配电站分类代码：NZ-室内配电站；KZ-户内开关站；KX-户外开关箱；DF-电缆分接箱；ZB-组合式箱变；YB-预装式箱变；DB-景观地埋式箱变；TB-台架变10kV配电站广州地区专用南方电网示例1：CSG-10B-NZ-G01-□含义：南方电网—10kV配电站—室内配电站—10kV配电装置模块。
