lwip协议栈源码分析
LWIP源码分析
----- caoxw
1 LWIP的结构
LWIP（Light weight internet protocol）的主要模块包括：配置模块、初始化模块、NetIf模块、mem（memp）模块、netarp模块、ip模块、udp模块、icmp 模块、igmp模块、dhcp模块、tcp模块、snmp模块等。下面主要对我们需要关心的协议处理进行说明和梳理。
配置模块：
配置模块通过各种宏定义的方式对系统、子模块进行了配置。比如，通过宏，配置了mem管理模块的参数。该配置模块还通过宏，配置了协议栈所支持的协议簇，通过宏定制的方式，决定了支持那些协议。主要的文件是opt.h。
初始化模块：
初始化模块入口的文件为tcpip.c，其初始化入口函数为：
void tcpip_init(void (* initfunc)(void *), void *arg)
该入口通过调用lwip_init()函数，初始化了所有的子模块，并启动了协议栈管理进程。同时，该函数还带有回调钩子及其参数。可以在需要的地方进行调用。
协议栈数据分发管理进程负责了输入报文的处理、超时处理、API函数以及回调的处理，原型如下：
static void tcpip_thread(void *arg)
NetIf模块：
Netif模块为协议栈与底层驱动的接口模块，其将底层的一个网口设备描述成协议栈的一个接口设备（net interface）。该模块的主要文件为netif.c。其通过链表的方式描述了系统中的所有网口设备。
Netif的数据结构描述了网口的参数，包括IP地址、MAC地址、link状态、网口号、收发函数等等参数。一个网口设备的数据收发主要通过该结构进行。
Mem（memp）模块：
Mem模块同一管理了协议栈使用的内容缓冲区，并管理pbuf结构以及报文的字段处理。主要的文件包括mem.c、memp.c、pbuf.c。
netarp模块：
netarp模块是处理arp协议的模块，主要源文件为etharp.c。其主要入口函数为：
err_t ethernet_input(struct pbuf *p, struct netif *netif)
该入口函数通过判断输入报文p的协议类型来决定是按照arp协议进行处理还是将该报文提交到IP协议。如果报文是arp报文，该接口则调用etharp_arp_input，进行arp请求处理。
如果是ip报文，该接口就调用etharp_ip_input进行arp更新，并调用ip_input接口，将报文提交给ip层。
在该模块中，创建了设备的地址映射arp表，并提供地址映射关系查询接口。同时还提供了arp报文的发送接口。如下： err_t etharp_output(struct netif *netif, struct pbuf *q, struct ip_addr *ipaddr)
该接口需要注册到netif的output字段，ip层在输出报文时，通过该接口获取目标机的MAC地址，组合最终报文后，由该接口调用底层设备的驱动接口发送数据。
在etharp_output接口中，判断报文类型，如果是广播包或者组播包，就调用etharp_send_ip（组装目标mac和源mac）接口，etharp_send_ip调用netif结构中的设备驱动注册的linkoutput钩子函数发送最终报文。如果是单播包，etharp_output接口就调用etharp_query进行ip地址和MAC地址的映射，来获取到目标机的MAC地址。并在etharp_query中调用etharp_send_ip来发送最终组合报文。
ip模块：
ip模块实现了协议的ip层处理，主要文件为ip.c。其主要入口函数为：
err_t ip_input(struct pbuf *p, struct netif *inp)
该接口通过判断输入报文的协议类型，将其输入到相应的上层协议模块中去。比如，将udp报文送到udp_input。
该模块另外一个接口是输入函数，原型如下：
err_t ip_output(struct pbuf *p, struct ip_addr *src, struct ip_addr *dest, u8_t ttl, u8_t
tos, u8_t proto)
该接口通过路由表或者传输ip后，调用netif的output字段函数钩子发送报文。
udp模块：
udp模块实现了udp协议层的协议处理，主要文件为udp.c。该模块通过PCB控制块将应用端口跟应用程序做了绑定。在接收到新报文时，分析其对应的PCB，找到对应的处理钩子，进行应用的处理。主要入口函数为：
void udp_input(struct pbuf *p, struct netif *inp)
该模块负责输出的接口如下：
err_t udp_send(struct udp_pcb *pcb, struct pbuf *p)
该模块负责将一个PCB跟一个本地端口进行绑定的接口如下：
err_t udp_bind(struct udp_pcb *pcb, struct ip_addr *ipaddr, u16_t port)
该模块负责将一个PCB跟一个远端端口绑定的接口如下：
err_t udp_connect(struct udp_pcb *pcb, struct ip_addr *ipaddr, u16_t port)
icmp 模块：
该模块负责icmp协议的处理，其比较简单。主要的处理接口如下：
Void icmp_input(struct pbuf *p, struct netif *inp)
上述接口负责icmp输入报文的分析和处理。
igmp模块：
igmp模块负责分组管理。其主要的接口函数如下：
void igmp_input(struct pbuf *p, struct netif *inp, struct ip_addr *dest)
该接口负责IGMP协议报文的处理，比如分析当前报文是请求还是应答。
err_t igmp_joingroup(struct ip_addr *ifaddr, struct ip_addr *groupaddr)
该接口将一个网口加入一个组。
err_t igmp_leavegroup(struct ip_addr *ifaddr, struct ip_addr *groupaddr)
该接口将一个网口从一个组中移出。
dhcp模块：
dhcp模块用于获取设备ip地址的相关信息。其处理入口主要有这么几个：dpch的启动、dpch的接收报文处理以及定时器模块的处理。
主要的接口原型如下：
err_t dhcp_start(struct netif *netif)
该接口用于设备启动dhcp模块，主要是客户端的功能。该模块实现设备dhcp描述结构生成，并将dhcp的端口绑定到udp协议中，以及将本dhcp模块跟远端服务器端口进行绑定。最后启动dhcp申请。
static void dhcp_recv(void *arg, struct udp_pcb *pcb, struct pbuf *p, struct ip_addr
*addr, u16_t port)
该接口为一个注册接口，用于dhcp报文接收。在start dhcp时，该接口通过dhcp的udp
pcb注册到udp协议层。Udp进行报文处理后，根据端口调用该注册接口。该接口中，实现dhcp报文的协议处理。
Void dhcp_fine_tmr()
Void dhcp_coarse_tmr()
这两个函数接口实现了dhcp的相关超时处理监控。上面一个用于请求应答超时处理。下面一个用于地址租用情况的到期处理。
从源码分析看，上述的接口在应用lwip的协议栈时，需要重点关注。对于小内存应用的场合，该协议栈的内存管理以及pbuf应用部分需要自行改写。
2 LWIP的协议流程
下面这张图比较清楚的描述了lwip的报文处理流程，呵呵，借用一下。不过，其对netif->output描述不够。从代码看，该output实际是arp层的输出，最后通过arp层调用netif中的底层输出接口发送报文。
1、LwIP简介
1、LwIP简介
1、LwIP简介
LwIP 全名为 Light weight IP，意思是轻量化的 TCP/IP 协议， 是瑞典计算机科学院(SICS)的 Adam Dunkels 开发的⼀个⼩型开源的TCP/IP 协议栈。 LwIP 的设计初衷是：⽤少量的资源消耗(RAM)实现⼀个较为完整的 TCP/IP 协议栈，其中“完整”主要指的是 TCP 协议的完
整性， 实现的重点是在保持 TCP 协议主要功能的基础上减少对 RAM 的占⽤。此外 LwIP既可以移植到操作系统上运⾏，也可以在⽆操作系
统的情况下独⽴运⾏。
LwIP有⽆操作系统的⽀持都可以运⾏。LwIP实现的重点是在保持TCP协议主要功能的基础上减少对RAM 的占⽤，它只需⼗⼏KB的RAM和40K左右的ROM就可以运⾏，这使LwIP协议栈适合在低端的嵌⼊式系统中使⽤。
lwIP协议栈主要关注的是怎么样减少内存的使⽤和代码的⼤⼩，这样就可以让lwIP适⽤于资源有限的⼩型平台例如嵌⼊式系统。为了简
化处理过程和内存要求，lwIP对API进⾏了裁减，可以不需要复制⼀些数据。
2、LwIP的特性
LwIP 具有主要特性：
（1）⽀持 ARP 协议（以太⽹地址解析协议）。
（2）⽀持 ICMP 协议（控制报⽂协议），⽤于⽹络的调试与维护。
（3）⽀持 IGMP 协议（互联⽹组管理协议），可以实现多播数据的接收。
（4）⽀持 UDP 协议(⽤户数据报协议)。
（5）⽀持 TCP 协议(传输控制协议)，包括阻塞控制、 RTT 估算、快速恢复和快速转发。
（6）⽀持 PPP 协议（点对点通信协议） ，⽀持 PPPoE。
（7）⽀持 DNS（域名解析）。
（8）⽀持 DHCP 协议，动态分配 IP 地址。
（9）⽀持 IP 协议，包括 IPv4、 IPv6 协议，⽀持 IP 分⽚与重装功能，多⽹络接⼝下的数据包转发。
（10）⽀持 SNMP 协议（简单⽹络管理协议）。

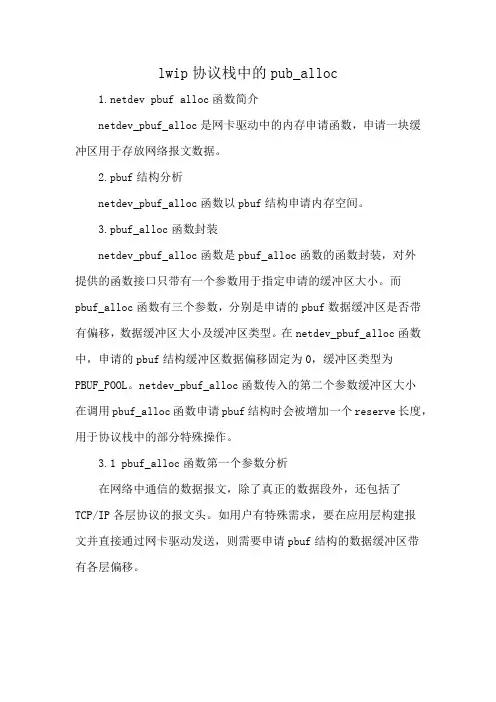

lwip协议栈中的pub_alloc
lwip协议栈中的pub_alloc
dev pbuf alloc函数简介
netdev_pbuf_alloc是网卡驱动中的内存申请函数，申请一块缓冲区用于存放网络报文数据。
2.pbuf结构分析
netdev_pbuf_alloc函数以pbuf结构申请内存空间。
3.pbuf_alloc函数封装
netdev_pbuf_alloc函数是pbuf_alloc函数的函数封装，对外提供的函数接口只带有一个参数用于指定申请的缓冲区大小。而pbuf_alloc函数有三个参数，分别是申请的pbuf数据缓冲区是否带有偏移，数据缓冲区大小及缓冲区类型。在netdev_pbuf_alloc函数中，申请的pbuf结构缓冲区数据偏移固定为0，缓冲区类型为PBUF_POOL。netdev_pbuf_alloc函数传入的第二个参数缓冲区大小在调用pbuf_alloc函数申请pbuf结构时会被增加一个reserve长度，用于协议栈中的部分特殊操作。
3.1 pbuf_alloc函数第一个参数分析
在网络中通信的数据报文，除了真正的数据段外，还包括了TCP/IP各层协议的报文头。如用户有特殊需求，要在应用层构建报文并直接通过网卡驱动发送，则需要申请pbuf结构的数据缓冲区带有各层偏移。
LWIP的底层结构

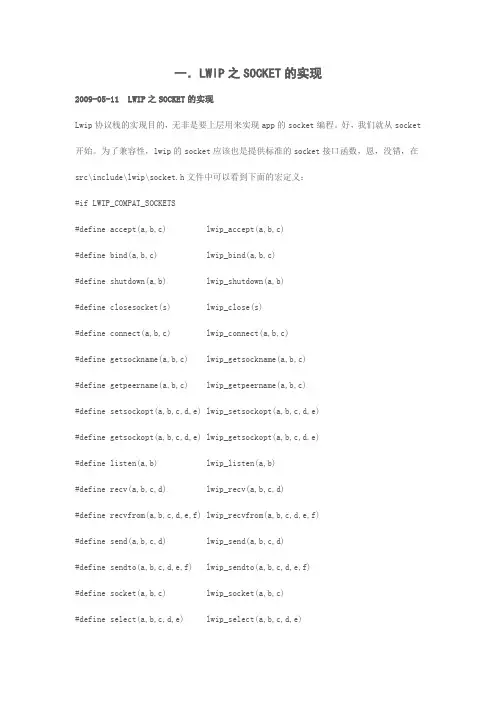

一．LWIP之SOCKET的实现
2009-05-11 LWIP之SOCKET的实现
Lwip协议栈的实现目的，无非是要上层用来实现app的socket编程。好，我们就从socket开始。为了兼容性，lwip的socket应该也是提供标准的socket接口函数，恩，没错，在src\include\lwip\socket.h文件中可以看到下面的宏定义：
#if LWIP_COMPAT_SOCKETS
#define accept(a,b,c) lwip_accept(a,b,c)
#define bind(a,b,c) lwip_bind(a,b,c)
#define shutdown(a,b) lwip_shutdown(a,b)
#define closesocket(s) lwip_close(s)
#define connect(a,b,c) lwip_connect(a,b,c)
#define getsockname(a,b,c) lwip_getsockname(a,b,c)
#define getpeername(a,b,c) lwip_getpeername(a,b,c)
#define setsockopt(a,b,c,d,e) lwip_setsockopt(a,b,c,d,e)
#define getsockopt(a,b,c,d,e) lwip_getsockopt(a,b,c,d,e)
#define listen(a,b) lwip_listen(a,b)
#define recv(a,b,c,d) lwip_recv(a,b,c,d)
#define recvfrom(a,b,c,d,e,f) lwip_recvfrom(a,b,c,d,e,f)
LwIP协议栈中pbuf介绍
LwIP协议栈中pbuf介绍
LwIP协议栈中pbuf介绍2010-04-29 14：53目前，在嵌入式系统中引入
TCP/IP协议栈及将嵌入式设备接入网络，已经成为嵌入式领域重要的发展方向。
TCP/IP是一种基于OSI参考模型的分层网络体系结构，它由应用层、运输层、网络层、数据链路层、物理层组成。各层之间消息的传递通过数据报的形
式进行。由于各层之间报头长度不一样。当数据在不同协议层之间传递时.对数
据进行封装和去封装、增加和删除操作将十分频繁。
在嵌入式系统开发中也经常遇到类似问题。用户数据从本地嵌入式设备传
输到远程主机的过程中，要经过各层协议，对消息的封装、去封装和拷贝操作
几乎是不可避免的。而通常所采用的用一段连续的内存区来存储、传递数据的
做法会有以下的缺陷：
(1)当从上层向下层传递数据时，下层协议需要对数据进行封装，而上层在
申请内存时没有(也不应该)考虑下层的需要。这样会导致下层协议处理时需要
重新申请内存并进行内存拷贝，从而影响程序的效率。
(2)当从下层向上层传递数据时，下层协议专有的数据结构应当对上层协议
不可见。因此也需要重新申请内存并进行内存拷贝。
(3)随着数据的逐层处理，其内容可能有所增减，而连续内存很难处理这种动态的数据增删。
因此，必须有一种能适应数据动态增删、但在逻辑上又呈现连续性的数据结构，以满足在各协议层之间传递数据而不需要进行内存拷贝。嵌入式TCP/IP
协议栈要求简单高效，并减少对内存的需求。这些都需要相应的内存管理机制
实现。
1 LwIP协议栈中pbuf介绍
LwIP(Light weight IP)是瑞士计算机科学院Adam Dunkels等开发的一套
用于嵌入式系统的开放源代码TCP/IP协议栈。LwlP可以移植到操作系统上，
也可以在无操作系统的情况下独立运行。LwIP TCP/IP实现的重点是：在保持
TCP协议主要功能的基础上，减少对RAM的占用。这使LwIP协议栈适合在低端
正点原子f103 lwip例程
正点原子f103 lwip例程
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by this editor. I hope that after
you download it, it can help you solve practical problems. The document can be
customized and modified after downloading, please adjust and use it according to actual
needs, thank you! In addition, this shop provides you with various types of practical
materials, such as educational essays, diary appreciation, sentence excerpts, ancient
poems, classic articles, topic composition, work summary, word parsing, copy excerpts,
other materials and so on, want to know different data formats and writing methods,
please pay attention!
正点原子是一家专注于嵌入式系统开发的公司，他们提供了一系列的例程和教程，方便开发者在嵌入式系统领域学习和应用。其中，正点原子f103 lwip例程是一款非常实用的例程，可以帮助开发者快速上手lwip协议栈在stm32f103芯片上的应用。
关于开启lwIP协议栈的调试输出LWIP_DEBUGF
关于开启lwIP协议栈的调试输出LWIP_DEBUGF
我们在分析lwIP协议栈的时候，会经常看到LWIP_DEBUGF（）这个函数的⾝影。我想lwIP的作者可
能为了便于⼈们去学习和使⽤lwIP⽽花了不少时间添加的。
其实对于初学者来说，
要把lwIP协议栈分析清楚不是⼀件容易的事情，尤其是对TCP/IP协议原理不是很了解的⼈。⽂件较多，函数较多，宏较多，调⽤关系相⽐⼀般
的C程序来说较复杂。
我个⼈认为，有些时候开启⼀下lwIP的调试信息输出功能，⽆论是对于我们学习还是查找以太⽹通信中的故障都是有帮助的。它能够lwIP协议栈
中的⼀些内部函数调⽤关系，变量值，追踪信息等通过串⼝输出来。
总之，1.可以查看函数的调⽤关系，跟踪程序流程。
2.查看各种协议的调试信息，关键变量的值。
3.通过以上掌握的很有针对性调试信息，我们可以以此为依据进⼀步地去优化我们的⼯程，保证各种资源的分配合理，了解到底是通信过程中的
哪⼀个环节限制了⽹络的性能，然后加以改善。 其实，我觉得lwIP协议栈的调试上，作者也是花了不少⼼思的。把要输出地调试信息分为按协议类型（TCP，UDP，ICMP，ARP....），调试信
息类型（LWIP_DBG_TRACE，LWIP_DBG_STATE，LWIP_DBG_FRESH），调试信息级别
（LWIP_DBG_LEVEL_OFF,LWIP_DBG_LEVEL_WARNING，LWIP_DBG_LEVEL_SERIOUS，LWIP_DBG_LEVEL_SEVERE）
之所以要这么做，其实就是对要输出的调试信息有⼀个更好的管理，当我们开启调试功能后，只输出相关的调试信息，⽆关的信息就不要输出
了。
接下来以⼀个简单的例⼦，说⼀下，如何开启lwIP的调试功能。1.找到debug.h,添加下⾯这个define。
#define LWIP_DEBUG
#ifdef LWIP_DEBUG
#define LWIP_DEBUGF(debug, message) do { \
开源TCPIP协议概述--LwIP_uIP_TinyTcp_uCIP
1、BSD TCP/IP协议栈
BSD栈历史上是其他商业栈的起点，大多数专业TCP/IP栈（VxWorks内嵌的TCP/IP栈）是BSD栈派
生的。这是因为BSD栈在BSD许可协议下提供了这些专业栈的雏形，BSD许用证允许BSD栈以修改或未修
改的形式结合这些专业栈的代码而无须向创建者付版税。同时，BSD也是许多TCP/IP协议中的创新（如
广域网中饿拥塞控制和避免）的开始点。
2、uC/IP
uC/IP是由Guy Lancaster编写的一套基于uC/OS且开放源码的TCP/IP协议栈，亦可移植到其它操
作系统，是一套完全免费的、可供研究的TCP/IP协议栈，uC/IP大部分源码是从公开源码BSD发布站点
和KA9Q（一个基于DOS单任务环境运行的TCP/IP协议栈）移植过来。uC/IP具有如下一些特点：带身份
验证和报头压缩支持的PPP协议，优化的单一请求/回复交互过程，支持IP/TCP/UDP协议，可实现的网
络功能较为强大，并可裁减。UCIP协议栈被设计为一个带最小化用户接口及可应用串行链路网络模块。
根据采用CPU、编译器和系统所需实现协议的多少，协议栈需要的代码容量空间在30-60KB之间。
3、LwIP
LwIP是瑞士计算机科学院（Swedish Institute of Computer Science）的Adam Dunkels等开发
的一套用于嵌入式系统的开放源代码TCP/IP协议栈。LwIP的含义是Light Weight(轻型)IP协议，相对
于uip。LwIP可以移植到操作系统上，也可以在无操作系统的情况下独立运行。LwIP TCP/IP实现的重
点是在保持TCP协议主要功能的基础上减少对RAM的占用，一般它只需要几十K的RAM和40K左右的ROM
就可以运行，这使LwIP协议栈适合在低端嵌入式系统中使用。LwIP的特性如下：支持多网络接口下的
gd32 lwip例程
GD32是一款由国产芯片设计公司GigaDevice推出的32位微控制器系列，它基于ARM Cortex-M核心。LwIP（Lightweight IP）是一个开源的轻量级TCP/IP协议栈，适用于嵌入式系统。在GD32微控制器上使用LwIP可以实现网络功能。下面是一个使用GD32与LwIP的简单例程：
1. 在GD32的开发环境中，下载并安装LwIP软件包（或者将LwIP源码添加到项目中）。
2. 在项目中包含LwIP的头文件以及相关的配置文件，例如"lwip.h"、"lwipopts.h"。
3. 在项目中初始化LwIP：包括网络接口的初始化、协议栈的初始化等。初始化的代码可以参考LwIP提供的示例代码或者文档。
4. 配置网络参数：例如IP地址、子网掩码、网关等。这些参数可以在初始化代码中设置，也可以通过用户交互方式进行配置。
5. 实现网络功能：例如TCP客户端/服务器、UDP通信等。可以使用LwIP提供的API进行网络编程，例如"tcp_new()"创建TCP连接、"udp_new()"创建UDP连接等。
6. 实现数据的发送与接收：根据需求实现数据的发送和接收功能，可以使用LwIP提供的API，例如"tcp_write()"和"tcp_read()"。
7. 处理网络事件：LwIP的协议栈会触发一些网络事件，例如连接建立、数据到达等。可以通过回调函数或者轮询的方式处理这些事件，并进行相应的操作。
需要注意的是，GD32与LwIP的使用可能会因具体芯片型号和开发环境而有所差异，因此建议参考GD32和LwIP的官方文档和示例代码，以获得更详细和准确的使用指导。
此外，如果需要更具体的例程或代码示例，建议联系GD32的官方技术支持或参与GD32的开发者社区，以获取与GD32和LwIP相关的更多资源和支持。
linux,ip协议栈源代码分析,pdf
1 17 竭诚为您提供优质文档/双击可除
linux,ip协议栈源代码分析,pdf
篇一：netfilter源代码分析详解
一、概述
filter/iptables框架简介
netfilter/iptables是继2.0.x的ipfwadm、2.2.x的ipchains之后，新一代的linux防火墙机制。netfilter采用模块化设计，具有良好的可扩充性。其重要工具模块iptables连接到netfilter的架构中，并允许使用者对数据报进行过滤、地址转换、处理等操作。
netfilter提供了一个框架，将对网络代码的直接干涉降到最低，并允许用规定的接口将其他包处理代码以模块的形式添加到内核中，具有极强的灵活性。
2.主要源代码文件
linux内核版本：2.4.21
netfilter主文件：net/core/netfilter.c
netfilter主头文件：include/linux/netfilter.h
2 17 ipv4相关：
c文件：net/ipv4/netfilter/*.c
头文件：include/linux/netfilter_ipv4.h
include/linux/netfilter_ipv4/*.h
ipv4协议栈主体的部分c文件，特别是与数据报传送过程有关的部分：ip_input.c，ip_forward.c，ip_output.c，ip_fragment.c等
二、netfilter/iptables-ipv4总体架构netfilter主要通过表、链实现规则，可以这么说，netfilter是表的容器，表是链的容器，链是规则的容器，最终形成对数据报处理规则的实现。详细地说，netfilter/iptables的体系结构可以分为三个大部分：
filter的hook机制
netfilter的通用框架不依赖于具体的协议，而是为每种网络协议定义一套hook函数。这些hook函数在数据报经过协议栈的几个关键点时被调用，在这几个点中，协议栈将数据报及hook函数标号作为参数，传递给netfilter框架。
STM32F407VET6基于FreeRTOS实时操作系统和LAN8720网卡移植LwIP协议栈
STM32F407VET6基于FreeRTOS实时操作系统和LAN8720⽹卡移
植LwIP协议栈
本次实验是在STM32F407VET6单⽚机上实现FreeRTOS实时操作系统加LwIP协议栈驱动LAN8720⽹卡，板⼦是购买的最⼩系统开发板，
⽹卡是购买的LAN8720模块。使⽤的LwIP内核版本为 lwip-1.4.1，FreeRTOS内核版本为 FreeRTOSv10.2.1。使⽤上⼀篇博客中移植好的FreeRTOS⼯程。
1、STM32F407VET6单⽚机引脚与LAN8720⽹卡的物理连接如下：
a、ETH_RMII_REF_CLK-------> PA1--------->nINT/RETCLK
b、ETH_MDIO --------------------> PA2--------->MDIO
c、ETH_RMII_CRS_DV --------> PA7--------->CRS
d、ETH_RMII_TX_EN ----------> PB11------->TX_EN
e、ETH_RMII_TXD0 ------------> PB12------->TX0
f、ETH_RMII_TXD1 -------------> PB13------->TX1
g、ETH_RESET-------------------> PC0-------->NC
h、ETH_MDC ---------------------> PC1-------->MDC
i、ETH_RMII_RXD0 -------------> PC4-------->RX0
j、ETH_RMII_RXD1 -------------> PC5-------->RX1
注：在⽹卡模块上RESET引脚为NC，未连接，但在实际项⽬中把RESET引脚连接起来使⽤效果更好，LAN8720⽹卡的电源建议加⼀
个电源控制，如：三极管或MOS管，在复位前先断⼀下电源，再复位，因为实际中我遇到过软复位不成功的情况。
