将EXCEL中的断面坐标导入CAD中批量成图的方法
将EXCEL中的断面坐标导入CAD中批量成图的方法
我是还是个新手，只能做到批量成图这简单的一步，还不知道怎么批量标注桩号，桩号还需要一个一个标注。
下面介绍批量成图的具体步骤：
首先，将EXCEL中的数据用命令“=A1&”,”&B1”处理一下（假设坐标X、Y分别在A、B两列），如图所示
将C列数据复制到记事本上，如图所示
然后在空行之间插入要执行的CAD命令：
UCS是自定义坐标，在记事本的第一行就要输入该命令，数值可以选择100，100或是其它数值，确定第一个断面的坐标原点，之后的UCS命令，数值可以为0，100或100，0之类的形式，以使坐标平移，绘制下一个断面图。
把设置好的记事本内容复制到CAD的命令行中即可执行，也可把记事本的内容保存为后缀名为SCR的CAD脚本文件，在CAD的“工具”——“运行脚本”中执行。最后的效果如图
我设置的UCS除第一个是100，100外，其余的都是0，100，因此，断面图是往上走的，第一个断面图是在最下面。
将excel表格插入cad中的方法
将excel表格插入cad中的方法
推荐文章
excel表格中的实验数据如何进行曲线拟合 热度： 在excle表格中如何插入时间？ 热度： Excle表格中如何插入打勾号？ 热度： 介绍Excle表格中的常用术语 热度： EXCEL表格中的人口数据如何转换成饼形图 热度：
在办公中，不仅会用到Excel，还会用到CAD，有些时候需要进行一些数据互换，把Excel的表格插入到CAD中，如果能直接插入CAD中，那工作效率也会大大的提高。接下来是店铺为大家带来的将excel表格插入cad中的方法，希望对你有用。
将excel表格插入cad中的方法：
插入CAD步骤1：首先，打开Excel表格，把你所需要移到CAD的部分选中，然后复制
插入CAD步骤2：打开CAD相应图纸，点击菜单栏上面的“编辑”，点击“选择性粘贴”
插入CAD步骤3：此时刚刚复制的内容已经出现在上面的，选择“粘贴”点击对话框中“AutoCAD 图元”，点击确定
插入CAD步骤4：最后，系统提示你选择一个基点，鼠标左击一下就好了，好了，看看我们插入的Excel图表吧
插入CAD步骤5：最后一步，输入快捷键“x”，空格。把所插入的表格炸开，然后输入“re”快捷键刷新一下就好了。好了到这时候你就可以随心所欲编辑你所插入的Excel表格了。

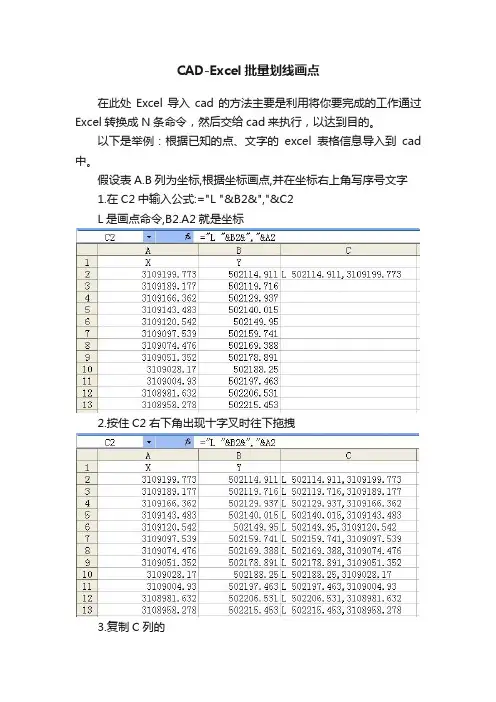

CAD-Excel批量划线画点
CAD-Excel批量划线画点
在此处Excel导入cad的方法主要是利用将你要完成的工作通过Excel转换成N条命令，然后交给cad来执行，以达到目的。
以下是举例：根据已知的点、文字的excel表格信息导入到cad中。
假设表A.B列为坐标,根据坐标画点,并在坐标右上角写序号文字
1.在C2中输入公式:="L "&B2&","&C2
L是画点命令,B2.A2就是坐标
2.按住C2右下角出现十字叉时往下拖拽
3.复制C列的 选择性粘贴在TEXT中
文本格式
4.复制txt以上的命令。粘贴在CAD命令栏中即自动批量划线了
各点相连成线
适合曲线直线缓和曲线一次性完成勾勒出来5.画点同理
在C2中输入公式:="Point "&B2&","&C2 Point 点命令

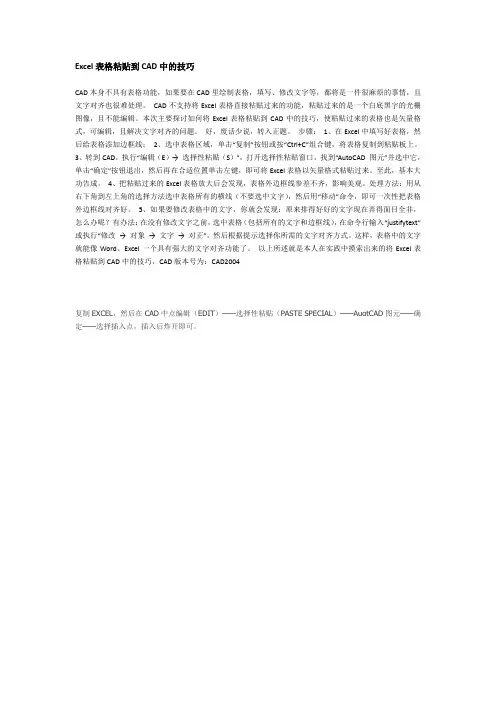

Excel表格粘贴到CAD中的技巧
Excel表格粘贴到CAD中的技巧
CAD本身不具有表格功能，如果要在CAD里绘制表格，填写、修改文字等，都将是一件很麻烦的事情，且文字对齐也很难处理。 CAD不支持将Excel表格直接粘贴过来的功能，粘贴过来的是一个白底黑字的光栅图像，且不能编辑。本次主要探讨如何将Excel表格粘贴到CAD中的技巧，使粘贴过来的表格也是矢量格式，可编辑，且解决文字对齐的问题。 好，废话少说，转入正题。 步骤： 1、在Excel中填写好表格，然后给表格添加边框线； 2、选中表格区域，单击“复制”按钮或按“Ctrl+C”组合键，将表格复制到粘贴板上。
3、转到CAD，执行“编辑（E）→ 选择性粘贴（S）”，打开选择性粘贴窗口，找到“AutoCAD 图元”并选中它，单击“确定”按钮退出，然后再在合适位置单击左键，即可将Excel表格以矢量格式粘贴过来。至此，基本大功告成。 4、把粘贴过来的Excel表格放大后会发现，表格外边框线参差不齐，影响美观。处理方法：用从右下角到左上角的选择方法选中表格所有的横线（不要选中文字），然后用“移动”命令，即可一次性把表格外边框线对齐好。 5、如果要修改表格中的文字，你就会发现：原来排得好好的文字现在弄得面目全非，怎么办呢？有办法：在没有修改文字之前，选中表格（包括所有的文字和边框线），在命令行输入“justifytext”或执行“修改 → 对象 → 文字 → 对正”，然后根据提示选择你所需的文字对齐方式。这样，表格中的文字就能像Word、Excel一个具有强大的文字对齐功能了。 以上所述就是本人在实践中摸索出来的将Excel表格粘贴到CAD中的技巧，CAD版本号为：CAD2004
复制EXCEL，然后在CAD中点编辑（EDIT）——选择性粘贴（PASTE SPECIAL）——AuotCAD图元——确定——选择插入点，插入后炸开即可。
cad按坐标批量导入块的具体方法
cad按坐标批量导入块的具体方法
以CAD按坐标批量导入块的具体方法
在CAD软件中，块（Block）是由一组对象组成的单个实体，可以重复使用。当我们在绘图中需要多次使用相同的图形元素时，可以将这些元素制作成块，并在需要的地方进行插入。如果需要批量导入块，可以通过按坐标的方式来实现。下面将介绍具体的方法。
1. 创建块定义
我们需要先创建块定义。在CAD软件中，可以通过以下步骤来创建块定义：
- 选择需要制作成块的图形元素。
- 在“插入”选项卡的“块”面板中，点击“创建块”命令。
- 在弹出的对话框中，输入块的名称，并选择其他相关选项，如基点和旋转角度等。
- 最后，点击“确定”按钮，块定义就创建完成了。
2. 导出块定义
创建好块定义后，我们需要将其导出为一个文件，以便后续的批量导入。可以通过以下步骤来导出块定义：
- 在“插入”选项卡的“块”面板中，点击“导出”命令。
- 在弹出的对话框中，选择要导出的块，并指定导出的文件路径和名称。 - 最后，点击“保存”按钮，块定义就导出完成了。
3. 准备坐标文件
要按坐标批量导入块，我们需要准备一个坐标文件，其中包含了每个块的插入位置信息。可以通过以下方式来准备坐标文件：
- 使用文本编辑器打开一个新的文本文件。
- 在文本文件中，按照一定的格式输入坐标信息，每行表示一个块的插入位置，格式可以为“X坐标,Y坐标,Z坐标”或“X坐标 Y坐标 Z坐标”。
- 保存文本文件，并将其命名为合适的名称，如“坐标.txt”。
4. 批量导入块
准备好坐标文件后，可以通过以下步骤来批量导入块：
- 在CAD软件中，打开需要导入块的绘图文件。
- 在“插入”选项卡的“块”面板中，点击“导入”命令。
- 在弹出的对话框中，选择之前导出的块定义文件。
- 点击“打开”按钮，块定义文件就导入完成了。
- 在CAD软件中，打开坐标文件（即之前准备的文本文件）。
- 在“插入”选项卡的“块”面板中，点击“按坐标导入块”命令。
CAD坐标提取和批量导入坐标操作技巧
CAD坐标提取和批量导⼊坐标操作技巧
⼀、 CAD点位坐标提取的⽅法前⾔：室内静态定位精度验证需要位置已知的⼀些测试点，⽤于与位置解算结果进⾏⽐对，以验证定位精度。这些测试点可以从CAD图纸上提出，当测试点数⽬⾮常少时，可以标记后查看并记录，但是当数⽬⽐较⼤时，就会费时费⼒。下⾯将使⽤CAD提取测试点坐标的⽅法进⾏总结。⽅法⼀：多段线顺序连接并提取；⽅法⼆：查询点坐标并导出； ⼀、多段线顺序连接并提取1、在CAD中打开图纸.dwg；2、多段线连接要提取的点
在命令⾏窗⼝输⼊“pl”，利⽤多段线将要提取的点进⾏连接
3、提取坐标
选中多段线，输⼊“list”命令，得到各店的详细信息
4、编辑
将点位信息复制粘贴到excel中，选中【数据】-【分列】直⾄完成，然后替换成想要的格式；
注：对于有顺序要求的建议，采⽤该⽅式，能保证点号跟点位坐标对应。⼆、查询点坐标并导出1、数据提取
从CAD中提取点位坐标，操作步骤为：【⼯具】——【数据提取】——【新建/选择现有的提取⽂件】
2、定义数据源
从图中选取数据，即点位；
3、选择对象
选择数据源可以选取⼤⽚区域，选中区域会包含点、线、⽂字等，我们只关⼼点对象，这⾥进⾏选择；
4、选择特性
这⾥选取【⼏何图形】，这样就能输出坐标；
5、优化数据
这⾥可以⾃定义排序规则
6、输出
7、坐标查看然后，再根据实际情况，修改点号，使点号与点位坐标对应。注：该种情况要求点位⾮常准确，不然排序会⾮常⿇烦；尽管提供了排序规则，但是也会出现排序错误，要对数据进⾏复查。 结论CAD尽管为⼤家提供了提取坐标的⽅法，但是⽆法对应的点号，还是有些⼯作量。听说南⽅CASS可以将点号与坐标⼀起导出，以后再测试。
⽂章转载于CSDN 作者：萧逸凡
⼆、 CAD如何批量导⼊坐标？
excel坐标批量导⼊cad的⽅法如下：
步骤⼀、cad如何批量导⼊坐标?⾸先，将要批量导⼊CAD的⾼程坐标导⼊到excel中。
步骤⼆、在excel中新建E列为展点划线，新建F列为注释。
CAD中借用EXCEL把测量坐标直接展点的方法（展点成多段线、三维点、点号+编号、点号+高程）
CAD中借用EXCEL把测量坐标直接展点的方法（展点成多段线、三维点、点号+编号、点号+高程）
序号编号坐标X坐标Y高程Z
导入手薄（导入
GPS-rtk格式）
二维多段线（方法：在cad中
输入PL命令回车，框选此列直
接复制粘贴到CAD命令栏，即
可看见坐标点连成的多段线）
1现有路口12668094.5510967.611851.1481,510967.605,26680
510967.605,2668094.476
2现有路口22668092.6510973.611851.3932,2668092.595,5109
510973.609,2668092.595
3现有路口32668017.2511077.51856.8213,2668017.242,5110
511077.499,2668017.242
4现有路口42668008.6511087.531857.4084,2668008.552,5110
511087.531,2668008.552
5现有路口52667865.3511438.261869.1675,2667865.314,5114
511438.264,2667865.314
6现有路口62667861.8511429.711869.2576,2667861.835,5114
511429.714,2667861.835
7现有路口72667612.2511948.491880.5937,2667612.246,5119
511948.494,2667612.246 8现有路口82667617.5511946.31880.4478,2667617.537,5119
511946.298,2667617.537
9现有路口92667823.6511860.811875.059,2667823.638,5118
511860.814,2667823.638
10现有路口102667827.4511859.261874.96310,2667827.436,511
Excel与Autocad结合绘图应用
Excel与Autocad结合自动绘图应用
1、前言
Autocad绘图已经广泛应用在各种设计和施工领域，主要用于图
形绘制。Autocad图形绘制虽然功能很强大，但是无法自身实现自动
绘图的，即便能够也需要二次开发编写附加程序指令。在工程和实际
应用中我们通常有一些参数型的图形，如果每次都是手工在Autocad
界面上进行绘制，可能需要很多的时间，而且精度也难以保证。这里
我们来分享一下excel和Autocad相结合进行参数绘图的实际应用。2、应用实例
现在我们以绘制参数边长的三角形，已知三角形的边长分别为
a,b,c,在Autocad中绘制三角形。我们不能直接绘制出三角形，需要
一些辅助的办法才可以画出三角形来，也就是应用尺规的方法做出三
角形来，而且每次画图，我们都需要这样，没有任何的便利性，效率
相当低。这里我们来介绍excel和Autocad结合的方法来绘制图形，
特别是应用于绘制参数性的图形。
2.1excel中的命令语句
在excel中我们可以建立绝对坐标和直线的相对坐标，如：（1000，
1000）和@1000，1000以及@1000<45。这些坐标格式和命令语句与
Autocad中的命令行中的应答内容相对应。现在以画一组已知边长的
三角形来讲叙一下这种应用。
以上是在excel中建立的工具表格，其中绿色的单元格是参数的
值，红色边框围合的单元格是Autocad中应用的命令语句。我们可以
应用三角形的几何关系求得第三点的坐标函数。然后应用Autocad中
的命令将三角形画出来。
2.2Autocad中绘图
将excel中红色单元格中的内容复制下来“ctrl+c”，
打开Autocad绘图界面，在Autocad的命令行的提示处粘贴上
复制来的内容，这样三角形就自动绘制完成。而且我们
还可以为图形添加上自动绘制的标注长度值，标注的
格式我们需要在Autocad的界面文件中设置。制动绘制
的三角形如下图所示：
2.3excel中数据求解
在excel中我们可以根据图形的几何特征和几何关系，建立一定的函数关系，另外我们可以将单元格定义为参数的名称，这样在后
CAD大批量输入坐标点的方法
以下是引用 pengyou 在 2004-3-25 19:56:00 的发言：
以下是引用 lgh4073 在 2004-3-23 10:05:00 的发言：
利用excel
1.把文本文件导入excel，比如a列为x坐标、b列为y坐标，在c列中输入格式如下
a b c
1 15.8 20.9 =A1 & "," & B1
2 25.8 32.5 =A2 & "," & B2
3 31.0 10.9 =A3 & "," & B3
4 25.2 20.9 =A4 & "," & B4
5 16.8 40.9 =A5 & "," & B5
6 29.4 60.9 =A6 & "," & B6
选择c列的数据范围，复制！，在cad的命令栏中输入line回车，点击鼠标右键，选择“粘贴”
请教：我试了，右键后无任何反应，没有对话框。若直接按“粘贴”也没自动成图，望回帖赐教！
鼠标指针指在命令行中“指定第一点：”后，再点击鼠标右键，此时会出现快捷菜单，其中就有“粘贴”，点击该命令即可！
;;;---------------------------------
;;; 粘贴Excel数据画曲线
;;; 作者: zz 2003.12.24
;;;---------------------------------
;;main
(defun c:xl( / xlread mmm n nolist m_hs m_ls )
(defun xlread()
(setq xls (getstring 1 ) )
(setq xls (strcat "(" xls ")" ) )
CAD软件中怎么批量导入导出坐标数据？
CAD软件中怎么批量导⼊导出坐标数据？
在软件中，每⼀个点，都有独⼀⽆⼆的坐标值。⽽成千上万的点，组成了更为具象化的CAD图形。尽管⼤部分的设计师了解如何使⽤CAD软件来绘制图形并保存为图纸，但对于如何将众多的个性化、精确化的点批量导⼊、导出CAD软件，就很少有设计师精通此道。今天⼩编为⼤家详细讲解⼀下，如何使⽤浩⾠CAD来进⾏批量导⼊、导出CAD坐标数据。1、LINE法：利⽤直线批量导⼊
该⽅法利⽤直线来批量导⼊坐标，适⽤于由多个线段组成的图形。
步骤⼀：⾸先，将要CAD坐标及⾼程导⼊到Excel。
步骤⼆：新建E列为「展点划线」，新建F列为「注释」。
步骤三：在Excel表格的E列和F列中，分别输⼊如下公式，并选中E2和F2列，再利⽤⼗字光标的下拉填充功能，将E列和F列进⾏充填序列。
在E列中输⼊公式：
「="line"&B2&","&C2」；
在F列中输⼊公式：
「="-text j ml"&B2&","&C2&""&5&"0 A"&A2&D2」。
步骤四：浩⾠CAD中，将复制的E列数据粘贴⾄CAD命令⾏，即可看到⽣成的图形⽂件。若不显⽰⽂件，双击滚轮即可。
步骤五：浩⾠CAD中，将复制的F列数据粘贴⾄的CAD命令⾏，即可完成批量导⼊Excel坐标。
2、PLINE法：利⽤多段线批量导⼊
该⽅法利⽤多段线来批量导⼊CAD坐标，适⽤于由⼀条多段线组成的图形。
步骤⼀：⾸先在Excel中填写X轴、Y轴信息，并新建D列来填写第⼀列（X，Y）坐标信息。在D列中输⼊公式「=A2&","&B2」，并利⽤⼗字光标的下拉填充功能，进⾏下拉充填序列。
步骤⼆：在浩⾠CAD中，在CAD命令⾏输⼊「PL」命令并回车。当命令⾏显⽰「指定起点」时，将复制的D列数据粘贴⾄命令⾏，即可看到⽣成的图形⽂件。若不显⽰⽂件，双击滚轮即可。
注意：
（1）若将LINE法改为PLINE法时，最终绘制的CAD图形就是由⼀条多段线组成。
（2）两种⽅法所绘制的CAD图形⽅向是不同的。⽅法⼀是以Y轴为主绘制，⽅法⼆则是以X轴为主绘制，故两个图形绘制⽅向是不同的。
CAD2008-CAD2013批量导入坐标教程
网上其实也有很多教程的，试过很多，失败也很多，不是人家说错，而是教程说不全，或者一些细节没注意，自己的CAD没设置好，下面我为大家再讲讲：
GPS采集器收到的信息，输出为excel文件，注意很多仪器输出的都是CSV文件，数据比较混乱的，而且还有一些隐藏的符号，直接影响后期CAD数据的生成。建议大家新开一个excel文档，将XY和高程输进去，如果后期输出出错，那么一定是你的数据有问题，试试手动输入excel的表格看看！这个很重要！我就因为这个浪费了一整天的时间。
举例：
序号 北Y（m） 东X（m） 高程 画点 标注文字
112 37525319.524 2589858.399 23.000 point 37525319524,2589858399 -text j ml 37525320024,2589858399 300 0 A112h=23
111 37525315.239 2589856.519 23.754 point 37525315239,2589856519
-text j ml 37525315739,2589856519 300 0 A111h=23.754
110 37525323.536 2589855.359 24.120 point 37525323536,2589855359 -text j ml 37525324036,2589855359 300 0 A110h=24.12
E、F列是生成CAD命令的，一定确保XY的数据是数值，不能带有其他隐藏符号。（测量经常得到的是以m为单位的数据，然而CAD默认都是以mm为单位，我这里以mm为单位举例）
E2：="point "&B2*1000&","&C2*1000（point是CAD画点命令，B2*1000是将m换成mm，C2同理）
EXCLE函数中："text "输出text，或者"point空格"输出point空格，&是前后合并。
