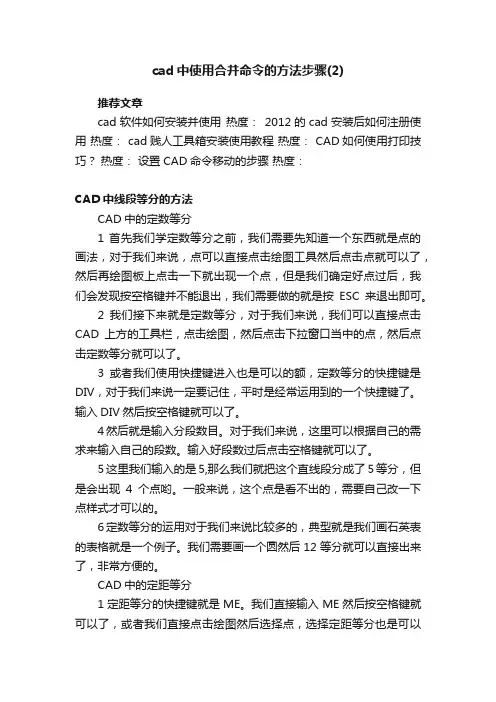

cad中使用合并命令的方法步骤（2）
cad中使用合并命令的方法步骤(2)推荐文章cad软件如何安装并使用热度：2012的cad安装后如何注册使用热度： cad贱人工具箱安装使用教程热度： CAD如何使用打印技巧？热度：设置CAD命令移动的步骤热度：CAD中线段等分的方法CAD中的定数等分1 首先我们学定数等分之前，我们需要先知道一个东西就是点的画法，对于我们来说，点可以直接点击绘图工具然后点击点就可以了，然后再绘图板上点击一下就出现一个点，但是我们确定好点过后，我们会发现按空格键并不能退出，我们需要做的就是按ESC来退出即可。
2我们接下来就是定数等分，对于我们来说，我们可以直接点击CAD上方的工具栏，点击绘图，然后点击下拉窗口当中的点，然后点击定数等分就可以了。
3或者我们使用快捷键进入也是可以的额，定数等分的快捷键是DIV，对于我们来说一定要记住，平时是经常运用到的一个快捷键了。
输入DIV然后按空格键就可以了。
4然后就是输入分段数目。
对于我们来说，这里可以根据自己的需求来输入自己的段数。
输入好段数过后点击空格键就可以了。
5这里我们输入的是5,那么我们就把这个直线段分成了5等分，但是会出现4个点哟。
一般来说，这个点是看不出的，需要自己改一下点样式才可以的。
6定数等分的运用对于我们来说比较多的，典型就是我们画石英表的表格就是一个例子。
我们需要画一个圆然后12等分就可以直接出来了，非常方便的。
CAD中的定距等分1定距等分的快捷键就是ME。
我们直接输入ME然后按空格键就可以了，或者我们直接点击绘图然后选择点，选择定距等分也是可以的哟。
2然后我们选择目标，可以是曲可以是直线的，然后我们输入我们定距的距离，然后点击确定就可以了，定距等分的弊端就是有的线段不能完全等分，比如210mm的直线，定距为40mm，那么就会剩余10mm。
3比如我们画一条直线为200的线段，然后定距为40，那么我们画出的线段就是下图所示的，每个点之间的间隔为40mm哟。
我们的曲线也是可以这样的。

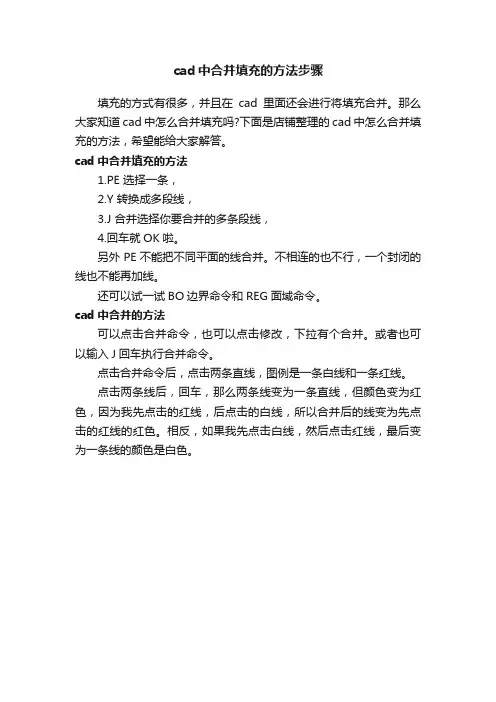

cad中合并填充的方法步骤
cad中合并填充的方法步骤
填充的方式有很多，并且在cad里面还会进行将填充合并。
那么大家知道cad中怎么合并填充吗?下面是店铺整理的cad中怎么合并填充的方法，希望能给大家解答。
cad中合并填充的方法
1.PE 选择一条，
2.Y 转换成多段线，
3.J 合并选择你要合并的多条段线，
4.回车就OK啦。
另外PE不能把不同平面的线合并。
不相连的也不行，一个封闭的线也不能再加线。
还可以试一试BO边界命令和REG面域命令。
cad中合并的方法
可以点击合并命令，也可以点击修改，下拉有个合并。
或者也可以输入J回车执行合并命令。
点击合并命令后，点击两条直线，图例是一条白线和一条红线。
点击两条线后，回车，那么两条线变为一条直线，但颜色变为红色，因为我先点击的红线，后点击的白线，所以合并后的线变为先点击的红线的红色。
相反，如果我先点击白线，然后点击红线，最后变为一条线的颜色是白色。
CAD里怎么把两张图纸怎么合并成一张
CAD里怎么把两张图纸怎么合并成一张
CAD里怎么把两张图纸怎么合并成一张
做设计的朋友们一定经常遇到需要把两张图纸合并成一张的问题。
今天小编就给大家介绍一种便捷的CAD图纸合并方法，具体步骤如下：步骤一：首先，我们先在电脑上安装下载一款CAD编辑软件。
如下图：
步骤二：然后在软件里先操作打开其中一张图纸。
点击“编辑器”按钮，打开编辑器标签页。
再点击菜单界面上的“合并”图标。
如下图：
步骤三：之后在“合并参数”设置窗口里，点击“…”图标按钮，并在弹出的对话框中选择添加需要合并的另外一张图纸。
如下图：
步骤四：接下来点击“选择点”功能按钮，再到图纸的空白处选中任一点，就可以自动显示出该图纸插入点的坐标参数，选择好图纸插入位置。
如下图：
步骤五：最后点击“合并参数”设置窗口右下角的“OK”按钮，这样就合并成功了。
之后返回到主界面，点击“保存”按钮，两张合并在一起的图纸就保存好了，如下图：
以上就是把两张图纸合并成一张的具体操作方法，非常的便捷实
用吧，喜欢的小伙伴们可以来尝试一下哦!。
使用CAD进行图层合并与分离的实现步骤
使用CAD进行图层合并与分离的实现步骤CAD软件是建筑和制图领域中常用的工具，它可以帮助我们创建、编辑和处理各种图形文件。
在CAD中，图层是一个非常重要的概念，它可以帮助我们对绘图进行分类和管理。
有时候，我们需要将多个图层合并在一起，或者将一个图层拆分成多个子图层。
下面是使用CAD进行图层合并与分离的实现步骤。
步骤一：打开CAD软件并导入需要处理的图形文件。
一般情况下，我们可以通过“文件”菜单中的“打开”选项或使用快捷键Ctrl+O来导入文件。
确保你已经选择了正确的文件类型。
步骤二：查看并修改图层属性。
在CAD软件中，可以通过“图层属性管理器”来查看当前文件中的图层情况，并对其进行修改。
可以通过输入“-layer”命令或者点击CAD界面中的“格式”菜单中的“图层属性管理器”选项来打开图层属性管理器。
步骤三：进行图层合并。
要将多个图层合并为一个图层，首先需要选中需要合并的图层。
在图层属性管理器中，可以使用Ctrl键加点击选择多个图层。
步骤四：执行图层合并操作。
在图层属性管理器中，可以点击“合并”按钮或者使用快捷键Ctrl+Shift+M来进行图层合并操作。
在弹出的对话框中，可以选择保留哪个图层的属性，也可以选择合并后的图层名称。
确认设置后，点击“确定”按钮完成合并操作。
步骤五：进行图层分离。
要将一个图层拆分为多个子图层，需要先选中需要拆分的图层。
同样，在图层属性管理器中，可以使用Ctrl键加点击选择多个图层。
步骤六：执行图层分离操作。
在图层属性管理器中，可以点击“分离”按钮或者使用快捷键Ctrl+Shift+N来进行图层分离操作。
在弹出的对话框中，可以选择每个子图层的名称前缀和起始编号，还可以选择是否保留原始图层。
步骤七：保存修改后的图形文件。
完成图层合并或分离后，记得点击CAD界面左上角的“保存”按钮或使用快捷键Ctrl+S来保存修改后的文件。
可以选择覆盖原始文件或保存为新的文件。
以上就是使用CAD进行图层合并与分离的实现步骤。
cad中将线段合并成整体的命令
cad中将线段合并成整体的命令
在CAD中，将线段合并成整体的命令是PEDIT。
PEDIT是CAD中的编辑多段线命令，可以将多个线段合并成一个整体，方便进行后续的操作。
使用PEDIT命令将线段合并成整体的步骤如下：
1. 选择PEDIT命令
在CAD中，可以通过输入PEDIT命令或者在主菜单中选择“修改”-“编辑多段线”-“PEDIT”来进入PEDIT命令。
2. 选择线段
在PEDIT命令中，需要选择要合并的线段。
可以通过鼠标单击选择每个线段，也可以通过框选或者Lasso选择多个线段。
3. 进入编辑模式
选择完线段后，PEDIT命令会进入编辑模式。
在编辑模式中，可以对选中的线段进行编辑，包括合并、删除、添加节点等操作。
4. 合并线段
在编辑模式中，选择“合并”选项，然后选择要合并的线段。
CAD会
将选中的线段合并成一个整体。
5. 退出编辑模式
完成线段合并后，选择“退出”选项，退出PEDIT命令。
通过PEDIT命令将线段合并成整体后，可以方便地进行后续的操作，
如拉伸、旋转、倾斜等。
同时，合并后的线段也更加美观，更符合CAD绘图的要求。
总之，PEDIT命令是CAD中非常实用的命令之一，可以帮助我们快速、方便地编辑多段线。
在使用PEDIT命令时，需要注意选择正确的选项，避免误操作。
同时，也需要掌握其他CAD命令的使用方法，才能更好地完成绘图任务。

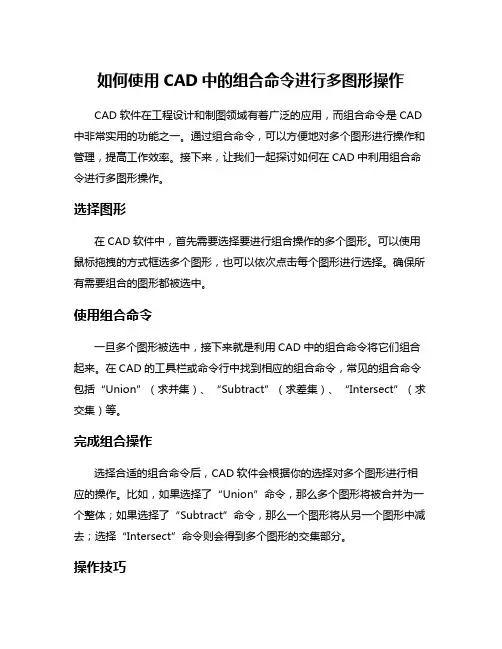

如何使用CAD中的组合命令进行多图形操作
如何使用CAD中的组合命令进行多图形操作
CAD软件在工程设计和制图领域有着广泛的应用，而组合命令是CAD 中非常实用的功能之一。
通过组合命令，可以方便地对多个图形进行操作和管理，提高工作效率。
接下来，让我们一起探讨如何在CAD中利用组合命令进行多图形操作。
选择图形
在CAD软件中，首先需要选择要进行组合操作的多个图形。
可以使用鼠标拖拽的方式框选多个图形，也可以依次点击每个图形进行选择。
确保所有需要组合的图形都被选中。
使用组合命令
一旦多个图形被选中，接下来就是利用CAD中的组合命令将它们组合起来。
在CAD的工具栏或命令行中找到相应的组合命令，常见的组合命令包括“Union”（求并集）、“Subtract”（求差集）、“Intersect”（求交集）等。
完成组合操作
选择合适的组合命令后，CAD软件会根据你的选择对多个图形进行相应的操作。
比如，如果选择了“Union”命令，那么多个图形将被合并为一个整体；如果选择了“Subtract”命令，那么一个图形将从另一个图形中减去；选择“Intersect”命令则会得到多个图形的交集部分。
操作技巧
在使用CAD中的组合命令时，可以通过调整图形的顺序和位置来获得
不同的效果。
可以多次尝试不同的组合命令，以便找到最适合当前设计需求的操作方式。
通过CAD中的组合命令，我们可以轻松地对多个图形进行操作和管理，实现更高效的工作流程。
熟练掌握组合命令的使用技巧，将有助于提升
CAD设计的效率和质量，为工程设计工作带来便利和便捷。
CAD中的图形合并和分解方法
CAD中的图形合并和分解方法CAD（Computer-Aided Design，计算机辅助设计）是一种重要的工程设计软件。
在CAD中，图形的合并和分解是一项常见的操作，它们可以帮助设计师更好地控制和编辑设计图纸。
本文将探讨CAD中的图形合并和分解方法，并介绍一些使用技巧。
首先，让我们来看看CAD中的图形合并方法。
合并图形可以将多个对象合为一个，以便进行一系列的编辑操作。
在CAD软件中，有两种常见的图形合并方法：联合和剪裁。
联合是将两个或多个相邻的图形合为一个的方法。
在CAD中，我们可以使用联合工具来实现这个操作。
首先，选择要联合的对象，然后点击联合工具或使用快捷键进行操作。
联合后，所选对象将成为一个整体，可以进行统一的编辑操作。
这对于处理多个包含相同属性的对象非常有用，可以节省时间和精力。
而剪裁是根据一个物体的轮廓，将另一个物体进行裁剪的方法。
在CAD中，我们可以使用剪裁工具来实现这个操作。
首先，选择要裁剪的对象，然后选择作为裁剪边界的对象。
执行剪裁操作后，被裁剪的对象将根据边界对象的轮廓进行修剪，只保留与边界对象重叠的部分。
这对于处理需要根据特定轮廓进行修剪的图形非常有用。
除了图形的合并，CAD中也提供了图形的分解方法。
分解是将一个对象拆分成多个独立的对象的过程。
分解可以帮助我们更好地处理复杂的图形，并进行更精细的编辑操作。
在CAD中，有两种常见的图形分解方法：元素分解和复合分解。
元素分解是将一个复杂对象拆分成其组成元素的方法。
在CAD中，我们可以使用元素分解工具来实现这个操作。
首先，选择要分解的对象，然后点击元素分解工具或使用快捷键进行操作。
执行分解操作后，选择的对象将被拆分为其组成的小元素。
这对于处理复杂对象中的特定元素非常有用，并且可以在分解后对它们进行单独编辑。
而复合分解是将一个复合对象拆分成多个独立对象的方法。
在CAD中，我们可以使用复合分解工具来实现这个操作。
首先，选择要分解的复合对象，然后执行复合分解操作。
CAD中合并工具如何使用？
CAD设计师在进行绘制图纸的时候，一般情况下我们会或多或少的使用一些快捷键，这样确实我们确实能够帮助很大成都上提高我们的绘图速度。
从而提高我们的绘图效率。
CAD中合并工具如何使用？有需要或者想学习的小伙伴不妨跟着小编一起接着往下看。
第一步：找到我们电脑桌面上的迅捷CAD编辑器图标，双击打开运行之后。
点击记界面上的文件—打开命令，可以在弹窗内把你需要的图纸打开。
第二步：在CAD编辑器操作操作界面上方修改窗口中，在下拉框内直接用鼠标点击合并命令即可。
或者我们也可以在界面的命令中直接输入j（join），然后点击命令激活。
第三步：在图纸上找到我们需要进行合并的两条线段，然后把这两条线段进行框选起来，选中后我们直接点击键盘上的enter即可。
第四步：这是我们在看图纸上的两条线段你会发现变成了一条。
在绘图的时候合并命令也是经常使用到的命令。
以上就是小编今天所要分享的全部内容，你们是不是觉得还挺简单的？还有不懂的小伙伴小编建议你在电脑上能够亲自操作一遍。
希望对大家能够有所帮助！。
中望CAD标题栏明细栏自定义内部代码设置BOM连接超详细教程
中望CAD标题栏明细栏自定义内部代码设置BOM连接超详细教程我公司做技术图纸管理的时候我给做的模版实验，两个方面，一个是标题栏明细栏的自定义。
一个是内部代码的设定和内部代码与ERP的BOM数据可读性设置。
需要中望CAD机械版。
网络上的内容大多是到标题栏明细栏的建立就完事了，我的教材有内码的设置和代码的配置，可作为企业BOM连接之作用。
为个人研究成果，没有本人同意，严禁公用！严禁流传！若非本人，严禁复制粘贴到其他地方。
只可以作为个人学习之用！！！内容若非网站限制，我会上传WORD版本，文中图片大多可以放大观看1 标题栏的建立：首先更具需求画出来标题栏的模版。
这个很多文章有说明，我再简单说一下不明白的可以看看其他的。
标题栏和明细栏提前画等长的，然后用的时候删除多余的，比如做标题栏就把多余的明细栏先删了。
1.1在标题栏的填空处设置内容：命令ATT，设置，例如我的图中将三行全部设置为（制图），选择对齐方式为调整，如图选择定义并推出后可以点两点来设置字符位置当然你也可以拉长一点，这个位置定好以后，以后是不可以更改的，所有请更具字符数，多给一点空间。
设置全部需要输入的空位以后就是保存了。
1.2保存标题栏：点击CAD最上面一行的机械-系统维护工具集-自定义标题栏命令行会要求填写标题栏名称，请自定义尽量使用英文。
还要选基点（右下角）。
还要求选择实体（框选画图区域的全部内容）。
实体选择完毕后会跳出来内码对应表，CAD内部已经设置过一部分内码与意义，对应表如下。
没有的你也可以自定义内码代码。
只要在后面XML文件中加入你设置的内码就可以了，这个后面会说到。
这里说一下内码只认识大写字母！这里说一下内码只认识大写字母！这里说一下内码只认识大写字母！说三遍。
到此标题栏的建立结束。
2.明细栏的建立：明细栏的建立和标题栏几乎一样，只有一点不一样明细栏的表头和表体是分开建立的。
2.1建立明细栏表头：画明细栏表头，然后点击CAD最上面一行的机械-系统维护工具集-自定义明细栏表头，一样的名称、基点（右下角）、选择实体（画图区域的全部内容））。
浩辰CAD教程PDM之配置导出BOM模板
浩辰CAD教程PDM2011之二：配置导出BOM模板
在CAD软件的PDM系统中， BOM是企业信息化建设的管理核心，其管理能力直接影响在企业中的实际应用。
为了保证导出BOM的格式符合企业管理需要，在执行导出BOM之前，我们必须配置好模板。
在今天的CAD教程中，我们就为大家介绍如何配置导出浩辰CAD中的BOM模板。
1、在“文档模板”模块，单击右键并依次选择【导入】—【文件】，将用户固定格式的EXCEL文档导入到文档模板中（如图1）。
图1
2、选择要汇总的零部件，单击右键并依次选择【查看】—【多层明细】（如图2）。
图2
3、在“查看多层明细”窗口中，依次点击【导出】—【导出到Excel】。
4、在软件弹出“选择报表模板”窗口后，点击【添加】按钮。
5、选择对应文档模板后，点击【确定】，然后检出文档模板（如图3）。
图3
6、当用Excel打开该文档模板后，选择需要输出零部件属性信息的单元格，并在名称定义框中输入目标零部件属性的单元格名称（注意：零部件属性的单元格名称可以在物料明细属性列表中复制）。
定义好所有单元格名称后，保存模板并检入（如图4）。
图4
浩辰PDM2011下载：/cad_129_77.html。
