输电线路绝缘子选择与计算

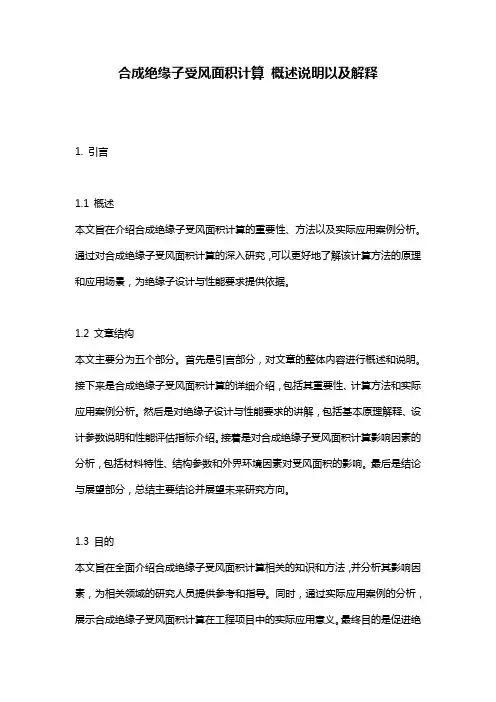

合成绝缘子受风面积计算_概述说明以及解释
合成绝缘子受风面积计算概述说明以及解释1. 引言1.1 概述本文旨在介绍合成绝缘子受风面积计算的重要性、方法以及实际应用案例分析。
通过对合成绝缘子受风面积计算的深入研究，可以更好地了解该计算方法的原理和应用场景，为绝缘子设计与性能要求提供依据。
1.2 文章结构本文主要分为五个部分。
首先是引言部分，对文章的整体内容进行概述和说明。
接下来是合成绝缘子受风面积计算的详细介绍，包括其重要性、计算方法和实际应用案例分析。
然后是对绝缘子设计与性能要求的讲解，包括基本原理解释、设计参数说明和性能评估指标介绍。
接着是对合成绝缘子受风面积计算影响因素的分析，包括材料特性、结构参数和外界环境因素对受风面积的影响。
最后是结论与展望部分，总结主要结论并展望未来研究方向。
1.3 目的本文旨在全面介绍合成绝缘子受风面积计算相关的知识和方法，并分析其影响因素，为相关领域的研究人员提供参考和指导。
同时，通过实际应用案例的分析，展示合成绝缘子受风面积计算在工程项目中的实际应用意义。
最终目的是促进绝缘子设计与性能要求的优化，提升工程项目的安全性和可靠性。
2. 合成绝缘子受风面积计算：2.1 受风面积计算的重要性：合成绝缘子的受风面积计算是在设计和评估该绝缘子在真实工作环境中能够承受的最大风载荷时所需进行的关键步骤。
受风面积是制定绝缘子材料、结构参数以及使用环境要求时非常重要的依据，因为它直接影响到绝缘子在强风下的稳定性和安全性。
准确计算合成绝缘子的受风面积可以帮助工程师们更好地设计和选择适用于特定场景的合成绝缘子。
2.2 受风面积计算方法介绍：合成绝缘子的受风面积计算主要基于两种方法：理论计算方法和实验测量方法。
理论计算方法依赖于气动力学原理和数学模型，通过考虑各种因素（如几何形状、流体速度、材料特性等）来预测合成绝缘子所受到的压力分布，从而确定其受风面积。
而实验测量方法则是通过在实际环境中对合成绝缘子进行试验，测量其在强风下所受到的力和压力分布来得出受风面积的值。

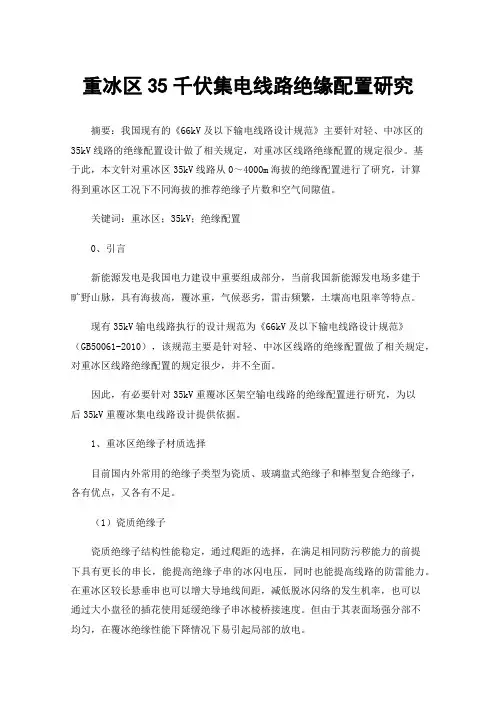

重冰区35千伏集电线路绝缘配置研究
重冰区35千伏集电线路绝缘配置研究摘要：我国现有的《66kV及以下输电线路设计规范》主要针对轻、中冰区的35kV线路的绝缘配置设计做了相关规定，对重冰区线路绝缘配置的规定很少。
基于此，本文针对重冰区35kV线路从0～4000m海拔的绝缘配置进行了研究，计算得到重冰区工况下不同海拔的推荐绝缘子片数和空气间隙值。
关键词：重冰区；35kV；绝缘配置0、引言新能源发电是我国电力建设中重要组成部分，当前我国新能源发电场多建于旷野山脉，具有海拔高，覆冰重，气候恶劣，雷击频繁，土壤高电阻率等特点。
现有35kV输电线路执行的设计规范为《66kV及以下输电线路设计规范》（GB50061-2010），该规范主要是针对轻、中冰区线路的绝缘配置做了相关规定，对重冰区线路绝缘配置的规定很少，并不全面。
因此，有必要针对35kV重覆冰区架空输电线路的绝缘配置进行研究，为以后35kV重覆冰集电线路设计提供依据。
1、重冰区绝缘子材质选择目前国内外常用的绝缘子类型为瓷质、玻璃盘式绝缘子和棒型复合绝缘子，各有优点，又各有不足。
（1）瓷质绝缘子瓷质绝缘子结构性能稳定，通过爬距的选择，在满足相同防污秽能力的前提下具有更长的串长，能提高绝缘子串的冰闪电压，同时也能提高线路的防雷能力。
在重冰区较长悬垂串也可以增大导地线间距，减低脱冰闪络的发生机率，也可以通过大小盘径的插花使用延缓绝缘子串冰棱桥接速度。
但由于其表面场强分部不均匀，在覆冰绝缘性能下降情况下易引起局部的放电。
（2）玻璃绝缘子玻璃绝缘子自洁性能好、价格便宜，在满足相同防污秽能力得前提下具有更长的串长，能提高绝缘子串的冰闪电压，同时也能提高线路的防雷能力。
耐污玻璃绝缘子耐污性好，在相同的防污能力下，相比普通玻璃绝缘子串长短一些，能有效减少塔头尺寸；空气动力型绝缘子具有大盘径，大爬电比距。
两者插花配合使用，有效延缓绝缘子串冰棱桥接速度，具有较好的防冰闪效果。
（3）复合绝缘子随着大气环境污秽度的不断加剧，具有优良耐污性能的复合绝缘子被广泛用于各级电压的架空线路上。
110kV输变电工程绝缘配置设计
对钟罩型、深棱型绝缘子在2.5cm/kV以上污区,K 值取0.80-0. 85” ；对于新建输电线路（变电站母 线），在爬电比距2. 5cm/kV即耐张串污秽等级在 40mm/kV 及以下的就按 40mm/kV（2. 5cm/kV）来 配置,40mm/kV （2. 5cm/kV）以上的按 44mm/kV （2.8cm/kV）配置。如果是耐张多串并联，要比单 串时增加6% -8%o如果是采用棒形悬式复合绝 缘子，其爬电距离的配置情况同上。本工程在设计
以确定最优的绝缘配置方案，来确保线路运行的安全性。
关键词：输电线路;绝缘子；绝缘配置；污区；110kV
中图分类号：TM752 + .2
文献标识码：A
0引言
在高压输电线路中，绝缘子作为唯一的电气绝 缘件以及重要的结构支撑件，是供电线路中不可或 缺的重要组成元件。现就某地区的llOkV输电线 路工程的绝缘配置情况来探讨在实际输电工程中 对绝缘子型式选择和绝缘配置的研究。该地区地 处山区，电网存在的问题是：220kV、110kV变电站 布点少,网架布局不完善，变电容量分布不均,供电 能力不足且供电半径较大;35kV电网网架薄弱，变 电站串接现象严重,供电能力不足，供电可靠性差。 根据该地区电网最新滚动调整规划，将新建一批 llOkV输变电工程，以改善实际供电状况、在供电 安全性可靠性上进一步提高，加强配网结构、缩短 供电距离、降低线损为目的,从而解决该地区电网 供电能力不足的问题。该线路工程从甲变新建2 回llOkV线路接入220kV乙变，乙变扩建2个 llOkV出线间隔。该工程新建线路路径长度约 21.3km,全线单、双回路角钢塔混合架设,其中单 回路段约0.3km、双回路段约21.0km。下面就该 线路的绝缘配置做具体的分析。
① 收稿日期：2019-08-29 基金项目：安徽省高校质量工程项目(2014jxtd063);安徽省高校质量工程教学研究项目(2016jyxm0939)阶段性成果。 作者简介:陈静(1977 -)，女，重庆人,副教授，硕士，研究方向:微机监控。
高海拔地区爬电距离到底需不需要修正
爬电距离是否需要高海拔修正随着海拔的升高，空气逐渐稀薄，气压降低，依靠空气绝缘的设备、输电线路绝缘水平和安全净距均需要进行海拔修正，以保证其在相应海拔的安全运行。
那么问题来了，爬电距离需不需要修正呢？依据：DL/T5222,DL/T 620—1997 ,GB50064，GB50545，DL/T5352，GB311.1以上规范关于设备和绝缘子的绝缘水平和安全净距的修正方法和系数均有详细的规定。
以下从电气设备外绝缘（套管）及架空线路绝缘子两个方面讨论。
1.电气设备所有规范没有提及电气设备（即设备套管）的爬电距离需不需要海拔修正。
但有一点可以肯定的是绝缘水平及安全净距修正后，设备套管高度增加，在采用相同参数单片瓷瓶情况下，瓷瓶数量增加，带来的效果是爬距也相应增加。
但并不代表爬距需要修正。
国家电网公司企业标准中《Q/GDW 13001-2014高海拔外绝缘配置技术规范》规定：而实际厂家的标准套管也只是绝缘水平和安全净距进行了修正，爬电距离只是按照污秽等级配置，并不进行海拔修正。
2.输电线路绝缘子串各规范中没有清晰定义绝缘子串需不需要修正爬电距离。
变电站内规范与线路规程规范对绝缘子片数选择方法略有不同，但原理基本一致。
下表是依据GB50545总结的线路绝缘子片数计算方法，绝缘子片数的选择需要进行海拔修正，同时满足高海拔工频、雷电、操作过电压。
争议最大的地方就是工频过电压选择方法是爬电比距法，而且绝缘子片数需要进行海拔修正，不少人根据这条认为爬电距离需要修正。
而实际这里的修正是因为工频过电压需要修正，说白了就是绝缘水平的修正，并不是因为爬电距离需要修正。
当然，片数增加，爬电距离必然增加，但很明显她的增加是被动的。
不过国家电网公司企业标准中《Q/GDW 13001-2014高海拔外绝缘配置技术规范》又明确规定：当然，这个修正后仍需要校验操作及雷电过是否满足高海拔绝缘水平的要求。
总结：爬电距离本身确实只和污秽等级有关，除了国家电网公司企业标准提出复合绝缘子需要进行爬电距离修正外，没有规范要求对设备或者绝缘子进行爬电距离修正。

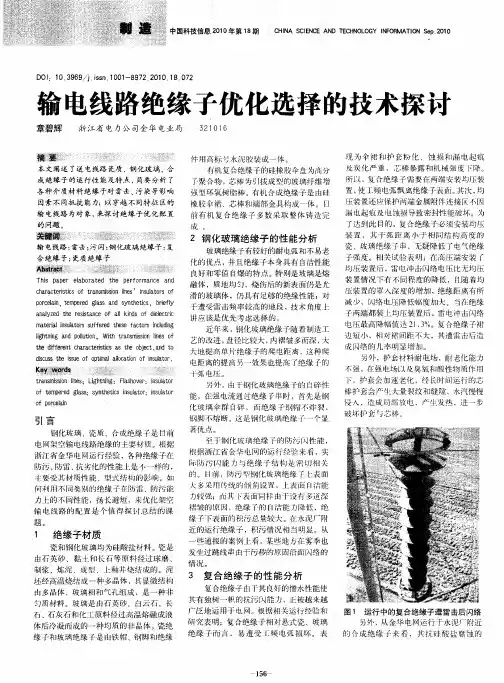

输电线路绝缘子优化选择的技术探讨
