大拉机连续退火机介绍
JC/TL5000B-3.0型大拉连续退火机
第1页，共7页
嘉兴市杰成机械有限公司
一、概述：
TL5000B-3.0B型大拉机连续退火机使用于将Φ2.6mm~
Φ3.0mm的铜线进行软化处理。
本设备性能可靠、运行平稳、操作方便、维护简单。
为了使用户熟悉机器的性能，特编制本说明书，供用户
参考。
二技术规范：
序号 名称 单位 规格
1 退火入线直径 Mm Φ2.6~Φ3.0
2 退火最高速度 M/s 4~12
3 最大退火功率 KW 310
4 最大退火电压 V 55
5 最大退火电流 A 5000
6 接触轮名义直径 mm 400
7 退火段长度 mm 4000
8 蒸汽保护压力 Mpa 0.4
9 压缩空气压力 Mpa 0.2~0.4
10 冷却液压力 Mpa 0.2
11 机器外型尺寸 Mm 3045*1630*2900
12 机器重量 kg 7000
产品使用的工作条件和工作环境：
本机器应安装在室内，并在下列工作环境条件下工作：
JC/TL5000B-3.0型大拉连续退火机
第2页，共7页
嘉兴市杰成机械有限公司
1环境温度：-10℃~+45℃，24h周期内平均温度不超过
+35 ℃。
2.大气条件：空气中无有害粉尘、腐蚀性气体。
3.相对湿度：当最高温度+40℃时不超过50%，较低温度时允
许有较高相对湿度+20℃时85%。
4.海拔一般不超过1500m.
5.无剧烈震动和强烈颠簸的地方。
6.周围介质无爆炸性危险，以及没有导电尘埃及腐蚀金属和
破坏绝缘气体场所。
7.电源：三相五线制交流380V 50HZ。
三、机器构造与原理
本机器由连续退火主机、蒸汽发生器、变压器、电气控
制系统组成。其中蒸汽发生器、变压器为外购件。（机器外
形图参看附图一）
变速箱及其退火机主机架、底座均由板料焊接而策划能
够，刚性好。蒸汽室、冷却室主体材料为铸铝件，质量轻，
便于开启。接触轮和集电环采用优质纯铜，导电性好。导电
接触轮采用镍带，既导电性好又耐磨。过线导轮采用20Cr
渗碳淬火，变形小，槽表面硬度高，不易被铜线擦伤。
1. 传动原理
连续退火机动力是由拉线主机定速轮轴上的平皮带轮
经强力尼龙皮带传递到退火机齿轮箱的平皮带轮上，从而带
JC/TL5000B-3.0型大拉连续退火机
第3页，共7页
嘉兴市杰成机械有限公司
动其花键轴转动。当花键轴上花键齿轮与输出轴齿轮啮合
时，则输出轴转动，否则，为空档停车，齿轮箱输出轴上装
有弹性柱销联轴器，联轴器另一半与第Ⅰ根接触轮轴键联
接。当输出轴转动时，接触轮轴也同时转动，从而带动第Ⅰ
个接触轮转动。第Ⅰ个接触轮轴上的联轴节同时也是一个同
步齿形带轮，通过同步齿形带，顺次带动第Ⅱ、第Ⅳ接触轮
转动。第Ⅲ接触轮为从动轮。第Ⅳ接触轮轴上装有平皮带轮，
通过平皮带带动第Ⅳ轴转动。
2. 退火方式
本机采用的是三角形直流退火，退火分为两段即预热—退
火。
3. 退火原理
线材拉制后，通过金属接触轮，接触轮间通以直流电。由
于导体本身的电阻，在导体与滚轮接触时进行加热退火。
本机预热段要求把导线加热到不致使线材氧化的最高温
度。在退火段把线材加热到退火温度，使金相组织再结晶，
同时利用水蒸气保护线材表面不被氧化，然后线材经过水
冷却后抹去表面水分，并用压缩空气吹干。
4. 同步方式与张力调节
本机为了保证退火电压与拉丝线速度保持同步，采用测速
电机反馈信息来调节。又由于受热伸长，要保证线与导轮
接触好，以维持必要的张力，本机另配用气动张力装置反
JC/TL5000B-3.0型大拉连续退火机
第4页，共7页
嘉兴市杰成机械有限公司
馈信息来调节。又由于受热伸长，要保证线与导轮接触好，
以维持必要的张力，本机另配有气动张力装置反馈信息来
调节。
注：本机8m³板式热交换器，18KW蒸汽机为标准配备。
附属设备空气压缩机、冷却水循环系统由用户自备。
四、运输安装、维护和使用说明
1. 运输安装
当移动大拉连续退火机时必须利用大拉退火机 箱体
顶部吊环起吊，千万不应利用接触轮轴、导轮轴等作起吊
之用，吊起时致意绳索与机身接触处应点垫上软质的垫
料，以免损伤机器。
开箱前后应检查机器在运输过程中是否有损坏之处。
开箱后按技术文件中的装箱清单，检查零部件是否配
齐。
机器的基础尺寸参考机器外形和基础图（附图一）。
参照机器设备的总图、基础图尺寸，画好拉线行进中心线
和各部件分中心线，开挖好各处的坑、槽及地脚螺钉孔穴，
并应按照设备安装处的地质、土壤情况和设备的负载，确
定基础深度，做好水泥基础。按基础要求，用水准仪复测
各基础的不同标高，参照机器总图及基础图在水泥地坪上
用墨线弹好拉线行进中心线及各部分中心线，然后按机器
总图把各部件放置在指定位置，校正各接触轮水平及中心
JC/TL5000B-3.0型大拉连续退火机
第5页，共7页
嘉兴市杰成机械有限公司
高，其他各部件相对位置按图校正，正确联接，用联轴器
的要保证联接同轴度。用皮带轮的以两皮带轮为准，两轮
要平行平齐，平带松紧适度。并转动各转动部件，调整至
各运转部分灵活，最后再次总体复查所有尺寸应与图纸相
符，然后穿上地脚螺钉，螺纹应高出螺母留有一段余量，
用500号或500号以上水泥灌注。待凝固后，重新精确校
正机器水平度（如有变动允许在机座底部加垫铁）。最后
将地脚螺钉紧固。
机器安装完毕后，应单独拖动各部件进行试运转，最
后再整机联动运转。
2.使用
机器在开车前应接通气源，并将压缩空气送到各部件
需要气源的地方。齿轮箱按要求的标号注入足够的润滑
油。冷却水管接通并开启。
3.连续退火机的绕线操作
从大拉机定速轮拉制出来的铜线引入连续退火机进行
绕线。连续退火机的绕线分两种情况。
3.1.铜线不需要退火时，应将连续退火机齿轮箱挂档手柄移
到空档位置，铜线从拉线机定速轮出来后，经退火机进线
导轮直接在连续退火机过渡导轮上过渡，绕至收线机。
3.2.当铜线需要退火时，应将连续退火机齿轮箱的挂档受柄
移到挂档位置上，使齿轮箱内的滑动齿轮与固定齿轮啮
JC/TL5000B-3.0型大拉连续退火机
第6页，共7页
嘉兴市杰成机械有限公司
合。铜线从大拉机定速轮出来后，经连续退火进线导轮，
按照退火机上的绕线铭牌示意图（附图）逐个进行绕线，
最后经退火机出线导轮绕到收线机上。
4.设备的维护和保养
设备的压缩气管道、润滑油管路、冷却水管路等均应
无泄漏现象，特别注意气源应充足，压力稳定保持在
0.6Mpa左右，应定期放出气路系统中油水分离器的水分，
并使用油雾器中有足够的润滑油。
五、润滑
大拉机连续退火机（齿轮箱为润滑油润滑），在使用过程
中，必须根据机器不同的润滑方式，参照系统图适时对各个
润滑点加注或定期更换润滑油、脂。
(完整word版)连续退火与罩式退火工艺比较_F
邯钢附企公司冷轧工程连续退火与罩式退火工艺比较10:29 AM目录1.概述 (1)2.两种工艺的比较 (2)2．1罩式退火工艺 (2)2．2 连续退火工艺 (4)2．3 两种退火工艺比较 (4)2．4 连续退火工艺的优势 (5)2．5实例 (6)3.生产成本比较 (8)4。
工程投资比较 (9)5.工程退火工艺选择建议 (9)1.概述带钢经过冷轧机大压下率冷轧，晶粒组织被延伸和硬化,不能进行进一步的加工成形，因此必须进行再结晶退火，控制晶粒的成长形成适当的组织，恢复材料塑性,这就是退火的目的。
低碳钢的退火通常是在还原性气氛中加热到A1点温度附近，并在该温度下保温一段时间后冷却，这种退火称为光亮退火。
根据退火炉的形式和操作方法可分为罩式退火工艺和连续退火工艺。
罩式退火工艺(也称为分批退火）是指对冷轧后的钢卷按工序顺序分别在脱脂机组（若需要）、罩式退火炉、平整机组、重卷机组进行相应处理，以整卷分批次退火生产冷轧商品卷的工艺。
在罩式退火工序,钢卷除装炉和卸炉外，以紧卷方式在炉内按一定卷数堆垛、静止放置,随炉温升降而加热和冷却。
罩式退火时钢卷有充分的加热和均热时间，使晶粒生长和取向结晶增加，通过缓慢的冷却过程使均热时多余的固溶碳和氮充分析出,得到良好的材质.紧卷的缺点在于热量传到钢卷内部缓慢,生产率低；由于钢卷多层叠压,造成各层钢卷间和同一钢卷内有温度差,这样钢卷沿长度方向机械性能不均；同时冷却时，紧卷收缩易造成带钢粘连。
连续退火工艺是将清洗、退火、平整、拉矫和分卷等工序集成在一条连续生产线上，将带钢进行连续展开退火生产冷轧商品卷的工艺。
具有生产周期短、布置紧凑、便于生产管理、劳动生产率高以及产品质量优良等优点。
因为连续生产,退火周期非常短，仅5分钟左右。
用连续退火时其特有的快速加热和冷却可得到较硬的材质，早期的连续退火机组大都用于硬质镀锡原板生产，不作为软钢板的退火。
近些年来通过钢的成分调整和热轧高温卷取使再结晶晶粒变大，经短时间过时效处理固溶碳完全析出,可以用连续退火生产有深冲性的冷轧钢板。
连退工艺介绍
鞍钢低碳铝镇静钢，超低碳 钢，HSS 材料： 冷轧低碳铝镇静钢，超低碳IF 低合金高强钢、 （低合金高强钢、TRIP、DP、BH）。 、 、 ）。 • 带钢厚度： 0.25－2.0mm 带钢厚度： － • 带钢宽度： 700－1380mm（剪边为 带钢宽度： － （剪边为1350mm） ） • 最大卷重： 28t 最大卷重： • 钢卷最大外径：φ2100mm（对于成品卷外径 钢卷最大外径： （ maxφ1600mm） ） • 钢卷内径：φ508/610mm(带胶套 钢卷内径： 带胶套) 带胶套
3.缓冷和快冷段 缓冷和快冷段
该段主要用来固定钢的金属结构。 该段主要用来固定钢的金属结构。
鞍钢股份冷轧厂
4.过时效段 过时效段
过时效段的 功能是除去钢粒中的碳，并在 功能是除去钢粒中的碳， 400~450范围内使带钢温度保持 分钟，将碳移到 范围内使带钢温度保持2分钟 范围内使带钢温度保持 分钟， 粒子的周边。对于HSQ钢质，温度减小到 钢质， 粒子的周边。对于 钢质 温度减小到300。 。
鞍钢股份冷轧厂
退火炉段工艺介绍
退火炉段主要包括预热段、加热段、保温段、 退火炉段主要包括预热段、加热段、保温段、缓冷 快冷段、过时效段、终冷段、淬水冷却段。 段、快冷段、过时效段、终冷段、淬水冷却段。
鞍钢股份冷轧厂
连退工艺图简介
鞍钢股份冷轧厂
1.预热段 预热段
预热段主要用来回收退火炉排出废气中的热， 预热段主要用来回收退火炉排出废气中的热，预 热带钢。另外， 热带钢。另外，用来将热气氛吹到带钢表面使带 钢进入淬火段退火前表面干净和除掉氧。 钢进入淬火段退火前表面干净和除掉氧。
普通冷轧产品HSS钢板，包括固溶型、析出型、烘烤硬化型、双相组织型及TRIP HSS钢板 TRIP钢等 注：1) 普通冷轧产品HSS钢板，包括固溶型、析出型、烘烤硬化型、双相组织型及TRIP钢等 最高强度级别为980MPa 980MPa； ，最高强度级别为980MPa； 2)DQ产品50%采用IF钢生产 50%采用铝镇静钢生产 产品50%采用IF钢生产， 采用铝镇静钢生产。 2)DQ产品50%采用IF钢生产，50%采用铝镇静钢生产。

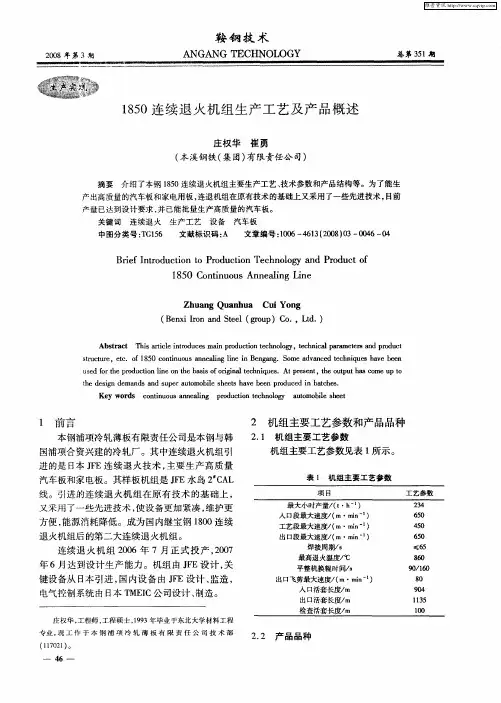

1850连续退火机组生产工艺及产品概述
