船用电器接插件样本
molex 接插件命名规则
molex 接插件命名规则
Molex接插件命名规则是指一种用于标识和区分不同类型和规格的Molex电连接器的命名方法。
Molex是一家知名电气连接器制造商，在各种电子设备和工业应用中广泛使用。
Molex接插件命名规则基于一套简洁而清晰的体系，以便用户能够轻松区分和选择适合其需求的连接器。
该命名规则一般由字母和数字组成，其中包含以下关键信息：
1. 系列号：Molex接插件通常会分为不同的系列。
系列号通常是一个两位数的数字，用于表示特定系列的连接器。
不同的系列号对应着不同的特性和用途。
2. 插孔数量：接插件的插孔数量是其关键特征之一。
在命名中，插孔数量常常以一个数字表示。
例如，一个具有8个插孔的连接器可能被命名为"8P"。
3. 材料和涂层：某些情况下，Molex接插件的命名还可能包含有关使用材料和涂层的信息。
这些信息通常以字母表示，用于指示连接器的特殊属性。
例如，"G"可能表示金属外壳，而"B"可能表示黑色涂层。
4. 其他特殊特性：根据具体产品的要求，Molex接插件的命名规则还可以包含其他特殊特性的信息。
这些特性可能包括防水性能、防尘性能、耐高温、高速传输等。
通过遵循Molex接插件命名规则，用户可以更轻松地选择适合其特定需求的连接器。
这种规则的使用不仅使得连接器的选择和标识变得更加简单和方便，还可以提高电子设备的可靠性和性能。
船用电线电缆,IEC60092培训,企业内部用
返回目录
表示方法
产品用型号、规格表示方法如下图所示：
□ □□□□□□/□□□□ 标准编号 规格（芯数×截面） 额定电压 燃烧特型代号 外护层代号 铠装代号 结构特征代号
屏蔽代号 护套（或内套代号）
绝缘代号
系列代号
如CHJPF86/NC 250V 19×2×2.5mm2
返回目录
额定电压、导体
1.额定电压 U0/U(Um)=150V/250V(300V) U0——导体对地或金属包覆层之间的额定工频电压 U——导体之间的额定工频电压 Um——设备可承受的最高系统电压最大值
ห้องสมุดไป่ตู้
三、0.6/1KV及以下电力电缆
产品代号
1.系列代号 船用电力电缆………………………………………….....C
2.绝缘代号 温水交联聚乙烯………………………………..…...J
3.护层材料代号 交联聚烯烃（PJ）、聚烯烃（PF）
4.铠装代号 镀锡铜丝编织………………………………..……..8 镀锌钢丝编织……………………………….……...9
返回目录
各种试验
例行试验：制造厂为了鉴定电缆是否符合规定的要求，对 所有 成品电缆所做的试验。在制造方，可任选在交货长 度上或在切割成交货长度的制造长度上进行例行试验。
导体电阻的测量
例行试验
高压试验
绝缘电阻测试
各种试验
抽样试验：按照规定的频度在整根电缆试样上或从整根电 缆上取下一段进行试验，以检查电缆是否符合规定要求， 此试验由制造方进行。
IEC60092-350附录A及B述及的的方法计算假设直径。 护套的颜色
除非另有规定，护套应为黑色或灰色。 注：允许采用其他颜色，以便与低压和中压电力电缆颜色有所区别
连接器,接插件,端子有哪些区别？
连接器，接插件，端子的区别?经常会碰上有些客户将连接器、接插件、端子这三者混淆，有的客户觉得这三者是同一概念，CJT长江连接器生产厂商在为客户提供售前服务时，这里给大家分享下此三者的相关知识，以便大家更清楚的了解三者的联系与区别。
一、问：“连接器”、“接插件”、“端子”三者的概念是什么？1.连接器，国内也称做接插件，插头和插座，一般指电器连接器，即连接两个有源器件的器件，传输电流或信号（电信号或光信号），它作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
2.接插件指电接插件，是一种连接电子线路的定位接头，是由插件和接件两部分构成，一般的状态下是可以完全分离的，因此接插件也可以叫做连接器。
3.接线端子是用来实现电气连接的一种配件产品，是为了方便导线的连接而应用的，其实就是在一段封在绝缘塑料里面的金属片，两端都有孔，可以插入导线，接线端子可以分为插拨式接线端子，欧式接线端子等。
二、问：“连接器”、“接插件”、“端子”三者的有从属关系吗？1.连接器和接插件是第一大类，是个总称，区别是连接器是线与线的连接，接插件是线与板与箱的连接，在生活中常模糊的把二者指同一个类型的产品，而接线端子属于此大类产品中的一种类型。
2.通俗的理解三者的连接方式，连接器、接插件是不需要使用工具，把公头和母头一插或一拧起来就可以快速连接的电子元器件，接线端子需要用到某种工具，如螺丝刀、冷压钳才能将两个连接点连通在一起的电子产品，一般都是用于电力输入、输出等。
三、问：“连接器”、“接插件”、“端子”三者都是怎么应用？1.连接器主要应用在电路与电路之间的连接，是电路系统电气连接必需的核心基础元件，连接器的主要应用领域是智能家居、汽车、通讯、电脑及外设、工业、军工航天，随着发展应用范围会越来越广，基本都应用在各个行业。
2.端子目前用得最广泛是PCB板端子，此外还有五金端子、螺帽端子、弹簧端子等，连接器的分类很多，有圆形连接器、矩形连接器、阶梯形连接器，端子排一般属于矩形连接器，端子排的应用范围比较单一，一般应用于电子电气领域，用于PCB线路板、印制板和配电柜的内外连线等。
5芯航空插头(插针,插孔)
B-KYF12J5WT-NC(4-6)
5
M12
90° 线长 2 米
B-KYF12J5WT-L2M
编码 A A B B A A B B
5 芯航空插头
5 芯航空插头-M12 塑料外壳-孔型
额定电流
4A
额定电压
60V
位数
5
接触电阻
≤8mΩ
绝缘电阻
≥500MΩ
防护等级IPLeabharlann 5材料接触表面铜合金
接触件载体材料
5
M12
180° 线长 2 米
KYF12J5ZT-L2M
5
M12
180°
不带线
B-KYF12J5ZT-NC(4-6)
5
M12
180° 线长 2 米
B-KYF12J5ZT-L2M
5
M12
90°
不带线
KYF12J5WT-NC(4-6)
5
M12
90° 线长 2 米
KYF12J5WT-L2M
5
M12
90°
不带线
21：螺钉连接
螺钉连接是采用螺钉式接线端子的连接方式，要注意允许连接导线的最大和最小截面和不同规格螺钉允许的最 大拧紧力矩。
10：环境参数
环境参数主要有环境温度、湿度、温度急变、大气压力和腐蚀环境等。电连接器在使用和保管、运输过程中所 处的环境对其性能有显著的影响，所以必须根据实际的环境条件选用相应的航空插头。
11：环境温度
航空插头的金属材料和绝缘材料决定着电连接器的工作环境温度。高温会破坏缘材料，引起绝缘电阻和耐压性 能降低；对金属而言高温可使接触对失去弹性，加速氧化和发生镀层变质。通常的环境温度为-55~100 ℃ 特殊场 合下可能要求更高。
船型开关技术条件
3.1.5开关的极
仅与开关中一条在电气上独立的导电路径有关联的开关部分。
船型开关也称波形开关，其结构与钮子开关相同，只是把钮柄换成船型。
3.1.6按钮开关
这种开关的操作件是按钮，若需改变接触状态，必须按压按钮。
注：开关可以装有一个或多个操动件。
5.2.3开关换向性能
手动，目测开关换向清晰，灵活，无卡滞现象。
5.2.
插入力和拔出力实验按照GB17196-1997中9.1执行，要求满足4.
5.2.
电气性能测试参照GB4706.1中第
5.2.
塑料部分的耐热性和阻燃性实验按照GB4706.1中第30章执行，要求满足4.
6
6.1
6.2
524插片插接和拔脱力实验插入力和拔出力实验按照gb171961997中91执行要求满足45525电气性能电气性能测试参照gb47061中第13章执行要求满足46526塑料部分的耐热性和阻燃性实验塑料部分的耐热性和阻燃性实验按照gb47061中第30章执行要求满足49要求
前 言
——本标准的结构和编写规则依据的标准GB/T 1.1-2000；
注：用铸、压或刻做的标志不进行本试验。
14.4
14.5
通过平稳施加表
表
插片规格
插入力(N)
拔出力(N)
2.8
64
58
4.8
80
98
6.3
96
88
9.5
120
110
注：1)表中的力指单个插片的最大允许值。
把与插片相匹配的插套从最不利的方向查到个插片上，插接过程中，任何插片或者其相邻接部位均不应出现扭歪或者变形，爬电距离和电气间隙不应小于规定值。

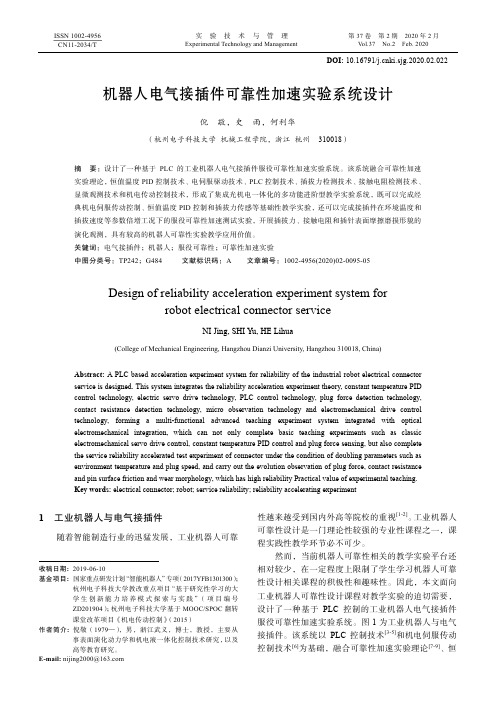

机器人电气接插件可靠性加速实验系统设计
实 验 技 术 与 管 理 第37卷 第2期 2020年2月Experimental Technology and Management Vol.37 No.2 Feb. 2020ISSN 1002-4956 CN11-2034/TDOI: 10.16791/ki.sjg.2020.02.022机器人电气接插件可靠性加速实验系统设计倪 敬，史 雨，何利华（杭州电子科技大学 机械工程学院，浙江 杭州 310018）摘 要：设计了一种基于PLC 的工业机器人电气接插件服役可靠性加速实验系统。
该系统融合可靠性加速实验理论，恒值温度PID 控制技术、电伺服驱动技术、PLC 控制技术、插拔力检测技术、接触电阻检测技术、显微观测技术和机电传动控制技术，形成了集成光机电一体化的多功能进阶型教学实验系统，既可以完成经典机电伺服传动控制、恒值温度PID 控制和插拔力传感等基础性教学实验，还可以完成接插件在环境温度和插拔速度等参数倍增工况下的服役可靠性加速测试实验，开展插拔力、接触电阻和插针表面摩擦磨损形貌的演化观测，具有较高的机器人可靠性实验教学应用价值。
关键词：电气接插件；机器人；服役可靠性；可靠性加速实验中图分类号：TP242；G484 文献标识码：A 文章编号：1002-4956(2020)02-0095-05Design of reliability acceleration experiment system forrobot electrical connector serviceNI Jing, SHI Yu, HE Lihua(College of Mechanical Engineering, Hangzhou Dianzi University, Hangzhou 310018, China)Abstract: A PLC based acceleration experiment system for reliability of the industrial robot electrical connector service is designed. This system integrates the reliability acceleration experiment theory, constant temperature PID control technology, electric servo drive technology, PLC control technology, plug force detection technology, contact resistance detection technology, micro observation technology and electromechanical drive control technology, forming a multi-functional advanced teaching experiment system integrated with optical electromechanical integration, which can not only complete basic teaching experiments such as classic electromechanical servo drive control, constant temperature PID control and plug force sensing, but also complete the service reliability accelerated test experiment of connector under the condition of doubling parameters such as environment temperature and plug speed, and carry out the evolution observation of plug force, contact resistance and pin surface friction and wear morphology, which has high reliability Practical value of experimental teaching. Key words: electrical connector; robot; service reliability; reliability accelerating experiment1 工业机器人与电气接插件随着智能制造行业的迅猛发展，工业机器人可靠收稿日期: 2019-06-10基金项目: 国家重点研发计划“智能机器人”专项（2017YFB1301300）；杭州电子科技大学教改重点项目“基于研究性学习的大学生创新能力培养模式探索与实践”（项目编号ZD201904）；杭州电子科技大学基于MOOC/SPOC 翻转课堂改革项目《机电传动控制》（2015）作者简介: 倪敬（1979—），男，浙江武义，博士，教授，主要从事表面演化动力学和机电液一体化控制技术研究，以及高等教育研究。
红星电气图册(20111115132345)
序 编号(旧 号 编号)
名称
示意图片
制造 商
型号
典型 应用
1
12E20-01 （12E18-
SM 公 插 针；
07）
2 12E20-02 SM 母插针
红星 HX25023-R
电业
T
红星 HX25022-P
电业
T
配合 SM 母插 SM 公插 使用；
12E20-42 （12E13- DF3 芯母插
10） 12E20-43 （12E13- DF4 芯母插
11） 38
12E20-44 DF6 芯母插
12E20-45 DF9 芯母插
DF12 芯母 12E20-46 插
12E20-47 39 （12E18- 5557-04R
06）
DF3-3EP-2 C
46 12E20-54 头
变窄。
3M10336－ 52A0－008
新迈克彼 恩伺服线 CN1 接头
47 12E20-55 6 芯插头
12E20-56 48 （12E13- 9 芯插头
12）
12E20-57 49 （12E13- 插针
14）
12E20-58 （12E09- 开 口 端 子 50 97\12E20 RVS1.25φ 4
93） 50
12E20-70 插 口 端 子 62 （12E18- MDD1.25-1
20） 87
12E20-71 插 口 端 子 63 （12E09-
98） MDD2-187
接微动开 关；
64 12E20-72 2 芯插头
2510-KF-2 力 矩 电 机
船型开关技术条件
GB/T2828.1计数抽样程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样程序
前 言
——本标准的结构和编写规则依据的标准GB/T 1.1-2000；
——本标准由青岛海容电器有限公司提出。
——本标准起草单位：青岛海容电器有限公司。
——本标准主要起草人：马洪奎、宋鲜霞。
船型开关检验标准
11
本标准规定了船型开关（以下简称开关）的技术要求、试验方法、检验规则、包装、标志等。
12
这种开关的操作件是按钮，若需改变接触状态，必须按压按钮。
注：开关可以装有一个或多个操动件。
3.1.7船型开关
船型开关也称波形开关，其结构与钮子开关相同，只是把钮柄换成船型。船型开关常用作电子设备的电源开关，其触点分为单刀单掷和双刀双掷等几种，有些开关还带有指示灯。
14
14.1
14.2
各焊点应焊接牢固，无虚焊、脱焊、点蚀等缺陷。
试验期间应用约
注：用铸、压或刻做的标志不进行本试验。
14.4
14.5
通过平稳施加表
表
插片规格
插入力(N)
拔出力(N)
2.8
64
58
48
9.5
120
110
注：1)表中的力指单个插片的最大允许值。
把与插片相匹配的插套从最不利的方向查到个插片上，插接过程中，任何插片或者其相邻接部位均不应出现扭歪或者变形，爬电距离和电气间隙不应小于规定值。
低压通讯线束接插件基础要求
低压通讯线束接插件基础要求引言低压通讯线束接插件是一种用于连接低压通讯设备的重要组件，它能够传输信号和电力，实现设备之间的通讯和控制。
为了确保线束接插件的正常工作和安全性，有一些基础要求需要遵守。
本文将详细介绍低压通讯线束接插件的基础要求。
一、电气性能要求1. 电压等级：低压通讯线束接插件的电压等级一般在250V以下，因此在选择和使用线束接插件时，要确保其电压等级符合设备的要求，以免发生电气事故。
2. 电流负载：线束接插件的电流负载能力应符合设备的工作电流要求，并留有一定的余量，以确保线束接插件能够稳定可靠地传输电流。
3. 绝缘电阻：线束接插件的绝缘电阻应达到一定的标准，以保证在工作状态下不会发生电路短路或漏电现象。
4. 导通电阻：线束接插件的导通电阻应尽量小，以减少功率损耗，提高线束接插件的传输效率。
二、机械性能要求1. 插拔次数：线束接插件的插拔次数应符合设备的使用寿命要求，一般要求插拔次数大于5000次。
2. 连接可靠性：线束接插件在插拔过程中应具有良好的连接可靠性，插头和插座之间应紧密连接，不得出现松动或接触不良的情况。
3. 防护等级：线束接插件的防护等级应符合设备的工作环境要求，能够有效防止尘土、水分等外界物质对插件的侵入。
三、环境适应性要求1. 温度范围：线束接插件应能够适应设备所在环境的温度范围，能够正常工作并不受温度影响。
2. 湿度要求：线束接插件应能够适应设备所在环境的湿度要求，能够正常工作并不受潮湿影响。
3. 防腐蚀性能：线束接插件应具有一定的防腐蚀性能，能够在有腐蚀性物质存在的环境中正常工作。
四、安装要求1. 安装方式：线束接插件的安装方式应符合设备的要求，可以采用固定安装或可拆卸安装，具体根据设备的设计和使用情况而定。
2. 导向方式：线束接插件的插头和插座应具有明确的导向方式，以便正确插拔并避免错误插入造成的损坏。
3. 固定方式：线束接插件的固定方式应牢固可靠，能够防止插头和插座松动或脱落。
公母接插件对接标准
公母接插件对接标准
公母接插件对接标准包括以下几个方面：
1.准备工作：对接前，应检查插件的型号、规格和数量是否符合要
求，插件应完好无损，表面无明显划痕、变形和裂纹。
同时，准备好所需的工具和材料，如螺丝刀、钳子、焊锡等。
2.连接方式：公母接插件对接时，应采用正确的连接方式。
常见的
连接方式包括螺丝连接、插接、焊接等。
应根据不同的应用场景和需求选择合适的连接方式。
3.机械性能：公母接插件对接后，应具有一定的机械强度和稳定性。
应确保插件连接牢固，不会出现松动或脱落的情况。
4.电气性能：公母接插件对接后，应具有良好的电气性能。
应确保
插件的导电性能良好，接触电阻小，传输信号稳定。
5.外观质量：公母接插件对接后，应保持外观平整、光滑，无明显
瑕疵和缺陷。
6.使用环境：公母接插件对接后，应能在所需的使用环境中正常工
作。
应考虑温度、湿度、腐蚀等因素对插件性能的影响。
7.安全性：公母接插件对接后，应符合相关的安全标准。
应确保插
件不会对操作人员和其他设备造成电击、短路等危险。
总之，公母接插件对接标准应包括准备工作、连接方式、机械性能、电气性能、外观质量、使用环境和安全性等方面。
只有符合标准的对接才能保证插件的性能和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规格:
规格:
规格:
插头插座技术参数
开关技术参数
额定电压24V 110V 220V 380V/440V 380/440V 防护等级IP56
采用标准DIN89270
带开关插座技术参数
额定电压 24V 110V 220V 380V/440V 380/440V 防护等级
IP56
插销示意图
采用标准
DIN89263
接线盒技术参数
防护等级IP56
采用标准DIN89250
铜插头插座技术参数
铜开关技术特性：
带开关插座技术参数 额定电压 24V 110V 220V 380V/440V 380/440V 防护等级
IP56
插销示意图
铜质接线盒技术参数
100型船用低压插座箱
100型船用高低压插座箱
200 型船用高低压插座箱规格：
材质为合成树脂 防护等级 IP56
符合
F 8832、8833标准
规格 国际代码
名称
型号
电压、电流
安装尺寸
792801 船用插头 T-1MA 250V/20A
L×Φ×H ： 104×Φ62
792803 船用插头 T-2MA 250V/20A
L×B×H ： 104×Φ62
船用插头 T-1MB 250V/20A
L×B×H ： 86×75×63
船用插头 T-2MB 250V/20A
L×B×H ： 86×75×63
船用插头 T-MA 24V/10A
船用插头 T-MB 24V/10A
792806 船用插座 Z-1M
2P+E 250V/20A
792831 双联防水插座 Z-2M
(2P+2)×2 250V/15A
792807 防水插座 Z-2MA
3P+E 250V/15A
插座 Z-M 24V/10A
792832
防水带开关双联插座
箱
CZXS 250V/20A
792808 防水带开关双联插座 KZ-S2MR 250V/10A
793017 防水开关 K-2MR 250V/10A
794831 船用接线盒 J-1M 250V/20A
794833 船用接线盒 J-2M 250V/20A
船用接线盒 1N-PB 250V/20A
船用接线盒
1N-PC 250V/20A
船用接线盒 2N-PB 250V/20A
型号说明
主要技术特性:
?供船舶及工业系统交流电器线路中连接和保护电路适用； ?适用于防水防震等恶劣环境； ?额定电压：≤500V;
?防护等级：IP44,IP56可选； ?箱体材料：钢板、不锈钢板；
?填料函尺寸、数量、分布和电流请在订货时说明。
填料函分布式代号示意图：
说明：在订货时根据以上填料函分布型式，填料函数量可按照用户要求增减。
音响信号器是船上重要而简单的联络、报警工具，可及时地发出特种信号，指示某种异常现象的发生，同时也是船上电话、通讯设备、传令钟及其它电器设备的配套仪器。
主要技术特性：
?适用环境温度：-25℃～+55℃；
?电源电压在额定值的直流±15%，交流+6%～-10%的范围内变化时，能可靠地工作，其音响强度不小于规定值；
?防护等级：IP56
规格:
∙
AN1/01
∙
AN2/02
∙
AN5/14
∙
LA91-1S
∙
LA91-2S
∙
LA95-21/2
∙
LN95-21/1
∙
船用火警按钮
∙
AJF-1
∙
CJ914-150船用交流接触器
∙
CJ914-40船用交流接触器
∙
CJ914-20船用交流接触器
∙
CJ914-10船用交流接触器
∙
CJ91-40船用交流接触器
∙
CJ91-20船用交流接触器
∙
CJ920-160船用交流接触器
∙
CJ920-100船用交流接触器
∙
CJ920-63船用交流接触器
∙
CJ920-40船用交流接触器
∙
CJ920-25船用交流接触器
∙
CJ920-16船用交流接触器
∙
CJ920-10船用交流接触器
∙
CT91-150/33船用交流磁力...
∙
CT91-100/33船用交流磁力...
∙
CT91-50/71船用交流磁力...
∙
CT91-25/31船用交流磁力... 采用标准:GB/T3667、1-1995
材料可按客户选取
型号规格Φ 1配用电缆外径d1 H D TJ8 8 5～7 M14×1 10 20 TJ13 13 6～12 M18×1 11 25 TJ16 16 11～15 M22×1 11 32 TJ19 19 14～18 M27×1.5 14 36 TJ24 24 17～23 M30×1.5 14 42 TJ28 28 22～27 M36×2 14 48 TJ34 34 26～33 M42×2 14 54 TJ42 42 32～41 M52×2 14 62 TJ50 50 40～49 M58×2 20 70 TJ58 58 48～57 M68×3 20 78
可按客户要求或来样加工，如"加长”型、"超薄“型。
尺寸H=2.5用于箱体上，H=8; 12; 16 用于舱壁上，如有特殊要求，应订货时注明。
KVM-W型相对KVM-Z型，只少了内外接地环，其他规格和尺寸都一样；
型号示例：KVM18-W6,所配用的电缆外径于KVM18-Z6一样，同为7-8.5mm.
