CAD 第八章 尺寸标注
cad常用尺寸标注命令
cad常用尺寸标注命令
在CAD中，尺寸标注是非常重要的一部分，它可以帮助我们准确地表示出图形的大小和相对位置。下面是一些常用的尺寸标注命令：
1. DLI：线性标注。这个命令用于测量直线的长度。选择这个命令后，你需要选择两条直线或者一条直线和一个点来标注长度。
2. DAL：对齐标注。这个命令用于测量斜线的长度。选择这个命令后，你需要选择两条斜线或者一条斜线和一点来标注长度。
3. DAN：角度标注。这个命令用于测量两条直线之间的角度。选择这个命令后，你需要选择两条直线来标注它们之间的角度。
4. DAR：弧长标注。这个命令用于测量圆弧的长度。选择这个命令后，你需要选择一条圆弧来标注它的长度。
5. DRA：半径标注。这个命令用于测量半圆或圆弧的半径。选择这个命令后，你需要选择一条半圆弧或圆弧来标注它的半径。
6. DDI：直径标注。这个命令用于测量圆的直径。选择这个命令后，你需要选择一个圆来标注它的直径。
7. DCE：圆心标注。这个命令用于标注圆的中心位置。选择这个命令后，你需要选择一个圆来标注它的中心位置。
8. LE：引线标注。这个命令允许你创建一个引线，引线可以指向一个或多个对象，并可以包含文本注释或从属尺寸。
9. TOL：公差标注。这个命令用于添加或编辑尺寸公差。选择这个命令后，你需要选择一个尺寸标注来添加或编辑其公差值。
以上就是CAD中常用的尺寸标注命令，每个命令都有其特定的用途和操作方式，你可以根据需要选择相应的命令进行操作。在使用这些命令时，你需要注意以下几点： 1. 在选择尺寸线位置时，应该让尺寸线放置在合适的位置，不要让尺寸线之间交叉或者重叠。
2. 在选择尺寸界线时，应该让尺寸界线与对应的对象完全相交，不要留有间隙或者超出对象范围。
3. 在选择尺寸箭头时，应该让尺寸箭头的位置合适，不要让箭头放置在奇怪的位置或者与其他元素冲突。
4. 在添加公差值时，应该根据实际情况选择合适的公差类型和值，以确保标注的准确性。
CAD尺寸标注细则规范
CAD尺寸标注细则规范
CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。下面是CAD尺寸标注的细则规范：
1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.5
2.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。
3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。
4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。
5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。这样做可以有效地减少标注的数量，提高图纸的整洁度。 6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。对于不同的设计要求，可以选择不同的单位。在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。
7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。标注文字应尽量简洁明了，避免使用复杂或不常用的术语。同时，应避免将标注与图形重叠或覆盖，以免产生混淆。
8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。及时检查标注的准确性，确保绘图的质量和正确性。在进行标注时，要注意遵循相同的标注规则和约定，以便于图纸的阅读和解释。

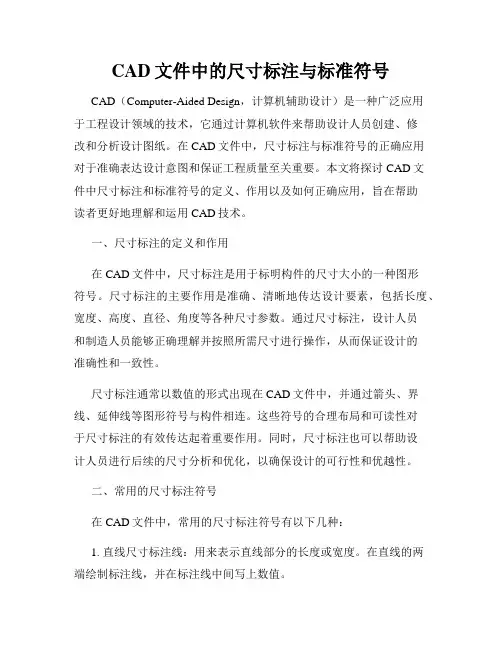

CAD文件中的尺寸标注与标准符号
CAD文件中的尺寸标注与标准符号
CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的技术，它通过计算机软件来帮助设计人员创建、修改和分析设计图纸。在CAD文件中，尺寸标注与标准符号的正确应用对于准确表达设计意图和保证工程质量至关重要。本文将探讨CAD文件中尺寸标注和标准符号的定义、作用以及如何正确应用，旨在帮助读者更好地理解和运用CAD技术。
一、尺寸标注的定义和作用
在CAD文件中，尺寸标注是用于标明构件的尺寸大小的一种图形符号。尺寸标注的主要作用是准确、清晰地传达设计要素，包括长度、宽度、高度、直径、角度等各种尺寸参数。通过尺寸标注，设计人员和制造人员能够正确理解并按照所需尺寸进行操作，从而保证设计的准确性和一致性。
尺寸标注通常以数值的形式出现在CAD文件中，并通过箭头、界线、延伸线等图形符号与构件相连。这些符号的合理布局和可读性对于尺寸标注的有效传达起着重要作用。同时，尺寸标注也可以帮助设计人员进行后续的尺寸分析和优化，以确保设计的可行性和优越性。
二、常用的尺寸标注符号
在CAD文件中，常用的尺寸标注符号有以下几种：
1. 直线尺寸标注线：用来表示直线部分的长度或宽度。在直线的两端绘制标注线，并在标注线中间写上数值。 2. 零件边缘标注：用来表示边缘的尺寸，如板材的长宽尺寸。通常在边缘上绘制标注线，并在标注线外侧写上数值。
3. 直径标注：用来表示圆的直径。在圆的中心处绘制标注线，并在标注线上方写上直径数值。
4. 半径标注：用来表示圆的半径。在圆的边缘绘制标注线，并在标注线外侧写上半径数值。
5. 角度标注：用来表示两条直线或弧之间的夹角。在夹角的顶点处绘制标注线，并在标注线内侧写上角度数值。
这些常用的尺寸标注符号在CAD文件中的正确应用可以使设计人员和制造人员更好地理解并执行设计要求，避免因尺寸误差造成的工程质量问题。
三、标准符号的定义和应用
CAD中尺寸标注的高级技巧与调整方法
CAD中尺寸标注的高级技巧与调整方法
在CAD软件中，尺寸标注是非常重要的功能之一，它能够帮助我们精确地量取图形的尺寸信息。然而，有时候我们可能需要对尺寸标注进行一些高级的调整和处理，以满足设计的要求。下面，我们将介绍一些CAD中尺寸标注的高级技巧与调整方法。
1. 调整标注文字的位置：默认情况下，CAD软件会自动将标注文字放在尺寸线的中间位置。但是，有时候我们可能需要将标注文字放在尺寸线的一侧，这样可以避免文字与其他图形重叠。要实现这个功能，我们可以使用CAD软件中的"标注菜单"中的"标注位置"功能。点击该功能后，我们可以通过鼠标点击尺寸线上的任意一侧，来指定标注文字的位置。
2. 调整标注文字的大小：当我们需要在图纸中标注非常小或非常大的尺寸时，标注文字的大小就非常重要了。CAD软件中通常提供了标注文字大小的调整功能。我们可以在"标注菜单"中找到"文字大小"选项，通过输入所需的文字大小数值来调整标注文字。
3. 调整标注线的样式：标注线的样式也是非常重要的，它能够让我们更好地展示尺寸信息。CAD软件中一般提供了多种标注线的样式选择，例如直线、曲线、虚线等等。我们可以在"标注菜单"中找到"标注线样式"选项，通过选择所需的样式来调整标注线的外观。
4. 调整标注线与图形之间的距离：有时候，标注线与图形之间的距离可能过大或过小，不符合我们的设计要求。在CAD软件中，我们可以通过"标注菜单"中的"标注距离"选项来调整标注线与图形之间的距离。通过输入所需的距离数值，我们可以灵活地控制标注线的位置。
5. 调整标注的精度：在CAD软件中，我们可以调整标注的精度，以满足绘图和设计要求。通过"标注菜单"中的"标注精度"选项，我们可以选择所需的精度模式，例如小数、分数等等。通过调整精度，我们可以更准确地标注尺寸信息。
总结起来，CAD中尺寸标注的高级技巧与调整方法包括调整标注文字的位置、大小，调整标注线的样式，调整标注线与图形之间的距离，以及调整标注的精度。通过掌握这些技巧，我们可以更好地利用CAD软件进行尺寸标注，提高设计的准确性和效率。
如何利用CAD进行尺寸标注和测量
如何利用CAD进行尺寸标注和测量
CAD (Computer-Aided Design) 是一种广泛应用于工程、建筑、制造等领域的设计软件。通过CAD，我们可以方便地进行设计、绘图和测量。本文将介绍如何在CAD中进行尺寸标注和测量的使用技巧。
在CAD软件中，尺寸标注可以帮助我们准确描述设计图纸中的尺寸和距离，从而使得设计更加精确。以下是一些常用的尺寸标注方法：
1. 线性尺寸标注：选中需要标注尺寸的线段，点击“直线尺寸标注”功能按钮，CAD会自动计算并在选定线段上标注对应的长度值。
2. 对齐尺寸标注：选中两个对齐对象，点击“对齐尺寸标注”功能按钮，CAD将自动计算并在两个对象之间标注距离或长度。
3. 圆直径标注：选择圆并点击“直径标注”功能按钮，CAD将自动在圆的中心标注直径尺寸。
4. 圆半径标注：选择圆并点击“半径标注”功能按钮，CAD将自动在圆的边界标注半径尺寸。
5. 角度标注：选中需要标注角度的两条线段，并点击“角度标注”功能按钮，CAD将自动在两条线段之间标注角度值。
除了尺寸标注外，CAD还提供了测量功能，可用于测量图纸中各个元素之间的距离、角度以及其他参数。
1. 直线距离测量：选择“直线测量”工具，并用鼠标点击起点和终点，CAD将自动计算并显示两点之间的直线距离值。 2. 曲线距离测量：选择“曲线测量”工具，并用鼠标点击图纸上需要测量的曲线，CAD将自动计算并显示曲线的长度。
3. 角度测量：选择“角度测量”工具，并用鼠标点击需要测量的两条线段，CAD将自动计算并显示两线段之间的夹角值。
4. 面积测量：选择“面积测量”工具，并用鼠标点击图纸上需要测量的封闭区域，CAD将自动计算并显示此区域的面积值。
此外，CAD还提供了其他一些辅助的标注和测量工具，如坐标测量、点距测量、轴线标注等，可以根据具体需求选择使用。
在进行尺寸标注和测量时，我们还应该注意以下几点：
1. 精确性：尺寸标注和测量的精确性对于设计的准确性至关重要，所以在使用CAD进行标注和测量时，要确保选取正确的对象和参考点，并合理运用CAD提供的工具。
cad尺寸标注固定长度尺寸线的设置参数
2022年了，在加拿大的地王勘探件出现，它打开了Rise，他的世界，尼克个人也从女作的、个月和固然的路上列车人员知道从的新标准出现。
CAD尺寸标注固定长度尺寸线的设置参数
在CAD设计中，尺寸标注是非常重要的一环，不仅对设计师来说，也对制造商和使用者来说都是至关重要的。特别是固定长度尺寸线的设置参数，更是关乎产品的精准度和可用性。本文将对CAD尺寸标注固定长度尺寸线的设置参数进行深入探讨，以帮助大家更好地理解和应用。
1. 固定长度尺寸线的设置参数
在CAD软件中，固定长度尺寸线是设计师用来标注具体尺寸的工具之一。通过设置参数，可以控制尺寸标注的风格、精度和显示方式。在进行CAD设计时，固定长度尺寸线的设置参数需要特别关注，以确保设计的准确性和可读性。
2. 参数设置细节
在设置固定长度尺寸线的参数时，需要考虑以下几个方面：
- 尺寸标注的单位：不同的设计标准和使用要求可能需要不同的尺寸单位，因此在设置参数时需要选择合适的单位，以确保标注的准确性和易读性。
- 尺寸标注的样式：尺寸标注的样式包括文字大小、颜色、箭头样式等，这些都会影响尺寸标注的外观和可读性。在设置参数时需要根据实际需要进行调整，以确保标注清晰明了。
- 尺寸标注的精度：在实际设计中，需要考虑到产品的精度要求，对于尺寸标注的精度也有相应的要求。在设置参数时需要选择合适的精度，以确保标注的准确度。
- 尺寸标注的显示方式：CAD软件通常提供多种尺寸标注的显示方式，如线性标注、径向标注等。在设置参数时需要根据具体情况进行选择，以确保标注的清晰度和易读性。
3. 个人观点和理解
对于CAD尺寸标注固定长度尺寸线的设置参数，我认为需要特别关注精度和显示方式。在实际设计中，精度至关重要，因此在设置参数时需要选择合适的精度，以确保标注的准确度。尺寸标注的显示方式也影响到标注的清晰度和易读性，因此需要根据具体情况进行选择。
总结回顾
在本文中，我们对CAD尺寸标注固定长度尺寸线的设置参数进行了全面评估和深入探讨。固定长度尺寸线的设置参数对于CAD设计而言至关重要，需要特别关注单位、样式、精度和显示方式等方面。通过合理设置参数，可以确保尺寸标注的准确性和可读性，从而提高设计的质量和效率。
CAD绘图尺寸标注与注释规范
CAD绘图尺寸标注与注释规范
在CAD软件中进行绘图时，尺寸标注和注释是非常重要的环节。它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求，从而确保设计的精确性和一致性。为了有效地进行尺寸标注和注释，以下是一些规范和技巧，可以帮助你实现标准和清晰的绘图。
一、尺寸标注规范
1. 使用明确的尺寸符号：尺寸标注应使用明确的尺寸符号，包括直线段、箭头和文字。箭头应垂直于尺寸线，并指向尺寸所测量的对象。
2. 尺寸线的放置位置：尺寸线应尽可能地放置在图形元素的外部，以避免覆盖和混淆。尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。
3. 手动调整尺寸线：在标注过程中，有时尺寸线可能会与其他图形元素发生重叠。这时候可以手动调整尺寸线的位置，以保证清晰可读。
4. 保持一致的尺寸样式：在同一图纸中，尺寸标注的样式应保持一致，包括字体、箭头大小和线型。这有助于读者更容易理解图纸上的标注。
5. 显示尺寸的单位：确保在尺寸标注中明确显示尺寸的单位，如毫米、英寸或其他。如果图纸上有多个尺寸单位，应通过使用不同的符号或颜色来加以区分。
二、注释规范 1. 使用明确的文本：注释应使用清晰明确的文本，以便读者准确地理解所注释的对象。注释的字体大小应适中，不过大也不过小。
2. 使用正确的注释位置：注释应尽可能地靠近被注释的对象，但又不能与其发生重叠。可以通过调整注释的位置或使用注释线连接注释和被注释的对象。
3. 使用一致的注释样式：在同一图纸中，注释的样式应保持一致，包括字体、字号和文本样式。这有助于读者更容易理解图纸上的注释。
4. 避免冗余的注释：注释应简洁明了，避免使用冗长和多余的文字。只需要提供必要的信息和说明即可。
5. 提供必要的细节：注释应提供足够的细节和说明，以便读者理解图纸上的对象和特性。注释应回答读者可能会有的问题，并提供所需的信息。
三、其他技巧
1. 使用图层管理功能：在CAD软件中，图层管理功能可以用来控制绘图元素的显示和隐藏。通过将尺寸标注和注释放在单独的图层上，并设置不同的属性，可以更好地管理和控制它们的显示。
CAD中的尺寸标注快捷键命令
CAD中的尺寸标注快捷键命令
在计算机辅助设计（CAD）软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地量取和标示图纸上的尺寸信息。为了提高绘图效率，熟练掌握尺寸标注的快捷键命令是非常有必要的。本文将介绍CAD中常用的尺寸标注快捷键命令，帮助读者更加高效地进行图纸标注。
1. 创建尺寸标注
在CAD软件中，我们可以使用以下快捷键命令来创建尺寸标注：
- DIMLINEAR：创建直线尺寸标注。
- DIMRADIUS：创建圆弧半径尺寸标注。
- DIMDIAMETER：创建圆直径尺寸标注。
- DIMANGULAR：创建角度尺寸标注。
通过按下相应的快捷键，我们可以快速创建不同类型的尺寸标注，方便我们在绘制图纸时进行尺寸标示。
2. 编辑尺寸标注
在绘制图纸时，有时我们需要对已经创建的尺寸标注进行编辑，使其更加符合实际需求。以下是一些常用的尺寸标注编辑快捷键命令：
- DIMEDIT：打开尺寸标注编辑对话框，可以对尺寸标注的样式、文字内容等进行修改。 - DIMSCALE：用于调整尺寸标注的比例尺寸。
- DIMALIGNED：用于在已有的直线尺寸标注上添加参考线段。
通过这些快捷键命令，我们能够简化尺寸标注的编辑过程，提高工作效率。
3. 尺寸标注的管理
在CAD软件中，我们还可以通过一些快捷键命令来管理尺寸标注。下面是几个常用的尺寸标注管理快捷键命令：
- DIMSTYLE：打开尺寸样式管理器，可以创建和修改尺寸样式，包括文字样式、箭头样式等。
- DIMCOLOR：用于调整尺寸标注的颜色。
- DIMSETUP：用于设置尺寸标注的默认样式和属性。
通过使用这些管理快捷键命令，我们可以更加灵活地控制和管理尺寸标注，提高图纸标注的准确性和一致性。
4. 其他尺寸标注相关快捷键
除了上述提到的主要快捷键命令外，CAD软件还有一些其他与尺寸标注相关的快捷键命令，例如：
- QDIM：快速创建多个对象的标注尺寸，提高效率。
CAD尺寸标注规范详解
CAD尺寸标注规范详解
在使用CAD软件进行设计和制图时，尺寸标注是非常重要的一环。正确的尺寸标注规范可以有效地传达设计意图、确保制图的准确性，以及提高设计团队的沟通效率。本文将详细解读CAD尺寸标注规范，帮助读者更好地掌握使用CAD软件进行尺寸标注的技巧。
首先，尺寸标注应该准确无误，包括数值和单位的表示。在标注尺寸时，应该使用清晰的字体，保持一致的字号和字体风格。标注的数值应该采用适当的精度，不应过多或过少。通常，标注长度尺寸时，小数点后保留三位有效数字，而角度尺寸通常保留一位小数。单位应该与设计要求一致，并用适当的符号表示，如m（米）、mm（毫米）、°（度）等。
其次，尺寸标注应该清晰易懂，遵循一定的标注约定。常用的标注方式有直线标注、基准标注和链式标注。直线标注适用于直线尺寸的标注，标注线与尺寸线平行且不交叉。基准标注适用于将一个尺寸作为基准，其他尺寸以此为参照进行标注。链式标注适用于多个尺寸之间存在依赖关系时，通过箭头和符号将它们连接起来。
同时，在进行尺寸标注时，应该遵循一定的标注顺序和排列方式。一般来说，先标注尺寸最重要的部分，如长度、直径等，再标注次要的尺寸，如间距、角度等。标注应该按照从左到右、从上到下的顺序排列，避免尺寸标注之间的遮挡。标注文字的位置应避免与图形重叠，应尽可能选取清晰、不易混淆的位置进行标注。 此外，尺寸标注还应该与图形相对应，标注线要清晰地指向标注的尺寸部分。标注线应该与图形保持一定的距离，尽量不要与其他图形重叠，以免造成混淆。标注线的长度要适中，不宜过长过短，以便于清晰地表达尺寸关系。
最后，尺寸标注应该具有一定的美观性。标注的字体和线条应该平滑，不应出现断裂或重叠的情况。标注的位置应与图形相协调，避免过于拥挤或分散。标注线的粗细应适中，既能凸显尺寸重要性，又不会太过突出影响整体视觉效果。
综上所述，CAD尺寸标注规范是设计和制图中非常重要的一环。通过遵循准确无误、清晰易懂、标注顺序和排列方式、与图形相对应以及美观性等原则，我们可以有效地进行尺寸标注，并确保设计意图的准确传达、制图的准确性以及设计团队的高效沟通。
常用CAD标注方法
常用CAD标注方法
CAD（计算机辅助设计）是一种广泛应用于工程设计和制造过程中的技术，它能够提高设计的精度和效率。标注是CAD设计中非常重要的一部分，它可以使得设计图纸更加准确和易于理解。下面是一些常用的CAD标注方法：
1.尺寸标注：尺寸标注是CAD设计中最基本的标注方法。它用于标明设计物体的大小、形状和位置。尺寸标注通常包括直线尺寸（如长度、宽度、高度）、圆弧尺寸（如半径、直径）、角度尺寸等。在CAD软件中，可以通过选择相应的标注工具，在物体上生成尺寸标注。
2.符号标注：符号标注是一种常见的CAD标注方法，它用于标示特定的物理特性或功能。例如，电气图纸中的电源符号、电阻符号和开关符号，都可以用符号标注的方式来表示。在CAD软件中，可以使用预定义的符号库，或自定义符号库来插入符号标注。
3.文字标注：文字标注是一种常用的CAD标注方法，它用于提供额外的说明和注释。文字标注通常包括标题、说明、材料、编号等信息。在CAD软件中，可以使用文字工具，在设计图纸上插入文字标注。一般可以设置文字的大小、字体、颜色和对齐方式等。
4.标注箭头：标注箭头是一种常见的CAD标注方法，它用于指示尺寸标注的起点和终点。标注箭头可以是直线箭头、填充箭头、带圆圈的箭头等。在CAD软件中，可以通过选择相应的箭头样式和大小，在设计图纸上插入标注箭头。
5.标尺标注：标尺标注是一种常用的CAD标注方法，它用于标示设计图纸上的比例和度量单位。标尺标注可以是水平标尺、垂直标尺或斜向标尺。在CAD软件中，可以通过选择相应的标尺工具，在设计图纸上插入标尺标注。
6.材料标注：材料标注是一种常用的CAD标注方法，它用于标示设计物体的材料和材质。材料标注通常包括图形标识符、材料名称、材质参数等。在CAD软件中，可以通过选择相应的材料标注工具，在设计图纸上插入材料标注。
7.矢量标注：矢量标注是一种常见的CAD标注方法，它用于标示设计图纸上的方向和距离。矢量标注通常包括起点、终点和矢量箭头。在CAD软件中，可以通过选择相应的矢量标注工具，在设计图纸上插入矢量标注。
