材料物理性能实验报告
实验一 材料的拉伸试验
1.实验名称及类别
材料的拉伸试验；验证性。
2.实验内容及目的
（1）测定低碳钢材料在常温、静载条件下的屈服强度s、抗拉强度b、伸长率和断面收缩率。
（2）测定铸铁在常温、静载条件下的抗拉强度b。
（3）掌握万能材料试验机的工作原理和使用方法。
3.实验材料及设备
低碳钢、铸铁、游标卡尺、万能试验机。
4.试样的制备
按照国家标准GB6397—86《金属拉伸试验试样》，金属拉伸试样的形状随着产品的品种、规格以及试验目的的不同而分为圆形截面试样、矩形截面试样、异形截面试样和不经机加工的全截面形状试样四种。其中最常用的是圆形截面试样和矩形截面试样。
如图1所示，圆形截面试样和矩形截面试样均由平行、过渡和夹持三部分组成。平行部分的试验段长度l称为试样的标距，按试样的标距l与横截面面积A之间的关系，分为比例试样和定标距试样。圆形截面比例试样通常取dl10或dl5，矩形截面比例试样通常取Al3.11或Al65.5，其中，前者称为长比例试样（简称长试样），后者称为短比例试样（简称短试样）。定标距试样的l与A之间无上述比例关系。过渡部分以圆弧与平行部分光滑地连接，以保证试样断裂时的断口在平行部分。夹持部分稍大，其形状和尺寸根据试样大小、材料特性、试验目的以及万能试验机的夹具结构进行设计。
对试样的形状、尺寸和加工的技术要求参见国家标准GB6397—86。 ldr
（a）
lbra
（b）
图1 拉伸试样
（a）圆形截面试样；（b）矩形截面试样
5.实验原理
低碳钢进行拉伸试验时，外力必须通过试样轴线，以确保材料处于单向应力状态。低碳钢具有良好的塑性，低碳钢断裂前明显地分成四个阶段：
弹性阶段：试件的变形是弹性的。在这个范围内卸载，试样仍恢复原来的尺寸，没有任何残余变形。
屈服（流动)阶段：应力应变曲线上出现明显的屈服点。这表明材料暂时丧失抵抗继续变形的能力。这时，应力基本上不变化，而变形快速增长。通常把下屈服点作为材料屈服极限（又称屈服强度），即AFss，是材料开始进入塑性的标志。结构、零件的应力一旦超过屈服极限，材料就会屈服，零件就会因为过量变形而失效。因此强度设计时常以屈服极限作为确定许可应力的基础。
强化阶段：屈服阶段结束后，应力应变曲线又开始上升，材料恢复了对继续变形的抵抗能力，载荷就必须不断增长。D点是应力应变曲线的最高点，定义为材料的强度极限又称作材料的抗拉强度，即AFbb。对低碳钢来说抗拉强度是材料均匀塑性变形的最大抗力，是材料进入颈缩阶段的标志。
颈缩阶段：应力达到强度极限后，塑性变形开始在局部进行。局部截面急剧收缩，承载面积迅速减少，试样承受的载荷很快下降，直到断裂。断裂时，试样的弹性变形消失，塑性变形则遗留在破断的试样上。 材料的塑性通常用试样断裂后的残余变形来衡量，单拉时的塑性指标用断后伸长率和断面收缩率来表示。即
%1001lll
%1001AAA
其中 l——试样的原始标距；
1l——将拉断的试样对接起来后两标点之间的距离。
A——试样的原始横截面面积；
1A——拉断后的试样在断口处的最小横截面面积。
低碳钢颈缩部分的变形在总变形中占很大比重。测试断后伸长率时，颈缩局部及其影响区的塑性变形都应包含在标距l之内，这就要求断口位置应在标距的中央附近，若断口落在标距之外则试验无效。
工程上通常认为，材料的断后伸长率> 5%属于韧断，< 5%则属于脆断。韧断的特征是断裂前有较大的宏观塑性变形，断口形貌是暗灰色纤维状组织。低碳钢断裂时有很大的塑性变形，断口为杯状周边为45°的剪切唇，断口组织为暗灰色纤维状，因此是一种典型的韧状断口。
6.实验过程
（1）将试样打上标距点，并刻画上间隔为mm10或mm5的分格线。
（2）在试样标距范围内的中间以及两标距点的内侧附近，分别用游标卡尺在相互垂直方向上测取试样直径的平均值为试样在该处的直径，取三者中的最小值作为计算直径。
（3）把试样安装在万能试验机的上、下夹头之间，估算试样的最大载荷，选择相应的测力盘，配置好相应的摆锤，调整测力指针，使之对准“0”点，将从动指针与之靠拢。
（4）开动万能试验机，匀速缓慢加载，观察试样的屈服现象和颈缩现象，直至试样被拉断为止，并分别记录下主动指针回转时的最小载荷sF和从动指针所停留位置的最大载荷bF。 （5）取下拉断后的试样，将断口吻合压紧，用游标卡尺量取断口处的最小直径和两标点之间的距离。
7.注意事项
（1）实验时必须严格遵守实验设备和仪器的各项操作规程，严禁开“快速”档加载。开动万能试验机后，操作者不得离开工作岗位，实验中如发生故障应立即停机。
（2）加载时速度要均匀缓慢，防止冲击。
8.实验数据的记录与计算
（1）试样原始尺寸
表1低碳钢试验前试样原始数据
测量次数 1 2 3
直径d(mm) 9.90 10.00 10.00 9.90 9.94 9.98 10.00 10.00 10.00
平均 9.97 9.94 10.00
标距L(cm) 12
最小截面积（mm2）
77.60
（2）试验后试样尺寸
表2 低碳钢拉断试样尺寸
材料名称 颈缩处直径d(mm) 平均 标距（cm） 颈缩处截面积
低碳钢 5.90 5.96 5.90 5.92 15.1 27.53
表3 万能试验机上数据
材料名称 屈服载荷（kN） 最大载荷（kN）
低碳钢 30.4
38.6
（3）计算结果 AFss58.39175260.774.30
MPa
AFbb68.49742260.776.38
MPa
%1001lll%28.25%10012121.15
%1001AAA%23.65%10060.7753.2760.77
表4 低碳钢拉伸测试计算结果
强度指标（MPa） 塑性指标（%）
屈服强度 抗拉强度 伸长率 断面收缩率
391752.58 497422.68 25.83
65.23
9.思考题
（1）低碳钢和铸铁两种材料断口有什么不同?它们的力学性能有何不同?(比较强度和塑性)
答：试件在拉伸时铸铁延伸率小表现为脆性,低碳钢延伸率大表现为塑性;低碳钢具有屈服现象,铸铁无.低碳钢断口为直径缩小的杯锥状,且有450的剪切唇，断口组织为暗灰色纤维状组织。铸铁断口为横断面，为闪光的结晶状组织。原因是因为前者是塑性材料后者是脆性材料咯，塑性材料受拉要经过弹性阶段，屈服阶段，以及强化和颈缩阶段，就是破坏前形状变化比较明显；而脆性材料受拉时则没有上述过程，破坏前没有明显的塑性变形，突然断裂。
（2）测定材料的力学性能有何实用价值？
答：在实际使用的过程中对于材料的力学负荷不能超过其本身的力学性能，否则会出现材料失效
比如断裂等事故情况。因此测定材料的力学性能能够帮助人们在实际使用材料的过程中，针对可能出现的力学负荷选择合适的材料。
（3）拉伸试验为什么要采用标准试件?
答：拉伸实验中延伸率的大小与材料有关,同时与试件的标距长度有关.试件局部变形较大的断口部分,在不同长度的标距中所占比例也不同.因此拉伸试验中必须采用标准试件或比例试件,这样其有关性质才具可比性.。材料相同而长短不同的试件通常情况下延伸率是不同的。 实验二 材料的冲击试验
1.实验项目
材料的冲击试验，验证性。
2.实验内容及目的
（1）测定低碳钢的冲击性能指标：冲击韧度k。
（2）测定灰铸铁的冲击性能指标：冲击韧度k。
（3）比较低碳钢与铸铁的冲击性能指标和破坏情况。
（4）掌握冲击实验方法及冲击实验机的使用。
3.实验材料和设备
低碳钢、铸铁、冲击试验机、游标卡尺。
4.试样的制备
按照国家标准GB/T229—1994《金属夏比缺口冲击试验方法》，金属冲击试验所采用的标准冲击试样为mm55mm10mm10并开有mm2或mm5深的U形缺口的冲击试样（图1-8）以及45张角mm2深的V形缺口冲击试样（图1-9）。如不能制成标准试样，则可采用宽度为mm5.7或mm5等小尺寸试样，其它尺寸与相应缺口的标准试样相同，缺口应开在试样的窄面上。冲击试样的底部应光滑，试样的公差、表面粗糙度等加工技术要求参见国家标准GB/T229—1994。
5510102R18 5510102R15
（a） （b）
图1 夏比U形冲击试样
（a）深度为mm2；（b）深度为mm5
551010458
图2 夏比V形冲击试样
5 实验原理
实验时将试样放在试验机支座上，缺口位于冲击相背方向，并使缺口位于支座中间（图3所示）。然后将具有一定重量的摆锤举至一定的高度H1，使其获得一定位能mgH1。释放摆锤冲断试样，摆锤的剩余能量为mgH2，则摆锤冲断试样失去的势能为mgH1-mgH2。如忽略空气阻力等各种能量损失，则冲断试样所消耗的能量（即试样的冲击吸收功）为：
AK=mg（H1- H2） （公式1-1）
AK的具体数值可直接从冲击试验机的表盘上读出，其单位力J。将冲击吸收功AK除以试样缺口底部的横截面积SN(cm2)，即可得到试样的冲击韧性值αKαK = AK / S （公式1-2）
（a） (b)
图3 冲击实验的原理图
（a）冲击试验机的结构图 （b）冲击试样与支座的安放图
6 实验过程
（1）了解冲击试验机的操作规程和注意事项。
（2）测量试样的尺寸。 （3）按“取摆”按钮，摆锤抬起到最高处，并销住摆锤。同时将试样安装好
（4）按“退销”按钮，安全销撤掉。
（5）按“冲击”按钮，摆锤下降冲击试样。
（7）记录冲断试样所需要的能量，取出被冲断的试样。
7 实验数据的记录与计算
表1 数据记录与计算
材 料 试样缺口处的横截面面积/mm2 试样所吸收的能量KU/MJ 冲击韧度
K/2mMJ
45号钢 57.6 34.2 593750
8 思考题
（1）为什么冲击试样要有切槽？
答：试样表面开一缺口,受摆锤冲击后,试样将从缺口处断裂.韧性好的材料,摆锤过试样后摆动的高度低,能量被断裂的试样吸收得多.在测量实际中证明,这种试验方法的重现性非常好,因此缺口冲击试验已经形成标准。
实验三 白度、光泽度、透光度的测定
一、实验目的
1．了解白度、光泽度、透光度的概念
2．了解造成白度、光泽度、透光度测量误差的原因
3．了解影响白度、光泽度、透光度的因素
4．掌握白度、光泽度、透光度的测定原理及测定方法
二、实验原理
各种物体对于投射在它上面的光，进行选择性反射和选择性吸收。不同的物体对各种不同波长的光的反射、吸收及透过的程度不同，反射方向也不同，就产生了各种物体不同的颜色（不同的白度）、不同的光泽度及不同的透光度。
高分子物理实验报告
高分子物理实验报告
高分子物理实验报告
引言：
高分子物理是研究高分子材料的结构、性质和行为的学科。本实验旨在通过实验方法，对高分子材料的一些基本性质进行探究，以加深对高分子物理的理解。
实验一：高分子材料的熔融流动性
材料：聚乙烯（PE）、聚丙烯（PP）
方法：将PE和PP分别切成小块，放入两个不同的容器中，通过加热使其熔化，观察其流动性。
结果：PE在加热后迅速熔化，并呈现出较大的流动性，而PP则需要较高的温度才能熔化，且流动性较小。
结论：高分子材料的熔融流动性与其分子结构有关，分子链间的相互作用力越强，熔融温度越高，流动性越小。
实验二：高分子材料的拉伸性能
材料：聚酯（PET）、聚氯乙烯（PVC）
方法：将PET和PVC分别切成薄片状，用拉力试验机进行拉伸测试，记录其拉伸强度和断裂伸长率。
结果：PET具有较高的拉伸强度和断裂伸长率，而PVC的拉伸强度较低，断裂伸长率也较小。
结论：高分子材料的拉伸性能与其分子链的排列方式、分子量以及交联程度等因素有关，分子链越有序，交联程度越高，拉伸强度越大，断裂伸长率越小。
实验三：高分子材料的热稳定性 材料：聚苯乙烯（PS）、聚碳酸酯（PC）
方法：将PS和PC分别切成小块，放入热风箱中进行热稳定性测试，记录其质量损失。
结果：PS在高温下易分解，质量损失较大，而PC在相同条件下质量损失较小。
结论：高分子材料的热稳定性与其分子链的稳定性有关，分子链越稳定，热稳定性越好，质量损失越小。
实验四：高分子材料的玻璃化转变温度
材料：聚甲基丙烯酸甲酯（PMMA）、聚乙烯醇（PVA）
方法：将PMMA和PVA分别切成小块，通过差示扫描量热法（DSC）测试其玻璃化转变温度。
结果：PMMA的玻璃化转变温度较高，而PVA的玻璃化转变温度较低。
结论：高分子材料的玻璃化转变温度与其分子链的自由度有关，分子链越自由，玻璃化转变温度越低。
结论：
通过以上实验，我们可以看到不同高分子材料在熔融流动性、拉伸性能、热稳定性和玻璃化转变温度等方面表现出不同的特性。这些特性与高分子材料的分子结构、分子链的排列方式、分子量以及交联程度等因素密切相关。深入了解高分子物理的基本性质对于高分子材料的应用和开发具有重要意义。
材料方面实验报告
一、实验目的
1. 了解材料方面的基本概念和实验方法。
2. 掌握材料性能测试的基本原理和实验技术。
3. 分析材料的性能与结构之间的关系。
二、实验内容
1. 材料的基本性质实验
（1）材料密度实验
（2）材料硬度实验
（3）材料强度实验
2. 材料的热性能实验
（1）材料导热系数实验
（2）材料热膨胀系数实验
3. 材料的电性能实验
（1）材料电阻率实验
（2）材料介电常数实验
三、实验原理
1. 材料的基本性质实验
（1）材料密度实验：密度是物质的质量与其体积的比值，是表征物质密实程度的物理量。实验采用排水法测量材料的密度。
（2）材料硬度实验：硬度是表征材料抵抗外力压入或划伤的能力。实验采用布氏硬度计测量材料的硬度。
（3）材料强度实验：强度是材料在受到外力作用时抵抗破坏的能力。实验采用拉伸试验机测量材料的抗拉强度。
2. 材料的热性能实验 （1）材料导热系数实验：导热系数是表征材料导热能力的物理量。实验采用热传导法测量材料的导热系数。
（2）材料热膨胀系数实验：热膨胀系数是表征材料在温度变化时体积变化的物理量。实验采用热膨胀仪测量材料的热膨胀系数。
3. 材料的电性能实验
（1）材料电阻率实验：电阻率是表征材料导电能力的物理量。实验采用四探针法测量材料的电阻率。
（2）材料介电常数实验：介电常数是表征材料介电性能的物理量。实验采用电容法测量材料的介电常数。
四、实验步骤
1. 材料的基本性质实验
（1）材料密度实验：将材料样品放入量筒中，记录材料体积，称量材料质量，计算密度。
（2）材料硬度实验：将材料样品放置在布氏硬度计的试样台上，调整压头与样品的接触位置，加压至规定值，保持一段时间后，卸压，测量压痕直径，计算硬度。
（3）材料强度实验：将材料样品放置在拉伸试验机上，加载数值逐渐增大，记录最大载荷，计算抗拉强度。
2. 材料的热性能实验
（1）材料导热系数实验：将材料样品放置在热传导法实验装置中，测量样品两侧的温度，计算导热系数。
材料性能测试报告
材料性能测试报告
引言
本报告旨在对材料的性能进行详细测试和分析。通过对材料的物理、化学、力学等性能进行全面测试，可以评估材料的质量和适用性，从而为材料的选择和使用提供科学依据。
测试方法
物理性能测试
密度测试
采用测量材料的质量和体积来计算材料的密度。通过在已知质量的材料上测量浮力，再利用相应的计算公式即可得到密度值。
硬度测试
采用万能硬度计对材料进行硬度测试。在测试过程中，通过观察材料某一位置上的塑性变形来判断硬度。
化学性能测试
腐蚀性测试
针对具体应用场景，选取适当的化学试剂对材料进行浸泡或涂覆，观察材料在一定时间内的腐蚀情况，评估材料的耐腐蚀性能。
力学性能测试
强度测试
采用拉伸试验、压缩试验或弯曲试验等方法，对材料进行强度测试。通过施加力并记录变形，分析应力-应变关系，得到材料的强度参数。
韧性测试
采用冲击试验、弯曲试验或断裂试验等方法，对材料进行韧性测试。通过施加冲击力或弯曲力，观察材料破裂的方式和强度衰减情况，评估材料的韧性。 测试结果与分析
物理性能测试结果
密度测试结果
经过密度测试，得到材料A的密度为1.21 g/cm³，材料B的密度为2.05
g/cm³。根据测试结果可以得出，材料A相较于材料B而言，密度较小。
硬度测试结果
通过硬度测试，得到材料A的硬度为90 HB，材料B的硬度为130 HB。从硬度值可以看出，材料B比材料A更耐磨。
化学性能测试结果
腐蚀性测试结果
在对材料A进行腐蚀性测试后，发现材料A没有发生明显的腐蚀现象。然而，对材料B进行腐蚀性测试后，发现材料出现了局部腐蚀。
力学性能测试结果
强度测试结果
在拉伸试验中，材料A的抗拉强度为200 MPa，材料B的抗拉强度为300
MPa。通过对比两种材料的抗拉强度，可以得出材料B的强度更高。
韧性测试结果
经过冲击试验，得到材料A的韧性为30 J/m²，材料B的韧性为45 J/m²。从韧性值可以看出，材料B相较于材料A具有更好的抗冲击性能。

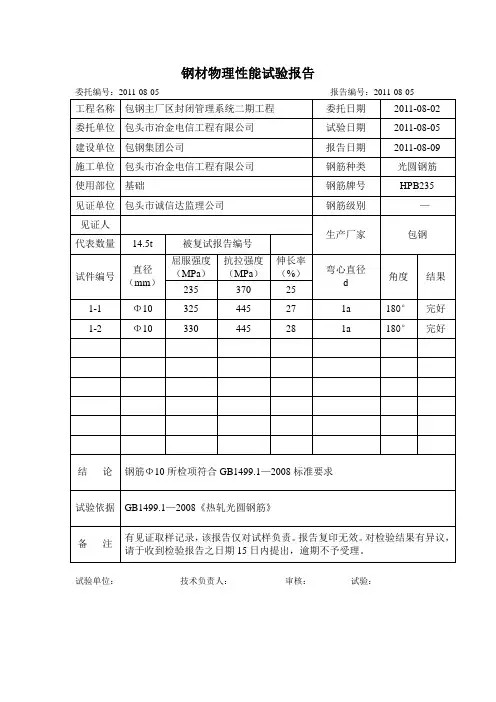

钢材物理性能试验报告
钢材物理性能试验报告
委托编号：2011-08-05 报告编号：2011-08-05
工程名称 包钢主厂区封闭管理系统二期工程 委托日期 2011-08-02
委托单位 包头市冶金电信工程有限公司 试验日期 2011-08-05
建设单位 包钢集团公司 报告日期 2011-08-09
施工单位 包头市冶金电信工程有限公司 钢筋种类 光圆钢筋
使用部位 基础 钢筋牌号 HPB235
见证单位 包头市诚信达监理公司 钢筋级别 —
见证人
生产厂家 包钢 代表数量 14.5t 被复试报告编号
试件编号 直径（mm） 屈服强度（MPa） 抗拉强度（MPa） 伸长率（%） 弯心直径
d 角度 结果
235 370 25
1-1 Φ10 325 445 27 1a 180° 完好
1-2 Φ10 330 445 28 1a 180° 完好
结 论 钢筋Φ10所检项符合GB1499.1—2008标准要求
试验依据 GB1499.1—2008《热轧光圆钢筋》
备 注 有见证取样记录，该报告仅对试样负责。报告复印无效。对检验结果有异议，请于收到检验报告之日期15日内提出，逾期不予受理。
试验单位： 技术负责人： 审核： 试验：
材料实验报告结果分析(3篇)
第1篇
一、实验背景
随着科技的不断发展，新型材料的研究与应用日益广泛。为了探究某种新型材料的性能，我们进行了一系列实验。本报告将对实验结果进行分析，以期为该材料的进一步研究与应用提供参考。
二、实验目的
1. 确定新型材料的物理性能，如密度、硬度、弹性模量等；
2. 分析新型材料的化学性能，如耐腐蚀性、抗氧化性等；
3. 评估新型材料在实际应用中的适用性。
三、实验方法
1. 实验材料：选取一定量的新型材料样品；
2. 实验设备：电子天平、硬度计、拉伸试验机、腐蚀试验箱等；
3. 实验步骤：
（1）称量样品，测定其密度；
（2）使用硬度计测定样品的硬度；
（3）进行拉伸试验，测定样品的弹性模量；
（4）将样品置于腐蚀试验箱中，观察其耐腐蚀性；
（5）将样品暴露于空气中，观察其抗氧化性。
四、实验结果与分析
1. 密度
实验结果显示，新型材料的密度为2.8g/cm³，与常见材料相比，具有较低的密度。这表明该材料具有较好的轻量化性能，有利于降低产品重量，提高结构强度。
2. 硬度
实验结果表明，新型材料的硬度为8.5HRC，具有较高的硬度。这说明该材料具有良好的耐磨性能，适用于承受较大摩擦力的场合。 3. 弹性模量
拉伸试验结果显示，新型材料的弹性模量为200GPa，具有较高的弹性模量。这表明该材料具有较高的抗变形能力，适用于承受较大载荷的结构。
4. 耐腐蚀性
腐蚀试验结果显示，新型材料在腐蚀试验箱中浸泡24小时后，表面无明显腐蚀现象。这说明该材料具有良好的耐腐蚀性能，适用于恶劣环境。
5. 抗氧化性
实验结果表明，新型材料在空气中暴露48小时后，表面无明显氧化现象。这表明该材料具有良好的抗氧化性能，适用于长期暴露于空气中的场合。
五、结论
通过本次实验，我们对新型材料的性能进行了全面分析。实验结果表明，该材料具有以下优点：
1. 较低的密度，有利于降低产品重量；

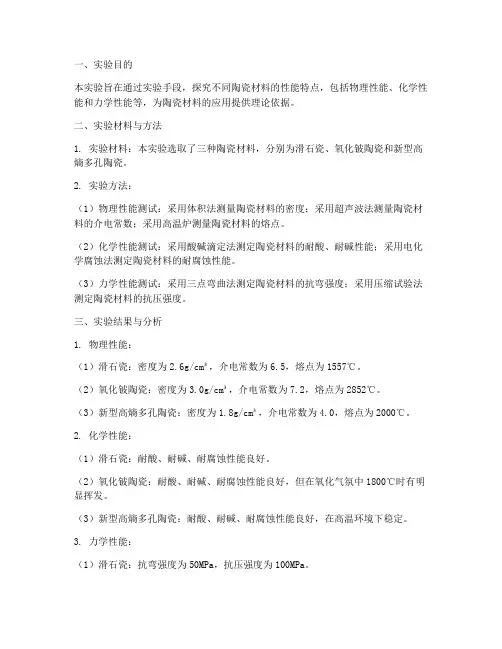

陶瓷的性能实验报告
一、实验目的
本实验旨在通过实验手段，探究不同陶瓷材料的性能特点，包括物理性能、化学性能和力学性能等，为陶瓷材料的应用提供理论依据。
二、实验材料与方法
1. 实验材料：本实验选取了三种陶瓷材料，分别为滑石瓷、氧化铍陶瓷和新型高熵多孔陶瓷。
2. 实验方法：
（1）物理性能测试：采用体积法测量陶瓷材料的密度；采用超声波法测量陶瓷材料的介电常数；采用高温炉测量陶瓷材料的熔点。
（2）化学性能测试：采用酸碱滴定法测定陶瓷材料的耐酸、耐碱性能；采用电化学腐蚀法测定陶瓷材料的耐腐蚀性能。
（3）力学性能测试：采用三点弯曲法测定陶瓷材料的抗弯强度；采用压缩试验法测定陶瓷材料的抗压强度。
三、实验结果与分析
1. 物理性能：
（1）滑石瓷：密度为2.6g/cm³，介电常数为6.5，熔点为1557℃。
（2）氧化铍陶瓷：密度为3.0g/cm³，介电常数为7.2，熔点为2852℃。
（3）新型高熵多孔陶瓷：密度为1.8g/cm³，介电常数为4.0，熔点为2000℃。
2. 化学性能：
（1）滑石瓷：耐酸、耐碱、耐腐蚀性能良好。
（2）氧化铍陶瓷：耐酸、耐碱、耐腐蚀性能良好，但在氧化气氛中1800℃时有明显挥发。
（3）新型高熵多孔陶瓷：耐酸、耐碱、耐腐蚀性能良好，在高温环境下稳定。
3. 力学性能：
（1）滑石瓷：抗弯强度为50MPa，抗压强度为100MPa。 （2）氧化铍陶瓷：抗弯强度为200MPa，抗压强度为300MPa。
（3）新型高熵多孔陶瓷：抗弯强度为150MPa，抗压强度为250MPa。
四、结论
1. 滑石瓷具有优良的介电性能、化学稳定性和力学性能，但烧结范围较窄，容易产生废品。
2. 氧化铍陶瓷具有高热导率、高熔点、高强度、高绝缘性、高的化学和热稳定性，在特种冶金、真空电子技术、核技术等领域得到广泛应用。
3. 新型高熵多孔陶瓷具有超强力学强度、高隔热性能，能在2000℃的高温下保持稳定性，在航空航天、能源化工等领域具有广泛的应用前景。
钢筋(材)物理性能检测报告
**市**建设工程检测有限公司
钢筋(材)物理性能检测报告
鲁建检字第08024号 共1页 第1页 J-01
委托单位 报告编号 委托日期
工程名称 抗震等级 样品名称
检测依据 样品数量 环境条件 18℃
试验室地址 检测类别 见证封样 委 托 人
检 测 内 容
检测编号
钢筋编号 试件代表部位
生产厂家 检测日期
公称直径
代表数量 实测
直径
(mm) 屈服
强度
(MPa) 抗拉
强度
(Mpa) 断后
伸长率
(%) 实测抗拉强度与
实测屈服强度之
比（强屈比） 实测屈服强度与
屈服强度特征值
之比（超强比） 重量偏差
(%) 最大力总
伸长率(%) 弯曲
性能
180° 标准
值 实测
值 标准
值 实测
值 标准值 实测值 标准值 实测值
1703-0053
HRB400E 2017-03-10
8mm
19.69t 8 460 605 25
≥1.25 1.32
≤1.30 1.15
±7 -4 / / 合格
8 475 610 25 1.28 1.19 / 合格
结论 该样品依据GB1499.2-2007标准，所检项目合格。
1703-0054
HRB400E 2017-03-10
20mm
12.004t 20 465 615 21
≥1.25 1.32
≤1.30 1.16
±5 -4 / / 合格
20 465 615 21 1.32 1.16 / 合格
结论 该样品依据GB1499.2-2007标准，所检项目合格。
检测说明 见证单位：***建设咨询股份有限公司 见证人：
样品描述：完好 样品状态：表面完好无明显有害缺陷
检测结果仅对来样负技术责任。
材料特性实验报告
一、实验目的
本次实验旨在通过测试不同材料的物理和力学特性，了解材料的性能，为后续的材料选择和应用提供依据。通过本次实验，我们希望掌握以下内容：
1. 材料的密度、硬度、熔点等基本物理特性；
2. 材料的拉伸、压缩、弯曲等力学特性；
3. 材料的耐腐蚀性、耐磨性等特殊性能。
二、实验材料
1. 钢材：Q235钢
2. 铝合金：6061铝合金
3. 塑料：聚丙烯（PP）
4. 陶瓷：氧化铝陶瓷
三、实验设备
1. 密度测定仪
2. 硬度计
3. 熔点测定仪
4. 拉伸试验机
5. 压缩试验机
6. 弯曲试验机
7. 腐蚀试验箱
8. 耐磨试验机
四、实验方法
1. 物理特性测试：采用密度测定仪、硬度计、熔点测定仪等设备，分别测试材料的密度、硬度、熔点等物理特性。 2. 力学特性测试：采用拉伸试验机、压缩试验机、弯曲试验机等设备，分别测试材料的拉伸强度、压缩强度、弯曲强度等力学特性。
3. 特殊性能测试：采用腐蚀试验箱、耐磨试验机等设备，分别测试材料的耐腐蚀性、耐磨性等特殊性能。
五、实验结果与分析
1. 物理特性测试结果
（1）密度：Q235钢的密度为7.85g/cm³，6061铝合金的密度为2.7g/cm³，聚丙烯的密度为0.91g/cm³，氧化铝陶瓷的密度为3.95g/cm³。
（2）硬度：Q235钢的硬度为HB180-200，6061铝合金的硬度为HB100-120，聚丙烯的硬度为HB60-70，氧化铝陶瓷的硬度为HB900-1000。
（3）熔点：Q235钢的熔点为约1500℃，6061铝合金的熔点为约660℃，聚丙烯的熔点为约170℃，氧化铝陶瓷的熔点为约2070℃。
2. 力学特性测试结果
（1）拉伸强度：Q235钢的拉伸强度为490MPa，6061铝合金的拉伸强度为275MPa，聚丙烯的拉伸强度为35MPa，氧化铝陶瓷的拉伸强度为600MPa。
（2）压缩强度：Q235钢的压缩强度为345MPa，6061铝合金的压缩强度为200MPa，聚丙烯的压缩强度为80MPa，氧化铝陶瓷的压缩强度为600MPa。
热重分析实验报告
热重分析实验报告
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
材料与建筑工程学院
实验报告
课程名称: 材料物理性能
专 业： 材料科学与工程
班 级: 2013级本科
姓 名： 张学书
学 号: 3 指导老师： 谢礼兰老师
贵州师范大学学生实验报告
实验一：SＴＡ449F3同步热分析仪的结构原理及操作方法
一、 实验目的
1、熟悉同步热分析仪的基本原理。
2、了解ＳTA４49 F3型同步热分析仪的构造原理及性能。
3、学习STA4４９ F3型同步热分析仪的操作方法。
二、 实验原理
差示扫描量热法(DSＣ)是指在加热的过程中，测量被测物质与参比物之间的能量差与温度之间的关系的一种方法技术。图１-1为功率补偿式DSC仪器示意图: 成 绩
图１-1 功率补偿式DＳC示意图
1.温度程序控制器;2.气氛控制；３.差热放大器;4.功率补偿放大器;5.记录仪
当试样发生热效应时，譬如放热,试样温度高于参比物温度,放置在它们下面的一组差示热电偶产生温差电势UΔT，经差热放大器放大后送入功率补偿放大器,功率补偿放大器自动调节补偿加热丝的电流,使试样下面的电流Ｉｓ减小，参比物下面的电流IR增大,而Ｉs＋ＩR保持恒定。降低试样的温度,增高参比物的温度,使试样和参比物之间的温差ΔT趋于零。上述热量补偿能及时,迅速完成，使试样和参比物的温度始终维持相同。
设两边的补偿加热丝的电阻值相同,即ＲS＝RR=Ｒ，补偿电热丝上的电功率为PS=IR和PＲ=IR。当样品没有热效应时，PS=PＲ;当样品存在热效应时,PS和PR的差ΔＰ能反映样品放(吸)热的功率：
ΔP= PS-PR= ＩR -IR=（IＳ+IR)( IＳ－IR)Ｒ
材料物理性能调研报告
材料物理性能
调研报告
学院：材料学院
专业：铸造10-4班
姓名：***
学号：************
金属塑料
一种集塑料和金属特点于一身的新型材料——“金属塑料”近日由我国科学家研制成功。有关专家评价说，这种“金属塑料”在很多领域都具有重大的应用和研究价值，可作为纳米、微米加工和复写的优良材料，将来可使汽车部件像塑料一样便宜。
1.块体金属玻璃（玻璃茶杯）与可加工性。
众所周知，从结构上来说，固体物质至少有晶态结构（原子，分子或分子链排列有序）与非晶态结构（原子，分子或分子链排列无序）两大类。而从熔融态冷却形成非晶态结构的固体物质通常又被特指为玻璃态或玻璃。为了从化学组成上区分不同类型的玻璃，在"玻璃"前面又冠以某种定语，如喝酒用的透明玻璃杯一般是氧化物类的，因此称为氧化物玻璃，而塑料通常是由碳-氢分子类聚合物链无序排列而成，因此又称为聚合物玻璃。氧化物或聚合物玻璃在高温的可加工性源于这些材料在高温时发生的软化特性，即可以在"某个温度"以上的"非常宽的温度范围"内能够像揉面团那样进行长时间的无限度变形加工。这里所说的"某个温度"用专业的术语讲叫玻璃转变温度（Tg），而"非常宽的温度范围"称为"过冷液相区"（ΔTx），过冷液相区ΔTx越宽越好，就越有利于加工成型，而处于该温度范围内的玻璃又称为"过冷液体".在过冷液相区能够停留的时间越长越好，这意味着过冷液体的稳定性好，如果稳定性不好，则意味着过冷液体会很快发生晶化而无法再继续进行加工。从玻璃态而来的过冷液体不同于从高温熔融态的熔体冷却得到的过冷液体，前者可以在一定的时间之内保持一定的形状，这也是玻璃工艺品制作大师们能够进行无模吹制复杂形状工艺品的关键。金属玻璃的出现则还是20世纪60年代初的事。由于金属的特殊性，在常规的冷却条件下，金属合金熔体在冷却过程中总有结晶的倾向，从而形成晶体结构的固体。因此，在20世纪90年代以前，人们一般是采用至少高达105K/s的冷却速度来冷却合金熔体，以制备出厚度在几十到上百微米的薄带状金属玻璃，这些薄带状玻璃的过冷液相区一般都较窄或几乎没有，其应用领域受到很大的限制。人们研究发现，金属玻璃在多方面都具有其相应晶态合金所不具备的优异物理，力学与化学等特性，因而成为材料与物理学家及工业部门非常感兴趣的开发研究的对象。人们研究金属玻璃形成的一个重要方面是金属合金的玻璃形成能力（或非晶形成能力），一个金属合金的玻璃形成能力可以简单地用所获得的最大非晶样品直径或厚度（在三维空间上是最小尺度的方向）来表示，即，所能获得的非晶样品直径或厚度越大，表示该合金的玻璃形成能力越高。作为塑料的聚合物玻璃是一种广泛使用的玻璃，相对于金属玻璃而言，它的玻璃形成能力高，玻璃转变温度低，过冷液相区宽而过冷液体的稳定性又高，表现出非常优异的热塑性是聚合物玻璃的最显着特征之一，因此聚合物玻璃（塑料）广泛应用于塑性成型工业，用于制作各种模型和零件。同聚合物玻璃相比，虽然金属玻璃具有优越的机械和电学等性能。但是，以往发现的金属玻璃其玻璃形成能力非常低，其可加工性能和塑性都比较差。最近十年来，对金属玻璃的研究获得了很大的进展，人们可以在多个金属合金体系获得毫米甚至厘米级尺寸的块状金属玻璃。由于块状金属玻璃在过冷液相区也表现出如氧化物玻璃和塑料那样的粘性流变特性，因此，人们也自然会希望块状金属玻璃能像聚合物塑料那样，在过冷液区对其进行变形和塑性加工。遗憾的是，大多数的块状金属玻璃的玻璃转变温度都很高，过冷液体的稳定性相对地说也还比较低，对它们的塑性和应用研究都受到了限制。开发出一种像聚合物塑料一样的，在很低的温度下（特别是室温附近）就表现出粘滞性和优良塑性的金属材料是材料研究人员的梦想。
