C目录 ONTENTS

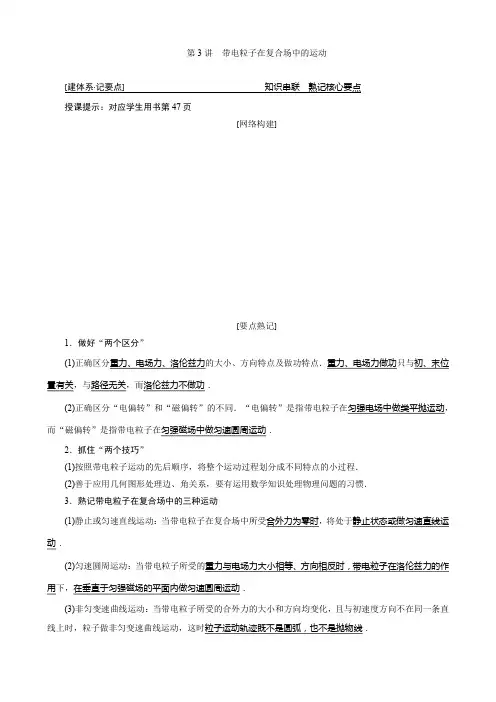

做真题•明考向 建体系•记要点 研考向•提能力 4 限训练•通高考
1.(2016·高考全国卷Ⅰ，T15)现代质谱仪可用来分析比质子 重很多倍的离子，其示意图如图所示，其中加速电压恒 定．质子在入口处从静止开始被加速电场加速，经匀强磁场 偏转后从出口离开磁场．若某种一价正离子在入口处从静止 开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同 一出口离开磁场，需将磁感应强度增加到原来的12倍．此离 子和质子的质量比约为( )
3.(2016·高考天津卷，T11)如图所示，空间中存在着水平向右 的匀强电场，电场强度大小E＝5 3 N/C，同时存在着水平方 向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝ 0.5 T．有一带正电的小球，质量m＝1×10－6 kg，电荷量q＝ 2×10－6 C，正以速度v在图示的竖直面内做匀速直线运动，当 经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)， 取g＝10 m/s2.求：
若使小球再次穿过P点所在的电场线，仅需小球的竖直方向上 分位移为零，则有vyt－12gt2＝0⑥ 联立⑤⑥式，代入数据解得t＝2 3 s＝3.5 s⑦ 答案：(1)见解析 (2)3.5 s
4．(2018·高考全国卷Ⅰ，T25)如图，在y＞ 0的区域存在方向沿y轴负方向的匀强电 场，场强大小为E；在y＜0的区域存在方向 垂直于xOy平面向外的匀强磁场．一个氕核 11H和一个氘核21H先后从y轴上y＝h点以相同 的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速 度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射 出磁场.11H的质量为m，电荷量为q.不计重力．求：
